Как поменять розетку в квартире самостоятельно?

Установка и подключение тройной розетки в новом месте

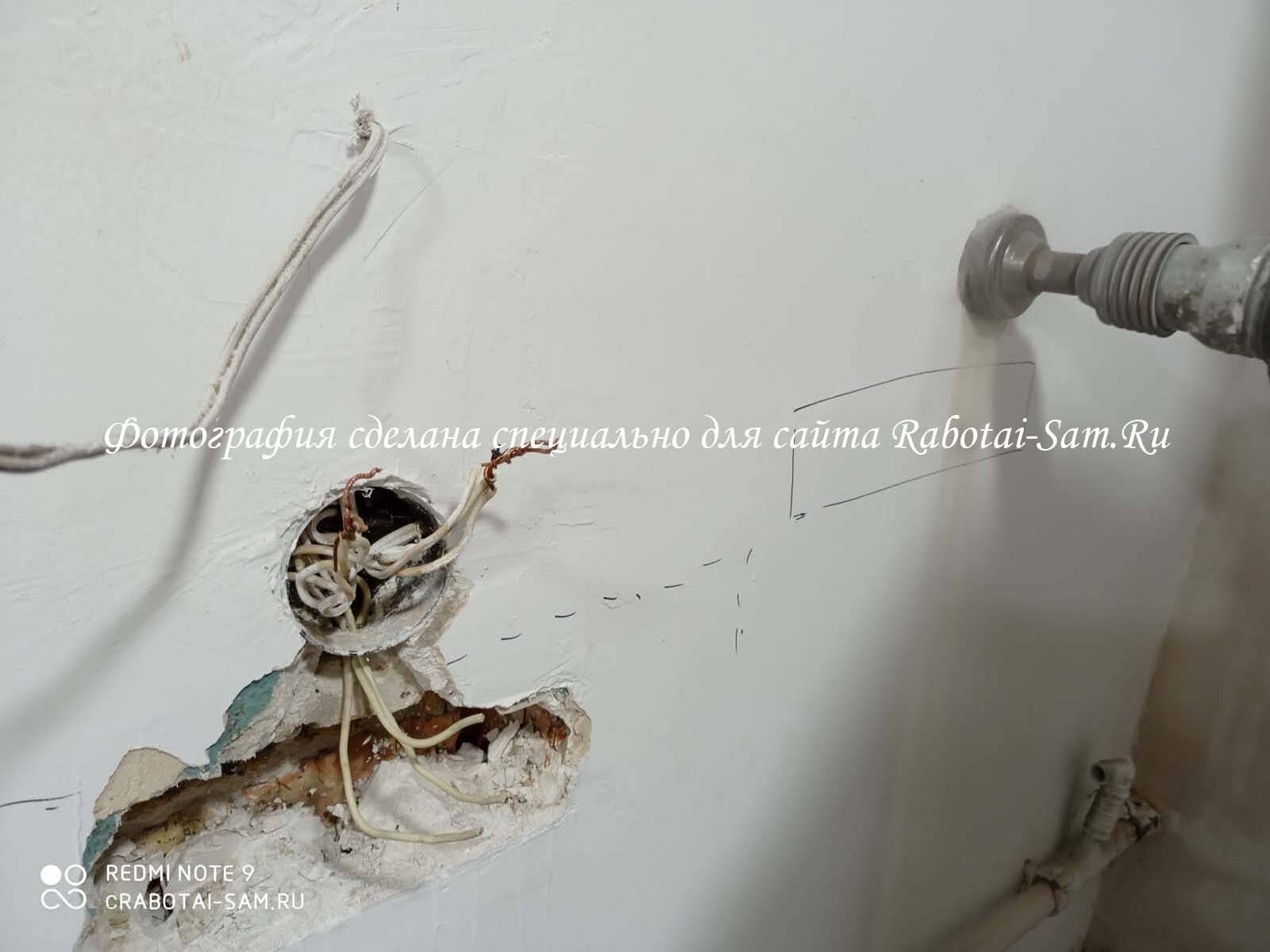

Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.

ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.

ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.

ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.

ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.

Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.

ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.

ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.

ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.

На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Порядок работы:

Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
Включив вилку в розетку, проверяем работоспособность плиты.

Необходимый инструментарий

Плоская отвертка.
Крестовая отвертка.
Кусачки.
Технический нож.
Плоскогубцы.
Молоток и зубило (для сложных случаев).
Индикатор напряжения — наличие инструмента желательно в целях вашей же безопасности.

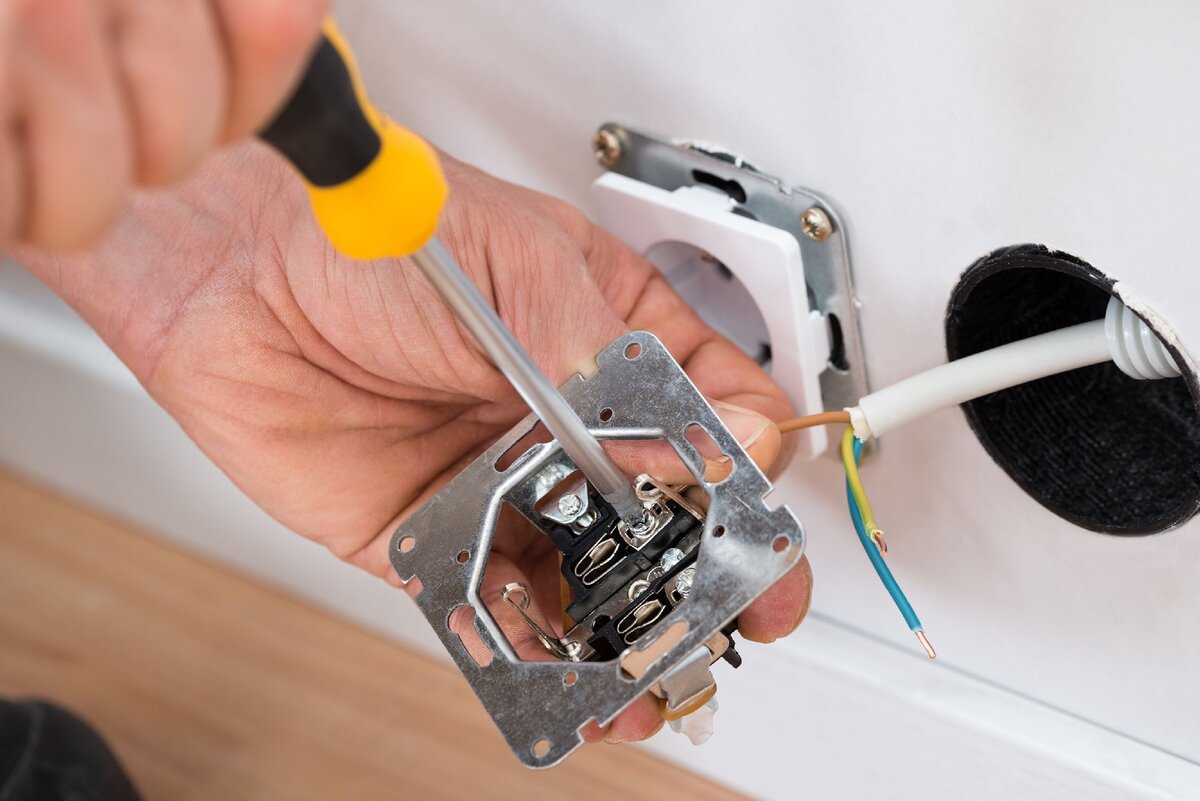

Первым делом откручиваем с помощью подходящей отвертки защитный корпус прежнего устройства. Стандартно он крепится на два винтика.
Вот мы и оголили внутренний механизм розетки. Перед нами будут снова два винта, держащие распорные лапки. Именно они и фиксируют механизм в глубине подрозетника.
Сверху устройства вы заметите два контактных винта. Они подсоединяют провода, и именно в этом месте проходит напряжение.
Как правильно поменять розетку? Перед тем как вы извлечете старый механизм и отсоедините провода, рекомендуем вам воспользоваться указателем напряжения. Это устройство покажет, что напряжение на контактных винтах отсутствует (то есть вы дезактивировали верные тумблеры на щитке). А вместе с тем — что вам ничего не угрожает.
Все хорошо? Откручиваем винтики на распорных лапках.
После этого немного потяните (чтобы ничего не надломить и не оборвать) механизм на себя.

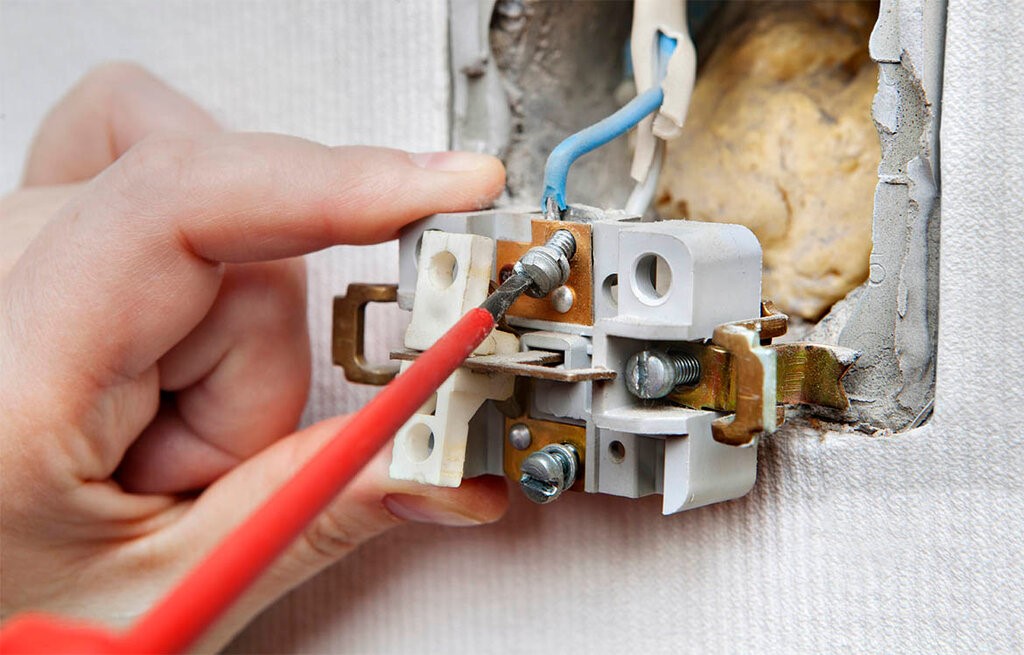

Теперь дело за контактными винтами

Откручиваем их и освобождаем провода.
Если проводки крепились на старых винтах завернутыми в колечки, то осторожно распрямите их, все же стараясь не прикасаться к оголенным частям.

Старый механизм вынут, подрозетник пуст, свободные провода торчат. Вот и все, демонтаж окончен.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Если розетка будет использована под электрический чайник или утюг, следует монтировать трехжильный кабель из меди сечением 3 на 2,5 мм 2. Если же вам что-то непонятно, пишите мне!

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними.

Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т. д.).Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Видео

http://www.design-remont.info/ceiling-medallions-as-wall-art/

https://www.asutpp.ru/kak-ustanovit-rozetku-svoimi-rukami.html

http://electricvdome.ru/rozetki-i-vukluchateli/zamena-rozetki-svoimi-rukami.html

Как установить блок розеток в стене – инструкция от А до Я

https://habr.com/post/235479/

http://ogodom.ru/kak-sdelat-rozetku-v-stene.html

Текст видео

Как заменить розетку старого образца в квартире своими руками если она выпадает. Как удлинить короткий провод.Канал Сам себе Мастер: https://www.youtube.com/channel/UCv8x. #СамсебеМастер#какзаменитьрозетку#розетки#ремонт

Для того чтобы заменить розетку старого образца времен #СССР вам необходимо приобрести:1. #Подрозетник для бетонных стен,2. 3 самореза с прессшайбой,3. Розетку (для удобства на два гнезда с одним механизмом, чтобы избавиться от тройников).

Если в вашей квартире #алюминиевыйпровод, то дополнительно вам понадобятся:1. #Клемники фирмы ВАГО с пастой, двух проводные 2273-242 или трех проводные 2273-243 предназначенные для алюминевых и медных проводников.2. 30 см. медного провода сечением 2,5 кв.мм.

Инструменты:1. Шуруповерт2. Бокорезы3. Ножницы4. Нож5. Отвертка6. Индикатор напряжения.

Проверяем работоспособность индикатора, а затем направляемся к щитку расположенному на площадке подъезда для отключения автоматического выключателя.

Индикатором проверяем отсутствие напряжения и приступаем к демонтажу старой розетки.Для начала необходимо отверткой открутить винт удерживающий крышку розетки, затем ослабить винты распорок ее механизма. После этого ослабляем болтовые контакты и снимаем розетку с провода.

В случае если глубины металлического стакана достаточно для установки внутрь него пластикового подрозетника, то мы можем закрепить его несколькими саморезами в районе задней стенки, удалив с него боковые соединительные элементы.

Если глубины металлического стакана не хватает, как в моем случае, то кроме соединительных элементов удаляем и заднюю часть пластикового подрозетника с учетом необходимого размера. Крепеж можно будет сделать саморезами к боковым сторонам металлического стакана в трех точках.

Вместо ножниц по металлу для удаления соединительных элементов подрозетника вы можете воспользоваться бокорезами, острым ножом или канцелярскими ножницами.

В зависимости от расположения провода необходимо сделать вырез в стенке подрозетника с учетом горизонтального расположения крепежных отверстий для розетки. Для этого достаточно подрезать перемычки вокруг отверстия ножом.После этого приступаем к удалению задней стенки подрозетника.Осталось удалить все выступающие элементы по периметру подразетника, которые помешают вставить его в старое посадочное отверстие.

Если пластик подрозетника лопнет, не расстраивайтесь, это ни на что не повлияет. Крепление в трех точках будет его очень хорошо держать.

Вставляя подрозетник обращаем внимание на горизонтальное или вертикальное расположение крепежных отверстий для розетки. Подготовленный вами подрозетник должен без особых усилий войти в металлический стакан.Выпирающие за пределы плоскости стены части подрозетника можно с легкостью удалить ножом

Остается закрепить пластиковый подрозетник саморезами с прессшайбой

Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку

Остается закрепить пластиковый подрозетник саморезами с прессшайбой. Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку.

Несмотря на то, что болты и гайки клемных соединений розетки железные, и прижимают провод с одной стороны, мы соединим небольшие кусочки медного провода, сечением 2,5 кв.мм., с помощью клемников ВАГО, предназначенных для соединения как медных так и алюминиевых проводников, так будет без сомнения надежней. Кстати таким же образом можно удлинить короткий провод, если его длины недостаточно для подключения розетки или выключателя. Таких кремников вам понадобится всего 2 штуки.

Для удобства подключения розетки необходимы отрезки медного провода длиной 10-12 см., с двух сторон которых необходимо удалить изоляцию примерно по 12 мм.

Благодаря прозрачной части клемника можно убедиться, что провод прошел его контакт.Подготавливаем к монтажу оба кусочка медного провода, а затем подготавливаем к соединению алюминиевый провод. Отрезаем лишнюю часть провода без изоляции и надеваем на него клемник придерживая при этом провод плоскогубцами.

Аккуратно подгибая, укладываем алюминиевый провод к задней стенке подрозетника.

Подключив медные провода к болтовым клеммам розетки, и аккуратно загнув их гармошкой, вставляем розетку на свое место, наблюдая за тем, чтобы провод не был на пути розеточных распорок.

Фиксируем розетку саморезами из комплекта подрозетника. Этого крепления порой достаточно. Но не будет лишним, если закрепить розетку и распорками розеточного механизма.

Порядок демонтажа старого изделия

Демонтаж старой розетки

Замена розетки начинается с демонтажа старого изделия, пришедшего в негодность

Перед тем как заменить старую розетку, следует обратить внимание на способ ее фиксации в месте установки. В соответствии с этим признаком все существующие модели делятся на внутренние и накладные

Первые монтируются в заранее подготовленном в стене отверстии, куда предварительно вставляется пластиковый корпус, используемый в качестве держателя. При их демонтаже потребуется проделать следующие операции:

В первую очередь нужно обесточить линию, в которой смонтирована данная розетка. Для этого следует отключить соответствующий линейный автомат.
С изделия снимается декоративная крышка, которая крепится посредством винта.
Ослабляются контакты, крепящие нулевой и фазный провод, а затем из них вытаскиваются подводящие провода.
Остается отвернуть фиксирующие внутреннюю розетку винты, после чего она удаляется из пластикового корпуса, закрепленного в стене.

Чтобы сменить изделие в открытом (наружном) исполнении, первые три операции проделываются в описанной ранее последовательности. В данном случае корпус розетки закреплен шурупами на специальном подрозетнике, с которого нужно будет ее удалить.

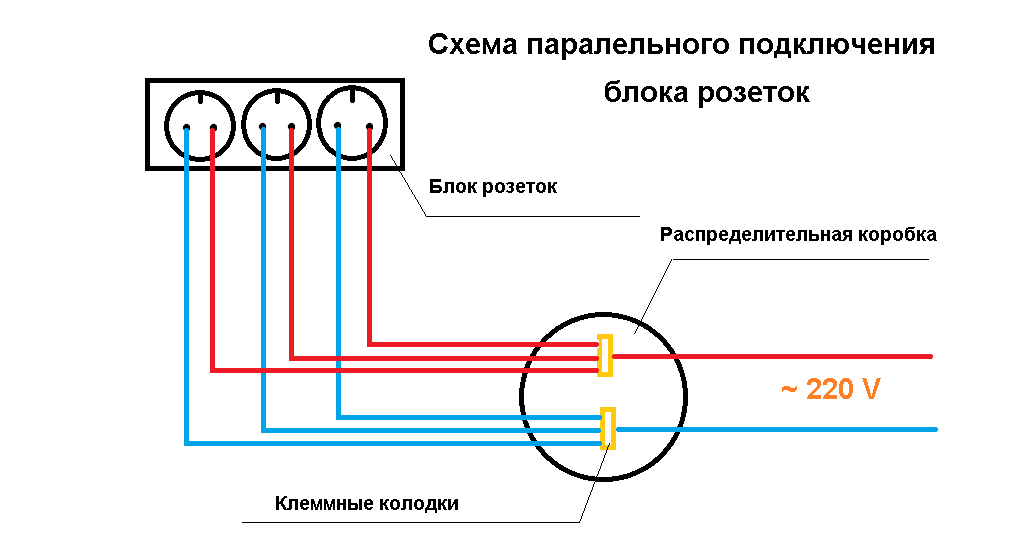

Параллельное соединение розеток по схеме звезда

Существует ещё один способ переноса розеток с последующей их установкой по схеме звезда. Применение такого метода лучше и даже правильнее, суть заключается в том, что к каждой розетке прокладывается отдельный кабель от распределительной коробки, в которой и осуществляется расключение провода, а не в подрозетнике.

Такой метод монтажа оправдан следующими критериям:

Простотой расключения
Облегчает процесс поиска возможных неисправностей
Высокой надёжностью контакта (неисправность розетки не повлияет на работоспособность остальных групп розеток)

Недостатком параллельного соединения является:

Повышенный расхода кабеля по сравнению с шлейфованием
Стоимость электромонтажа

Замена электрической розетки

Заменить розетку своими руками – задача, посильная практически для каждого хозяина. Для работы потребуются фонарик, обычные отвертки, индикаторная отвертка (со встроенной в ручку лампочкой), с помощью которой определяют наличие напряжения в сети, плоскогубцы, нож, изоляционная лента.

Чтобы обеспечить безопасность при замене выключателей и розеток, нужно запомнить несколько правил:

работать можно только с обесточенными розетками;
нужно обязательно предупредить домочадцев о необходимости обесточки дома, чтобы кто-нибудь по ошибке не включил электричество во время выполнения работ;
работать следует обязательно в хлопчатобумажных перчатках;
все используемые инструменты должны иметь изолированные ручки без трещин и повреждений.

Перед тем как самостоятельно заменить электрическую розетку, сначала нужно её обесточить. Для этого отключают напряжение на распределительном щитке. На всякий случай затем проверяют отсутствие напряжения в розетке с помощью индикаторной отвертки. Для удобства работы используют фонарик, который пригодится даже при дневном свете.

Первый этап работы по замене розетки в квартире заключается в демонтаже старой электророзетки. С помощью отвертки откручивают наружную ее часть – пластмассовую панель.

Под рамкой располагается основная, контактная часть розетки. Она прикручена небольшими болтиками к подрозетнику, находящемуся в стене. Иногда она прикреплена на лапках, расположенных по бокам. Контактную часть тоже аккуратно откручивают и вынимают из стены.

Далее отсоединяют провода от контактов розетки. При этом обязательно надо запомнить, какого цвета провод к какому контакту был прикручен, т. е. какой провод является фазой, какой нулем, а какой заземлением. Важнее всего при трехпроводном кабеле не ошибиться с заземляющим проводом. Чаще всего он бывает желтоватого цвета. Если кабель двухпроводной, то заземление в нем отсутствует.

Когда проводки отсоединены, оценивают их состояние – не повреждена ли изоляция, не сгорел ли сам провод. Если все в порядке, то провода выглядят как новые. Если же контакт нагревался, то кончики проводов почерневшие, а изоляция оплавленная или потрескавшаяся. При замене розетки своими руками поврежденный участок провода надо удалить, помня при этом, что концы кабеля должны выходить из стены примерно на 10 см – нельзя обрезать слишком коротко. Когда возможность отрезать отсутствует, кончик провода зачищают острым ножом. В качестве новой изоляции применяют изоленту. Затем приступают к монтажу новой розетки. Предыдущие действия повторяют в обратной последовательности: провода прикрепляют к соответствующим контактам, аккуратно затягивают крепящие болтики. (Слишком туго затягивать не надо, иначе они могут «перекусить» проводок.) Вставляют контактную часть розетки в подрозетник и крепят наружную панель.

При покупке розетки нужно проверить ее качество. Вилка должна входить и выходить плотно, даже с небольшим усилием. Если она болтается и выпадет из розетки, то розетка бракованная. Ее эксплуатация может привести к выходу из строя электроприборов.

Подробно о том, как самому заменить розетку, рассказывается в этом видео:

Установка новой розетки

Установка розетки

Перед тем как заменить розетку, следует основательно подготовиться, запастись следующим инструментом и расходным материалом:

отвертка простая и крестообразная;
бокорезы;
изолирующая лента любого типа;
монтажный стакан;
х/б перчатки, защищающие руки от случайных повреждений.

После подготовки всех инструментов можно переходить к установке нового изделия. Если оно предназначено для внутреннего монтажа, потребуется проделать следующие операции:

Снять с купленного изделия декоративную панель.
Ослабить крепежные болты на клеммах.
Установить в проделанное в стене отверстие монтажный стакан и зафиксировать его. При монтаже нужно аккуратно вывести наружу подводящие ноль и фазу провода.
Отведя проводники немного в сторону, вставить корпус розетки в держатель и закрепить его посредством длинных распорных винтов.
Подсоединить оголенные части подводящих жил к клеммам без учета полярности.

На заключительном этапе останется установить на место декоративную крышку, включить автомат и проверить розетку на работоспособность, подключив к ней любой бытовой прибор. Новое накладное изделие меняется еще проще, поскольку в этом случае его достаточно закрепить на подрозетнике.

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

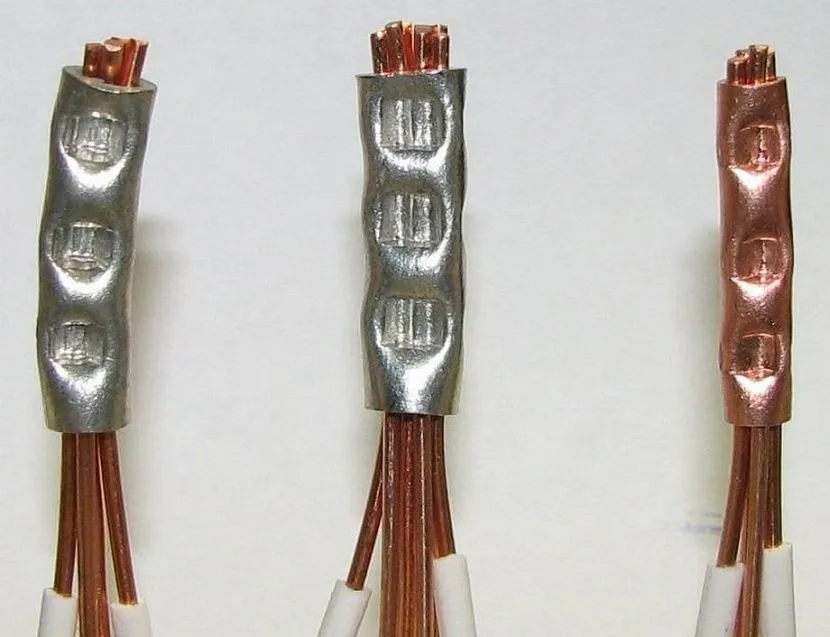

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

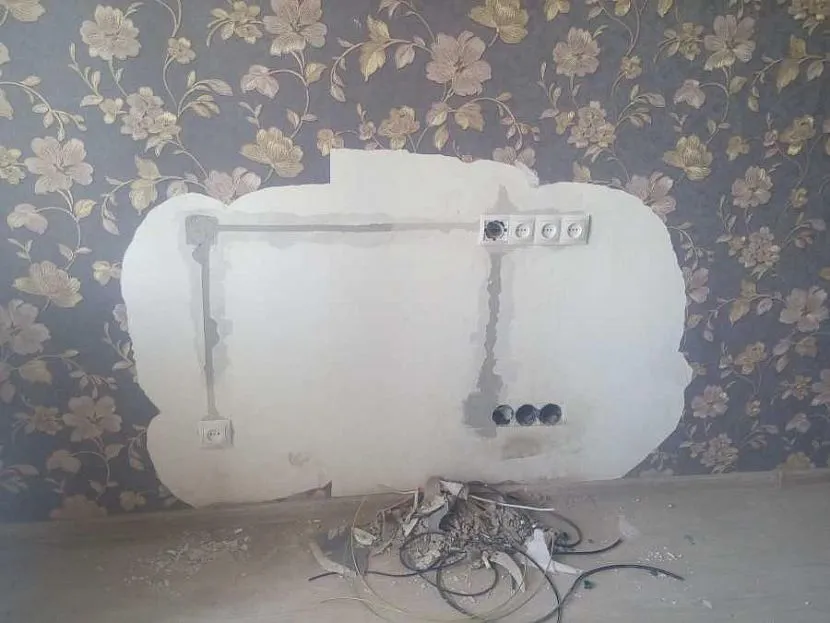

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
Выполняется демонтаж прежней розетки.
Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

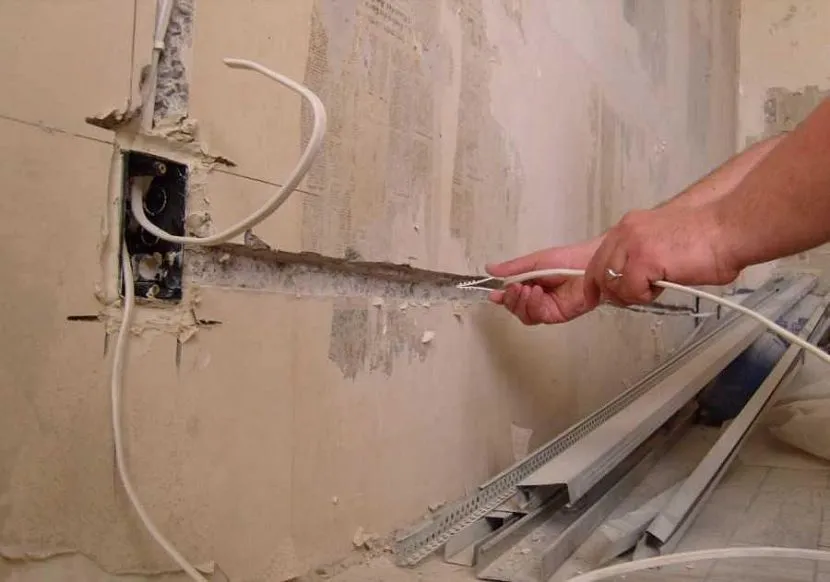

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
Необходимо отмерить кабель нужной длины для подсоединения.
Его подключают к клеммам обеих розеток.
Ставят защитную декоративную крышку.
Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

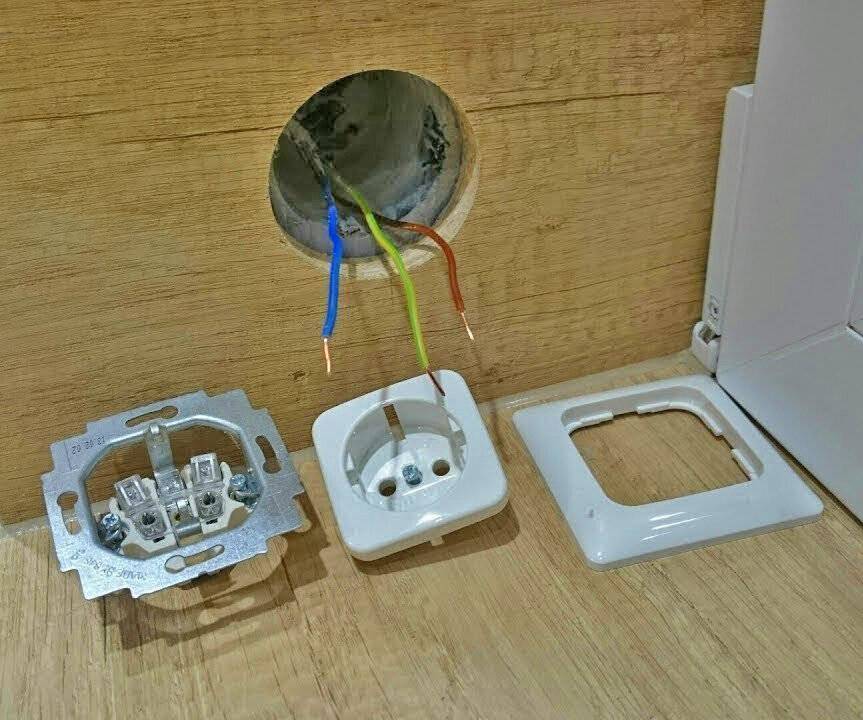

Подключение и установка новой розетки

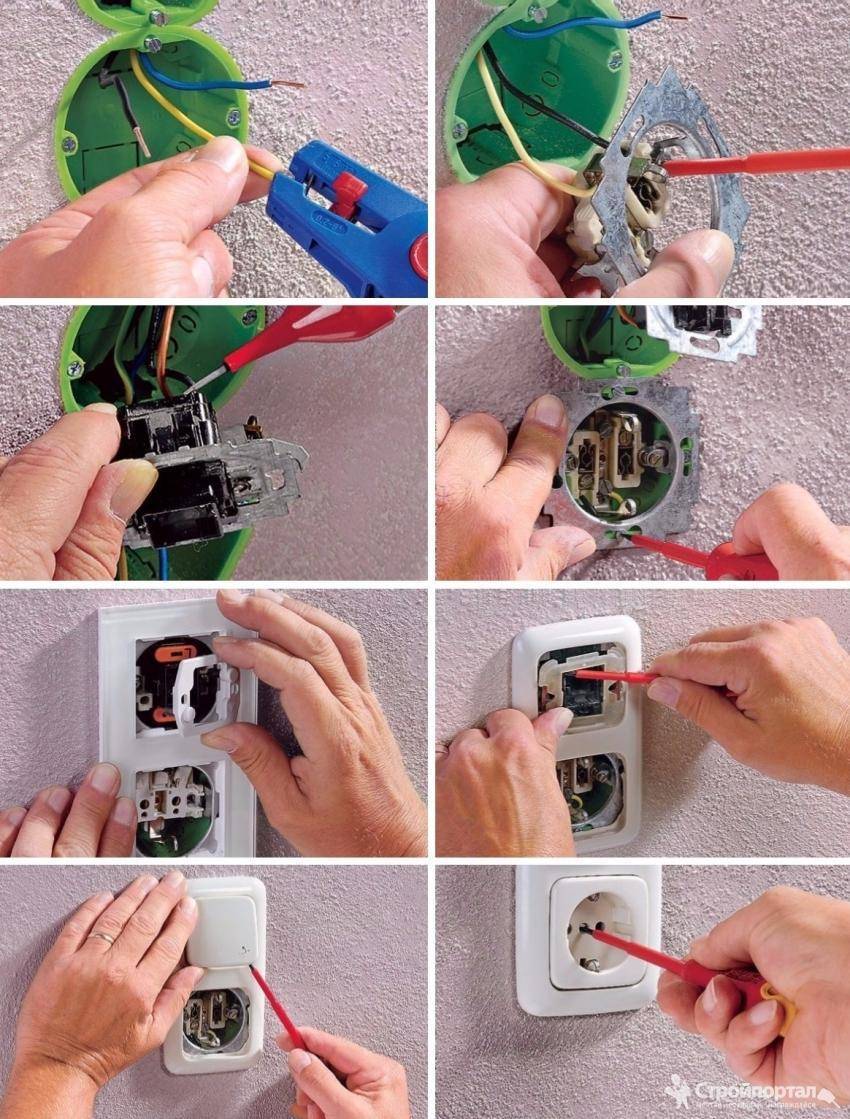

Теперь уже замена розетки близится к концу. Остается подключить ее и зафиксировать в стене.

Снимаем с новой розетки панель, открутив центральный болт. В ее контакты поочередно вставляем оголенные концы проводов и закрепляем их там, затягивая соответствующие болты контактов с помощью отвертки.

Затем розетка вставляется в подрозетник, выравнивается по горизонтали и фиксируется нижним и верхним винтами. Для исключения перекоса розетки завинчивать эти винты следует поочередно до надежной ее фиксации.

Завершает монтаж розетки установка панели (крышки) и фиксация ее центральным болтом без приложения при этом чрезмерных усилий, чтобы ее не повредить.

Остается проверить надежность фиксации розетки.

Вставьте в нее вилку одного из электроприборов и вытащите ее. В случае если розетка закреплена в коробке слабо, сильнее закрутите болты ее распоров. Вновь установив панель розетки, можно подключать электропитание на электрощите.

Как установить блок розеток в стене

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Определение точек выводов и прокладка проводов

При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.

Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.

Разметка и подготовка отверстий под коробки

При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

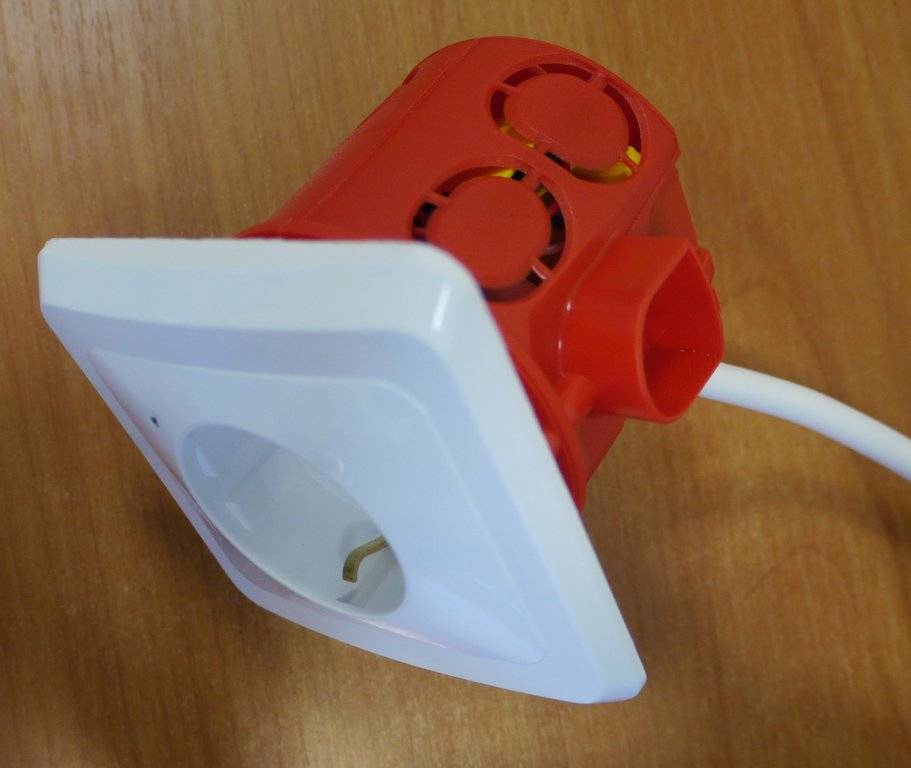

Выбор и установка подрозетников

Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.

Зачистка и разводка проводников внутри блока

У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.

Подключение и фиксация механизма

Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов

Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности

После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:

на распорные лапки, привычный способ монтажа;
при помощи винтового соединения суппорта механизма к стене или подрозетнику.

Включение электричества и проверка розетки

После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов

Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить

Нюансы установки

Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом

Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант

Вместо старой розетки

Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:

полностью обесточить подачу электроэнергии в доме на вводном автомате;
раскрутить винты, которые крепят лицевую панель старой розетки;
снять лицевую панель и рамку (если рамка была установлена);
раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
оголенные концы зачистить при помощи мелкой наждачной бумаги.

Затем можно приступать к монтажу новой розетки.

Накладные розетки

Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке

Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку

Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.

В гипсокартон

Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.

В кирпич или бетон

Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.

Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.

Самостоятельная замена розетки в квартире
