Как правильно подключить выключатель света

Необходимые материалы, инструменты

Перед началом монтажа описываемого прибора нужно тщательно подготовить требуемый арсенал для таких работ. Из материалов могут понадобиться дополнительные провода и клеммные колодки (контактные соединители в пластиковых оболочках, применяемые вместо скруток проводов). Всё это пригодится, если кабель, подведённый к месту установки выключателя, окажется коротким. Итак, вот список материалов:

• провод трёхжильный с сечением 1,5 мм (такой параметр стандартен для систем освещения помещений),
• колодки клеммные,
• изолента.

Из инструментов понадобится следующее:

• отвёртка штыковая,
• отвёртка крестовая,
• отвёртка индикаторная,
• плоскогубцы с изолированными ручками,
• канцелярский нож для зачистки проводов от изоляции.

Когда всё перечисленное уже находится под рукой, приступаем к работе.

Внутренне устройство выключателя

Рассмотрим самые распространённые схемы. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.
Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям. В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя ваттными лампочками дневного света на каждый светильник.
Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез. Плохой контакт приводит к нагреву и выходу из строя оборудования. Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током. Гнездо изготавливают перфораторами с коронками из победита или технических алмазов.
Индикатор подсоединяется параллельно выводам выключателя. Порой его ошибочно подсоединяют к второстепенному проводу фазы. Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до Ватт.

Пошаговое описание процесса работы

Вначале нужно снять накладные элементы клавиш, открутить пластмассовую рамку под ними и наружную обшивку устройства. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ. Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. К выключателю с двумя клавишами должно подходить три провода. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Можете поинтересоваться у продавца, на каком механизме работают клавиши — кулачковом или качающемся. Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Если речь идет о торшере или бра — то такие точки должны располагаться у дивана или в изголовье кровати. Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов.

Одноклавишный выключатель: особенности подключения

Одноклавишный выключатель является стандартным и наиболее распространенным типом выключателя, используемым для управления одним источником света. Подключение такого выключателя довольно просто и может быть выполнено самостоятельно с соблюдением основных правил безопасности.

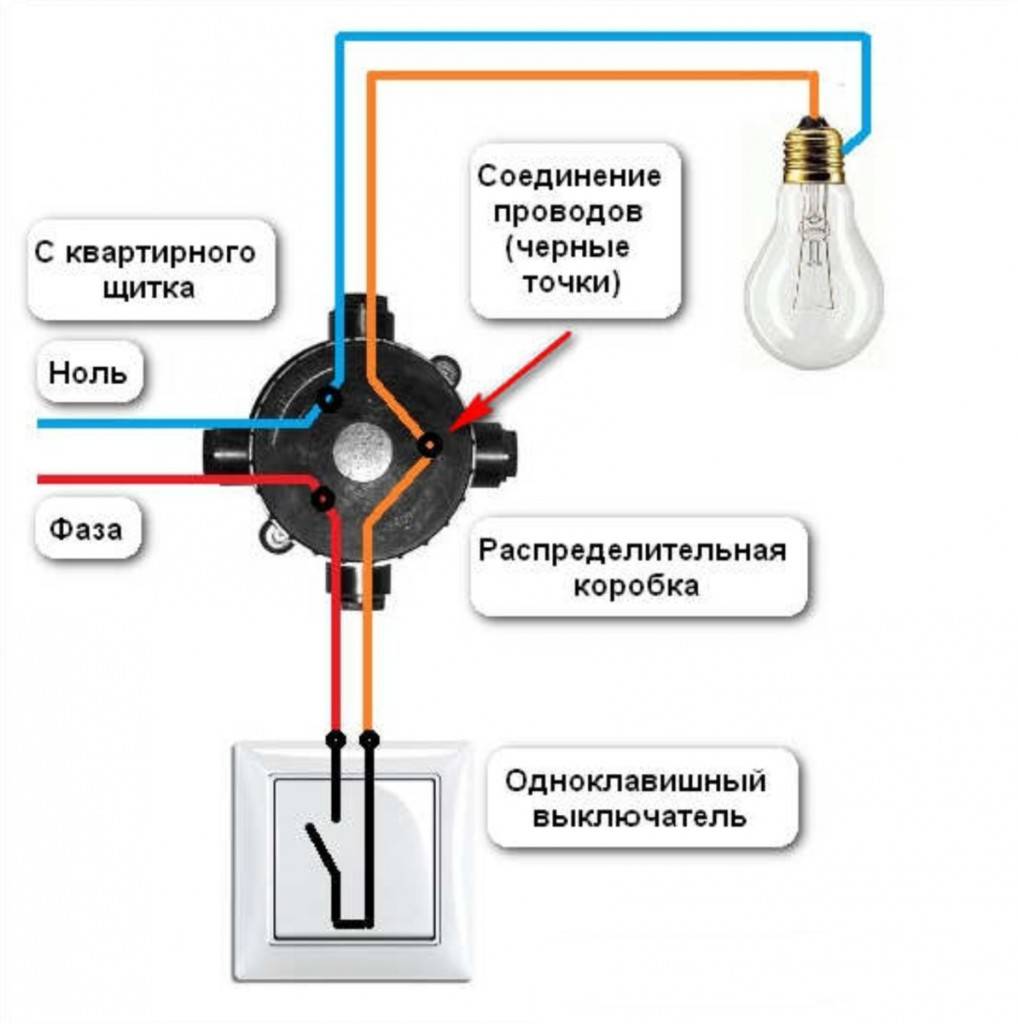

Вот инструкция по подключению одноклавишного выключателя:

1. Отключите электроэнергию в рабочей зоне, чтобы избежать возможных травм.
2. Определите фазный провод, который нужно будет подключить к выключателю.
3. Подготовьте фазный провод, сняв изоляцию на необходимой длине.
4. Подключите фазный провод к одному из контактов выключателя.
5. Подключите провод от лампы или другого источника света к другому контакту выключателя.
6. При наличии заземления подключите заземляющий провод к соответствующему контакту.
7. Убедитесь, что все соединения надежны и изолированы при необходимости.
8. Установите выключатель в монтажную коробку и закрепите его.
9. Включите электроэнергию и проверьте работу выключателя.

Подключение одноклавишного выключателя — это относительно простая операция, но она требует аккуратности и точного следования инструкциям. При правильном выполнении всех действий вы получите надежный и функциональный элемент системы освещения.

Как подключить выключатель на две кнопки

Подключение выключателя на две кнопки часто используется для управления двумя различными источниками света или для управления светом в двух разных зонах комнаты. Это дает больше контроля и гибкости в освещении.

Вот шаги, которые нужно выполнить для установки такого выключателя:

• Отключите электроэнергию в месте установки, чтобы обеспечить безопасность работы.
• Определите фазный, нулевой и, если есть, заземляющий провод.
• Подключите фазный провод к общему (среднему) контакту выключателя.
• Подключите провода, идущие к источникам света, к двум оставшимся контактам выключателя.
• Если есть заземляющий провод, подключите его к заземляющему контакту выключателя.
• Убедитесь, что все соединения надежно закреплены.
• Поместите выключатель в монтажную коробку и закрепите его винтами.
• Включите электроэнергию и проверьте работу обеих кнопок выключателя.

Подключение выключателя на две кнопки — это относительно простая задача, которая, тем не менее, требует точности и внимания к деталям. Если вы не уверены в своих навыках или сталкиваетесь с какими-либо проблемами, рекомендуется обратиться к квалифицированному электрику. Это поможет обеспечить безопасное и правильное подключение.

Схема подключения проходного выключателя с 2х мест

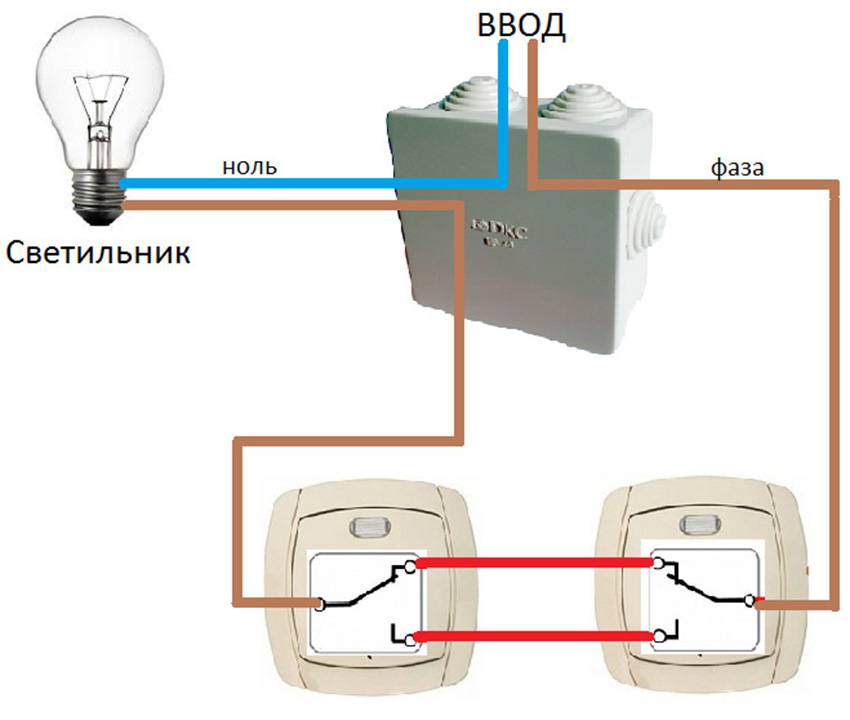

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов. Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке

Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет. При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет. При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Схема подключения двухклавишного выключателя света

Для описания непосредственно монтажа выключателя необходимо разделить два вида проводки: открытую и закрытую. Ведь у каждого варианта свои нюансы подключения.

Для открытой проводки

Здесь работы производить несложно. Все кабели располагаются снаружи стены. Устанавливаются декоративные пластиковые короба под цвет общего покрытия комнаты, в них помещают провода. Эти декоративные каналы достаточно просто приклеить к стене с помощью двустороннего прорезиненого скотча. Чтобы скрыть соединения и разветвления проводки, используются накладные декоративные коробки из пластика.

Да и сам двухклавишный выключатель является наружным. Он, как и коробки, крепится к стене с помощью саморезов. Последние вкручиваются в дюбеля, для которых предварительно сверлятся отверстия перфоратором или дрелью.

Перед монтажом необходимо отключить автомат, питающий фазовый провод. Если в щитке нет подписей, что куда идёт, нужно изначально проверить кабель индикаторной отвёрткой, приставив её жало к соответствующему концу провода. Одновременно надо попросить помощника поочерёдно «отщёлкнуть» каждый автомат. Когда индикатор погаснет, определится нужная линия.

Если проводка пока отсутствует, производим следующие действия. Нулевой провод синего цвета, идущий от автомата из щитка подводим к накладной декоративной коробке. В ней делаем разводку на две линии (также с изоляцией синего цвета). Выводим их из коробки и «запитываем» запланированные ветви светильников.

Если в каждой ветви ламп много, то поступаем так. Для отдельной линии устанавливаем свою коробку. В ней соединяем все нулевые провода (синие), идущие параллельно от каждого источника света. В итоге основной «ноль» должен выйти из этой коробки в сторону щитка.

То же самое производим с силовыми проводами белого или коричневого цвета. «Запитываем» светильники параллельными «фазами», которые «стекаются» в одну коробку. Из неё выводим единый фазовый провод. В итоге их получится два, от каждой линии свой. Прокладываем их к запланированному месту крепления двухклавишного выключателя. Сюда же подводим один фазовый провод от автомата.

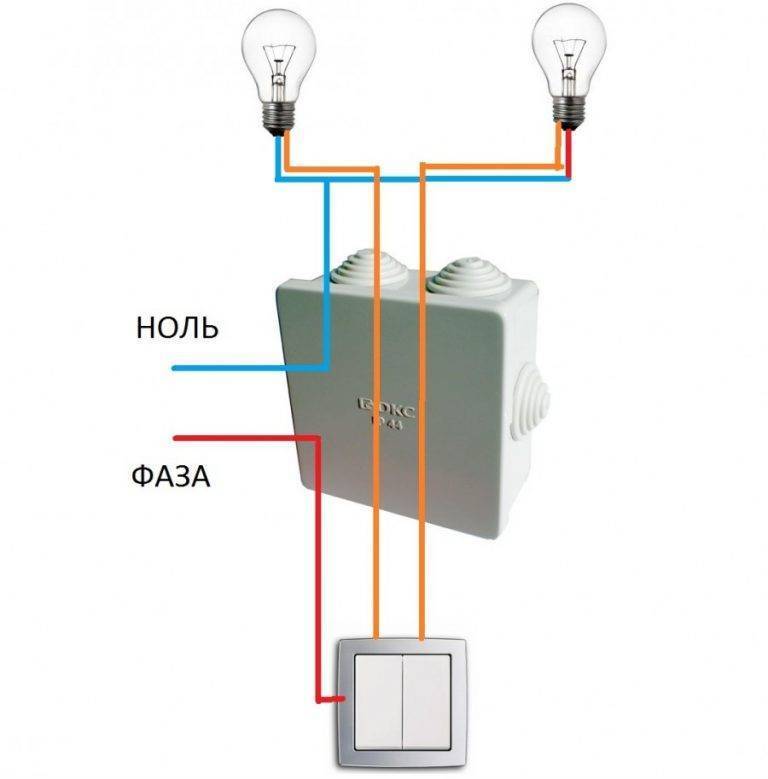

В данной схеме для двух ламп провода от щитка проходят через распределительную коробку

Когда у нас вместо группы ламп на каждой линии просто по одному светильнику либо часть единой люстры, схема применяется аналогичная. Её можно изучить по приведённому выше рисунку.

Далее берём сам выключатель. Поддеваем клавиши сбоку штыковой отвёрткой, вытаскиваем и убираем их в сторону, после чего снимаем лицевую часть прибора. У рабочей основы с одной стороны, сверху, на торце, имеются дырочки для двух проводов, идущих от освещения. А с другой стороны, снизу, на торце — одна дырочка для «фазы», «пришедшей» из щитка. Вставляем предварительно зачищенные концы проводов в эти гнёзда и закрепляем.

Здесь контакты закрепляют затягиванием болта

После того как рабочая основа двухклавишного выключателя окажется «запитанной», приставляем её к стене и прикручиваем. Затем закрепляем лицевую часть с помощью защёлок или болтика, в зависимости от модели. Однако прежде на её торцевых поверхностях придётся вырезать канцелярским ножом выемки для вхождения кабеля. На окончательном этапе вставляем клавиши на место и включаем автомат в щитке.

Для закрытой проводки

В наиболее распространённом случае, когда кабели спрятаны в стене, принципы монтажа несколько иные. Сама проводка утапливается в каналы, которые предварительно штробят перфоратором со специальной лопаткой либо штроборезом. То же самое касается коробок для разводки. Они утапливаются в стену. Всё остальное уже описано выше.

На фото показан процесс штробления перфоратором

Для коробок же, как и для самого выключателя, просверливают в стене дрелью и коронками по бетону углубления. В эти полученные ниши вставляют разветвляющие узлы, а в случае с выключателем — специальный пластиковый стакан, обычно он красного цвета. Последний закрепляют с помощью гипса. Двухклавишный выключатель монтируется в описанный полый цилиндр.

Но сначала необходимо по уже описанному ранее сценарию отщёлкнуть отвёрткой клавиши, убрать лицевую панель. Затем нужно также вставить концы проводов, как и в случае с открытой проводкой. Далее рабочая основа выключателя закрепляется в стакане путём затягивания двух боковых болтов, из-за которых в свою очередь выдвигаются зубцы и впиваются в стенки стакана.

После этой операции лицевая часть и клавиши устанавливаются на штатные места. Теперь можно включить питающий автомат и проверить работу каждой клавиши прибора.

Подготовительные действия

Первое, что нужно сделать перед монтажом описываемого прибора, это осмотреть подведённый кабель. Если таковой отсутствует, необходимо заняться обустройством проводки для всех линий светильников. К месту монтажа двуклавишного выключателя должны быть подведены два параллельных фазовых провода (с изоляцией коричневого или белого цвета) от обеих веток освещения. Соответствующие нулевые линии с изоляцией синего цвета должны «уйти» с ламп прямо к электрическому щитку, соединившись в конце в общий провод.

При этом не надо забывать, что к выключателю должен подходить от общей сети один фазовый провод. Само гнездо прибора обычно располагают около двери, в 10 — 20 сантиметрах от наличника, на высоте примерно 1,5 м от пола. Конечно, можно варьировать эти параметры по своему усмотрению. Главное, чтобы процесс включения света оказался удобным.

Когда кабель уже подведён к гнезду для крепления описываемого прибора, нужно осмотреть концы проводов и, отключив питание, зачистить их, то есть удалить изоляцию на длине 5 — 10 мм. Если окажется, что длина кабеля, выведенного в стакан для установки «утопленного» выключателя на две клавиши, слишком короткая, тогда можно подсоединить часть новых проводов через клеммную колодку.

В случае с открытой проводкой проблем со слишком коротким кабелем возникнуть не должно. Ведь выключатель накладной, устанавливается прямо на стену, поэтому месторасположение его всегда можно скорректировать.

Советы и рекомендации по возможным неисправностям

Возможно, по окончании работ случилась неприятность — после включения автомата установленный прибор не заработал. Тогда выход один: нужно снова убрать клавиши и лицевую часть, открепить основу и проверить зажимы проводов. Скорее всего, при окончательных операциях монтажа из контактов выпал плохо закреплённый кончик провода.

Если сразу после монтажа одна из клавиш перестала нажиматься, значит, прибор бракованный. Такое случается очень редко, но вероятность есть. Тогда решение однозначное: необходимо демонтировать выключатель и попробовать обменять его в магазине на новый.

Отсюда и основная рекомендация: лучше сразу покупать приборы от известных производителей. Стабильное качество имеет, например, известная марка «Легран».

Назначение

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Правила и нормы для размещения выключателей в квартире

Если решено подключить выключатель с одной клавишей или многоклавишную модель, нужно выбрать подходящее место, учитывая правила размещения подобных электротехнических приборов. Согласно строительным нормам, устройства для выключения и включения освещения располагают возле входной двери в помещении. Оптимальное место на стене со стороны расположения ручки на дверном полотне.

Если светильники стоят в спальне и предназначены для освещения прикроватной зоны, то устройство для переключения света ставят возле изголовья кровати. При монтаже прибора в помещении с повышенной влажностью или на кухне придерживаются правил, описанных в ПУЭ.

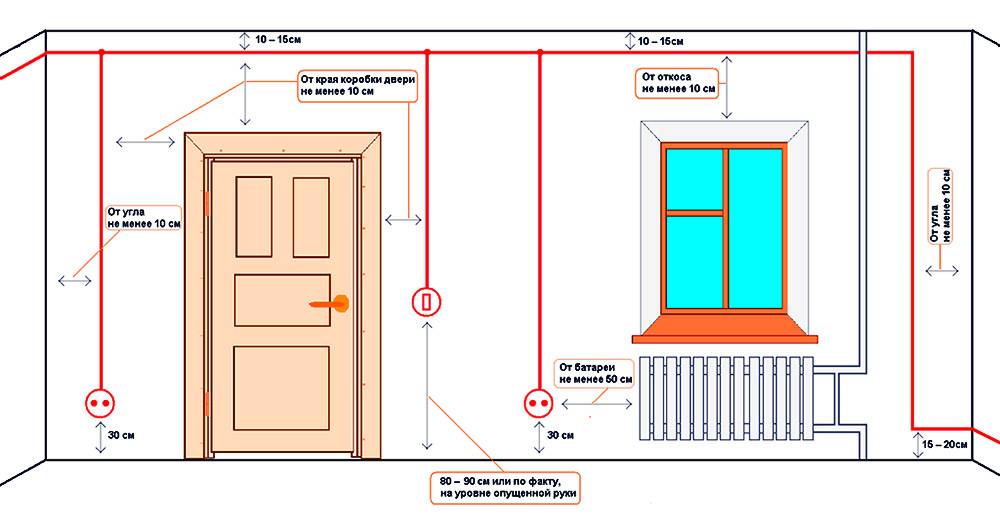

Они гласят, что:

• от душевой кабинки переключатель устанавливают на расстоянии минимум 600 мм;
• от газопровода отступают не менее 500 мм;
• минимальное расстояние от дверного проема – 100 мм;
• прибор ставят от пола на высоте минимум 900 мм.

Есть и другие не менее важные моменты. На лампочку или осветительный прибор всегда идет нулевая жила. Фазу подключают к коммутирующим устройствам.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке; 2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

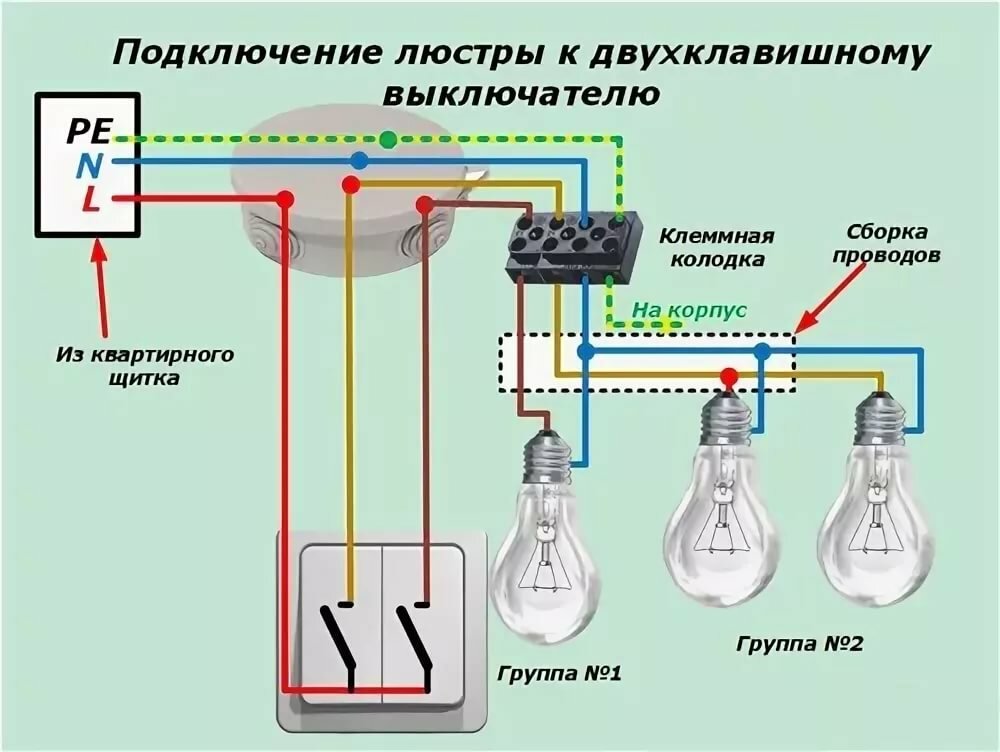

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними; 2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Где применяется проходной выключатель

Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.

Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.
