Этапы монтажа
Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.
Расположение точечных светильников
Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.
Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.
Прокладка провода
Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.
Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.
Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.
Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.
Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.
Подготовка отверстий

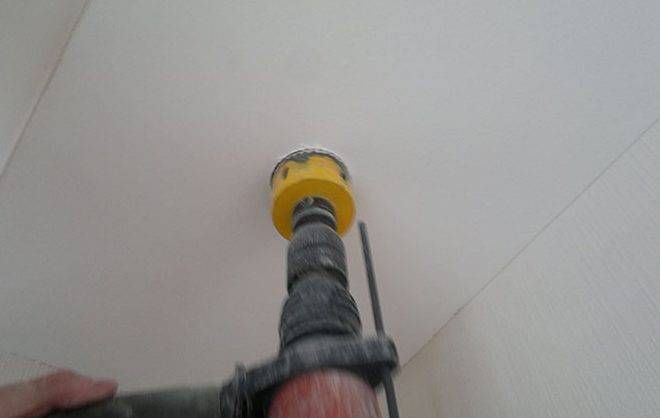

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.
Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.
Подключение точечных светильников
Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.
Закрепление
Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.
Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.
Клеммники Wago и прокалывающие зажимы
Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.
При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.
1 of 2
Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.
При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.
Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.
Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.
Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.
После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.
Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.
Подключение светильников к двойному выключателю
Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.
Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе
Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:
- Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
- На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
- К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).
После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.
Монтаж точечных светильников в натяжной потолок
При монтаже в натяжные потолки могут использоваться различные формы точечных светильников. Желательно, если в них будут отсутствовать острые углы. Поэтому наиболее простым считается монтаж осветительных приборов круглой формы. Установку светильников другой конфигурации рекомендуется производить только при наличии определенного опыта.
Большинство подготовительных работ выполняется еще до того, как будет натянут потолок. В самом начале осуществляется разметка, определяющая места установки каждого элемента. Для ее проведения достаточно рулетки и обычного карандаша. Схема расположения приборов освещения разрабатывается заранее, до нанесения разметки на потолок. Существует большое количество готовых дизайнерских решений, среди которых можно выбрать наиболее подходящий вариант.
В процессе разметки расстояния между светильниками должны быть точно измерены. Одинаковое расстояние обычно составляет 50-70 см, а расстояние от стены – 20 см. Круги и дуги наносятся циркулем. При более сложной разметке используется строительный шнур. После выполнения разметки, начинается непосредственный монтаж светильников, выполняемый в несколько этапов.
Подготовка и сборка платформы
Для крепления точечного светильника к потолку необходима специальная платформа или самодельные закладные детали. Для крепления конструкций применяются металлические подвесы, такие же как при сборке каркаса под гипсокартон.
Существует два варианта платформ. В первом случае используется конструкция с фиксированным диаметром, под определенные размеры корпуса светильника. Это не совсем удобно, когда происходит замена светильников с одного размера на другой. Второй вариант представляет собой универсальную платформу, подходящую под любые размеры осветительных приборов. Тыльная сторона оборудована отверстиями для крепления подвесов.
Вместо готовых платформ иногда применяются конструкции, изготовленные самостоятельно, чаще всего из кусочков фанеры. В центре прорезается отверстие по диаметру светильника, подвесы прикручиваются саморезами, после чего готовую конструкцию можно использовать по назначению. На самодельных закладных деталях не должно быть острых выступов, торчащих заусениц или кончиков саморезов, способных повредить полотно натяжного потолка.

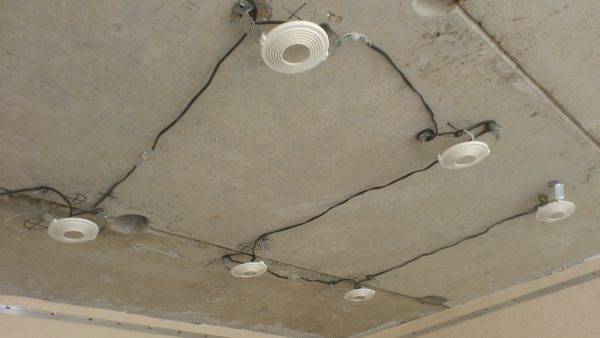

Монтаж электропроводки
На этом этапе выполняется крепление проводов к потолку. В случае необходимости делаются штробы от распределительной коробки к каждому гнезду. Непосредственное крепление проводов может осуществляться с помощью подвесов. Для прокладки открытой проводки применяется гофрированный рукав, особенно в деревянных домах. Концы проводов подводятся к каждой платформе с определенным запасом, чтобы максимально облегчить монтаж светильников.
Все виды соединений выполняются с помощью клеммных колодок с целью обеспечения безопасного и надежного контакта. В качестве проводки используется кабель, сечением 1,5 мм2, допускающий подключение до 20 ламп. По завершении монтажа креплений и проводов, выполняется натяжение самого полотна.
Отверстия под светильники
Отверстия прорезаются в полотне точно под каждой платформой. Вначале приклеиваются специальные протекторные кольца, чтобы предотвратить разрыв пленки. Большое значение имеет правильный выбор диаметра кольца: оно не должно проваливаться в отверстие платформы и выступать за границы чаши осветительного прибора. Кольцо приклеивается к платформе специальным клеем, и примерно через 5 минут в полотне можно прорезать отверстия. Они прорезаются острым инструментом, полностью вырезая ткань, чтобы внутри не оставалось бахромы, способной помешать дальнейшему монтажу. Через прорези выводятся концы проводов, после чего подключаются светильники.
Непосредственный монтаж точечных светильников в натяжной потолок считается довольно простой операцией, не вызывающей каких-либо затруднений. Концы провода соединяются с клеммной колодкой светильника. После этого зажимные усики прижимаются рукой, и светильник вставляется в подготовленное отверстие. Усики не должны цепляться за полотно во избежание повреждений.
Подключение осветителя от розетки
В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.
Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:
- Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
- После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
- Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
- Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
- К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.
По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.
Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:
Источники света для подсветки
Выбирая расположение светильников на потолке, надо принимать во внимание все источники света. И подсветку тоже. Она хоть и играет, в основном
декоративную роль, но свою лепту в освещенность тоже вносит
Она хоть и играет, в основном. декоративную роль, но свою лепту в освещенность тоже вносит.
Для подсветки чаще используют линейные лампы. Они бывают люминесцентными, неоновыми. Применяют также светодиодные линейные лампы или светодиодные ленты. Лучший вариант в данном случае — светодиоды в любом исполнении. Плюсов у них несколько. Первый — они более экономичны (потребляют в 3-4 раза меньше электроэнергии чем «экономки»), второй — более долговечны (правда, при соблюдении температурного режима), третий — греются намного меньше остальных. Есть у них и недостатки: для питания им требуется пониженное напряжение (24 В или 12 В), а следовательно, нужны преобразователи. Они также стоят денег, их надо где-то разместить, причем так, чтобы они были доступны для текущего обслуживания и ремонта. И еще один минус — высокая цена. Но если учесть, что их рабочий ресурс исчисляется тысячами часов, то получается недорого.
Неоновая подсветка смотрится неплохо
Если по какой-то причине светодиоды вас не устраивают, придется выбирать между люминесцентными и неоновыми светильниками. Обычно выбирают люминесцентные, так как монтаж и подключение просты и можно справиться своими руками без привлечения специалиста. Недостатки — мерцающий свет и «холодное» свечение.
Неоновые лампы хорошо смотрятся в подсветке, но их установка — дело хлопотное и разобраться не так уж легко. Потому или приглашают специалистов, или выбирают какие-то другие источники света.
Разновидности «точек», их характеристики
С приходом в практику технологии отделки потолка с помощью гипсокартонных плит, пластиковых панелей и натяжной полимерной пленки стали широко применяться для устройства иллюминации точечные светильники, вмонтированные непосредственно в отделочный материал. Предпочтение «точек» громоздким люстрам, нависающим над головой и собирающим пыль, можно объяснить не только данью модным веяниям в оформлении интерьера, но и сугубо практическими соображениями, например, такими:
- качество освещения гораздо лучше (равномерное по всей площади, свет рассеянный (не давит на зрение);
- возможность создавать зоны с усиленной (уменьшенной) иллюминацией в пределах одного помещения;
- экономия электричества за счет использования энергосберегающих ламп и возможности отключения групп светильников при раздельной схеме их подключения;
- оптимальный способ освещения в помещениях с невысокими потолками;
- для установки потолочных светильников не нужно устраивать мощных подвесных устройств.
Тточечный светильник украсит потолок
Кроме того, грамотно и со вкусом расположив «точки» по потолку, можно создать дизайнерские штрихи, органично дополняющие интерьер помещения. В соответствии с индивидуальными предпочтениями, характеристиками потолочного отделочного материала и желанием сэкономить на расходе электричества, делают выбор из трех типов ламп, использующихся в точечных светильниках.
В качестве источника света в электролампах накаливания используются обычные вольфрамовые спирали. Эти лампы используют много электричества, сильно нагреваются (не подходят для полимерных потолков), чаще перегорают, наименее компактны (требуется значительное расстояние от перекрытия до плоскости подвесного потолка). Плюсы в относительно небольшой стоимости и мягком, естественном освещении.
Галогеновые источники света требуют меньше электричества при одинаковой световой мощности, более компактны, долговечны, меньше нагреваются. Недостаток в гораздо большей стоимости (в сравнении с обычными лампами) и некомфортном для многих спектре излучаемого света.
Светодиодные лампы являются сегодня самым оптимальным выбором. Эти источники света очень экономно расходуют электричество (примерно раз в десять меньше, чем спиральные лампы), практически не нагреваются (оптимальны в сочетании с полимерными потолками), имеют большой выбор различных моделей и при этом взаимозаменяемы с лампами накаливания.
Какие лампы лучше использовать в ванной ↑
Лампы накаливания постепенно уходят в историю. Причина не только в их высоком энергопотреблении: во время эксплуатации они сильно нагреваются, что опасно для пластика. От высокой температуры он желтеет, и возможен пожар. Не в их пользу и размеры, из-за которых приходится низко опускать обрешетку подвесного потолка.
Компактные энергосберегающие люминесцентные лампы меньше нагреваются, но их высокая стоимость не оправдывается сроком службы.
Галогенные приборы представляют собой колбу из стекла с размещенной в ней нитью накаливания. Внутри колбы находятся пары брома или йода, не позволяющие перегорать вольфрамовой нити. Это увеличивает срок службы галогенных ламп.
Светодиодные лампы собираются на основе светодиодов – полупроводниковых приборов. Они не нагреваются, а значит являются самыми экономичными и оптимально подходят для санузла. Пока они являются самыми дорогими, но по мере увеличения спроса цена снижается.
Предпочтительно использовать лампы, работающие от пониженного напряжения. Для этого под подвесным потолком устанавливается понижающий трансформатор 220/12 В. Мощность трансформатора выбирается в соответствии с суммарной мощностью всех ламп (плюс нужен некоторый запас).
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
Схемы разводки проводов электропитания и правила расположения потолочных светильников
Несколько лет тому светодиодные источники света были рассчитаны преимущественно на ток низкого напряжения (12-36 В), поэтому приходилось дополнительно монтировать в потолке адаптер, трансформирующий сетевой ток. Современные ЛЭД-лампы рассчитаны на обычное бытовое напряжение 220 В, что намного упростило задачу при устройстве освещения. Теперь схема подключения светодиодных точечных светильников 220 В такая же, как и для «точек» с обычными лампами.

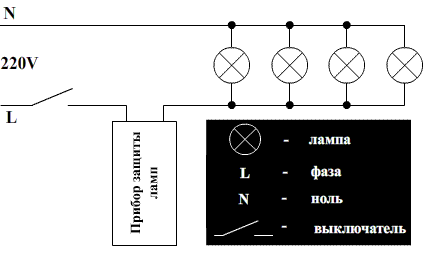

Простая схема разводки для установки светильников
Учитывая низкое потребление электричества современными точечными источниками света (3-12 Вт), в разводке электропитания применяется простая схема с последовательным подключением ламп. Если потолок небольшой и не предполагается зонирование комнаты, все светильники присоединяются к одной электрической цепи. Если есть желание и потребность, можно разделить все «точки» на несколько групп с возможностью подключать их раздельно. Но для этого каждую группу лампочек нужно «посадить» на отдельную электрическую ветку с установкой выключателя с соответствующим количеством клавиш.
Расстояние между точечными светильниками может быть произвольным, но все же есть рациональные моменты, продиктованные оптимизацией иллюминации в помещении и предупреждением неоправданных затрат. Исходя из того, что световые конусы, излучаемые «точками», должны частично накладываться друг на друга на уровне пола, для стандартной высоты потолков 2,5-2,6 м оптимальным шагом размещения светильников считают 0,9-1,1 м. По отношению к рядом расположенным стенам расстояние должно быть в пределах 0,4-0,8 м.
При выборе расстояния руководствуются не только взаимным расположением потолочных светильников, но и потребностью в освещении, которая различна для комнат различного функционального назначения. Для детской и гостиной понадобится максимальная интенсивность света. В кухне можно сосредоточить светильники ближе к рабочей зоне (мойка, столешница для готовки) и уменьшить освещение над обеденным столом. В прихожей интенсивная иллюминация нужна редко, поэтому здесь можно увеличить расстояние между «точками» или установить менее мощные лампы.

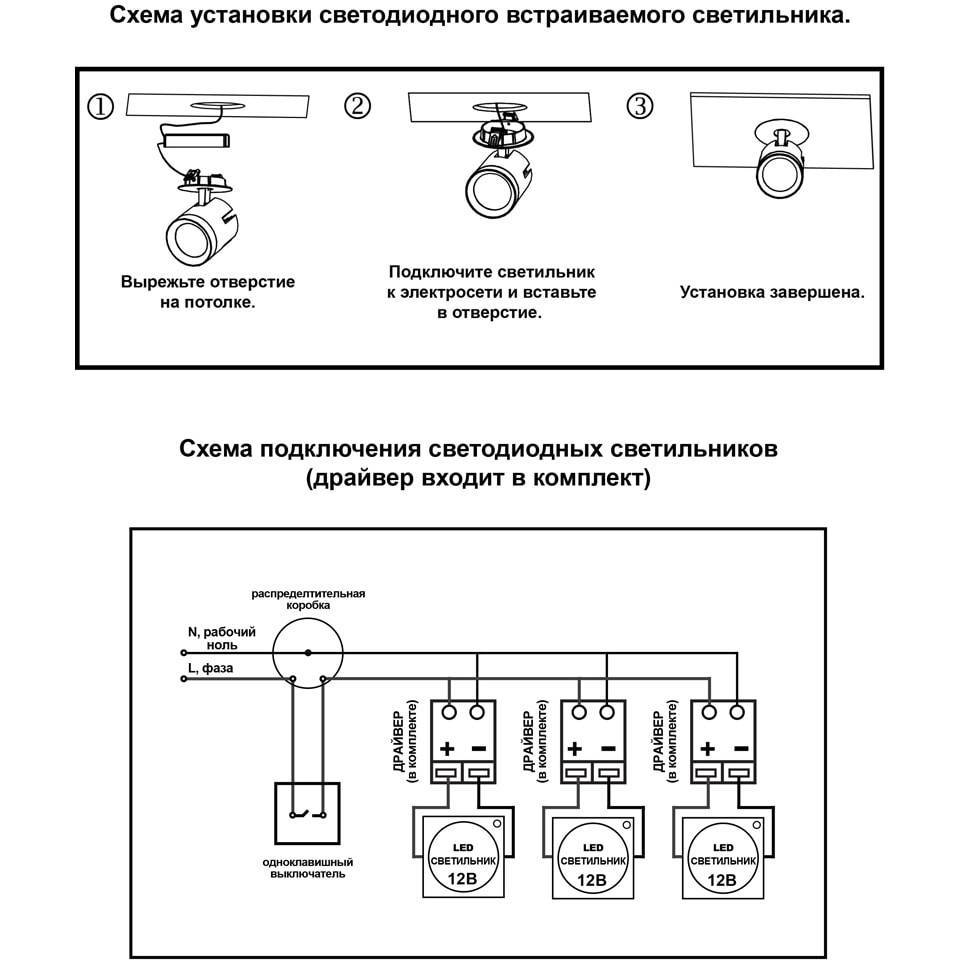

Монтаж светильников
После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.
Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок
После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.
Безопасное подсоединение фазовых проводов к контактам в патроне
Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.
Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.
Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения
Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.
Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления
Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.
Крепление потолочной люстры при помощи планки
Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.
Монтаж коробки крепления под люстру в гипсокартонном потолке
Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков
Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.
Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.
Виды потолочных крюков для подвески люстр
Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей
Какие лампы выбрать и с чего начать?
Точечный светильник может быть любой комплектации. Различают светодиодные, галогеновые, лампы накаливания. Рассмотрим такие разновидности более подробно.
Галогенные точечные светильники можно подключать в подвесных системах, высота которых небольшая. Это выгодно отличает такие лампы от прочих.
Для этого необходимо сначала снять фиксирующее кольцо, при помощи которого удерживается лампа, только после этого приступить к ее замене.
Для подключения питания светильники крепятся друг к другу клеммами и подключаются к кабелю от распределительной коробки.
Саму лампу трогать руками при этом не рекомендуется, так как жир с пальцев может вызвать нежелательную реакцию гидратогенеза кварца, главной составляющей лампы. Как результат, лампа потеряет герметичность, вскоре перегорит. Но правильная установка позволит работать примерно в два-три раза дольше, чем обычной. Одним из преимуществ является экономия электроэнергии при работе.
Точечный светильник может в качестве источника света иметь лампу накаливания. Встречается такой вариант очень редко, но найти подобные светильники еще можно. Применять подобные устройства можно только для помещений, где потолки достаточно высокие, так как лампы накаливания в процессе работы сильно нагреваются. Схема замены таких ламп очень проста, но вот сроки их служб небольшие, всего до четырех тысяч часов.
Светодиодные светильники являются самыми оптимальными. Светодиоды не только экономны, но и долговечны, дают яркий, отличный свет. Кроме того, большим их плюсом является то, что они компактны, то есть занимают мало места, а при эксплуатации практически не нагреваются. Для оформления интерьера сегодня можно купить лампы самого различного оттенка, а установка их хотя и связана с некоторыми особенностями, но серьезных трудностей не вызывает.
