Биогазовые установки
Биогазовые установки основываются на использовании анаэробного брожения. В результате разложения биологической массы выделяется смесь газов, основу которой составляет метан. Его вполне можно считать аналогом природного газа, который используется, как топливо для тепловых электрогенераторов.
Технология
Технология получения биогаза базируется на введении определенных бактерий, которые активизируют процесс брожения. В качестве сырья можно использовать практически любые билогические отходы – остатки пищи, отходы животноводческих и птицеводческих ферм, опавшую листву, траву, водоросли и т.п.
Биогаз (биометан) можно использовать для получения электрического тока, обогрева помещения, нагрева воды, использовать в качестве автомобильного топлива.
Принцип работы
Выработка газа обеспечивается в биогазовых установках. Основу их конструкции составляет реактор в виде герметичной емкости с искусственным подогревом, без доступа воздуха. В него периодически загружается биологическое сырье и запускаются полезные бактерии.
Подогрев массы производится до 34-38 ºС. Выделяемый газ направляется в накопитель – газгольдер. После очистки через систему фильтров он поступает в газовый котел или газовый электрогенератор.
Преимуществом биоэнергетики является использование вторичного сырья и возможность утилизации отходов с большой пользой. Недостатки ее аналогичны проблемам, возникающим в электростанциях, работающих на природном газе. Прежде всего, выделяется риск парниковых эффектов.
Биогазовые установки
Органическая альтернативная электроэнергия добывается с помощью биогазовых систем. Устройства позволяют перерабатывать отходы домашней птицы и животных. Получивший газ проходит очищение и сушку, а затем применяется в качестве теплоносителя. Остаточные массы будут эффективным и безопасным удобрением для грунта.
Принцип технологии
Газы образуются при брожении биологических отходов животных и птиц. Оптимальной будет анаэробная среда без доступа кислорода. В ней повышается активность мезофильные и термофильные бактерии. Для эффективности процесса массу понадобится перемешивать рукой, используя палку или механическими мешалками. В идеальных условиях в 1 л закрытой емкости, нагретой до температуры +50 градусов, получается от 4 до 4,5 л газа.
Биогазовая система для частного дома
Простейшая биогазовая установка
Простейший биореактор – емкость с крышкой и механизмом перемешивания. В крышке проделывается отверстие для шланга отвода газа. Его количества будет достаточно для 1-2 горелок.
Подземный или надземный бункер увеличивает полезный объем. Конструкция под землей изготавливается из железобетона с верхним слоем теплоизоляции. Емкость делится на отсеки. Навоз загружают в транспортер, заполняя бункер на 80-85 %. Остальная площадь используется для скопления газа. Он выводится через специальную трубку, второй конец которой находится в гидрозатворе. После осушения очищенный газ поступает в дом.
Ветровая энергия
Работа ветра используется человечеством достаточно давно – все парусные суда двигались благодаря его силе, ветряные мельницы благодаря ветру перемалывали зерно в муку.
Использованию потенциала ветра сегодня уделяется большое внимание – современные аналоги ветряных мельниц способны вырабатывать электро- и теплоэнергию в промышленных масштабах. Ветер – источник постоянной энергии, подаренный природой. Ветер – источник постоянной энергии, подаренный природой
Ветер – источник постоянной энергии, подаренный природой
Такой подъем в производстве ветрогенераторов стал возможен благодаря появлению новых композитных материалов. Их использование значительно увеличило мощность установок, использующих энергетику ветра, – более чем в 10 раз всего за последнее десятилетие.
Сегодня в России промышленно выпускают ветрогенераторы от самых компактных до огромных, существуют ветрогенераторы с вертикальной и горизонтальной осью вращения. Чтобы собрать для частного загородного дома самое простое устройство, достаточно иметь несколько магнитиков, проволоку и материал для лопастей.
Россия по использованию энергетического потенциала ветра находится на 56 месте в мире, уступая даже Люксембургу (в 3 раза больше мощность ветрогенераторов) и Кипру (в 5 раз больше мощность). При том, что в России огромный потенциал энергии ветра, взять, к примеру, побережье Дальнего Востока.
Преимущества работы ветрогенераторов очевидны:
- бесплатный источник неисчерпаемой энергии – ветер;
- ветрогенератор работает постоянно, полученная энергия запасается на аккумуляторных батареях, т. е. имеется всегда;
- экологическая чистота и бесшумность работы;
- эффективность работы не зависит от температурного режима – может использоваться в северных широтах, где солнечные батареи малоэффективны;
- производительность зимой возрастает, так как ветер зимой всегда сильнее;
- стоимость оборудования для использования энергии ветра значительно ниже, чем у солнечных батарей, т.е. окупаются они значительно быстрее.
При использовании ветрогенератора, этого альтернативного источника энергии для частного дома, следует учитывать следующие правила:
- для производительной работы установки необходим устойчивый (желательно сильный) ветер, открытое пространство;
- ветрогенератору необходим профилактический уход – раз в год обязательно проводить техобслуживание согласно инструкции;
- установка ветрогенераторов проводится на мачте значительной высоты – нужна высотная техника и специалисты по их установке, самостоятельно их монтировать не стоит.
Использование солнечного излучения
Энергия солнца может преобразовываться в электрическую и тепловую энергию. Для этого используются фотоэлектрические и термодинамические способности солнечных лучей. На первом механизме основывается принцип действия солнечных батарей, в которых с помощью фотоэлектрических преобразователей энергия фотонов трансформируется в электричество.
Термодинамика солнечного источника задействована в коллекторах, которые способны накапливать тепловую энергию, вырабатываемую под воздействием солнечных лучей.
Основной недостаток солнечной энергетики связан с зависимостью излучения от времени суток, сезона и погодных условий. Для бесперебойной работы такого источника возникает необходимость аккумулирования энергии в период максимальной излучательной интенсивности.
Строительство солнечных электростанций и ТЭЦ должно учитывать климатические и метеорологические особенности региона.

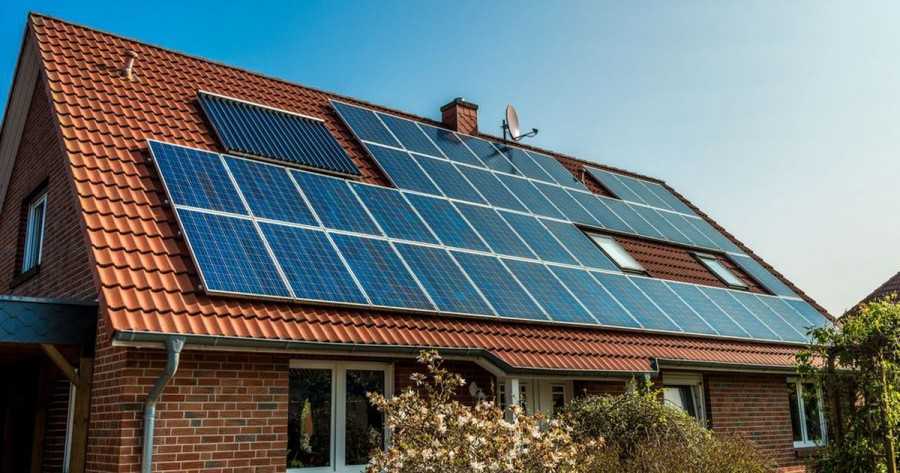

Солнечные батареи
Солнечная батарея или фотоэлектрический генератор представляет собой комплект моделей в виде двухслойного полупроводникового элемента, в котором происходит преобразование световой энергии в электрическую за счет фотоэффекта.
Современные фотоэлементы имеют достаточный срок службы и просты в обслуживании. Они накапливают энергию в течение всего времени попадания на них солнечных лучей, а затем постепенно отдают ее в виде электрического тока беспрерывно (пока хватает запасов). Так обеспечивается их работа и в темное время суток.
Важно. Для бесперебойной работы батарей должна обеспечиваться достаточная продолжительность светлого времени суток
Кроме того, их нельзя нагревать выше 110-120 ºС, а для устранения влияния осадков надо установить наклонно (примерно под углом 45º).
К преимуществу солнечных батарей относится экологическая чистота, возможность выработки энергии в труднодоступных местах (даже в космосе). Недостатки связаны с малой суммарной мощностью установок и высокой стоимостью солнечных электростанций.
Солнечные коллекторы
Солнечный коллектор представляет собой устройство, преобразующее солнечное излучение в тепловую энергию.
Принцип их действия основан на нагревании теплоносителя, с последующим направлением тепловой энергии на отопление или выработку электричества (теплоэлектростанция).
Выделяются несколько типов таких устройств.
Воздушные
Это наиболее простой вариант рассматриваемой системы. В основе конструкции закладывается пластина из материала с высокой теплопроводностью, которая покрыта прозрачным, теплоизоляционным слоем.
Солнечные лучи проходят через защитный слой, разогревая базовый элемент. Далее тепло передается на конвектор, где потоком воздуха направляется на обогрев помещения или тепловой электрогенератор.
Главный недостаток – работа только в светлое время суток, а потому воздушные коллекторы обычно совмещаются с ТЭНами, что позволяет существенно экономить электроэнергию.
Плоские
Их задача нагреть теплоноситель. В конструкцию устройства входит поглотитель солнечной энергии, трубопровод и термоизоляция. Поглотитель часто делается из стекла с определенным содержанием металла. Внутри установки он соединяется с трубопроводом, по которому пропускается теплоноситель.
Нагреваемый трубопровод может выполняться в решетчатой или серпантиноообразной форме и изготавливается из металла с повышенной теплопроводностью (медь, алюминий).
Трубчатые или вакуумные
Основу конструкции составляют 2 трубки из стекла боросиликатного типа, которые вставлены друг в друга. Внутренняя трубка выполняется с покрытием веществом с повышенным теплопоглощением. В межтрубном пространстве обеспечивается вакуум.
Теплоноситель циркулирует по центральному каналу. Такая конструкция обеспечивает достаточно высокий КПД и возможность работы при морозе. Даже при повышенной облачности такой коллектор будет работать за счет поглощения инфракрасных лучей.
Минимизация потерь тепла из дома
В заключение этой статьи мы не можем не затронуть еще один важный аспект — минимизацию потерь тепла из дома. Ведь, очевидно, какими бы эффективными и современными не были источники энергии вашего дома, если он «дырявый как сито» — все труды будут напрасными, а экономия бюджета — минимальной.
Как же избавиться от потерь тепла? Поскольку мы уже ранее неоднократно писали на нашем портале Nedvio.com об энергоэффективности домов, различных утеплителях и пассивных технологиях строительства, рассмотрим эти факторы здесь кратко:
- Улучшение теплоизоляции стен и кровли;
- Выявление тепловых мостов и их устранение;
- Замена окон и дверей на более теплоизолированные (предпочтительно с коэффициентом теплопередачи до 1,0 Вт / м²K);
- Модернизация естественной механической вентиляции дома в систему с рекуперацией тепла;
- Теплоизоляция труб и установка более эффективных бойлеров.
Разумеется, это далеко не все факторы. Вот наглядная схема того, куда может уходить тепло из вашего дома:
Если следовать данным рекомендациям и привести дом в порядок, вы уже с первых недель заметите, что дом станет более теплым, а счета за отопление и электричество станут меньше. Ну а использование альтернативных, возобновляемых источников энергии поможет достичь вам еще лучших показателей комфорта и эффективности вашего дома.
ИНФРАКРАСНЫЕ ИЗЛУЧАТЕЛИ СВОИМИ РУКАМИ
Источники тепла — инфракрасные излучатели, именуемые как эко обогреватели, — еще один вариант обогрева помещений в частном доме, в офисе или на производстве. Принцип действия инфракрасного излучателя основан на передаче тепловой энергии в виде инфракрасного излучения предметам, которые, нагреваясь, отдают направленное тепло в воздух помещения, в окружающее пространство на открытых площадках и т.д.
Наиболее эффективно ИК излучатели, как альтернативные системы отопления, способны обогревать конкретные предметы или части помещений. Таким образом, ИК излучателемможно обогреть людей, работающих на открытом воздухе или в конкретной части помещения. Использование ИК обогревателей создает экономию на отоплении, позволяя обогревать только полезную часть пространства. По способу установки и крепления различаются обогреватели настенные, потолочные, напольные, с направленным действием инфракрасного излучения.
https://youtube.com/watch?v=JZaMUiB0-Ws
Главные причины перехода на альтернативную энергетику
Можно выделить сразу несколько оснований для обращения человечества к «зеленой» энергии:
- Глобально-экологические. Традиционные источники энергии (включая ядерные и термоядерные) оказывают пагубное воздействие на планету, что может привести к глобальной катастрофе в течение считанных десятилетий.
- Экономические. Цена на альтернативную энергию уже сегодня ниже стоимости традиционной. Та же тенденция наблюдается и по части окупаемости оборудования.
- Политические. То государство, которое первым на планете полностью перейдет на альтернативную энергетику, заслужит мировое первенство и право диктовать цены в данном сегменте.
- Социальные. Так как численность и плотность населения с каждым годом увеличивается, становится все труднее найти участки для строительства ГРЭС и АЭС, где это было бы рентабельным и безопасным.
Не нужно забывать и об эволюционно-исторической причине — развитие традиционной энергетики с этого угла оказывается тупиковым.
Альтернативные источники энергии для частного дома своими руками
Когда не помогает технический прогресс, человечество начинает задумываться о природных источниках необходимой энергии, благодаря которым можно обогреть и осветить свой дом. Вот основные из них:
Рассмотрим идею создания генератора из биоотходов. Действие его будет аналогично природному газу: отходы помещают в закрытую емкость, в результате их разложения выделяются метан и сероводород с углекислотой. Такие источники энергии используются на животноводческих фермах, и тем, кто желает перенять опыт, необходимо либо иметь собственное хозяйство, либо регулярно получать его отходы, и где-то их хранить. Хозяйством занимаются многие, у кого есть частные дома (например, держат кур), так что попробовать вполне можно.
Для создания генератора нужна емкость, которая будет герметично закрываться. В ней должен быть смонтирован специальный шнек для того, чтобы перемешивать отходы. Также, помимо отверстия для загрузки биоматериала, необходима трубка для отвода газа и штуцер для выемки отработанных отходов. Кстати, их можно использовать для удобрения земли и получения хорошего урожая. Повторюсь, что герметичность емкости крайне обязательна, иначе никакой энергии создать не получится. Если емкость не будет использоваться постоянно, то в ней нужен будет еще и клапан для сброса давления.
Итак, подберите размер емкости в зависимости от того, какое количество биоматериала вы планируете использовать. Выберите место для установки конструкции. Имейте в виду, что 1 тонна отходов ориентировочно дает 100 кубов газа. Дабы процесс развивался более динамично – необходимо организовать подогрев емкости. Для этого вам понадобится либо змеевик, либо установка ТЭНа. Бактерии, содержащиеся в отходах, становятся активными при нагревании.
Когда емкость нагреется до нужной температуры – подогрев должен отключиться автоматически. Газ, который получится при этом, преобразовывается в электричество через газовый генератор.
Чтобы использовать энергию ветра, также понадобится генератор, аккумулятор с контроллером для измерения уровня заряда и преобразователь напряжения. Все схемы ветрогенераторов работают по единому принципу. На собранную раму крепятся поворотный узел, лопасти и генератор на станине. Затем монтируется лопата с пружинной стяжкой. Генератор соединяют с поворотным узлом и устанавливают токосъемник. Далее провода подводят к батарее
При выборе пропеллера обратите внимание на его диаметр: от этой величины зависит, какое количество лопастей будет оптимальным для вашего ветрогенератора, и собственно – какое количество энергии он сможет генерировать
Как вы видите, ничего сложного в монтаже и установке генераторов электроэнергии нет. Необходима, конечно, определенная сноровка, но чего не сделаешь в целях экономии средств! Помните только, что источники энергии (биоотходы и ветер) также должны быть постоянными.
Следующий вид альтернативного источника энергии – тепловой насос. Его устройство сложнее, а монтаж более затратный, поскольку предполагает бурение скважин на участке. Поэтому вряд ли он подойдет неискушенному владельцу загородного дома. Кроме того, будет необходим еще и водоем.
Остановимся лучше кратко на солнечных батареях. Их собрать немного проще, потому, что можно купить готовые фотоэлементы. На них есть отметки о мощности в вольт-амперах, поэтому вы сможете рассчитать, какое количество фотоэлементов вам необходимо.
Чтобы собрать корпус солнечной батареи вам понадобится лист фанеры. К нему вы прибьете деревянные рейки и просверлите отверстия для вентиляции. Внутрь необходимо поместить лист ДВП, на котором будет размещена уже готовая (спаянная) цепь фотоэлементов. Останется только проверить работоспособность цепи и прикрутить оргстекло. Вот, пожалуй, и все.
Как сделать ветрогенератор
Солнечные электростанции не работают ночью и в пасмурную погоду, а электричество требуется всегда. Поэтому, проектируя альтернативную энергетику для дома своими руками, нужно предусмотреть в ней генератор, не зависящий от солнца.
Для использования в качестве второго источника энергии отлично подойдёт ветрогенератор. Его можно собрать даже из б/у запчастей, что существенно сэкономит ваши средства.
Список того, что понадобится для сборки ветряка:
- Генератор с магнитным возбуждением от грузовика или трактора.
- Труба с наружным диаметром 60 мм и длиной 7 метров.
- Полтора метра трубы с внутренним диаметром 60 мм.
- Стальной трос.
- Скобы и колышки для крепления троса.
- Провода, сечением 4 мм².
- Повышающий редуктор 1 к 50.
- ПВХ труба, диаметром 200 мм.
- Диск от циркулярной пилы.
- Два разъёма EC-5.
- Кусок стального листа, толщиной 1 мм.
- Лист алюминия, толщиной 0,5 мм.
- Подшипник под внутренний диаметр мачты.
- Муфта для соединения валов генератора и редуктора.
- Труба под внутренний диаметр подшипника, длина — 60 см.
Изготовление ветроколеса для дома
Главным элементом любого ветряка являются лопасти, поэтому их нужно изготовить первыми.
Чтобы определиться с размерами, используйте таблицу.
Ветроколесо по мощности в идеале должно совпадать с генератором, но из-за чрезмерно больших размеров получающегося колеса это не всегда возможно. Поэтому чаще всего мощность лопастей значительно ниже таковой у генератора. В этом нет ничего страшного.
Разрежьте ПВХ трубу на отрезки, равные длине лопастей. Распилите их пополам по продольной оси. Перерисуйте на половинки трубы разметку и по ней вырежьте лопасти. Отпилите от заготовок треугольники. Из стального листа вырежьте крепления для лопастей и просверлите в них дырки. Возьмите диск от циркулярной пилы, насверлите в нём отверстий и болтами прикрутите лопасти к диску.
Сборка, установка и подключение
Выройте яму и забетонируйте в ней трубу с внутренним диаметром 60 мм. Возьмите семиметровую трубу и, отступив 1 метр от края, установите на неё скобы. Вварите в тот же край трубы подшипник, используя аргонную сварку.
Согните из стального листа раму и снизу приварите к ней трубу, которая влезает в подшипник. Закрепите на раме редуктор с генератором, соединив их валы. Установите снизу рамы и на верхушке мачты 2 ограничителя в виде штырей. Они не дадут раме поворачиваться больше, чем на 360 градусов. Сделайте флюгер из алюминиевого листа и закрепите его на задней части рамы. В основании мачты просверлите отверстие для провода.
Подключите к генератору провод и протяните его сквозь раму и мачту. Оденьте на вал редуктора ветроколесо и закрепите его на нём. Вставьте раму в подшипник и покрутите её. Она должна легко вращаться.
Ветряк в сборе выглядит примерно так:
- Лопасти.
- Диск от циркулярки.
- Редуктор.
- Соединительная муфта.
- Генератор.
- Флюгер.
- Крепление флюгера.
- Подшипник.
- Ограничители.
- Мачта.
- Провод.
Вбейте в землю колышки так, чтобы расстояние от мачты до каждого из них было одинаковым. Привяжите тросы ко скобам на мачте. Для установки мачты нужно вызывать автокран. Не пытайтесь установить ветрогенератор самостоятельно! В лучшем случае вы разобьёте ветряк, в худшем — пострадаете сами. После поднятия мачты автокраном, направьте её основание в забетонированную ранее трубу и дождитесь, пока кран опустит её в трубу.
Трос нужно привязывать к колышку в натянутом состоянии. Причём все тросы должны быть привязаны так, чтобы мачта стояла строго вертикально, без перекосов.
Подключать ветрогенератор нужно к зарядному устройству через разъём ЕС-5. Сама зарядка устанавливается в щитке с оборудованием СЭС и подключается напрямую к аккумулятору.
Сборка электростанции закончена. Теперь вы не останетесь без электричества, даже если вам отключат свет на длительное время. При этом не придётся тратить деньги на топливо для генератора и время на его доставку. Все будет работать автоматически и не потребует вашего вмешательства.
Ветроэнергетика
Глобальный рост установленной мощности ветрогенераторов. Существуют ветрогенераторы с вертикальной и горизонтальной осью вращения ротора. Конструкция первых проще, но вторые имеют больший КПД, достигающий 30-40 %. Поэтому для промышленной ветроэнергетики используются генераторы с горизонтально осью ротора в основном с мощностями от 1 до 2.5 МВт и диаметром ротора от 50 до 80 м. Существуют и ветрогенераторы мощностью 8 МВт.
Затраты на ветроэнергетику сводятся почти исключительно к строительству, а стоимость энергии постепенно приближается к стоимости «традиционной» энергии. В силу шума и вибрации ветрогенераторы ставят на удалении от жилых домов 300 и более метров, но непосредственно под ветрогенераторами можно продолжать сельскохозяйственное производство. Пока существует множество перспективных площадок для размещения мощностей на берегу и в море. В частности, Германия, Дания и Нидерланды собираются создать на банке Северного моря остров для большой ветроэлектростанции. В 2014—2015 годах в Дании с помощью ветрогенераторов производилось 42 % всего электричества, в Португалии 27 %; в Никарагуа 21 %, в Испании 20 %, в Ирландии 19 %, в Германии 8 %, а в Европейском союзе 7,5 %. К началу 2021 года общая установленная мощность всех ветрогенераторов составила 432 гигаватта и превзошла суммарную установленную мощность атомной энергетики. Однако, существует так называемый capacity factor (Коэффициент использования установленной мощности — КИУМ), который определяет эффективность работы электрогенератора. По данным US Energy Information Administration (EIA), на 2015 год этот коэффициент для атомных электростанций составлял 92.3% от установленной мощности, для ветрогенераторов — 32,2% от установленной мощности. Применять эти значения для генерирующих мощностей во всем мире не совсем правильно, но отношение вряд ли будет сильно отличаться.
На сегодняшний день ветроэнергетика это экономически наиболее перспективный вид ВИЭ и развивается по экспоненте. Её потенциал весьма велик. Ветреная береговая линия континентов протяжённа. Станции можно строить не только на берегу, но и в море. К тому же сегодня промышленная ветроэнергетика использует ветер только на высотах до 200 м от поверхности земли.
Солнечные панели собственноручного изготовления
Готовая солнечная панель стоит немалых денег, поэтому ее покупка и установка по карману далеко не каждому. При самостоятельном изготовлении панели расходы можно снизить в 3-4 раза. Прежде чем приступить к устройству солнечной панели нужно разобраться, как все это работает.
Система солнечного электроснабжения: принцип работы
Понимание назначения каждого из элементов системы позволит представить ее работу в целом. Основные составляющие любой системы солнечного электроснабжения:
- Солнечная панель. Это комплекс соединенных в единое целое элементов, преобразующих солнечный свет в поток электронов. Их основная особенность состоит в том, что они не могут вырабатывать ток высокого напряжения. Отдельный элемент системы способен вырабатывать ток напряжением 0,5-0,55 В. Соответственно одна солнечная батарея способна вырабатывать ток напряжением 18-21 В, что достаточно для зарядки 12-вольтовой аккумуляторной батареи.
- Аккумуляторы. Одной батареи надолго не хватит, поэтому система может насчитывать до десятка таких устройств. Количество аккумуляторных батарей определяется мощностью потребляемой электроэнергии. Количество аккумуляторных батарей можно будет увеличить в будущем, добавив в систему необходимое количество солнечных панелей;
- Контроллер солнечного заряда. Это устройство необходимо для обеспечения нормальной зарядки аккумуляторной батареи. Основное его назначение состоит в недопущении повторной перезарядки батареи.
- Инвертор. Прибор, требующийся для преобразования тока. Аккумуляторные батареи выдают ток низкого напряжения, а инвертор преобразует его в ток необходимого для функционала высокого напряжения – выходная мощность. Для дома достаточно будет инвертора с выдаваемой мощностью 3-5 кВт.
Если инвертор, аккумуляторные батареи и контроллер заряда лучше приобрести готовыми, то солнечные батареи вполне возможно сделать самому.
Качественный контроллер и правильность подключения помогут как можно дольше сохранять работоспособность аккумуляторных батарей и автономность всей солнечной станции в целом
Самостоятельное изготовление солнечных панелей
Солнечные установки – альтернатива традиционному электричеству, которая в готовом виде стоит дорого. При собственноручной сборке можно снизить себестоимость конструкции в 3-4 раза. Перед началом создания солнечной панели нужно понять принцип ее функционала.
Как работает система солнечного электроснабжения
Для представления принципа работы стоит начать с конструкции. Устройство солнечных энергоисточников включает:
- солнечную панель – комплекс узлов преобразования солнечного света в электронный поток;
- АКБ – в системе их несколько, количество зависит от мощности потребителей;
- контроллер заряда – обеспечивает нормальную зарядку АКБ без перезарядки;
- инвертор – трансформирует ток низкого напряжения с батарей в ток высокого напряжения (для дома хватит 3-5 кВт).
Солнечные батареи по отдельности производят токи с низким напряжением (около 18-21 В), чего хватает для зарядки аккумулятора на 12 вольт.
Создание солнечной батареи
Материалы для изготовления солнечной панели
Сборка батареи производится из модульных фотоэлементов. В одном бытовом модуле находится 30, 36 и 72 элемента. Они соединяются последовательно с источником питания, максимальное напряжение которого – 50 В.
Для корпусной части понадобятся деревянные брусья, ДВП, оргстекло и фанера. Дно бокса вырезается из фанеры и вставляется в рамку из брусков 25 мм в толщину. По периметру рамы проделываются отверстия. Для предотвращения перегрева элементов шаг сверления должен составлять 15-20 см.
Сборка солнечной панели
Из ДВП канцелярским ножом вырезается подложка из ДВП с вентиляционными отверстиями. Их изготавливают по квадратно-гнездовой схеме с отступом на 5 см. Затем:
- Элементы укладываются верхней частью на подложку и распаиваются.
- Соединения производятся последовательно, порядово.
- Готовые ряды присоединяют на шины, проводящие ток.
- Элементы переворачивают и крепят в посадочном месте силиконом.
- Проверяют параметры напряжения на выходе. Его диапазон составляет от 18 до 20 В.
- 2-3 дня производят обкатку батареи для тестирования заряжающей способности.
- По окончании проверки стыки герметизируют.
Подготовка панели к монтажу
Покрасьте и просушите подложку 2 раза.
После проверки функционирования собирают солнечную панель:
- Выводят контакты входа и выхода наружу.
- Вырезают крышку из оргстекла и фиксируют ее саморезами на заранее проделанные отверстия.
- При использовании диодной цепи из 36 диодов с напряжением 12 В с детали снимают краску ацетоном.
- В пластиковой панели проделываются отверстия, вставляют и распаиваются диоды.
На последнем этапе выполняется монтаж и ориентирование солнечной панели для облегчения доступа обслуживания и эффективности получения энергии.
Правила монтажа солнечной панели
Подключение солнечной батареи
Промышленные модификации могут вращаться самостоятельно. Бытовые устройства необходимо выставлять по нескольким параметрам:
- Удаление от затененных участков – дерево или высокий дом рядом сделают работу прибора неэффективной.
- Ориентир на солнечную сторону. Жители северного полушария ориентируют конструкцию на юг, южного – на север.
- Угол наклона – привязывается к географической широте участка. Летом солнечную панель лучше наклонять на 30 градусов к линии горизонта, зимой – на 70 градусов.
- Наличие доступа для обслуживания – уборки пыли, грязи, налипшего снега.
Солнечные батареи
Принцип работы основан на способности электронных приборов, называемых фотоэлементами, преобразовывать энергию фотонов солнечного света в электрическую. Данный пример альтернативной энергии является самым распространённым.
В батареях, выпускаемых для частного применения, используются кремниевые фотоэлементы. Они бывают двух видов:
- Поликристаллические. Очень хрупкие, поэтому требуют аккуратного обращения. Обладают малым КПД – не более 15%. Средний срок службы 20 лет. Преимущество – низкая цена.
- Монокристаллические. Более надёжны. Срок службы может достигать 50 лет. КПД 25%. Недостатком является дороговизна.
- неисчерпаемый источник энергии на несколько десятилетий;
- простота установки и обслуживания, для работы нет необходимости в ежедневном участии человека;
- долговечность;
- отсутствие вредного воздействия на окружающую среду и человека.
