Как подключить розетку к электросети

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

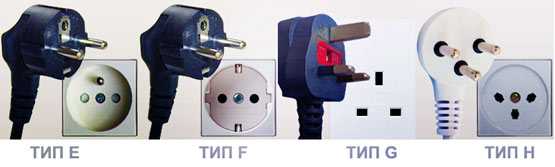

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

Под ноги положить резиновый коврик.
Браться руками только за изолированные части.
Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

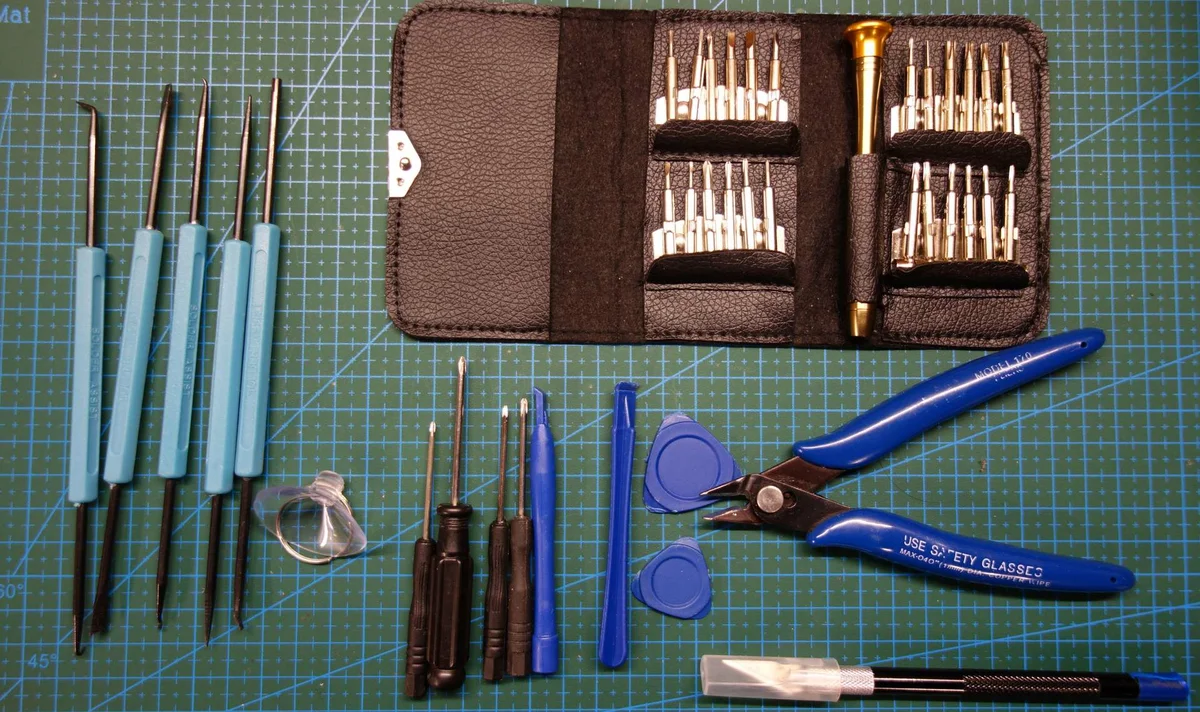

Инструменты для установки розетки

Для установки розетки необходимо иметь некоторый инструментарий.

Отвертки

Отвертки нужны для зажима проводов в клеммах розетки и крепления розетки к стене. Для установки розетки используются отвертки различных размеров и типов, например, крестовые или плоские.

Кусачки

Кусачки используются для обрезания излишков проводов после зажима их в клеммах. Они также могут использоваться для обрезания кабеля.

Клещи

Клещи помогают согнуть провода в нужном месте или снять изоляцию с провода, чтобы подготовить его к зажиму в клеммах розетки.

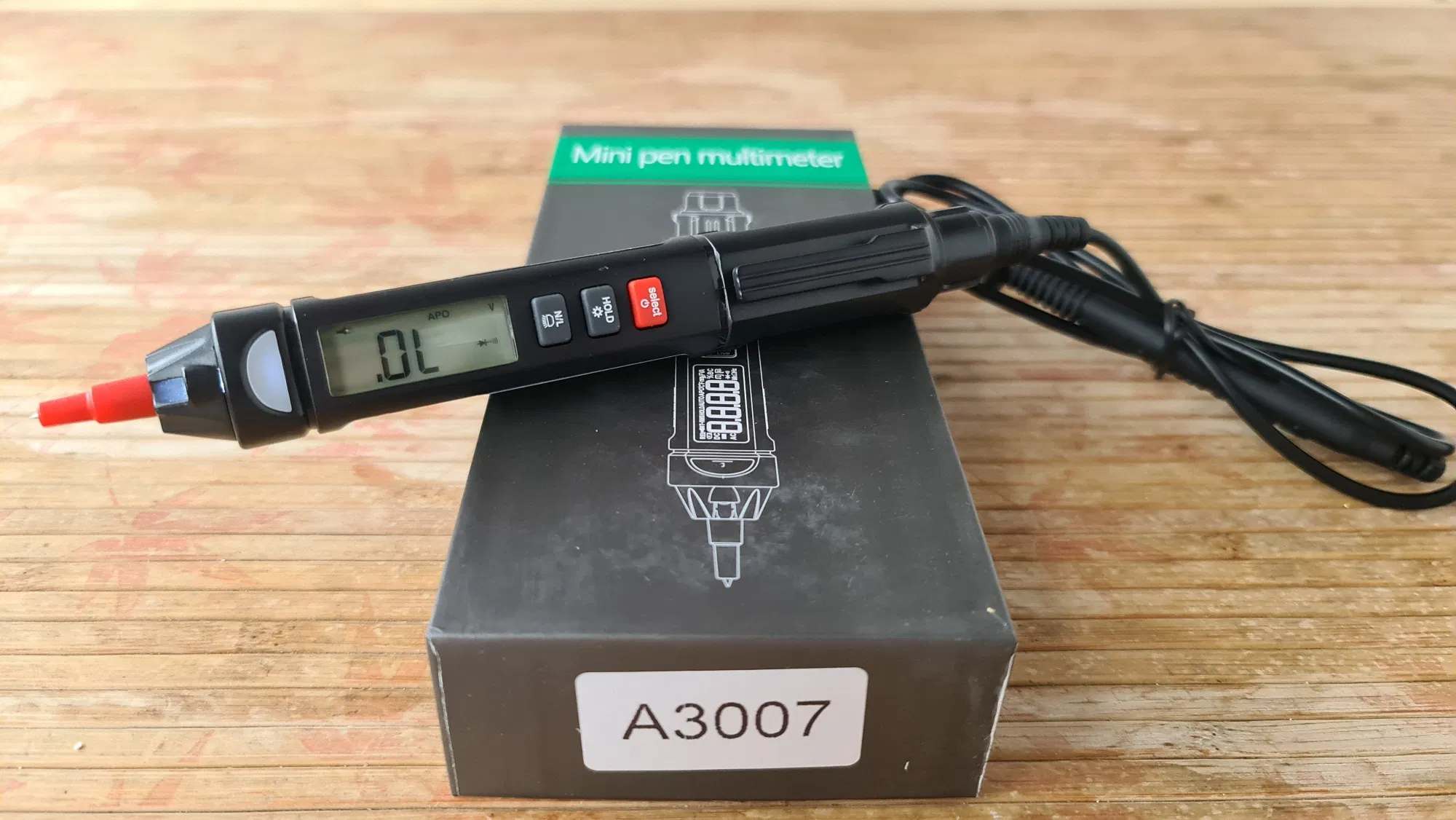

Тестер

Тестер нужен для проверки, правильно ли подключены провода в клеммах розетки и наличия напряжения в розетке. Он помогает выявить ошибки подключения и гарантирует безопасность в работе с электричеством.

Резак для стены

Резак для стены нужен для создания отверстия в стене под встраиваемую розетку. Он может быть как ручным, так и электрическим, в зависимости от объема работ.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется

Существует насколько способов запуска процесса расцепления:

ручное управление (включение/отключение) с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Особенности розетки 380В

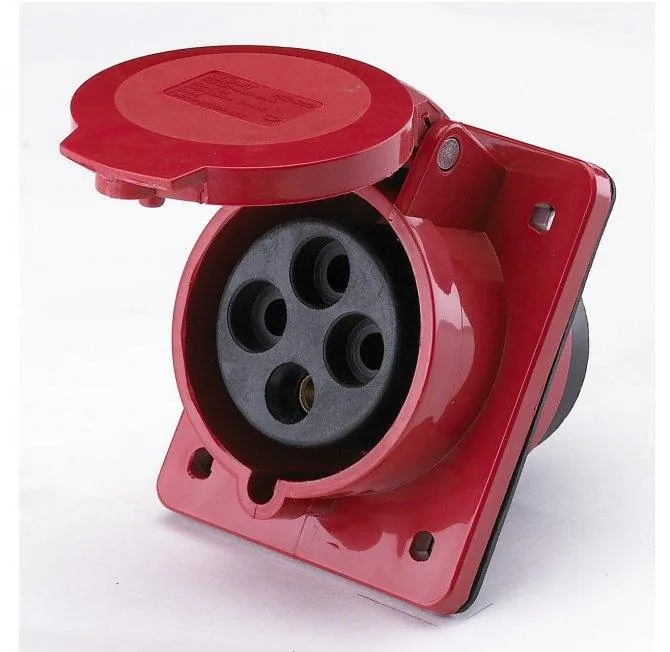

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

https://youtube.com/watch?v=pTf6ryHXP_U

Несколько советов

Так как эти блоки до сих пор считаются новинками, необходимо привести несколько рекомендаций, касающихся того, как подключить розетку с выключателем.

Если установка планируется в деревянном доме, то подрозетник должен быть металлическим.
Когда блок монтируют около дверного проема, ту часть, которая является выключателем, располагают ближе к двери.
Если знаний в электрике не хватает, опыта работы и уверенности в правильности своих действий нет, лучше доверить работу профессионалам.
Нередко домашние мастера при подключении совершают разные ошибки. Самая «популярная» оплошность приводит к тому, что розетка оказывается в рабочем состоянии, а выключатель функционировать отказывается. В этом «тяжелом» случае виновато неправильное распределение проводов — путаница с фазой и нейтралью на розетке. Решение — пуск на перемычку фазного проводника, и возвращение нулевой жилы на розетку.

Порой такие конструкции становятся единственным возможным решением, и в этом случае хозяевам уже не приходится размышлять о плюсах и минусах блоков. Понимание того, как подключить розетку с выключателем, даст возможность справиться с подобной работой и в будущем.

Пример такого подключения можно увидеть в этом ролике:

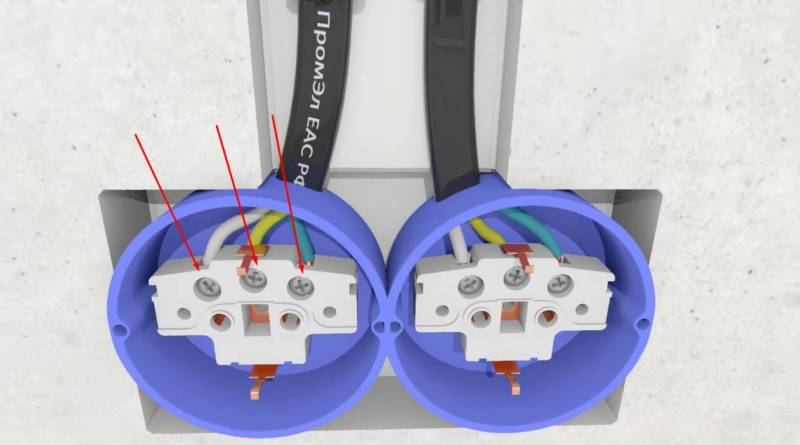

Подключение кабеля

К существующей розетке подключаются так:

конец нового кабеля подрезают до удобной длины;
освобождают концы жил от изоляции на длину 1 см. Существует специальный инструмент для этой операции — стриппер (он же кримпер), исключающий возможность повреждения жилы. За его отсутствием, изоляцию аккуратно срезают обычным ножом, стараясь не повредить жилу;
оголенные концы жил сгибают в петли и слегка сдавливают плоскогубцами;
отжав распорные усики, извлекают внутреннюю часть розетки и ослабляют винты на клеммах фазы и нуля. Заземляющий проводник откручивают полностью;
силовые жилы нового кабеля вводят в клеммы и затягивают винты. Теперь в каждой клемме по две жилы — от питающего кабеля и от перемычки для новой розетки. Цвета изоляции на жилах в каждой клемме совпадают.

Заземление подключают иначе. Для него соединение шлейфом недопустимо из-за низкой надежности: при отгорании контакта в одной из розеток, все последующие останутся без заземления. Согласно ПУЭ, положено соблюсти неразрывность проводника, выполнив ответвление для каждой розетки.

Поступают так:

на открученную жилу заземления питающего кабеля надевают опрессовочную гильзу и заводят в нее еще две жилы: от кабеля-перемычки и короткий отрезок — ответвление для существующей розетки;
опрессовывают гильзу пресс-клещами;
надевают на нее термоусадочную трубку и нагревают последнюю термофеном или зажигалкой (изоляция);
прикручивают ответвление к контакту заземления существующей розетки.

Аналогично поступают при подключении каждой последующей розетки шлейфа. Существующую розетку собирают

Важно убедиться, что ограничитель на ее внутренней части (прямоугольная металлическая пластина) не передавливает провод-перемычку. Если это обнаружилось, для провода делают вырез в подрозетнике, а при необходимости углубляют отверстие в стене

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
«Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.

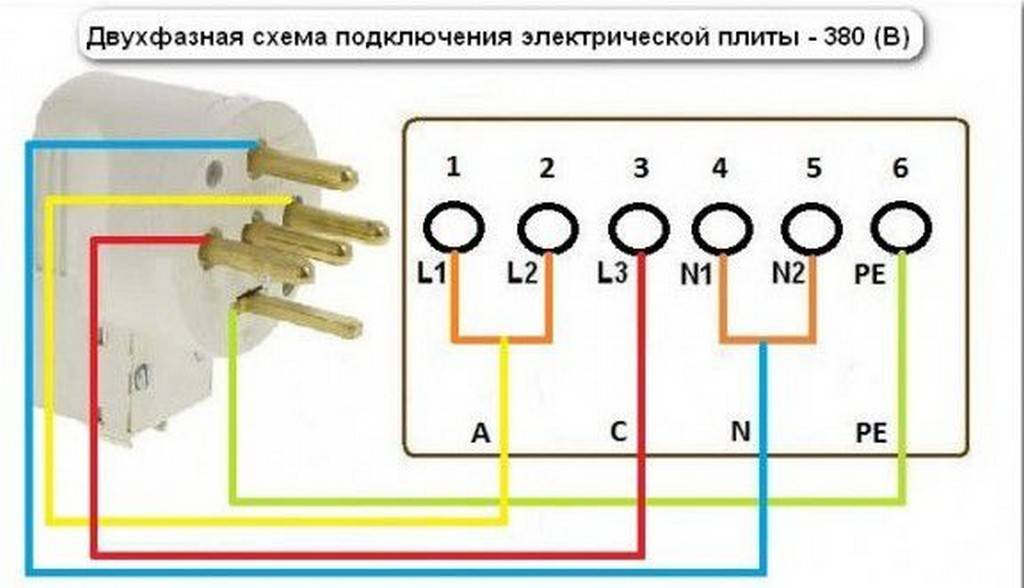

Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

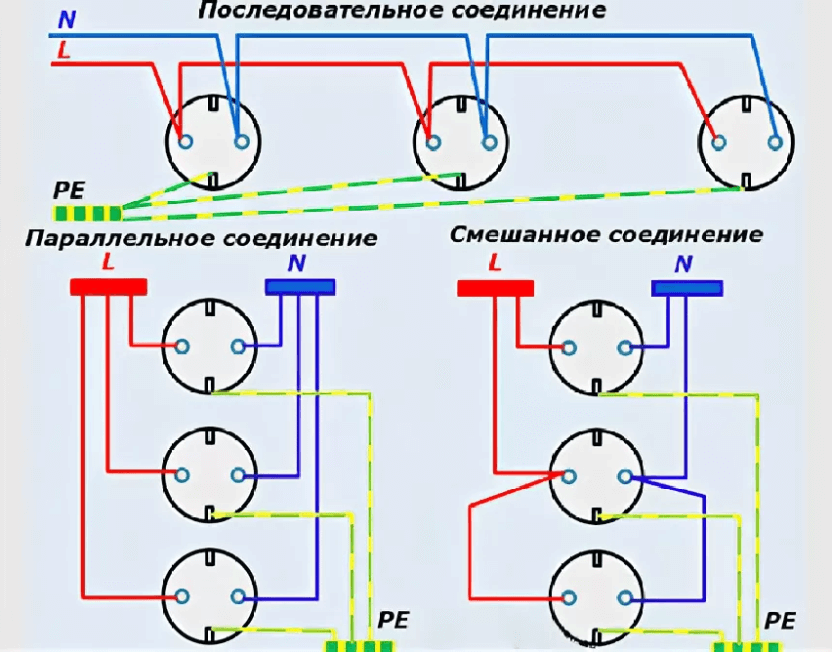

Существуют следующие схемы:

Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Фаза слева или справа

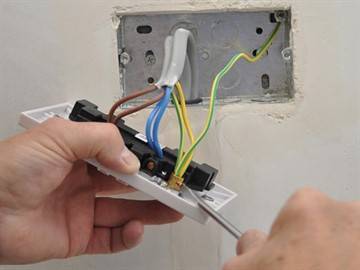

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

Дополнительные контакты в проводниках являются слабыми звеньями.
Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Установка внешней части розетки

Установка внешней части розетки — это последний шаг в процессе установки розетки. Необходимо убедиться, что внешняя часть розетки правильно вставлена и надежно закреплена, прежде чем закрыть крышку розетки.

После того, как провода были подключены, убедитесь, что они аккуратно спрятаны внутри розетки и не мешают ее закрытию.
Вставьте внешнюю часть розетки в место, где она должна находиться. Убедитесь, что она находится в нужном положении, и не перекашена.
Закрепите внешнюю часть розетки. Вставьте винты в отверстия на внешней части розетки и заверните их в резьбу на основании розетки. Проверьте, что винты надежно закреплены, но не затягивайте их сильно, чтобы не повредить розетку.
Закройте крышку розетки. Убедитесь, что крышка розетки плотно прилегает к ее основанию и не болтается. Если крышка розетки не плотно прилегает, проверьте, что провода не мешают ее закрытию.

Принцип работы источника питания

Рассмотрим каждый из предложенных вариантов розеток, применяемых сегодня в быту.

Устройства С5, так называемые, советские розетки. Принцип их работы заключается в том, что при установке вилки прибора, происходит размыкание контактов розетки и электричество поступает к электроприбору. Механизм работы данного приспособления достаточно простой.
Прибор С6 европейского стандарта имеет более усложненную конструкцию. На такой розетке присутствует , диаметр отверстий под вилки бытовых приборов составляет 4, 8 мм. Со временем такие приборы не изнашиваются. Рабочее устройство прибора идентично предыдущему варианту.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

На щитке отключите электроснабжение;
Внимательно осмотрите щит и убедитесь, что электричество отключено;
Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
Снимаем внешнюю изоляцию;
Зачищаем концы проводов.

Подключаем кабели к розетке и затягиваем винт;
К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
Фиксируем корпус с помощью винтов;
Закручиваем крышку корпуса.

Техника безопасности

Отдельно следует остановиться на технике безопасности, если вы планируете установить розетки

Здесь важно соблюдение предосторожности при работе с электросетями, с электрическими или обычными инструментами, а также важно верно выбрать место установки нового гнезда для розетки. Не допускается размещение розеток, если они предполагаются в таких местах:

ниже 30 см. от пола;
близко к поверхности столешницы, меньше 15 см.;
менее 30 см. от источника воды в кране;
менее 30 см. вправо или влево от плиты или варочной поверхности;
ниже 90 см. по высоте над варочной поверхностью или плитой;
в пределах 40 см. от газопроводной трубы;
ближе 10 см. от входного проема.

Вы должны понимать, что процесс подключения кабеля, а также установка самой розетки должны проводиться на полностью обесточенной линии. При этом обесточить сеть следует на вводном автомате, т.е. во всем доме или квартире сразу.

Если вы используете розетку с заземлением, а сама электросеть в вашем доме двухфазная, то самостоятельно оборудовать контур заземления категорически запрещается с подключением его к трубам отопления, водоснабжения, газа или канализации.

Правильно должен быть установлен контур заземления. На розетке есть специальные клеммы для этого провода.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока. Краткий обзор розеток видео обязательно смотрите ниже:

Как правильно подключить розетку к электросети
