Как крепится самонесущий изолированный провод к опоре

Измерения провиса проводов линий электропередач с помощью приборов Vertex Laser

С помощью дальномеров Laser Geo и Vertex Laser Geo можно измерить следующие параметры:

Расстояние между опорами
Ширину просеки
Высоту опоры
Провис проводов линий электропередач
С помощью имеющейся в приборе функции LINE CLEAR, можно определить заденет ли падающее дерево провода или другой объект (например опору)
Расстояние от объекта до провода линии электропередач

Для измерения провиса проводов в лазерных дальномерах Vertex Laser существует функция Delta Height — измерение между двумя фиксированными позициями, и третьей точкой, например на силовой линии, где точка провиса ближе к земле.

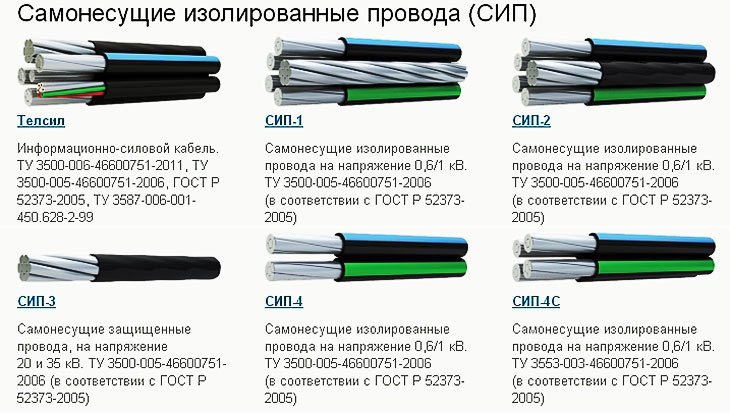

Характеристики и разновидности СИП

СИП — это многожильный силовой, скрученный кабель с отсутствием общей изоляции. Основная задача – передача электроэнергии в сетях с напряжением до 35 кВ (кроме СИП 1).

Существует несколько разновидностей СИП провода:

СИП 1. Особенность этого вида — на нулевом кабеле нет изоляции. На остальных она выполнена из экструдированного полиэтилена, устойчивого к свету, термопластичного. Несущая (основная) жила выполнена из алюминия, имеет стальной сердечник. Прокладывают такой тип в средних, умеренных широтах, в сетях с напряжением до 1 кВ.
СИП 2. Несущая жила изготовлена из алюминия, имеет стальной сердечник. Изоляция выполнена из полиэтилена (сшитого). Предназначены для воздушных линий прокладки в климатических районах с большой влажностью, а также в местах с плотной точечной застройкой.
СИП 1А и 2А. В этом варианте изолированы фазный и нулевой кабель.
СИП 3. Одножильный, со стальным сердечником. Переназначены для высоковольтных воздушных линий.
СИП 4 (5). Несущей жилы нет. Изоляция у 4-го типа выполнена из полиэтилена экструдированного, устойчивого к свету и термопластичного, а у 5-го — из полиэтилена (сшитого). Предназначены для прокладки на короткие расстояния (от столба к дому, распределительному щитку) воздушным путем. Могут использоваться также внутри зданий и сооружений и снаружи по стенам.

Изоляция кабеля позволяет выдерживать колоссальное воздействие атмосферных явлений, что положительно сказывается на сроке службы. Еще одним преимуществом является высокая термостойкость, что позволяет избежать его разогрева при критических ситуациях.

Ошибки монтажа СИП, которые нельзя допускать

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

Нельзя использовать раскаточные ролики без полимерного покрытия.
Нельзя при раскатке СИП работать без вертлюг.
Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

сайта
Назад на главную

Сантехника это система водоснабжения, канализации и отопления
Размеры стандартной ванной комнаты
Электрические схемы подключения скважинного насоса
Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
Однофазная и трехфазная электрическая сеть
Наглядная трехфазная схема вводно–распределительного щита частного дома
Особенности ввода электричества в деревянный дом
Электроснабжение квартиры: граница эксплуатационной ответственности
Спуск и крепление кабеля к опоре
Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
ВРУ. Вводно-распределительное устройство дома
Подключение отвлетвления электропитания частного дома к воздушной линии
Коллекторная схема водоснабжения
Групповые линии освещения: общие норма и правила
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Монтажные провода и кабели их назначение и описание
Распределительные сети электрической энергии: характеристики, классификации и схемы
Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
Водопровод внутри здания

Расчет стрелы провеса и усилия натяжения СИП

В этой статье хочу предоставить методику расчета стрелы провеса самонесущих изолированных проводов типа СИП-2А. По этой методике вы сможете рассчитать стрелу провеса СИП при длине пролета, отличного от типового значения. Хотите пролет сделать более 40м?

Данную методику в принципе можно применить и к СИП-1, СИП-1А и СИП-2.

СИП-1 отличается от СИП-2 изоляцией жил. У СИП-1 применяют светостабилизированный термопластический полиэтилен (ПЭ), а у СИП-2 светостабизилизированный сшитый ПЭ. Буква «А» указывает, что нулевая несущая жила в изоляции. По характеристикам СИП-2 лучше, чем СИП-1, он пропускает больший ток и имеет чуть меньшую массу.

Целью данного расчета является определение усилия натяжения несущего провода при заданной температуре монтажа, а также определение стрелы провеса СИП.

Расчет провеса СИП

Определим усилие натяжения Т(даН) в зависимости от температуры окружающей среды во время монтажа.

1 Сперва нужно посчитать по формуле ниже эквивалентную длину пролета ае(м)

Эквивалентная длина пролета

2 По таблице определяем параметр Р в зависимости от эквивалентной длины пролета ае и сечения провода.

Конструкция провода, мм²	Параметр Р при 40°С без ветра, м	Рекомендуемая максимальная длина пролета, м
Длина пролета (нормальная ветровая нагрузка)	Длина пролета (высокая ветровая нагрузка)
30м	45м	60м	30м	60м
3×35+54,6	300	350	400	300	350	60
3×50+54,6	250	300	350	250	300
3×70+54,6	200	250	300	200	250
3×70+70	250	300	350	250	300
3×150+70	200	250	250	200	250

3 По полученному значению Р, эквивалентной длине пролета ае и по заданной температуре окружающей среды во время монтажа определяем усилие натяжения Т по таблице.

Определение усилия натяжения Т (даН)

Расчет величины стрелы провеса провода СИП.

Стрелу провеса самонесущего изолированного провода определяют по следующей формуле:

Стрела провеса

где а — длина пролета;

р — линейный вес (даН/м);

Т — механическое натяжение (даН).

Линейный вес провода СИП можно взять из таблицы ниже либо из каталога производителя.

Вид СИП	(даН/м)
3×35+54,6	0,610
3×35+54,6+2EP	0,739
3×50+54,6	0,732
3×50+54,6+2EP	0,860
3×70+54,6	0,936
3×70+54,6+2EP	1,06
3×70+70	0,967
3×70+70+2EP	1,09
3×150+70	1,66
3×150+70+2EP	1,79

Примечание: EP — провода освещения.

Под действием температуры метал либо расширяется, либо сужается, поэтому и меняется натяжение провода Т. Если необходимо посчитать максимальный провис СИП, то для расчета нужно взять самый большой пролет и выбрать параметр Т исходя из температуры +40 градусов.

Независимо от климатических условий (ветер, температура, мороз) нагрузка приложенная нулевому несущему проводу не должна превышать 500даН, для нулевого провода сечением 54,6мм2 и 650даН для нулевого провода сечением 70мм2.

Получается ВЛЗ (ВЛИ) должна быть спроектирована таким образом, чтобы нагрузка на нулевой провод не превышала установленных значений.

Единственное, что смущает в этом расчете так это то, что не совсем понятно как учли толщину стенки гололеда. Ведь при обледенении проводов их вес увеличивается, соответственно и увеличивается стрела провеса и механическое натяжение. На мой взгляд в таблице определения усилия Т при температуре -5 градусов гололед и налипание снега учтено.

Вот что скажут электросети и энергонадзор, если мы сделаем пролет более 40м? По возможности пролет нужно делать согласно типовым проектам, т.е. не более 40м.

Советую почитать:

Расчет мощности жилого дома для ТУ

Расчет емкости аккумуляторных батарей ИБП

Расчет освещения точечным методом

Прикидочный расчет освещения

Ошибки при монтаже

Распространенные ошибки при установке проводов СИП:

Недостаточное или чрезмерное натяжение линии, приводящее к повышению нагрузки и преждевременному выходу из строя несущей жилы или изоляции. Для обеспечения требуемого провиса кабеля используют динамометр, встроенный в ручную лебедку.
Повторное применение прокалывающих зажимов, не позволяющее правильно закрепить кабель. Фиксаторы для СИП являются одноразовыми, в случае снятия подлежат утилизации.
Слабая затяжка стальных лент. Под воздействием перепадов температуры или ветра кронштейны начинают сползать по поверхности столба. Дефект легко устраняется подтяжкой зажима специальным инструментом.

При укладке проводов следует проверять состояние изоляции: повреждение оболочки приводит к замыканиям или поражению людей электрическим током. Кабель разматывают на поверхности без острых предметов. При обнаружении надрывов на защитном слое дефектный участок вырезают. Для стыковки кусков СИП используют обжимные гильзы с последующей изоляцией муфты. Применять кустарные методы соединения (например, скручивание жил) категорически запрещено.

Возможные льготы

На законодательном уровне утверждены правила технологического ввода жилого строения. (Постановление правительства № 861 от 27 декабря 2004 года). Подразумевается проведение линии до границы земельного участка.

Оговорены условия, при которых действует льготный тариф:

предел мощности 15кВТ;
предельное расстояние до объекта: в городской черте 300 метров, для поселений — 500;
у Энергосбыта есть возможность присоединения жилого строения к общей сети (никто специальную ЛЭП тянуть не будет).

Если все условия выполняются, владелец строения платит 550 рублей. За полугодие энергосбытовики обязаны присоединить здание к общей сети.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

промежуточные поддерживающие зажимы;
кронштейны для крепления анкерных зажимов;
кронштейны для крепления промежуточных зажимов;
анкерные кронштейны для проводов энергопотребителя;
анкерные зажимы для изолированной несущей нейтральной жилы;
анкерные зажимы для проводов энергопотребителя;
монтажные крюки;
крепежную ленту (лента должна быть из нержавейки);
скрепы из нержавейки;
бугели из нержавейки;
стяжки крепежные;
фасадные крепления для СИП;
вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.

Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

раскаточное устройство;
натяжитель бандажной ленты;
крепежные материалы;
натяжитель линии;
динамометр.

Поэтапный монтаж:

Устанавливают опоры.
На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
При помощи оборудования разматывают и подвешивают трос-лидер.
Протягивают СИП на опоры и натягивают.
Крепят кабель на опорах.
Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбеОконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Установка дюбеля
Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.
