Какие бывают кабельные каналы (короба, лотки)

Правила и хитрости монтажа

Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.

Простая прокладка

Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.

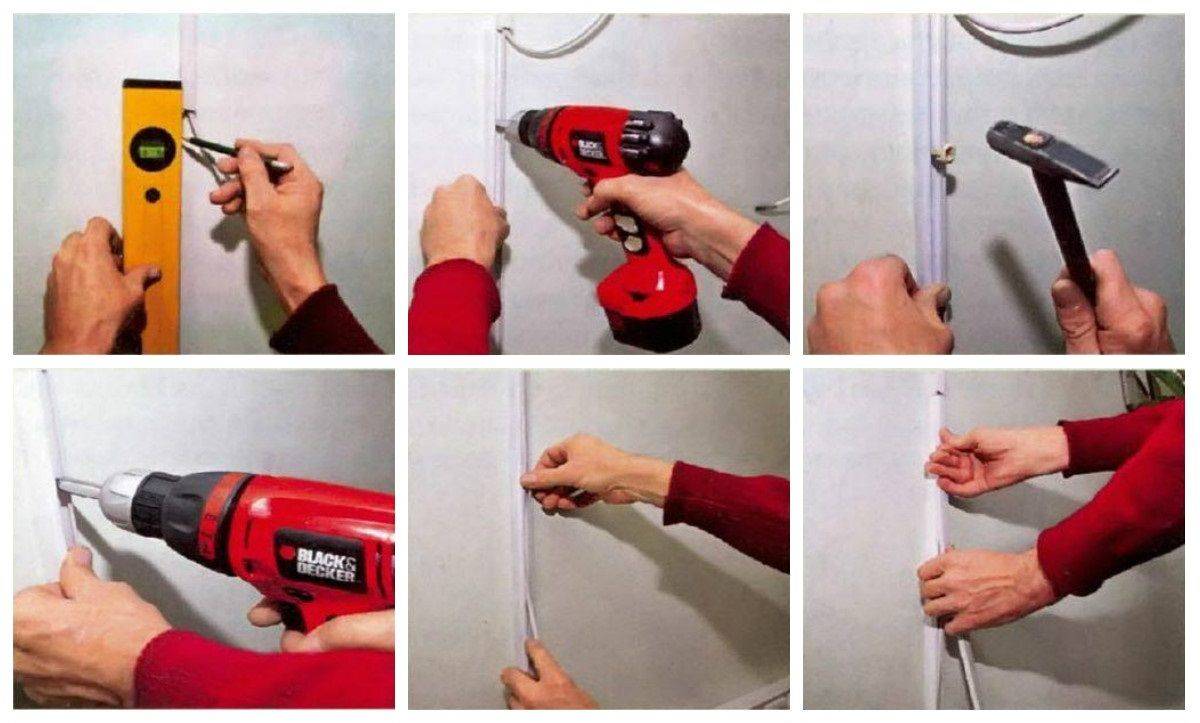

Кабельные короба устанавливаются так:

1. Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
2. Освободить первый лоток от крышки.
3. Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
4. Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
5. Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
6. Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
7. То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
8. Поместить внутрь провода.
9. Установить крышку.
10. Оборудовать вход на конечную точку (например, розетку).

Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.

Важные тонкости

Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.

Есть и другие «мелочи», которые могут пригодиться:

1. Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
2. При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
3. Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
4. Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
5. Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
6. Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.

В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.

Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

из оцинкованной стали изделия являются огнеупорными и применяются для монтажа систем видеонаблюдения и оповещения. Такие каналы обладают защитой от электромагнитных и механических воздействий;

Перфорированные магистрали из стали часто применяются на производствах

короба из анодированного алюминия защищают проводку от электромагнитного действия. Такой материал устойчив к огню, механическим повреждениям и долговечен;

Плинтус из анодированного алюминия отличаются прочностью

из огнеупорного пластика короба пользуются популярностью. Сечение таких изделий может быть прямоугольным, треугольным или квадратным.

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:

Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

• защита от механических и электромагнитных воздействий;
• простота монтажных работ;
• отличный уровень пожаробезопасности;
• разнообразные цветовые решения;
• крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

• угол 90 градусов для разворота наверх;
• наружный угол для поворота вниз;
• плоский гол 90 градусов;
• Т-образная деталь;
• X – образная секция.

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

• повышенный уровень ударопрочности;
• защита от электромагнитного влияния;
• стойкость к воздействию солнечных лучей;
• устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

• небольшой вес;
• стойкость к коррозии;
• простая система крепления;
• крышка монтируется без каких-либо инструментов;
• ПВХ-кабель канал имеет невысокую стоимость;
• возможность отрезать элемент необходимой длины;
• высокие декоративные свойства;
• простота ухода;
• отсутствует деформация при скачках температуры.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

• Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
• Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
• Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
• Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
• Короба из жёсткого профиля устанавливаются на ровные поверхности.

Как выглядит кабель-канал

Классическая конструкция состоит из:

• коробчатого основания (с прямоугольным, треугольным или фасонным профилем), которое крепится к поверхности винтами или клеем;
• крышки, оснащенной эластичными зацепами для фиксации с ответными фланцами на основании;
• соединительных элементов, позволяющих собрать из нескольких каналов единую магистраль;
• переходников для обвода внешних либо внутренних углов;
• съемных разделителей, которые предлагаются для коробов с увеличенной шириной;
• блока для установки розеток (используется только на некоторых типах каналов).

Промышленный лоток состоит из боковых направляющих и поперечин, соединенных дуговой сваркой, заклепками или болтами. Для крепления предусмотрены отверстия. Конструкция ставится на предварительно закрепленные на стене кронштейны.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Способы крепления

Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Крепление плинтуса с кабель-каналом саморезами

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

Дюбель-гвозди для плинтусов и пластиковых коробов

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Саморезы с пресс-шайбой и сверлом

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Клей жидкие гвозди для пластиковых панелей

Монтаж кабель-каналов

Разметка и нарезка кабель-каналов

Согласно общепринятым нормам, прокладка кабелей осуществляется либо горизонтально, либо вертикально. Монтаж ее под наклоном допустим только на лестничных проемах. Данные рекомендации применимы как к проводке открытого типа, так и к прокладке кабельных каналов.

Чтобы получить аккуратный ровный срез на торцевой части кабель-канала, в зависимости от толщины стенок и материала, из которого он изготовлен, можно использовать:

• канцелярский нож;
• ножницы по металлу;
• ножовку по металлу;
• болгарку малой мощности.

Чтобы получить отрезок короба конкретной длины, нужно произвести следующие манипуляции:

• соединить корпус с крышкой до щелчка;
• совместить торцевые части корпуса и крышки;
• нанести разметку на корпус и крышку;
• снять крышку с корпуса;
• разрезать каждую деталь отдельно.

Смонтированные контрукции

Данный алгоритм с достаточно большой точностью поможет вам получить детали с аккуратными краями равной длины.

Если подготавливаемый кабель-канал будет проходить через угол, то крышку в соответствующем месте не разрезают, а делают надрезы на ее боковых стенках. Во время закрепления этого фрагмента крышки на проложенном коробе ее попросту сгибают по линии надрезов. При монтаже кабель-канала на наружном углу крышка должна быть немного длиннее корпуса. По этой причине отмечать места надрезов на крышке в таком случае целесообразно после того, как корпус кабель-канала будет закреплен в нужном месте.

Крепление кабель-каналов на разных видах поверхностей

В зависимости от материала изготовления поверхности, на которую нужно закрепить кабель-канал, различаются используемые в монтаже крепежные изделия.

Для того, чтобы зафиксировать кабель-канал на деревянной поверхности, используют гвозди или саморезы, а для крепления на штукатурку и гипсокартон – только саморезы. Если же необходимо крепить кабель-канал к такой твердой основе, как бетонная стена, придется осуществить его монтаж при помощи дюбелей. Шаг между крепежами должен составлять около 60-70 см, а расстояние от крайних креплений до торцов профиля и мест стыка кабель-каналов – около 3-5 см.

При стыковке двух профилей кабель-канала, которую не планируется маскировать заглушками, целесообразно сместить друг относительно друга стыки корпуса и крышки. Эта маленькая хитрость сделает место стыка менее заметным.

Укладка проводов в кабель-каналах

В закрепленные на несущей поверхности корпуса укладываются провода. Чтобы избежать провисания проводов, внутри кабель-каналов устанавливаются специальные перемычки. Теперь остается только установить на свои места крышки кабель-каналов и работу по монтажу электропроводки можно считать завершенной.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.
• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

О видах и типах

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте компании «Кубань лоток» http://www.kubanlotok.ru/
