Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

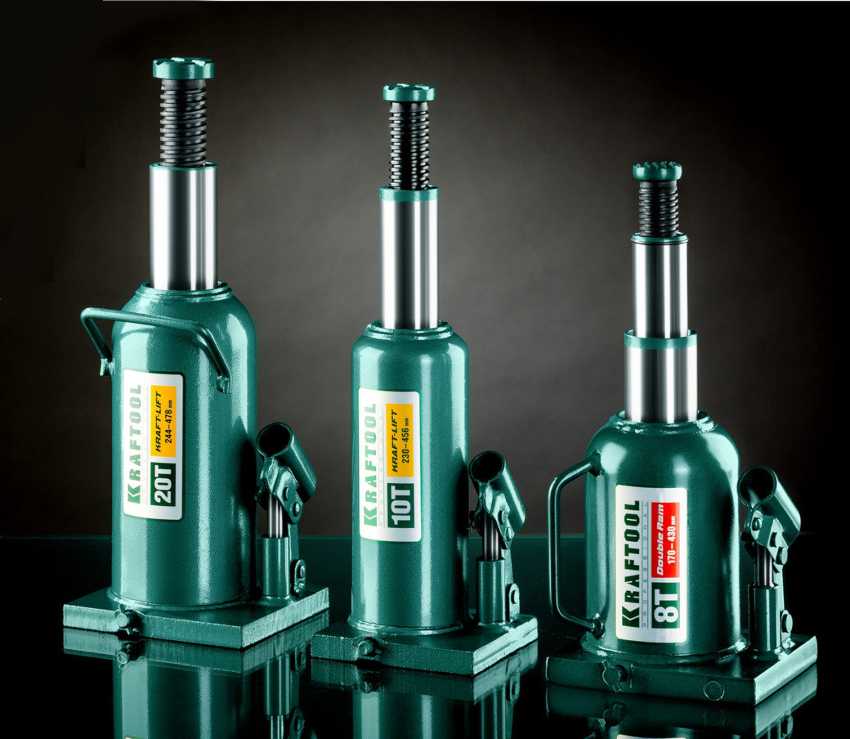

Домкрат и его особенности

Для изготовления гидравлического пресса чаще всего используют стаканный домкрат. Он имеет относительно небольшую стоимость и способен производить давление на уровне 20 тонн.

Есть два способа собрать гидравлический пресс на основе домкрата в своем гараже:

  • Положение домкрата в основании механизма (прессование вверх)
  • Положение домкрата вверху механизма (прессование вниз)

У домкратов есть параметр правильного положения. Эксплуатация некоторых домкратов исключает перевернутое положение. Поэтому перед тем, как начать работу, нужно убедиться в возможностях выбранного оборудования.

Перед началом работы над созданием гидравлического пресса настоятельно рекомендуется составить чертеж. Размеры всех деталей конструкции должны полностью совпадать, иначе при первом же использовании агрегата, конструкцию поведет в сторону.

Специалистами рекомендуется самостоятельно составить чертеж будущей системы, так как готовые варианты не всегда смогут удовлетворить владельца в плане габаритов, а также можно ошибиться с выбором типа домкрата. В таком случае будет упущена масса времени на подстройку системы к его параметрам.

Фото чертежей гидравлического пресса можно легко найти в интернете.

Пошаговая инструкция для самостоятельного создания гидравлического прессовочного оборудования.

Одним из основных действий, связанных с изготовлением гидравлического пресса своими руками является подготовка рамы. Она имеет название станина и именно внутри нее будет находиться будущий пресс. Ее прочность должна иметь некоторый запас, так как давление внутри станины осуществляется в обе стороны (и вверх, и вниз), поэтому существует вероятность того, что раму разорвет.

Первое, что необходимо сделать: нарезать все основные детали конструкции согласно чертежным данным. Нужно просверлить отверстия в конструкции. Далее устанавливается специальная пластина с помощью сварки.

Следующим действием является сборка модели. Монтирование домкрата в конструкцию – последний этап изготовки конструкции.

Для конструирования более надежной системы рекомендуется использовать швеллер и монтажные углы, а для более устойчивой работы пресса можно добавить переносную опорную балку.

Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое не только позволит сэкономить на покупке нового оборудования, но и подогнать такие параметры как габариты и мощность инструмента под собственные потребности.

Из чего собирать пресс

Для сборки пресса потребуются сварочный аппарат

Для большинства водителей гараж является мастерской, в которой выполняются не только работы по ремонту автомобиля. Там часто проводятся те или иные монтажные мероприятия, связанные с какими-то усовершенствованиями в доме или на даче. А это предполагает наличие достаточно серьезного арсенала, рассчитанного на все случаи жизни.

Для сборки пресса потребуются такие инструменты:

  • сварочный аппарат;
  • углошлифовальная машина;
  • рулетка;
  • полировальный аппарат для металла;
  • уровень;
  • угольник;
  • электрическая дрель;
  • гаечные ключи;
  • отвертки;
  • керн;
  • перфоратор;
  • малярная кисть;
  • маркер.

Из материалов нужно приобрести:

  • электроды;
  • диски для болгарки;
  • уголок 40х40 мм;
  • швеллер;
  • уголки;
  • гидравлический домкрат в рабочем состоянии;
  • средство против коррозии;
  • акриловая краска;
  • мощные пружины (2);
  • крепления, если изделие настенное.

Выполнение работ

Самый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама. Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон. Для большей стойкости домкрата приваривается прямоугольный металлический лист. Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки. Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются. После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата. Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Привариваются небольшие крючки для закрепления пружин. При нижнем расположении домкрата, относительно всей конструкции, можно ограничиться слабыми пружинами или вовсе от них отказаться. В этом случае вес всей конструкции будет давить на домкрат и тем самым задвигать шток. Пружины также не понадобятся при использовании винтового домкрата.

Если планируется применять пресс для авторемонтных работ, то удобно будет изготовить упорный шток из трубы или сломанного вала. Он понадобится для выпрессовки и запрессовки деталей.

Сборка элементов

Следующим этапом работ является сборка и подгонка всех элементов пресса. И также проверяются все сварные соединения. Сварка должна быть безупречной, любой дефект при работе под нагрузкой может привести к разрушению пресса и даже опасности возникновения несчастного случая. Финальный штрих — грунтовка и покраска всей конструкции. Пресс готов, его конструкция позволяет с легкостью извлекать домкрат в случае необходимости.

Такой несложный способ позволит обзавестить очень полезным в хозяйстве инструментом: пресс для изготовления деталей или пресс для яблок, своими руками можно сделать тот тип оборудования, который будет необходим.

Выпрессовка в домашних условиях

Заменить данные детали не так трудно, как могло бы показаться на первый взгляд. К примеру, многие владельцы автомобилей в этом удостоверились, когда производили замену деталей, руководствуясь специальной техникой для самостоятельной замены. Именно по данной причине встречается много людей, которые приняли решение собственноручно и в домашних условиях сделать замену сайлентблоков.

Первый метод

В первую очередь, узнаем о том, как это должно быть в идеале.

Рычаг, в котором нужно сделать замену резинометаллического шарнира, устанавливают на специальную проставку под пресс. На эту проставку и будет выдавливаться старый сайлент. Затем сверху устанавливают еще одну проставку — она выдавливает старую втулку. Такой метод употребляют работники СТО, так как у них имеется нужный набор проставок и мощнейший пресс в 10−20 тонн.

Второй метод

Практически у всех владельцев машин мощного пресса, естественно, нет, но у множества в гараже есть домкрат либо хорошие тиски. Если воспользоваться мощными тисками, можно удачно выдавить старые втулки по знакомому нам уже принципу: проставка для исходной втулки и проставка для надавливания на втулку.

На первый взгляд, становится непонятно, как можно домкратом выдавить сайлент? Все очень просто: нужно сварить рамку в форме прямоугольника из швеллера либо уголка, чтобы по высоте она была чуть выше рычага и домкрата. Принцип работы следующий: поставьте домкрат в рамку, затем сверху штока установите проушину рычага, а также две проставки, про которые было сказано выше. Создаем нужное давление, после чего втулка выдавливается из своего посадочного места. Необходимо подчеркнуть, что чаще всего домкрат мощностью в 3−5 тонн не в силах совладать с такой работой, поэтому рекомендуется применять 10-тонные домкраты.

Третий метод

В случае если у вас нет ни пресса, ни домкрата, но при этом присутствует сильное желание заменить сайлентблоки без помощи других, можно воспользоваться третьим методом — использование простого пресс-съемника (болт с гайкой либо же шпилька).

Принцип работы состоит в том, чтобы образовать давление с помощью постепенного закручивания гайки на шпильке, этот метод можно назвать аналогом тисков. Данная шпилька с шайбой подходящего диаметра просовывается в проушину через сайлентблок, затем с другой стороны следует надеть проставку с шайбой и закручивать гайку. Вертясь по резьбе, гайка создает нужное давление и принуждает сайлент выдавливаться в специальную проставку.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

  1. Размеры.
  2. Массу.
  3. Установку манометра.
  4. Рассчитать параметры станины.
  5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

  1. Вес.
  2. Параметры поршня.
  3. Параметры станины.
  4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

  1. Основание.
  2. Стол.
  3. Силовой каркас.
  4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

  • Предварительно обработанные доски.
  • Уголки .
  • Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

  • Основа для установки всех узлов.
  • Основная часть крепления к лобовине.
  • Для пресс короба ходовой элемент.
  • Транспортный подборщик.
  • Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Изготовление пресса своими руками

Прессу нужна устойчивая прочная опора – станина. Самое простое – это собрать ее из деревянных брусков при помощи винтов. Для изготовления металлической станины потребуется сварочный аппарат и швеллер.

Размеры рамки зависят от диаметра рабочего корпуса или параметров дренажных решеток. Поэтому, если планируется корпусная конструкция, то подготовить емкость нужно заранее.

Простейший рамочный пресс с червячным механизмом

Сваривается устойчивая конструкция. По центру верхнего швеллера вырезается отверстие под гайку винта (можно использовать старый верстачный или заказать у токарей). Гайка вваривается в рамку.


Каркас рамочного пресса из швеллера

Затем собирается деревянная дренажная решетка, которая представляет собой два слоя реек, набитых перпендикулярно друг другу. Толщина реек – не меньше 20 мм. Также необходимо установить подставку из брусков. На верхнюю доску крепится фиксатор для давящей части винта – любая подходящая по форме металлическая деталь (можно посадить на эпоксидный клей).


Деревянная дренажная решетка пресса для яблок

Поднос делается из листа нержавеющей стали, в передней части выгибается носик-сток. Остается подставить кастрюлю или другую емкость. В итоге получается пресс.

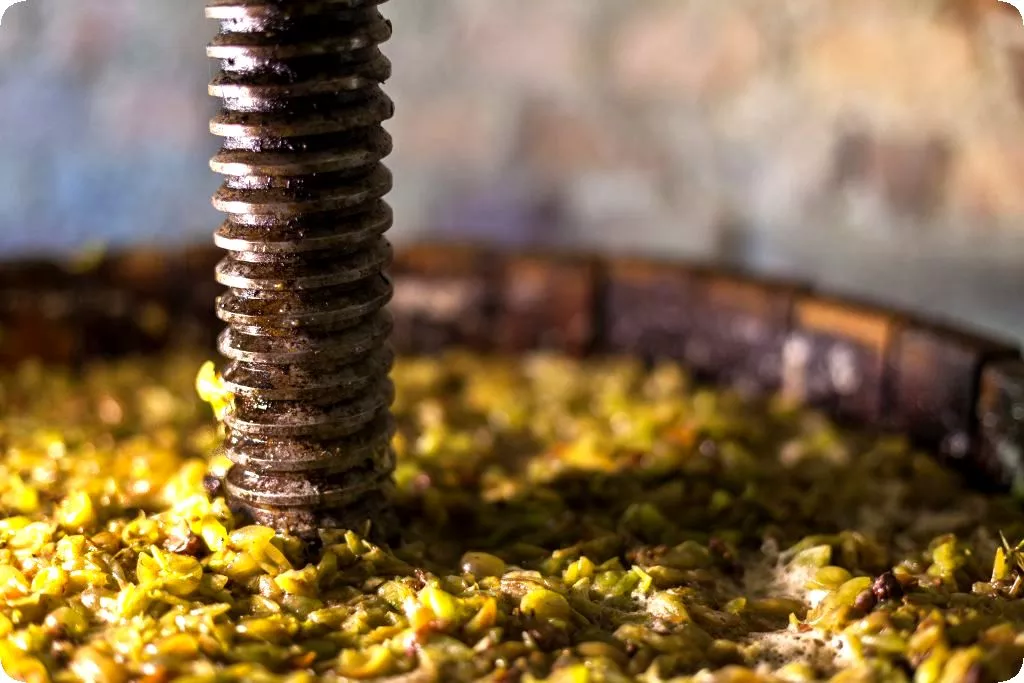

Самодельный винтовой рамочный пресс

Корпусный гидравлический пресс для яблок

Станина для гидравлического пресса собирается по тому же принципу, как и для винтового. В качестве корпуса проще всего взять уже готовую металлическую или деревянную бочку. В самом низу вырезается отверстие и оборудуется сливным носиком.

Если деревянная бочка не совсем герметичная – даже хорошо. Сок будет сливаться сразу по нескольким направлениям, в итоге все равно окажется в поддоне. На такую конструкцию сверху лучше надеть пластиковый кожух побольше диаметром, чтобы не было брызг.

Деревянный корпус можно сделать самостоятельно:

  1. Понадобится: несколько равных по размеру дощечек (можно паркетных), две полосы из нержавеющей стали и саморезы с антикоррозийным покрытием.
  2. Доски сверху и снизу прикручиваются саморезами к полосам на расстоянии примерно 10 мм.
  3. Полосы с досками сгибаются в виде круга, концы полос скрепляются болтами.
  4. В качестве поддона может быть подходящая по диаметру пластиковая миска с вырезанным внизу сливом для сока.

Еще один важный элемент – упор для домкрата. Обычно делается из дерева: нужно сбить рейки и вырезать из получившегося полотна круг чуть меньше диаметра рабочего корпуса. Можно при помощи болгарки выпилить опору из листа нержавейки.


Упор для домкрата

Дренажные прокладки делаются также, как в описании для винтового пресса, но им придается круглая форма.

В итоге должна получиться конструкция примерно как на фото.


Корпусный гидравлический пресс для яблок

Принцип функционирования и конструктивные особенности

Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.

В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.

Процесс создания механического пресса

Чтобы механический пресс показывал высокую эффективность, при его сооружении своими руками следует придерживаться всех требований. Следующая пошаговая инструкция поможет выполнить работу по созданию пресса правильно:

  1. Подготовка сосуда, куда будут засыпаться фрукты (от его объема будет зависеть количество сокосодержащего сырья при одной закладке).
  2. В сосуде при помощи дрели делают небольшие отверстия, расположенные в шахматном порядке (в качестве емкости многие используют барабан стиральной машины, вышедшей из строя).
  3. Подготавливается еще одна емкость без дна, по нижней черте стенок также просверливаются отверстия (эта емкость должна быть большей по объему, чем подготовленный ранее сосуд).
  4. Меньший сосуд вставляют в подготовленную емкость большего размера, между стенками устанавливают деревянный брусок.
  5. Создается рама в виде буквы «П» (для изготовления используют прочные деревянные бруски или стальную трубу).
  6. На перекладине рамы устанавливают прочный круг из стали или чугуна.
  7. Подготавливают таз большого диаметра, чтобы в нем можно было разместить оба соединенных сосуда (таз должен быть выполнен из материала, в котором разрешено хранить пищевые продукты).
  8. На дне таза просверливается отверстие, в котором закрепляют трубочку для вытекания сока, или устанавливают кран.
  9. Чтобы рама в процессе выдавливания сока не подвергалась опрокидыванию, рекомендуется ее забетонировать, а уже потом на ней закрепить конструкцию из сосудов.

На этом процесс сооружения завершается. Можно приступать к первой процедуре выдавливания сока

Только важно не забыть подготовить емкость, в которую будет сливаться готовый сок. Ее подставляют под сооруженный кран или направляют в горлышко емкости выходящую из пресса трубочку для стекания сока

Данный вид пресса показывает самую низкую эффективность. Для большего эффекта рекомендуется дополнить конструкцию гидравлической (домкратом) или винтовой системой давления.

Разновидности соковыжималок

Прессы, которые создаются для получения сока из фруктов и ягод, подразделяют на несколько разновидностей:

  • механические (сок выдавливают при помощи ручного гнета);
  • гидравлические (такие модели могут быть оснащены ручным или электрическим приводом);
  • пневматические (также могут быть дополнены ручным или электрическим механизмом управления).

Если принимается решение о сооружении такого устройства, рекомендуется заранее подготовить инструменты. Для простых конструкций никакого сложного оборудования не потребуется, поэтому справиться со сборкой пресса сможет каждый домашний мастер.

В зависимости от того, какой вид пресса планируется соорудить, может потребоваться аппарат для сварки. Такое оборудование имеется в наличии не у каждого дачника, и для работы с ним требуются специальные навыки. Эта проблема легко решается, если подключить к выполнению таких задач своих знакомых, выбрать другой вид пресса или заказать сварочные работы у профессиональных мастеров.

В остальных случаях потребуются такие инструменты и материалы:

  • деревянные конструкции (дощечки разных габаритов, бруски);
  • стальные рейки;
  • крепежный материал (гайки, гвозди, скобы, уголки, болты);
  • бак;
  • пила;
  • молоток;
  • кусачки;
  • ключи;
  • лист из нержавейки;
  • кран;
  • прочная ткань, обладающая фильтрующими характеристиками.

При создании пресса необходимо уделить внимание всем его составляющим. Конструкция пресса состоит из таких частей:

  • основания;
  • загрузочного корпуса, в который закладывают фрукты или ягоды;
  • решетки для фильтра (при наличии качественного фильтра гарантируется выдавливание сока без мякоти);
  • поршень;
  • опора, на которой фиксируется специальный винт;
  • сосуд.

Пресс из домкрата: критические звенья

Вибрации при работе пресса нередко выдают себя скрипом и стоном металла. Механические напряжения в элементах его конструкции неслышимы и невидимы, но способны быстро свести на нет усилия и затраты его создателя, а сорвавшаяся траверса причинить увечье и ущерб. Поэтому к выбору конструкционных материалов для пресса и его технического исполнения конструкции в целом нужно отнестись не менее серьезно.

Ошибочным решением будет сварная рама из профтрубы (поз. 1 на рис. ниже): она практически не гасит вибрации, сварные швы от возникающих при прессовке усилий подвержены растрескиванию. Профтруба достаточно массивна, весьма упруга и потому является хорошим энергоаккумулятором. Т.е., если по одному из швов поползет трещина, тяжелая, с острыми углами траверса может мгновенно сорваться и отлететь в сторону.


Примеры ошибочного и правильного технического исполнения рамы самодельного пресса

Раму самодельного пресса нужно делать из швеллеров, одинарных или спаренных. Двутавр подходит хуже: при малейшей асимметрии прижимного усилия относительно вертикальной оси рамы в полке двутавра возникают значительные поперечные напряжения, что данному виду профиля противопоказано. Кроме того, двутавр не предназначен для приема сосредоточенных нагрузок.

Сварная из одинарного швеллера рама с подкрепляющими укосинами (поз. 2 на рис.) будет достаточно надежной и устойчивой под нагрузкой прим. до 5 тс; 10-тонный домкрат для данного пресса слишком силен. Траверсы пресса на прижимное усилие до 12-15 тс нужно делать из спаренных швеллеров полками наружу, поз. 3. Это опять-таки оптимальный вариант для гаража или СТО: нет нужды делать в траверсах отверстия для прохода валов, недопустимо ослабляющие раму. Если же пресс предназначен для работы на максимальных усилиях (штамповка, формовка, гнутье), то лучший вариант – мощный одинарный швеллер (см. ниже) и рама, скрепленная болтами, поз. 4; сварка прихватами в данном случае технологическая, облегчающая сборку рамы. Болты, во-первых, исключат внезапное разрушение рамы. Во-вторых, будут хорошими поглотителями вибраций.

Какой брать швеллер?

Типоразмеры швеллера для рамы гидравлического пресса из домкрата выбираются след. образом (предполагается, что профиль из обычной конструкционной стали Ст44 или аналогичной, а траверсы цельные):

  • На усилие до 2 тс – одинарный от 80х40х4 мм; спаренный от 60х30х4 мм.
  • На усилие 2-5 тс – одинарный от 100х50х6 мм; спаренный от 80х40х4 мм.
  • На усилие 5-10 тс – одинарный от 160х80х8 мм; спаренный от 120х60х6 мм.
  • На усилие 10-15 тс – одинарный от 220х110х12 мм; спаренный от 150х75х8 мм.
  • На усилие до 25 тс – одинарный от 280х140х15 мм; спаренный от 180х90х9 мм.

Из чего делать колонны?

Самодельный гидравлический пресс со спаренными круглыми колоннами

Колонны рамы пресса работают не на изгиб, как траверсы, а на растяжение, которому металл сопротивляется много лучше. Однако конструкция колонн в основном определяет виброустойчивость пресса

Швеллер в этом отношении не идеален, вибрации он гасит неважно. Для пробы постучите молотком по отрезкам швеллера и квадратной профтрубы – они звенят почти одинаково

Гораздо глуше будет звук от сплошного стального прута. Кроме того, круглые колонны пресса хорошо принимают на себя боковые нагрузки, особенно, если колонны спаренные. В таком случае пресс получается максимально компактным и легким (см. рис. справа), что значительно или полностью компенсирует его повышенную трудоемкость.

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.


Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа.

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема

По завершении процесса осуществляется прокачка домкрата.

Характеристики прибора

Главная характеристика, которая будет главным образом определять применение пресса: максимальное усиление в области штока. При этом показатель способен варьироваться в пределах 450−5 тыс. килограмм. Для создания авторемонтной мастерской вполне хватит давления в 2 тонны, для использования в приусадебном участке — 500 килограмм.

Кроме всего этого важным считается сам размер рабочей площади и вылет самого штока — именно от них и будет составляться зависимость габаритов изготовляемых деталей. Чем мощнее будет станок, тем больше он будет весить и сложнее его будет поднимать. Так, с процессом увеличения усилия на одну тонну, вес устройства начинает умножаться на два. Чем выше показатель мощности, тем больше сам механизм и с большим количеством компонентов он и может функционировать.

  • Усилие (варьируется от 500 до 5 тыс. килограмм).
  • Общая площадь в сечении штока (чем больше площадь, тем крупнее можно сделать само изделие).
  • Высота общей заготовки (от 10 и до 25 сантиметров и зависит от диапазона вылета штока).

Настольный тип изделия считается более устойчивым, прочным и надёжным, а также с таким оборудованием будет намного проще работать. Изменять детали в нём довольно просто, детали в это время будут выходить довольно точными. Точность в выполнении работы будет обеспечена общей жёсткостью конструкции, а также монолитным корпусом.

Разновидности прессов, их различие


Общим для всех прессов для отжима сока является перфорированная корзина, в которую помещают измельчённые плоды, масса называется мезгой. Стекающий при отжиме сок должен попадать в накопитель – поддон. Детали, соприкасающиеся с соком, выполняются из твердых пород дерева, специального пластика или нержавеющей стали. Алюминий под действием фруктовых соков теряет защитную плёнку из окислов, растворяется. Конструкции различаются по способу передачи энергии:

  • механические;
  • пневматические;
  • гидравлические.

По использованному источнику энергии – ручные и электрические. Для подготовки материала к прессованию используют измельчители, которые могут быть отдельным прибором или встраиваются в прессовальную установку. От емкости корзины зависит количество полученного сока за один раз. Домашние ручные прессы для отжима сока работают циклично. Процесс продолжается от загрузки до уборки сухого остатка.

Фильтрующая часть состоит из мешковины, перфорированных блинов, деревянных решеток. Для каждого вида фруктов требуется разное усилие воздействия. Труднее всего давятся цитрусовые плоды и трава.


Шнековый пресс продавливает мякоть и сок плодов через цилиндрическое сито. Сужающийся конус позволяет вести качественный отжим, отбивая семена и кожуру. Винтовой пресс, опускающий и поднимающий давилку, простая и удобная модель с небольшой производительностью. Чаще всего именно винтовые прессы для отжима сока изготавливают в домашних условиях.


Этот принцип лежит в основе аппаратов для извлечения сока из винограда, таким прибором давят яблоки и груши. В зависимости от потребностей изменяют устойчивость рамы, емкость корзины и усилие.

Если винтовой поршень заменить эластичной мембраной, работу по отжиму может выполнить сжатый воздух, аппарат называют пневматическим прессом.


Для создания давления может быть использован автомобильный домкрат на 2 или 3 тонны. Его устанавливают сверху или внизу, в зависимости от конструкции аппарата. Но более интересным для хозяек покажется гидропресс для отжима сока Grifo. Прибор подключается к водопроводной воде.


Он тоже имеет мембрану, но она расширяется внутри перфорированного цилиндра, выдавливая из мезги межклеточный сок. Условие – давление в водопроводе должно быть 1,5 — 2 атм, но это обычный стандарт для питания сетей.

Если требуется перерабатывать большие объёмы, незаменимым станет оборудование на электрической тяге. Винтовой механизм при этом может работать как мясорубка или давить сверху, вращая винт.

Линейка цен на ручные прессы для отжима сока от 10 тысяч. Стоимость зависит от материала, вида и производительности прибора. Самые дешевые – винтовые прессы. Использование гидропривода повысит цену до 19 тысяч рублей. За гидравлический пресс с мембранным узлом потребуется заплатить около 100 тысяч рублей.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
