ИБП для газового котла

Принцип работы бесперебойника

Главная задача работы ИБП – подача в сеть напряжения достаточной мощности при отключении света. Перевод на электропитание от аккумуляторных батарей (АКБ) должен произойти за доли секунды, чтобы подключенное оборудование не успело выключиться.

Бесперебойники также способны стабилизировать напряжение, выпрямлять синусоиду и поддерживать частоту тока в пределах нормы. Но дополнительными функциями обладают не все модели.

При выборе бесперебойника для отопительной системы можно взять более мощное устройство, чтобы можно было при необходимости дополнительно подключать к нему другие приборы

Устройство ИБП неодинаково. В максимальной комплектации бесперебойник состоит из следующих элементов:

• корпус;
• аккумуляторная батарея;
• преобразователи тока и напряжения (инверторы, выпрямители и пр.);
• переключатель;
• управляющая микросхема.

Для работы подключенного оборудования важны такие характеристики ИБП:

1. Вид кривой выходного напряжения: аппроксимированная или обычная синусоида. Первый вариант менее предпочтительный, потому что является непривычным для большинства электронных устройств и приводит к их повышенному износу.
2. Потребляемая мощность. Двигатели насоса и вентилятора имеют высокие пусковые токи, поэтому максимальная производительность ИБП должна минимум в 2 раза превышать уровень потребления электроэнергии котлом.
3. Скорость переключения на резервный источник питания. Чем она выше, тем лучше для подключенного оборудования.
4. Электрическая емкость. От неё зависит время автономной работы всей отопительной системы. Для увеличения емкости к ИБП могут подключаться дополнительные внешние аккумуляторы.
5. Срок службы. Он зависит от режима эксплуатации и внутренней структуры батарей.
6. Диапазон входящих параметров сети, позволяющих бесперебойнику выдавать приемлемые напряжение, частоту и синусоиду без переключения на АКБ.
7. Наличие заземления («сквозного» ноля).

В автономном режиме ИБП способны выдавать 2 вида синусоиды:

• плавную;
• аппроксимированную.

Плавная синусоида является более приемлемой и всегда гарантирует нормальную работу подключенного оборудования.

Указанные сроки работы оборудования от бесперебойника являются ориентировочными. Точное время можно узнать путем тестирования конкретного комплекта оборудования

Стоимость бесперебойников напрямую зависит от емкости аккумуляторов, дополнительного функционала, а также соответствия выходящих параметров тока и напряжения нормативным значениям. Однако даже самый дешевый ИБП лучше, чем его полное отсутствие.

Рейтинг лучших ИБП on-line для газовых отопительных котлоагрегатов

Знакомство с техническими параметрами популярных ИБП поможет пользователю сделать профессиональный выбор нужной модификации. В этом рейтинге показан список самых рейтинговых ИБП, способных гарантировать продолжительную и стабильную работу отопительного котла, работающего на газовом топливе.

Наибольшим спросом пользуются ИБП для газовых котлов отопления от следующих производителей:

• Энергия Гарант 500, российского производителя с выходящей мощностью – 500 ВА/300 Вт. Это высокотехнологичные очень точные приборы с КПД – 98%. Время на переключение к АКБ – 8 мс. Работают в диапазоне входное напряжение – 155/275 В. ИБП обустроены интеллектуальным режимом зарядки, контролирующего емкость аккумулятора и его техсостояние, цена по состоянию на 1.01.2020 г – 8.250 руб.
• HeliorSigma 1 KSL, прибор с выходной мощностью – 1000 ВА/800 Вт, обладает чистым синусоидальным выходным напряжением и обеспечивает работу с КПД – 98%. Прибор с удобной системой управления и стабильной работой при скачках напряжения, цена по состоянию на 1.01.2020 г – 18.950 руб.
• StarkCountry 1000 Online с выходной мощностью – 1000 ВА/800 Вт. Устройства обеспечивают идеальное выходное напряжение с КПД – 98%. Активизируют работу автоматически при возникновении сложностей по параметрам напряжения. Аппаратура снабжена дисплеем, на котором отражается емкость АКБ и иные характеристики. Обустроен 3-мя разъемами питания, цена по состоянию на 1.01.2020 г – 19.395 руб.
• Lanches L900Pro-H 1 kVA, с выходной мощностью – 1000 ВА/900 Вт и двойной системой преобразования тока. Предполагается использование с внешними батареями. Имеет большой интервал входного напряжения 110 – 300 В, хотя работает при низком КПД – 85%. Устройство обустроено подходящей панелью управления, цена по состоянию на 1.01.2020 г – 15.057 руб.
• БАСТИОН SKAT-UPS 2000/1200, с выходной мощностью – 2000 ВА/1200 Вт, работает в широком интервале входного напряжения от 170 до 270 В, при этом функционирует с низким КПД – 85%. Прибор имеет UPS, которая позволит подсоединить нагрузку напрямую, цена по состоянию на 1.01.2020 г – 18.300 руб.
• PowercomImperial IMD-825AP, с выходной мощностью – 825 ВА/495 Вт. Технология изготовления — самая современная. Аппаратура работает в автономном варианте на протяжении нескольких часов, при этом имеет довольно продолжительный период собственной зарядки – 6 часов, цена по состоянию на 1.01.2020 г – 6.590 руб.
• Штиль SW1000SL, с выходной мощностью – 1000 ВА/900 Вт и технологией онлайн. Аккумуляторные батареи непрерывно используются в работе, по этой причине смена источника питания осуществляется практически мгновенно, с КПД – 95%. Прибор имеет элегантный и малоразмерный корпус с ЖК-дисплеем с подсветкой и обилием опций, цена по состоянию на 1.01.2020 г – 23.950 руб.
• CyberPower VALUE1500ELCD, с выходной мощностью – 1500 ВА/900 Вт. Первый из фаворитов ИБП для отопительных агрегатов, работающих на газообразном топливе. Гарантирует надежную передачу электроэнергии, сохраняя продолжительную работоспособность котла даже при длительных аварийных сбоев в энергосети, цена по состоянию на 1.01.2020 г – 12.950 руб.
• Энергия ПН-500, с выходной мощностью – 500 ВА/300 Вт. Многофункциональное устройство, автоматически контролирующее параметра входного напряжения. Принадлежит классу интерактивных ИБП, с высокой эффективностью работы с КПД – 98%. Очень быстро заряжается и гарантирует стандартную работоспособность газового котлоагрегата, в том числе и при мощных скачках напряжения, цена по состоянию на 1.01.2020 г – 8.100руб.

Правила эксплуатации

Стоимость аккумуляторов для котла отопления, хотя и варьируется емкости и качества, в любом случае высока. Чтобы добиться долгой и надежной работы, придется следовать эксплуатационным требованиям:

• Соблюдайте рекомендации производителя по зарядке/разрядке;
• Выполняйте требования по хранению и использованию, в том числе, соблюдению температурного режима эксплуатации.

На видео показано подключение ИБП к аккумулятору:

• Элементы подсоединения тщательно заизолируйте, а шины заземлите. Клеммы плотно затяните. Следите за чистотой поверхности аккумулятора.
• Соблюдайте расстояние до котла и элементов системы отопления – менее 75 см, если не предусмотрены тепловые экраны. Аккумулятор надежно закрепите.
• Не реже раза в три месяца проверяйте напряжение. Хорошо заряженный аккумулятор покажет на тестере 12,6-12,9 вольт. Если заряд меньше, требуется подзарядка. Если батарея обслуживаемая, то раз в три месяца проверяйте уровень и плотность электролита. Жидкость должна закрывать платины на 1 см. Плотность – в пределах от 1,2 до 1,3 в зависимости от температуры наружного воздуха.
• Для соединения используйте медные провода с сечением 7-8 мм длиной не более 2-3 метров.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Обзор популярных моделей

Какой фирмы источник лучше покупать? Подбор проводится на основе характеристик и отзывов пользователей. Представляем рейтинг востребованных у потребителей моделей.

«Штиль АБП-200Т»

Модель относится к типу online, оснащается внешним аккумулятором. Частота напряжения — 50 Гц. Подходит для котлов, насосов, охранных сигнализаций. Емкость 17 Ач позволяет устройству поддерживать питание до 1 ч 15 мин. В комплекте идет кронштейн для навешивания на стену. Помимо этого есть инвертор на 24 В, зарядка, блок управления и коммутации. Подключается к сети евровилкой, имеет автоматический предохранитель для защиты от замыкания.

Стоимость — от 16 000 рублей.

Владислав

Долго подбирал ИБП для оборудования «Бакси». Остановился на приборе «Штиль» из-за подходящей емкости и стоимости. Дополнительно подсоединил несколько батарей. Уже год как все исправно работает. При отключении электричества «Штиль» быстро срабатывает и поддерживает котел включенным.

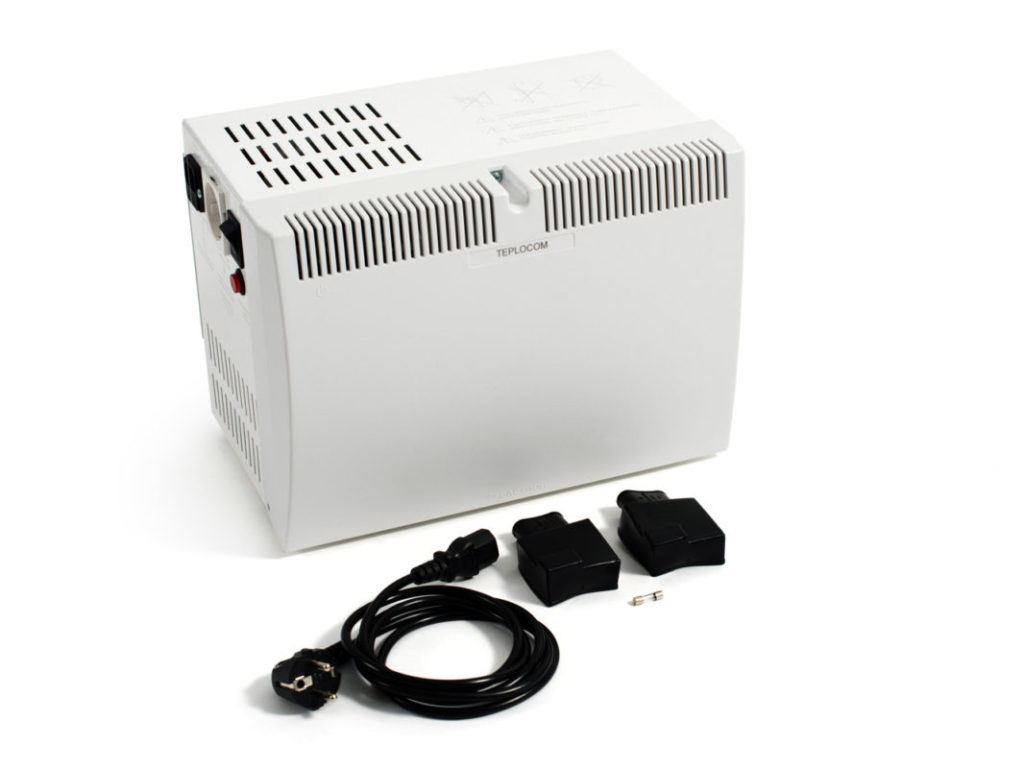

«Теплоком»

Изделие от компании «Бастион» включает две батареи. Время работы зависит от емкости, может быть продолжительностью до нескольких суток. В этом случае каждая АКБ по 12 В. Емкость составляет 40–200 Ач. Мощность в зависимости от модели 450–600 Вт. «Теплоком» обеспечивает стабильной синусоидой, его корпус располагается на стене в четырех положениях. На панели расположены индикаторы режимов.

Цена — от 5 000 рублей.

Павел

После раздумий, как быть: покупать газовую технику с бесперебойником или выбрать энергонезависимый прибор, остановился на первом варианте. К модели «Протерм» выбрал источник от фирмы «Бастион». К нему в комплекте шли зарядные батареи. Единственный недостаток устройства — это шумное вращение вентилятора.

Luxeon UPS 500

Автономный ИБП совмещает в себе несколько устройств: стабилизатор, аккумуляторы, сетевой фильтр и блок защиты. Мощность составляет 0,5–1,5 кВт. Батарея заряжается до 10 А. Работу Luxeon UPS 500 контролирует электронный микропроцессор. Диапазон вырабатываемой синусоиды от 100 до 280 В. Встроен вентилятор для защиты от перегрева. Большой ЖК-дисплей отображает все установки и текущие режимы.

Стоимость — от 6 000 рублей.

Олег

После частых перебоев со светом задумался о покупке бесперебойного источника. Искал вариант со стабилизатором, чтобы защищал детали от резких скачков в сети. Luxeon UPS 500 пользуюсь уже три месяца, никаких нареканий. Одно неудобно — ручной запуск после отключения. А так, покупкой доволен.

Устанавливать дополнительный источник питания или нет, решать вам. Учитывайте частотность отключений электроэнергии в вашем доме. Если это происходит регулярно, тогда ИБП необходим не только для поддержания постоянной температуры в помещении, но и для сохранности техники.

Выбор

Первое, что нужно учесть при выборе бесперебойника:

• Мощность циркуляционного насоса.
• Класс его энергопотребления.
• Время, на которое отключают свет.

Для чего нужно знать класс энергопотребления. Предположим, мы имеем насос 45 Вт. В момент запуска происходит скачок мощности, т.е. он потребит больше Вт

Важно, чтобы он не превысил мощность ИБП. Если насос у вас класса А, частотный преобразователь снижает пусковой момент до 1,5 от обычной мощности

Тогда максимальный показатель мощности будет равен 45х1,5=67 Вт.

Если вы не знаете класса энергопотребления насоса, лучше подстраховаться и взять коэффициент 6. Тогда расчёт будет выглядеть так: 45х6=270 Вт.

Время работы ИБП будет зависеть от количества и ёмкости батарей. Однако увеличивать число батарей не дёшево и не все бесперебойники позволяют использовать дополнительные батарейные блоки.

ИБП со встроенными батареями используют большей частью для смягчения скачков напряжения – превращения пилообразной их формы в ровную синусоиду. Обеспечить работу котла, в случае выключения, они могут лишь на 20 минут.

Другой вариант – ИБП с зарядным устройством, к которому можно подсоединять внешние аккумуляторы.

Время автономной работы рассчитывается так:

(Ёмкость аккумулятора) х (на напряжение в цепи) : ( полную мощность в ВА)

Примечание: Чтобы перевести суммарную мощность из Вт в ВА, её нужно разделить на 0,7.

8-12 часов автономной работы – хороший показатель для ИБП. А для аккумуляторов оптимальная ёмкость – 100А/ч.

Схема работы ИБП по технологии Offline

Линейно-интерактивный, или Он-лайн ИБП выбрать?

Если котёл газовый или на дизеле, лучше подойдут Он-Лайн приборы. Можно использовать и Линейно-интерактивные, но дополнительно установив к нему стабилизатор напряжения.

Для котлов на твёрдом топливе можно выбрать более дешёвый линейно-интерактивный ИБП.

Ошибки, которые часто допускают, выбирая ИБП:

• Время автономной работы определяется не мощностью прибора, а ёмкостью аккумуляторов.
• Если в маркировке стоит индекс LT – это означает, что ИБП идёт с внешними батареями, которые не входят в стоимость агрегата. Их нужно купить дополнительно – без них прибор работать не будет.
• Цифры, которые указаны в модели – это не Вт, а ВА.
• Воздержитесь от покупки ИБП сомнительных производителей.

Производители, зарекомендовавшие себя, как надёжные – Fiamm, Leoch, Delta, AQQU,CSB, Inel.

Газовое отопление остается популярным по причине низкой стоимости топлива. Однако установка дымохода для газового котла требует знаний и определенного опыта, так как требования к монтажу очень строгие из-за повышенного риска взрывоопасности. Читайте о том, какие виды дымоходов существуют и как их установить. О том, что такое парокапельные обогреватели и где их применяют, читайте в этой статье.

Примерные цены

На рынке ИБП представлены различные модели на все виды кошельков. Линейно-Интерактивный ИБП для отопления можно купить за 5800 – 9400руб.

Модель Он-Лайн серии будет стоить от 12300 руб. есть агрегаты за 20, 33, 75 и за 100 тыс.руб.

Как уже говорилось, аккумуляторы не входят в комплект ИБП – их нужно покупать отдельно.

В зависимости от модели и ёмкости, один АКБ можно приобрести за 2300-11000 руб.

Покупка и установка ИБП может показаться излишней тратой времени и средств. Однако есть вероятность лишиться дорогостоящего оборудования и остаться в холодное время года без отопления. И если взвесить все «за» и «против», затраты бесперебойник уже не кажутся так велики.

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Выбор ИБП

Сразу оговоримся, что бесперебойник для котла – это совершенно не одно и то же, что для компьютера, а аккумулятор от автомобиля не подойдёт, как заменитель АКБ для отопительной системы. Параметры этих агрегатов совершенно разные, и используя их не по назначению, можно потратить впустую деньги и навредить технике.

Итак, специальные блоки БП для отопительного оборудования могут быть:

1. Резервными (или Off-Line). Не производят стабилизацию напряжения, а значит, не удовлетворят прихотливую автоматику котла. Кроме того, понижение напряжения в сети, бесперебойник воспринимает, как сигнал к переходу на резервное питание. А поскольку падение напряжения бывает довольно часто, эти «холостые» смены режимов быстро изнашивают технику.
2. Линейно – интерактивными. Стабилизируют электричество и накапливают его впрок. Но чтобы перейти с режима на режим, такому прибору понадобится время – около 3 — 7 мсек. Ничтожно мало, но ощутимо для автоматики. Хотя КПД такого варианта выше всех (90 – 95%) и уровень шума самый низкий, всё же стоит остановить выбор на третьем типе бесперебойников.
3. Двойного преобразования, или Оn-line. Именно его принцип работы был описан выше. Электрический ток вначале превращается в постоянный (он может одновременно заряжать АКБ), и сразу преобразуется в переменный нужных параметров и питает технику. Под защитой такого ИБП, котёл всегда «на связи» — для перехода от сети на аккумуляторы не понадобится нисколько времени. Хотя такие преобразования требуют некоторых затрат ресурсов (от чего КПД снижается до 70 %), всё-таки именно данный вид считается наиболее совершенным и надёжным.

Определившись с разновидностью агрегата, переходят к выбору технических параметров. В продаже имеются приборы:

1. Однофазные.
2. Трёхфазные.

Для частных домовладений обычно приобретаются однофазные модели.

Бесперебойник для отопления

Рабочее напряжение – ещё один важный показатель, особенно там, где неудовлетворительное качество сетевого напряжения. Говоря просто, этот показатель – границы, в которых ИБП будет работать, не переключаясь на аккумуляторы. Если напряжение упадёт ниже установленного уровня, бесперебойник сочтёт это за отключение.

Как рассчитать диапазон:

• В течение длительного времени нужно снимать показания напряжения в конкретной сети и фиксировать все отклонения от нормы, чтобы найти максимальные.
• ИБП приобретается с запасом в обе стороны.

Например, если наблюдались скачки до 237 Вольт (+ 8 %), то покупается ИБП, с диапазоном 220 ± 10 %.

Аккумулятор и мощность зарядки

Аккумуляторы для бесперебойной работы котла должны медленно отдавать заряд, и выдерживать множество повторяющихся циклов «заряд – разряд».

Автомобильные этого не умеют, а специальные представлены на рынке двумя модификациями, отличающимися содержимым:

1. Гелиевые.
2. Стекловолоконные.

Гелиевые. Первые имеют в составе густой гель, который не вытекает, даже при опрокидывании. Циклов перезагрузок он выдержит около 600. Однако пригодным для жилья их можно назвать условно (разрабатывались для военных самолётов), поскольку при закипании могут взорваться.

Стекловолоконные, или AGM, чаще всего продают в паре с бесперебойниками. Они более безопасны (им не страшна перезарядка), хотя и служат в два раза меньше. Кроме того, от владельца потребуется иногда заглядывать в устройство и проверять уровень электролита.

Мощность самого блока БП

Это не то же самое, что ёмкость батарей, но мощность ИБП также должна быть рассчитана исходя из общей мощности всех агрегатов, подключённых к нему (например, котёл и насос). Суммировав мощность, добавляют около 20 % и приобретают бесперебойник с таким запасом.

Подбирают блок к аккумуляторам по принципу 1:10, то есть сила тока бесперебойника (в Амперах), может быть в 10 раз меньше, чем ёмкость аккумуляторной батареи. Например, для эффективной зарядки АКБ на 60 Ач, требуется блок с показателем 6 А.

Покупая более мощный бесперебойник, можно увеличить возможную нагрузку на него (подсоединяемых аккумуляторов). А чтобы увеличить время работы приборов, нужно приобретать аккумуляторы большей ёмкости.

Виды источников бесперебойного питания

Теперь вы знаете, что бесперебойник обеспечивает стабильное выходное напряжение

Это важно для нормальной работы узлов и деталей техники: насоса, клапанов, модулей. Но это не значит, что можно использовать любое устройство

Например, компьютерный источник не подойдет для котла отопления, потому что его автономный режим длится всего 10–15 минут. К тому же для фазозависимого агрегата важна правильная «фазировка» цепи.

По техническому устройству бесперебойник делится на три вида:

Off-line (офлайн). Самые простые модели. Работа их также проста: в настройках установлено максимальное и минимальное напряжение. Когда значения в сети пересекают эту отметку, реле переключается на батареи. Как только показания нормализуются, происходит обратное переключение с аккумулятора на основную цепь. Минусом устройства является задержка переключения, отсутствие стабилизатора. Плюсом — простое подключение и низкая стоимость.

Line-interactive (линейно-интерактивные). По сравнению с предыдущей, конструкция включает стабилизатор. Это позволяет обезопасить прибор во время скачков в сети. Line-interactive способен поддерживать технику в течение 15–20 минут. Однако реле также включается с задержкой, что на короткое время оставляет котел без электроснабжения.

Online (онлайн) с инвертором двойного преобразования. Изначально переменный ток (200 В) преобразуется в постоянный (12 В). Затем инвертор снова преобразует его в переменный, но уже с чистой синусоидой. Срабатывает устройство мгновенно. Это лучший выбор для газового котла. Но имеется один недостаток — высокая цена.

По способу установки:

• Настенного типа. Компактные устройства с АКБ, которые можно подключать выносным способом.
• Напольного. Мощные бесперебойники для большой нагрузки. В промышленных целях несколько изделий последовательно соединяются для увеличения мощности.

Критерии выбора ИБП для циркуляционного насоса

Напряжение и мощность

В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.

Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА

Время работы в автономном режиме

В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.

В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.

Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».

Форма выходного сигнала

Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.

Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.

Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида

Тип ИБП

Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.

Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.

Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).

Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:

• обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
• постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
• очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
• возможность подключения внешних аккумуляторных батарей;
• наличие сквозного нуля для корректной работы фазозависимых котлов;
• возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).
