Монтаж инфракрасного отопления
Монтаж инфракрасного отопления дает возможность создать комфортную температуру в помещении без использования традиционных радиаторов и скрытых систем отопления. Эта технология становится все более популярной и предлагает простой и эффективный способ отопления дома или квартиры.
Технология монтажа инфракрасного отопления предельно проста и позволяет быстро и качественно установить систему отопления. Основная часть работы сводится к размещению инфракрасных обогревателей на определенной высоте от пола. Все необходимые электрические соединения и кабели укрываются специальными каналами, что придает установке аккуратный вид.
Подготовка к монтажу
Перед установкой инфракрасного отопления необходимо произвести тщательную подготовку помещения
Важно убедиться, что стены и потолок не имеют повреждений, чтобы избежать утечки тепла. Также следует проверить электрическую систему и предусмотреть необходимость дополнительной разводки
Установка обогревателей
После подготовки помещения можно приступать к установке инфракрасных обогревателей. Они размещаются на стене или потолке с помощью специальных крепежных систем. Оптимальным расстоянием между обогревателями является 1-1,5 метра.
Для монтажа потолочных обогревателей используются специальные крепления, которые обеспечивают надежное крепление и позволяют настроить угол наклона. Стенные обогреватели могут быть установлены на высоте 1,5-2 метра от пола.
Подключение и настройка
После установки обогревателей необходимо осуществить их подключение к электрической системе. Это может быть выполнено либо самостоятельно, либо с участием специалистов. После подключения следует провести настройку инфракрасной системы отопления, указав необходимую температуру и режим работы.
Монтаж инфракрасного отопления полностью завершен после подключения и настройки всех обогревателей. Теперь вы можете наслаждаться комфортной и экономичной теплой атмосферой в своем доме или квартире.
Плюсы и минусы
У сравниваемых приборов есть общие плюсы и минусы (подробно рассмотрены здесь). Однако разное строение и принципы работы выявили индивидуальные сильные и слабые стороны устройств. Это дает возможность путем сравнения их преимуществ и недостатков, сделать предварительные выводы: что лучше — кварцевый или инфракрасный обогреватель.
Кварцевый обогреватель
У кварцевой панели много положительных сторон:
- высокая эффективность — КПД прибора 75-95%;
- быстрый нагрев панели — около 20 мин., после чего идет интенсивный процесс отопления;
- простая конструкция — там попросту нечему ломаться;
- простая и быстрая установка на пол или стену;
- большая тепловая емкость, позволяющая длительное время поддерживать комфортную температуру в комнате после отключения;
- высокий уровень герметичности, позволяющий использовать устройство в помещениях с повышенной влажностью;
- большой срок эксплуатации — от 20 до 30 лет;
- бесшумная работа (при добавке в панель керамики иногда слышно потрескивание при нагреве и остывании);
- перепады напряжения или кратковременные отключения электроэнергии не сказываются на качестве обогрева — спасает панель, накопившая тепло;
- хороший дизайн, позволяющий вписать прибор в интерьер без проблем;
- имеется возможность подключения разного рода автоматики в виде климат-контроля или терморегулятора, что значительно повысит эффективность работы кварцевой плиты;
- способность работать от умной розетки — включается и выключается смартфоном.
Недостатки также имеются:
- довольно высокая цена;
- вес панели, затрудняющий транспортировку и навешивание на стену — не каждая выдержит такую нагрузку;
- в комплектации отсутствует терморегулятор (есть всего лишь у десятка моделей из нескольких сотен);
- повышенный расход электроэнергии, не совпадающий с паспортными данными (там, как правило, уравнивают мощность и потребление электричества, что не соответствует реальному потреблению из-за естественных потерь);
- как и все обогреватели, сушит воздух, хотя производители утверждают обратное;
- хрупкость панели;
- при выходе из строя нагревательного элемента прибор ремонту не подлежит;
- высокая температура поверхности корпуса — можно получить ожог;
- бюджетные варианты имеют непривлекательный вид и небольшой эксплуатационный ресурс.
Инфракрасный обогреватель
Многолетний опыт эксплуатации позволил выделить у кварцевых рефлекторов следующие преимущества:
- доступные цены;
- быстрый нагрев помещений;
- высокая эффективность — 87-95% (не обогревается потолочное пространство);
- отсутствуют конвекционные потоки, поднимающие в воздух пыль;
- практически равномерное прогревание помещения по высоте. При этом в районе пола температура всегда выше, что идеально подходит к пословице «держать голову в холоде, а ноги в тепле»;
- простая установка;
- легкий вес, позволяющий без особого труда переставлять прибор из комнаты в комнату или перевозить на дачу и обратно;
- длительный срок эксплуатации;
- ремонтопригодность — сгоревшую или поврежденную трубку можно заменить;
- не требуется сервисное обслуживание;
- о корпус рефлектора нельзя обжечься;
- компактные габариты, позволяющие поставить прибор на подоконник;
- обладает эффектом тепловой пушки — позволяет быстро и равномерно просушить стены, одежду, покрашенный автомобиль и т.д.;
- интересное исполнение — всегда можно подобрать под оформленный интерьер;
- безопасная эксплуатация, включающая автоматическое отключение при опрокидывании, решетку с лицевой стороны (предостерегает от ожогов), отсутствие вредных испарений при повреждении колбы.
Минусы есть. Как же без них:
- длинноволновое излучение вредно для человека. Поэтому накал спирали не должен превышать +300oС (максимально возможные температуры –+1200oС);
- длительное воздействие прямых лучей на тело человека вызывает неприятные ощущения. Поэтому кровать не должна находиться в зоне прямого облучения;
Красивая картинка, но так не должно быть.
- встроен термостат, но это бессмысленно, т.к. сильно снижает эффективность работы прибора — отключения не превышают 10 минут, а разогрев спирали требует дополнительной электроэнергии;
- быстрое остывание помещения при отключении прибора;
- красный свет в ночное время негативно сказывается на психическом состоянии человека — утром проявляются вялость и апатия. Избежать проблем поможет ночник, но это дополнительные расходы на электроэнергию.
Сравнение производителей
На российском рынке довольно широкий ассортимент ИК-панелей всех типов, разнится также характер работы поставщиков. Некоторые являются лицензированными дистрибьюторами оборудования известных западных фирм, другие собирают свои панели из недорогих комплектующих китайского производства. Соотношение цены и качества достаточно типично, как и для другой климатической техники.
| Модель | Neoclima IR-0.8 | AEG IWQ 180 | Roda RL-3.0 | Frico HP 300 | Ballu BIH-T-2.0 |
| Производство | Россия | Италия | Германия | Швеция | Россия |
| Тип нагревателя | Керамический | Открытая кварцевая трубка | Керамический | Керамический под Армстронг | Открытый ТЭН |
| Мощность, кВт | 0,7 | 0,6/1,2/1,8 | 3 | 0,3 | 2 |
| Выход на номинальную мощность, мин | 2,5 | 0,5 | 3 | 2 | 1 |
| Минимальная высота/эффективная дальность, м | 2,5/3,5 | 2,5/4,2 | 2,5/4 | 2,2/3,5 | 2,5/4,5 |
| Отапливаемая площадь при основном/дополнительном нагреве, м 2 | 06/11 | 16/30 | 30/60 | 3/7 | 20/40 |
| Размеры ДхШхВ, мм | 1180х147х43 | 175х610х100 | 1630х410х70 | 593х593 | 1785х110х45 |
| Вес, кг | 4,5 | 1,2 | 24 | 5,4 | 4 |
| Цена, руб. | 2200 | 3900 | 7000 | 12800 | 4300 |
Виды и типы модульного инфракрасного отопления
На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.
Точечные ИК-обогреватели
По внешнему виду напоминают обычные лампы.
Крепятся к стене с помощью кронштейна либо ставятся на пол.
Очень часто используются в качестве элемента интерьера.
Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.
Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.
Плёнка Плэн
Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.
Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.
Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.
Греющие гипсокартонные
Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).

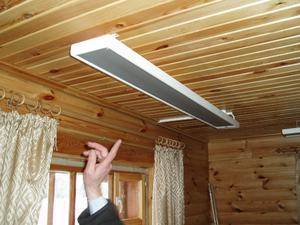

Потолочные панели
Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).
Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.
Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.
Настенные
Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.
Всегда можно увеличить мощность, но это приведёт к дополнительным расходам на электричество. Поэтому настенные панели рекомендуется ставить как дополнительный источник тепла для обогрева холодных зон.
Фото 3. Настенные УФ-панели, монтированные в комнате под окном, подходят в качестве дополнительного источника тепла.

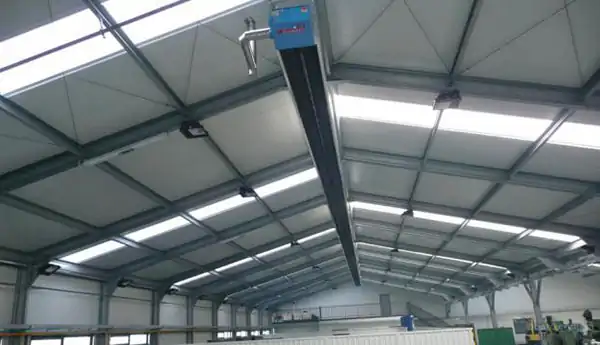

Газовые радиаторы
Газовые обогреватели излучают инфракрасные лучи, которые возникают в результате сжигания воздушно-газовой смеси, находящейся внутри устройства. Приборы этого типа очень мощные, а в ряде случаев из-за высокой мощности их противопоказано использовать для домашнего обогрева.
Инженеры рекомендуют устанавливать приборы этого типа для обогрева больших помещений (фабричные помещения, закрытые спортивные площадки, торговые помещения и так далее).
Фото 4. Газовые инфракрасные панели в большом помещении, обладают большой мощностью, поэтому их не применяют в доме.
УФ-излучатели на потолок с водяным теплоносителем
Представляют собой сложные замкнутые устройства, в которых инфракрасные лучи нагревают воду, в дальнейшем подающуюся в трубы в качестве теплоносителя. Такие системы используются в промышленности, а монтаж в частных домах неоправдан по экономическим причинам (поскольку быстрее и дешевле поставить более простое устройство).
ИК-система для теплого пола
Представляют собой модульные пластины или плёнку, которую размещают под деревянным паркетом. Нагретое покрытие не воспламеняется и полностью безопасно, с пожарной точки зрения. Рекомендуется использовать как вспомогательный источник питания. Например, можно установить напольные пластины и ИК-лампу — в таком случае пластины будут нагревать пол, а лампа — стены и объекты в помещении.
Способы передачи тепла

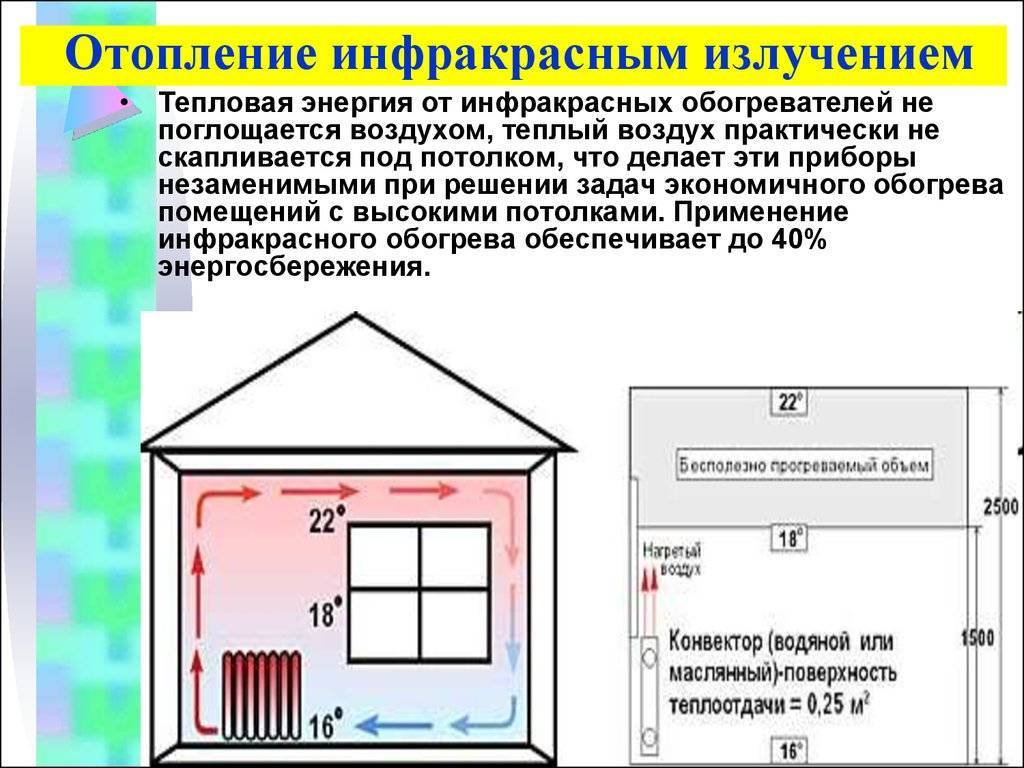

Первый способ передачи тепла — конвективный. Яркими представителями приборов, работающих по принципу конвекции можно назвать электрические конвекторы, которые нагревают воздух своими электронагревательными элементами. Воздух нагревается внутри конвектора и поднимается вверх, его место заполняется холодным воздухом. При данном способе обогрева в помещении наблюдается естественная циркуляция воздуха, которая возможна потому, что холодный и теплый воздух имеет разную плотность. Холодный воздух всегда находится внизу, а теплый воздух с меньшей плотностью, всегда будет стремиться вверх.

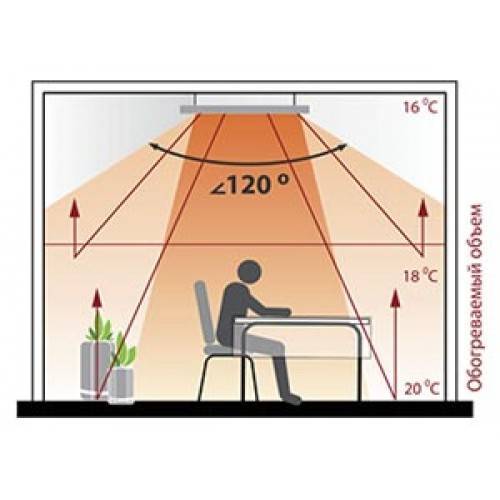

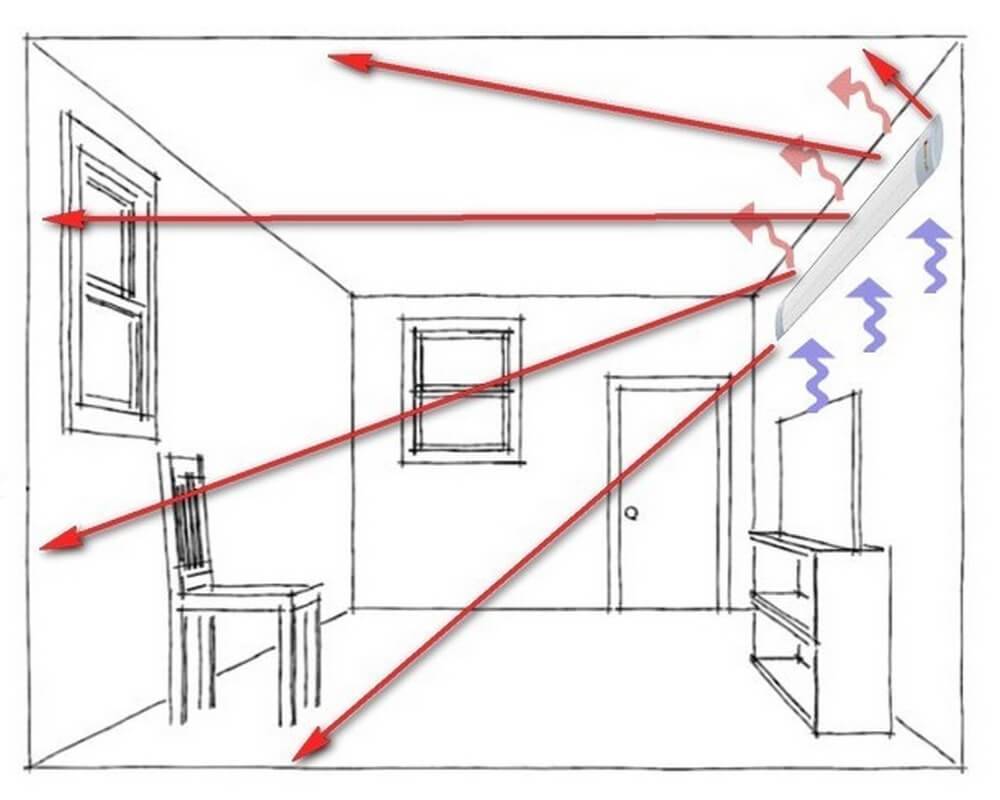

Второй способ — радиационный, то есть передача тепла происходит за счет излучением. Следует сразу заметить, что с радиоактивным излучением этот способ передачи тепла ничего общего не имеет. Как пример излучения инфракрасных лучей, можно назвать Солнце.
Волны инфракрасного излучения имеют определенный диапазон излучения, они не нагревают воздух, но нагревают предметы или объекты, встречающиеся на их пути. Например, солнечное излучение нагревает поверхность земли и все, что находится на ней, а воздух прогревается конвективным способом от Земли. Инфракрасное излучение, в зависимости от температуры источника тепла, бывает коротковолновым или длинноволновым.
Благоприятно воздействует на человеческий организм длинноволновое инфракрасное излучение. Коротковолновое инфракрасное излучение вредно для человека и может вызывать разные патологии кожи, так как оно не проникает внутрь организма. Ик-обогреватели с коротковолновым излучением могут использоваться только в таких помещениях, как ангары или хозяйственные сооружения, где нет длительного присутствия человека.
Солнце не единственный источник тепла, излучающий инфракрасные волны. Все тела, которые имеют определенную температуру, в том числе и человеческое тело, могут излучать инфракрасные волны. Примером инфракрасного излучения можно также назвать огонь, печку в доме и др.
Насколько безопасно инфракрасное излучение?
Некоторые люди путают ИК-излучение с ультрафиолетовым или рентгеновским. А они, как известно, наносят определенный вред здоровью человека. Однако ультрафиолетовые волны и инфракрасное излучение – абсолютно разные вещи. Специалистами давно было доказано, что ИК-волны не наносят никакого вреда для здоровья человека. Они излучают тепловые волны такой же длины, что и организм человека.
Однако, осуществляя производство инфракрасных обогревателей, производителями закладываются в них волны, которые могут иметь разную интенсивность, поскольку приборы различаются между собой своим предназначением: отдельные установки создаются для использования в небольших по площади комнатах. Другие же выступают в качестве решения для больших по площади помещений. Если, например, взять инфракрасный обогреватель, вред от которого может быть незаметен, предназначенный для установки в большом зале, и разместить его в небольшой комнате, то создаваемая им температура приведет к перегреву. А в этом случае последствия, которые негативно отразятся на здоровье человека, гарантированы.
Промокоды со скидками на светильники
https://youtube.com/watch?v=j_EH33VrB-Y
Виды ИК обогревателей
Мы уже знаем, что источником энергии в ИК обогревателях являются длинные волны. Но излучать их могут поверхности с кардинально разными температурами. Разговор о том, какой инфракрасный обогреватель лучше лишен смысла – каждый из них имеет свое функциональное назначение, зависящее от характеристик конкретного помещения.КАРБОНОВЫЕ нагреватели действуют благодаря разогреву лучевой трубки и относятся к высокотемпературным источникам.Это, учитывая длину волны, безопасно,при условии изолированности корпуса от прямого прикосновения.
ПЛЮСЫ. Высокая интенсивность излучения очень быстро выполняет свою основную функцию – обогрев.
МИНУСЫ. Температура трубки способствует сжиганию на своей поверхности пыли и осушает воздух, но происходит это лишь в малом радиусе действия.
ВЫВОД. Карбоновые обогреватели рекомендовано располагать в местах, удаленных от дыхательных органов человека либо с частым смещением воздушных масс.
Это означает, что наилучшим применением карбоновых инфракрасных обогревателей являются помещения с большим объемом и высокими потолками (от 3 м), а так же открытые площадки снаружи дома. Причем место крепления обогревателя рекомендовано на высоте около 3-3,5 м. Чаще всего под крышей навеса или потолком (угол стыка потолка и стены) помещения.
Никакой другой тип обогревателя в подобных пространствах не справится со поставленной целью быстрее, лучше, экономичнее.
КЕРАМИЧЕСКИЕ (КЭН) обогреватели внешне очень похожи на карбоновые. Та же трубка, распространяющая лучи на 1800.На задней поверхности отражатель, возвращающий лучевой поток в помещение.
ПЛЮСЫ. Волны средней длины, также как и длинные минуют обогрев воздуха, воздействуя непосредственно на предметы. Излучение керамической трубки меньшей интенсивности, благодаря чему нет необходимости удалять обогреватель на почтительное расстояние, как в случае с карбоновым.
МИНУСЫ. Некоторые полые керамические обогреватели нельзя располагать вертикально из-за риска смещения разогретой спирали. Но вряд ли можно назвать недостатком необходимость четко следовать инструкции, указанной на упаковке.
ВЫВОД. Керамические инфракрасные обогреватели наиболее подходят для отопления жилого сектора и небольших (даже очень малых) помещений. Их часто используют в ИК саунах и банях. Размещать можно как на стенах так и на потолке на высоте до 2,5 м.ПЛЕНОЧНЫЕ (ПЛЭН) обогреватели являются источниками мягкого тепла. Здесь генератором длинноволнового излучения является тонкая алюминиевая пластина.
ПЛЮСЫ. Температура поверхности алюминиевой пластины достаточно мала и не способна как либо изменить состав воздуха либо стать источником ожога.
МИНУСЫ. Обогрев помещения происходит медленнее, чем это делает карбоновый аналог. Эффективность работы напрямую зависит от площади и качества пластины – на ней не должно быть следов окисления, налета или механического повреждения.
ВЫВОД. ПЛЭНы рекомендованы в качестве безопасного источника основного отопления для малогабаритных помещений в случае, если правильно рассчитана их мощность, площадь и количество для каждого конкретного интерьера.
Наиболее подходящие для них места расположения:
- стены (уровень не выше человеческого роста и не ниже спинки стула – источника механического повреждения),
- «теплый пол» (с поверхностью из теплопроводящего материала, например, керамическая плитка),
- потолки высотой до2,3 м,
- даже такой«ласковый» обогреватель нельзя располагать ближе 50 см от продолжительного пребывания головы человека (на стене в изголовье кровати либо сбоку от рабочего места).
Так же пленочный обогреватель может выступать в качестве дополнительного местного отопления («теплый пол»в ванной или детской комнате, на стене рядом с рабочим местом или над диваном,но не ближе 50 см от головы сидящего).
Основные виды инфракрасных обогревателей
Инфракрасные обогреватели для дома представлены на товарном рынке разнообразными видами и характеристиками.
Классификация приборов
Различают обогреватели по следующим особенностям:
- По типу размещения. Выпускаются потолочные, настенные, напольные и плёночные. Первые два вида размещения предполагают стационарное использование. Крепятся они с помощью кронштейнов или крючков, соответственно на потолок или стену. Так как конструкция легковесная, особые требования к крепежу не предъявляются. Напольные приборы имеют в своей конструкции специальную стойку, на которой устанавливаются в любом месте на полу. Особый вид — плёночные приборы. Нагревательным элементом здесь является гибкий резистовый кабель, который прогревает наружную металлическую плёнку.
- По мощности излучения. Инфракрасные обогреватели для дома изготавливаются мощностью от 200 Вт до 2,5 кВт, а предназначенные для использования на производственных участках — свыше 2 кВт.
- По диапазону используемых волн. Волны, лежащие в диапазоне от 5,6 до 100 микрон, называются длинноволновыми. Они имеют рабочую температуру около 600 градусов и совершенно безвредны для человеческого организма. Диапазон от 2,5 до 5,6 микрон называется средневолновым, температура нагревания может составлять 1 тыс. градусов. Такие устройства применяют в помещениях с высокими потолками. Коротковолновые, использующие длину волны до 2,5 микрон, считаются вредными для организма человека, используются для потолочного крепления на высоте 5−7 метров.
- По виду используемого нагревательного элемента обогреватели конструктивно разделяются на ламповые, панельные, плёночные. Ламповые выполняются с трубчатым нагревательным элементом. Различаются они формой, наполнением колбы (вакуум или газ), материалом спирали. Обычно в своём составе, кроме лампы устройства, имеют отражатель и защитный прозрачный экран. Панельные обогреватели выпускаются в виде плоских щитов различных габаритов. Сам нагреватель выполняется из кварца или карбонита.
- По способу запитывания приборы могут быть электрическими, газовыми и дизельными.
Галогенные лампы отличаются низкой стоимостью, но при их работе виден свет нагрева. В то время как кварцевые и карбоновые хотя и дороже, но работают в невидимом спектре для человеческого глаза.
https://youtube.com/watch?v=oq-LQSlXDlM
Микатермический обогреватель
Такое устройство является новым технологическим решением на рынке ИК обогревателей. Источником излучения в приборе является пластина. Выполнена эта пластина в несколько слоёв из слюды, благодаря чему тепловое излучение распространяется равномерно, и нагрев происходит очень быстро. В обязательном порядке содержит защиту от перегрева и опрокидывания устройства.
Основные достоинства заключаются в экономичности, так как расходы энергии ниже почти на 30 процентов по сравнению с другими типами ИК нагревателей. Температура корпуса не превышает 50 градусов, полная бесшумность. Разные вариации корпуса делают такое изделие ещё более привлекательным. Большая степень мобильности. Основным производителем является фирма Polaris. Недостаток такого нагревателя — его цена.
Расчет мощности
Чтобы купить прибор оптимальной мощности, производится расчёт теплового режима квартиры. Для этого используется следующая формула: КТ = (ОП x РТ x ПК) / 860. Расшифровка формулы:
- КТ — количество тепла.
- ОП — объем помещения. Если помещений несколько, то сначала отдельно рассчитывается объем каждого, а затем результаты суммируются.
- РТ — разница температур. Допустим, на улице –5 °C, а хочется получить в помещении +15 °C — чтобы найти РТ, нужно от +15 °C отнять –5 °C. Получим: 15 – (–5) = 20.
- ПК — поправочный коэффициент, размер которого меняется в зависимости от типа стен. Если стены деревянные, то он будет равен 4, если используется стандартная кирпичная кладка в один слой — 3, в два слоя — 2, бетонные теплосберегающие плиты — 1, улучшенные теплосберегающие системы — 0,5.
- 860 — специальный поправочный коэффициент, на который делят результат, чтобы единицы измерения перевести в киловатты.
Внимание! Эта формула приблизительная. Для более точного подсчёта рекомендуется обратиться за помощью к квалифицированному специалисту
Инфракрасное отопление загородного дома
Сегодня многие потребители не знают, какую систему отопления выбрать. Специалисты считают, что инфракрасный обогрев дома — это современное и продуманное решение, ведь именно такая система имеет множество преимуществ.
https://youtube.com/watch?v=jBZE1y6yIns
Что нужно сделать для того, чтобы установить такое отопление?
В первую очередь, для того чтобы начать процесс монтажа системы инфракрасного отопления, нужно иметь всю необходимую информацию о таких параметрах как:
Площадь дома, в который будет устанавливаться система
То есть, необходимы четкие размеры комнат, их количество, также не стоит забывать об оконных проемах.
Нужно иметь представление о теплоизоляции всего дома.
Необходимо обратить внимание на то, какая мощность выделяется на здание.. Перед монтажом системы желательно проверить максимальное напряжение в электросети дома
Сделать это очень просто. Для этого нужно включить как можно больше электрических приборов, и во время их работы измерить напряжение в сети дома. Показатели должны колеблется от 220 и до 230V, допустимое отклонение всего в 10-20%
Перед монтажом системы желательно проверить максимальное напряжение в электросети дома. Сделать это очень просто. Для этого нужно включить как можно больше электрических приборов, и во время их работы измерить напряжение в сети дома. Показатели должны колеблется от 220 и до 230V, допустимое отклонение всего в 10-20%.
Поэтому, если вы заметили, что отклонение больше допустимой нормы, в таком доме стоит использовать стабилизаторы напряжения. Далее нужно взять план дома, если его нет, то необходимо такой составить, и после произвести расчет инфракрасного отопления, в частности системы.
В первую очередь, нужно отметить, какие помещения будут отапливаться. Обычно выбираются такие комнаты как:
- кухня-гостинная;
- спальная комната (их может быть несколько);
- с/у (ванная комната и туалет);
- прихожая;
- кладовка или подсобное помещение.
Примерно для всех этих комнат будет необходимо от 6 и до 8 обогревателей.
