Греющий кабель для водопроводных труб

Саморегулируемые нагревательные кабеля

DEVI предлагает и еще один вариант нагревательных кабелей, они также подходят для обогрева трубопроводов, им не требуются термостаты, включаются непосредственно в электрическую сеть. Необходимо отметить, что экономически оправдан такой кабель только при относительно коротких трубопроводах, т.к его цена в два раза выше, чем описанный кабель deviflex DTIP 18.
   Можно легко посчитать, при каких условиях происходит экономия, с дешевым кабелем и терморегулятором или без него, но с дорогим кабелем. Конечно, с дешевым кабелем и терморегулятором работа происходит более в экономичном режиме.
   Переводя на понятный язык, дорогие теплорегулирующие нагреватели изменяют сопротивление кабеля в зависимости от температуры, а соответственно и выделяемая мощность. С повышением температуры выделяемая мощность кабеля уменьшается, а при понижении температуры мощность увеличивается. Таким образом, мощность выделяемая кабелем саморегулируется в нужных пределах. Из диаграммы видно, что мощность потребляемая нагревателем devi-pipeguard (26 Вт/м при температуре 10°С) меняется от 7 до 45 Вт/м в диапазоне температур от -40°С до +60°С.
   Так как подключенный кабель выдерживает  температуру 65°С, кабель можно отрезать нужной длины, практически это единственно возможное решение при обогреве трубы для слива конденсата воды. Саморегулирующий шнур представляет собой два параллельных электрические провода, между которыми находится специальный композитный полимерный токопроводящий материал. При повышении температуры материал расширяется, расстояние между частичками увеличивается и, соответственно, растет электрическое сопротивление, а мощность уменьшается. При понижении температуры происходит обратный процесс, и кабель начинает нагреваться сильнее

Важно еще то обстоятельство, что процесс нагревания происходит не одинаково по всей длине кабеля, мощность нагрева меняется для разных частей провода.
Кроме всего прочего, саморегулирующий обогреватель DEVI чрезвычайно актуален для защиты водостоков и водосточных труб от замерзания. Но важно учитывать, что этот тип кабеля необходимо применять со специальные набором DEVI, которые обеспечивают герметичность соединения для безопасной эксплуатации в этих условиях.
Уже говорилось, что непременным условием для наиболее эффективного функционирования нагревательной системы удобнее использовать с внешним терморегулятором.
DEVI предлагает широкий набор нагревательных кабелей с применением терморегуляторов, наиболее подходит для этих целей контроллер dеvireg 330.
Регулятор температуры имеет датчик приспособленный для монтажа на трубе

Модель dеvireg 330 выпускается в трех вариантах, наиболее подходящая (№ 19113620), регулирует температуру в диапазоне от -10 C до +10 C, управляет нагревателями с током потребления до 16 А. Он достаточно чувствителен, температурный интервал включения и выключения 0,4 C.

Система защиты от замерзания труб.

Виды нагревательных кабелей — резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов.1. Резистивные — состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные — с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий — греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень тепловой подачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся приспособления кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками — переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение.

Электрический кабель с сальником

xLayder 40R-85

​Фото:https://market.yandex.ru

Секции xLayder при изготовлении железобетонных конструкций крепятся к арматуре, что исключает вероятность случайного смещения, хотя кабель в принципе устойчив к механическим повреждениям и полностью герметичен. Подключение осуществляется с одной стороны. Для установки не нужно прокладывать дополнительный силовой провод. Длина бухты 85 метров. Мощность нагрева — 40 Вт. Стабильные рабочие показатели исключают вероятность кипения и выгорания проводов. Равномерное прогревание гарантирует быстрое затвердевание бетона даже в условиях низких температур.

Греющий кабель резистивный xLayder 30R

Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Способы монтажа

Монтажные работы могут выполняться двумя основными способами:

  1. Когда провод крепится снаружи трубы.
  2. Когда — устанавливается внутри нее.

Оба метода имеют свои нюансы. При выборе способа прокладки кабеля также нельзя забывать о дополнительной теплоизоляции трубопровода.

Линейный способ

Чаще проводят монтаж провода линейно, когда кабель для обогрева водопроводной трубы крепится снизу. Несмотря на простоту, способ имеет свои преимущества, основной из которых — защита. В этом случае будет минимизирован риск нарушения целостности проводки, а нагревательный элемент не пострадает от механических повреждений сверху. Крепить электрокабель следует в нижней части. Фиксация должна быть крепкой. Тогда мороз не прихватит водопровод, в случае резкого понижения температуры.

Крепление вдоль трубы Источник prom.st

Кольцевой метод

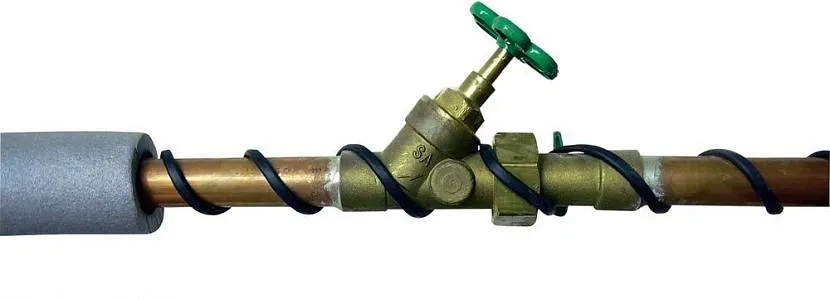

Спиральный способ позволяет размещать проводник по внешнему радиусу трубы. Этот вариант необходим для местности с низкими температурами в зимний период. За счёт кольцевого оборота, водопровод лучше нагревается. Минус способа только в том, что потребуется более длинный кабель

Чтобы увеличить нагрев и правильно закрепить изделие, важно соблюдать шаг пересечения не чаще, чем 5 см

Кольцевая намотка греющего кабеля Источник www.dobroeteplo174.ru

Монтаж отдельных узлов при прокладке кабеля снаружи трубы

Если требуется установить кабель на отдельных металлических опорах, потребуется больше материала, чтобы организовать лучшую теплоизоляцию. Для этого применяется только саморегулирующий провод. Сложность может вызвать монтаж термодатчика, который будет препятствовать перегреву конструкции. Он должен быть размещён в той точке, где будет самый низкий показатель нагревания

Важно соблюдать расстояние датчика от кабельной линии: не ближе метра

Особенности обогрева разных объектов

Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.

Теплица

Для укладки контура обогрева грунта внутри теплицы необходимо:

  1. Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
  2. Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
  3. Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
  4. Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
  5. Подключить систему обогрева к сети и проверить ее работоспособность.
  6. Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
  7. Восстановить плодородный слой.

Труба

Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).

В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.

МатериалУдельная мощность, Вт/мПримечание
Металл40При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева.
Пластик30

Пол в доме или квартире

Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи

При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна

При обогреве труб такая система иногда вообще невозможна.

Устройство резистивного кабеля

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

Разрез двух видов резистивного кабеля

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

  • Большая мощность и отдача тепла, что нужно для трубопровода с внушительным диаметром или при немалом количестве деталей фасона (тройники, фланцы и т.д.)
  • Несложность конструкции при доступной стоимости. Такой кабель для обогрева водопроводной трубы с минимальной мощностью стоит 150 рублей за метр.

К недостаткам системы относится следующее:

  • Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
  • Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Вариант установки

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

  • Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
  • Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Вариант в разрезе с саморегулирующимся проводом для подогрева

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

инструкция, устройство и монтаж; как используется нагревательный кабель для водопровода?

Нагревающий кабель для водопровода представляет собой проводник с высоким сопротивлением. Как известно из школьного курса физики, он нагревается при прохождении через него электрического тока. Такие свойства отлично применяются для защиты труб от образования в них льда, если отсутствует возможность проложить их, ниже уровня промерзания грунта.

Если нет денег на фирменный кабель, то изготовить его можно и самостоятельно из материалов доступных в любом строительном магазине. Правда чтобы организовать систему саморегуляции придётся стать профессиональным электриком. Зато температура кабеля будет автоматически изменяться при необходимости, что обеспечит экономию электроэнергии.

Область применения нагревательного кабеля довольно широка, от тёплых полов в доме, до поддержания в уличных трубах температуры воды, для защиты их от промерзания. Именно на втором варианте мы и остановимся подробнее. Водопроводная труба с греющим кабелем может быть закопана практически под самой поверхностью земли, поскольку она не боится отрицательных показателей на шкале градусника.

Принцип работы кабеля заключается в том, что через него пропускается электрический ток. А поскольку в качестве жилы используется сплав с низкой проводимостью, то происходит его нагревание. Причём кабель обогревающий для водопровода преобразует электрическую энергию в тепловую практически без потерь, поскольку процесс происходит без использования химического окисления или использования топлива. Вокруг жилы располагается экран из алюминиевой фольги или медная сетка, а воздействие окружающей среды исключается с помощью поливинилхлоридной оболочки.

Интересным новшеством является саморегулирующийся нагревательный кабель для водопровода. Он автоматически меняет свою температуру в зависимости от изменения её в окружающей среде. Как утверждают производители, исключено его перегревание или перегорание. Следовательно, он является практичным, долговечным и экономически выгодным.

Как сделать кабель для обогрева водопроводных труб своими руками?

Поскольку наша родина богата изобретателями и народными умельцами, то немного поискав можно найти варианты создания нагревательного кабеля своими руками. Он будет стоять намного дешевле фирменного, но по функциональности никакого различия не наблюдается. Самодельный подогревающий кабель для водопровода следует мастерить из провода, используемого для протяжки телефонной полевой связи. Поскольку его применяют даже во время военных действий, то он наверняка является довольно надёжным для нашей затеи.

Монтаж греющего кабеля для водопровода сделанного самостоятельно следует выполнять только снаружи трубы, поскольку он абсолютно не обладает пищевой изоляцией. Поверх его следует ещё раз утеплить, что позволит снизить затраты электроэнергии в два раза. Допустимый ток должен быть не более девяти ампер, иначе есть риск вызвать перегревание трубы, если в ней по какой-либо причине не окажется воды. Такое самодельное устройство можно использовать и для обогрева наружной канализации, замерзание которой ещё более нежелательно, чем водопровода.

Как подключить кабель для обогрева труб

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

  • строительный фен,
  • бокорезы или ножницы,
  • кримпер для обжима гильз или плоскогубцы,
  • стриппер для снятия изоляции, вместо него можно применить нож,
  • плоскогубцы с узкими носами,
  • обычные плоскогубцы,
  • нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

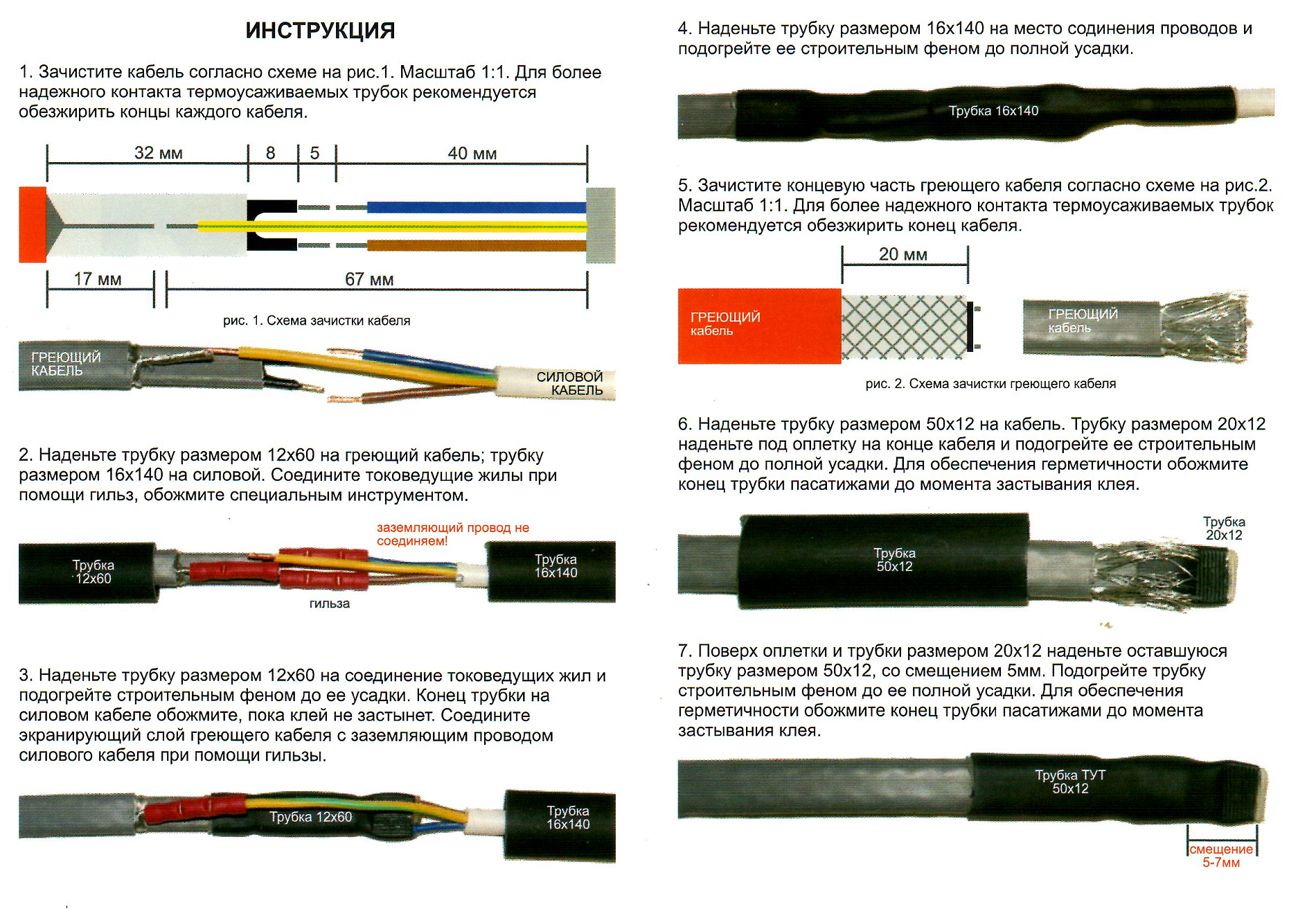

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном. Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.

Как подключить кабель для обогрева труб Как подключить кабель для обогрева труб внутрь и снаружи своими руками. Советы по установке и схема монтажа греющего кабеля на водопровод – муфтирование и подключение к сети.

Подключение греющего кабеля к сети и управление температурой

На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 — 5 метров.

При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

  1. Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
  2. Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
  3. Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
  4. Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
  5. В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

  • для теплых полов,
  • борьбы с обледенением на крышах,
  • для обогрева водопровода и канализации,
  • поддержания тепла в трубопроводах с горячей водой.

Основное отличие всех видов терморегуляторов — температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 — +3 градуса, отключения — +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

Рис. 20 Подключение греющего кабеля и последующие способы теплоизоляции трубы

Теплоизоляция греющих кабелей

При укладке снаружи обязательно используют тепловую изоляцию — она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы — вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

  1. Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
  2. Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
  3. Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
  4. Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
  5. Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Какие типы существуют

Даже в пределах своего класса различные модели греющего кабеля внутри трубы имеют небольшие, но важные различия.

Обычно мы спрашиваем диаметр трубы, длину обогреваемого участка, т.е. сколько нагревательного кабеля вы собираетесь проложить внутри трубы. Есть ли изгибы, нет ли незапланированных изгибов и прямых изгибов на 90°. Если да, то на каком расстоянии от впускного отверстия. В каком режиме должна работать система и каковы условия.

Саморегулирующиеся нагревательные кабели различаются по мощности и диаметру, даже если разница составляет 1,5 мм. Есть различия по жесткости, и внешнему изоляционному материалу: пищевой или бытовой.

Например, если у вас классический стандартный бытовой водопровод, то достаточно приобрести греющий кабель небольшой мощности. Даже минимальной мощности и экономичного саморегулирующегося кабеля будет достаточно, чтобы растопить окружающий лед, а напор воды очень быстро смоет его.

Более высокую мощность стоит учитывать, если у вас водопроводная труба большого диаметра, например, диаметром 40 и выше, это имеет смысл. Если вам нужен нагревательный кабель в канализации 110 и выше — необходима ещё, более высокая мощность.

Если у вас водопроводная труба небольшого диаметра —  следует искать греющий кабель с минимальным сечением, чтобы он не занимал внутренний диаметр трубы.

Если есть повороты, более мягкий кабель имеет гораздо больше шансов их преодолеть. Для длинных дистанций, от 15 м , жесткости обычно достаточно.

Основные маркировки

10SeDs2-CF -самый экономичный и самый продаваемый нагревательный кабель для помещений

SRF10-2CT самый дешевый отечественный, внутренний нагревательный кабель

15SeDs2-CF -мощный, пищевой, химически стойкий, подходит для труб большого диаметра

До 2013 года сертификация была обязательной для нагревательных кабелей, используемых в пищевых продуктах. Сертификации подлежали только греющие кабели с фторполимерной изоляцией. С тех пор эта сертификация была прекращена.

В настоящее время на рынке представлены модели греющих кабелей внутри трубы с фторполимерной изоляцией (с пищевым покрытием), которые легко пройдут эту сертификацию, и модели из обычного термопластика, полиолефина, которые ее не пройдут.


Маркировка

Несмотря на отзыв сертификата, рекомендуется использовать греющие кабели с фторполимерным покрытием (для пищевого применения) для обогрева пищевых труб и греющие кабели с термопластичным покрытием для бытового применения (например, для труб водоснабжения бани).

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
