Гофрированная труба для прокладки кабелей и проводов

Технические характеристики

Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.

Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.

Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.

Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.

Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.

Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.

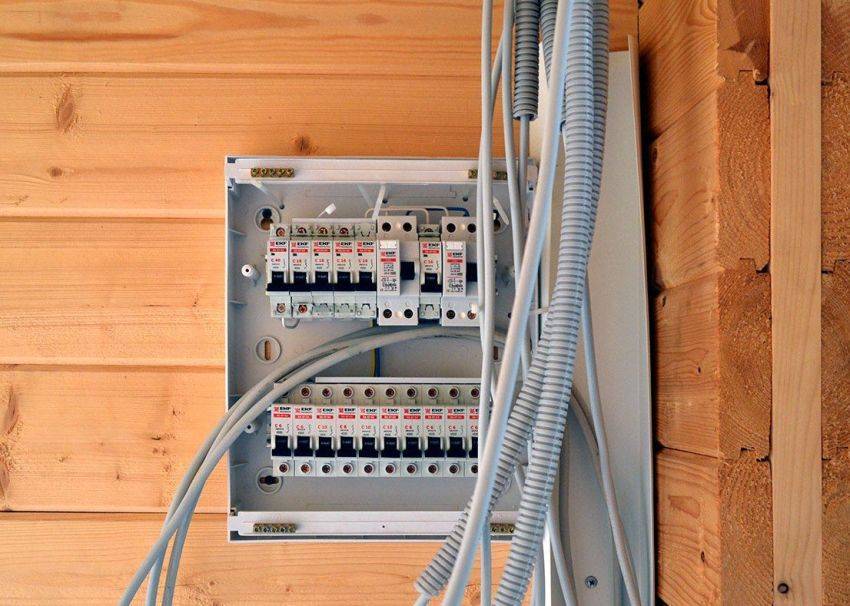

Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров. Технические характеристики пластиковой модели. Технические характеристики пластиковой модели

Технические характеристики пластиковой модели

Ошибки и правила монтажа кабеля в гофре

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

нельзя протягивать в одной гофре сразу несколько кабельных линий

силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний

если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

на линии освещения как правило используется гофра d=16мм

на силовые розетки диаметром не менее 20мм

под коаксиал для видеонаблюдения – не меньше 25мм

под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

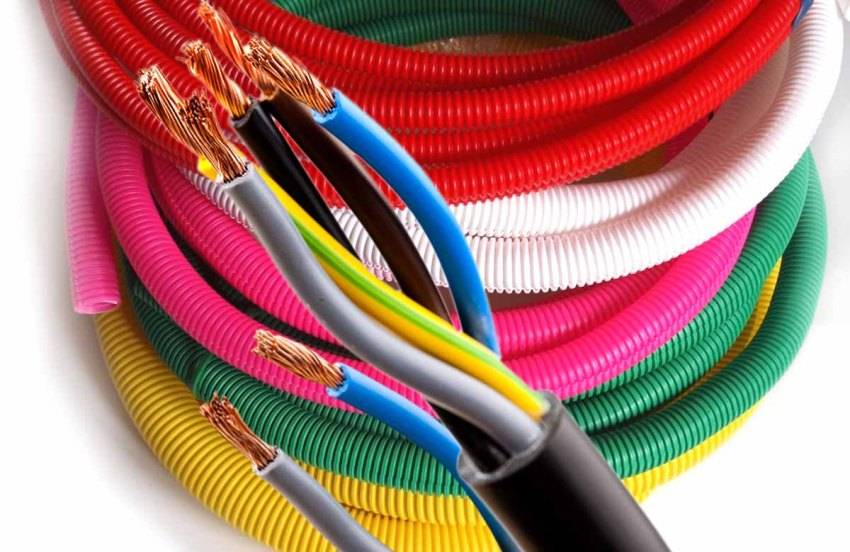

Отличной защитой от повреждений является гофра для проводов и кабеля. Данное приспособление понадобится при протягивании кабеля под землей или при проведении электропроводки внутри здания. Гофрированная труба важный атрибут любой скрытой проводки. Как ее грамотно выбрать мы и расскажем в данной статье.

От качества подобных изделий зависит безопасность всего здания

Что такое полимерная гофрированная труба для кабеля

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.

Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени

Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.

Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.

Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.

Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики

ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током

Гофра для проводов и ее наиболее важные свойства

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.

Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.

В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

Главным предназначением гофрированной трубы является применение ее в качестве канального кабеля в процессе обустройства электросетей

Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.

В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:

• дорожек и клумб;
• бассейна или фонтана;
• бани и сауны;
• искусственного водоема;
• площадки для мангала и барбекю;
• крытой галереи или террасы.

В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

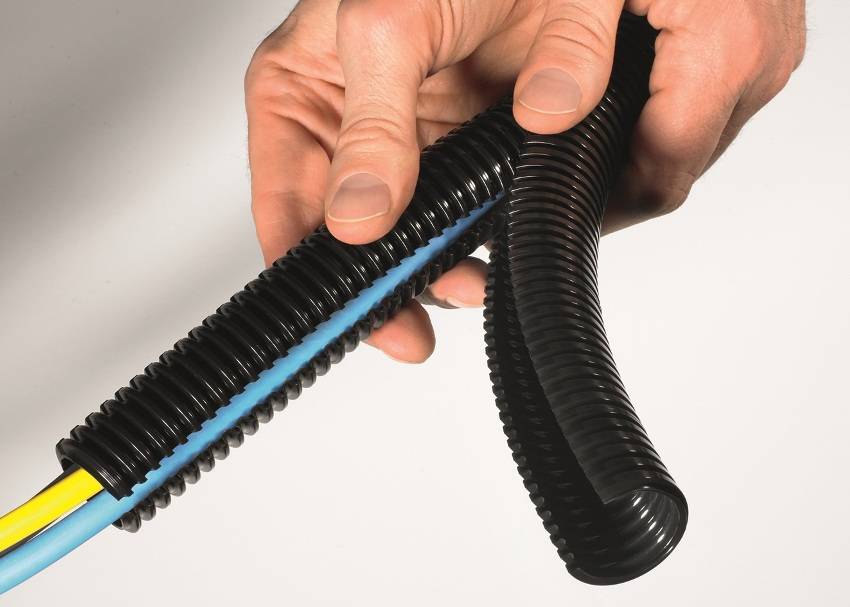

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые;
• металлические.

Металлическая гофра для кабеля

Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:

• многообразие вариантов;
• высокая прочность;
• устойчивость к температурам и химическому воздействию.

Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:

1. Для защиты от больших механических повреждений.
2. При укладке в легко возгораемых строениях.
3. В месте пересечения трубопровода с электропроводкой.

Пластиковая гофра для кабеля

Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:

• электрических;
• телефонных;
• телевизионных;
• компьютерных.

Пластиковая гофра имеет такие достоинства:

• доступность в цене;
• соответствие требования пожарной безопасности;
• самозатухание при возгорании;
• гибкость;
• удобство монтажа.

Среди недостатков можно выделить:

• потеря прочности при замерзании;
• порча после воздействия УФ-лучей;
• размягчение при нагревании;
• неустойчивость при повышенной влажности;
• некрасивый внешний вид.

Полиэтиленовая гофра для кабеля

Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:

• универсальность;
• устойчивость к ультрафиолету;
• не реагируют на изменения температуры и другие воздействия.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Особенности работы с гофрированными трубами

При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:

• металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;
• при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
• штробы для укладки скрытой проводки подготавливаются заранее;
• в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
• при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
• толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
• гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
• металлический рукав обязательно заземлить с обеих сторон;
• угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
• при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.

Порядок монтажа:

1. Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
2. Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
3. Закрепить готовые отрезки на нужных местах.
4. Подсоединить их к щиткам, подрозетникам и транзитным коробкам.

Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.

Свойства двустенной электротехнической гофры

При выборе изделий для строительных нужд важно обращать внимание на технические параметры и наличие сертификатов. Наиболее надежной считается двойная усиленная труба из разных полимеров, имеющая:

• внешнее ребристое покрытие;
• гладкий внутренний слой.

Эти конструктивные отличия способствуют прочности и пластичности данных изделий. Повышенную пропускную способность обеспечивает гладкая стенка внутри рукавов из ПНД, которые соответствуют диаметру кабелей. Изделия выпускаются в «классическом» и комбинированном (ПНД плюс ПВД) видах.

Самой надежной считается двойная усиленная труба из разного рода полимеров

В усиленных конструкциях может использоваться фольгированная (металлическая) прослойка. Это обеспечивает защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра гарантирует высокий коэффициент жёсткости, усиленный гофрорукав из ПНД выпускается с большим сечением. Эти трубы предназначаются для сложных условий эксплуатации – под почвой и внутри фальшпола, под натяжными полами и внутри цементной стяжки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

• к осветительным приборам — 16 мм;
• к розеткам и включателям — не менее 20 мм;

  Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

• от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
• соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
• проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
• укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

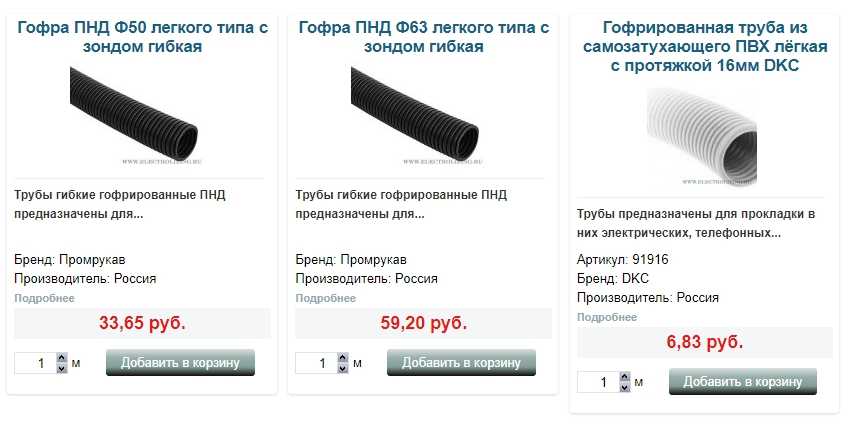

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

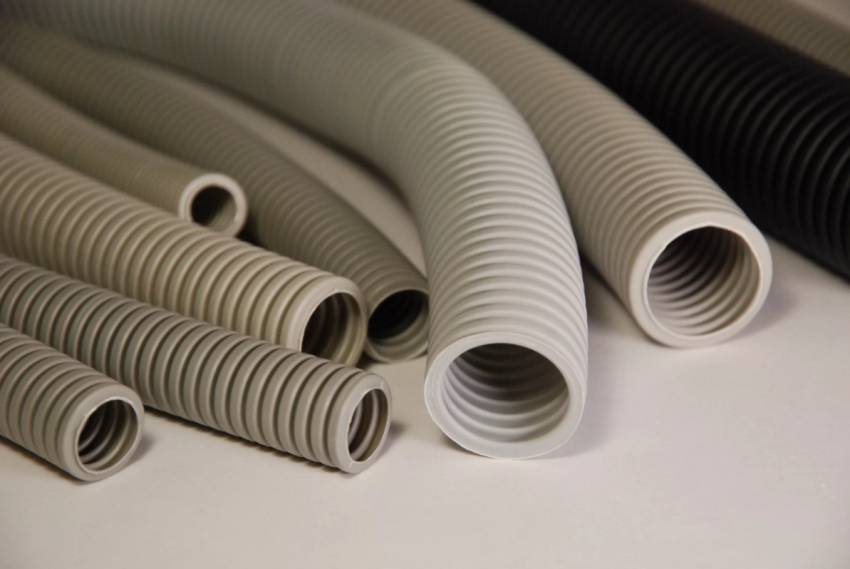

серый цвет это ПВХ – поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Особенности выбора

В этой таблице приведены параметры гофры, сделанной из разных материалов:

Пластик
Внешний диаметр в мм	16	20	25	32	40	50
Внутренний диаметр в мм	10,7	14,1	18,3	24,5	31,5	39,6
Металл
Внешний диаметр в мм	9,8	15,6	22	38	58	71,5
Внутренний диаметр в мм	5,1	11,7	18	31,5	49,5	62,5

Некоторые изделия комплектуют встроенным зондом. Таким приспособлением затягивают кабель

Эти рекомендации помогут выбрать подходящие изделия:

• Современные гофротрубы для кабеля выпускают с расчетом на допустимые нагрузки от 125 до 4 тыс. Ньютонов на см. кв.
• Учитывают не только статичные, но и ударные воздействия. В серийных изделиях максимальный порог установлен на уровне 6,7 кг на 100 мм. кв.
• Предельные температурные значения – от -50°C до +420°C.
• Обязательно проверяют гибкость гофры, которая указана в сопроводительной документации.

Для фиксации трассы на поверхности применяют монтажные клипсыСпециальные крепежные изделия серии E-Clip. Они приспособлены для работы с применением газового пистолетаПолимерная гофрированная трубка с монтажным переходным устройством

Изображенная выше модификация отличается улучшенными техническими характеристиками. Это – наглядная демонстрация возможностей современных изделий:

• Такая трубка сохраняет целостность при низких температурах. Она сгибается без повреждений при -40°C.
• При +105°C допустима продолжительная эксплуатация. Кратковременно разрешено повышение температуры до +105°C.
• Лабораторными испытаниями подтверждена возможность многократного сгибания без образования дефектов (до 200 тыс. циклов).
• Вставляют такой наконечник до срабатывания защелки, не сильным нажатием. Для извлечения – нажимают привод запорного устройства. Фиксация осуществляется в шести точках, по периметру.
• Переменный внутренний диаметр стыковочного узла и специальное уплотнительное кольцо совместно обеспечивают герметизацию по международному стандарту IP
• Для затяжки резьбового соединения применяют 12/6 граней (накидной и рожковый ключ соответственно).
• На боковые грани нанесены данные о внутреннем диаметре узла, параметрах резьбы.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Сложности при использовании гофры

Применяя гофротрубу, придется столкнуться со следующими моментами:

Прокладка гофры в штрабы, прорезанные в бетоне

1. Штрабление стен. Проводится при устройстве скрытой электропроводки. Владельцы жилища обязаны знать, что штрабить можно только стены, которые не считаются несущими. Однако и при работах на внутренних перегородках стоит проявить аккуратность и внимательность, поскольку при прокладывании каналов целостность арматурного каркаса не должна нарушаться. Оптимальный размер штраб, которые подойдут для скрытой электропроводки, укладываемой как в гофротрубе с диаметром в 16 мм, так и без нее составляет 20×20 мм.
2. Сверление бетона. Через отверстие в стене, диаметр которого равен 32 мм, можно протянуть 4-5 жил без гофры. При укладке кабельной линии в трубе количество проходов увеличивается. Если сделать одно отверстие большего сечения и провести несколько гофр, снизятся показатели шумоизоляции помещений.

Для выполнения работ понадобится помощь мастера со специальным инструментом, что сказывается на стоимости ремонта. При прокладке кабелей в гофротрубе количество каналов увеличивается, что подразумевает и большую цену за услуги. Например, сквозное сверление в бетонной стене при монтаже электрической проводки составляет до 25÷30% от общей сметы. Если проводить мероприятия по штраблению либо сверлению самостоятельно, можно сэкономить. Однако понадобятся знания и опыт обращения с инструментом.

На удорожание работ по прокладке электропроводки, помимо кабелей, влияет покупка дополнительных аксессуаров. К ним относятся:

• сами гофротрубы;
• крепежные детали;
• распределительные короба, которых нужно больше, чем при укладке провода без гофры.

Кроме того, количество кабелей в трубе ограничено. Если укладывать их в коробку без трубы, можно завести больше проводов. При использовании защитной оболочки, чтобы уместить все жилы, необходимо покупать гофру с увеличенным сечением либо приобретать дополнительные коробки. Такой момент нужно тщательно продумать при составлении схемы электропроводки, т.е. еще на этапе проектирования.

Кабель NYM с тройной изоляцией

Некоторые владельцы квартир либо частных домов, как и многие электрики, предпочитают кабеля NYM или ВВГнг, которые отличаются качественной изоляцией и могут монтироваться без гофры. Однако стоимость таких проводов, по сравнению со стандартными изделиями, больше.

Мнения по использованию гофрированных изделий для монтажа электрической проводки среди специалистов разделяются. Часть мастеров считают защитные качества продукции, указываемые производителем, преувеличенными, другие – наоборот, приводят доводы в пользу труб. В качестве ознакомления можно посмотреть содержательный сюжет, в котором автор делится мнением по использованию гофрированных изделий при организации электропроводки и обосновывает свои высказывания.
