Что такое гидрострелка (гидравлический разделитель) в системе отопления

Гидрострелка и необходимость ее установки в отопительные системы

Пожалуй, стоит уточнить, что гидрострелка – это не официальное название устройства. Правильно оно называется «гидравлический разделитель». Причем официальная версия, нам кажется, точнее отображает его суть и принцип работы.

А теперь постараемся разобраться, когда же возникает необходимость установки гидрострелки.

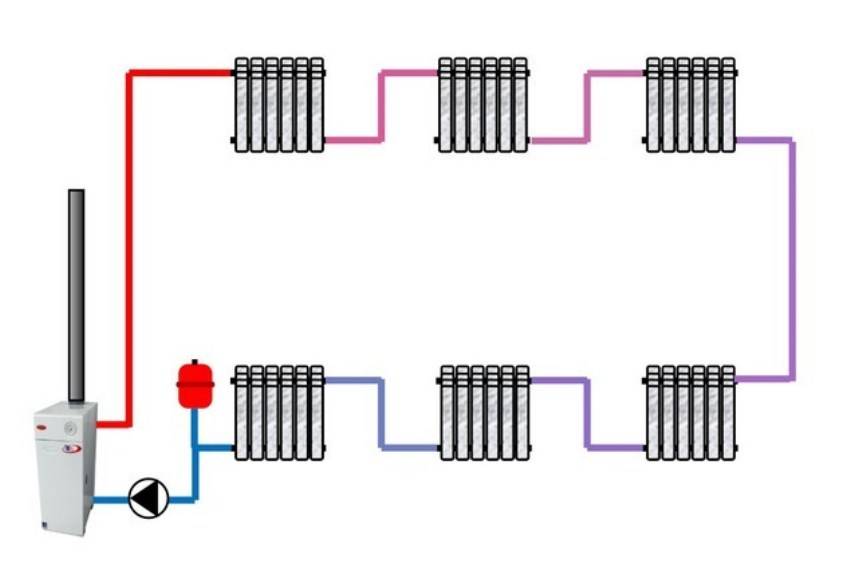

Простые одноконтурные системы

В простых отопительных системах составных компонентов довольно мало. В их составе, как правило, имеются:

• во-первых, котел, обеспечивающий нагрев теплоносителя;
• во-вторых, циркуляционный насос, гарантирующий перемещение теплоносителя в трубах подачи и обратки;
• в-третьих, радиаторы, непосредственно обеспечивающие обогрев помещений.

Подобные системы, в принципе, не нуждаются в каких-то дополнительных элементах типа гидрострелки.

Многоконтурные отопительные системы

Одноконтурные системы отопления, в принципе, не удовлетворяют потребностям, возникающим в довольно больших жилых домах. В результате приходится прибегать к созданию систем многоконтурных. Например, могут обустраиваться контуры для:

• радиаторов отопления;
• теплых водяных полов;
• горячего водоснабжения.

И это далеко неполный перечень контуров, в которых может возникать необходимость.

Однако один-единственный циркулярный насос явно не в силах справиться сразу со всеми контурами. Более того, возможности котла также не беспредельны. Если возможности этих двух элементов будут превышены, они запросто могут выйти из строя.

В принципе, можно было бы каждый контур снабдить своим собственным циркуляционным насосом. Но в этом случае возникает другая проблема. Потому что система окажется разбалансированной. То есть проблема перейдет уже в другую плоскость: возникнет необходимость точного расчета насосного оборудования. Да и проблема с котлом окажется при этом нерешенной.

Выходом из этой ситуации является гидрострелка. То есть такое устройство, которое:

• во-первых, через коллектор разделяет гидравлическую систему на контуры потребления;
• во-вторых, выделяет собственный контур котла.

Как правило, гидрострелку устанавливают на стыке котла и коллектора.

Что происходит в системе, когда устанавливается гидрострелка

Как мы уже отметили, гидрострелка – это более привычное для всех наименование устройства, которое правильно называется гидравлический разделитель. Имя стрелки оно получило, вероятно, потому что перенаправляет потоки теплоносителя, в результате чего балансируется вся система в целом.

В конструктивном отношении данный элемент – это ничто иное как полая труба, сечение которой может быть круглым или прямоугольным. Причем торцы этой трубы заглушены. Более того, на трубе имеются две пары патрубков:

• выходные, обеспечивающие подачу;
• входные, к которым подключаются трубы обратки.

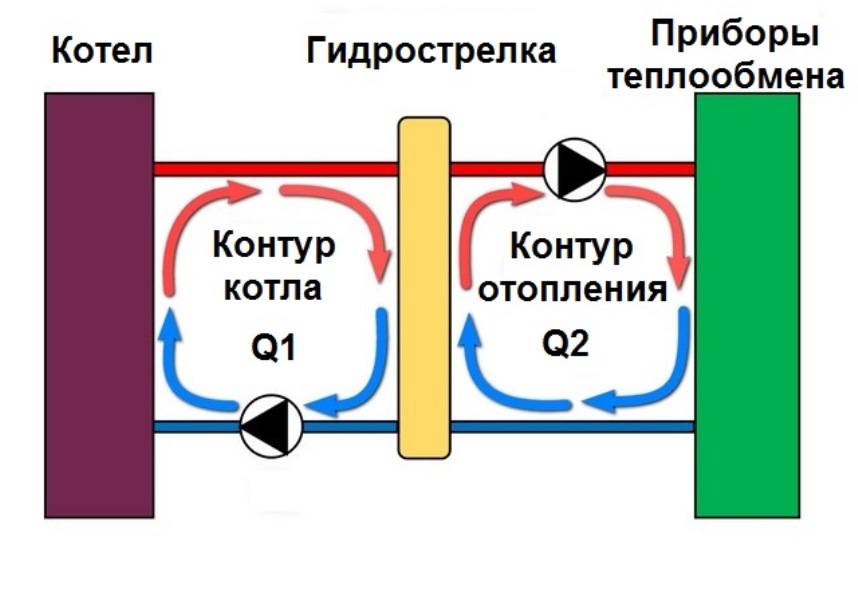

При установке гидрострелки появляются два взаимосвязанных контура, способные функционировать практически без взаимной зависимости.

Один из этих контуров малый, то есть тот, который относится к котлу. Второй большой контур включает в себя коллектор, от которого отходят ответвления к остальным подконтурам. То есть к системам, в состав которых входят приборы теплообмена.

Причем расход теплоносителя и скорость его движения в каждом контуре свои

И, что важно, друг на друга они практически не влияют. При этом поток теплоносителя в котловом контуре остается почти неизменным

Поток же, обеспечивающий работу отопительных подконтуров, изменяется в зависимости от условий функционирования отопительной системы.

Диаметр трубы подбирают так, чтобы возникал участок с пониженным гидравлическим сопротивлением. В результате давление малого контура выравнивается. Более того, оно оказывается независимым от функционирования рабочих контуров или их простоя.

Если в системе имеется гидрострелка, происходит балансировка всех участков отопительной системы. Кроме того, котельное оборудование работает плавно, не завися от температурных скачков и скачков давления.

Правильная обвязка котла с гидрострелкой

Гидравлическая стрелка, к которой планируется подключать более 3 контуров нагрева, как правило, изготавливается вместе с коллекторами — подающим и обратным. Распределитель устанавливается таким образом, чтобы выровнять давление между ними.

Схема обвязки

Стандартная схема обвязки котла и включения гидрострелки в систему отопления следующая:

1. На подающую трубу, монтируют циркуляционный электронасос, который должен обеспечить бесперебойное движение воды в гидроразделителе.
2. После циркуляционного насоса, монтируется гидрострелка, с образованием малого котлового контура циркуляции напольного котла.
3. Участок сети между гидрострелкой и котлом на обратной линии, делят врезкой обратного клапана, который предотвращает рециркуляцию теплоносителя.
4. Для сложных систем теплоснабжения, дополнительно устанавливают коллекторы на подаче и обратке.

Таким образом, главная задача гидравлической стрелки — создать надежный гидрорежим в контурах нагрева внутридомовой сети. Базовыми элементами обвязки с гидрострелкой являются котлоагрегат или их группа и циркуляционные электронасосы. Правильная обвязка котла с гидрострелкой будет выполнена при условии, что расход воды в котловом контуре будет на 10 % больше, чем общий расход во всех нагревательных контурах дома.

Как работает гидрострелка в разных случаях

Принцип работы гидрострелки различается в зависимости от целей её использования и типа систем, в которые она установлена.

Отопление с 4-х ходовым смесителем

Чтобы описать схему работы отопления с 4-х ходовым смесителем, для начала нужно представить квадрат, на каждой стороне которого находятся отверстия равные по ширине. Из всех этих отсеков протекает либо холодная, либо горячая вода.

В системе существует всего 3 режима: полностью открытый, полностью закрытый и промежуточный. Начнём разбор с полностью закрытого.

Как мы знаем тёплые потоки воздуха или горячей воды выходят прямиком из котла, а холодные потоки из системы отопления (вода вышла из котла, сделала круг и остыла).

Если вся система закрыта, т. е. не работает, то тёплая вода постоянно переливается через гидравлический разделитель, никуда не уходя, протекая постоянно по одному кругу и возвращаясь обратно в котёл.

Та же самая ситуация происходит и с холодным потоком воды или воздуха, который не нагревается заново, оставаясь холодным до открытого режима. Эти жидкости не смешиваются и не передают друг другу тепло, циркулируя строго по своему контуру.

При промежуточном режиме эти жидкости начинают смешиваться. При этом температура часто бывает немного выше средней, потому что весь пар, накопленный за период закрытого режима, выходит наружу и начинает согревать холодные потоки. Таким образом, обычно нагревают полы, чтобы ноги не жгло.

В открытом режиме протоки горячей и холодной воды вновь не пересекаются, но компенсируют утраты друг друга. Что это значит. Представим опять квадрат. Потоки горячего воздуха или воды выходят из одного края и входят в систему отопления, в то время как холодная жидкость, выходя из нее движется в стороны котла, где согревается. И такой процесс восполнения постоянно горячей воды холодной и наоборот почти вечный двигатель, если не учитывать, что тепло безвозвратно уходит.

Для нейтрального режима работы

Идеальным режимом работы гидроразделителя является тот момент, когда количество горячей и холодной воды примерно одинаково и не требует регуляции.

Обычно это случается, когда котёл работает постоянно и без перебоев — очень редко, потому что всегда существует погрешность.

Котёл не обладает достаточной мощностью

Основываясь на этой проблеме, и ставят термодатчик, или, в нашем случае, гидрострелку. Получив сигнал от встроенного термодатчика, гидравлический разделитель переходит в разные режимы: либо в открытый, либо в закрытый.

Внимание! Это обеспечивает безопасность котла, который может в одночасье просто расколоться от перепадов температур и давления. Перегоняя воду, охлаждая или нагревая, гидрострелка помогает котлу справиться с уравновешиванием термодинамики, чтобы продолжить работу

Поток на первичном контуре объёмнее, чем расход теплоносителя

Как уже рассказывалось выше, в случае, если горячий поток слишком сильно разогрет для вхождения в котёл, то через гидрострелку он попадает в систему, гарантирующую разделение потока на две части, вторая будет охлаждаться и уйдёт в систему отопления вместе с холодной водой или паром, а горячая часть сильно сократиться и перестанет представлять угрозу для и так горячего котла.

Комплектация и характерные отличия гидрострелок

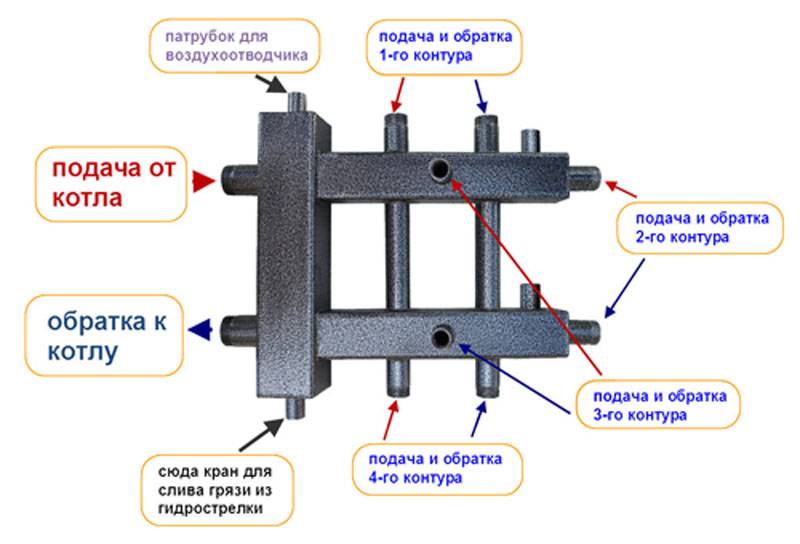

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

• Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
• Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
• В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
• Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

• При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
• Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
• Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

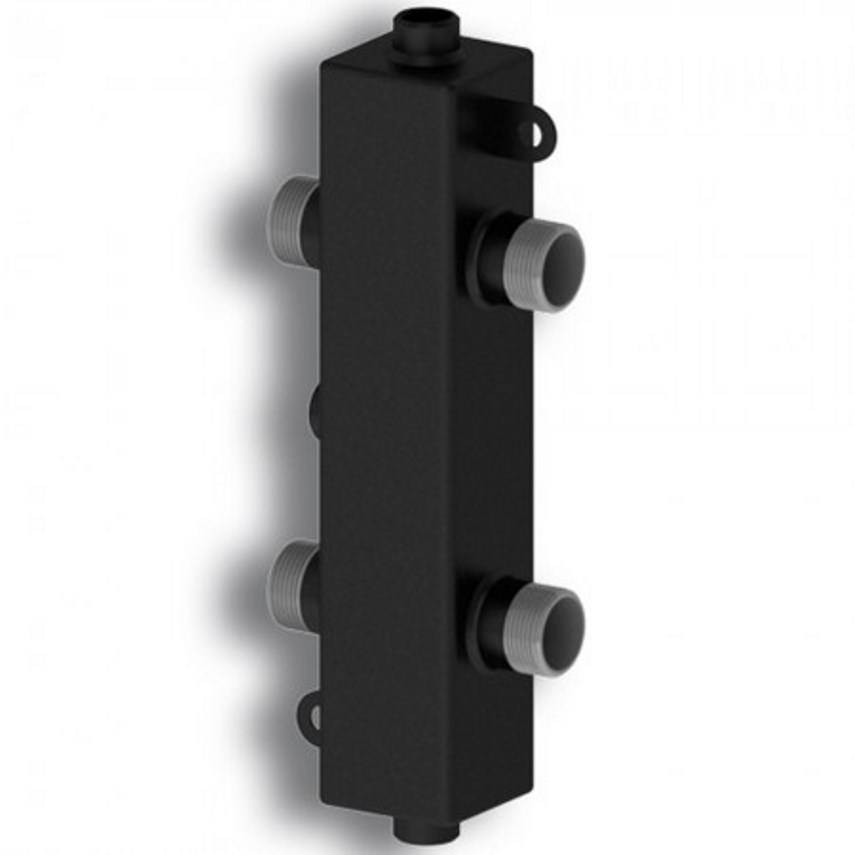

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение	Модели	Свойства	Стоимость, руб.
	Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
	Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
	IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
	Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
	Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
	Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
	Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства

Как работает гидрострелка

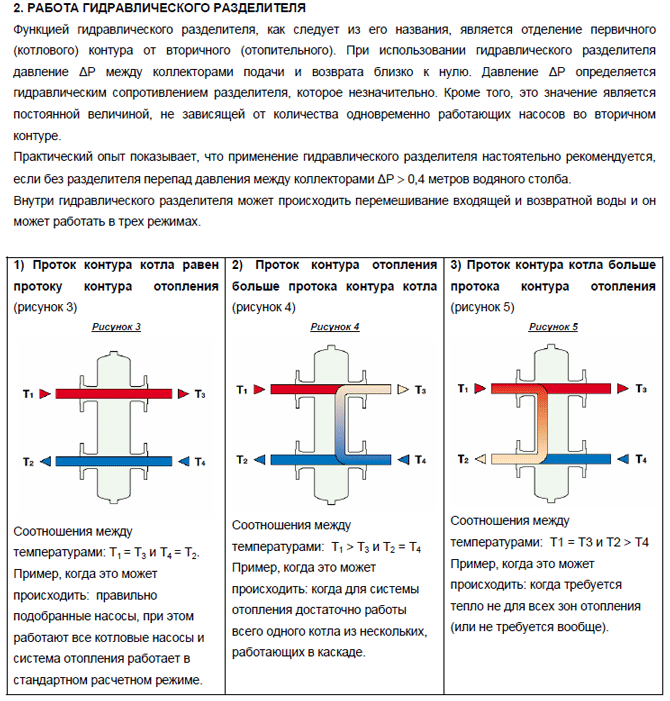

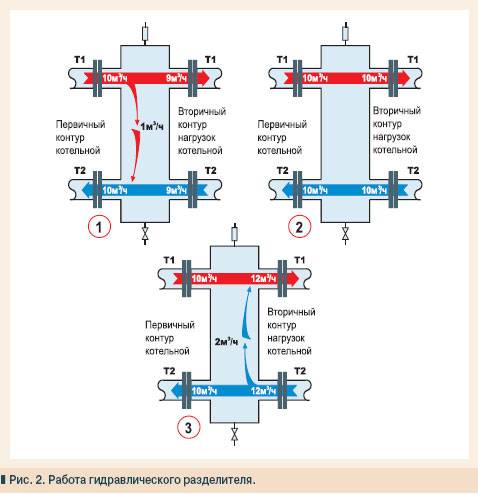

В принципе, гидравлический разделитель может работать в трех следующих режимах:

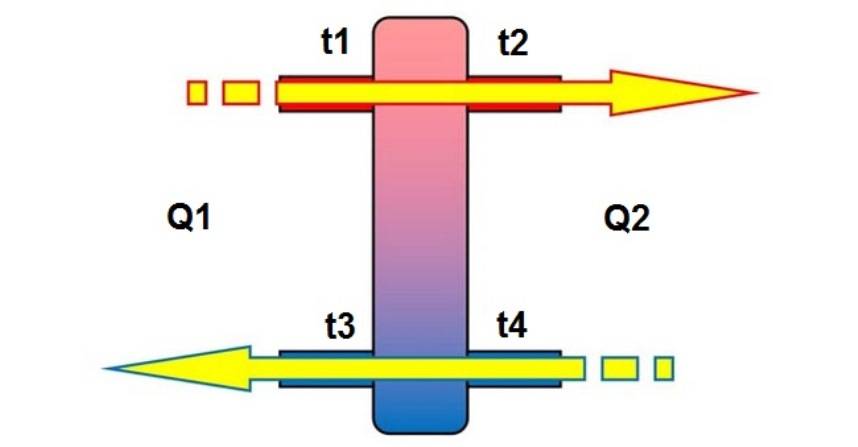

Равновесное состояние системы

Если система работает в равновесном режиме, то наблюдается равенство следующих трех параметров:

• напор, создаваемый насосом в малом контуре, и напор во всех подконтурах отопления (Q₁=Q₂);
• температура на входе подачи и на ее выходе (t₁=t₂);
• температура на входе обратки и на ее выходе (t₃=t₄).

Величина вертикального перемещения теплоносителя минимальна. Или оно может вовсе отсутствовать.

Но практически подобная ситуация встречается крайне редко. Потому что параметры функционирования отопительных подконтуров постоянно изменяются.

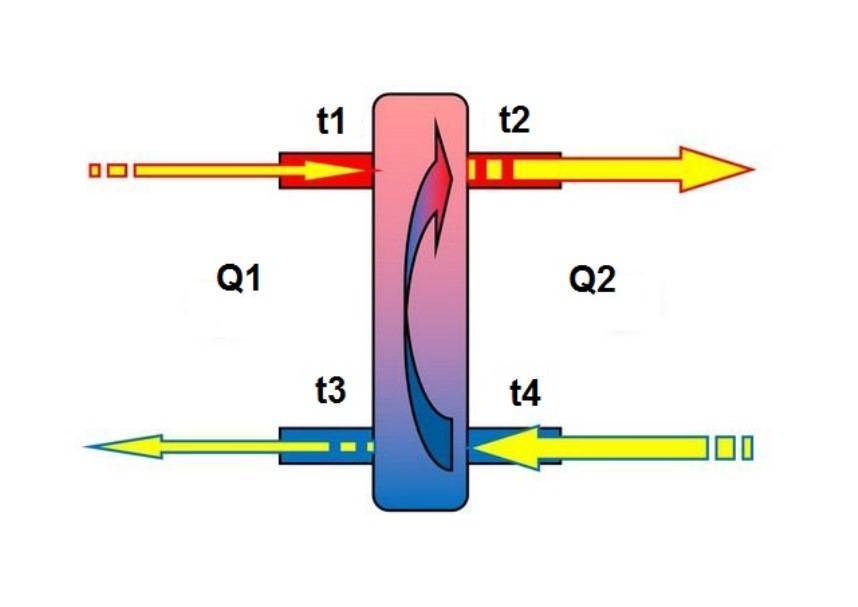

Расход теплоносителя в отопительных подконтурах превышает дебит насоса котла

То есть речь идет о ситуации, когда Q₁<Q₂. Если говорить проще, то в данной ситуации «спрос» на теплоноситель превышает «предложение» котла.

Данная ситуация встречается довольно часто. Она возникает, потому что одновременно задействуются сразу несколько подконтуров.

Если такое происходит, то возникает восходящий поток в сторону патрубка подачи. В ходе перемещения поднимающийся поток смешивается с горячей жидкостью, поступающей от котла.

Соотношение температур имеет следующий вид:

• t₁>t₂;
• t₃=t₄.

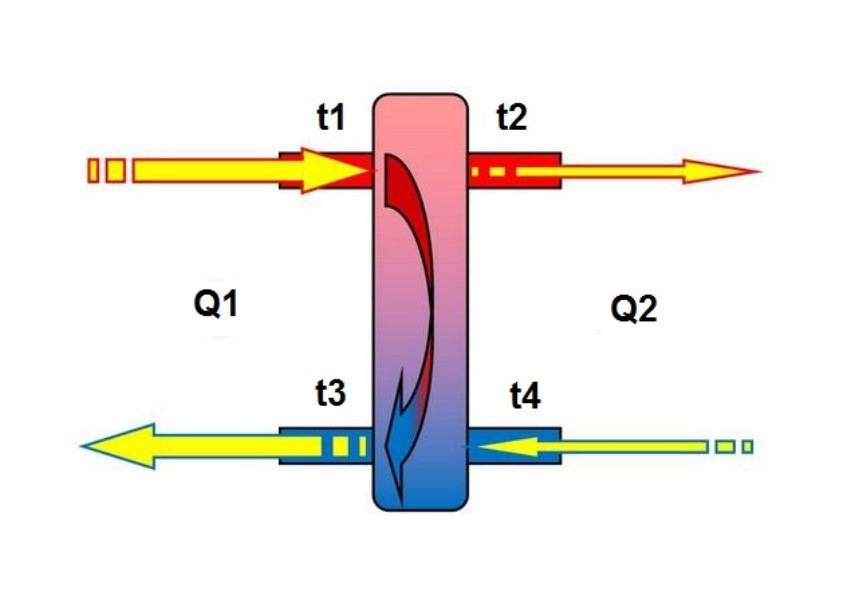

Дебит насоса котла превышает расход в отопительных подконтурах

То есть речь идет о диаметрально противоположной ситуации. Если ее отобразить символами, то это будет Q₁ > Q₂. Иными словами, «предложение» котла превышает «спрос» подконтуров на теплоноситель.

Подобная ситуация может иметь место, если:

• сработала термостатическая аппаратура подконтуров отопления или бойлера косвенного нагрева, что временно отключило подачу теплоносителя;
• временно отключен какой-то подконтур из-за отсутствия необходимости в отоплении;
• подконтуры временно отключены для выполнения ремонтно-профилактических работ;
• котельное оборудование запущено при постепенном ступенчатом подключении рабочих подконтуров.

Однако в данной ситуации не происходит совершенно ничего критичного. Потому что работа контура котла проходит в основном «на себя». То есть основная масса теплоносителя перекачивается по контуру малого круга.

Если же говорить о гидравлическом разделителе, то в нем образуется вертикально направленный нисходящий поток. При этом расклад температур таков: t₁ = t₂, t₃ > t₄.

При наличии такого режима температура обратки довольно быстро достигает порога срабатывания автоматики отключения оборудования котла. В результате обеспечивается рациональность использования топлива.

Принцип работы гидравлического разделителя в системе отопления

Принцип работы гидравлической стрелки построен на изменении не только объема, но и направления движения теплоносителя в системе. За счет разницы температур внутри разделителя остывший теплоноситель находится снизу. Чем выше по цилиндру, тем больше его температура. Если патрубки распределения расположены правильно, то такая система обеспечит нужный нагрев для каждого из отдельно взятых контуров, независимо от их количества и численности насосов и котлов.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаМногие производители котлов мощностью выше 50 кВт предоставляют гарантийное обслуживание своих изделий только при наличии в системе отопления гидрострелки. В противном же случае в гарантийном ремонте владельце будет отказано.

Говоря простыми словами, принцип работы такого устройства заключается в балансировке разницы температур различных контуров и котлов.

Что такое гидрострелка

Гидрострелка( гидравлический или гидродинамический разделитель, гидроразделитель) — высококачественное сантехническое устройство, которое устанавливаю в схему обвязки котлоагрегата и внутридомовой системы, для распределения потоков греющей воды по нескольким контурам теплоснабжения, в том числе на внешний бойлер и полотенцесушитель.

Разделитель на несколько контуров

По форме конструкция выполняется с круглым или квадратным сечением и имеет 4 соединительных резьбовых либо фланцевых патрубков: верхний входной, нижний выходной, а остальные — для распределительных контуров отопления (КО).

Размеры гидрострелки определяются тепловой мощностью котла и будут зависеть от числа и расчетного часового объема теплоносителя по КО. Стандартная комплектация гидрострелки:

• манометр, термометр;
• температурный датчик;
• терморегуляторный клапан;
• запорно-регулирующая арматура;
• линия для подпитки сети;
• дренажная линия.

Улучшенные модификации соединяют в себе функции распределителя потоков, температурного регулирования отопительных контуров и сепаратора, для выброса воздуха и удаления взвешенных частиц из внутреннего КО.

Для этого вверху конструкции, вертикально устанавливают пористые деаэрационные пластинки. Шламосборник и магнитоуловитель располагают внизу корпуса.

Назначение и функции гидроразделителя

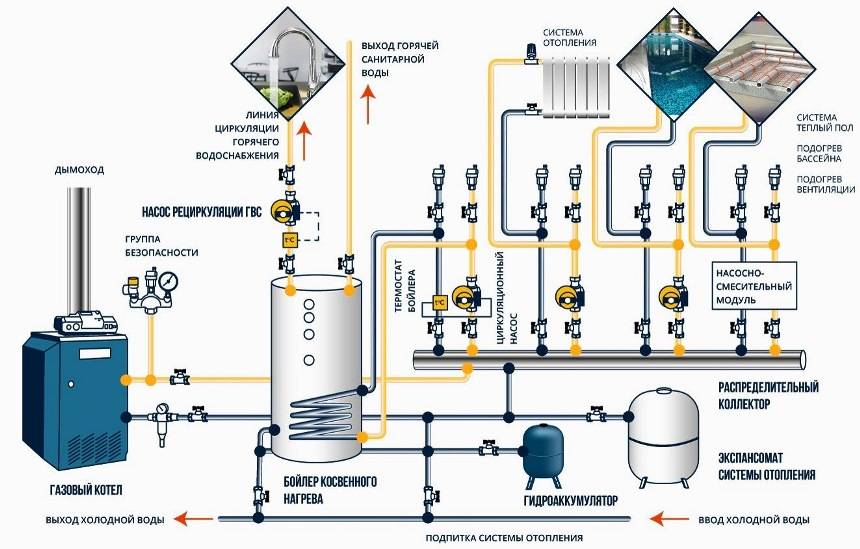

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

• 1. Система приборов отопления различного типа;
• 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
• 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
• 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

• Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
• Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
• Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

• 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
• 2. Снижение взаимного влияния потребителей тепла;
• 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
• 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
• 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Использование гидрострелки для нескольких контуров

Для того, чтобы подобное устройство можно было использовать для нескольких контуров, его устройство должно быть следующим. С одной стороны цилиндра на определенной высоте находится два патрубка – подача и обратка котла. С другой пары патрубков, по одной на каждый из контуров. При этом следует понимать, что чем выше будет расположена подача контура, тем горячее будут радиаторы отопления на нем. Если смотреть со стороны, все кажется довольно простым. На самом деле так и есть. Единственной сложностью здесь могут стать необходимые расчеты, как высоты расположения отводов, так и их диаметр и размер основного цилиндра емкости.

Изготовление гидрострелки для отопления своими руками: схема производства работ

Из полипропилена гидрострелку изготовить без определенных навыков своими силами вряд ли удастся. Довольно сложно спаивать отводы и корпус между собой в домашних условиях, хотя это и возможно. Если домашний мастер хорошо знаком с технологией сваривания подобных материалов и у него имеется необходимое оборудование, то он вполне в состоянии выполнить такую работу своими руками. Гидрострелка из полипропилена прослужит гораздо дольше стального изделия.

А вот из металла выполнить подобное изделие под силу домашнему мастеру, обладающему навыками сварных работ. Тем более что особых знаний такая работа не потребует.

Первым делом, после производства необходимых расчетов, которые удобнее выполнить при помощи предоставленных нами онлайн-калькуляторов, нужно составить своими руками чертеж гидрострелки. Обязательно указание на нем всех габаритов. После этого подбираются трубы необходимого диаметра.

Основная труба, которая и будет выполнять функцию разделителя, заваривается заглушками с обеих сторон, а по ее длине, по вымеренным размерам прожигаются отверстия для патрубков в необходимом количестве. Отрезки более тонкой трубы ввариваются в основную, таким образом получаются отводы на подачу и обратку котла, а так же на контуры.

Полезная информация! Не стоит забывать о необходимости контроля давления в гидрострелке и обеспечении возможности стравливания с нее воздуха. Для этого тоже стоит предусмотреть отводы. Рак же важна установка в самой нижней части цилиндра сливного винта, который позволит периодически прочищать систему.

Для чего нужна гидрострелка в системе отопления

Гидрострелка – это деталь из обвязки котла, с помощью которой стабилизируют характеристики процесса циркуляции теплоносителя и нивелируют тепловые колебания в теплогенерирующем агрегате. Кроме того, гидрострелка может работать и как компенсатор, обеспечивающий независимость отопительных контуров.

В итоге растет КПД системы отопления, уменьшается расход топлива, облегчается работа теплогенерирующего агрегата и продлевая срок безаварийной эксплуатации всего оборудования.

Как работает гидрострелка?

Типовая гидравлическая стрелка представляет собой вертикально ориентированный цилиндр или прямоугольный параллелепипед с четырьмя рабочими отводами – по два сверху и снизу.

Причем центральная ось верхних отводов располагается вдоль одной линии или со смещением одного штуцера вверх. В свою очередь пара нижних отводов обустроена либо вдоль одной оси, либо со смещением вниз одного из штуцеров. К верхним отводам подключают напорную ветвь системы, а к нижним, соответственно, обратку.

Принцип работы гидрострелки

Кроме того в дно корпуса «стрелки» врезают штуцер с вентилем для слива теплоносителя из системы, а в крышку – штуцер с клапаном для удаления воздуха, который скапливается над водой (теплоносителем) и стравливается за счет давления в системе.

Устроенная подобным образом гидрострелка делит систему отопления на два контура:

• Малую ветвь, в которую входит «стрелка» и котел. Схема циркуляции: горизонтально от котла – вертикально по стрелке – горизонтально в котел.
• Большую ветвь, в которую входит котел, трубы, радиаторы и стрелка. Схема циркуляции: горизонтально от котла, сквозь стрелку, к батарее – вертикально по батарее – горизонтально от батареи, сквозь стрелку, к котлу.

Циркуляция по малому контуру осуществляется только в случае избытка тепла в системе. В этом случае излишне разогретый теплоноситель сбрасывается посредством стрелки в обратку, после чего контроллер температуры котла «гасит» топку.

При этом теплогенерирующий агрегат сможет включиться в работу системы только после понижения температуры теплоносителя до приемлемого уровня, открывающего большую ветвь циркуляции.

Движение теплоносителя по большой ветви – фактически всей разводке системы – осуществляется только в случае штатной работы котла, генерирующего «нужную» батареям порцию тепловой энергии.

Проще говоря: система отопления с гидрострелкой тратит минимум топлива и производит максимум тепловой энергии.

Как устроен гибрид гидрострелки и коллектора?

Такой гидродинамический терморегулятор можно сделать из любой типовой стрелки, заменив «правые» отводы на коллекторы. То есть напротив каждого «левого» штуцера, подключаемого к котлу, к корпусу приваривают не «правый» штуцер, а длинную трубу с множеством вертикальных отводов – коллектор системы отопления.

Гидравлическая стрелка

Теплоноситель поступает из котла в «стрелку», движется по ней в горизонтальном направлении и переходит в коллектор лучевой разводки, распределяясь по множеству контуров системы отопления. Причем каждый напорный патрубок на «выходе» из стрелки-коллектора комплектуется своим насосом, обеспечивающим циркуляцию теплоносителя в конкретном контуре разводки.

В итоге коллектор отопления с гидрострелкой регулирует не только температуру теплоносителя, но и направление циркуляции, выравнивая давление между ветвями системы. Причем строительство такого гибрида оправдано лишь в случае экономии места в котельной. Поскольку тривиальное подключение пары коллекторов к типовой стрелке с четырьмя патрубками даст тот же эффект.

Как выбрать гидродинамический терморазделитель?

Относительно низкая цена гидрострелки для отопления нивелирует саму идею строительства этого узла своими руками.

Поэтому большинство домовладельцев предпочитают «заводские» стрелки кустарным самоделкам, выбирая гидродинамический терморегулятор по следующим параметрам:

• Тепловой мощности котла.
• Объему теплоносителя в системе.

Эти параметры должны соответствовать «паспортным» данным гидрострелки, то есть сама процедура выбора выглядит следующим образом:

• Узнаем тепловую мощность котла (по паспорту агрегата) и объем воды в системе (по метражу труб и габаритам котла и батарей).
• Идем в магазин и покупаем стрелку, подходящую под объем и мощность.

https://youtube.com/watch?v=sLsOysrbhb8

Также советуем посмотреть:

• Пленочный теплый пол с инфракрасным излучением
• Альтернативные источники отопления для частного дома — что выбрать?
• Для чего нужен байпас в системе отопления?
• Гофрированные нержавеющие трубы для отопления

Расчет гидрострелки в системе отопления по различным величинам

Существуют различные методы производства подобных расчетов. Можно все выполнить и самостоятельно, используя множество формул и данных. Но этот метод часто приводит к ошибкам в вычислениях, что в итоге негативно сказывается на работе всей системы отопления. Намного удобнее воспользоваться онлайн-калькулятором, в который уже внесены все необходимые алгоритмы. Для этого нужно лишь правильно внести технические данные, которые он запрашивает.

Один из вариантов расчетов диаметров патрубков и самой емкости гидрострелки – по мощности котла. Для упрощения его производства предлагаем воспользоваться специальной программой.

Онлайн-калькулятор расчета гидрострелки для отопления по мощности котла

Как видите, никакой сложности такие вычисления не составляют. Вторым вариантом расчета, который необходимо произвести, можно назвать вычисления по производительности насосов. Программу для него мы также предоставляем.

Калькулятор расчета гидравлического разделителя по производительности насосов

Payment options Защита от спамаВведите код с картинкиОтправить результат мне на почту

Таким образом, при пользовании специальными программами исключается опасность ошибки в расчетах, что позволяет выбрать или изготовить идеально подходящий для той или иной системы гидроразделитель.
