Гидропневматическая промывка трубопроводов

Подготовка к гидропневматической промывке системы отопления

Чтобы процесс прошел успешно, необходимо учитывать особенности отопительной системы.

Перед началом чистки следует выполнить такие действия:

обследовать коммуникации;
определить участки трубопровода, которые требуется промываться отдельно, и разбить процедуры на этапы;
при необходимости установить запорную арматуру, чтобы перекрывать участки труб и удалять вымытые отложения;
произвести требуемые расчеты для получения хорошего результата промывки;
определить, нужно ли проводить гидравлическое испытание отопительной конструкции.

Акт гидравлического испытания системы отопления и трубопроводов

«). Качество промывки оценивается степенью снижения гидравлического сопротивления трубопроводов — определяют данный показатель до и после процедуры.

Химическая промывка

Это самый распространенный способ. Растворяя в теплоносителе определенные химикаты, можно добиться быстрого избавления от существующих отложений. Их остатки просто вымываются самотеком, не создавая дополнительных неудобств.

Как правило, для подобных целей применяют щелочные и кислые растворы. Стоят они дешево, поэтому химическая прочистка считается доступным методом. Установка для ее проведения проста. Она состоит из емкости, в которую помещают реагенты, и насоса, подключенного к отопительной системе. Время, потраченное на один круг прогона, рассчитывается в индивидуальном порядке. При этом учитываются длина магистрали и объем теплоносителя.

Химическая и специальная промывка систем отопления

Быстрота, эффективность, доступность – это главные преимущества описываемого варианта. Но есть еще один ощутимый плюс этого метода очистки. Его можно применять даже зимой, не отключая систему отопления. Но его массовому использованию мешает один существенный недостаток.

При помощи химического способа промывки нельзя прочищать алюминиевые трубы. Хрупкий металл под действием щелочи или кислоты теряет свою упругость.
Алюминий становится пористым и быстро истончается. Поэтому даже не самый сильный гидроудар может спровоцировать аварию.

Гидропневматическая промывка и опрессовка отопительной системы

Обогревательные приборы в жилом доме представляют собой сложную конструкцию, подсоединенную к автономной или централизованной сети. Длительная и бесперебойная работа инженерного оборудования зависит от правил эксплуатации. Если не соблюдать условия использования, устройства начинают засоряться, качество обогрева помещений снижается. Для предотвращения поломок и в профилактических целях требуется обязательная гидропневматическая промывка и опрессовка отопительной системы.

Важность регулярного обслуживания

Накопление накипи в трубопроводах не только снижает эффективность работы, но и может привести к аварийной ситуации. Самое малое количество отложений, толщиной в 1 мм, уменьшает уровень теплоотдачи в многоквартирном доме на 20 %. Осадок является специфическим изолятором, удерживающим энергию. Наслоения способны воздействовать на внутренние поверхности труб и приборов отопления, вызывая коррозийные процессы и образование свищей

Чтобы повысить качество работы оборудования, важно проводить гидропневматическую и гидравлическую промывку с определенной периодичностью, не реже одного раза в год

Для определения состояния осуществляют диагностику. В многоквартирных домах при замене участков централизованной сети в трубопровод попадает окалина и ржавчина, которая откладывается в устройствах. Если анализ проводится самостоятельно, к числу явных признаков можно отнести следующие показатели:

Свист, бульканье и другие звуки, доносящиеся из приборов.
Длительный период времени на обогрев.
Горячее состояние труб при холодных батареях.
Увеличение расхода энергии.
Также очистка необходима при замене котла.

При промывке внутренних систем отопления гидропневматическим методом, осуществляемой специализированными организациями, отмечается особый порядок действий. Обследуется оборудование с оценкой технического состояния. Первичная опрессовка в многоквартирном доме должна показывать давление с минимальным значением в 2 атмосферы. Это необходимо, чтобы обнаруженные дефекты были устранены до начала работ.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Профессионалы оформляют акт проведения работ с учетом скрытых процедур, например, демонтаж радиаторов системы отопления. По выявлению состояния труб и количества накипи определяют с заказчиком способ промывки. Чаще всего используется гидравлическая технология, реже – химическая очистка. Оформляют смету, подписывают договор, в который включают сроки выполнения. После этого приступают к прочистке, затем осуществляют вторичную опрессовку. Это нужно для проверки работоспособности оборудования в жилом доме.

Зачем нужна промывка?

С периодичностью раз в 5 лет любую отопительную систему необходимо промывать, чтобы устранить соли кальция, магния, натрия и другие примеси, которые обязательно образуются в процессе ее эксплуатации.

Если этого не сделать, резко снизится эффективность работы всей системы. Поскольку отверстия труб из-за накипи сужаются, теплоноситель циркулирует плохо. Кроме того, увеличивается расход энергии, и появляется риск аварии на магистральном участке, что может привести к немалым тратам.

Промывку системы отопления осуществляют разными способами. Каждый из них имеет свои особенности, преимущества и недостатки, поэтому рассмотрим их более детально.

Оборудование для гидродинамической прочистки канализационных труб – виды и характеристики

По конструкции оборудование для промывки канализации гидродинамическим способом, применяющееся в промышленности и быту, достаточно похоже. Как правило, основное отличие состоит в используемых насадках и мощности напора. В состав очистного устройства входят следующие элементы:

компрессор для воды;
шланг;
наконечник, куда крепиться насадка;
двигатель или электропривод.

Гидродинамическое оборудование в большинстве случаев классифицируется по виду используемого топлива. Различают электрические и бензиновые устройства.

Электрические аппараты зачастую используются в бытовой чистке трубопровода гидродинамическим способом – в домах и квартирах. Подобное оборудование работает с трубами диаметром до 200 мм и длиной – до 40 метров.

Устройство функционирует с диапазоном 500-1500 оборотов/мин. и электрическим приводом переменного либо 3-фазного тока. Электрический аппарат в большинстве случаев обладает герметичным корпусом, поглощающим внутренние вибрации.

Бензиновые устройства имеют мощный двигатель (давление составляет от 200 до 500 атмосфер) и не зависят от внешних источников питания, благодаря чему достигается повышенная производительность.

Их достаточно часто эксплуатируют на крупных промышленных объектах и используют для очистки дренажной канализации. Подобные аппараты обладают манометром, защитным клапаном, замком двигательного зажигания, фильтром для воды.

Восстановление радиаторов

Что делать, если старые чугунные радиаторы остаются холодными даже после промывки?

Избавиться от окаменевших отложений ила вам поможет очень примитивная технология — отжиг батарей. Они демонтируются и прогреваются докрасна в разложенном во дворе костре. Затем радиатор разбирается на секции, и каждая из них простукивается деревянной или резиновой киянкой.

После того, как отставший от стенок ил высыплется из коллектора, остается лишь заново собрать радиатор с новыми межсекционными прокладками.

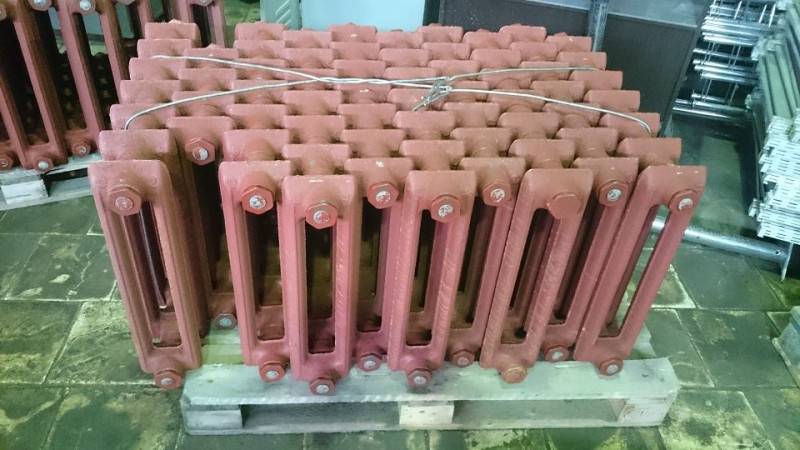

После грунтовки и покраски состояние чугунного радиатора ничем не отличается от состояния нового отопительного .

Нештатные способы

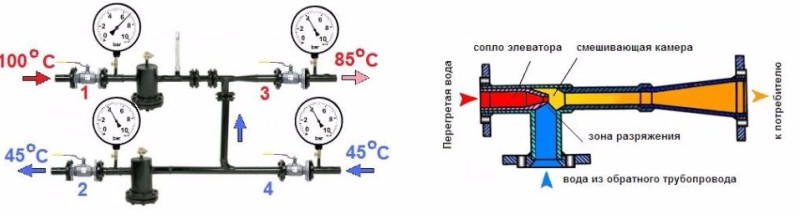

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

В результате:

Повышается температура
теплоносителя в отопительном контуре;
Ускоряется циркуляция
. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Почему эта процедура нештатна? Потому, что при таком режиме:

Многократно
увеличивается расход тепла
(то есть несет убытки его поставщик);
Нарушается температурный режим
работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

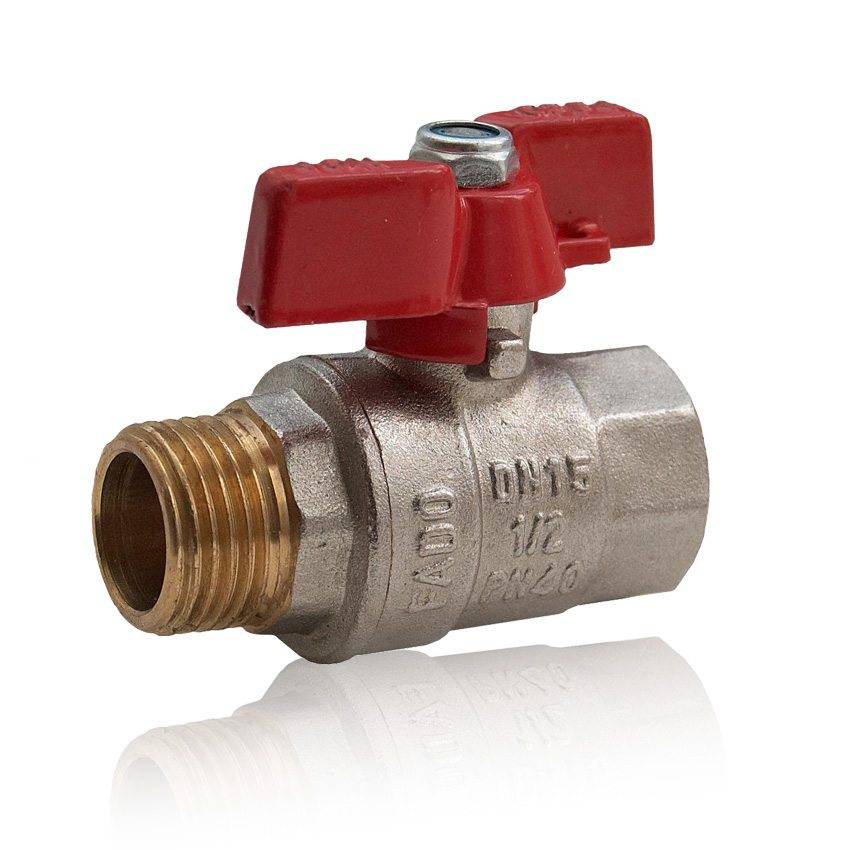

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

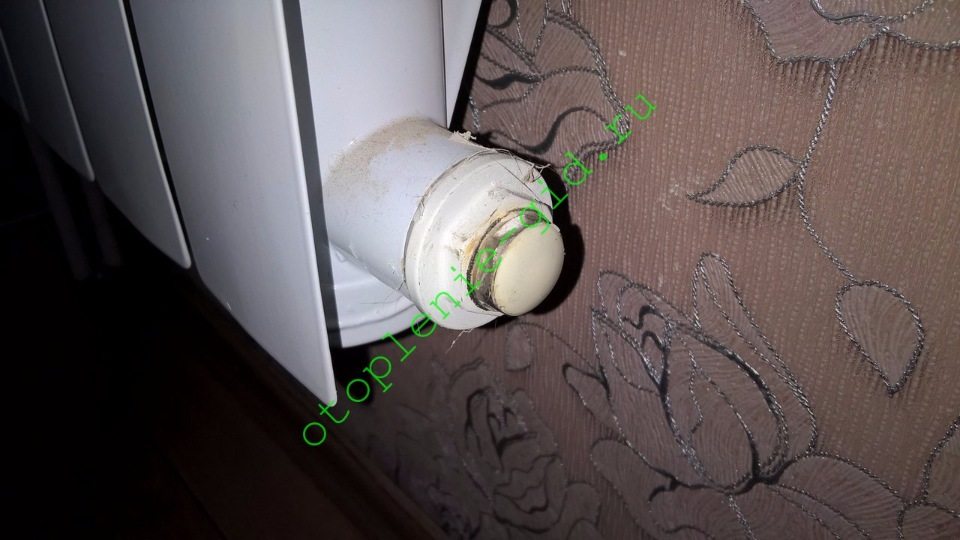

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран – и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Несколько нюансов:

Фаянс боится перепадов температуры
. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

Закрепите шланг
. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
Ждите, пока вода очистится
. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Причины засорения труб

Транспортируемая по трубам вода, из-за химико-биологических процессов, протекающих на стенках трубопроводов, часто образует отложения солей железа, кальция, магния, илистых и биологических образований, приводящих к обрастанию стен труб и изменению органолептических показателей воды.

Внутренняя шероховатая поверхность постепенно задерживает частицы песка, грязи, ила. Это способствует образованию среды для развития бактерий.

Использование всевозможных систем фильтрации, часто не может полностью задержать коллоидные вещества, вода мутнеет и изменяет цвет. Многие загородные поселки имеют запасные и регулирующие емкости с питьевой водой. Это подземные резервуары и водонапорные башни.

Из-за резкого перепада давления в трубопроводах, что особенно заметно при отключениях, а затем включениях воды, появляется неприятный привкус ржавчины. При кавитационном процессе, сгустки грязи с питьевой водой попадают в системы водоснабжения, а затем и в пищу человеку, что может вызвать различные заболевания и отравления организма.

Верные признаки засорения водоснабжения и канализации частного дома, являются:

Неприятный запах.
Появление хлопьев ржавчины.
Привкус металла.
Изменение цвета воды.

Отложения в трубе для водоснабжения

При несвоевременной промывке системы горячего водоснабжения, в которой используются металлические трубы, может снизиться их пропускная способность, ухудшится циркуляция ресурса. Это приведет к повышенному расходу энергии для обеспечения оптимальной температуры воды, к увеличенному ее потреблению.

Описание процесса

В ходе проведения промывки удаляются грязь, наслоения, известковый налет, окалина, ржавчина. Для успешной очистки выполняется ряд расчетов и предварительных шагов:

Параметры трубопровода: длина, диаметр.
Расход и давление воздуха.
Скорость и напор носителя.
Замеры отдельных групп стояков.
Проверка наличия запорной аппаратуры.
Необходимость добавления химических средств для старых систем.
Демонтаж оборудования, которое может пострадать от высокого давления.

Если длина трубопровода небольшая, осуществляют врезку патрубков на входе и выходе. Первый нужен для обратного движения, второй – служит для отвода грязной воды. При наличии крупных магистралей к работе подключают насосы для повышения скорости движения носителя и в случае недостаточной мощности компрессора. Существуют два метода гидропневматической промывки системы отопления:

1. Наполнительный метод.

Технология считается достаточно сложной, так как в процессе происходит заполнение жидкостью, затем подается сжатый воздух через каждые 15 минут. В работе участвует компрессор. При помощи гидроудара с поверхностей счищаются отложения, и поднимается грязь с нижней части радиаторов. Теплоноситель с примесями выпускают через сливной клапан системы. Промывка производится в несколько этапов, до момента полного освобождения оборудования от накипи. Способ весьма эффективен, но сложен в исполнении, поэтому лучше доверить обработку специалистам.

Прочистка системы отопления представляет собой одновременную закачку жидкости и воздуха через все участки. Перед подачей воды необходимо закрыть кран сборника, при работе компрессора откручивают спускной патрубок. Проходя сквозь все трубы и приборы, смесь очищает их, затем сливается. Процедура проводится непрерывно до момента выхода чистой жидкости. В сложных случаях при промывке в очищающую смесь включают химические реагенты. В воду добавляют щелочь или кислоту, способную растворить наслоения. Работа может осуществляться без участия компрессора, грязная вода выходит при подключении насоса. Количество средств зависит от длины и диаметра элементов системы. Метод считается быстрым и эффективным, но не подходит для промывки алюминиевых агрегатов, так как существует риск разрушения стенок от химикатов.

Опрессовка проводится после очистки труб отопления гидропневматическим методом. Процедура необходима для выявления дефектов и отсутствия герметичности в результате промывки. Систему заливают водой в медленном темпе, при этом рабочее давление должно составлять от 2 до 8 атмосфер, в зависимости от этажности дома. На протяжении получаса параметр сохраняется, производится проверка при помощи подсоединения манометра к входящему патрубку. Если прибор показывает минимальную величину, существует утечка, которую находят и устраняют. Для этого сливают воду, делают ремонт, затем снова наполняют систему до улучшения показаний манометра.

https://youtube.com/watch?v=Y1TiLyHdI4k

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Прочистка труб отопления с помощью гидропневматической промывки является требованием при подготовке к сезону. К сожалению, не всегда соблюдается периодичность процедуры, что часто приводит к поломке оборудования и аварии на магистрали. После выбора методики проведения необходимо договориться со специалистами об опрессовке. Это поможет выявить возможные дефекты и места разгерметизации.

При подборе печи для бани важны два фактора: расходы (на.

Стремясь к комфорту, жильцы домов и квартир оборудуют помещения все.

Штатные способы

Гидропневматическая

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
Воздушный компрессор. выдающий давление не менее 7кгс/см2;

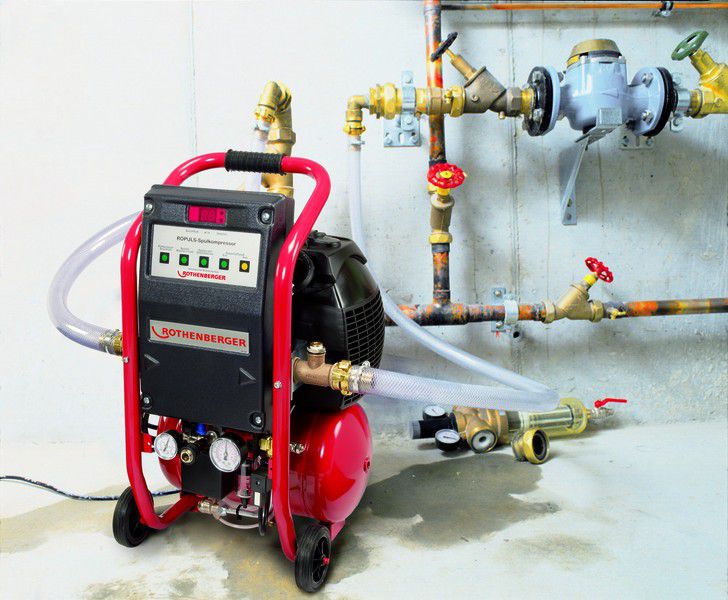

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

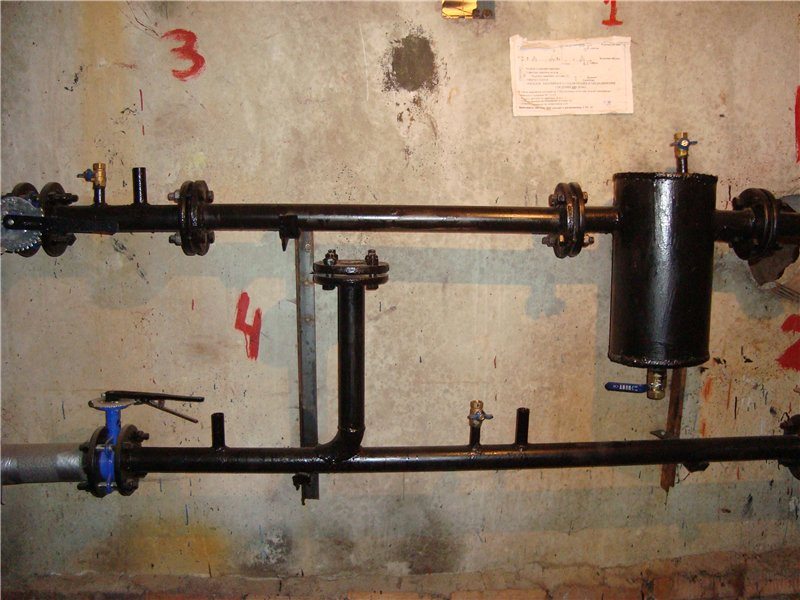

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

Высокая цена реагентов;

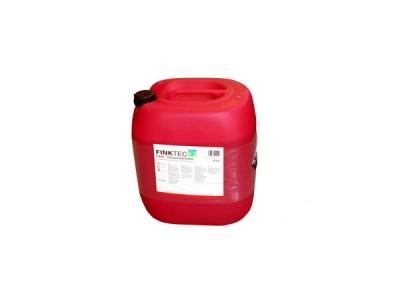

Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.
