Плюсы и минусы
Если подытожить то, что было сказано выше, то довольно просто выделить основные положительные и отрицательные стороны свайно-ленточного фундамента. К плюсам можно отнести:
- относительную простоту сооружения;
- сравнительно меньшие затраты на сооружение;
- снижение теплопотерь;
- отсутствие вибраций, которые могут передаваться через почву;
- строительство такого фундамента может вестись в любое время года;
- уровень грунтовых вод имеет минимальное воздействие на конструкцию;
- дает возможность сооружения конструкций на склонах.
Заложить такой фундамент сможет даже небольшая бригада без использования особых средств механизации. Так как лунки под сваи можно пробурить садовым буром, на который будет смонтирован удлинитель. Снижение расхода материала ведет к снижению расхода на строительство всей конструкции. В силу того, что с грунтом соприкасается только небольшая часть фундамента, удается снизить теплопотери, что положительно сказывается на стоимости отопления в зимний период. Эта же особенность отвечает за снижение вибраций, которые могут передаваться от загруженных трасс или от железнодорожного полотна. Заливка основы такого типа может производиться даже в морозы, если температура не опускается ниже минус десяти градусов. Так как для свайного фундамента с ростверком можно задать различный уровень на различных участках, то строительство дома на участке с перепадами уровня грунта не вызовет затруднений.
Есть у конструкции и свои недостатки:
- отсутствие подвала;
- необходимость особого подхода к расчетам;
- необходимость соблюдения плотности армирования;
- отсутствие гидроизоляции ростверка;
- невозможность обойтись без специальной техники в некоторых случаях.
Цокольный этаж или погреб в таких конструкциях не предусматривается, что связано с типом грунта, на котором ведется сооружение. Есть определенные нюансы в расчетах, которые потребуют определения нагрузки на каждую сваю в зависимости от типа грунта, в котором она будет располагаться. Для каждой марки цемента необходимо подбирать особый вид армирования, который бы обеспечил требуемую плотность всей конструкции. Ростверк не имеет гидроизоляции, которая бы препятствовала капиллярному проникновению влаги от свай, поэтому строители стараются произвести гидроизоляцию опорных столбов. При бурении лунок под сваи на большую глубину в некоторых случаях невозможно обойтись без специальной техники.
Характеристика свайного фундамента с ростверком
Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк. Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.
Статья по теме:
Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.
Фундамент с ростверком не подойдет для многоэтажных построек
Необходимость процедуры
Сваи целесообразно использовать на площадках с характерными перепадам высот, в условиях болотистой местности, на участках с глинистыми почвами, а также неглубоким залеганием грунтовых вод.
При строительстве промышленных объектов и частных домовприменяют следующие типы свай:
- буронабивные;
- винтовые;
- железобетонные.
Незащищенный металл подвержен образованию ржавчины, в результате чего толщина стенки трубы становится тоньше, приводя к уменьшению прочности и надежности свайного фундамента.
Влага также интенсивно проникает в поры бетонных и железобетонных конструкций. В холодное время года молекулы воды расширяются и разрушают элемент изнутри. С годами поры увеличиваются в размере, ускоряя износ фундамента.
Деревянные элементы свайно-ростверкового основания больше всего подвершены разрушающему влиянию влаги, поэтому не меньше металла и бетона нуждаются в защитном покрытии гидрофобным составом.
Нарушение целостности фундамента приводит к проседанию дома, образованию трещин в несущих перекрытиях и другим неблагоприятным последствиям.
Технология монтажа
Технологические приемы, используемые при создании отмостки, различаются в зависимости от конструкции или типа полосы. При этом, начальные этапы работ практически одинаковы для всех видов.
Рассмотрим их внимательнее:
Создание траншеи
По периметру дома выкапывают траншею под слой засыпки. Если фальш-цоколь еще не установлен, рекомендуется немного зайти под него, чтобы компенсационный зазор оказался вертикальным.
Это позволит сделать съемные панели цоколя, позволяющие производить обслуживание свайного фундамента без разрушений или серьезного демонтажа конструкции.
Глубина траншеи обычно принимается около 30 см. Ширина должна на 20 см превышать величину кровельного свеса (это минимум, шире делать можно, но сужать полосу нельзя).
Дно траншеи должно быть ровным и чистым, без торчащих корней или крупных камней
Важно сразу же соединить траншею с дренажными канавами или ливневой канализацией
Укладка подсыпки
Подсыпка имеет многослойную структуру:
- Первым слоем обычно укладывают глину. Она смешивается с водой для придания пластичности. Вязкость материала должна быть такой, чтобы глину можно было плотно и герметично уложить, но без выделения воды. Толщина слоя составляет 50-100 мм.
- Поверх глины укладывают гидроизоляционную пленку. Можно использовать обычный полиэтиленовый рукав. По внутренней стороне полоса пленки должна иметь запас на подгиб, чтобы гидроизоляция оказалась завернута на стену траншеи с запасом.
- Следующий слой — песчаная засыпка. Толщина слоя составляет 50-100 мм. Материал выравнивается по горизонтали и максимально уплотняется. Для большей плотности слой проливают водой.
- Затем, через слой геотекстиля производится засыпка щебня. Толщина слоя также принимается 50-100 мм, материал трамбуется до максимально возможного состояния.
Монтаж бетонной стяжки
Укладывается очередной слой геотекстиля, поверх которого производится заливка стяжки.
Бетон должен быть достаточно густым, чтобы можно было обеспечить требуемый уклон. Для заливки делают некий род опалубки из досок, установленных горизонтально на ребро.
После заливки бетона полосу накрывают мешковиной для создания оптимальных условий засыхания материала.
Рекомендуется использовать армирующую сетку, повышающую прочность и жесткость материала.
Установка мягкой отмостки
Процесс создания мягкой отмостки намного быстрее, так как отменяется необходимость работать с бетоном и дожидаться его застывания. После укладки слоя песка кладут геотекстиль, после чего насыпают щебень до запланированной высоты.
Его выравнивают и уплотняют. Примечательно, что создание уклона в данном случае не нужно, поскольку вода проходит сквозь слой щебня и утекает по днищу (в нашем случае — по слою геотекстиля.
Вторым вариантом является укладка вместо щебня слоя песка. Он максимально уплотняется, придается определенный уклон. Затем поверх укладывают слой тротуарной плитки.
ОБРАТИТЕ ВНИМАНИЕ!
Она выполняет декоративную функцию, поскольку вода уходит через промежутки между плитками.
Как выбрать глубину заложения ростверка
Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:
- От типа грунта.
- Глубины промерзания почвы.
- Уровня грунтовых вод.
- Тип конструкции строящегося здания.
К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.
Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.
Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.
На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.
Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.
Что такое свайно-ростверковый фундамент?
Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.
Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.
Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.
ОБРАТИТЕ ВНИМАНИЕ!
Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.
С монолитным ростверком
Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.
На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.
Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.
При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.
В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.
Основной алгоритм гидроизоляции
Один из видов гидроизоляции — обмазочная Гидроизоляция фундамента своими руками производится после того, как определён необходимый перечень работ. Оценивается он после анализа воздействий различных факторов на основание дома. Это неоднородность почвы, наличие грунтовых вод и предназначение эксплуатации здания.
- Если грунтовые воды проходят на уровне ниже одного метра от закладки фундамента, то проводят горизонтальную изоляцию, используя рубероид. Дополнительно выполняют защиту основы обмазыванием стен специальными материалами.
- Если же грунтовые воды проходят выше, то мероприятия для обеспечения гидроизоляции расширяют. Проводят двойную горизонтальную изоляцию, а между слоями наносят шар мастики. При вертикальной – проводят работы в два способа: обмазочный и оклеечный.
- При поднятии грунтовых вод выше основы фундамента дома или дождливых климатических условиях дополнительно обустраивают дренажную систему.
Как мы делаем свайно-ростверковый фундамент
Обращаем внимание — cвайно-ростверковый фундамент , как и другие виды фундаментов, требует индивидуального расчета в зависимости от нагрузки здания и состава грунта. Эти показатели влияют на количество свай, их диаметр, материал ростверка (дерево, металл, бетон), его толщину, марку бетона, плотность армирования
Снимаем верхний слой земли, выравниваем площадку под фундамент. Делаем разметку ростверка, несущих конструкций.
Выполняем необходимые земляные работы, выкапываем углубления под ростверк. Размечаем места расположения свай.
Ребристая арматура располагается вертикально. Стержни предназначены для компенсации изгибающих нагрузок
Заливаем бетон в подготовленные скважины, периодически уплотняя его глубинным вибратором.
Опалубка служит формой, в которую заливают бетонный раствор.
При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно
Теплоизоляция защищает фундамент от перепада температур, надземельной и подземельной его частей.
Песочное основание необходимо для обеспечения плотной, практически природной опоры.
Устанавливаем закладные под коммуникации, дренаж. Сразу же проверяем их на работоспособность.
Для уплотнения песочного основания проливаем песок водой и уплотняем его специальным оборудованием.
Укладка гидроизоляции
Обеспечивает защиту фундамента и позволяет предотвратить попадание сырости на поверхность пола и нижнюю часть стен.
На песочное основание укладываем гидроизоляционный материал и пенопласт. Это позволяет сделать пол более теплым.
Армировка вр5 200х200 мм
Для предотвращения деформации бетона в случае усадки дополнительно армируем бетонную стяжку шагом 200х200 мм. Толщина арматуры 5 мм.
Заливка бетоном плиты пола
Заливаем бетоном подготовленную площадку. Для однородности и высокой прочности фундамента уплотняем бетон с помощью вибрирования.
Проливка бетона
Для избежания пересушивания верхнего слоя бетона и образования трещин, постоянно проливаем бетонную поверхность водой.
Прочность бетона проверяем скалометром. Прибор определяет прочность путем ударного импульса.
После того как прочный фундамент готов, можно переходить к дальнейшим работам по строительству дома.
Получите бесплатную консультацию по свайно-ростверковому фундаменту
Напишите нам, и мы перезвоним вам в течении 10 минут в рабочие часы.
В перечень работ по строительству свайно-ростверкового фундамента входит:
- Разметка осей фундаментных лент;
- Земляные работы в отвал;
- Монтаж опалубки;
- Укладка геоткани;
- Буровые работы;
- Монтаж свай;
- Гидроизоляция;
- Установка каркаса из арматуры;
- Укладка песчаной подушки с вибротрамбованием;
- Устройство вентиляционных отверстий;
- Укладка бетона с применением глубинного вибратора;
- Материал и работы по монтажу свайно-ростверкового фундамента.
Способ утепления основания деревянного дома
Некоторые считаю, что в деревянных домах нет необходимости утеплять фундамент. Но независимо от того, какое дерево использовалось для строительства дома и каким обработкам оно не подвергалось, его нужно защитить от всевозможных на него воздействий. Чтобы утеплить такого рода дома используют пенополистирол. Как вариант, основание еще можно обложить кирпичом.
Свайный фундамент используется в тех случаях, когда грунт достаточно слабый и сможет не выдержать большой нагрузки. Для строительства современных зданий чаще используют винтовые сваи. В завершении процесса строительства подобного основания, его необходимо утеплить.
Методы гидрозащиты ростверка
Ростверк – внешняя часть фундамента, которая объединяет все сваи в единую конструкцию и отвечает за равномерное распределение нагрузки на грунт.
Ростверк может быть:
- железобетонным,
- металлическим,
- деревянным.
Каждый материал по-своему подвержен разрушающему действию влаги и нуждается в защитных мерах.
Заглубленного свайного ленточного
Методы защиты опор были описаны ранее. Для ленты используют вертикальный или горизонтальным вариант гидроизоляции. Для участков с близким залеганием грунтовых вод и переувлажненной почвой, применяют комбинированный метод.
Для защиты стен основания используют рулонный гидроизоляционный материал, которым покрывают всю внутреннюю поверхность опалубки до заливки бетона. Иногда защитные мероприятия проводят после застывания раствора: наплавляют рулонный материал или напыляют «жидкую резину».
В качестве несъемной опалубки иногда используют водонепроницаемый пенополистирол. Он препятствует проникновению почвенной влаги в поры бетона, а также дополнительно утепляет цоколь.
Свайно-ростверкового
Способ защиты от влаги надземной части конструкции выбирают с учетом типа ростверка:
- Для металлической обвязки используют полимерные обмазочные составы с хорошей адгезией.
- Деревянную часть конструкции пропитывают антисептиком, антипиреном, а затем покрывают несколькими слоями мастики (перед нанесением каждого слоя дожидаются полного высыхания предыдущего).
- Элементы из железобетона обмазывают составом на основе битума, а после высыхания наплавляют рулонный гидроизолирующий материал.
Гидроизоляция столбчатых фундаментов
Столбчатый фундамент отличается удобством проведения гидроизоляционных работ, так как он формируется за счет отдельных блоков, позволяя без проблем получить доступ ко всем столбам
Использование подобного фундамента исключает возможность обустройства подвальных помещений, но гарантирует качественную вентиляцию подпольного пространства, что особенно важно в случаях, когда основным материалом для пола выбирается дерево. На основе данных особенностей столбчатые фундаменты применяются при строительстве объектов животноводческой инфраструктуры и бань
Слои гидроизоляции
Первым элементом выступает гравийная подушка, используемая в качестве дренажной системы, а также обеспечивающая защиту столбчатых конструкций от капиллярного проникновения влаги в основание с грунта. Одновременно подушка обеспечивает повышение несущих способностей грунта под фундаментом, придавая дополнительную надежность всему строению.
Вторым составляющим элементом защиты выступают битумные мастики или несколько слоев рубероида, нанесенные на защищаемую поверхность. Данный слой выступает в качестве буфера, занимающего положение между столбом и ростверком.
В случае, когда речь идет о возведении небольших по размерам построек хозяйственного назначения или жилых домов на основе каркасно-щитовой конструкции, не создающих значительных нагрузок на фундамент, допускается применение буронабивных свай.
Данным термином называются столбы, заливаемые непосредственно в грунт. Скважины под их обустройство бурятся при помощи особого бура, позволяющего не только соблюсти строгую геометрию расположения свай, но и сформировать дополнительную полость, предназначенную для опорной пяты. Последняя предназначается для повышения показателей грузоподъемности сваи.
Основными преимуществами подобной модели выступают технологическая простота, скорость выполнения работ, и получение фундамента с высокой гидроизоляционной стойкостью.
Следующим этапом выступает установка изоляции в шурф трубы. Используется для этого 2 – 3 слоя рубероида. В результате формируется необходимая геометрия будущего столба, а также гарантируется надежная защита сваи на этапе ее заливки от негативного воздействия поступающей влаги.
Гидроизоляция выступает одним из обязательных процессов при заливке свай. С одной стороны она исключает возможность ухода влаги из бетона в грунт, а с другой стороны создает максимально комфортные условия бетону для набора своих прочностных характеристик. Опалубка из рубероида по высоте должна равняться началу ростверка, то есть точки, откуда начнут выходить стены и перекрытия пола.
Применение двухслойной гидроизоляции позволяет обеспечить эффективную блокировку негативного воздействия влаги на элементы, например, предотвратить в банях проникновение влаги через деревянный пол. Технология гарантирует качественное проветривание внутреннего пространства, оптимизацию сроков просыхания после контакта с влагой, и значительное увеличение эксплуатационных периодов строения.
Для хозяйственных построек или бани, описанной выше гидроизоляции более чем достаточно. Связь между столбами при этом обеспечивается за счет деревянного бруса, формирующего пол возводимого объекта.
В случае, если производится капитальное, пусть и малоэтажное строительство, осуществляется замена бруса на полноценный железобетонный ростверк. При подобной схеме используется еще один этап, обеспечивающий изолирование оголовников свай с целью исключения перехода влаги от элемента фундамента непосредственно на ростверк и половые конструкции.
Гидроизоляция выполняется путем обработки поверхности битумными мастиками или составами на основе цемента. Она гарантирует повышение прочностных характеристик, а также блокирует продвижение конденсата по направлению к ростверку, который в свою очередь выступает в качестве основания для будущего пола и стен.
При использовании технологии появляется возможность заглубить ростверк, но только при условии, что гидроизоляция формируется неразрывной, и обязательно высокого качества, обеспечивая защиту по всему периметру. Оптимальным решением выступает использование наплавляемой гидроизоляции с дополнительным армированием.
Методы гидроизоляции свайно-ростверкового фундамента
Свайно-ростверковый фундамент имеет конструкцию, схожую со свайно-ленточным.
Особенно это заметно на основаниях с железобетонным ростверком, мало отличающимся от традиционной ленты.
Основными различиями являются размеры и отсутствие прямого контакта с грунтом.

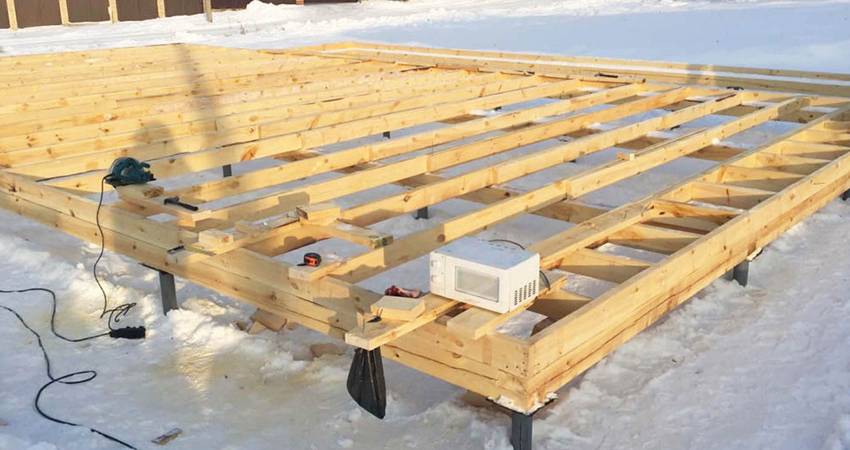

Деревянные и металлические виды ростверка представляют собой обычный пояс обвязки, соединяющий все сваи по линиям нагрузки — местам расположения несущих внутренних и наружных стен.
Рассмотрим варианты гидроизоляции разных типов:
Металлический ростверк
Для гидроизоляции металлических деталей подходят напыляемые или обмазочные типы гидроизоляторов.
Чаще всего используются горячий битум или битумная мастика. Нередко применяют кузбасслак, различные полимерные покрытия.
Методика нанесения напоминает обычное окрашивание, разница состоит в необходимости максимальной герметичности и толщины слоя.
При выборе материала основное внимание следует уделять влагонепроницаемости пленки, иначе покрытие после первой же зимы отслоится от поверхности металла
Деревянный
Деревянные детали неустойчивы к воздействию влаги. Гидроизоляция производится с помощью специальных пропиток или традиционными обмазочными материалами, причем, большинство строителей предпочитают применять гудрон, мастики или иные материалы на основе масел или подобных составов.
Нанесение производится при помощи обычных кистей. Покрытие периодически осматривается, при обнаружении отслоений производится очистка и подкрашивание проблемного участка.
ВАЖНО!
Не рекомендуется использовать креозот или подобные материалы с сильным запахом, так как он постоянно будет ощущаться в доме.
Железобетонный
Железобетонный ростверк мало отличается от обычного ленточного фундамента.
С точки зрения процедуры гидроизоляции это один и тот же тип конструкции, требующий одинаковых мероприятий.
Учитывая специфику и конфигурацию элементов конструкции, наиболее удобными способами являются нанесение битумной мастики или пропиточных материалов.
Нанесение горячего битума также возможно, но работы представляют собой большую сложность из-за необходимости покрывать нижнюю часть ленты, что чревато ожогами или иным неприятностями. Оптимальный вариант — битумная мастика, которую впоследствии удобнее всего будет наносить повторно.
Изоляция цоколей от влаги
Эксперты советуют проводить гидроизоляцию цоколя до уровня первого этажа, чтобы исключить проникновение влаги в стены дома даже в период сильных снегопадов.
Правильно организованная отмостка не позволит атмосферным осадкам скапливаться вокруг дома, но на практике этого недостаточно.
Для отделки цоколя нужно использовать облицовочные материалы с высокой степенью гидроизоляции и морозостойкости. При этом не стоит экономить на качестве стройматериалов, чтобы исключить проникновение влаги в стены дома.
Много важной и полезной информации о свайно-ростверковом фундаменте найдете в этом разделе
Необходимость устройства гидроизоляции
Пример гидроизоляции сваи на поверхности грунта При расчете свайных фундаментов для дома, бани, гаража и любого другого хозяйственного или промышленного сооружения перед инженером-проектировщиком стоит весьма непростая задача обеспечения высокой прочности соединения свай и ростверка и в то же время высокой гидроизолирующей способности этого соединения. Эта, казалось бы, невыполнимая задача решается при помощи современных материалов и специальных технологических решений.
Наиболее просто задача решается при глубоком, более 10 метров, залегании грунтовых вод, когда обмазочная или наплавляемая на сваи гидроизоляция только увеличивает срок службы. Но если грунтовые или талые воды подходят вплотную к поверхности, влагоизоляция свай и ростверка обеспечивает не только сохранность и долговечность самого фундамента, но и предотвращает попадание влаги на расположенные выше элементы стен, конструкции пола, что позволяет снизить затраты на эксплуатацию и ремонт здания в целом.
