Этапы строительства гаража
Габаритные размеры гаража
Основные детали устройства гаража
Устройство ленточного фундамента для гаража
Заливка бетона для гаража
Если залить площадку бетоном, то затем можно сэкономить на устройстве пола гаража
- Фундамент и пол. Поскольку строительный материал лёгкий, под гараж не нужно внушительное основание. Подойдёт просто забетонированная площадка, столбчатый или ленточный фундамент. Пространство внутри засыпают песком, который хорошо утрамбовывают.
Под сетку подкладывают кусочки кирпича, чтобы она была впоследствии утоплена в бетон. Далее, заливают пол раствором и разравнивают смесь, ориентируясь на маяки.

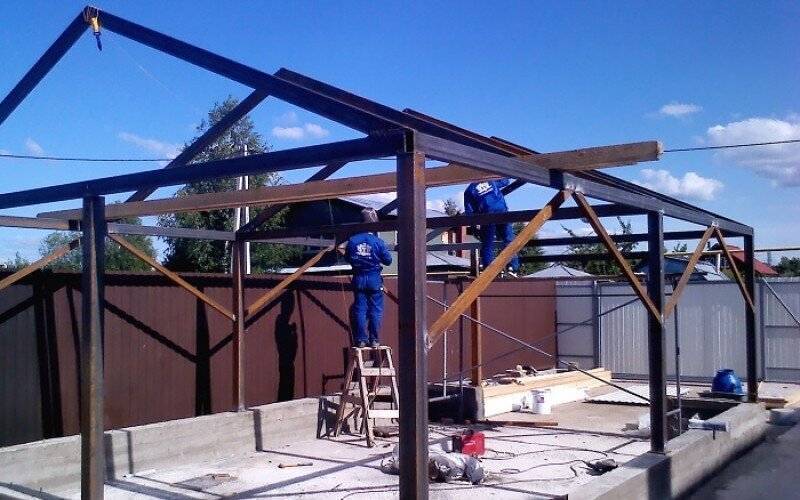

Монтаж каркаса гаража на фундамент
2. Каркас. Когда фундамент полностью готов, на нём возводят металлический каркас будущего строения. Для этого используется угловой профиль 50*50 или 75*75 мм, который соединяется сваркой или с помощью болтов. Сначала основание каркаса крепят к фундаменту, стыки уплотняют герметиком. Нижний ярус каркаса должен лежать абсолютно горизонтально.
Элементы крепления сэндвич панелей к каркасу
Затем к нему прикрепляют заранее собранные прямоугольники стен, на них крепят дополнительные рёбра из профиля через каждые 50 см. Перпендикулярность стен проверяют с помощью отвеса.
Сборка каркаса гаража
Сборка гаража – укладка перекрытия и подготовка к обшивке
Для потолочного перекрытия берут профиль большей толщины, который так же сначала соединяют в прямоугольник, а затем крепят дополнительные элементы. Крышу укладывают поверх гаража и крепят саморезами по металлу.
Монтаж ферм для крыши
Нахлест кровельных панелей
3. Обшивка. Работа начинается со стен. К цоколю на анкерах через каждые 50–60 см крепится нижняя направляющая с наклеенной уплотнительной лентой и отверстиями под крепления. Хорошо проверяют горизонтальность с помощью уровня. В паз направляющей закладывается полоска уплотнителя. На каркас наклеивают уплотнитель по всей высоте.
Первую панель вставляют в направляющую и крепят к каркасу с помощью саморезов с шестигранной головкой, проверяя её по уровню. Вторую панель совмещают с первой, защёлкивают замок, затем крепят к каркасу.
Чтобы швы были без зазоров, в них вставляют уплотнительные прокладки. Рекомендуется на стыках использовать герметик. Чем лучше защищены стыки, тем теплее получится готовый гараж. Саморезы располагают минимум в 5 см от стыковочного края панели с шагом 50 см. Если на стену будут приходиться большие нагрузки, то шаг уменьшают.
После завершения обшивки с поверхности панелей снимают защитную плёнку. Крышу обшивают по такому же принципу, начиная снизу и двигаясь к коньку. Где необходимо, вставляются уголки, водостоки, другие элементы кровли. Швы обязательно промазываются герметиком, стыки закрываются накладками. Если утеплитель в панелях из минеральной ваты, то обязательно нужно сделать водосток, чтобы внутрь крыши не попала влага.
Сборка гаражных ворот Схема гаражных ворот
4. Ворота. На заключительном этапе строительства навешивают ворота, делают замки. Для ворот собирают прямоугольный каркас, вставляют посередине вертикально направляющую планку.
К ней крепят сэндвич-панели, стыкуя их друг с другом и фиксируя по краям саморезами. Углы ворот дополнительно затягивают по бокам. С одной стороны закрепляют на кронштейнах несущую балку. Над ней устанавливают С-профиль под зубчатую рейку электропривода.
Чертежи и схемы
Прежде чем приступить к строительству, разрабатывают чертежи и схемы гаражного сооружения. Для этого придется ознакомиться с размерами одноэтажных и двухэтажных гаражей.
Одноэтажная
Большинство автомобилистов строят одноэтажные постройки для длительного хранения автомобиля. При этом оптимальный размер такого строения составляет 7 х 4 метра, а высота — два с половиной метра. Однако не обязательно придерживаться указанных параметров. При определении наиболее подходящих размеров для гаража учитывают габариты транспортного средства.
Двухэтажная
Некоторые пытаются сэкономить место на земельном участке и строят двухэтажные гаражные здания, в которых транспортные средства хранятся на первом этаже, а жилые комнаты располагаются на втором. Опытные строители советуют строить здание размером не меньше 8 х 8 метров с высотой около 7-8 метров.
На 1 машину
При построении гаража на один автомобиль можно сэкономить строительные материалы, так как такая постройка наиболее компактная. Определяясь с размерами гаражного помещения, учитывают марку автомобиля, который будет стоять внутри, и его габариты. Например, минимальный размер гаража для Ford Focus составляет:
- длина — пять метров;
- ширина — три метра;
- высота — два с половиной метра.
Проект на 2 авто
Владельцам двух автомобилей придется построить из СИП-панелей большой гараж. Его ширина должна составлять 7-9 метров, длина — 5-6 метров, а высота — 2-3 метра.
Изготовление каркаса гаража
Если каркас собирается из дерева, брусья необходимо обработать антисептическими и противогрибковыми пропитками. Соединяться элементы будут металлическими уголками. Стальной профиль можно скреплять сваркой.
По сути, каркас представляет собой 4 прямоугольника из усиленных несущих стоек и цокольного ригеля, которые соединяются вертикальными и горизонтальными перемычками. Собирается конструкция следующим образом:
К фундаменту прикрепляется цокольный ригель, входящий в комплект поставки сборного гаража. Фиксация осуществляется при помощи анкеров для бетона
Важно тщательно проверить горизонтальную, вертикальную ровность установки и углы между элементами ригеля — конструкция должна представлять собой идеальный прямоугольник.
Стенки собираются по отдельности на ровной поверхности, чтобы не допустить ошибок в геометрии. Сначала сооружается прямоугольник из усиленного профиля, после чего устанавливаются вертикальные ребра жесткости
Для большей надежности делаются дополнительные горизонтальные перемычки. В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.
Гараж для авто, его виды и какой гараж лучше выбрать?
Гараж представляет собой помещение, служащее одновременно местом стоянки автомобиля, мастерской, хранилищем для различных вещей, охотничьих или рыболовных принадлежностей и т.д. Такие обширные функции гаража выдвигают повышенные требования к его размерам.
Если гараж строится в кооперативе, то возможности изменить размер отведенного участка практически не имеется. Другое дело гараж, построенный на участке возле частного дома.
В этом случае можно выбирать один из наиболее распространенных вариантов:
- Совмещенный, или встроенный в дом. Такой вариант считается наиболее привлекательным, но имеются и некоторые неудобства — выхлопные газы от работающего двигателя неминуемо попадают в дом, что не понравится никому. Это вынуждает помимо гаража сооружать еще и навес, под которым автомобиль можно прогреть, отремонтировать или просто оставить для стоянки. Тем не менее, удобство пользования и близость расположения такого гаража самые высокие.
- Отдельно установленный. Такой способ расположения гаража имеет и преимущества, и недостатки. К плюсам можно отнести отсутствие запахов, звуков от работающего двигателя, сварки или прочих технологических проявлений. Недостатком является необходимость отведения некоторой площади под гараж и дорогу, ведущую к нему, что для небольшого участка может быть непреодолимым препятствием.
Кроме того, стали модными двухэтажные гаражи. Это не двухуровневые, т.е. имеющие дополнительный уровень, погруженный в грунт. Это именно двухэтажные постройки со складом, комнатой отдыха или даже жильем на втором этаже.
В качестве строительного материала применяются:
- Кирпич.
- Шлако- или гипсоблоки.
- Металлические листы, профнастил.
- Бетонные плиты.
- Деревянные (каркасные) постройки.
Выбор материала обусловлен, прежде всего, его наличием. Кроме того, определяющими обстоятельствами могут стать цена или доступность материала, прочность, пожароопасность и т.д. Все эти критерии вполне обоснованы, но каждый из вариантов имеет некоторые ограничения.
В частности, чем прочнее материал, тем большая необходимость возникает в прочном фундаменте. Легкие стены не требуют мощного основания, но сами по себе они не могут обеспечить должную защиту от непогоды, низких температур или визита злоумышленников.
Тем не менее, существует компромиссный вариант, позволяющий построить достаточно легкую, но вполне прочную и надежную постройку — сэндвич-панели.
Фото гаража:
Сэндвич-панели для гаража — свойства, преимущества и недостатки
Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.
Таблица: плюсы и минусы сэндвич-панелей
| Плюсы | Минусы |
|
|
Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит
Технические характеристики сэндвич-панелей
Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.
В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.
Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.
По назначению сэндвич-панели делятся на:
Стеновые.
Кровельные.
Сэндвич-панели: общее понятие
Гараж из сэндвич-панелей относится к категории каркасных построек. Так называется многослойный материал, характеризующийся простотой монтажа. Производители выпускают панели для стен или кровли. Все они состоят из 3 слоев: среднего утепляющего и 2 внешних защитных.
Облицовка делается из ПВХ, ОСБ или магнезитовых листов. Она бывает профилированной или гладкой. Существуют материалы, имитирующие профлист, сайдинг, кирпичную кладку.
Теплоизоляционный слой производится из:
- вспененного полиуретана;
- пенопласта;
- минеральной ваты.
Свойства
Толщина плиты составляет 6-25 см, ширина — 1-1,25 м, длина — 2-12,5 м. Такие характеристики помогают строить быстровозводимые здания, имеющие минимальное количество горизонтальных стыков. Стоит заказывать плиты длиной, совпадающей с высотой стен строения. Панели выставляют вертикально, соединяя по методу шип-паз. Построенные из сэндвич-плит сооружения удерживают тепло, поэтому дополнительная теплоизоляция не требуется.
Преимущества использования
К положительным качествам рассматриваемого материала относятся:
- простота установки;
- возможность использования в любых климатических условиях (при выборе плит с соответствующим теплоизолятором);
- малый вес, облегчающий перевозку материала на строительную площадку или склад;
- минимальная нагрузка на фундамент, снижающая требуемую прочность закладываемого основания, делающая возможным возведение зданий на любой местности;
- привлекательный внешний вид, помогающий отказаться от облицовки фасада строения;
- гигиеничность;
- низкий коэффициент влагопоглощения;
- хорошие шумоизоляционные свойства;
- низкая стоимость материала (гараж из СИП-плит можно строить при ограниченном бюджете).
Преимуществом использования материала является простота установки.
Какие проекты возводятся
Любые работы по планированию постройки начинаются с чертежа. Естественно, стоит учитывать габариты автомобиля.
Обычно делают технические зазоры для свободного перемещения человека вокруг автомобиля. Идеально, если ваш гараж будет подразумевать ещё и дополнительные полочки
Чаще всего ворота гаража делают стандартными – распахивающимися наружу. В последнее время популярны роллетные системы открывания.
Роллетная система чем-то напоминает жалюзи. Она не занимает много места и подходит для малогабаритных помещений и парковок
Очень часто управление такой дверью происходит с пульта. Современные технологии позволяют создать двухъярусные или двухэтажные гаражи.
На верхних этажах автовладельцы обычно размещают крупногабаритные элементы ухода за автомобилем, к примеру, сезонную резину для колёс
Плюсы и минусы
У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.
Достоинства:
- Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
- Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
- Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
- Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.
- Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
- Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
- Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.
Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.
В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:
К недостаткам можно отнести:
К недостаткам можно отнести:
- Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
- Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
- Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
- Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
- Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
- Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
- Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.
Расчет материалов
Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.
Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.
Расчет сэндвич-панелей для гаража
Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.
S=7·2,4=16,8 м²
Поперечный стык стеновых панелей.
После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2
S=(7·1,2):2=4,2 м²
Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.
16,8+4,2=21 м²
21·2=42 м²
Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.
S=5·2,4=12 м²
Так как на передней стенке располагаются ворота, то сначала стоит узнать их площадь и вычесть ее из общей площади стены.
Sв= 2,7·2,3=6,21 м² – площадь ворот.
S=3,6·5=18 м² – площадь стены.
Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.
Находим площадь крыши.
S=5·7=35 м²
Суммируем полученные данные.
42+12+11,79+35=100,79 м²
Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.
Расчет бетона для фундамента
Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.
Защитная пленка сэндвич-панели.
Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.
V=0,4·0,4·7=1,12 м³ – одна лента.
1,12·3=3,36 м³ – три ленты.
Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.
5-(0,4+0,4+0,4)=3,8 м
Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.
3,8·0,4·0,4=0,608 м³
Находим общее значение двух сторон.
0,608·2=1,216 м³
Зная эти данные теперь легко найти общий объём бетонной смеси.
3,36+1,216=4,576 м³
Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:
V=5·7·0,2=7 м³
Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.
Расчет арматуры для основания
Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.
Перпендикулярно передней и задней стенке поместится следующее количество прутка:
5:0,15=33,3 прутка.
Узнать общую длину в погонных метрах поможет следующий расчёт:
33,3·7=233,1 п. м. по длине гаража.
Схема гаража из сэндвич-панелей.
Аналогичные действия проведем и по отношению к ширине гаража:
7:0,15=46,6 прутка.
46,6·7=326,2 п. м. по ширине гаража.
Сложив эти значения, получаем общее количество арматуры в погонных метрах:
233,1+326,2= 559,3 п. м.
Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:
559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.
Необходимые инструменты
Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.
А набор выглядит следующим образом:
- лопата либо мини экскаватор;
- земельный бур;
- тачка для вывоза земли;
- молоток;
- ножницы по металлу;
- шуруповерт;
- циркулярная пила;
- ножовка;
- аппарат для замешивания бетона;
- резервуар с водой;
- кусачки;
- аппарат для сварки;
- вертикальный и горизонтальный строительный уровень;
- рулетка измерительная;
- деревяные колышки и веревка.
Выбираем размер
Размер гаража определяется величиной площадки, отведенной под него. На участке возле частного дома можно позволить себе более крупный гараж, если имеются какие-либо планы насчет него — например, оборудование мастерской, покрасочной камеры и т.д.
Есть и еще один фактор, влияющий на размеры гаража — количество машин. Стандартный размер, традиционно применяющийся для возведения подобных построек, составляет 6 м на 4 м, для 2 машин обычно строят 6 м на 6 м.
ОБРАТИТЕ ВНИМАНИЕ!
Практика показывает, что, при наличии возможностей, построить более просторный гараж всегда очень полезно — кто знает, какая машина будет стоять в нем завтра, может быть, очень большая?
Особенности гаража из сэндвич панелей
Быстрота и простота сборки, возможность быстрой разборки и перевозки с установкой на новом месте, относительная дешевизна — все это обеспечивает гараж-конструктор из сэндвич панелей. «Гастрономическое» название он получил из-за своей многослойной конструкции, напоминающей сендвич.
Количество слоев может быть разным. Но минимальный набор обязательно должен включать 3 слоя: внешнюю защитную обшивку, утеплительный слой и внутреннюю металлическую обшивку. Часто между основными слоями размещаются дополнительные адгезивные слои. Приведенная схема демонстрирует, как выглядит стандартный комплект монтажных слоев в обычной сэндвич панели (рис.2).
Чтобы можно было строить гаражи для автомашин разных габаритов, в настоящее время производятся панели разных размеров. Для упрощения сборки конструкции в тех местах на панелях, где они сочленяются друг с другом, монтируются специальные замки.
Обычно в сборный комплект входят каркас гаража, внешняя обшивка, крыша. Кроме того, в комплекте должны быть крепежные элементы и доборные компоненты (прокладки для герметизации сооружения, уголки, места примыканий стен и крыши).
Особенности хранения авто
Гараж из сэндвич панелей может быть выполнен на 1, на 2 машины или на целый автопарк. Модульная структура открывает возможность выбора количества дополнительных помещений разного предназначения.
Место для парковки может быть оборудовано отдельной кладовкой для содержания запчастей и комплектов резины. При этом ничто не мешает организовать по соседству уютную комнату отдыха.
Что мы используем в строительстве
Фундамент
Свайный фундамент
Винтовые сваи собственного производства. Подробнее в разделе винтовые сваи.
Преимущества:
- Быстрый монтаж, всего один день
- Низкая стоимость
- Для всех типов грунта
- Монтаж не зависит от погоды
Фундамент плита
Крепкое основание, не требует устройства пола. Подробнее в разделе фундаменты.
Преимущества:
- Долговечнее и прочнее
- Для всех типов грунта
- Фундамент с готовым полом
Каркас
Профильные трубы для каркаса
Профильные трубы с сечением 60*60 или 80*80 и толщиной 4 мм для повышенной прочности и снижения риска коррозии
Краска по металлу
Используем сверхпрочную эмаль для увеличения эксплуатационных свойств
Сэндвич панели
Кровельные сендвич панели с замковым соединением. Оценкованный металлопрофиль. Толщина панелей 100-120 мм
Выбор в пользу конструкции, построенной на базе сендвич-панелей, позволит достигнуть следующих целей:
- Забота о состоянии авто. Стены теплого паркинга защитят автомобиль от негативных последствий пребывания на холоде. Минимизация контакта с внешней средой позитивно отражается на состоянии механизмов и систем железного коня. Отсутствие перепадов температуры и контакта с водой продлевает жизнь лакокрасочного покрытия.
- Возможность экономии. Собственный бокс позволит забыть об аренде парковочных мест на стоянках. Другой статьей экономии может стать отказ от оплаты услуг хранения шин, ждущих своего сезона. Низкая стоимость возведения гаража позволяет быстро окупать приобретение.
- Дополнительное пространство. Все запасные части и прочие предметы, облегчающие жизнь автомобилиста, теперь могут быть под рукой. Комфортная температура и возможность создать уют на собственной территории стирают множество проблем, с которыми вынуждены сталкиваться владельцы машин. Преимущества готового паркинга из сэндвич панелей особенно остро ощущаются в моменты, когда его владелец, проезжая на прогретом и чистом авто, вынужден наблюдать за попытками соседа завести оледенелую легковушку.
Мастера Строй Комплект Про предлагают вам на личном опыте прочувствовать преимущества комплекта гаража из сэндвич панелей, цена которого вас приятно удивит.
