Фундамент ТИСЭ: строим самостоятельно

Производство работ

Технология возведения фундаментов ТИСЭ включает в себя несколько этапов, каждый из которых важен, требует внимания и ответственного отношения к выполнению работ.

Подготовительные работы

На первом этапе производится удаление плодородного слоя земли на всем участке строительства. Работа несложная, но требует времени и значительных затрат труда, потому лучше всего ее выполнять с использованием специализированной техники.

Параллельно можно выполнить расчет фундамента дома и перенести в натуру проектное положение каждой сваи, произвести разметку площадки.

На начальном этапе также строится обноска из досок, устраиваются углубления в местах расположения свай.

Бурение скважин

Скважины под сваи устраиваются при помощи специального бурового устройства

Заглубление ям необходимо назначить, приняв во внимание глубину промерзания грунта в конкретном регионе. На видео Вы сможете увидеть процесс бурения скважин с подробными комментариями. Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше

При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную

Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше. При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную.

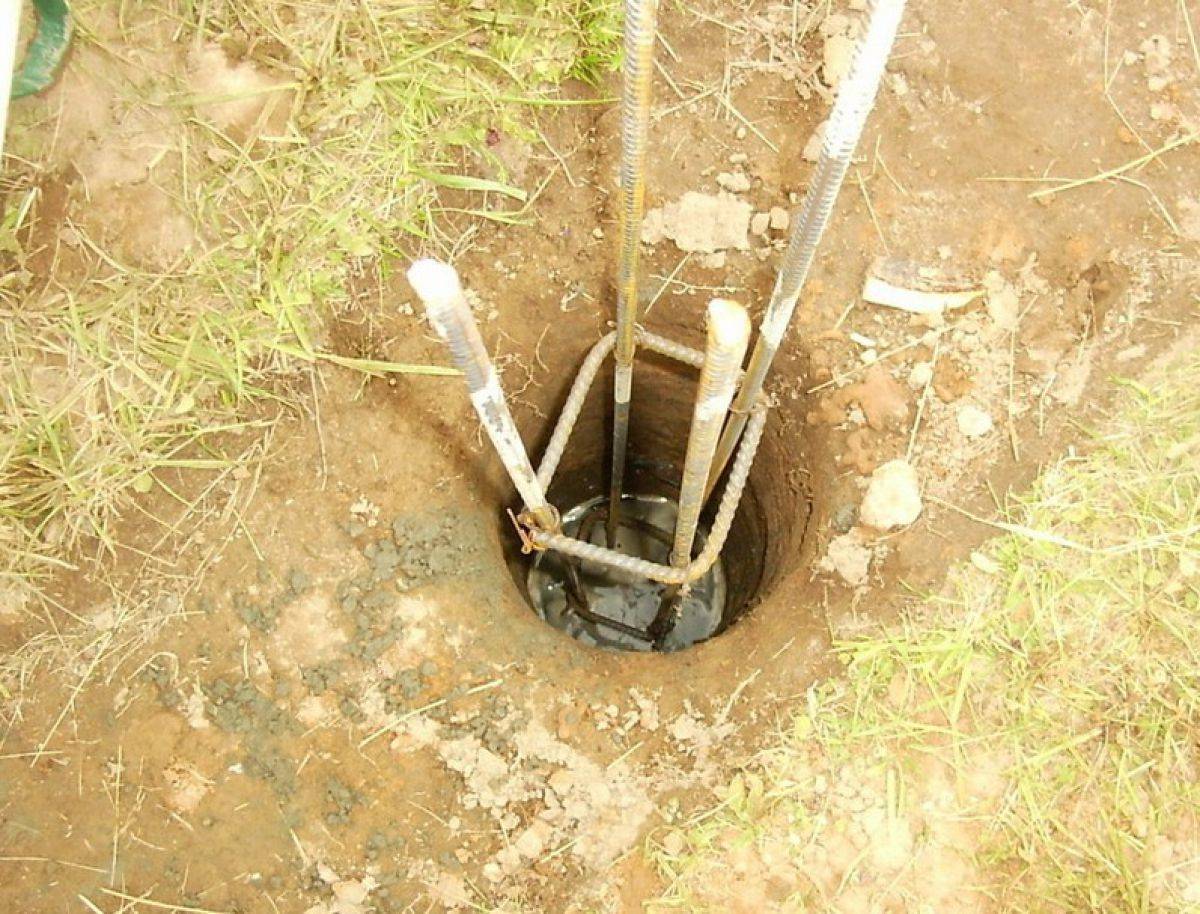

Армирование

Работы по армированию выполняются для предотвращения отрыва опоры. При их выполнении используются армирующие элементы диаметром 10–12 мм, согнутые в форме буквы «П», верхняя их часть обвязывается проволокой. В качестве армирующих элементов можно применять любые металлические длинные прутья, кроме труб.

Устройство внутреннего расширения

Эту работу можно считать самой трудной и ответственной, от качества ее выполнения зависит надежность работы фундамента под нагрузкой от массы дома.

Суть ее заключается в устройстве расширения объема скважины в нижней части ямы. На величину расширения в первую очередь влияет плотность грунта. К примеру, при строительстве фундамента дома на жестких почвах, обладающих достаточной несущей способностью, увеличение объема скважины внизу ямы можно сделать и небольшим.

Устройство гидроизоляции и заливка бетона

В качестве гидроизоляционного материала можно использовать обыкновенный рубероид, который необходимо уложить сразу же после установки арматуры.

Бетон в ямы следует заливать быстро. После полного заполнения скважины получается столб ТИСЭ, несущая способность которого составляет порядка 10 т. При глубине заложения фундамента дома 1,5 м, расход бетона составляет 0,1–0,12 м3.

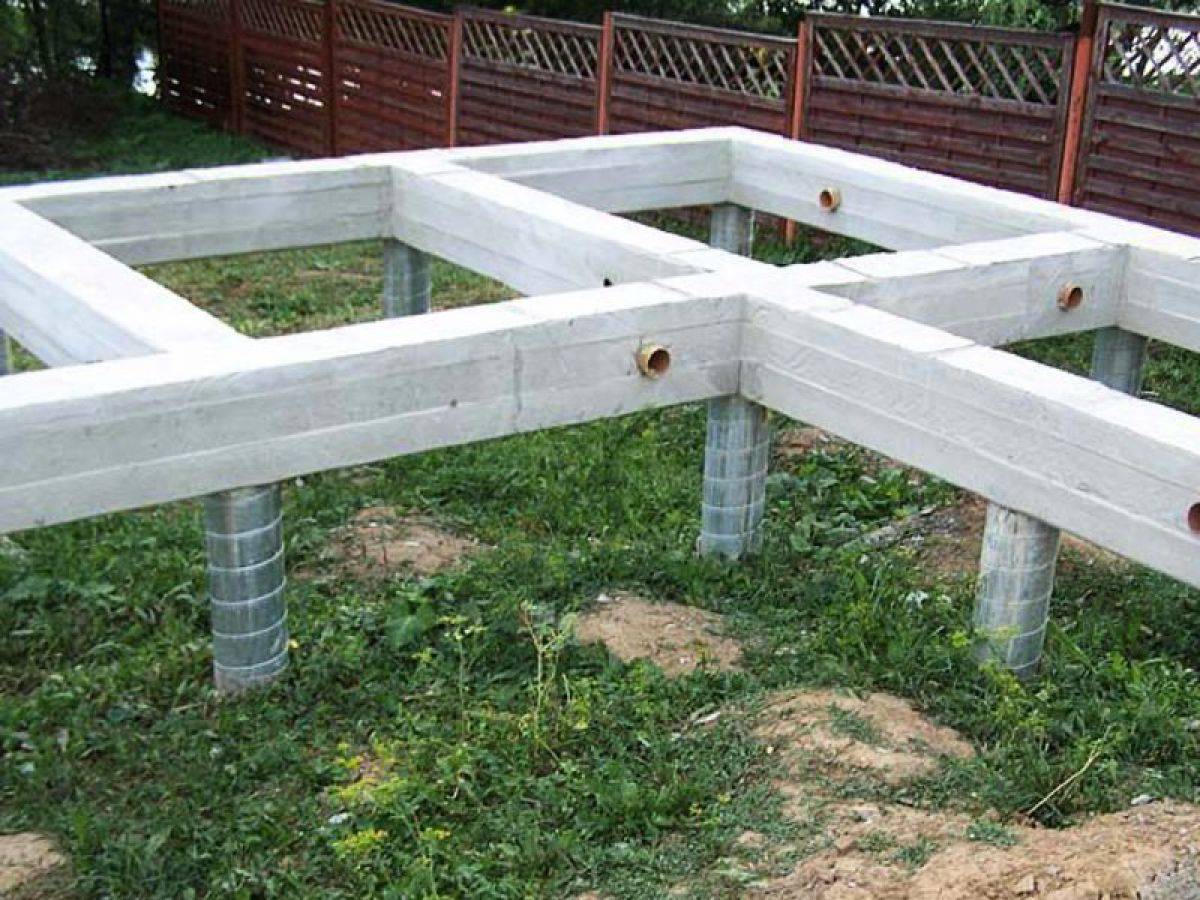

Изготовление ростверка

Для устройства ростверка также производится армирование и бетонирование в опалубке из досок. Рекомендуется использовать арматуру диаметром 10-14 мм. Посмотрев видео, Вы сможете узнать множество полезной информации о процессе устройства ростверка.

В ростверке все сваи соединяются в одной конструкции, что позволяет равномерно распределить нагрузку от дома между ними. Изготовление ростверка необходимо производить таким образом, чтобы не допустить его соприкосновения с грунтом, оставляя зазор в 10-15 см. Наличие такого зазора нивелирует воздействие выталкивающих сил пучения на фундамент.

Если дом строится на участке с уклоном, то ростверк следует устраивать ступенчатый.

При строительстве частного дома основной целью является максимальное удешевление работ без потери качества. Фундамент по технологии ТИСЭ полностью отвечает этой цели и может быть самостоятельно возведен умельцем даже с весьма посредственными строительными навыками.

Затраты уже полностью минимизированы, потому не следует экономить на качестве армирующих материалов или бетона. Хорошее качество использующихся материалов позволит фундаменту прослужить нескольким поколениям жильцов дома.

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.

4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид  свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок —  стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки  с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Порядок проведения бурильных работ

Соблюдение последовательности выполнения работ обеспечивает отличные результаты:

• Соберите, согласно инструкции, ручной бур. Основной элемент оснастите рукояткой (начальная стадия бурения проходит без использования удлинительной штанги).
• Удалите поверхностный пласт грунта 10-15 см.
• Поместите на сформированную площадку фундаментный бур ТИСЭ.
• Начинайте вращение по часовой стрелке, избегая значительных усилий – ручной бур достаточно легко углубляется. Избегайте боковых нагрузок во избежание деформаций штанги.
• Осуществив заполнение, вынимайте, полностью освобождайте накопитель от грунта. Попадающиеся камни крупного размера удаляйте вручную, предварительно разрыхлив почву. Крупные корни растений разрубите, подрежьте секатором.
• Недостаток глубины компенсируйте удлинительной штангой. Повторите порядок операций до достижения требуемой глубины. Где вы предпочли бы жить: в частном доме, или квартире?

  В легких грунтах с бурением справится один человек, а в глинистых почвах работать придется вдвоем

• Начинайте расширение нижней части скважины для свай. Установите необходимое положение откидной лопатки. Используйте специальный шнур, поднимающий устройство наверх. Перемещение вниз происходит под действием собственного веса. Опускание вызывает срезание грунта, наполняющего грунтоприемник. Операцию повторяйте многократно.

Строительство фундамента по технологии ТИСЭ

Первоначально участок размечают маркировочным шнуром и колышками. Столбы/сваи располагают под углами дома, а также на промежуточных участках под несущими фасадными и внутренними стенами с проектным шагом. Заглубление ниже промерзания грунта.

Порядок установки фундамента:

1. Пробурить скважины на нужную глубину без плуга.
2. Надеть плуг. Опустить бур в яму, выдвинуть плуг. При вращении стержня под скважиной будет получаться яма большей ширины.
3. Убрать плуг, вынуть конструкцию из скважины.
4. Опалубку для фундамента ТИСЭ изготавливают из свернутого в трубки рубероида, асбоцементных или полых металлических труб, опускают в готовые скважины.
5. Поместить в трубы арматурные прутья.
6. Залить небольшой объем бетона (достаточный для «пятки»). Приподнять трубу, чтобы раствор полностью вытек и заполнил «пятку».
7. Залить опалубку бетоном до верха. По мере заливки бетон уплотняют и следят, чтобы труба не сползала вниз.
8. Дожидаются затвердевания бетона.
9. Сбивают из доски или фанеры опалубку для ростверка. Снизу насыпают щебень, грунт или устанавливают деревянные подпорки.
10. Прокладывают опалубку изнутри пленкой, чтобы бетон не утекал через щели наружу.
11. Устанавливают арматурный каркас.
12. Заливают ростверк, уплотняют и спускают металлическим прутом воздух.
13. Закрывают ленту полиэтиленом для защиты от быстрой дегидратации и от размыва дождем.
14. После затвердевания снимают опалубку и выполняют гидроизоляцию.
15. Если забирка и отмостка не планируются, следует как можно лучше утеплить перекрытие пола дома.

Высота ростверка ТИСЭ над землей должна быть достаточно большой. В процессе морозного пучения грунт поднимается, а сваи остаются на прежней глубине благодаря «пяткам». Если ростверк соприкоснется с грунтом, его может оторвать от опор.

Обновлено: 17.10.2016

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению. Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

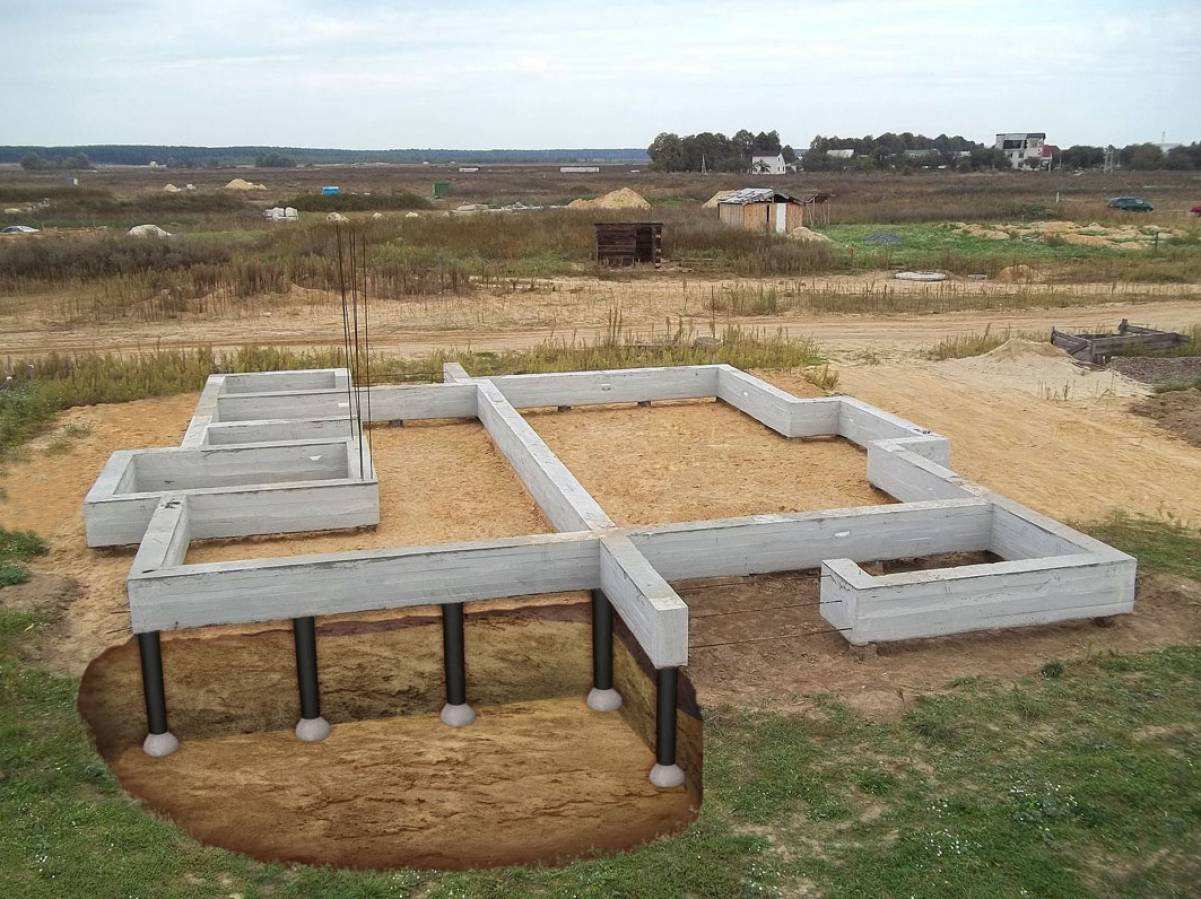

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Технология устройства фундамента ТИСЭ

Последовательность работ по устройству фундамента ТИСЭ:

• Подготовка участка, вынос осей. Дом будет опираться на висячий ростверк, значит, для каждой стены нужно вынести 3 оси, по центру будущей скважины и по наружной и внутренней стороне ростверка. Объем земляных работ сводится к минимуму. Планировать участок придется только при наличии сложного рельефа с крутыми перепадами. Но плодородный слой почвы на глубину 30-35см рациональнее будет снять. Разметка проводится как обычно, при помощи обносок и шнура.
• Бурение скважин. По технологии рекомендуется начать вручную с лидерной лунки в виде приямка 0,2-0,3 м для погружения коронки. Начинают бурение с зафиксированным или снятым плугом. По мере заполнения приемника породой бур достают и вытряхивают землю. По достижению проектной глубины плуг освобождают и продолжают вращать без нажима, при этом нож создает «купол». Необходимо соблюдать вертикальность, особенно на склонах и контролировать работу при помощи уровня. Отверстие для сваи можно немного сместить по оси, если встретиться крупный камень.
• Опалубка. В зависимости от бюджета опалубкой может послужить асбоцементная труба, полимерная (ПВХ или ПЭ) труба, а также цилиндр, изготовленный из гидроизоляционного или кровельного материала, например, рубероида. Причем нужно учесть, что асбестоцементная труба, при том, что сначала добавит жесткости, впоследствии может быть разрушена агрессивными грунтовыми водами. Высоту опалубки нужно выполнить таким образом, чтобы запустить сваю в тело ростверка не менее, чем на 5-8 см.

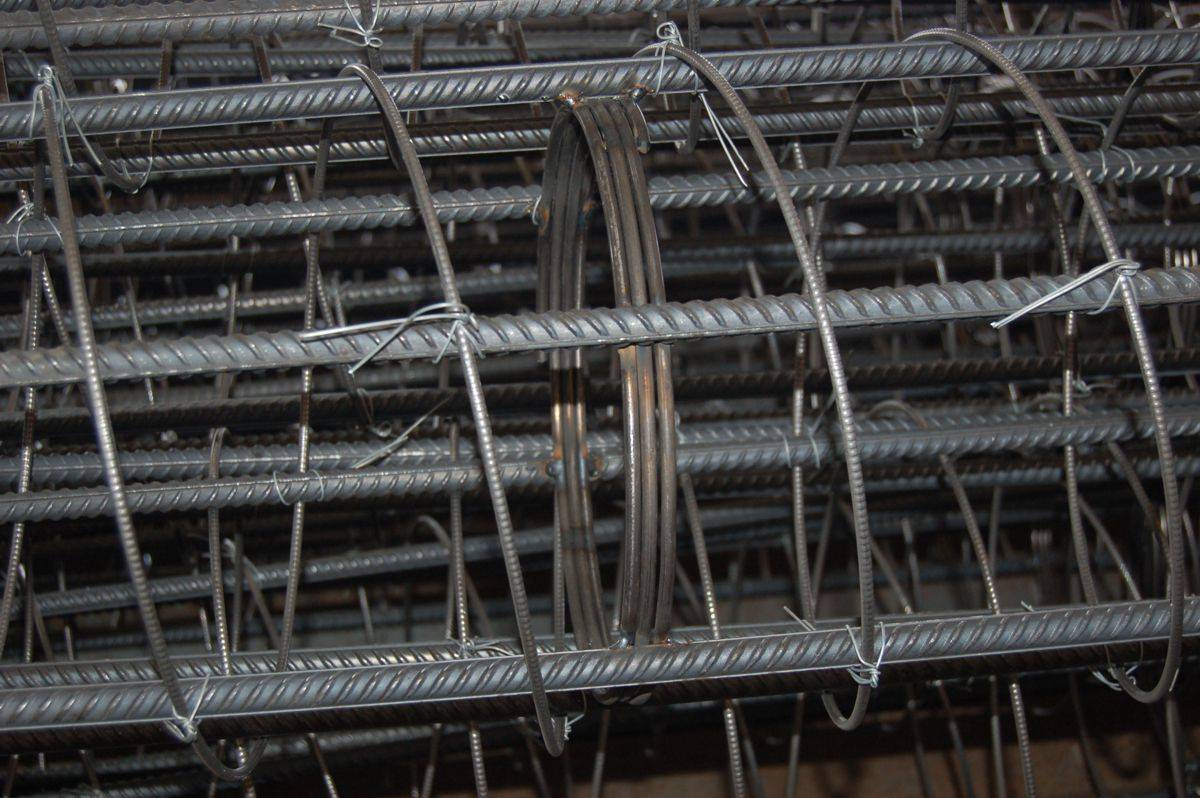

• Армирование. Армировать сваю нужно согласно технологии, каркасами, состоящими из продольных и поперечных стержней. Для продольных рабочих стержней применяют арматуру периодического профиля класса А-2(А300) и А-3(А400) диаметром 8-16 мм. Выпуски рабочей арматуры должны быть не менее 40 см, при устройстве ростверка они будут загнуты в тело бетона и связаны с основным каркасом. Поперечное армирование выполняется из гладкой арматуры класса А-1(А240) диаметром 6-8 мм в форме круга или многоугольника с периодом 35 — 50 см по вертикали.Вся арматура должна быть в бетоне, и необходимо обеспечить всей арматуре защитный слой, применив фиксаторы, не допускающие контакта арматуры с опалубкой.

Бетонирование. Процесс затруднен малым диаметром опалубки и торчащими прутками каркаса. Используют подвижную бетонную смесь с заполнением скважины частями и уплотнением с помощью наконечника глубинного вибратора. После заливки до нужного уровня еще раз уплотняют вибратором и/или штыкуют арматурным стержнем.

• Обеспечить уход за бетоном сваи. Не допускать пересыхания и переувлажнения оголовка.
• Выполнение ростверка ничем не отличается от выполнения висячей ленты. Иногда нижний щит опалубки заменяют увлажненным песком, уплотнив его послойно по 100 мм, а затем песок надежно укрывают слоем гидроизоляционного материала, чтобы не дать цементному молочку из бетона уйти в песок. После того, как бетон ростверка наберет прочность, песок необходимо выгрести из-под ростверка, иначе при пучении грунта давление снизу может оторвать ростверк от свай.

По сравнению с ростверком мелкозаглубленного ленточного фундамента высота ростверка ТИСЭ меньше, поэтому отверстия для ввода коммуникаций и вентиляции выполнить в нем невозможно, поскольку это ослабит конструкцию.

Устройство ростверка ТИСЭ намного проще, чем ленты. И опалубку можно заполнять одновременно, по кругу. Бетонирование и уход за бетоном проводят по стандартной технологии.

На настоящее время технология ТИСЭ является самой экономичной, и позволяет значительно сократить время строительства и трудозатраты.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.
