Способы с нижним бетонированием опор
Суть данной методики заключается в создании бетонных площадок для столбов, погруженных ниже границы промерзания почвы. Тогда на стойку смогут воздействовать только боковые усилия морозного пучения, но им будет противостоять масса подошвы из бетона и ее верхняя плоскость, задавливаемая теми же силами вниз. Главное, — сделать подошву ниже уровня замерзания. Технология такая:
- Определив, где находится граница промерзания, в земле необходимо пробурить скважину глубиной на 600 мм ниже этого уровня. Дно ямы подсыпать щебнем в толщину 10 см и утрамбовать.
- К концу стальной трубы, играющей роль стойки для забора, нужно приварить металлическую скобу. Затем установить ее по центру скважины и надежно зафиксировать.
- Приготовить бетонную смесь и залить ее в скважину, чтобы слой получился не более 500 мм.
- После схватывания бетона следует выполнить гидроизоляцию стенок скважины рубероидом, а затем засыпать ее доверху щебнем вперемешку с песком. В процессе засыпки надо выполнять послойное уплотнение щебенки.
- Спустя 28 дней (время застывания бетона) нужно заполнить столбы изнутри бетонной смесью и приступить к монтажу забора.
Схема установки столбов с нижним бетонированием
Засыпка щебнем – это замена почвы, способной впитывать и удерживать влагу, на камень, который этой способности лишен. Почти так же выполняется устройство опор ТИСЭ, только здесь из бетона отливается полукруглая подошва, располагающаяся на границе замерзания земли, и сама стойка. Для этого нижнюю часть скважины придется расширить специальной боковой насадкой на бур, а потом опустить в яму арматурный каркас и опалубку в виде круглой трубы.
Полость в нижней части скважины и труба с арматурным каркасом заполняются бетоном. Стенки ямы так же закрываются рубероидом, а проем засыпается щебнем с послойным уплотнением.
Как залить фундамент своими руками
Итак, давайте разберемся, как же происходит заливка раствора, и что для этого понадобится.
Приготовление раствора
Раствор может отличаться по своему химическому составу. Далее указано, какой раствор подходит для основы
Важно использовать раствор свежеприготовленным, так как он быстро застывает
Бетонирование
Если почва глинистая, то лучше всего использовать комбинированный фундамент. Поэтому перед тем, как залить раствор и установить столбы, нужно выкопать траншею, которая будет подходящей ширины и глубины. Там, где будут столбы, нужно прорыть под забор отверстия.
После наступает время для опалубки. Для этого на дно нужно выложить рубероид, сложенные вдвое. Затем ставят столбы и осуществляют армирование. После этого можно приступать к заливке раствора. Обычно это делается горизонтальными слоями. Делать это нужно равномерно – недопустимо если в одном месте заливка была меньше, а в ином – больше. Обычно на засыхание основы уходит до 5 дней. Если же на улице излишне высокие температуры, то бетон нужно поливать водой, чтобы он не потрескался. Опалубку из дерева обычно снимают через пару недель.
Ленточный изготавливается и того проще. Делают его выше промерзания земли. Вот почему такой фундамент не всегда стабилен и чувствителен к движениям грунта весной. И подойдет он лучше всего там, где земля стабильнее.
Чтобы установить забор, выкапывают траншею, глубина которой будет до 0,7 м, а на дно насыпают подушку из щебня и песка. Это будет дренаж, благодаря которому из фундамента будет выводиться лишняя вода. Далее делаются отверстия для столбов глубиной до 0,4 м.
Далее каждое отверстие закрывается столбами, и, опять же для дренажа, засыпается песок. После этого столбы свариваются арматурой, выкладываются доски и заливается бетон.
Заливка на участке с уклоном
А как поступить, если земля на месте установки забора неровная? В том случае, если наклон большой, то и основание заливается под наклоном. Обычно это основание, каждая ступень которого строго горизонтальная.
Переход на новый уровень осуществляется с помощью уступов. А в низшей точке фундамент заливается на уровне с грунтом.
Если же уклон относительно небольшого размера, то поступают иначе – выравнивают грунт под одну высоту.
Заборы из натурального камня. Какой материал выбрать
Рассмотрим материалы, из которых можно возвести оригинальный забор.
Гранит
Самый дорогой натуральный камень для строительства заборов. Добывается в виде пластин и блоков. Для возведения полноценного ограждения подойдет только последний вариант выработки.
Фотография № 4: Забор из гранита
Фотография № 5: Масловский гранит
Доломит
Представляет собой светлые пластины различных габаритов. Добывается в карьерах методом взрывных работ. Стоит гораздо дешевле гранита.
Фотография № 6: Доломит
Еще одно достоинство доломита — легкость обработки. При возведении забора можно выбрать как геометрическую, так и произвольную кладку.
Фотография № 7: Забор из доломита
Булыжник
Самый популярный натуральный камень для возведения ограждений. Из булыжника вы получите относительно недорогой и красивый средневековый забор. Именно такие конструкции возводились в Европе в феодальную эпоху.
Фотография № 8: Средневековый забор из булыжника
Булыжники — это в большинстве случаев такие породы, как базальт, кварцит и диорит. Природные материалы сочетают прочность, простоту обработки, легкость добычи и доступную цену. При желании вы сможете найти необходимые камни самостоятельно, но это отнимет много времени.
Фотография № 9: Булыжники
Галька
Природные камни округлой формы, образующиеся под воздействием воды и ветра. В качестве основного материала гальку применяют редко из-за небольших габаритов. Лучший способ возвести забор из мелких камней — засыпать их в сетчатую несущую конструкцию с достаточной устойчивостью.
Фотография № 10: Забор из гальки
Бутовый камень
Бут — это крупные обломки гор или скал. Материал еще называют «рваный (дикий) камень». Из него также получают привлекательные и надежные ограждения.
Фотография № 11: Бутовый камень
Как видите, булыжники и бут — наиболее подходящие по стоимости и характеристикам природные материалы для строительства заборов в Москве и других городах России.
Далее мы детально рассмотрим технологию возведения ограждения, которая применима ко всем вышеперечисленным материалам.
Фундамент для ограждения из металлопрофиля своими руками
Процесс качественного строительства ограждений включает в себя предварительную укладку надежного основания — фундамента. Это одна из самых ответственных частей работы, потому что только правильно залитый по всем нормам и стандартам бетон сможет удерживать несущую конструкцию и полотно ограждения в первозданном виде длительный срок, не лопаясь и не перекашиваясь. Фундамент для забора из профлиста лучше всего делать ленточный, который идеально подходит для такого типа конструкций. Процесс укладки такого основания отличается от столбчатого, или другого типа.
Сведения о ленточном типе фундамента
Очень часто при самостоятельном возведении забора выбирают такой тип основания, так как он является мелко заглублённым, материалы доступны, а сам процесс укладки не требует специальных навыков.
Забор из профнастила с фундаментом будет противостоять:
- проседанию и подъёму уровня земли под влиянием естественных процессов движения пластов почвы;
- подмыванию основания грунтовыми водами;
- проседанию под воздействием собственного веса ограждения;
- изгибу и кручению от парусного эффекта сплошного полотна ограждения;
- деформации грунта от вибрации (вблизи автомагистралей и железных дорог).
Ленточный фундамент для ограждения — это беспрерывная армированная лента из бетона и арматуры с поверхностным типом залегания, основой, которой должен быть бетон выше марки М200 (В15).
Отличительные качества монолитно-ленточного типа основания
- заливается по песчаной подушке в предварительно обустроенную опалубку;
- армируется арматурой (диаметр может составлять 8 -10 мм);
- имеет высокие несущие показатели;
- сопротивляемость к различного рода нагрузкам;
- опалубка из ламинированной фанеры обеспечивает гладкую поверхность бетона, которую можно в дальнейшем окрашивать.
От веса несущей конструкции забора зависит и размер основания под него. Чем больше вес – тем больше основание, например, для тяжелых сварных конструкций из металла полоса бетона должна быть большой и широкой, а фундамент под забор из профнастила можно сделать уже, но глубже. Это обеспечит максимальное противостояние давлению ветра.
Различные варианты размеров ленты бетона и арматуры
Обустройство ленточного основания под ограждение из профильного листа
- 1. Для того чтобы сделать фундамент для забора из профнастила необходимо на размеченной территории выкопать траншею шириной 30 – 80 см. Глубина траншеи напрямую зависит от ряда факторов: устойчивость (сыпучесть) грунта, климатические условия области, вес будущей постройки, наиболее надежно заглубление на 60 – 80 см.
- 2. Далее делаем подушку из гравия и песка (1/3 всего объёма), которую обильно проливаем водой и утрамбовываем.
- 3. Армирование – укладываем арматуру (обычно с сечением 1 – 1,2 см) на кирпичи или другие опоры таким образом, чтобы арматура была на расстоянии от дна не менее 5 см. Первые несколько прутов устанавливаем на кирпичи, отступая от стены траншеи на 8-10см, последующие интервалы должны составлять 40 см. При этом укрепляем поперечные и вертикальные столбики, на них, не доходя до верхнего края основания 5-8 см, фиксируем две верхние арматуры и связываем их с поперечными. В итоге арматура должна образовать прочный каркас.
- 4. Мастерим съёмную опалубку. Для этого используем обрезную доску (толщина 25мм): сколачиваем щиты такого размера, чтобы верх бетонного основания был выше уровня грунта не менее чем на 30см, готовые щиты собираем в сплошной короб. Опалубку надежно фиксируем и устанавливаем распорные бруски, подсыпая землю.
- 5. Опалубку заполняем раствором бетоном. Если в качестве столбов-опор используются профильные трубы, то их надо установить и выровнять по уровню до заливки. Для опорных столбов лучше всего при помощи ручного бура или садового бура делать дополнительные ямы более широкие и глубокие (на 40 см).
Заливание бетонного раствора в опалубку
6. Бетон становится прочным на 70% в течении недели, после чего опалубку можно снять и приступить к последующим этапам возведения ограждения из металлопрофиля.
Готовое ленточно-свайное основание
Забор из профнастила на ленточном фундаменте – один из самых дорогостоящих видов основания для таких оград, он обеспечит безопасность вашей жизни, сведет к минимуму затраты на реконструкцию и ремонт забора, будет гарантией надежности и долговечности.
Инструкция по изготовлению фундамента под забор
Практически любое основание для ограждения можно изготовить своими руками, если тщательно изучить технологию и соблюдать все её предписания.
Ленточный фундамент
Процесс создания данного типа основания для забора состоит из определённых последовательных этапов. При последовательном и тщательном исполнении каждого из них в итоге вы получите добротную основу для вашего забора. Итак, вам необходимо:
- Провести разметку территории. Для этого по периметру участка, который будет обноситься забором, нужно вбить колышки, между которыми натянуть бечёвку. Отдельно необходимо обозначить места расположения калитки и ворот.
- Выкопать траншею. Глубина канавы не менее 35 см, в местах установки опор — 60–90 см. Ширина около 40 см.
- Установить столбы опоры. В их качестве можно использовать любой материал. Обычно это трубы, диаметром около 80 мм. Высота их должна быть такой, чтобы при вкапывании в грунт, хватило и на всю высоту будущего забора. Их нужно установить в подготовленные лунки, засыпать битым кирпичом, гравием или камнем.
Ленточный фундамент можно считать оптимальным решением для забора
Опалубку обычно делают из досок
Лента должна немного выступать над уровнем земли
Видео: ленточный фундамент для забора своими руками
Основание под лёгкий забор из профнастила
Для забора, изготовленного из профилированного листа, фундамент может быть не таким основательным. Такое ограждение можно установить на столбчатый фундамент:
- Сначала проводится разметка, при этом нужно обозначить места расположения столбов. Расстояние между ними должно быть около 2 м.
Столбы необходимо обрабатывать антикоррозийным раствором
Много времени на возведение забора из профнастила не уйдёт
Чтобы увеличить прочность фундамента дополнительно можно вырыть неглубокую траншею, дно которой застелить геотекстилем, засыпать щебней и покрыть плёнкой. Далее установить опалубку, дно армировать, затем залить цементной смесью.
Видео: столбовая основа под забор
Фундамент забора из кирпича
Кирпичный забор нуждается в основательном и добротном фундаменте, ведь масса такой конструкции внушительная. Последствия несоблюдения технологии или выбора неподходящего типа основания могут проявляться в виде трещин на самом заборе. Есть два варианта обустройства фундамента для кирпичного забора, которые одинаково подходят как для трёхметровой конструкции, так и для небольшого ограждения:
- ленточный фундамент (глубина 40–50 см, ширина 40 см), часть которого находится над землёй (его обязательно необходимо армировать арматурой 12–14, по две сверху и снизу);
- ростверк обустраивается в местах расположения столбов на глубину промерзания, то есть на 120–1250 см вглубь грунта, а между ними привычная армированная лента.
Второй вариант обустройства фундамента более надёжный в случае строительства кирпичного забора.
Кирпичный забор требует основательного фундамента
Есть секреты, зная которые можно значительно увеличить срок службы фундамента:
- под лентой можно обустроить песчаную подушку, которую дополнительно смочить водой, что значительно снизит риск смещения основания;
- использовать цемент не ниже марки М-200;
- заливать бетон за один раз;
- если раствор вы изготавливаете не сами, а заказывается в специализированной фирме, то заказывать нужно на 10% больше, поскольку часть воды обязательно впитается в грунт;
- между фундаментом и кирпичной кладкой должен быть слой гидроизоляции.
Цокольная часть забора составляет единое целое с фундаментом

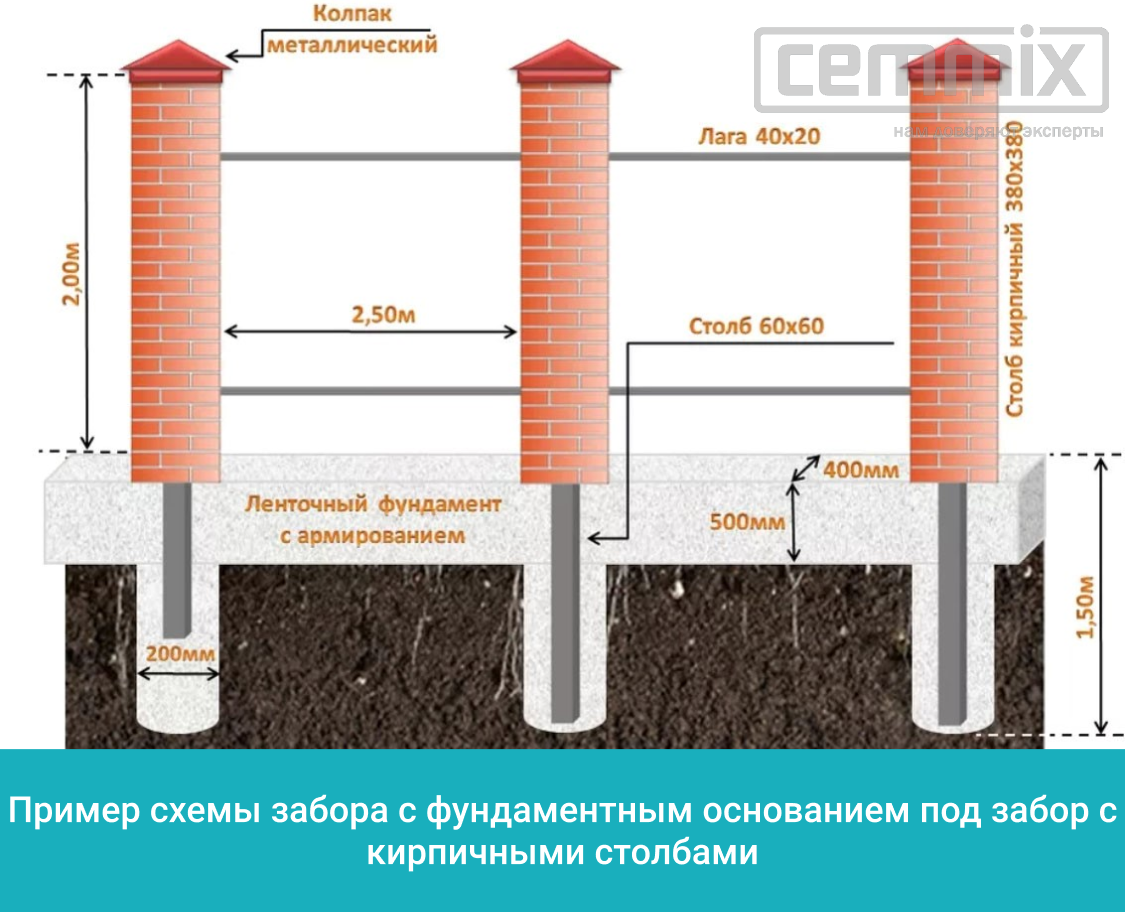

Фундамент под ограждение с кирпичными столбами
Кирпичные столбы выполняют скорей декоративную функцию, нежели практичную. Однако такой забор можно устанавливать на тех участках, когда необходимо немного выровнять перепад высот на участке.
Под кирпичные столбы можно использовать свайный фундамент
Процесс создания фундамента происходит по следующему плану:
- Вырыть канаву по периметру будущего забора глубинойдо 70 см и шириной не менее 80 см.
- На дно уложить дренажную подушку. Использовать нужно для этого песок и щебень крупной фракции.
- Уложить рубероид.
- Залить слой цементного раствора в 20 см. В этом слое уложить арматурную сетку. Используйте арматуру диаметром в 6 мм.
- После того как бетон полностью затвердеет, укрыть его рубероидом.
- Теперь можно обустроить ленту кладкой в два кирпича. Её придётся поднять до уровня грунта.
- Теперь необходимо армировать места расположения столбов. Проволоки диаметром в 3 мм будет достаточно.
- Выложить цоколь из кирпича, причём и цоколь, и столбы выкладываются как единое целое. Далее столбы выкладываются монолитной кладкой.
Оригинально смотрится ленточный фундамент под забором с кирпичными столбами
Способы установки опор ограждения
Силы морозного пучения способны приподнять зимой бетонную стяжку, уложенную во дворе, а легкие элементы ограждения поднимутся и подавно. Борьба с данным явлением затрудняется разной глубиной промерзания и различным составом почвы. Пример: в Подмосковье эта глубина составляет 0,9—1,4 м, а в некоторых районах Сибири – до 2,5 м.
Сооружать бетонные конструкции на болотистой земле еще сложнее, поскольку вначале понадобится отвести воду с участка. Существует несколько более дешевых способов надежно установить стойки для забора в пучинистой почве:
- применить разновидность бетонного ограждения, не связанного с землей;
- воспользоваться винтовыми сваями расчетной длины;
- поставить стойки с бетонными «воротниками»;
- применить технологию нижнего бетонирования столбов;
- использовать бетонные опоры ТИСЭ.
Самостоящее бетонное ограждение – оптимальный вариант для быстрого устройства ограждения без проведения земляных и бетонных работ. Забор состоит из монолитных плит разных размеров, изготовленных заодно со столбами. Последние при монтаже вставляются внутрь бетонных стаканов в виде усеченных пирамид. Правда, подобную ограду трудно назвать недорогой и красивой, да и для болота она не подойдет. А вот остальные варианты представляют интерес для рядовых домовладельцев, чьи участки находятся на пучинистом грунте.
Готовимся сделать фундамент – подготовка стройматериалов и инструмента
Для сооружения фундамента потребуются следующие материалы:
- покупной или самостоятельно приготовленный бетонный раствор на основе песка, щебня, цемента и воды. Он необходим для заливки монолитного основания;
- бутовый камень, кирпич или бетонные блоки. Они используются при возведении сборного варианта ленточной основы;
- стальная арматура с рифленым профилем. Арматурные стержни используются для изготовления силового каркаса, укладываемого в опалубку при бетонировании;
- деревянные или фанерные щиты для изготовления опалубки. Опалубка монтируется только при сооружении монолитного варианта ленточного основания;
- просеянный песок и щебень среднего размера. Указанные материалы необходимы для формирования демпфирующей подушки;
- листовой рубероид, полиэтилен или битумная мастика. Они потребуются для гидроизоляционной защиты фундаментной основы.
Необходимые для выполнения работ инструменты наверняка имеются в арсенале домашнего умельца. Потребуются ведра, лопаты, мастерок, уровень, отвес. Не забудьте подготовить бетоносмеситель для самостоятельного приготовления бетонной смеси в увеличенных объемах.
В арсенале домашнего умельца наверняка имеются необходимые для выполнения работ инструменты
Забор из дикого камня своими руками. Полезные советы и важные особенности
- Забор из дикого камня, возведенный своими руками, не стоит красить или лакировать. Через несколько лет покрытие начнет слезать. Это сильно испортит внешний вид конструкции.
- Чтобы лицевая поверхность забора была максимально привлекательной, обработайте неровные булыжники болгаркой. Для этого подойдет круг для камня.
- Колотые булыжники укладываются гораздо легче и быстрее, чем округлые. Если хотите максимально сократить время строительства, учтите это.
- При укладке столбов и секций берите крупные камни, а пустоты заполняйте более мелкими.
- Раствор должен быть густым.
- При формировании последующих рядов сдвигайте кладку. Если верхние камни будут опираться на 2–3 нижних, конструкция приобретет дополнительную прочность.
Пользуясь нашими советами, вы сможете построить забор для дачного участка, который будет радовать вас долгие годы.
Устройство железобетонного «воротника»
Эта методика – не что иное, как установка сверху на опоры забора дополнительного груза. Она не всегда эффективна и применима, поскольку требует много места вокруг столбов. Работы производятся так:
- Стойка ставится в яму таким образом, чтобы ее конец не упирался в дно. Вокруг нее в радиусе 50 см вынимается грунт на глубину 120 мм.
- Дно котлована трамбуется и подсыпается песком, который тоже следует смочить и уплотнить.
- К стойке горизонтально приваривается несколько кусков арматуры периодического профиля, чтобы ее концы находились в котловане.
- Котлован заполняется густой бетонной смесью.
Выбор марки бетона и диаметра арматуры
Для ленточного основания традиционно используются марки бетона средней плотности — М200 или М250.
Учитывая относительно невысокую нагрузку от веса полотна, и в соответствующих условиях (расположение в низине, среди высоких зданий или густых деревьев, защищающих сооружение от ветра), можно использовать менее плотный бетон М150.
Его несущей способности вполне хватает для поддержки полотна из профнастила при отсутствии дополнительных воздействий.
ОБРАТИТЕ ВНИМАНИЕ!
Бетон — материал с большими допусками по качеству. Покупая бетон М150 можно получить материал, практически соответствующий марке М100, что значительно снижает прочность ленты
Поэтому рекомендуется использовать минимальную марку М200, чтобы избежать несоответствий по плотности.
Наиболее подходящий диаметр арматуры для ленты таких размеров — 10 мм для рабочих (оребренных) стержней, и 6 мм для вспомогательных (гладких) прутков. Если ширина ленты превышает 30 см, можно применить рабочие стержни 12 мм, но такая ширина основания встречается редко и только для специфических типов ограждений.
Строительство ленточного фундамента для забора
Но в любом случае необходимо соблюдать технологию производства бетонных и монтажных работ. Так, заливка ленточного фундамента под забор обязательно осуществляется поверх песчаной подушки, с армированием и уплотнением при помощи вибротрамбовки (или хотя бы подручными средствами). Без этого будет сложно добиться достаточной прочности и долговечности готовой конструкции.
Подбираем оптимальный фундамент для различных конструкций заборов
При выборе способа строительства фундамента под заборы требуется учитывать тип грунта, его «поведение» при замерзании-оттаивании, уровень подземных вод. Это влияет на глубину траншеи, выкапываемой под опалубку для монолитного фундамента или укладку ЖБ-блоков, необходимость усиления основания сваями
Чтобы сделать фундамент под забор «навечно», важно соблюсти целый ряд условий
Его функции:
- Равномерное распределение нагрузки (от собственного веса конструкции, ветровой, снеговой нагрузки).
- Защита от размывания грунта при подтоплении от дождя и талых вод.
- Придание эстетичности конструкции.
Благодаря фундаменту под забором, сооружение поддерживается в изначальной форме, исключено проседание, деформация, преждевременная порча столбов, других материалов. Если почвы имеют склонность к пучению во время морозов, не обойтись без устройства свай на глубину ниже уровня промерзания грунта. Иначе забор начнет «гулять» при смене времен года.
Если планируется обойтись ленточным фундаментом под забор, придется заложить его так, чтобы исключить выдавливание при промерзании. Это обязательно, несмотря на то, что фундамент имеет армирование или нет. Иначе при сезонных подвижках начнут появляться трещины, пострадает геометрия конструкции.

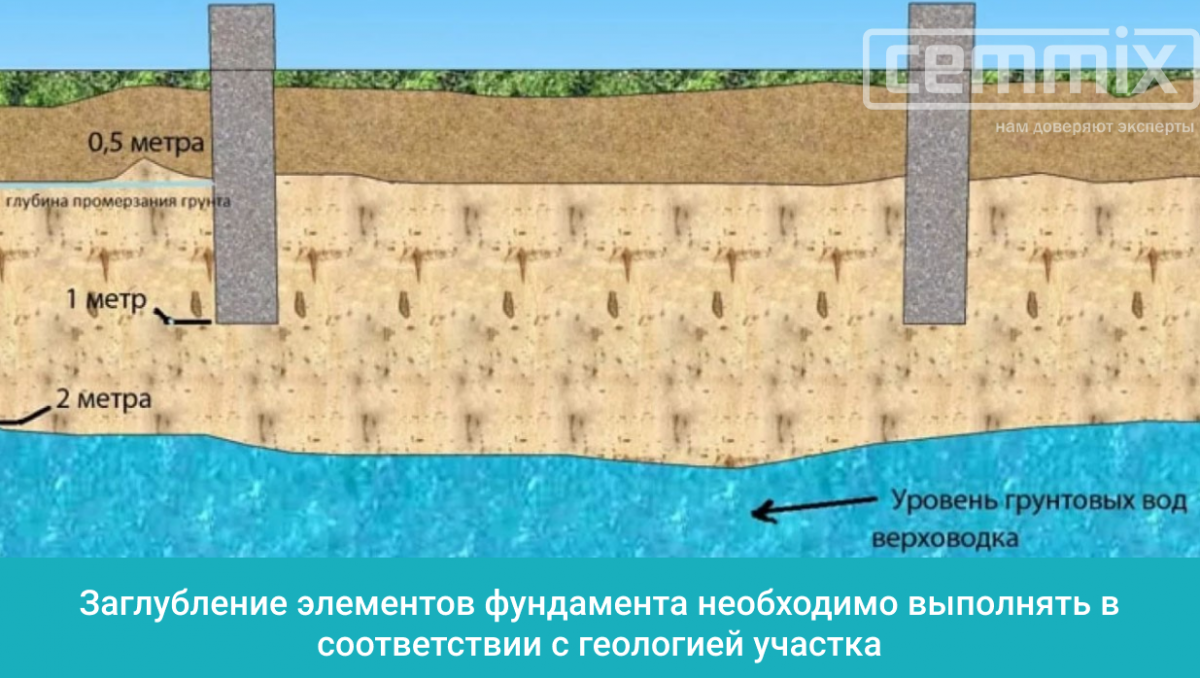

Определяем глубину залегания фундамента
Нормативная глубина залегания ленточного фундамента для забора определяется в соответствии с нормами СП 22.13330.2016 «Основания зданий и сооружений». Проектные организации обычно пользуются картой с нанесенными на нее изометрическими линиями или таблицей, где указаны показатели промерзания по регионам или даже отдельным населенным пунктам.
Формула расчета глубины фундаментов для заборов в районах с промерзанием менее 2,5 метра:
Dh = √M * d0
Здесь Dh – это нормативная глубина промерзания, M – сумма отрицательных среднемесячных температур за календарный год, а d0 – эмпирический коэффициент, зависящий от характеристик грунта в регионе. Например, для глинистой почвы он равен 0.23, супеси – 0.28, скальных участков – 0.34. К результату расчета глубины залегания фундамента для забора стоит добавить 10-20%.

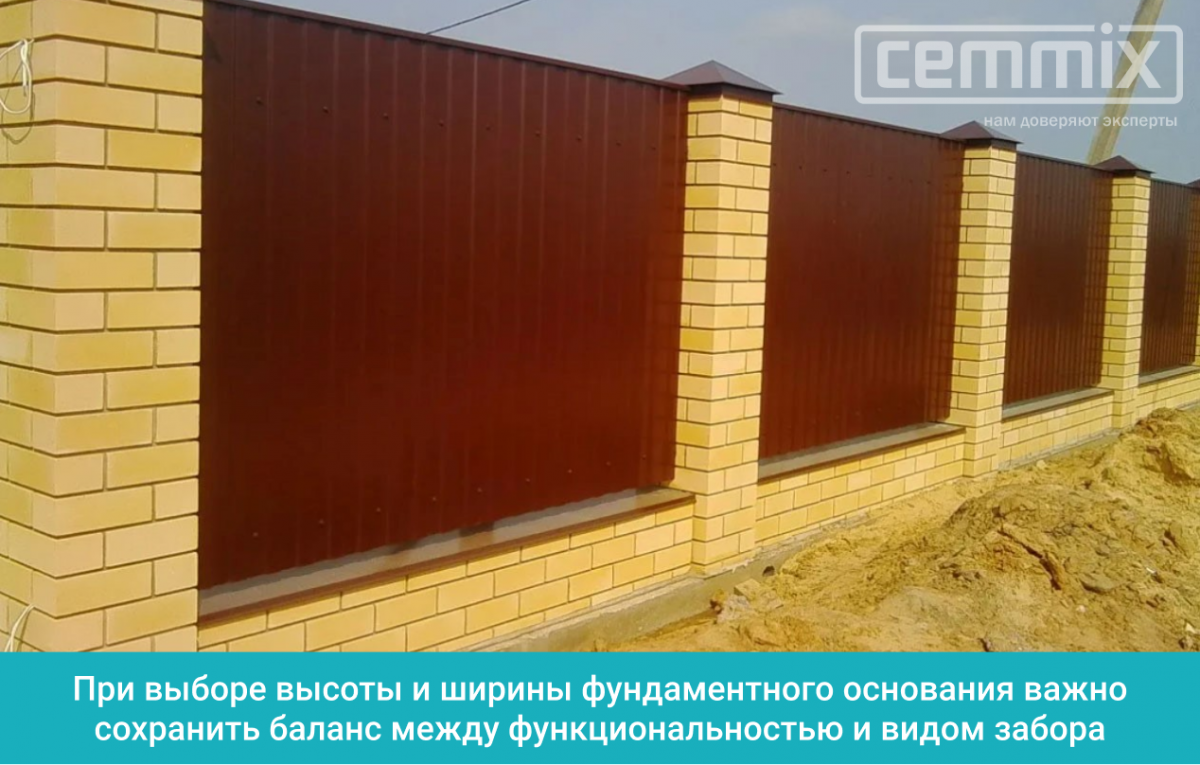

Ширина и глубина ленточного фундамента в зависимости от веса забора
Влияет на решение и весовая нагрузка. При монтаже профлиста, сетки Гиттер и рабицы основание будет испытывать воздействие только собственной массы (она значительна по сравнению с весом остальной конструкции). В этом случае ленточные фундаменты для заборов выполняют декоративную роль, защищают участок от проникновения мелких животных, подтапливания дождевой водой.
Иное дело, если заливка фундамента планируется под кирпичный или бетонный забор:
- Ленточное основание подходит для ограждений высотой до 2 м и толщиной в 0,5 кирпича.
- Ширина опалубки под заливку фундамента для забора выбирается исходя из его размеров.
Основание фундамента устраивается шириной чуть больше элементов, устанавливаемых на него, поэтому при установке или кирпича «лесенкой», или готовых ЖБ-изделий оно выполняется шире, чем при монтаже рабицы, профлиста. Здесь важнее не «габариты» фундамента под выбранное ограждение, а его возможность выдерживать вес в длительной перспективе.
Деформационные швы – необходимо или лишняя услуга строителей?
При большой длине железобетонных оснований в них рекомендуется делать деформационный шов. В монолитных конструкциях он необходим каждые 4,5-5,0 м. Если деформационного шва нет, основание «порвет», на поверхности появятся трещины и начнется процесс разрушения. Никакое армирование самой ленты, столбов для забора не спасает от этого. Но это справедливо только к «длинным» ограждением. При расстоянии между углами менее 10 метров, которое чаще встречается в частном строительстве, этот вопрос остается на усмотрение владельца.
