Когда закладывают фундамент мелкого заложения?

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

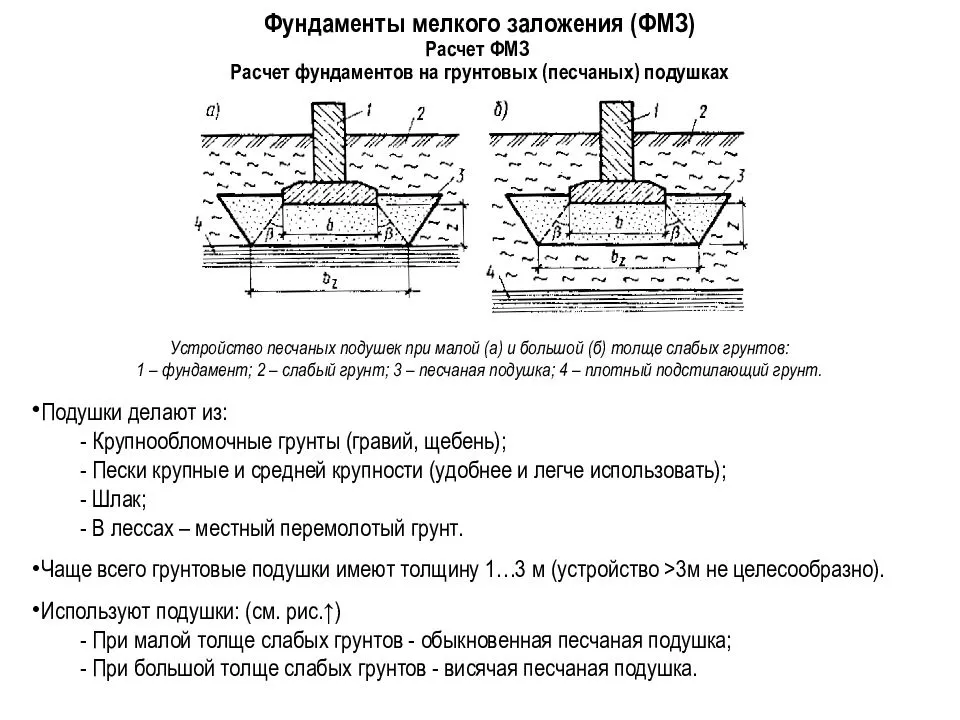

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса;

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.

Земляные работы или как правильно подготовить основание

После того, как контур отбит, убирают нитку, забитые колышки и присыпают к земляным работам. Будете делать это вручную или используя спецтехнику – на ваше усмотрение. Главное выкопать нужную глубину заложения основания. Идеальный вариант, это выкопать до глины, так как на глинистой почве можно добиться максимальной прочности основания. Обычно копают траншею, глубина которой достигает 70 см, где 20-30 см засыпают песком. В случае, если у вас пучинистый грунт, то толщина подушки должна быть не меньше 50 см, где 30 см приходится на песок, а 20 на щебень, пролитый битумом. По снипам в разрезе должен получиться своего рода «пирог», используемый в качестве предварительно подготовленного основания под заливку. Не забываем укладывать геотекстиль. Помните, что минимальная глубина мелкозаглубленного фундамента, согласно СНИП, для непучинистых грунтов составляет 50 см.

Отработанный грунт обычно сортируют, где чернозем в дальнейшем используют в качестве плодородного слоя на насыпных клумбах, а все что осталось, закидывают в мелкозаглубленный цоколь будущего дома, поскольку для дальнейшего обустройства стяжки пола основание все равно придется выравнивать.

Что следует учесть при устройстве фундамента мелкого заглубления

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

Тип грунта

Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Мелкозаглубленный ленточный фундамент — таблица уровень подземных вод

• Нагрузка на фундамент
• Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

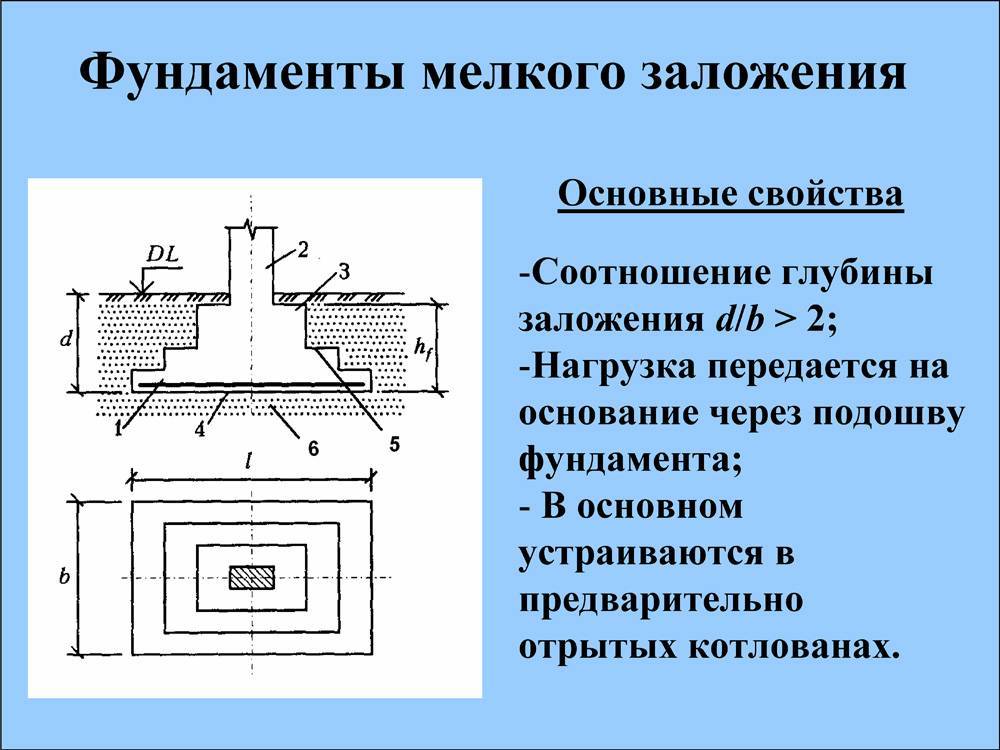

Глубина заложения

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

Глубина мелкозаглубленного ленточного фундамента СНиП — таблица

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Глубина промерзания грунта для городов России — таблица

Также можно воспользоваться калькулятором расчета глубины промерзания грунта.

Установка столбчатого фундамента мелкого заложения

Такой тип фундамента отлично подходит для строительства бани, помещений хозяйственного назначения или небольшого сооружения. Иногда такой фундамент применяют при строительстве деревянных домов.

К преимуществам столбчатых мелкозаложеных фундаментов относятся:

• Незначительное количество арматуры.
• Короткие строки изготовления.
• Минимальные земляные работы.
• Устойчивость к пучению или к заморозке грунта.

Этапы работы над столбчатым фундаментом:

• Для начала нужно спроектировать и рассчитать периметр фундамента. Лабораторно определите плотность грунта. Далее рассчитывается длина столба, исходя из глубины промерзания.
• От массивности здания зависит толщина столбов, а также промежуток между ними. Если столбы монолитные, расстояние между ними примерно 150-200 см.
• Далее сделайте разметку на грунте.
• Выкопайте ямы по периметру фундамента, исходя из толщины столбов.
• Следующий этап – засыпка. Желательно использовать слой щебня толщиной около 10 см. Хорошо утрамбуйте этот слой.
• Армирование выполняется арматурой с сечением 100-120 мм. Сначала вырезают прутья, длиной 30-40 см. Затем делают решетку, связывая прутья хомутами.
• Эти решетки укладывают на дно, засыпанное щебнем.

• Подушки заливают бетоном марки 250. Перед установкой опалубки под заливку столба должно пройти 7-10 дней.
• Из обрезных досок делают опалубку. Получается длинный короб без дна.
• Опалубку прикрепляют к заранее выведенной арматуре и начинают заливку. С помощью глубинного вибратора убирают пузырьки воздуха из бетонной массы. Используйте бетон такой же марки, как и при заливке подушки.
• В завершении заливки установите металлический уголок.
• Через неделю снимите опалубку, а спустя три недели сделайте обвязку.
• Для предотвращения попадания снега, грязи или мусора под фундамент делают забирку.  Для изготовления используют кирпич или камень.
• Чтобы обеспечить гидроизоляции на забирку укладывают битум, а затем рубероид.

Для долгосрочного функционирования фундамента необходимо помнить о таких правилах:

• Правильные расчеты глубины фундамента – исключат проседание.
• Нагрузка на опоры должна быть равномерной.
• Используйте только высококачественные материалы. Ведь от прочности фундамента зависит долговечность строения.
• Обязательно проведите оценку грунта в лаборатории.
• Лучшее время для строительства фундамента лето или начало осени.
• Монолитные конструкции сооружаются с обязательным вибрированием бетона.

Что понадобится

Сразу было решено, что ввиду ограниченности бюджета максимум работ будем выполнять сами. Большинство инструмента у нас уже было, часть позаимствовали у роственников и на бывшей работе мужа. Материалы закупали из максимальной экономии, например, доски взяли толщиной не 50мм, а 25мм, арматуру самую тонкую – 10мм. Боялись, что бетон выдавит при заливке, но тщательно сделанная опалубка не позволила.

Понадобятся:

• Для разметки: рулетка, строительная нить, куски арматуры для расстановки по углам и небольшая кувалда (подойдет и молоток), уровень длиной около 1м.
• Для рытья траншеи: штыковая и совковая лопата, тачка.
• Для сооружения опалубки: доски 25х150х6м (можно и толщиной 50), брусок 30х40 для укосин (можно б/у, например, от забора, так как бруска понадобится очень много), гвозди 90мм, саморезы по дереву и биты, для продухов асбестоцементные столбики б/у, разрезанные болгаркой по ширине фундамента, шуруповёрт и лобзик.
• Для подушки: щебень, песок, вёдра с хорошим ручками, для трамбовки мы обошлись обыкновенной тяпкой.

А также арматура 10мм, вязальная проволока, плёнка на всю площадь фундамента, чтобы закрывать от дождя, если стройка опалубки придётся на ненастную погоду, скотч, рубероид (лучше армированный), галоши с дощечкой для трамбовки глиняной отмостки. Ну, и, конечно, бетон маркой не менее М200 (а точнее В15П3 М200, если заливка летняя) и тонна железных нервов и оптимизма.

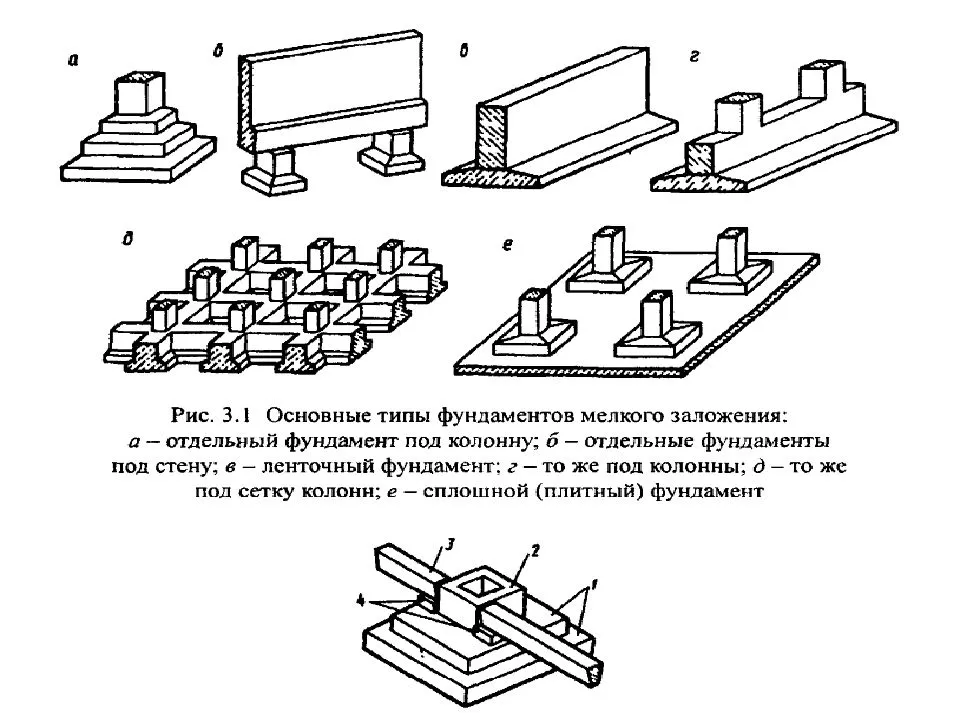

Строительство оснований мелкого заложения

Как уже говорилось выше, мелкозаглубленные фундаменты разделяются на ленточные, плитные и столбчатые варианты конструкции основания. Причем каждый тип фундамента строится по своим канонам. И далее по тексту мы попытаемся разобраться с нюансами строительства каждого типа оснований.

Ленточные фундаменты мелкого заложения

Этот вариант конструкции мелкозаглубленного фундамента собирается в траншее, опоясывающей основание по периметру.

Тело основания обустраивается по одной из нижеприведенных технологий:

• Путем цельной заливки основания в опалубку, усиленную двухконтурным арматурным каркасом.
• Путем сборки основания из крупногабаритных блоков с арматурными вставками, объединяющими блоки в единое целое.
• Путем монтажа крупных блоков между двумя армированными стяжками. Причем одна стяжка заливается по дну траншеи, а вторая – обустраивается поверх блоков.
• Путем монтажа блоков, соединяемых верхней, армирующей стяжкой.

И чаще всего ленточный фундамент принимает форму прямоугольника с продольной или поперечной перемычкой, которая усиливает несущую способность основания.

В итоге, глубина траншеи под ленточный фундамент не превышает 100-110 сантиметров. Поэтому такие основания можно обустраивать даже на болотистых грунтах или на плывунах со средней глубиной залегания (до 3 метров), границы нестабильного горизонта почвы.

Плитные фундаменты мелкого заложения

Этот тип основания обустраивается в форме монолитной плиты, которая играет роль и ростверка, и цоколя, и опорной поверхности. Такой способ строительства оснований оправдан только в том случае, если дом будет возводиться на очень слабых грунтах. Ведь монолитная бетонная подушка потребует больших затрат.

Сам процесс строительства предполагает заливку готового бетона марки М200 в коробчатую опалубку, вкопанную в грунт на глубину не более 40 сантиметров. Причем, во внутренней части опалубки устраивается дополнительная 20-сантиметровая подушка из песчано-гравиевой смеси, необходимая для полноценного дренирования опорной поверхности.

То есть, на обустройство одного квадратного метра основания уходит ровно полкуба бетона, в чем и заключается причина дороговизны.

Кроме песчаной подушки внутри опалубки находится еще и арматурный каркас, выполненный в виде двух параллельных решеток, разделенных вертикальными стойками. Стойки монтируются в точках пересечения прутьев решетки.

Бетон подается во внутреннюю часть опалубки по желобам и разравнивается вручную. Заливку плиты следует выполнить за один проход, без остановок.

Столбчатый фундамент

Данный вариант конструкции основания используется в случае обустройства фундамента на относительно прочных грунтах со средним уровнем деформации пучения грунта.

Причем столбчатый вариант можно назвать усовершенствованной конструкцией ленточного или плитного основания.

Столбчатое основание с ленточным ростверком заливается в наземную опалубку, обустроенную над линией шурфов. Причем арматурный каркас заплетает не только пространство между стенками опалубки, но и внутренности шурфов, отрытых или высверленных в грунте с шагом в 200 сантиметров.

Основание с ростверком-плитой заливается в коробчатую опалубку, внутри которой вырыты или высверлены шурфы, расположенные с шагом в 100-150 сантиметров. То есть, внутренности опалубки, как бы расчерчены условной сеткой с метровыми или полутораметровыми ячейками, а шурфы пробиты в точках пересечения линий этой виртуальной решетки. Разумеется, в данном случае, арматурный каркас оплетает и опалубку и шурфы.

Заливка столбчатого основания производится путем подачи бетона (М200 или М150) по желобу, сначала в шурфы, а затем и в опалубку. Причем всю операцию следует выполнить за один проход.

https://youtube.com/watch?v=fGYY559c7rs

Способы уменьшения необходимой глубины фундамента

Бывают случаи, когда есть смысл понижать затраты на закладку основания на большую глубину. Так, если глубина ленточного фундамента для одноэтажного дома из пеноблока не слишком большая, то серьезные тяжелые строения порой требуют огромных затрат, которые застройщики стараются уменьшить.

Наиболее радикальный метод – полная замена грунта пучинистого на непучинистый: просто роют котлован, значительно больший проектных размеров, доходя до места ниже границы промерзания. Грунт выбирают, заменяют его песком, тщательно трамбуют. Земляные работы масштабные, но зато обеспечивают надежный результат.

Можно сконструировать отмостки для понижения глубины промерзания земли и препятствования ее переувлажнению. Отмостки – это бетонные площадки, которые проходят под стены дома и имеют уклон до 10 градусов. Их ширина выбирается в соответствии с почвой, размерами свеса крыши. Так, для просадочных почв достаточно спроектировать отмостку шириной до метра.

Можно понизить уровень вод под объектом благодаря обустройству кюветов с отводом воды, выполненных по уклону рельефа. Конструкции хорошо работают и отводят воду во время таяния снегов, ливней. Если уровень грунтовых вод на участке повышен постоянно, делают серьезные дренажные системы.

Уменьшить глубину промерзания почвы можно путем укладки под отмостку специального фундамента, сделанного из пенополистирольных плит. Так, если взять плиты толщиной до 5 сантиметров, удастся уменьшить промерзание грунта до глубины в 30 сантиметров.

Если строится не очень массивный дом из дерева, можно установить фундамент непосредственно в промерзающий слой. При условии качественного армирования и закладки выше границы пролегания вод фундамент перераспределит неравномерные нагрузки и выступит в качестве единой монолитной конструкции.

Таким образом, в моменты вспучивания почвы в одной из зон под основанием конструкция не деформируется, а приподнимается, но вес здания держит и обеспечивает сохранение плоскости фундамента. Обязательно выполняют подсыпку основания гравием и песком с целью сглаживания неравномерного пучения почвы. В то время, как рама из железобетона обеспечит распределение нагрузок по периметру и не позволит конструкции покоситься.

Столбчатое незаглублённое основание

Незаглублённый фундамент столбчатого типа применяется довольно часто

Незаглублённый фундамент столбчатого типа применяется довольно часто. Он может обустраиваться на слабопучинистых и пучинистых грунтах при условии, что возводимое строение имеет небольшие габаритные размеры и вес. Что же касается скальных, крупнообломочных пород и грунтов, которым не свойственны подвижки, то такие основания могут использоваться под большим домом из бруса или брёвен.

Незаглублённый фундамент на опорах можно применять и в случае уменьшения воздействия пучения на постройку. Чтобы добиться этого, грунт под опорами нужно заменить песчаной прослойкой.

Столбы можно делать из железобетона, бутобетона, камня, пескобетона и бетонных фундаментных блоков. Обычно используют блоки размером 0,2х0,2х0,4 м. Если вы решили использовать кирпич, то для этих целей не подходят силикатные изделия и керамический материал с низкой морозостойкостью.

Работы ведут в несколько этапов:

1. Сначала строительная площадка очищается от мусора, снимается плодородный слой, выполняется разбивка.
2. Затем под каждую опору копается яма нужного размера и глубины.
3. На дне каждой ямы обустраивается песчаная подушка.
4. После этого можно выкладывать опоры из блоков. Обычно делается два ряда по 4 блока в каждом. Для скрепления блоков используется густой цементный раствор. Открытая часть опор штукатурится.
5. На части опор, которые будут стыковаться с домом, обязательно выполняется гидроизоляция. Для этого используется битумная мастика, толь, рубероид или стеклоизол.

Сколько занимает времени

У нас рытьё траншеи «в одного» заняло месяц, правда, работа шла только по выходным дням – вечером не было возможности работать из-за основной работы. Изготовление опалубки шло уже в два человека (плюс третьим 9-летний сын) и заняло четыре пары выходных дней. Засыпка песка и щебня еще дня четыре. Это уже делала я с детьми, проживая на даче, а вечером и папа помогал, поэтому тут не так долго. Установка арматуры заняла примерно одни выходные.

В общем, работы выполнялись, в основном, по выходным, и поэтому процесс затянулся – в этом был еще один минус самостоятельного строительства. К тому же мы столкнулись с неблагоприятными погодными условиями, которые затянули стройку еще больше. После первого дня засыпки и трамбовки песка начались ливни, которые упорно шли целую неделю – июль всё-таки. Поэтому подготовку подушки пришлось отложить, и целую неделю я промучилась с натягиванием плёнки над фундаментом и ежедневным вычёрпыванием 10-15 ведёр воды с неровно натянутой плёнки. Но без плёнки никак не обошлось бы, так как ливни размывали траншею, угрожая испортить всё окончательно.

Рис.2 Укрывание опалубки фундамента от дождя

2.3 Расчет осадки фундамента мелкого заложения

Значение конечной осадки фундамента определяется по методу послойного суммирования по формуле:

Где s – конечная (стабилизированная) осадка фундамента;

 – осадка i – слоя грунта основания;

– безразмерный коэффициент принимаемый 0.8;

n – число слоев, на которое разбита сжимаемая толща основания;

– среднее значение дополнительного напряжения в i-слое грунта;

 – толщина i- го слоя;

 – модуль деформации i –го слоя грунта.

Расчет осадки производится в такой последовательности:

1.   На геологический разрез наносят контур фундамента;

2.   Толщу основания делят на слои ах некоторой ограниченной глубины (ориентировочно 4-кратной ширины подошвы фундамента). Толщину слоем принимают 0.4 ширины фундамента (;

3.   Вычисляют значения вертикального напряжения от собственного веса грунта на границах выделенных слоев по оси Z, проходящей через центр подошвы фундамента, по формуле:

где  – напряжение от собственного веса грунта на уровне подошвы фундамента;

 – удельный вес грунта, залегающего выше подошвы фундамента;

 – глубина заложения фундамента от поверхности природного рельефа;

  – соответственно удельный вес и толщина i-го слоя грунта.

Удельный вес грунта, залегающего ниже уровня подземных вод, но выше водоупора, принимается с учетом взвешивающего действия воды. При определении  в водоупорном слое следует учитывать давление столба воды;

4.   Определяют дополнительные вертикальные напряжения на границах выделенных слоев по оси Z, проходящей через центр подошвы фундамента по формуле:

Где  – коэффициент принимаемый по табл. I прил.2 СНиП 5.01.01-99;

 – дополнительное вертикальное давление на основание;

P – среднее давление под подошвой фундамента;

5.   Устанавливают нижнюю границу сжимаемой толщи грунта основания, принимая ее на глубине z = hc, где выполняется условие:

6.   Вычисляют значение деформации каждого слоя сжимаемой толщи, а затем определяют осадку фундамента суммированием деформаций отдельных слоев.

Расчет осадки фундамента Ф1:

l× b = 1×1.5 м.

Напряжение от собственного веса грунта на уровне подошвы фундамента:

Расчет осадки фундамента выполняем в табличной форме.

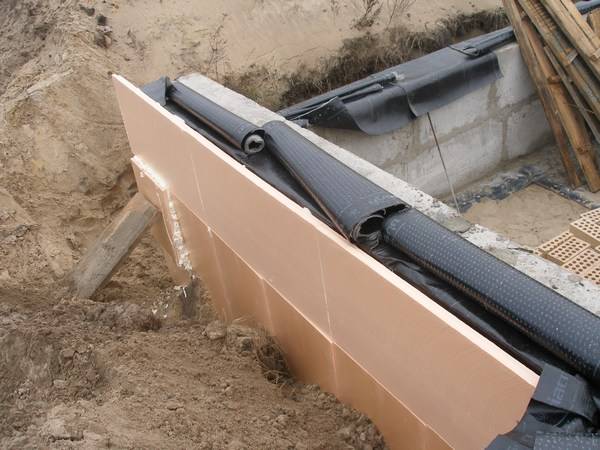

Как утеплить мелкозаглубленный ленточный фундамент

Различают наружное и внутреннее утепление ленточного фундамента. Наружное утепление включает в себя как монтаж теплоизоляционной бетонной ленты, так и гидроизоляции грунта. Особого внимания заслуживают подготовительные работы. Так, например, для предотвращения разрушения фундамента или пучения грунта необходимо организовать дренажную систему. Дерн позволяет удержать нагрузку на фундамент, в виде снега или воды. В качестве дренажных могут применяться посадочные, разрыхлительные и иные работы. Не менее эффективным способом является теплоизоляция, а именно утепление наружной части фундамента специальным материалом, что позволяет бетонным конструкциям не соприкасаться с грунтом и не промерзать. Для этого пенополистирол монтируется на специальный клей ил дюбели, затем укладывается пеноплекс шириной 2м, а по углам фундамент дополнительно усиливается слоем пеноплекса. Утепление мелкозаглубленного фундамента снаружи обеспечивается за счет утеплению пеноплексом пола.

Формула для расчета промерзание грунта своими руками

Если вы не нашли свой город или регион, то осуществите расчет глубины заложения ленточного фундамента своими руками, с помощью данной формулы.

 dfn — Сезонное промерзание грунта;
 ∑Т — Безразмерный коэффицент равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе;
 d0 — величина для суглинков и глин 0,23 м, супесей, песков мелких и пылеватых — 0,28 м, песков гравелистых, крупных и средней крупности — 0,30 м, крупнообломочных грунтов — 0,34


Также вы можете пересмотреть данный СНиП 23-01-99, в котором также описано как делать самостоятельные подсчеты.

Как определить тип грунта на вашем участке

Для того, чтобы определить, какая почва на вашем участке, необходимо вызвать геологическую разведку. Они с помощью бурильной установке сделают несколько скважин в разных точках участка. Благодаря таким манипуляциям станет известно какой тип почвы на участке. Или жде, если ваш построившийся сосед уже делал такие исследования, то можете спросить у него, так как в 99% случаев вид земли будет одинаковый.
Это надо знать для того, чтобы понять, на сколько он будет замерзать и соответственно какое пучение будет на вашем участке. Только зная это можно приступать к расчетам ленточного основания дома.


Приведем пример одного места в Московской области:

• Разная почва мерзнет абсолютно по разному и вызывает разное пучение;
• Глина и суглинки промерзают на 1,35 м;
• Супеси, пылеватые и мелкие пески (м) — 1,64;
• Пески крупные гравелистые и средней крупности (м) -1,76;
• Крупнообломочные грунты (м)- 2,00;

Здесь нельзя допускать ошибок, так как это основа вашего дома, и тут необходим точный расчет.

Частые ошибки при заливки ленточного фундамента?


Очень многие допускаю типичные ошибки при заливки и выборе толщины ленточного фундамента:

1. Заливают его выше уровня замерзания – это может привести к разрушению дома. То есть, как правило, от сил пучения поднимается часть дома и опускается, что приводит к трещинам и разрушению.
2. При заливки основания дома не учитывают нагрузку на подошву и сопротивление почвы – это приводит к заваливанию дома, соответствено разрушению и трещинам на нем.
3. Не учитывают уровень пролегания подземных вод — если вода находится близко к поверхности и доходит до опоры, со временем он будет разрушатся.

Это одни из самых распространенных ошибок, не допускайте их, так как основание дома, это одно из самых главных при строительстве.

Как устранить последствия неправильно заложенной глубины ленточного фундамента:


Если вы заложили основу выше уровня замерзания и дом начал разрушатся, то вам срочно нужно принять какие та меры. Есть довольно много способов, но один из самых распространенных, это удалить уровень замерзания от дома с помощью утепления отмостки. То есть вам необходимо вокруг дома и в толщину сделать утепление отмостки так, чтобы уровень промерзания отодвинуть от вашего основания дома.


Вариантов устранения ошибок достаточно много, а это один из самых распространенных и простых. Инструкцию как она делается, вы найдете, на нашем сайте в разделе сделай сам.

Часто задаваемые вопросы

 Вопрос: У меня основа для двухэтажного дома заложена выше уровня замерзания и по ней идет трещина, что делать?

Ответ: Большая вероятность что у вас происходит пучение почвы и основа поднимается, опускается от сезона в сезон, что приводит к данному эффекту. Рекомендуем сделать по всей технологии утепленную отмостку.


 Вопрос: Что делать если я заложил основу дома ниже промерзания а она трескается ?

Ответ: Такое тоже может быть, так как нужно учитывать не только толщину замерзания, но и пустоты, уровень подземных вод и т.д. Для начала вам нужно понять из за чего это происходит и на основе этого принять меры по защите. В первую очередь нужно вызвать геологическую разведку, и уже после принимать меры.


 Вопрос: Насколько глубже делать основу дома ниже уровня замерзания?

Ленточное основание

Большой спрос получила ленточная плита мелкого заложения в дачном строительстве. Такое устройство можете применять для:

• Построений из дерева
• При соблюдении всех правил можете использовать для зданий с тяжелыми стенами из камней.

При планировании в дальнейшем утепления фундамента, то тогда вы можете возводить основания на любом типе грунта. Ленточное основание состоит из: равномерной полосы бетонной смеси, которую следует также равномерно нагрузить дальнейшими конструкциями здания. Виды возведений:

• Железобетонный имеющий два пояса
• Сборный железобетонный имеющий выпуски арматур в небольшом количестве
• Блоки имеющий два пояса нижний и верхний
• Блок с одним верхним поясом.

Достоинства ленточного основания мелкого заложения:

• Выгодная экономия денег. Ведь при возведении оснований с глубоким заложением, цены на такое возведение порядком превосходит фундаменты мелкого заложения.
• Экономия на оплате труда. Все строительные работы такого типа предусматривают небольшой объем работ. Первым делом экономия возникает при работе с земляными работами, а также на создании опалубки.
• Как дополнение можно израсходовать сэкономленные средства на постройку подвала.

Как показала практика, глубина монтажа ленточного основания может соответствовать глубине промерзания и глубине растительного слоя. В книгах о строительстве приводится цифра в пятьдесят сантиметров. При такой глубине все силы морозного пучения сосредоточены именно в этом месте, поэтому такая глубина считается самой опасной.

Расчет основания

Подсчет оснований маленького заложения считается важным этапом в строительстве. От правильности проведенной работы будет напрямую зависеть срок службы фундамента и дома в целом. При всем этом получается сократить затраты на основное возведение строения. Рассчитывая фундаменты мелкого заложения нужно первым делом определиться с размерами и типом конструкции. К главным свойствам относятся величины подошвы, а так же уровень глубины заложения. На уровень глубины укладки фундамента влияют несколько факторов, одним из них является тип конструкции планируемого здания, например:

• Тип материала, используемый для возведения кровли
• Из чего планируется возведение стен
• Будет ли присутствовать в здании цокольный этаж или нет

Помимо этих факторов так же влияет свойства почвы на строительной площадке и уровень подземных вод. В случае появлении вод на поверхности почвы, необходимо провести полную осушку строительного участка. После проведения осушительных работ, необходимо посвятить время на прокладку коммуникаций инженерного направления.

Выполнив подготовительные работы и подобрав необходимые размеры фундамента, следует плавно переходить к его расчету. Вычисляется предельная прочность и деформация, которую может выдержать конструкция основания. После завершения теоретических работ следует заняться практической частью строительства, то есть заниматься возведением конструкции фундамента.

Устройство основания

Основания, которые слабо углублены отчасти не подвергаются деформациям, появляющимся от пучений почвы. По такой причине этот способ установки фундамента в практике широко применяется. Чаще всего их применяют в возведении домов небольшого размера, дач и каркасных сооружений. Здания с небольшим весом не могут противостоять пучениям почвы, поэтому фундамент углубляется на маленький уровень.

Конструкция, которую умеют фундаменты мелкого заглубления, состоят из монолитного каркаса. Каркас, имеющий железобетонное основание с легкостью сможет сопротивляться пучениям почвы не только сезонным, но и постоянным.

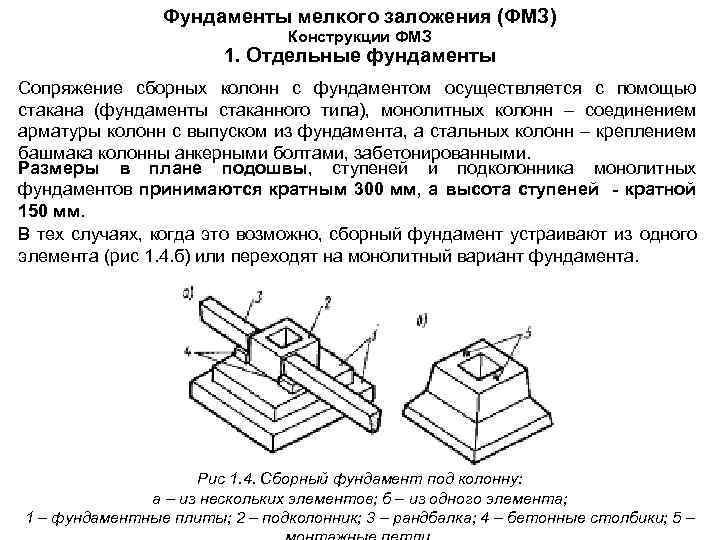

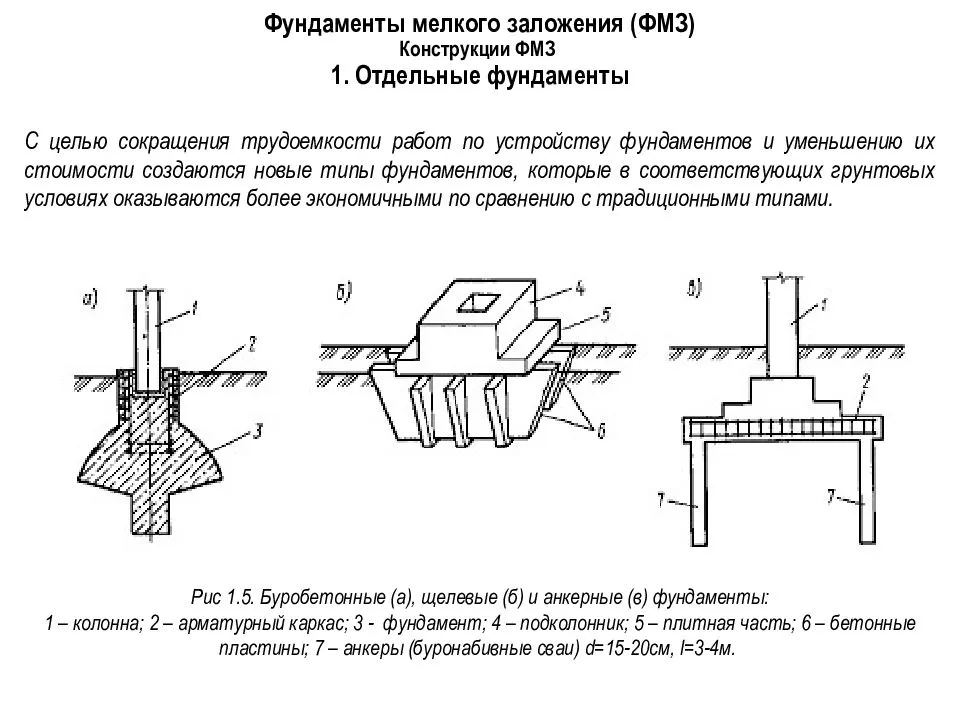

Фундаменты, которые можно использовать в момент монтажа на мелкое заглубление:

1. Основание столбчатого типа
2. Ленточный вид фундамента
3. Железобетонная плита

Эти виды фундаментов имеют общую составляющую, такую как железобетонная основа. Размеры любого из оснований выбирает только расчет прочности. Он основывается на весе конструкции в момент соприкосновения с грунтом. Хоть и большая площадь уменьшает величину давления максимальный размер участка не оправдывает затраты на строительство. По этой причине все расчеты должны быть равными величинам в строительстве, то есть все строения должны ровняться площади фундамента.

Нюансы для монолитного фундамента

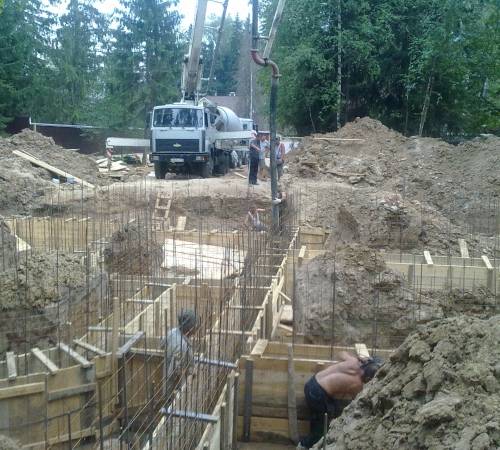

Монолитный фундамент усиливается за счёт обеспечения пространственной армирующей конструкции. Первоначально собираются две конструкции в виде металлической решётки с ячейками 200×200 мм. Используются для этого металлические прутья с диаметральным сечением от 12 до 16мм. Затем решётки размещаются параллельно друг к другу. Для закрепления используют отрезки арматурных прутьев высотой равной толщине плиты. Все элементы между собой связываются специальной проволокой или свариваются. Армирование основания повысит жесткость не заглубленной конструкции .

При заливке плавающей плиты бетоном следим за тем, чтобы каркасная установка покрывалась слоем не менее 3 см. По правилам, этот параметр рассчитывается в соответствии с диаметральным сечением арматурных прутьев: ½ диаметрального сечения плюс 3 – 4 см. Чаще всего толщина слой составляет около 5 см.

Обязательным шагом является защита плитной «ЖБ» конструкции от воздействия на неё климатических и химических факторов. Для этого проводят обмазочные работы, используя для этого различные битумные мастики. Альтернативой битуму стали различные гидроизоляционные рулонные материалы.

Итак, плитное основание надёжное строение, которое подходит для постройки домов на самых разных грунтах. Но минусами является стоимость закладки, если есть необходимость в обустройстве подвального помещения. Выходом из данной ситуации является монтаж плиты мелкого заглубления.

Глубина заложения фундамента

Чтобы правильно запроектировать опору под здание, необходимо подобрать глубину заложения. Для данного типа ленты она практически на всей территории страны будет выше, чем глубина промерзания почвы, что повышает риск повреждения конструкции силами морозного пучения.

Морозное пучение — это явление, когда вода в почве замерзает и увеличивается в объеме. При этом лента фундамента деформируется и подвергается дополнительным нагрузкам. По конструкции начинают идти трещины. Именно поэтому выше было сказано о том, что мелкозаглубленный фундамент преимущественно используется для непучинистых грунтов.

Таблица расчетной глубины заложения фундамента

Глубину заложения определяют в зависимости от промерзания, которое высчитывается по СН «Основания и фундаменты» или находится по таблицам. Минимальная глубина заложения:

• при промерзании на глубину менее 2м — 50см;
• при промерзании менее 3м — 75см;
• при промерзании более 3 м — 100см.

Также важно учитывать расположение грунтовых вод. Если вода располагается ближе, чем на 2 мера от предполагаемой отметки подошвы, а на грунты на участке относятся к глинистым, суглинистым, супесям, мелким или пылеватым пескам, правильно будет сделать выбор в пользу заглубленного фундамента с дренажной системой

Это вызвано повышенной пучинистостью такого типа грунта.
