Изготовление фрезерного стола + (Видео)
Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.
Выбор чертежей и материалов
Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым
Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера
Общий вид элементов фрезерного стола можно увидеть ниже.
Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла
Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм
Из инструментов для работы понадобятся:
- Электрическая дрель.
- Стамеска.
- Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
- Рубанок.
- Шуруповерт.
- Лобзик.
Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть
Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.
Этапы изготовления стола
Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.
Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола
Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
Изготовление продольного упора
Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:
Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.
Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол
Важно лишь внимательно отнестись к поставленной задаче
Конструкция фрезерного стола
При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.
При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.
Фрезы для различных видов обработки на фрезерном столе
Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.
Чтобы сделать включение своего самодельного фрезерного станка более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.
Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.
Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.
Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.
Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.
ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.
Порядок работы
Сооружение стола для фрезера в большинстве случаев состоит из сбора элементов в единую конструкцию. Сбор происходит в определённом порядке. Но давайте разберемся подробнее, как сделать стол для фрезера своими руками.
Первый шаг связан с основанием будущего рабочего стола. Стационарная основа изготавливается из такого известного материала, как ДСП. Для изготовления понадобятся всего лишь обрезки и четыре бруска. Эти бруски будут служить ножками — опорами для стола. Далее предстоит усилить жёсткость конструкции. Для этой цели применяют горизонтальные соединительные панели из фанеры.
С правой стороны, а именно в боковой части, необходимо вырезать специальное отверстие. Это отверстие предназначается для кнопки пуска, которое впоследствии соединит рабочий стол с фрезерным станком.
Второй шаг. Создание столешницы. Её сооружают также из ДСП. Столешница будет располагаться на определённой высоте. Желательно её сделать подъёмной. Для этой цели следует:
- изготовить дополнительную основу-опору с помощью фанеры (достаточно будет 15-миллиметровой фанеры);
- установить специальные петли.
Третий шаг также затрагивает столешницу, только на это раз упор делается на применение специальной двигающиеся каретки-упора. Эта карета способствует ровному передвижению обрабатываемой заготовки на поверхности стола. Каретка-упор будет особенно полезна, когда понадобиться прорезать паз в заготовке. Чтобы установить такого помощника, следует соединить каретку-упор со столешницей. Для этого в столешнице вырезают канавку. Вырезают под направляющие движного упора.
Когда канавка будет готова, в неё требуется установить специальный металлический профиль. Сама каретка может быть сооружена из разных приемлемых подручных приспособлений. Зачастую в качестве каретки используют направляющею старой пилы.
Четвертый шаг. Изготовление продольного упора, например из ДСП
Очень важно, чтобы упор был подвижным. Только в этом случае он сможет регулировать зазоры вокруг фрезы
Чтобы этот элемент стал подвижным, необходимо в верхней части его вырезать специальные пазы перпендикулярного характера. Когда пазы вырезаны, упор крепится к столешнице специальными фиксаторами. Однако одного паза для полноценного функционирования упора недостаточно.
Ещё один паз следует вырезать в центральной части упора — он должен быть небольших размеров. Его главная миссия — избавлять инструмент от лишнего мусора, то есть стружки, которая возникает после фрезерования.
Дополнительным инструментом и помощником для устранения возникающих стружек считают специальный шланг-пылесос. Однако чтобы он мог полноценно функционировать, его стоит соединить с упором, то есть с элементом рабочего стола (присоединение шланга осуществляется сзади относительно перпендикулярного упора). Для соединения используют специальный короб с отверстием, который мастерят из тонкой фанеры. Таким образом, на глазах рождается целая конструкция, позволяющая содержать рабочее место в чистоте и порядке.
Седьмым шагом по созданию рабочего фрезерного стола является крепление фрезера к нижней части пластины с помощью алюминиевой подошвы. В самой подошве понадобится просверлить специальные отверстия для болтов, которые соединят фрезер и пластину. Специалисты рекомендуют крепить ручной инструмент именно к пластине, а не к рабочему столу — таким образом при необходимости фрезу легко заменить на новую, а также экономится глубина фрезерования.
Восьмой шаг — создание лифта для фрезы при помощи автомобильного домкрата. Этот инструмент позволит изменить высоту фрезы. Любые изменения происходят с максимальной точностью.
Девятый шаг состоит в снятии ручек с фрезов. Место ручек должны занять алюминиевые направляющие. Затем установленный элемент необходимо соединить с механизмом автомобильного домкрата.
Это один из известных методов и способов сооружения фрезерного рабочего стола. Существуют и другие варианты конструирования.
Когда фрезерный стол готов и годен к использованию, можно подумать о создании фрезерного станка.
Конструктивное исполнение фрезерного стола
Настольный станок для фрезерования древесины показан ниже.
| Конструктивная проработка изделия в программах трехмерного моделирования. |
| Общий вид готового столика |
| Вид сзади. Из специального ящика, установлено на упоре выходит шланг, соединяемый с пылесосом. Так производится отвод пыли, образующейся при фрезеровании заготовок. |
| Вид спереди. |
| В настоящий момент пальцевая фреза поднята максимально высоко. Окно раздвинуто. |
| Створки сдвинуты. Сама фреза опущена вниз. |
| Ручной фрезер, устанавливаемый в пространство под столешницей. |
| Конструктивное выполнение соединений для отвода пыли (аспирационная система). | |
| Особенности крепления инструмента. Видны трубопровода для отвода стружки. |
| Установка длинного винта. С его помощью регулируется положение фрез на рабочей поверхности. |
| Вращая гайку на винте, производится перемещение фрезера вверх или вниз. Используется торцевой ключ. |
| С помощью мерительного инструмента выставляется вертикальный вылет фрезы за пределы стола. |
| Регулирование положения фрезы от упора. |
| Рабочий стол. Фрезер не установлен. Видно только оргстекло, к которому выполняется крепление фрезера. | |
| Качество выполнения работы. Между стеклом и столешницей нет зазоров. |
| Перед установкой в стол фрезер прикручивается к опорной площадке из оргстекла. |
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

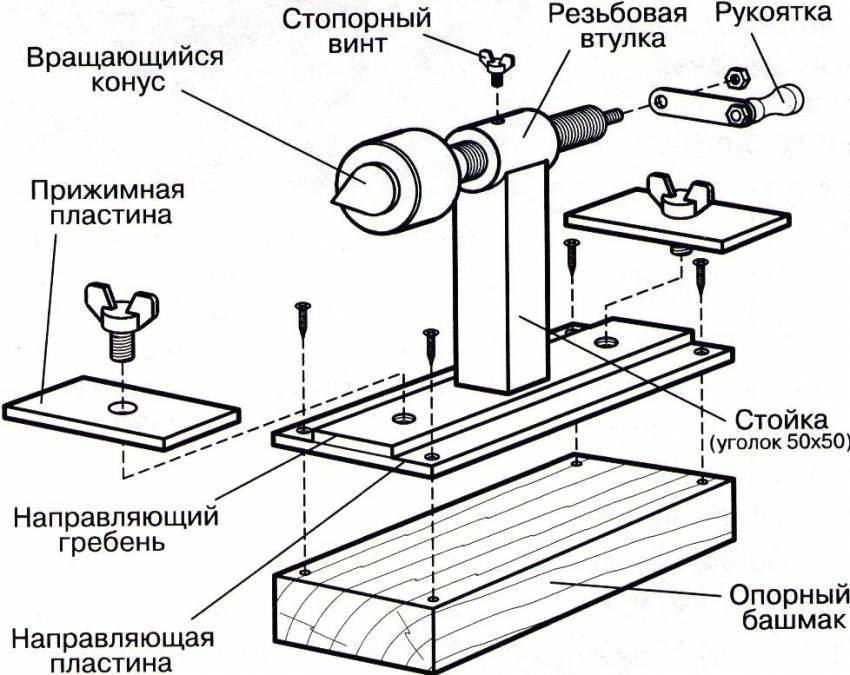

Устройство задней бабки самодельного токарного станка по дереву
Для строительства станка необходимы следующие элементы:
- металлическая станина;
- электромотор;
- подручник;
- задняя бабка.
Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.
Как изготовить самодельный сверлильный станок своими руками с мотором
Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

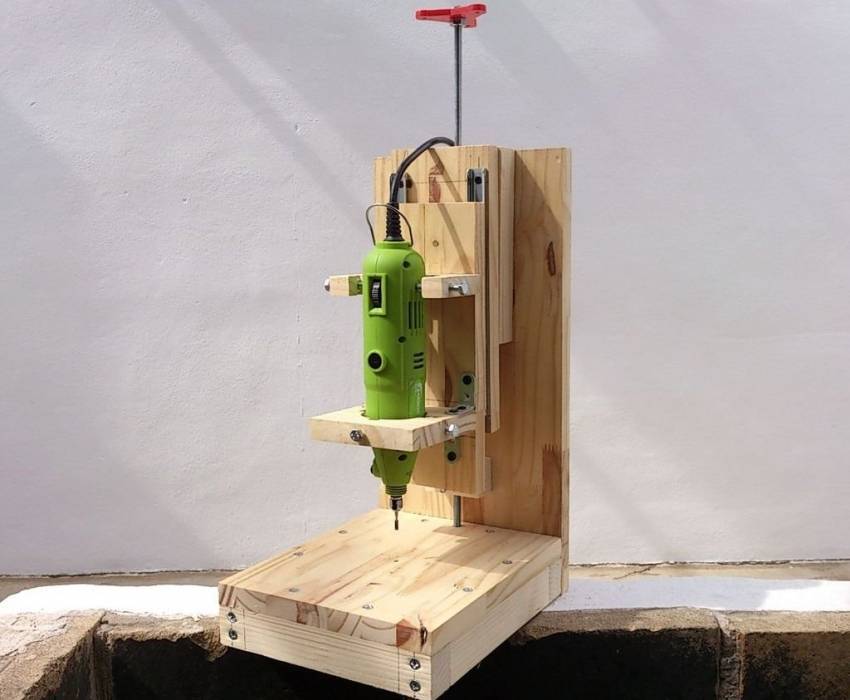

Пример самодельного сверлильного станка
На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.
Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.
В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.
Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

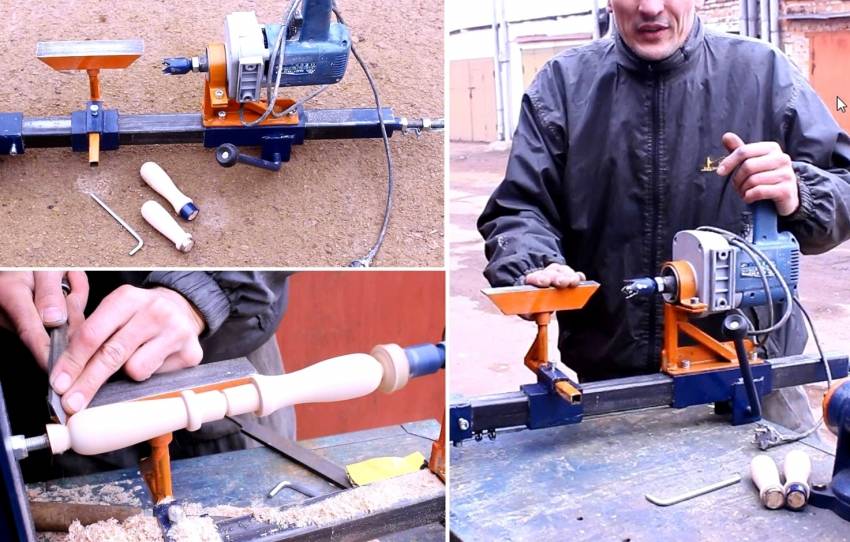

Как изготовить своими руками из дрели токарный станок по дереву
Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.
Далее нужно изготовить упор, который будет выступать в роли задней бабки.
Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.
Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:
- дверные ручки;
- конструкционные детали лестницы;
- декоративные изделия и т. п.
С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками
Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.
К таким усовершенствованиям можно отнести:
- выполнение намотки на трансформаторах;
- нанесение красящего состава поверх вращающейся детали для создания узоров;
- нанесение спиральных насечек на заготовку и т. п.
Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

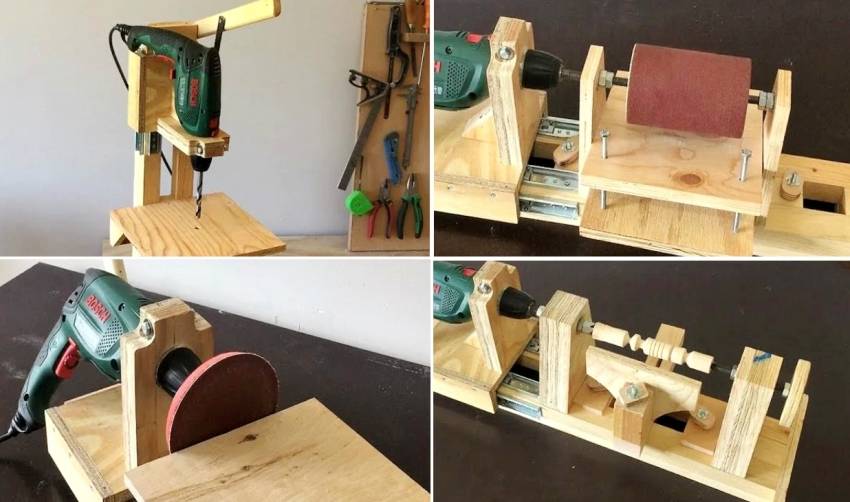

Пример многофункционального самодельного деревообрабатывающего станка из дрели
Вариант изготовления стола для фрезера
Довольно интересное исполнение конструкции стола. Здесь предложили использовать автомобильный домкрат для подъема и опускания инструмента.
| Если вынуть столешницу из короба тумбы, то можно увидеть подобное исполнение. | |
| Автомобильный домкрат позволяет развивать усилие в несколько тонн. Он упирается в специальный короб, где располагается сам фрезер. | |
| Вот так выглядит столешница сверху. Имеются упор. На поверхности изготовлен паз, со вклеенным в него направляющим швеллером из алюминия. | |
| В паз может устанавливаться каретка. С ее помощью деталь на обработку может подаваться под любым углом. | |
| Параллельный упор фиксируется в нужном положении с помощью барашковых гаек. В горизонтальной плоскости имеются пазы, по которым смещается упорное приспособление по рабочей поверхности стола. | |
| Короб для подключения пылесоса. Можно применять не только промышленный, но и бытовой пылесос. | |
| Сам фрезер крепится к столешнице с помощью стальной опорной пластины. | |
| Особенности крепления инструмента к пластине можно увидеть на представленной фотографии. | |
| Вращая ручку домкрата, мастер перемещает фрезер в вертикальном направлении. |
Подробное видео о самодельном столе.
Вариант изготовления компактного стола с ящиками
Довольно интересная конструкция, которую несложно повторить для собственной мастерской.
Реальный вид станка для фрезеровки заготовок
Конструктивная проработка в трехмерном отображении с помощью инженерных программ
| Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины. | |
| Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры. |
| Организация пропилов при стыковке деталей каркаса в нижней части. | |
| Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок. |
| Сборка каркаса стола и монтаж облицовочных боковых панелей. | |
| Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус. | |
| Упор изготавливается из нескольких деталей. | |
| Конструкция выдвижного большого ящика. | |
| Конструкция выдвижного малого ящика. |
| Порядок установки элементов лицевой части ящика. |
| Боковые стенки, центральная стенка и дно станка. |
Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.
Таблица 2: Комплектующие детали для изготовления стола под фрезер
| Позиция на чертежах | Наименование | Размеры в чистовом исполнении, окончательные | Количество | Материал | ||
| Толщина, мм | Ширина, мм | Длина, мм | ||||
| Каркас | ||||||
| 1 | Передние и задние горизонтальные рамы | 50 | 40 | 780 | 4 | Массив сосны |
| 2 | Стойки | 50 | 50 | 860 | 4 | Массив сосны |
| 3 | Горизонтальные боковые рамы | 50 | 40 | 550 | 4 | Массив сосны |
| 4 | Передняя и задняя горизонталь | 50 | 20 | 750 | 2 | Массив сосны |
| 5 | Обрамление для боковых окон, вертикальное | 50 | 50 | 380 | 4 | Массив сосны |
| 6 | Обрамление для боковых окон, горизонтальное | 50 | 20 | 360 | 2 | Массив сосны |
| Панели | ||||||
| 7 | Боковые панели | 6 | 740 | 518 | 2 | Березовая фанера |
| 8 | Окна боковой панели | 6 | 600 | 393 | 2 | Березовая фанера |
| 9 | Окно нижнее | 6 | 600 | 400 | 1 | Березовая фанера |
| Большие выдвижные ящики | ||||||
| 10 | Боковая сторона ящика | 16 | 140 | 550 | 8 | Массив сосны |
| 11 | Передняя и задняя боковина ящика | 29 | 140 | 348 | 8 | Массив сосны |
| 12 | Фасад ящика | 7 | 168 | 348 | 4 | Массив ясеня |
| 13 | Дно | 6 | 138 | 570 | 4 | Березовая фанера |
| Малые выдвижные ящики | ||||||
| 14 | Боковая сторона ящика | 16 | 100 | 550 | 8 | Массив сосны |
| 15 | Передняя и задняя боковина ящика | 29 | 100 | 138 | 8 | Массив сосны |
| 16 | Фасад ящика | 7 | 108 | 138 | 4 | Массив ясеня |
| 17 | Дно | 6 | 570 | 348 | 4 | Березовая фанера |
| Столешница | ||||||
| 18 | Верхний слой | 18 | 700 | 920 | 1 | Березовая фанера |
| 19 | Планки отделки передней и задней части | 10 | 38 | 940 | 2 | Массив ясеня |
| 20 | Планки отделки боковых частей | 10 | 38 | 720 | 2 | Массив ясеня |
| Упор | ||||||
| 21 | Стенка упора | 18 | 150 | 750 | 1 | Березовая фанера |
| 22 | Основание упора | 18 | 150 | 640 | 1 | Березовая фанера |
| 23 | Передняя планка упора | 10 | 90 | 380 | 2 | Массив ясеня |
| 24 | Упор верхней грани | 10 | 420 | 550 | 1 | Массив ясеня |
Что собой представляет фрезерный стол: конструкция
Самый простой фрезерный стол самодельный для ручного фрезера должен состоять из рабочей поверхности и станины. Дополнением к нему служат ограничительные планки, регулировочные устройства.
Стол для фрезера своими руками с чертежами можно найти бесплатно на просторах интернета. Схемы даются трех видов:
- небольшие конструкции, которые с легкостью можно установить на любую рабочую поверхность;
- приставные столики с крепежами к другой рабочей поверхности;
- стоящие отдельно от других устройств, с множеством рабочих функций и мест для инструмента.
В любой из конструкций основу стола составляет прочная гладкая столешница из жестких материалов, с креплениями для фиксации фрезера с возможностью регулировки. Для изготовления столешницы подходят дерево и листы древесно-стружечные плиты. Опоры могут быть выполнены из массивного бруса с размерами 40*40 миллиметров.
Настольный малогабаритный столик
Все детали между собой скрепляются с помощью винтовых конвейеров. Устройство должно быть устойчивым, жесткой формы, способной гасить вибрации, в то же время обладать малым весом, не затрудняющим смену местоположения.
В поверхности стола прорезается отверстие, на которое накладывается металлическая пластина, способная защитить древесину от возможных повреждений.
Фрезерный станок своими руками
Вот главные составляющие элементы фрезерного инструмента:
- шпиндель;
- станина;
- столешница;
- параллельный упор;
- специальный пылесос. Он необходим для очищения инструмента от стружки;
- подающая салазка;
- шпиндель.
Для изготовления станка потребуются материалы. Достать их совсем нетрудно, и у них приемлемая стоимость. В основном это ламинированная фанера и листы ДСП.
В первую очередь нужно определиться с размерами будущего станка. Они зависят от количества свободного места в мастерской, а также размеров фрезерного стола. Вот основные шаги создания простого станка:
- разрезание листа фанеры или ДСП. Лист необходимо разрезать на детали с определёнными размерами (размеры указывается в предварительно созданном чертеже). Все разрезы осуществляются с помощью циркулярной пилы. Первыми изготавливают столешницу и станину. Эти два элемента являются неразъемными деталями, поэтому изготавливать отдельно их не рекомендуется;
- после того как столешница и станина готовы, приступают к ручному фрезеру. Он является главным режущим приспособлением устройства. В качестве фрезера может послужить любое устройство, у которого сломан упор. Выбранный инструмент следует закрепить перпендикулярно к столешнице. Лист для фрезера добывают при помощи доступного штатного устройства;
- при желании можно минимизировать усилия и время, уходящее на изменение глубины агрегата и угол его наклона — в этом помогут специальные приспособления, которые также изготавливают своими руками;
- устройство параллельного упора. Он помогает направлять деталь к режущей кромке под чётко установленным углом.
Такие устройства применяются не только для работы в домашних мастерских, но и в настоящем мебельном производстве.
Как выбрать практичный вариант
Есть разные способы изготовить самодельный фрезерный стол, но принципы конструкции у большинства моделей совпадают.
Сначала выбирают один из 3 типов фрезерной установки, определяющий габариты и расположение этого оборудования в столярной мастерской:
- Навесной. Отдельный агрегатный блок, который крепится к пильному станку сбоку на струбцинах. Позволяет использовать рабочую поверхность другого оборудования, легко снимается, убирается своими руками в сторону в случае ненадобности.
- Переносной. Настольная модификация, которую стремятся сделать с минимально необходимыми размерами станины и фрезерного стола. Эффективный станок в использовании при частых переездах по строительным площадкам.
- Стационарный. Основной тип стола для налаженного производства, при условии достаточного пространства в помещении. Это уже не просто фрезер, а оборудованное рабочее место.
Материалы для самостоятельного изготовления
Рабочая плоскость стола обеспечивает ровное скольжение заготовки в одной плоскости. С этой задачей хорошо справляются листы ЛДСП, МДФ. Чтобы не было прогиба столешницы под весом фрезера, берут плиту сечением 2,6/ 3,6 см. На боковые части достаточно листа ДСП, толщиной от 1,6 см.
Монтажная пластина, на которую прикрепляют массивный фрезер, по определению имеет высокую прочность, жесткость. Из листовых материалов для нее подходят металл, текстолит, фанера твердых пород дерева. Толщина пластины не превышает 0,8 см.
Несущую опору стола выполняют своими руками из металлического профиля, листового ДСП. Иногда, это просто ножки с элементами жесткости, в других случаях стол включает в себя фронтально расположенные ящики для инструмента, мелкой оснастки, подсобных приспособлений.
Главную часть – фрезер – приобретают промышленного производства.
Дополнительные устройства
Творческое применение в конструкции фрезерного самодельного стола дополнительной оснастки позволяет значительно расширить его функциональность. Добиться плавной регулировки высоты режущей части над пластиной получиться, если сделать своими руками лифт для рабочего органа. С этой целью вертикальная ось узла опирается на винт с мелкой прямоугольной резьбой, проходящий через неподвижную гайку. Вращением маховика на штоке регулируют подачу фрезы. Механизм оборудуют боковыми упорами от искривления, контргайкой удержания в заданном положении при вибрации. При возможности, ставят более сложные лифты – автомобильный домкрат, заднюю бабку от токарного станка.
Еще одно дополнение – стальная линейка по продольной оси направляющих обрабатываемой заготовки. Практично, удобно, позволяет контролировать размер выборки, освобождает руки для других операций.
Инструмент
Чтобы сделать все детали фрезерного стола своими руками понадобятся:
- ножовка, электрический лобзик;
- наждак, шлифовальная машинка;
- рубанок электрический;
- дрель;
- стамеска;
- отвертка, шуруповерт.
Использование электро — механического инструмента ускоряет работы по изготовлению столешницы, направляющих, косых упоров, но, при необходимости, операции можно выполнять своими руками и ручными приспособлениями.
