Устройство ↑

Стропильная система ендовы чаще всего состоит из накосных стропил. Причем поскольку предполагается, что коньковые элементы имеют одинаковую высоту, то накосные стропила в конструкции ендова нижней частью будут упираться в мауэрлат, а противоположной – в коньковый прогон.

Для формирования различных типов крыш: щипцовой, шатровой вальмовой и полувальмовой, нужно обеспечить различную геометрическую форму и высоту конька, причем не только основного сооружения, но и второстепенного.

Совет Чтобы изменить геометрическую форму крыши достаточно удлинить или укоротить длину прогонов.Что же касается высоты конька, то ее регулируют, изменяя уклон ендов.

Стропильная система с ендовами Г-образной кровли

Стойки подстропильной конструкции основной крыши и кровельные прогоны второстепенных соединены между собой. При этом опорой для последних служат прибоины.
Кровельные прогоны второстепенных кровель связаны.
Какова бы ни была высота прогона у основной крыши, соединение выполняется через гвоздевой бой.
По накосным стропилам в шахматном положении устанавливают нарожники, которые соединяются друг с другом в коньковом узле. Они аналогично вальмовой кровле опираются на бруски, которые предварительно нашивают на стропила.

Диагональные стропильные ноги в зависимости от устройства могут работать как распорные, так и безраспорные. Как уже было отмечено, нарожники упираются в диагональную стропилину. При этом они передают ей значительное сжимающее напряжение. Стропилина, в свою очередь, упираясь нижним концом в мауэрлат, старается распрямить угол, под которым стыкуются мауэрлатные балки. Чтобы снять возникший распор, нужно накосное стропило и закрепленную стойку соединить затяжкой. Если же это Г-образная кровля, то соединяют диагональные стропила ендова и противоположной вальмы.

Если нижний узел диагональной стропилины вместо упора будет опираться, то о распоре на стены речь больше не пойдет. Что же касается затяжки, которую в данном случае уместнее будет называть схваткой, то она будет функционировать как элемент, который при просадке конька или других аварийных ситуациях, перехватит распор.

Внимание! Отметим, если расположить схватку высоко, то она будет действовать как сжатый ригель, что помешать схватке полноценно выполнить свою функцию. Так выполняется сборка

Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей

Так выполняется сборка. Видео «Монтаж ендовы крыши» ознакомит вас с особенностями работы с металлочерепицей.

https://youtube.com/watch?v=6EAR94HAOrc%3F

2022 stylekrov.ru

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
Снятие нижней панели ендовы.
Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Источник

Важные нюансы

Приступая к проектированию индивидуального дома, владельцу необходимо ознакомиться с основными терминами и определениями. Нужно знать, в чем отличие отлива от ендовы, чтобы не задавать вопросов, а что это такое.

Практика последних лет свидетельствует о том, что надежность кровельной конструкции определяет уровень комфортабельности всего дома.

Разработчику проекта приходится совмещать требования надежности кровли с эстетическим и даже вычурным видом.

Устанавливать разжелобки по грамотно разработанным чертежам не сложно. Серьезных трудозатрат требует разработка основных элементов кровельной системы.

Когда проектная документация на кровельную конструкцию готова, необходимо выполнить комплектацию всех указанных в спецификации материалов, крепежных и доборных элементов. Ендова считается одним из сложных узлов стропильной системы.

Видео:

Крыша будет надежно выполнять свои функции в течение многих лет при условии качественного обустройства всех ендов.

Для этого все применяемые материалы должны быть качественными. В частности, листы металлочерепицы или профнастила при наличии деформаций использовать не рекомендуется.

Элементы из древесины – брус, обрезная доска, рейка – надо тщательно просушить, не допуская деформации геометрических размеров. Выполняя монтаж, нельзя допускать отклонений от проектных требований.

Перед тем как приступить к работам, необходимо пропитать все деревянные детали специальным составом, который препятствует горению и гниению.

Крепление ендовы, как правило, выполняется саморезами. Если их можно заменить гвоздями, то информация об этом содержится в проектной документации.

Монтаж ендовы своими руками

Установку ендовы нужно осуществлять в следующем порядке:

Провести подготовительные работы. На этом этапе необходимо обустроить сплошной деревянный настил на стыке двух скатов, наличие зазоров не принципиально. Для этой цели можно использовать обрезную доску, которую обязательно нужно покрыть антисептическими средствами. Её ширина должна быть более 30 см, а толщина соответствовать аналогичному параметру контробрешётки. По двум сторонам от линии стыка между кровельным материалом и внутренней ендовой рекомендуется дополнительно уложить уплотнитель, чтобы предотвратить попадание воды под кровлю. Гидроизолирующими свойствами обладает и ендовый ковёр, который выполняется из полиэфирного полотна, пропитанного битумами, с посыпкой с обеих сторон. Этот материал можно крепить оцинкованными гвоздями с широкой шляпкой.
Отогнуть боковые части внутренней ендовы, угол сгиба должен быть равным 90°. Спрофилировать кромки по бруску. Желобок ендовы нужно зафиксировать на сплошной деревянный настил
Согнуть внутреннюю ендову по центральной оси. Угол сгиба внутренней ендовы должен быть больше угла внешней.
Уложить желобки внутренней ендовы. Начинать работу нужно сверху. При необходимости деталь можно обрезать или нарастить. В первом случае надо отступить на 3–4 см от водосточного желобка, во втором — необходимо обеспечить нахлёст в 10–15 см. Ни в коем случае нельзя забывать про напуск свеса от края. Он должен быть около 8–10 см. Нижняя ендова укладывается на сплошной деревянный настил
Бортики ендовы в местах свеса нужно загнуть внутрь.
Закрепить желобок. Делать это можно с помощью гвоздей 2,8х25 мм. От кромки отступить около 2 см. Прибивать желобок необходимо непосредственно к настилу. Расстояние между креплениями должно быть равным 30 см.
Дополнительно приклеить защитные полосы из самоклеящегося материала, который пропитан гидроизоляционными составами, на стыки внутренней ендовы с настилом. Они способны обеспечить защиту подкровельного пространства от влаги и мусора. Гидроизоляция ендовы нужна при обустройстве крыш с малым углом наклона
Теперь можно монтировать обрешётку и кровельный материал.
Поверх кровли устанавливается внешняя ендова. Фиксируется она специальными кровельными гвоздями или саморезами. При необходимости наращивания детали части нужно укладывать с нахлёстом 10–15 см.

Видео: монтаж нижней ендовы с выходом на скат

Есть некоторые нюансы монтажа ендовы, которые обязательно нужно учитывать:

выполнять усиленную гидроизоляцию ендовы стоит лишь в том случае, если в данном месте скапливается большое количество воды, например, на крышах с плоскими углами скатов;
полотна кровельного материала, которые укладываются в направлении со ската, нужно располагать с одинаковым нахлёстом, при этом крепление должно быть максимально надёжным;
нахлёсты в ендове при наращивании рекомендуется дополнительно заклеить специальной гидроизоляционной лентой;
обрешётка в месте ендов должна быть сплошной.

Советуем изучить — Какую стиральную машину выбрать: руководство к действию

Ендова выступает одним из самых важных доборных элементов, поскольку обеспечивает защиту наиболее слабых мест крыши. Правильный монтаж детали позволит повысить уровень герметичности стыков скатов и длительность срока эксплуатации кровли.

Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.

Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.

Почему для кровли стоит выбрать гибкую черепицу SHINGLAS?

Мы уже упоминали о двух плюсах гибкой черепицы SHINGLAS – это доступная цена и легкий самостоятельный монтаж. Однако не только это делает ее оптимальным вариантом для кровли загородного дома. Судите сами:

Срок службы. Гибкая черепица очень долговечна, она превосходит по этому показателю все кровельные материалы в той же ценовой категории. Для многослойной гибкой черепицы коллекций “Джаз” и “Кантри” гарантийный срок службы составляет 50 лет, для однослойной серии “Ультра” – 50 лет, серий “Комфорт” и “Классик” – 30 лет, “Оптима” – 10 лет. Примечательно, что такие показатели долговечности – гарантия производителя, на практике же срок жизни правильно смонтированной гибкой черепицы значительно дольше. Это объясняется свойствами материала: битумная основа способна самостоятельно “залечивать” небольшие повреждения за счет своей пластичности, а декоративная базальтовая посыпка не ржавеет, не повреждается ультрафиолетом и неограниченно долго сохраняет яркий цвет.
Комфорт в доме. Недостаток жесткой кровли – способность отлично проводить звук. Это очень заметно во время дождя или града, особенно если в доме жилая мансарда. Кровля из гибкой черепицы, наоборот, поглощает все звуки, и в помещениях становится существенно тише.
Красивый внешний вид. Ассортимент гибкой черепицы SHINGLAS очень велик и включает несколько коллекций с большим выбором оттенков и форм нарезки лепестков. Готовое кровельное покрытие получается фактурным и выглядит очень респектабельно. А разнообразие оттенков позволяет при желании сделать кровлю необычной: создать градиент цвета, акцентировать отдельные элементы кровли (например, “скворечники”) или даже выложить узор по вашему вкусу. Примечательно, что специалисты компании ТЕХНОНИКОЛЬ разработали инструкции и на этот случай: пользуясь советами профессионалов, вы сможете самостоятельно сделать кровлю с уникальным дизайном.

Монтаж ендовы

Монтаж данного участка зависит от материала, подобранного для кровельного покрытия. Перед тем как определиться, как правильно сделать ендову на крыше, стоит предпочесть, чем она будет покрыта.

Металлическая черепица

Устройство ендовы металлочерепичные крыши предусматривает не только установку дополнительных реек обрешетки, но и укладку доборного элемента – стального листа покрытого толстым слоем цинка. Он красится в ключевой тон кровли и реализуется кусками в 2 м длиной. Желоб проходит по его сгибу, а на его краях находятся маленькие борты. Это ендова нижняя, защищающая уязвимый участок от попадания влаги. Устанавливается эта рейка снизу, ее край заводится за карниз крыши и обрезается на 20 мм ниже этого уровня. Из получившегося «хвостика» сформировывается бортик.

Следующий лист необходимо положить сверху первого с заходом в 20-30 см. Получившийся стык промазывается герметиком (разрешается также использование мастики на битумной основе). Дальше ложатся еще листы, чтобы весь участок ендовы крыши был защищен.

Ендовые листы из металлической черепицы фиксируются одним из 2-ух способов:

На закрепленную рейку следует прикрепить уплотняющую ленту на самоклеющуюся основу в 20 см от перегиба. Сверху устанавливается металлическая черепица. Ее необходимо обрезать, не доходя 60 мм до центра ендовы.

Когда закреплены все листы покрытия, процесс накладки ендовы считается законченным, впрочем некоторых хозяев не устраивает внешний вид данного участка, благодаря этому они прикрывают его декоративной накладкой. Это ендова верхняя, она не только оберегает стык, но и украшает кровлю.

Профилированный кровельный лист и асбестоцементный волнистый кровельный лист

Под покрытие кровли таких видов вдоль всего участка ендовы требуется кладка дополнительных досок обрешетки, на которые ложится гидроизоляционная полоса, закрепленная с мембранной. Стыки идут внахлест в 10-15 см, а соединяет их скотч двухсторонний.

Разрешается комбинирование уплотнительной ленты и герметика, который нужно положить с обеих сторон от перегиба кровли. Просвет, который выходит после того как провели монтажные работы кровли, заполнятся герметиком для устранения проникновения воды и снега.

Когда кровлю покроет профилированный кровельный лист, доступно несколько методов, как установить ендову:

Открытый вариант, когда рейка не покрывается. Не доходя до сгиба 60 мм, материал покрытия для кровли отрезается. Чтобы скрыть рейку и срезы, к каркасу фиксируется декоративный желоб.
Закрытый вариант, когда лист покрытия обрезается конкретно на линии стыка. Так как листы сочетаются плотно друг к другу, просвет между ними не появляется и не просит дополнительных компонентов декора.
Переплетенный вариант, когда листы материала, заходящие каждый на обратную сторону попеременно, перекрывают участок. Узлы ендовы из профнастила с переплетением смотрятся красиво, но выполняется трудно и доступен лишь в случае с мягким типом покрытия для кровли.

При использовании этого покрытия для кровли каркасная рама в участке ендовы кровли не непрерывная, так как зазор в 15 см есть между 2-мя соседними рейками (каждая по собственную сторону от стыка). Собственно сюда и ложатся разжелобки на кровле. Их монтаж выполняется в пару листов, которые ложатся по очереди, начинаясь снизу. Первый ложится в одном уровне с краем кровли и прибивается к каркасу. Второй лист закрывает первый внахлест на 15 см.

Когда покрыт желоб по всей длине, начинается монтаж кровельных листовых материалов. Материал обрезается с запасом в 5-6 см в 2 этапа: в первую очередь примерно, потом точно. Настеленные листы прикрепляют кровельными гвоздиками с крупной шляпкой, имеющей цвет кровли.

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто.

Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды.

Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

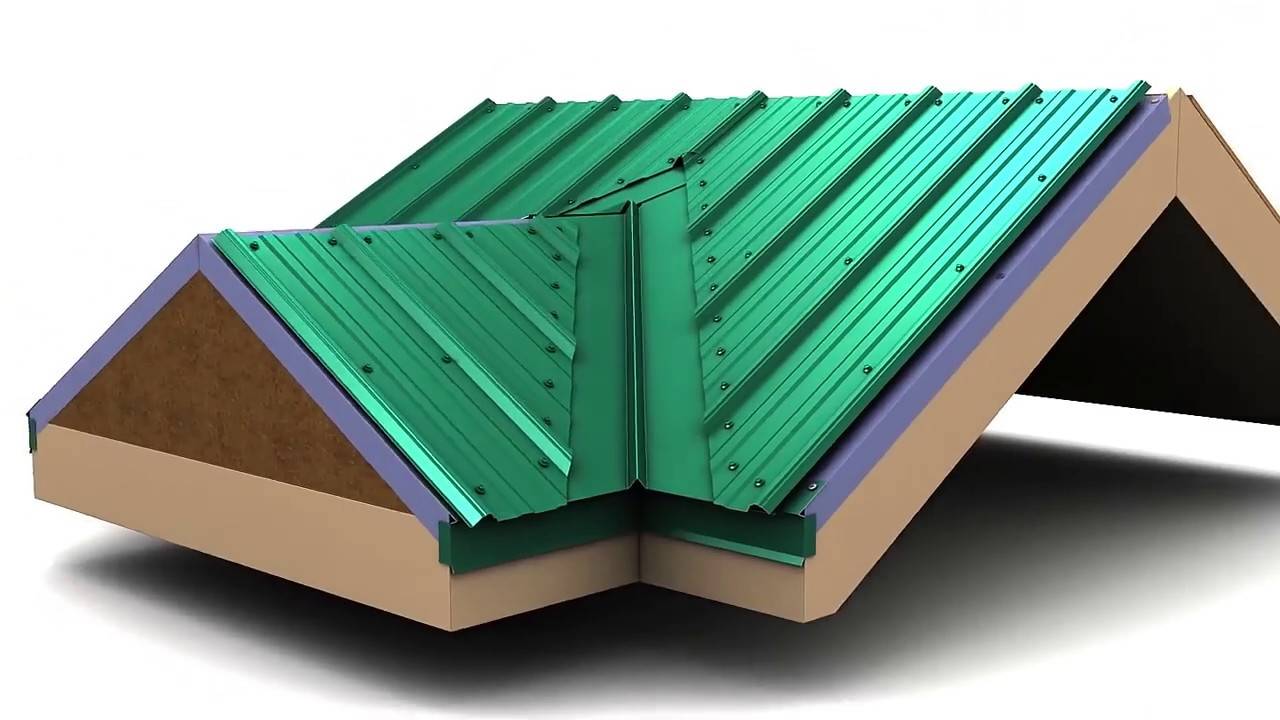

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке ендова из профнастила
Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Обустраиваем основу

Обустройство крыши своими руками начинается с монтажа стропильной системы, общая схема выглядит примерно так:

Монтаж мауэрлата;
Установка стропильных ног;

Монтируем мауэрлат

Иллюстрации	Рекомендации
	Обработка древесины. Весь лес, который у нас пойдет на монтаж кровли дома предварительно обрабатывается антисептиком и антипиреном.
	Армопояс под мауэрлат. Мауэрлат — это деревянный брус, на котором базируется стропильная система дома. Он может быть цельным квадратным со стороной 150 мм или наборным. Для равномерного распределения нагрузки под него поверх стен заливается армопояс.
	Порядок монтажа примерно таков: Сначала монтируется опалубка; По наружным стенам в опалубку закладывается экструдированый пенополистирол 50 мм; В стены слегка загоняются шпильки с резьбой для крепления мауэрлата; Вяжется каркас из арматуры. На последнем этапе заливается бетон.
	Гидроизоляция. На армопояс настилается слой гидроизоляции, дерево не должно контактировать со стенами.
	Крепление мауэрлата: В брусе высверливаются отверстия; Он садится на шпильки, шаг шпилек1м, толщина 10 – 12 мм; Брус прикручивается к основе гайками, через широкие шайбы.

Монтируем двускатную крышу

Двускатная крыша считается самой простой из подобных конструкций, для любителя это идеальный вариант, есть еще односкатные кровли, но в нашей стране они подходят разве что для небольших пристроек и гаражей.

Иллюстрации	Рекомендации
	Ставим стропила. Первыми устанавливаются 2 крайних стропильных треугольника: Сначала по отвесу устанавливаете поддерживающую балку в центре; Низ этой балки прибивается к стене или к мауэрлату, а с обратной стороны ставится подпорка; Конструкция временная, так что наглухо ее крепить не стоит; На основе этой конструкции ставим 2 стропильные ноги и фиксируем их между собой в 3 местах деревянными стяжками.
	Коньковый брус. После установки двух крайних стропильных треугольников, между ними крепится коньковый брус: При сборке стропильной системы все конструкции соединяются металлическими уголками и пластинами; Нагруженные места дополнительно фиксируются металлическими шпильками 10 мм.
	Крепление стропил к мауэрлату. Под мауэрлат стропильные ноги запиливаются и крепятся уголками.
	На больших кровлях этот узел можно усилить накладками из бруса, они фиксируются шпильками, как на фото.
	При обустройстве деревянных домов стропильные ноги к мауэрлату крепятся плавающими фиксаторами. Дело в том, что если стропила закрепить жестко, то при усадке их может повести.
	Фиксация на коньковом брусе. На коньковом брусе стропила можно фиксировать встык и с накладкой. Сами же стропильные ноги выставляются с шагом 60–80 см.
	Укрепление стропильной системы. Двускатная крыша может быть с не жилым чердаком и с мансардой (жилым чердачным помещением). С обычным чердаком все просто, здесь количество подпорок и устройство конструкции зависит от размеров крыши: чем она больше, тем мощнее нужны опорные балки, возможный вариант показан на схеме слева;

	Установка мансардных окон. Если у вас нет достаточного опыта в таких работах, то мансардные окна лучше врезать прямо в плоскость кровли. Вы просто выбираете нужную модель в магазине, сбиваете под нее деревянный короб, а дальше монтируете все по инструкции, прилагаемой к окну. Врезка вертикального окна гораздо сложнее, там вам придется монтировать отдельную двускатную стропильную систему в миниатюре и все это стыковать с основной конструкцией.

Ендова кровли

Ендова кровли —конструктивный элемент кровли, устанавливаемый в нижней части сходов (скатов). Основной задачей ендовы является сбор и отвод осадков, сливающихся со скатов крыши в местах их смыкания (внутренних углах)

Это один из важнейших элементов которому необходимо уделить особое внимание

Так как планка кровельной ендовы переносит практически весь объем влаги скапливаемой на кровле, ее необходимо изготавливать из качественных материалов.

Давайте разберемся в основных видах ендов кровли, материала из которой ее изготавливают, рассмотрим некоторые узлы установки.

ВИДЫ ЕНДОВ КРЫШИ

Ендовые планки могут иметь различный вариант исполнения и формы, ее размер определяется по месту для решения тех или иных задач. Для их изготовления используется оцинкованная сталь с полимерным покрытием, которая качественным образом защищает готовые изделия от коррозии и физического повреждения. Толщина листа стали, применяемая для производства, определяется исходя из размеров планки и может варьироваться от 0,45 до 1,2 мм.

Различают два основных вида ендов, давайте рассмотрим их поподробней.

Ендова нижняя (внутренняя)

Данная планка устанавливается внутри скатов кровли, непосредственно под кровельный материал. Она принимает на себя и отводит основную массу влаги с крыши, обладает большим размером. На вид представляет собой уголок с двумя полочками и небольшими ушками. Внутренний угол планки определяется посредством замера угла, образованного скатами. Определение размера является важнейшим этапом подготовки, так как маленькие полки кровельной ендовы будут не способны перенести большой объем влаги.

Данный вариант исполнения представлен в ознакомительных целях. Размеры могут варьироваться в зависимости от потребностей Заказчика.

Ендова верхняя (внешняя)

Планка верхней ендовы устанавливается поверх кровельного материала во внутренних углах схождения скатов. В отличии от внутренней планки, внешняя ендова в основном принимает на себя роль нащельника, закрывая щель смыкания скатов. Ее в основном изготавливают в цвет материала кровли. Планка может изготавливается различных вариантов, ниже представлены стандартные решения.

Обращаем Ваше внимание что размеры планок указаны в ознакомительных целях. Производство возможно практически в любых размерах и по Вашим чертежам

УСТАНОВКА И УСТРОЙСТВО ЕНДОВЫ

Нижняя планка ендовы устанавливается до укладки материала кровли. Под планку укладывается гидроизолирующий материал, площадь покрытия по оси ендовы должна превышать планку на 10-15 см. То есть если желоб имеет размер 200 х 200 мм., то размер подушки гидроизоляции должен составлять 300 х 300 мм. Это позволит дополнительно защитить участок от попадания влаги. Далее необходимо уложить доски, предварительно пропитав их антисептическим средством, по оси сходов скатов. Эти доски будут выполнять роль подконструкции для установки планки.

После этого закрепляется нижняя ендова, непосредственно к доскам подконструкции. Крепление производится на самонарезающие винты снизу вверх, накладывая желоба один на один. Нахлест верхнего желоба на нижний не должен быть меньше 80 мм. Далее между планкой и кровельным материалом, прокладывается уплотнитель.

После установки нижней планки можно приступать к укладке кровельного материала. Завершающим этапом является установка верхней ендовы. Она служит дополнительной защитой от попадания осадков в виде снега, а также выполняет декоративные функции, закрывая щель между скатами кровли.

Ниже показан упрощенный вариант узла установки и устройства желобов.

Предназначение элемента

Можно с уверенностью сказать, что каждый человек, который далек от строительства не раз в своей жизни видел ендову, но вряд ли знал, что она так называется. Если говорить просто, то это своего рода стык на кровле. Ендова образуется на месте соприкосновения двух скатов друг с другом или при соприкосновении ската со стеной. Как правило, это внутренний угол между двумя плоскостями. Возведением кровли с ендовой должен заниматься профессионал, т. к. такой узел довольно сложно реализовать правильно. Такой элемент несет в себе определенную функциональную нагрузку. Среди основных моментов можно выделить:

герметичный узел примыкания;
отвод дождевой воды;
отвод талой воды.

Только благодаря ендове удается обеспечить герметичный узел примыкания, через который осадки не попадают под кровлю. Ее основной целью является отвод дождевой воды, чтобы она не скапливалась на кровле. Это относится и к талой воде, которая может быть результатом выпадения снега или обледенения. В силу своей конструкции ендова несет дополнительную нагрузку. Это связано с большими массами снега, которые скапливаются на ней. Часто чтобы убрать его используется кабельное отопление для кровли.

Обратите внимание! Если в процессе проектирования ендовы будут допущены определенные ошибки, тогда повреждены будут оба примыкающих ската кровли. Именно поэтому изготовление ендовы лучше не поручать новичку.

Установка и устройство ендовы

Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.

Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.

Процесс выглядит следующим образом:

В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.

Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.
