Проводка в деревянном доме своими руками

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Распределительный щит для эл проводки в деревянном доме

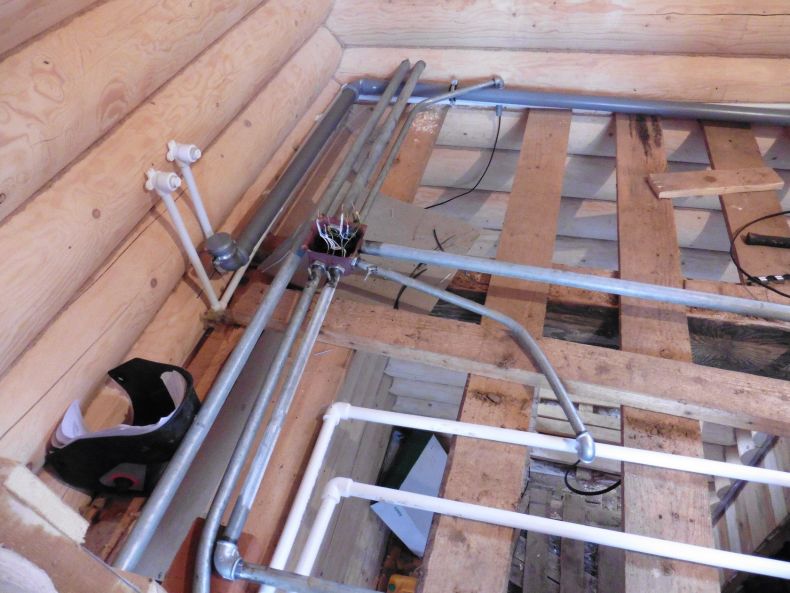

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

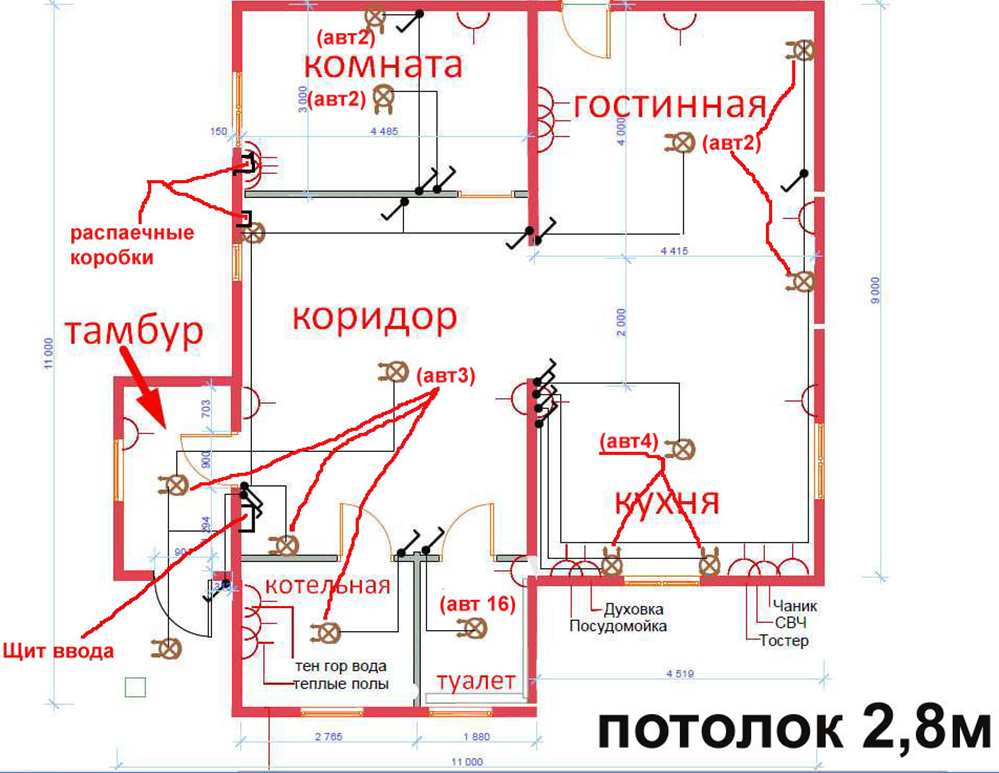

Схема электропроводки в деревянном доме

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

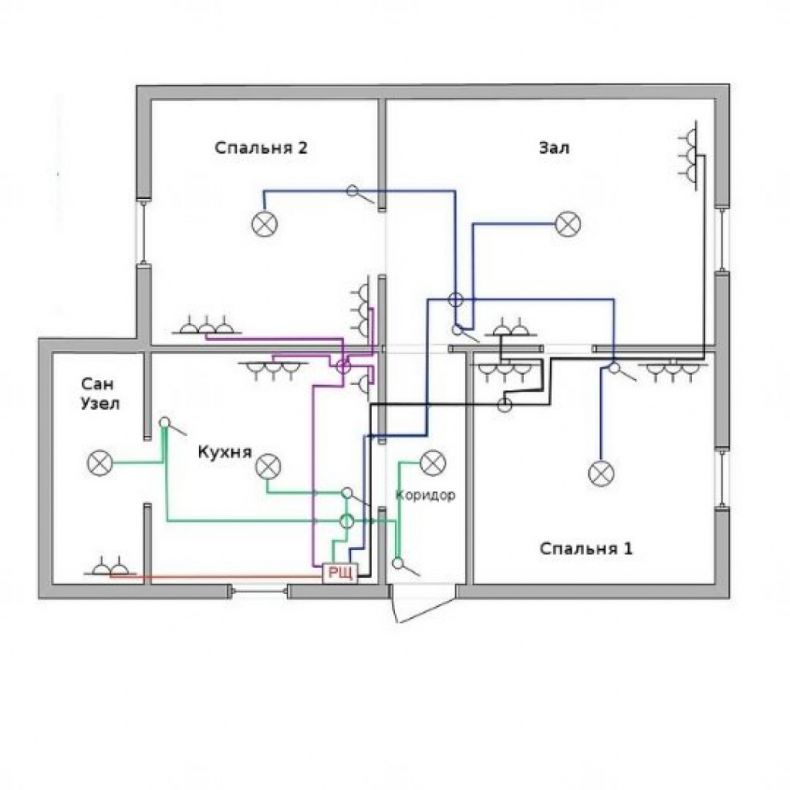

Проект разводки электропроводки в частном доме

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

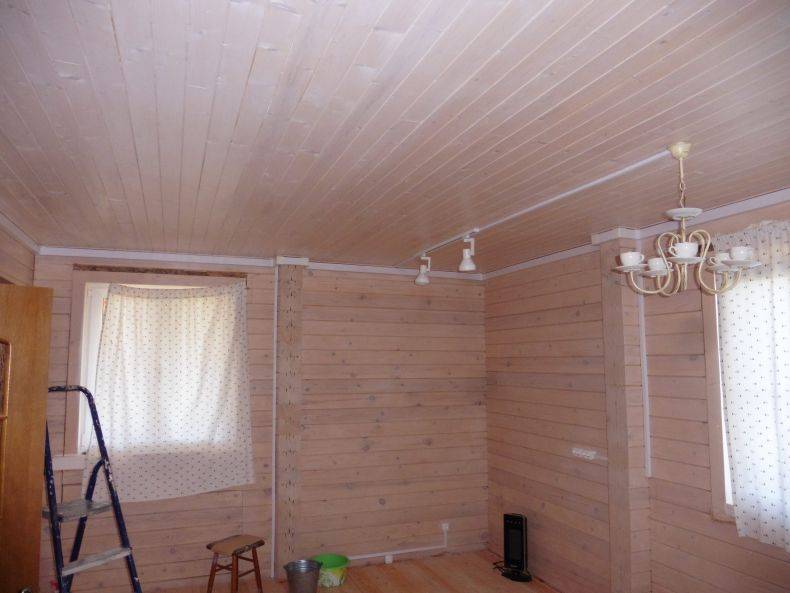

Кабель-каналы на мансарде частного деревянного дома

К примеру:

• при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
• для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
• минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
• 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

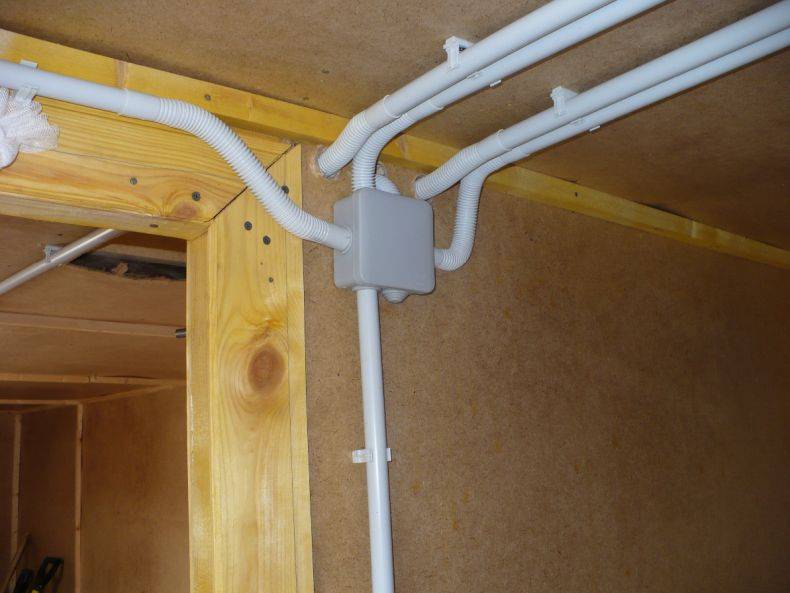

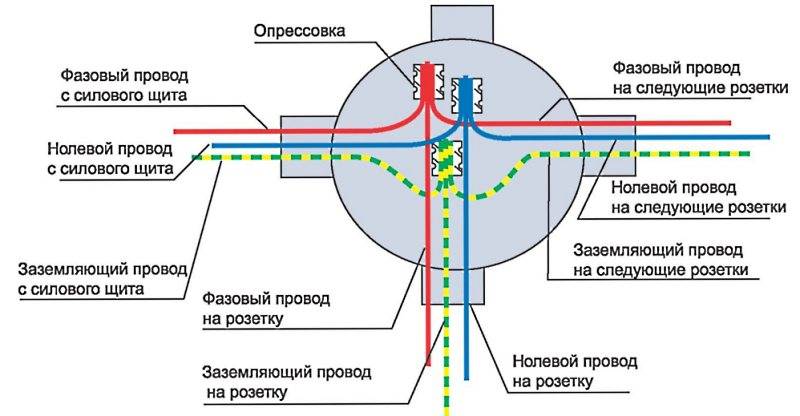

Распредкоробка: подготовка к распкайке

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Что нужно запомнить о проводке для деревянного дома

1. Выбирать провода и оборудование защиты для проводки своими руками нужно так, чтобы они соответствовали мощности бытовой техники. На кабеле лучше всего не экономить, он должен быть качественным, ведь от этого во многом зависит, как он поведет себя при эксплуатации. Сечение должно соответствовать потребляемой приборами мощности. Тонкий — будет перегреваться, создавая опасную ситуацию. При покупке нужно брать материал с запасом, если понадобится подключение дополнительных приборов.
2. К автоматам защиты предъявляются такие же требования, они также должны быть выпущены производителями, известными выпуском качественной продукции. Экономия на автоматике может привести к тому, что в нужный момент она не сработает. Если в доме много мощных приборов, то нужно поставить несколько автоматов, распределив нагрузку между ними.
3. Использовать УЗО, заземление и защиту от молний. По возможности нужно убрать все скрутки или ограничить их число, целый провод должен идти от автомата до прибора потребления.
4. Кроме обязательных приборов, желательно приобрести ИБП и установить их на часто используемые приборы. Приобрести стабилизаторы, чтобы убрать скачки напряжения. Устройства не входят в схему электроснабжения, но предупреждают поломки бытовой техники, когда работа сети не стабильна. Они полезны, если нужно решить задачу, как сделать безопасные электрокоммуникации в бревенчатом доме.

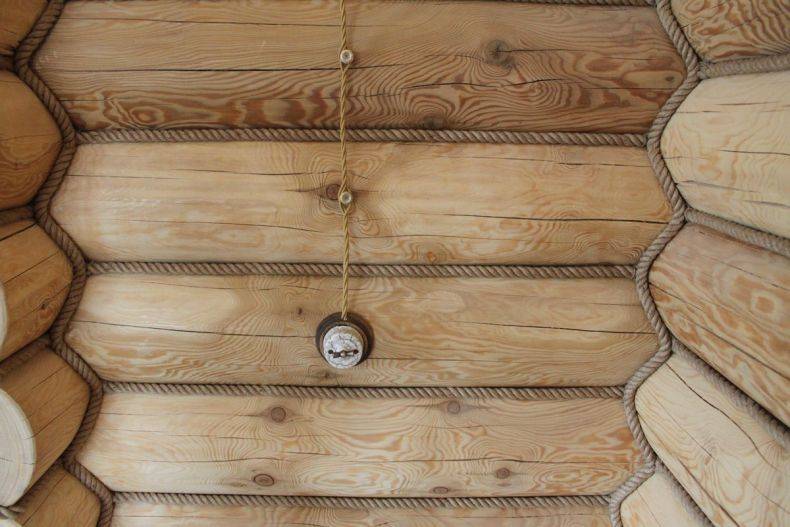

В домах из бруса или бревен электропроводка может быть открытого или закрытого типа. Чаще выбирают первый способ из-за более простой и дешевой установки. Но какая бы проводка не была выбрана, делать ее нужно по правилам. Видео пошагового монтажа можно посмотреть на сайте.

Материалы для скрытой электропроводки — защита от возгорания

Скрытая проводка в деревянном доме проходит внутри бруса или за облицовкой. Кабели и провода располагаются под навесными потолками и в пустотах перегородок. Они прокладываются в металлических трубах, закрытых коробах, если сделаны из горючих материалов. Если кабели не распространяют горение, то защитные элементы можно не использовать. Прокладка их через отверстия в стенах и потолках допустима и без наличия в них жестких трубок и втулок.

Для максимальной безопасности кабель можно уложить в металлическую трубу. Она помогает решить вопрос его защиты от механического повреждения и не дает дереву загореться в случае искрения, возгорания проводки

Если кабель теоретически может быть поврежден при неосторожном строительстве или ремонте, домашними животными, крысами и мышами, выбор способа, как скрыть электрическую проводку, очевиден

Для прокладки в домах из бревен не рекомендуется использовать (они не дают 100% защиту, но все же лучше чем ничего):

• металлический рукав,
• пластиковую или
• стальную гофру.

При коротком замыкании дуга может прожечь тонкий металл, а пластик может не выдержать механических нагрузок. Допускается использование гофр только, если они будут проложены в слое штукатурки.

Такие правила применяются для исключения возгорания при коротком замыкании или прочих неисправностях. Металлическая труба или штукатурка необходима, чтобы убрать дугу, возникающую при КЗ. Чтобы справиться со своей задачей, толщина стенок трубы должна соответствовать сечению провода.

До начала монтажа скрытой электропроводки в деревянном доме, так же как и открытой, нужно составить схему расположения всех коммуникаций, а при установке можно делать фото разводок и трасс, чтобы потом знать, где находится электропроводка. Пошаговую последовательность монтажа сетей можно посмотреть на видео.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40%!е(MISSING)е внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

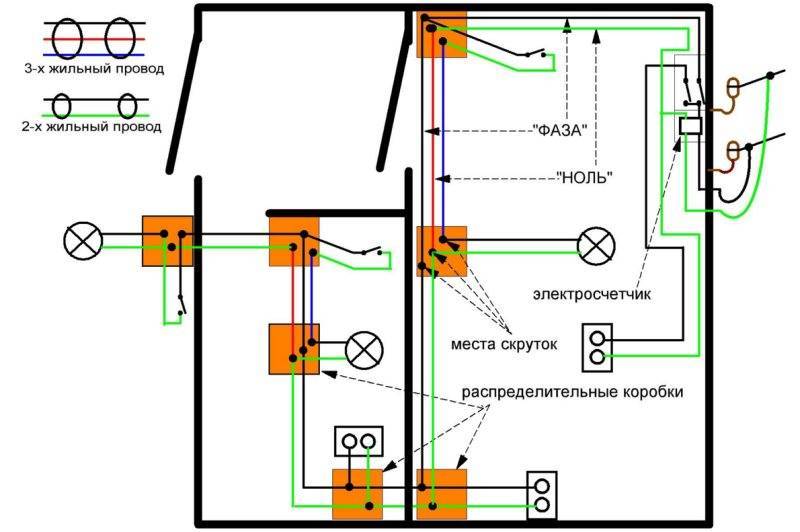

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

• схема электропроводки в трехкомнатной квартире;
• схема электропроводки в однокомнатной квартире.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

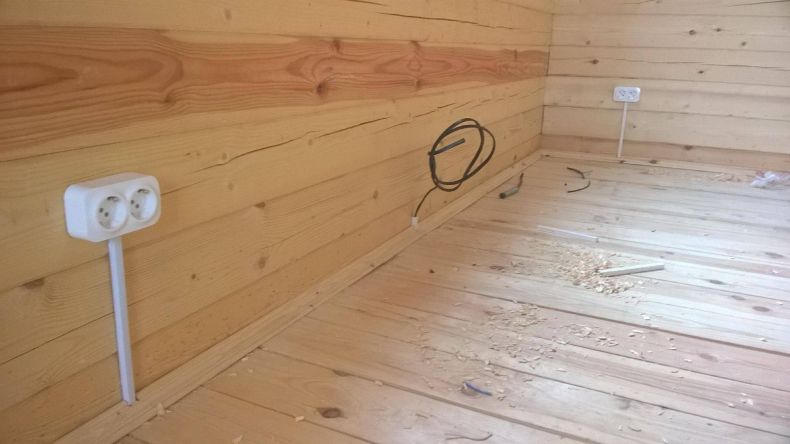

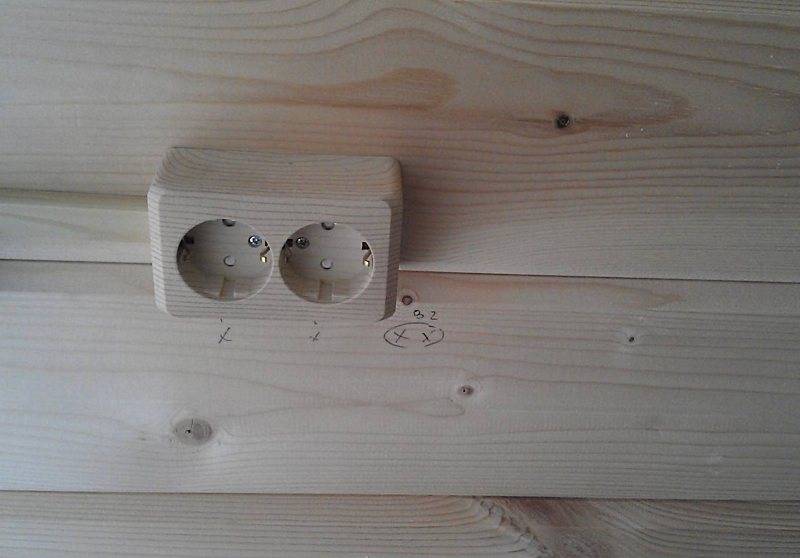

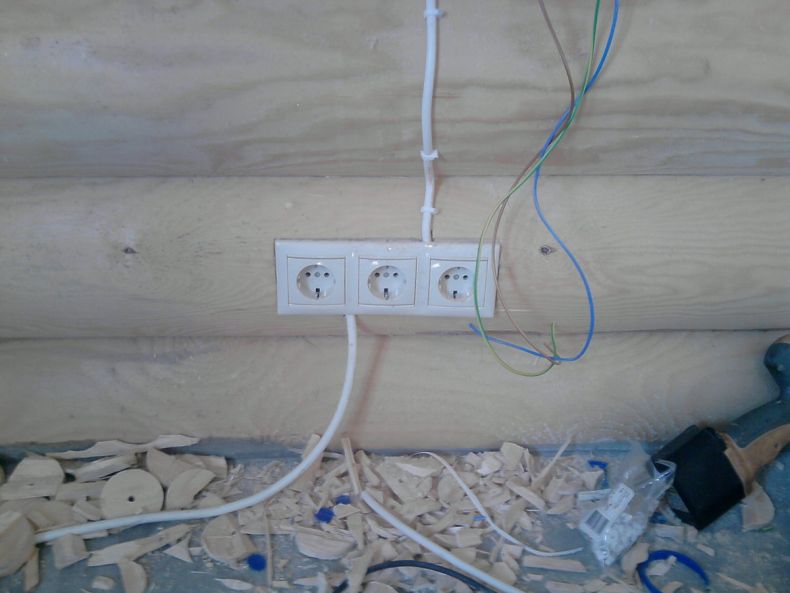

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Материалы и инструменты

Провода и кабели

кабель

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию. Трехжильный провод. Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.

Розетки и выключатели

Розетка

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

• открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
• Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль

Монтажные и распределительные коробки

коробки

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.

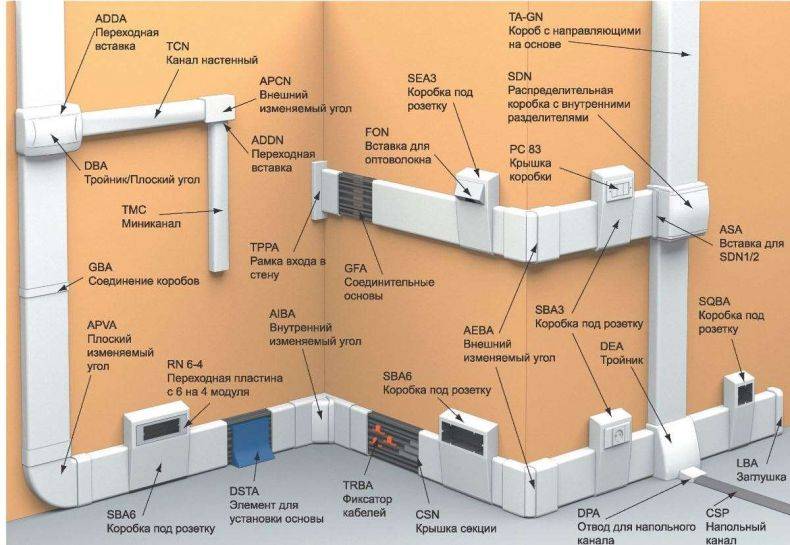

Приспособления для прокладки кабелей и проводов

защиты проводов и кабелей

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.

Устройство защитного отключения

УЗО

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Прокладка проводов, установка розеток и светильников в деревянном доме

От щита, провода через автоматы распределяются по своим местам для питания потребителей. В чём особенность прокладки электрических проводов в деревянном доме?

Если мы говорим о скрытой проводке, то вам придётся все провода провести в металлической трубе. Скрытые подстаканники тоже должны быть негорючими и глухими. При выборе диаметра труб, руководствуйтесь заполнением диаметра трубы проводом или группой проводов, не более чем на 40 %.

При открытой прокладке электрических кабелей, требование не такие жёсткие. Провода прокладываются в пластиковых кабель каналах. В металлической трубе кабеля обязательно должны проходить деревянные стены и потолки насквозь. Под все места коммутации проводов – распаечные коробки, подстаканники, светильники и розетки, прокладывают несгораемые подкладки, толщиной не менее 10 мм, в нашем случае использовались асбестоцементные.

1. Входящие через стенку в металлической, стальной трубе, провода из помещения где расположен щит в помещение, где расположена кухня и комната.
2. Распаечная коробка.

В распаечных коробках провода одной или разных групп обрываются, чтобы запитать находящуюся в непосредственной близости электрическую точку, и продолжают свой путь. Соединения проводов в распаечной коробке обычно делают скрутками, но можно воспользоваться и клеммами. В любом случае, соединения должны быть тщательно обжаты (при скрутках), или затянуты (при соединениях с помощью клемм). Оптимальный вариант — спаять или опрессовать при помощи клещей места соединения проводов в распаечной коробке.

3. Асбестоцементные подкладки под распаечной коробкой и светильником.
4. Кабель-каналы.
5. Пластиковая гофротруба – как криволинейное продолжение кабель-канала.

1. Стальные трубы для сквозного прохождения проводов сквозь стены.
2. Асбестоцементные подкладки.
3. Кабель-каналы.

Металлическая труба в стене для прокладки провода в пластиковой гофротрубе.

1. Стальная труба.
2. Распаечная коробка.
3. Асбестоцементная подкладка.
4. Кабель-канал.
5. Гофротруба.
6. Асбестоцементная подкладка.
7. Двойная розетка.

1. Вводной кабель ВВГ 5 х 4 в гофротрубе и стальной трубе входит в дом для подключения в щите.
2. Гофротруба.
3. Гофротруба.

1. Провода на выключатель освещения в кабель-канале.
2. Асбестоцементная подкладка по накладным выключателем.

Лучшие электрокабеля для деревянного дома

При укладке проводов внутри частного деревянного дома допустимо использовать кабеля таких типов:

• ВВГ.
• ВБбШв.
• ПУНП.
• NYM.

Не каждому могут быть понятны эти значения, поэтому более подробно рассмотрим каждый из них.

Кабель ВВГ

Кабель с такой маркировкой, как правило содержит 2-5 жил из меди. Название провода означает такие его характеристики:

• Если впереди нет буквы “А”, значит внутренний проводника из меди.
• “В” в начале говорит о материале изоляции, которая была сделана на основе ПВХ.
• “В” в середине говорит о таком же материале внешней оболочки.
• “Г” в конце говорит об отсутствии защитного покрытия.

Реже встречается морозостойкая разновидность, с маркировкой в ВВГ-ХЛ. Для влажного и теплого климата существует вариант ВВГ-Т, стойкий к грибкам. Сечение сердечника может быть 1,5-240 мм2.

Кабель ПУНП

Использование кабеля такого типа редко выходит за пределы подключения обычных розеток и освещения. Значения букв его аббревиатуры расшифровываются так:

• Отсутствие первой буквы “А” сообщает нам о том, что проводник из меди.
• Далее “П” означает провод.
• Затем “У” — универсального и “Н” — назначения.
• И последняя буквы “П” — это форма, плоский.

Провод может содержать от 2 до 5 жил, не превышающих сечения в 4 мм2. Проводка из такого провода может укладываться как открыто, так и закрыто.

Электропровод бронированный ВБбШв

Такой проводник содержит бронированные медные жилы. Обычно их от 1 до 5, и их сечение может доходить до 240 мм2. Расшифровка название кабеля выглядит таким образом:

• “В” — изоляционный слой из пластика.
• “Б” — наличие бронированных стальных лент.
• “б” — без подложки.
• “Шв” — шланг из ПВХ, сделанный прессом.

Кабель не боится ни деформации, ни перепадов температуры. Основное направление применения, это места с риском получения механического повреждения.

Электрокабель NYM

Данное изделие практически не отличается от ВВГ. У него может быть от 2 до 5 цельных или витых жил, покрытых оболочкой из негорючего материала. Название можно расшифровать так:

• N — указание соответствия принятому немецкому стандарту.
• Y — изоляция такого проводника сделана из материала ПВХ.
• M — монтаж провода такого типа можно производить при любых условиях.

В стенах, которые будут зашиваться, может быть смонтирован как закрыто, так и открыто. Может быть проведен под землей с использованием дополнительной защитной гофры.

Какое сечение провода выбрать для 3 кВт

Чтобы определиться с нужным сечением кабеля для конкретной ветки, необходимо вычислить какая максимальная нагрузка в будущем будет через него проходить. Допустим, он будет не более 3 кВт и напряжение будет 220 В, тогда будет достаточно провода сечением 0,75 мм2.

Но такой расчет имеет место быть правильным только при открытом монтаже т не учитывает пусковые токи. Учитывая специфику подключаемого оборудования и вариант закрытого монтажа может понадобиться увеличить сечение вдвое.

Какое сечение провода выбрать для 6 кВт

При напряжении в 380 В, сечение должно быть 1 и 2 мм2 соответственно, но это при условии открытого монтажа и без учета повышенных пусковых токов. Для других условий увеличение сечения происходит по вышеописанному принципу.
