Проведение испытаний электропроводки
Установленная в доме электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала проводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электропроводки в доме.
Подготовка проекта
При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида
В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.
Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).
Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.
Алгоритм действий при создании проекта:
- Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
- Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
- На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
- Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
- Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
- Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.
После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.
Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).

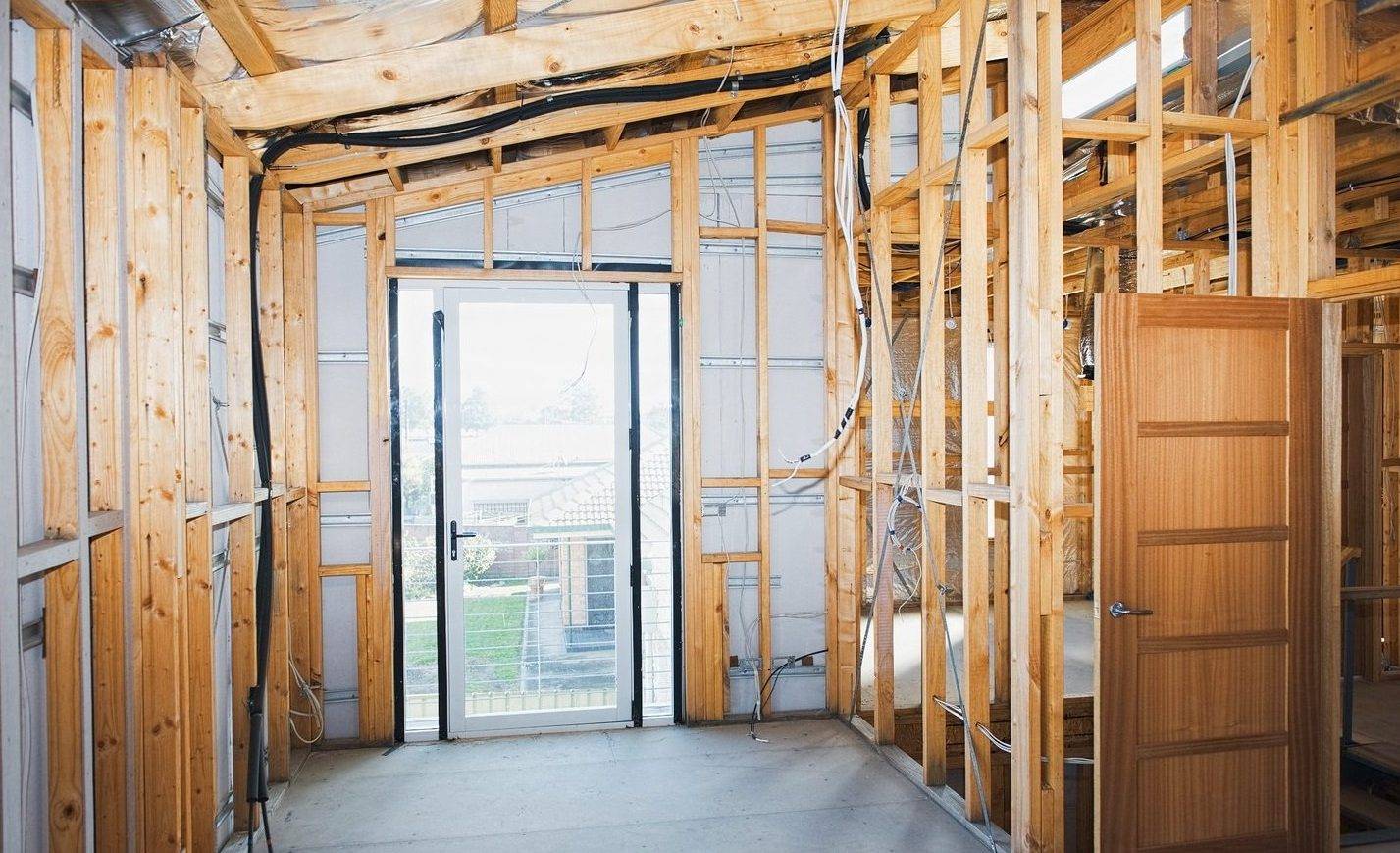

Правила монтажа электропроводки в частном деревянном доме
Монтаж электропроводки своими руками
Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.
Типичная схема проводки для частного дома
Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.
Особые требования к безопасности
Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.
При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.
Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40%!е(MISSING)е внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

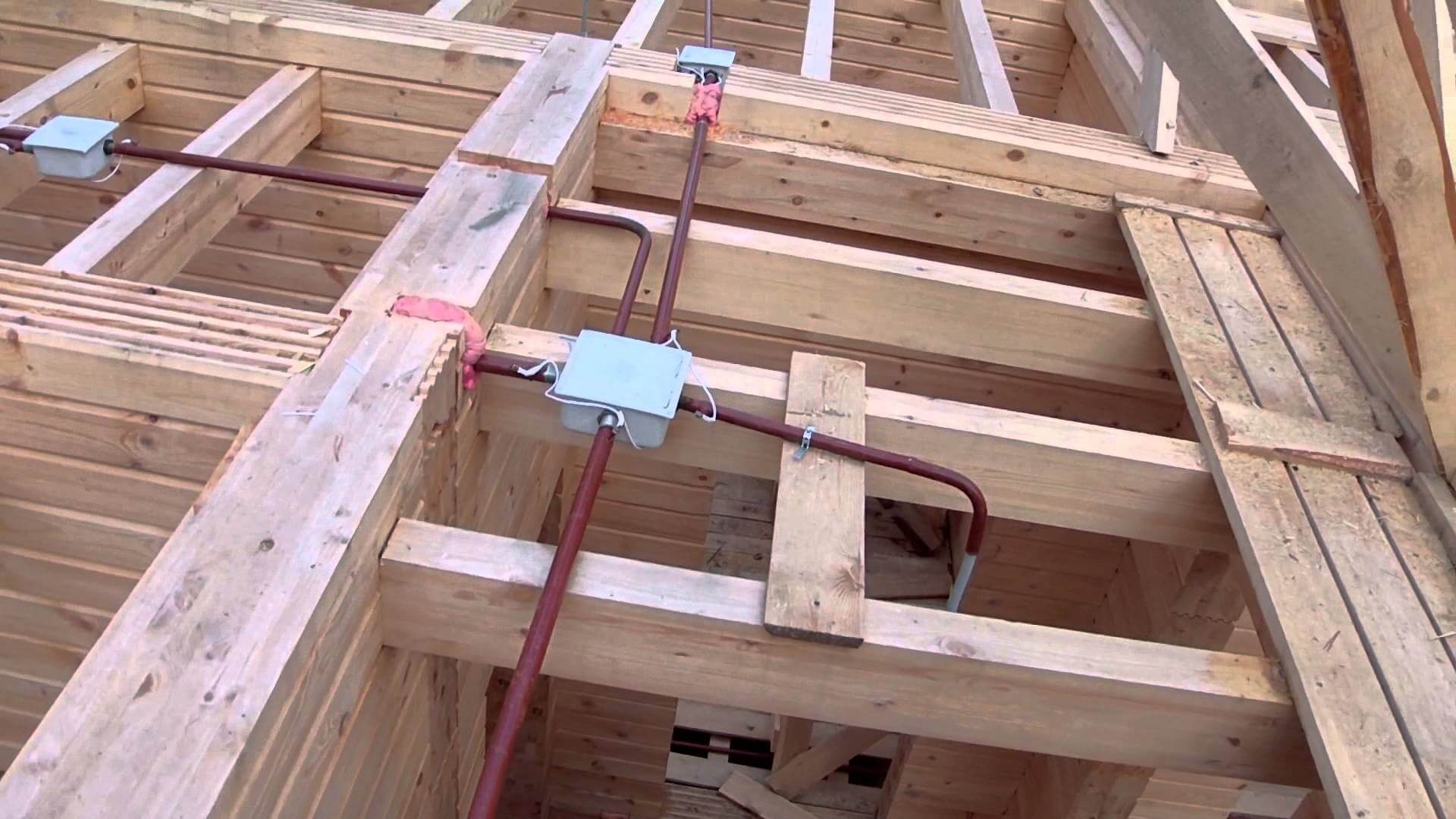

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
Вводный автовыключатель, его подключение, монтаж распределительного щитка и электросчётчика
Установка вводного автовыключателя, как правило, производится после счётчика. Затем в распределительный щиток устанавливают устройство защитного отключения и вводной автомат. Далее необходимо заземлить щиток и сделать монтаж, полагаясь на схему.
Схема устройства автоматического выключателя
Выбор вводного кабеля осуществляется из предельной мощности всего имеющегося электрического оборудования. Функция вводного автоматического выключателя заключается в резервировании групповых автоматов и обесточивания дома при неисправностях в электропроводке.
Проводка в доме зависит также и от фазы сети. Для этого используют одно-, двух- или трёхполюсные автоматические выключатели. То же самое и с электросчётчиками. Они бывают двух видов: одно- и трёхфазные. В свою очередь, трёхфазные счётчики делятся на четыре типа включения: прямое, косвенное и полукосвенное.
Также существует счётчик учёта реактивной энергии. Изначальная схема должна содержать эту информацию. Счётчик электроэнергии устанавливается в специальный щиток. В частном доме он обычно располагается на высоте 1,5-1,7м для более удобного доступа.
Классификация автоматических выключателей
Желательно определить дату изготовления счётчика, которая не должна быть старше одного или двух лет (для одно- или трёхфазного счётчика соответственно). Также рекомендуется иметь расцепитель, помещённый в специальный опломбированный корпус. Такой электромонтаж даст возможность провести полное отключение оборудования от сети.
Какая электропроводка подходит для деревянного дома?
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.
Открытая или закрытая?
В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Составление схемы
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов
При составлении плана-схемы отдельное внимание обращается на следующие моменты:
Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.
Основные ошибки при монтаже электропроводки
Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:
- повреждение изоляции проводов, которое возникает при прокладке кабеля
- повышение нагрузки на электропроводку
- использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен
Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.
Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.
Проект электроснабжения деревянного дома
На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).
Выбор провода и электроустройств
Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.
Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.
Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).
| Мощность, кВт | Сечение, мм² | Диаметр, мм |
| 3,0 | 1,0 | 1,12 |
| 4,1 | 2,0 | 1,59 |
| 5,9 | 4,0 | 2,26 |
| 11,0 | 10,0 | 3,57 |
Выбор вводного кабеля и автоматического выключателя
В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.
Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).
Номинал и тип автомата однофазного питания
Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:
- I — искомая сила тока;
- P — общая мощность приборов, Вт;
- U — напряжение;
- cosµ — поправочный коэффициент, принимается равным 0,8.
Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.
Подготовка материалов и инструментов
Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:
- электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
- розетки, выключатели и монтажные коробки для открытого монтажа;
- распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
- электрический счетчик (при условии установки прибора в помещении);
- кабель-каналы с крышками;
- соединительные клеммы;
- строительный уровень;
- тестовый прибор;
- отвертки с плоским и крестообразным жалом;
- инструмент для снятия изоляции;
- электрическая дрель или шуруповерт;
- различные шурупы по дереву;
- изоляционная лента;
- ножовка или электрический лобзик;
- чертежный инструмент;
- изоляционная лента.
Электропроводка под старину в деревянном доме
Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.
Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

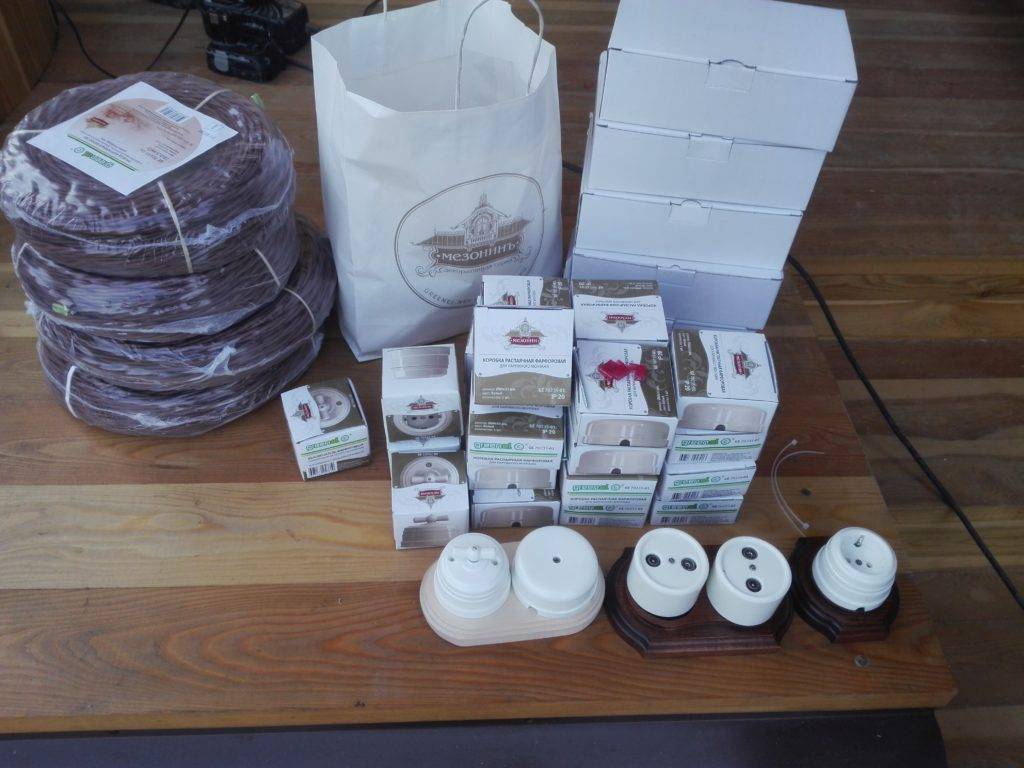

Комплектующие необходимые для прокладки проводки под старину
Какие провода для электрики под старину существуют:
- Силовые для питания розеток и света 2 и 3 жильные;
- UTP для интернет розеток;
- Коаксиальный кабель для ТВ розеток;
- Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).
Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.
Комплект для электропроводки в деревянном доме
Также для протяжки проводки под старину необходимо запастись:
Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.
Условия качественной проводки
Данной информацией необходимо обладать не только тем, кто собирается самостоятельно проводить процесс электрификации собственного дома, но и людям, желающим проверить качество выполненной мастером работы.
Таким образом, должны быть выполнены следующие правила качественного монтажа проводки:
- полное отсутствие вероятности возгорания деревянной жилой конструкции от кабеля вследствие возникновения короткого замыкания;
- использование элементов (провода и электроарматура), показатели которых с запасом соответствуют суммарному коэффициенту мощности потребления на отдельных локациях электрики, в том числе с учетом максимальных нагрузок;
Клеммное соединение
- электропроводка в доме не должна представлять собой угрозу для здоровья людей и домашних животных;
- нагрев кабелей и клеммных соединений недопустим;
- розетки, приборы аварийного отключения и выключатели должны выбираться и использоваться в соответствии с показателем их допустимой нагрузки.
Порядок монтажа электропроводки
Монтаж электроснабжения дома начинают от генерального автомата и вводного щитка согласно заранее составленной схеме и плана размещения электроприборов-потребителей. Весь монтаж разделяется на отдельные секции, каждая из которых оснащается собственным маркированным автоматом выключателем. В отдельные монтажные секции можно выделить различные комнаты, надворные вспомогательные строения, уличное освещение, отдельные электроприборы большой мощности и пр.
Для удобства монтажа секции обозначаются и нумеруются на принципиальной схеме, а на каждый секционный кабель ввода электроэнергии вешается небольшая по размерам бирка с номером, соответствующим схеме. Это значительно упрощает процесс монтажа и исключает возможные ошибки подключения. Принципиальная схема разводки электрического кабеля может быть размещена на внутренней стенке или дверце вводного распределительного щитка.
Электропроводка в деревянном доме своими руками производится легко, если имеются в наличии следующие инструменты:
- омметр;
- вольтметр или тестер;
- кусачки, пассатижи или бокорезы с изолированными рукоятками;
- молоток;
- отвертки;
- рулетка;
- строительный уровень;
- монтажный нож для разделки провода;
- электрическая дрель;
- ножницы по металлу;
- пила ножовка.
Первым этапом монтажа электропроводки является установка генерального предохранительного автомата выключателя, электрического счетчика, распределительного щитка с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода к нему внешнего вводного кабеля.
Для распределительного щитка, электроприборов большой мощности и аппаратуры в металлических корпусах требуется провести также контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с подключением к ней приборов болтовым соединением при помощи проводников сечением 10-20 мм.
Следующим этапом является разводка и закрепление электрического кабеля, монтаж электрических розеток, выключателей, стационарных электроприборов и электрического освещения внутри помещения.
Следует учесть, что соединение или наращивание отдельных проводов в деревянном помещении необходимо осуществлять либо при помощи пайки, либо при помощи специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки при помощи скрутки в деревянных строениях запрещается по правилам пожарной безопасности. Изолировать места соединений проводов можно при помощи специальных пластиковых негорючих колпачков. Также допускается использовать негорючую изоляционную ленту.
Электрические розетки и выключатели, устанавливаемые на несущую деревянную основу, должны быть закрытого типа с металлическим корпусом и контактом заземления. Тип используемых электрических выключателей и розеток должен соответствовать мощности электроприборов, подключаемых к ним. Допускается использовать выключатели и электрические розетки с 20-30% запасом по мощности.
Прочтите также нашу статью Розетка с таймером: описание и характеристики.
При проведении монтажа обязательно следует проверять правильность соединения жил кабеля при помощи омметра, также следует проверять сопротивление изоляции провода, особенно при укладке его в металлические трубы. Изоляцию соединений отдельных жил кабеля необходимо производить аккуратно с обязательным контролем сопротивления в точках соединений и отсутствия коротких замыканий.
Сколько фаз
В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.
Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В
Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы

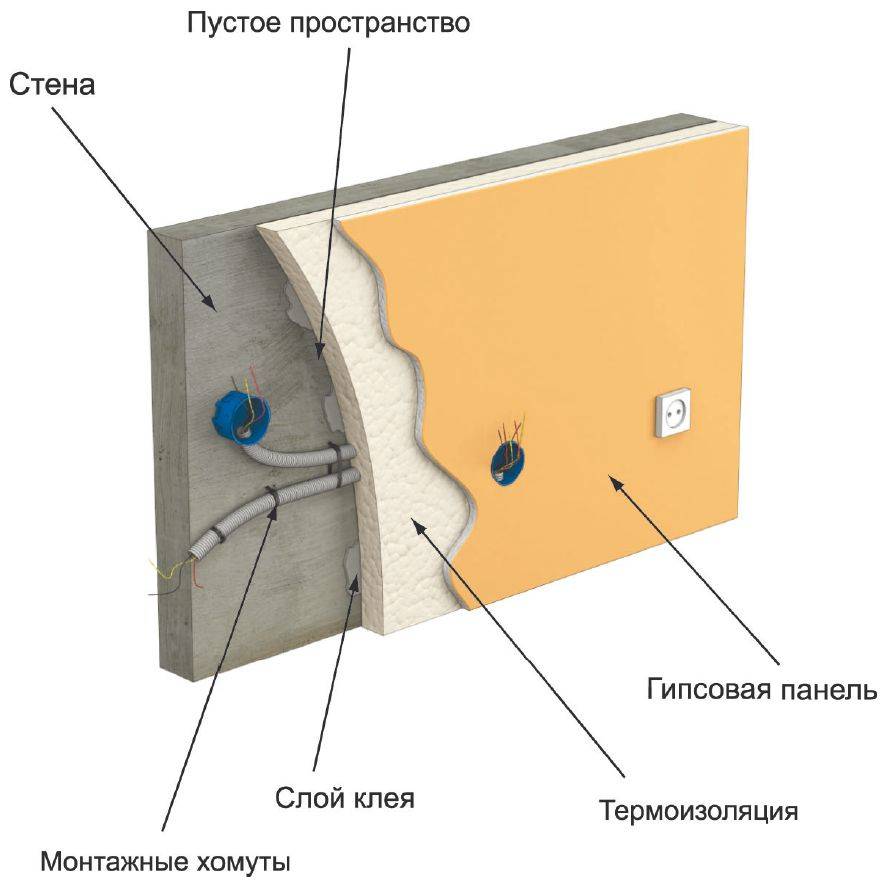

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

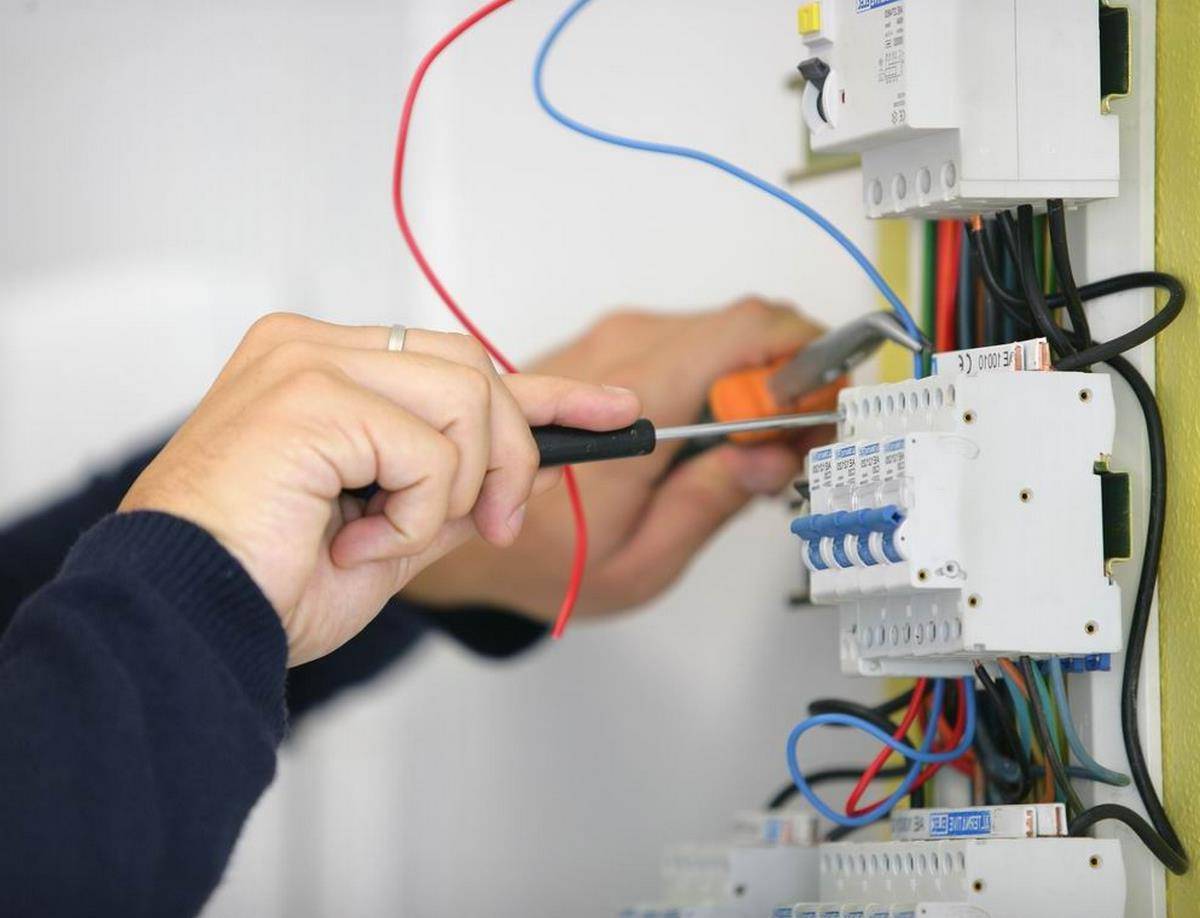

Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Дополнительные материалы, используемые при электромонтажных работах
Электропроводка в деревянном доме своими руками должна обеспечить непрерывный процесс необходимо запастись инструментом и оборудованием. При этих работах используются пассатижи, отвертки, молоток, зубило, отвертка, нож для электрических работ.
Электрический щиток бывает двух типов: металлический и пластмассовый. Для деревянных строений специалисты рекомендуют устанавливать металлические щитки внутри дома. Чаще всего в щитке размещаются следующие виды кабелей:
- для обеспечения током осветительных устройств;
- для розеток;
- для электроплит;
- для счетчиков, контролирующих расход электроэнергии;
- для УЗО.
В магазинах электротоваров продаются распределительные щитки для размещения 12 элементов электрического оборудования. Для домов стандартных габаритов с обычным расположением элементов электропроводки используются щитки на 9 мест.
Кроме того, для монтажа электропроводки необходимо приготовить:
электропровода определенного сечения. В деревянных домах используют трехжильный кабель ВВГ с сечением 2,5 миллиметра;
розетки, рубильники, число этих приборов высчитывают по схеме
В основном, при выборе уделяют внимание качеству и сочетанию с расцветкой интерьера. Используются розетки и выключатели, оснащенные латунным и бронзовым контактами;
кабели и плинтусы с бороздами;
распределительные коробки, изолирующие зажимы и лента;
электрический счетчик, на сегодняшний день встречается два типа счетчиков: одно- и двухтарифный
При нынешних ценах на электричество рациональнее использовать двухтарифный счетчик, поскольку он ведет учет по тарифу в зависимости от времени суток;
саморезы, лента из алюминия, крепежи — клипсы, прищепки, зажимы.
Вышеперечисленный список следует собрать перед начальным этапом рабочего процесса.
Ретро проводка в деревянном доме своими руками
Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:
- Ручной электрический инструмент (дрель, шуруповерт);
- Ручной инструмент (отвертки, пассатижи, бокорезы);
- Приборы контроля (мультиметр, мегомметр);
- Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
- Начальные знания электротехники и желание выполнить данную работу своими руками.
В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.
Как изготовить витой провод своими руками?
Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.
Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:
- РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
- БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.
При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.
Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к
провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже
Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.
Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:
- Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
- Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.
Витой провод своими руками
Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место
