Дымоход для газового котла в частном доме:требования, материалы

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

гофрированная труба — легко монтируется, гибкость материала позволяет
вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

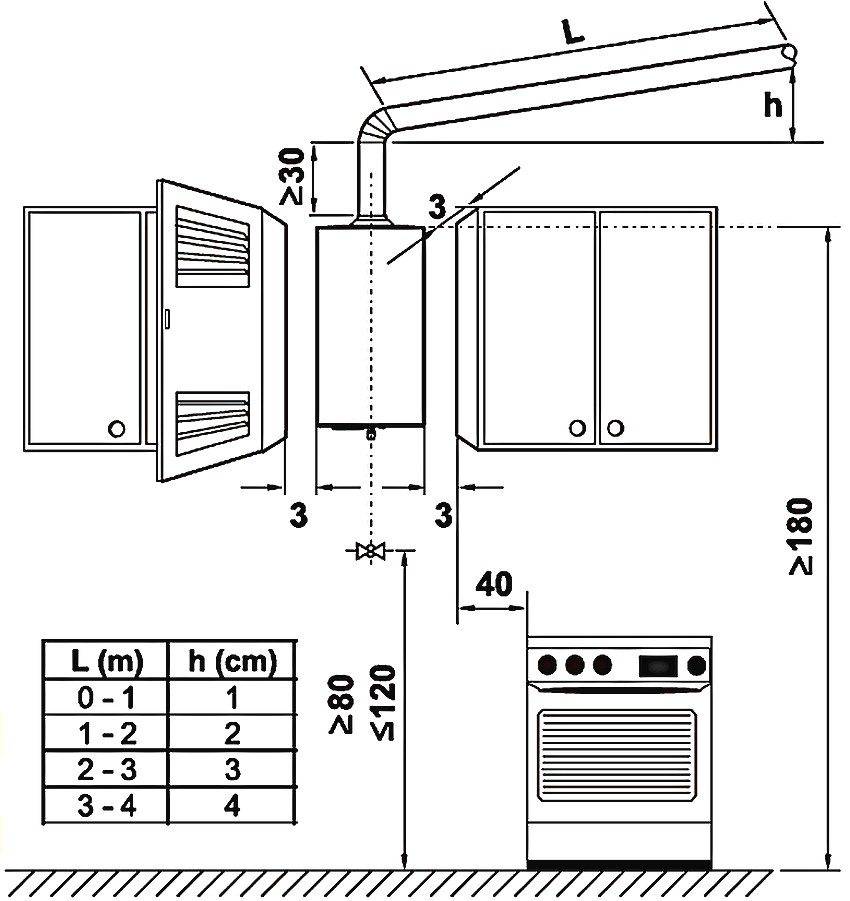

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
тяга внутри системы дымоотвода должна быть постоянной;
материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
наружный участок дымоотвода должен иметь вертикальное расположение;
конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

система дымохода должна полностью выводить все продукты сгорания;
сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
для очистки от сажи в основании дымохода необходимо организовать специальный карман;
допускается не более трех поворотов трубы;
высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
Не ниже конька крыши при расположении менее чем в 3 метрах от него;
Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
тыки секций необходимо скреплять хомутами.
Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.
Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

Запрещается использовать для растопки твердотопливного котла жидкое топливо;
Строго запрещается использовать дымоход для просушивания одежды или обуви;
При очистке дымовой трубы не рекомендуется выжигать сажу;
Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Требования к дымоходам и правила установки

Основные требования по работе конструкций дымоотведения:

Максимальный уклон отдельных участков трубы не более 30 градусов.
Дымоотводящий канал монтируется без каких-либо уступов.
Ответвления от основного канала не должно быть больше 1000 мм.
Повороты дымохода снабжаются ревизиями для очистки и слива конденсата.
Нижняя часть трубы должна быть с ревизией.
При монтаже каждый элемент дымоотвода монтируется не менее, чем вполовину диаметра трубы.
Недопустимы даже небольшие зазоры между отдельными элементами дымохода.
Горизонтальные участки дымоотвода не должны быть более 600 см, а при новом строительстве не более 300 см.
В перекрытиях и стенах в местах монтажа дымохода выполняется теплоизоляция.
Труба монтируется не ближе 250 мм от горючих строительных материалов.
Внутренняя поверхность дымохода должна быть относительно гладкой.

Большое (основное) внимание уделяется высоте дымоотвода над коньком загородного дома в зависимости от его расположения:

дымоход расположен менее 1500 мм от конька дома, верх конструкции дымоотвода должен располагаться на 500 мм выше уровня конька (более устраивать не следует, так как будет перерасход газа при отоплении дома);
дымоотвод расположен от 1500 мм до 3000 мм от конька дома, верх конструкции должен располагаться на одной отметке верха конька дома;
дымоход расположен от конька более 3000 мм, верх конструкции должен располагаться под углом в 10 градусов от верхней отметки конька.

При нарушении данных параметров КПД котла значительно уменьшается, а при сильном ветре может произойти «обратная тяга», продукты горения могут поступать в помещение котельной, особенно это неприятно, если котел установлен внутри загородного дома.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Из какого стройматериала надежнее выполнить самому

Правильный выбор материала дымохода, будет зависеть от того какое топливо планируется использовать: магистральный или сжиженный газ, печное топливо, уголь, древесные материалы или пеллеты. Абсолютно все они отличаются температурой сгорания, объемом и составом уходящих газов.

В связи с этим при выборе стройматериала для газоходов принимают во внимание следующие характеристики:

Для твердотопливных котлоагрегатов и каминов нужно подбирать материал, который способен выдержать номинальную температуру приблизительно 700 С, с возможностью краткосрочного повышения до 1000 С – допускается кирпичные и реже керамические дымопроводы.
Для газового топлива требуется газоход, способен выдержать температуру в 220 С с временным подъемом до 400 С – допускается использовать дымоходы из нержавеющей стали.
Для жидкотопливных котлов необходима дымоходная труба, способной выдержать температуру до 250 С и временным повышением до 400 С, а кроме того устойчивой к агрессивной среде уходящих газов — допускается использовать нержавеющие трубы.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000–1500º – его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей

Но, если таковых нет, их несложно изготовить и самостоятельно

Но, если таковых нет, их несложно изготовить и самостоятельно.

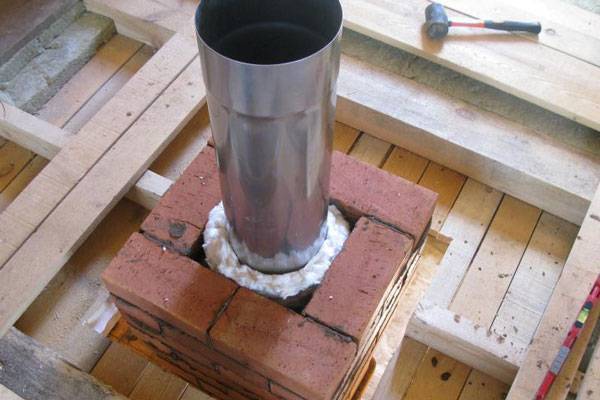

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

“Юбка” для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Ограничения при подключении

Неправильно установленный дымоход становится причиной возгораний жилых домов, взрывов газов и отравлений людей угарными газами. Если монтаж выполняется в многоквартирном доме, то пренебрежение требованиями безопасности ставит по угрозу не только владельцев одной квартиры, но и их соседей. Чтобы избежать проблем при эксплуатации газового оборудования, запрещается:

Подключать к одному дымоходу более 2 газовых приборов. Если обустраивается общий дымоход для 2 котлов, то подключение выполняют на разных уровнях, расстояние между точками ввода оборудования должно составлять не менее 1 м.
Не допускается использование для обустройства канала дымоудаления пористых материалов, в том числе шлакоблоков. Оптимальный вариант – дымоходная труба из термостойкой нержавеющей стали.
Для прокладки дымохода оборудуют отдельное помещение, называемой котельной. Так как монтаж газового дымохода по жилым помещениям не допускается. При установке коаксиальной трубы, выводимой на улицу через стену, отдельное помещение для установки котла не требуется.
Нельзя выводить дымоходную трубу газовых приборов в жилых помещения, в плохо проветриваемые помещения, в остекленные лоджии, коридоры, подъезды, места общего пользования.
Не допускается наружная труб без термоизоляции. Для защиты от пониженных температур в зимнее время дымоход обматывают негорючим утеплителем или сооружают кирпичную шахту.

Примеры правильных и неправильных способов подключения дымоходной трубы

Пошаговая инструкция по сооружению дымоотводящей системы

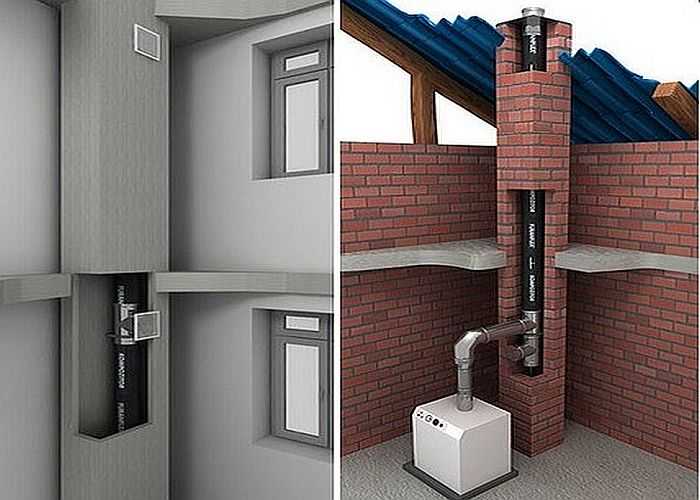

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Если отбросить недовольство — оправдано ли ТО?

Если заказчик и исполнитель относятся к необходимости обслуживания не как к простой формальности, то в нем определенно есть смысл.

В первую очередь это диагностика возможных проблем. Вы можете перед отопительным сезоном оценить состояние котла и других узлов, чтобы в неожиданный момент не оказаться без тепла.

Со временем работа отопительной системы может ухудшиться:

Котел часто включается и выключается.
Все работает, но батареи холодные.
Скачет давление в системе.
Вытяжка не справляется.

Во время ТО проверяют работу всех узлов котла и проводят плановые работы:

Тестируют проводку.
Чистят внутренние части, фильтр.
Настраивают горелку.
Проверяют насос.

Регулярное обслуживание помогает перестраховаться и выявить возможные проблемы заранее.

Если что-то случилось с котлом, то быстро заменить его в сезон отопления будет проблематично.

Если возникнут проблемы зимой, вам придется экстренно искать специалистов. Зима — «горячий» сезон для компаний, очереди на заказы длинные, а цены высокие. Работа отопления остановится — пока котел не починят или не заменят. Если провели ТО — вы спокойны на весь отопительный сезон.

Вопрос скорее в том, как вам комфортнее: перестраховаться и чувствовать себя спокойно или надеяться, что котел проработает максимально долго без вмешательства, а газовые службы о вас не вспомнят.

Монтаж дымоотвода

Осуществить вывод дымохода через стену можно двумя способами:

Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

конструкция очень тяжёлая и массивная;
обладает слабой тягой;
на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

большой вес;
для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

Одностенная труба.
Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

Неквалифицированно установлена высота и сечение дымовой трубы.
Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
Нарушение норм пожаробезопасности при возведении газоходов.
Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
Конструкция не имеет специальной модели с оголовком против обледенения.
