Как работает установка для холодного копчения?
Камеры располагаются на разных уровнях. Разнос по высоте регулирует тягу в дымоходе, и влияет на интенсивность охлаждения дыма. Разница может составлять до 1 метра.
Важно! Для монтажа подобной установки требуется наличие свободного места, и желателен естественный уклон грунта. Такие условия не всегда имеются во дворе частного дома или на дачном участке

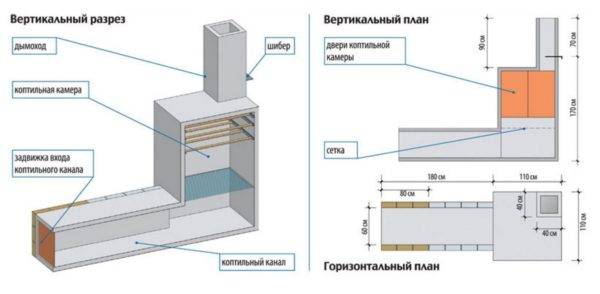

Тем более что строительство настоящей коптильни подразумевает инженерные работы
Такие условия не всегда имеются во дворе частного дома или на дачном участке. Тем более что строительство настоящей коптильни подразумевает инженерные работы.
В нижней камере (назовем ее топкой) происходит формирование дыма. Вариантов несколько:
- Это может быть относительно герметичная емкость, в которой при слабом притоке свежего воздуха интенсивно тлеет топливо (щепа или опилки). Входной заслонкой регулируется поток свежего воздуха. Он должен быть недостаточным для возгорания, в тоже время, обеспечивая нормальную тягу в дымоходе;
- Второй способ — двухкамерная топка. Под жаровней разводится открытый огонь, а на металлический лист насыпается материал для образования дыма (те же опилки или щепа). Тяга образуется в верхней камере, только для дыма.
Верхняя камера (собственно коптильня) заполняется дымом, внутри ярусами подвешиваются продукты, и происходит насыщение натуральным ароматом. Вне зависимости от способа дымообразования, этот процесс занимает продолжительное время и требует постоянного контроля.
Соответственно расход топлива (дрова, уголь) достаточно высокий. Существуют варианты газовых или электрических топок. Процесс контроля упрощен, но добавляются затраты на энергию.
Конструкция и принцип работы
Решая, как сделать дымогенератор для копчения из огнетушителя, нужно опираться на специфику устройства прибора в соответствии с поставленными перед ним задачами: в полость помещают щепу, опилки и поджигают. В корпусе должны быть предусмотрены отверстия, благодаря которым в зону горения будет направляться воздух. Продукты сгорания топлива покидают емкость через дымоходный канал.
В самодельной модели без компрессора тление и перемещение потоков дыма обеспечивается естественной тягой. Для увеличения интенсивности такого движения генераторы холодного дыма оснащаются инжектором.

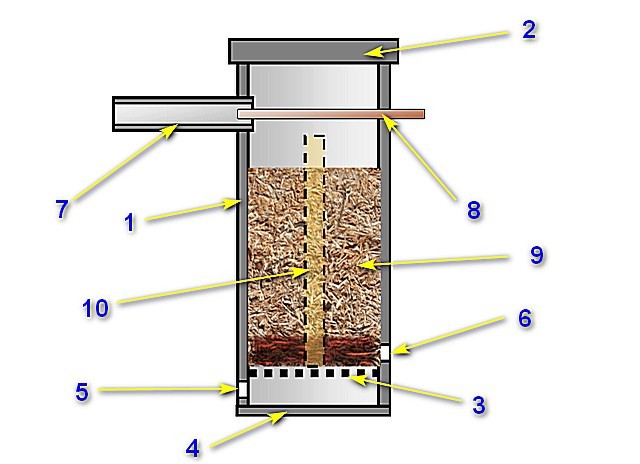

Дымогенератор для холодного копчения обладает простой конструкцией:
- поддувало образуется 2-6 отверстиями с диаметром не более 1 см, их формируют, отступив на 3 см вверх от дна баллона, они необходимы для поступления воздуха в зону тления. Чем больше диаметр корпуса огнетушителя, тем больше понадобится отверстий. После того, как пройдет первое испытание прибора, можно просверлить недостающие дырки или прикрыть болтами с гайками лишние;
- в крышке устройства присутствует механизм, обеспечивающий выброс порошка, углекислого газа либо пены для гашения огня. Вместо него внедряют водопроводный тройник на три четверти дюйма. Одно ответвление оснащают отрезком трубы в 20-30 см для комплектации дымоходом, в другое помещают пробку, в которую вставляется трубка диаметром до 1,5 см – она нужна для нагнетания воздуха от компрессора при длине в 7-10 см.

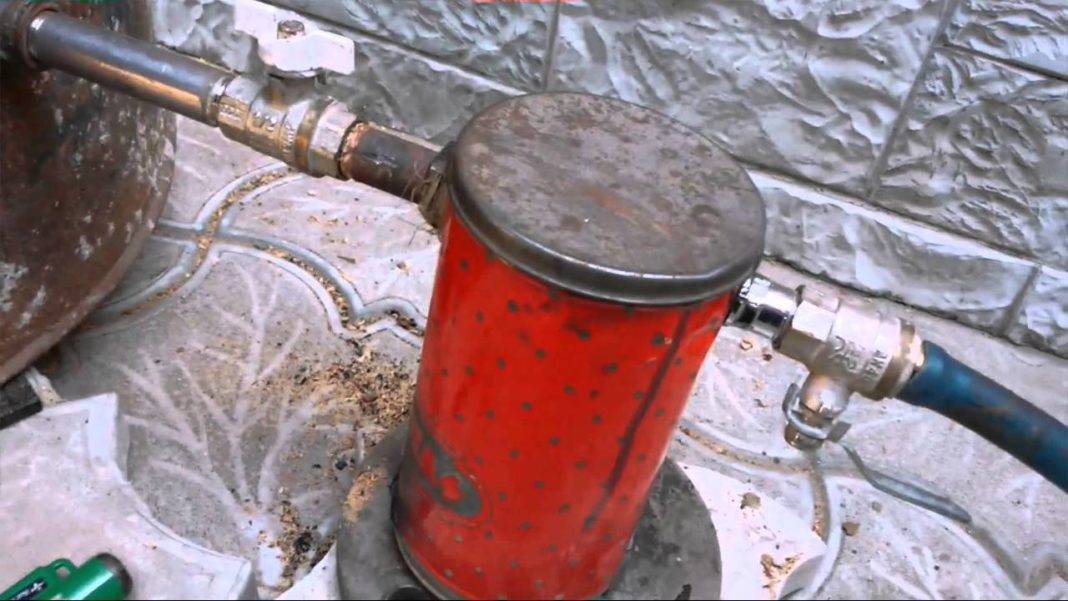

Как выглядит дымогенератор из огнетушителя
Чтобы обеспечить полноценное горение и усилить отдачу дыма, прежде чем засыпать щепу и опилки в центр корпуса монтируют пружину либо отрезок перфорированной трубы, древесное сырье размещают вокруг него. Перед запуском дымогенератора от корпуса отсоединяют шланг подачи и дымоход, далее откручивают крышку и после засыпания щепок прикручивают обратно. После включения компрессора древесину поджигают через отверстия поддувала.
Изготовление печи-дымогенератора
Любители копченых продуктов, которые хотят увеличить производительность агрегата, могут сварить печь несложной конструкции. Для этого потребуется такая же труба, но большего диаметра. Можно использовать и металлический прямоугольный корпус, который делается помощью сварки. Приваривается дверца, устанавливается дымовая труба, которую нужно закрепить под наклоном.
Необходимо сделать разделение пространства внутри надвое, закрепив горизонтально лист из металла. При этом часть, которая будет низом, должна быть объемнее, а та, что отводится под верх – меньше. В нижней части будет накладываться на железный лист топливный материал, разжигаться огонь. Остальная процедура копчения традиционная.
От дымохода печи до шкафа для копчения необходимо проложить трубу с восходящим уклоном, он обязательно должен быть, пусть и не очень большой. Вход в шкаф конструируется так, чтобы он приходился на нижнюю часть, что позволит дыму полностью обволакивать все находящиеся там продукты. В связи с этим шкаф нужно устанавливать на ножках или какой-либо подставке.
Данная конструкция может производить слишком горячий дым. Потребуются дополнительная модернизация, чтобы несколько снизить температуру:
- Одним из вариантов может быть труба (соответственно, большая в диаметре), которую можно надеть на главный дымоход. Для направления потока воздушных масс между трубами нужна установка кулеров.
- Есть еще один способ для охлаждения дыма – сконструировать нечто похожее на водяную рубашку, что дополнительно при копчении будет обеспечивать потребителя горячей водой, которая в домашнем хозяйстве будет нелишней.
Генератор дыма для холодного метода копчения такого типа – это уже значительные затраты: труба с толстыми стенами или металл, вдобавок понадобится дымоход. При этом на дымоход в качестве материала не рекомендуется использовать, например, вредную для здоровья оцинкованную сталь или асбест, который еще опаснее и к тому же имеет плохую теплопроводность. Придется делать несложный выбор между черным металлом и нержавеющей сталью.
Дымогенератор – несложное и вместе с тем очень эффективное устройство для коптильни. Оно не требует каких-то особых затрат и материалов, его можно изготовить самостоятельно из отреза металлической трубы. Если хотите получить отличную тягу, необходимую для сокращения процесса копчения и получения качественного продукта, обязательно сделайте такое устройство.
Изготовление и сборка элементов конструкции
Корпус
Берем квадратную трубу (10х10х3 см, длиной 50 и более сантиметров; можно использовать трубу даже до 1 метра, но увлекаться не стоит, так как со слишком большим устройством труднее управляться, например, чистить его). Такие габариты трубы позволят наполнить дымогенератор опилками для обеспечения его работы в течение не менее 10 часов, именно столько времени можно будет производить холодное копчение на одном наполнении.
Сверлим в трубе соосные отверстия на расстоянии 6 см от верхнего торца, которые понадобятся для эжекторной втулки и дымохода. Подбираем диаметр, учитывая наружные диаметры данных приспособлений.
Отступив от верхнего торца на 10 см с помощью сварки внутрь крепим стальной стержень согласно ширине трубы, он будет выполнять роль верхнего пружинного зацепа.
Привариваем упор, который служит в качестве ограничителя при соединении зольника с корпусом генератора. Для изготовления упора пластина размерами 11,5х11,5 см и толщиной 0,6-0,8 см вырезается с отверстием в форме квадрата по размерам самой корпусной трубы.
Сверлим от нижнего торца на 4-5 см отверстие под розжиг древесины.
Эжектор и дымоход
В отверстиях, которые сделали в корпусе, привариваем на одной стороне эжекторную втулку, на другой трубу 3/4. Размер втулки нужно подбирать по штуцеру. Если используем камазовскую трубу, то предварительно припаиваем ее к штуцеру. Если токарный опыт отсутствует, обратитесь к профессиональному токарю.
Основными размерами данного узла являются диаметр (внутренней и внешней трубок агрегата) и длина захода внутренней трубки в выходную систему устройства.
Параметры выходного отверстия равны диаметру прохода трубы 3/4 дюйма. Для внутренней трубки оптимальным будет диаметр 6-8 мм.
При слабой воздуходувке рекомендуется внутренний диаметр трубки для эжектора 6-10 мм. Оптимальный заход меньшей трубы в большую (3/4) – 2 сантиметра. Перед пробным запуском внутреннюю трубку делайте с запасом. При необходимости ее можно будет укоротить до оптимальных размеров по результатам эксперимента.
Эжектор является важным рабочим элементом генератора дыма. Его устанавливают перед выходом из камеры сгорания. Если же трубка забора располагается внизу камеры, то этот узел устанавливают снаружи – на трубе, которая служит связующим звеном нижнего заборного патрубка и верхней трубы, которая подает дым в камеру копчения.
Пружина и решетка зольника
Подбираем по размерам и нагрузке пружину. Она будет вставляться в корпус генератора, обеспечит хорошую тягу и упростит проход дыма в эжекционную зону. Подойдет любая пружина, в том числе старая дверная – главное, чтобы по длине при килограммовой нагрузке она находилась в генераторном корпусе.
Занимаемся изготовкой решетки зольника. Для этого используем лист с перфорацией (отверстия должны быть не больше топливных щепок, а зола свободно проходить через них). Сгибаем лист П-образно, находим центр, вставляем болт М8х45, контрим с двух сторон. На конце болта проделываем дырку немногим более проволочного диаметра пружины. Можно использовать стандартный болт под шплинт.
Зольник
Сделать зольник несложно. Используем квадратную трубу (11,0х10,0х0,3 см, высотой 10 см) и опорную пластину (15,0х15х0,5 см), привариваем к ней нижнюю плоскость. Размер опорной пластины можно использовать и другой.
Сверлим для фиксации зольника к корпусу генератора отверстие М8, в которое будет вставляться болт. Затем сверлим еще 3 отверстия для самой заслонки (Ø8 мм) и 6 отверстий для крепления направляющих (М4).
Кроме розжига топлива заслонка нужна для того, чтобы регулировать тягу и интенсивность тления.
Крышка
Изготовляется по тому же принципу, что и зольник. Однако на верхней пластине с помощью сварки делаем ручку. Делая верхнюю крышку, не нужно сверлить дополнительные дыры, например, отверстия для вентиляции или те, что применяются для формирования дымохода. А вот приваренные по краю бортики будут кстати, они позволят плотно надевать крышку на корпус дымового генератора.
Сборка
Порядок сборки дымогенератора представлен на этой иллюстрации:

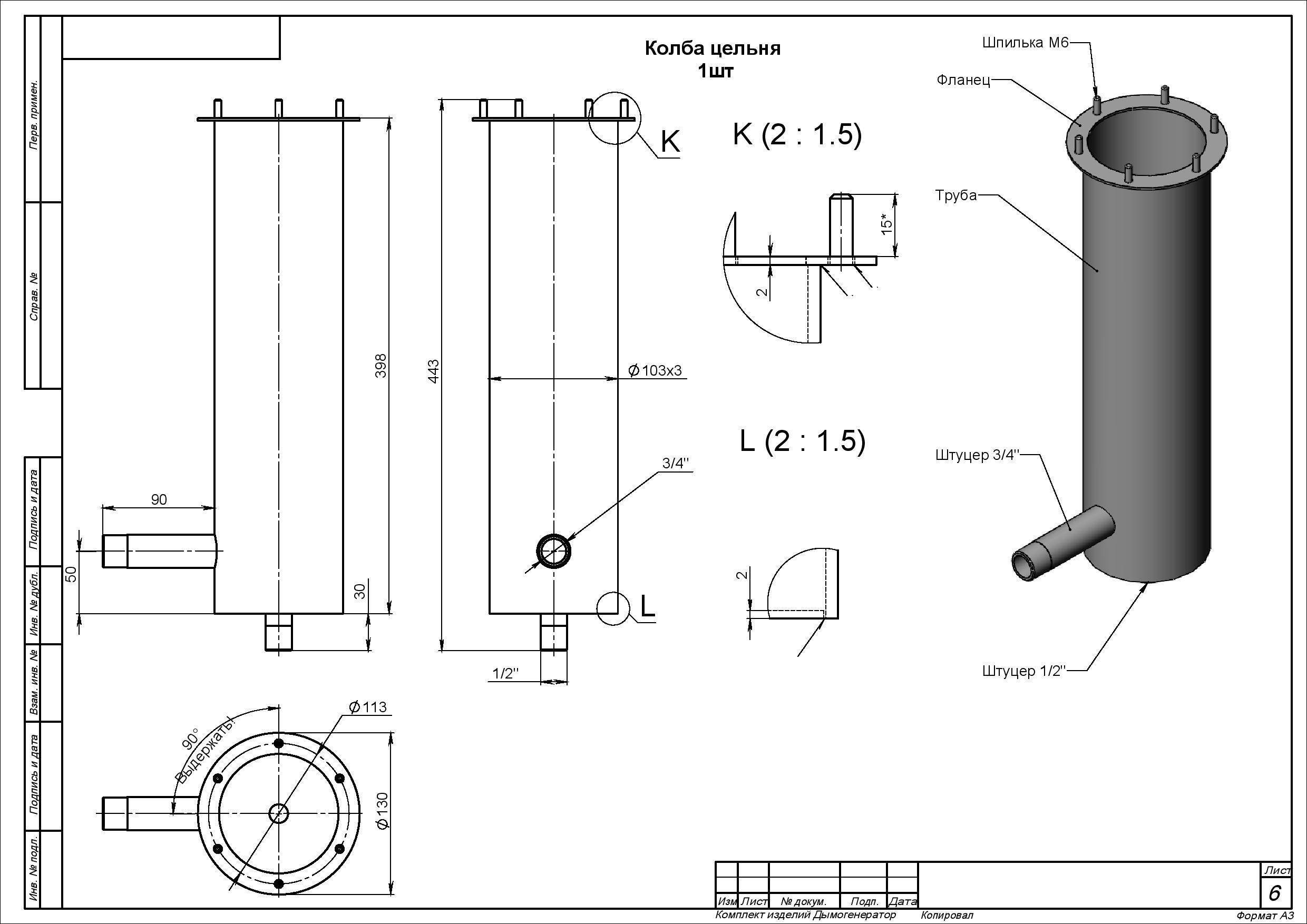

Конструкция собранного прибора представлена на этом чертеже:

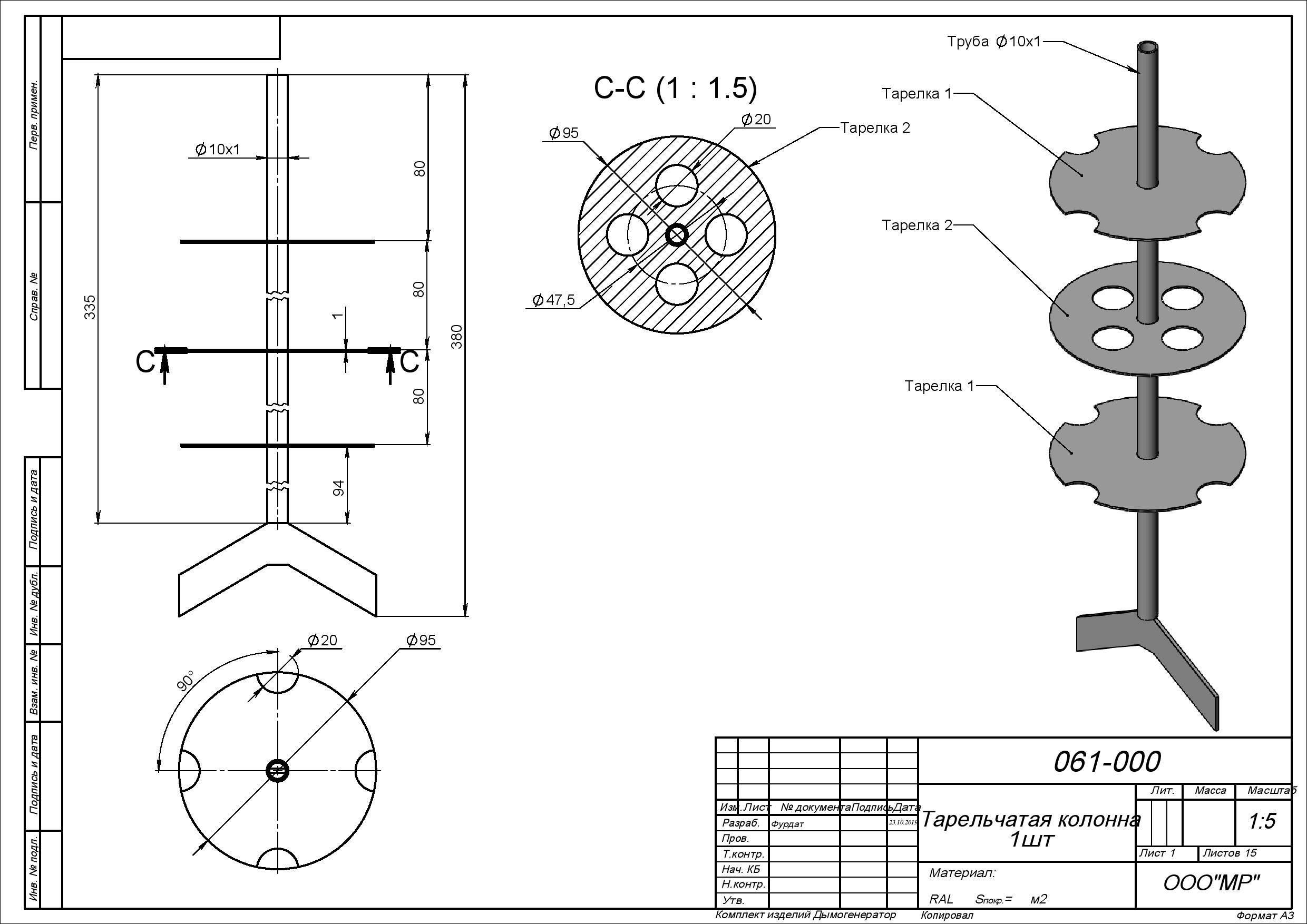

Основные сведения
Много лет для такой обработки использовалось исключительно природное сырьё. Это позволяло продуктам впитывать в себя ароматы, характерные определённых сортов деревьев. Однако в промышленных масштабах опилки используются по минимуму. В основном они заменяются различными вкусовыми добавками и заменителями. Одним из таких химикатов стал жидкий дым, небезвредный для организма. Однако для личного использования применяют генератор дыма для холодного копчения на натуральном топливе, устроенный во дворе дома или дачи.
Особенности термической обработки
Обработка дымом мяса или рыбы происходит двумя способами. Первый требует нагрева в интервале 55—110 градусов. При таком горячем копчении продукты дозревают очень быстро, но термическая обработка разлагает все полезные вещества. При неравномерном подогреве часть загруженного сырья подгорает.
Требования к оборудованию
Для того чтобы изготовить дымогенератор для копчения своими руками, нужно задействовать информацию о способах и оборудовании. Как правило, любая постройка собственной коптилки упирается в финансы и технические возможности.
Учитывая эти особенности, нужно соблюдать такие правила:
- Конструкция должна обеспечивать быстрое дымовыделение.
- Минимальный контроль со стороны человека.
- В то же время нужно соблюсти правила пожарной безопасности.
- Полное сгорание топлива позволит реже добавлять его и тем самым колебать температуру приготовления.
- Чем проще аппарат, тем лучше он работает.
Устройство коптильни
Описать схему этого приспособления несложно. В одной части происходит тление дров и опилок. Открытого огня не следует допускать из-за повышения температуры. Условие такого процесса — недостаток кислорода.
В другую часть помещаются продукты, которые нужно подкоптить. Между ними прокладывается коллектор для поступления дыма. Для ускорения процедуры его должно быть как можно больше. Во втором отделении нужно сделать отверстие для отвода излишков дыма и создания разрежения в этой камере.
Недостаток простейшей коптильни в необходимости постоянного контроля за уровнем топлива и периодического добавления оного. Минимизируется этот отрицательный момент применением дымового генератора.
Особенности устройства дымогенератора
Детали самодельного дымогенератора для коптильни холодного копчения не должны быть трудоёмкими, дорогими и тяжёлыми. Подручные материалы и имеющееся оборудование пригодится при его изготовлении. Основные компоненты устройства:
- Ёмкость для опилок со съёмной крышкой.
- Отверстие со шлангом для нагнетания воздуха снизу.
- Наверху отходящий канал в коптильню.
- Компрессор.
Полезные советы
Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.
То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.
Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.
Дымогенератор, входящий в состав коптильни, предназначен для образования дымных масс.
Он работает за счёт двух процессов: нагревания опилок и тления без использования кислорода. Его можно сделать самостоятельно, используя металлическую трубу, эжектор, который создаёт тягу, и компрессор.
Устройство дымогенератора для холодного копчения, сделанного своими руками
Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то специальные инструменты. Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

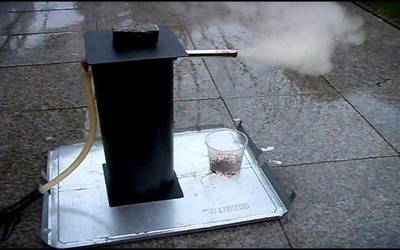

Самодельный дымогенератор
Схема для дымогенератора холодного копчения своими руками
Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:
Устройство генератора с разными видами эжекции

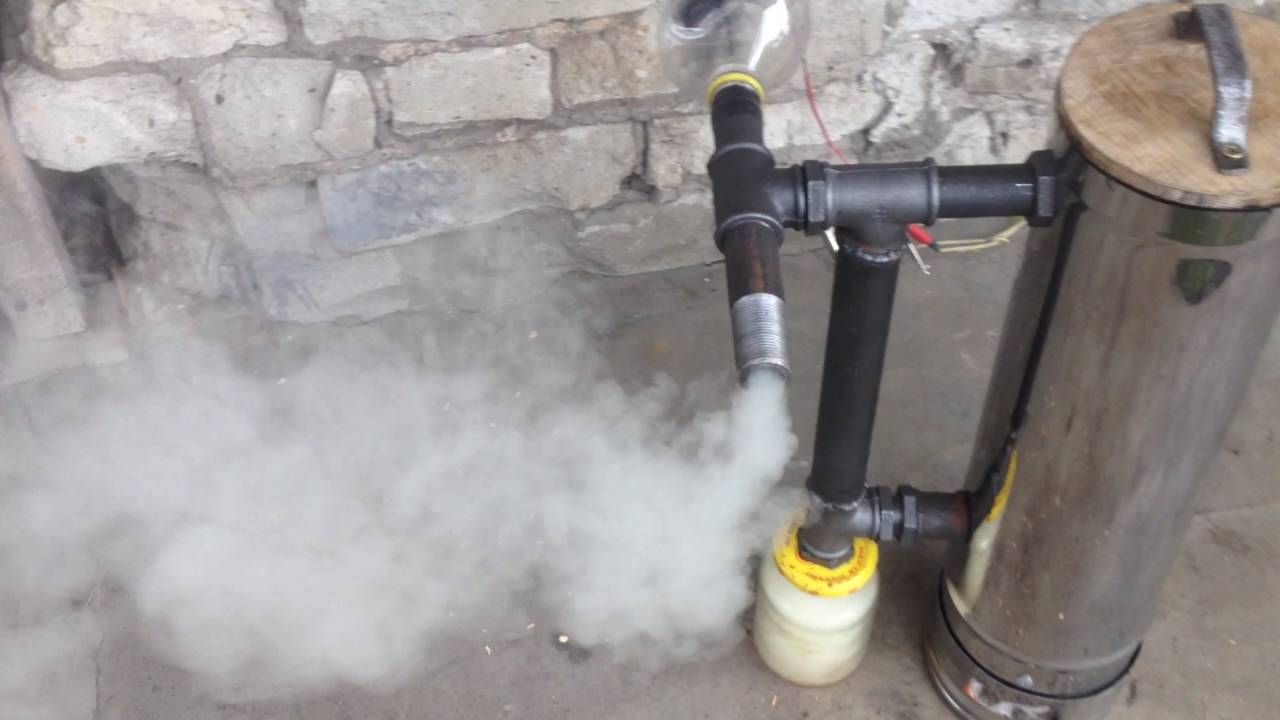

Эжектор в дымогенераторе
Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.
Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.
Подробнее об этом в видеоматериале:
Компрессор для дымогенератора коптильни: нужен или нет
Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток
Важно, чтобы домашнее устройство не потребляло много электроэнергии и было ремонтопригодным
Важный момент – регулировка интенсивности подачи воздуха. Она поможет правильно подобрать режим и продолжительность копчения

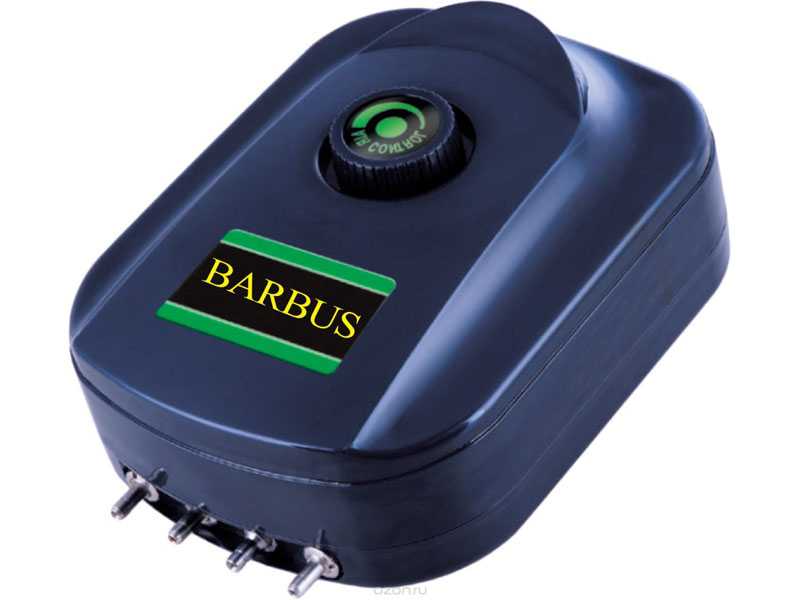

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от холодильника.
Камера для копчения
Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты
Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс
Самый простой вариант – сделать камеру из двухсотлитровой металлической или деревянной бочки
Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира. Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов
На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр
Внутри импровизированной камеры приваривают несколько кусков арматуры для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.
Можно изготовить камеру из кирпича или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной
Если камера металлическая, то важно проследить за качеством сварных швов
Подготовка чертежа
Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.
В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие. На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения
Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:
На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:
- С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
- С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.
Схема работы
Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.
Дымогенератор для холодного копчения своими руками: чертеж
Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.
Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.
Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи
Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.
Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.
Как сделать дымогенератор своими руками: изготовление эжектора
Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:
нижние;
Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора
верхние.
Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.
Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.
Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.
Схема эжектора для дымогенератора холодного копчения
Из чего сделать компрессор для дымогенератора своими руками?
Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.
Статья по теме:
Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.
В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.
Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера
Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.
Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
