Выбираем двухконтурный газовый котел

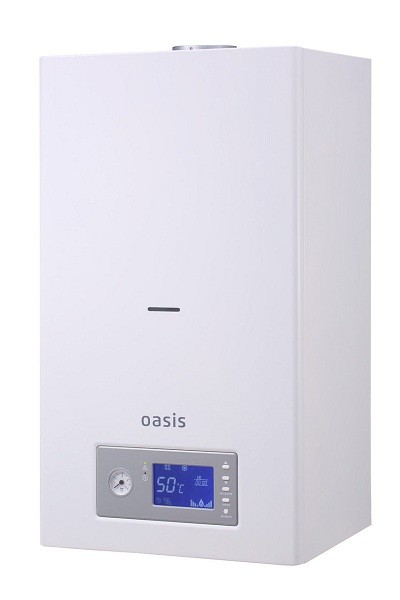

Oasis BM-16

Бюджетный газовый котел настенного типа китайского производства Oasis BM-16 предназначен для отапливания помещения площадью не более 160 кв.м и обеспечения горячим водоснабжением. Он способен функционировать на природном, сжиженном и баллоном газе. Срок гарантированной службы – два года – не единственное заявленное достоинство аппарата:

• небольшая стоимость;
• самодиагностика (ошибки выводятся на дисплей);
• защита от замерзания;
• наличие расширительного бачка объемом 6 л;
• возможность регулирования температуры теплоносителя;
• встроенный конденсатоотводчик;
• программируемые таймеры.

Котел Oasis BM-16, как и его европейские конкуренты, обладает возможностью установки одного из видов дымоудаления на выбор: коаксиального или раздельного.

Достоинства:

• Качественно сделан;
• Поддержка теплого пола;
• Автодиагностика.

Недостатки:

Не сильно мощный.

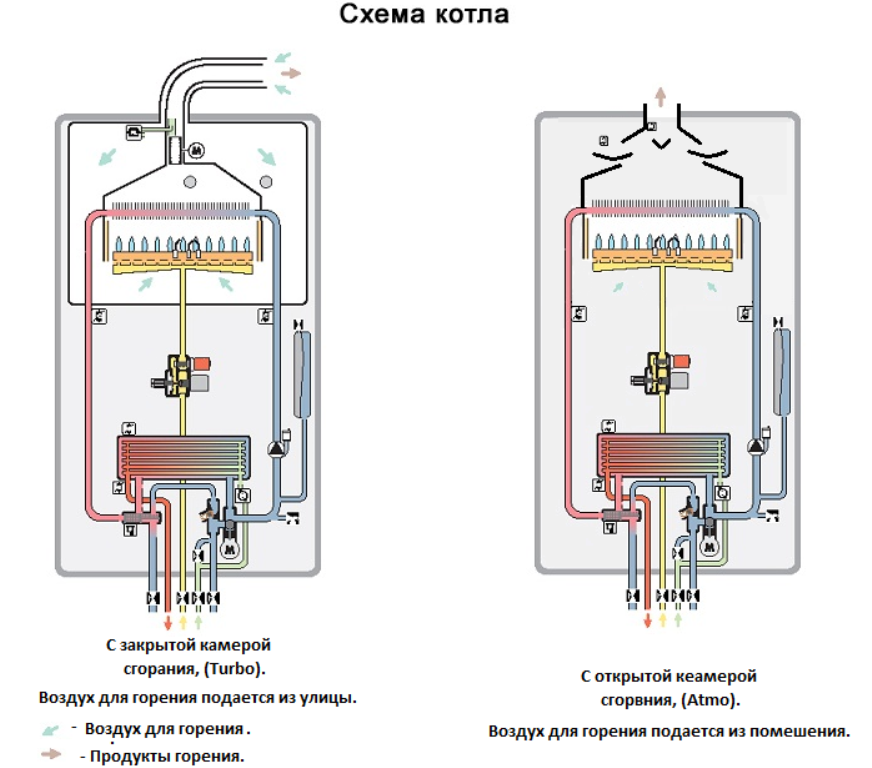

Устройство двухконтурного настенного газового котла

Устройство ГДНК двухконтурное с небольшими теплообменными аппаратами и этим отличается его принцип работы. Первый служит для отопления помещения и связан с внутридомовой системой труб.

При работе только отопительной системы теплоноситель не поступает во второй контур горячего водоснабжения, за этим следит специальный перепускной клапан.

В момент открытия вентиля ГВС, клапан закрывает проход нагретой воде в отопительную систему, и она поступает в систему горячей воды, в виде теплоносителя на теплообменник, где нагревает водопроводную воду, поступающей в кран горячего водоразбора. Когда он перекрывается, происходит переключение теплоносителя в обратном порядке.

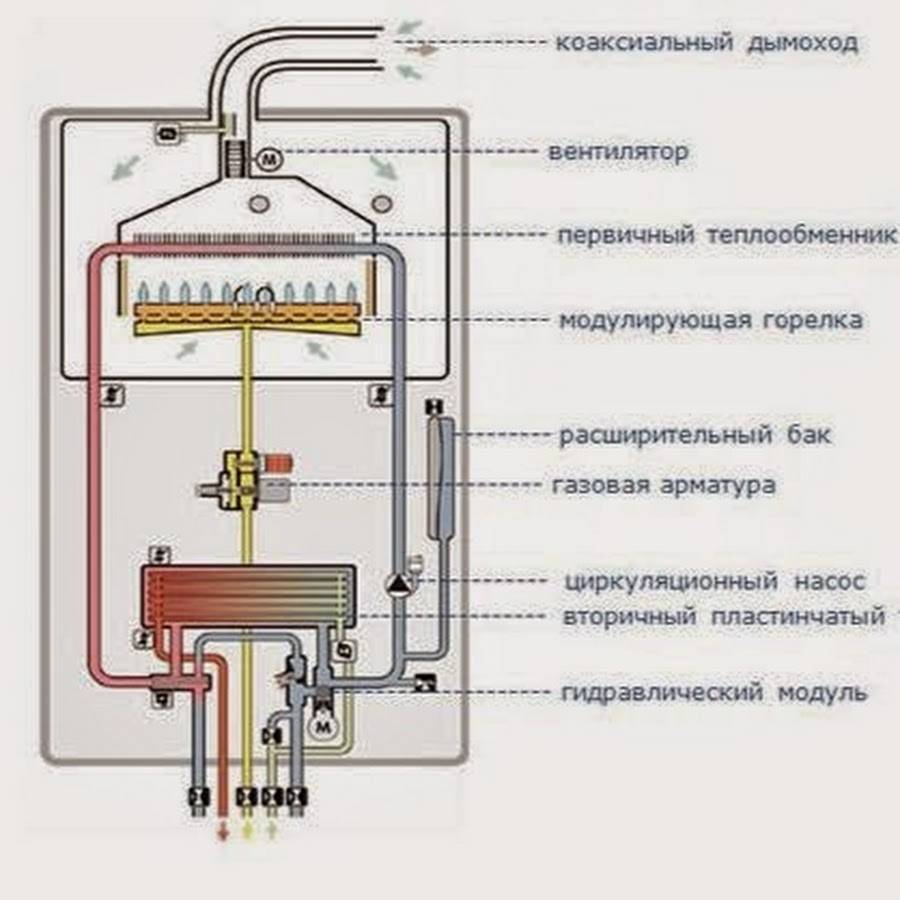

Устройство котла

Перед монтажом настенного газового котла его распаковывают и проверяют по спецификации наличие оборудования, целостность комплекта, внешний вид и технические данные.

Основные операции по монтажу для частного дома:

1. Облицовывают стену для размещения котла огнеупорным кирпичом.
2. Выполняют очистку водой входных патрубков.
3. Устанавливают фильтр для воды и вентиля до и после его на линии подпитки газового двухконтурного котла водой.
4. Выполняют монтаж дымоотвода с диаметром не меньшим, указанного заводом-изготовителем, а сечение должно быть равное отверстию дымохода у котла.
5. Дымовая труба должна быть высотой на 0,5 м выше уровня крыш и более.
6. Проверяют тягу. При снижении тяги ниже минимального допустимого уровня срабатывает автоматическая защита с остановкой котла.
7. Подключают энергонезависимый газовый котел отопления к инженерным внутридомовым сетям: водопровод, отопление, электроснабжение, газовая сеть.
8. Врезка в газопровод проводится, мастерами из Горгаза.
9. Подсоединяют котёл к автоматике безопасности для защиты от перегрузок.

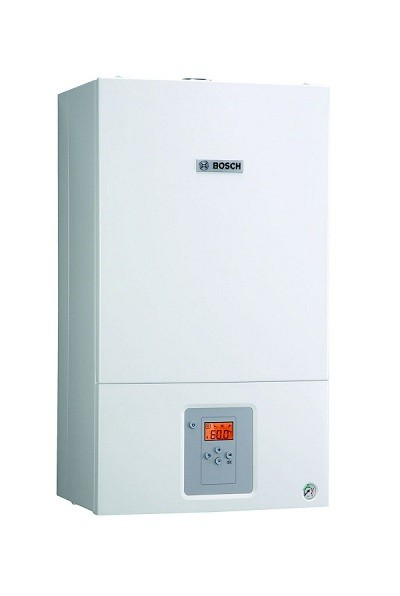

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch расширила свою деятельность, развернув производство газовых котлов в Португалии, Турции и России (г.Энгельс). Настенные разновидности агрегатов быстро набрали популярность в связи с известностью марки. Невысокое ценовое предложение также сыграло существенную роль в потребительском спросе.

Bosch Gaz 6000 W WBN 6000-24 С обладает закрытой камерой сгорания (турбированный котел) и некоторыми преимуществами перед другими линейками известных брендов:

• оснащение системой экономии газа (зима-лето);
• защита от замерзания;
• укомплектованность системой «газ-контроль»;
• обеспечение защитой от блокировки насоса;
• наличие погодозависимой автоматики.

Обладая стандартным набором функциональных особенностей и комплектации, данная модель является достаточно конкурентоспособной на потребительском рынке РФ.

Газовый котел от фирмы Bosch – приемлемый бюджетный вариант для пользователя, предпочитающего известную торговую марку за невысокую стоимость.

Достоинства:

• Быстро и хорошо нагревает;
• Простота монтажа;
• Экономичный;
• Плавный розжиг, много настроек.

Недостатки:

• Бывает выдает ошибки, помогает обесточивание котла на несколько минут;
• Вибрация насоса;
• Трубки в дифференциальном реле накапливают конденсат (ошибка С4), нужно продувать.

Виды теплообменников

Сдвоенный

Сдвоенный теплообменник имеет два модуля, которые считаются единой деталью. Первичный модуль отвечает за нагрев теплоносителя для отопления, пластинчатый подогревает воду. Первичный элемент выглядит как изогнутая оребрённая трубка, пластинчатый — набор компактно устроенных пластин.

Битермальный

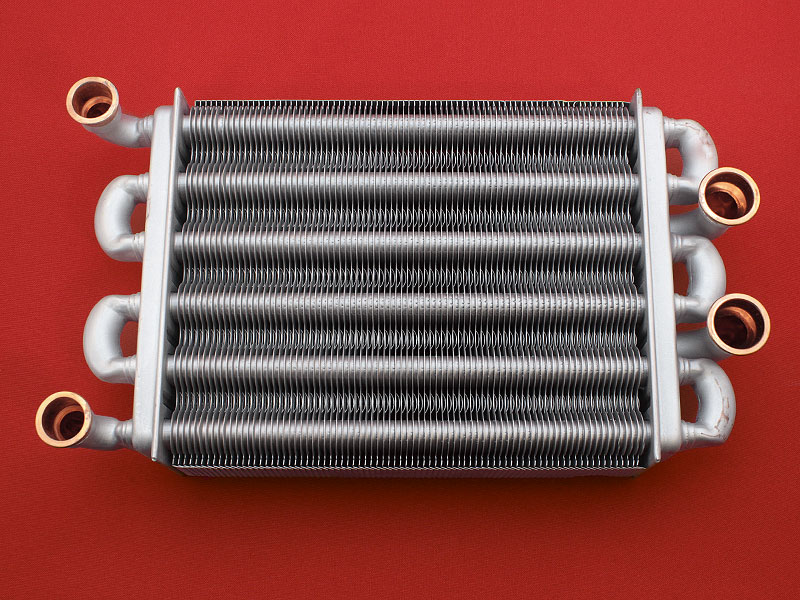

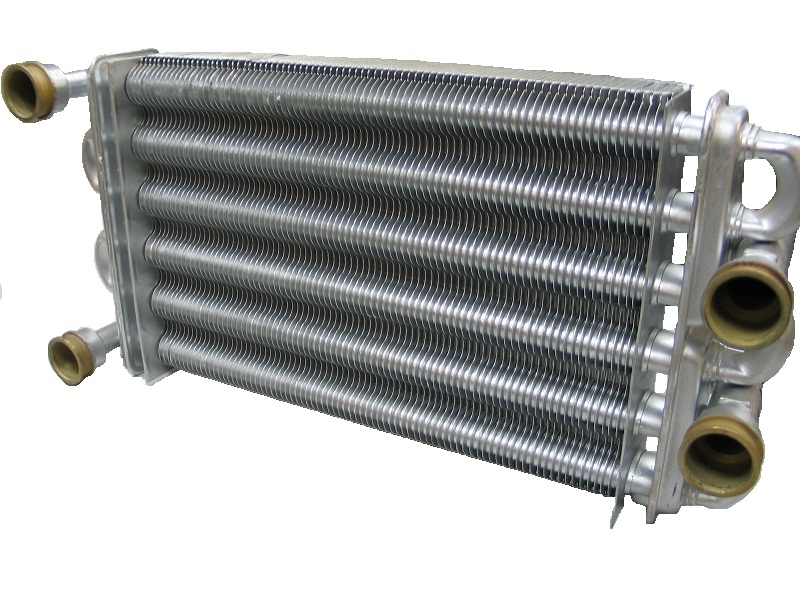

Битермальный теплообменник имеет две трубки — внутреннюю и наружную. Внутренняя отвечает за нагрев воды для ГВС, а наружная предназначена для отопления.

Специалисты утверждают, что сдвоенный теплообменник гораздо надёжнее битермического. В отопительной системе теплоноситель непрерывно циркулирует по кругу, поэтому накипь практически не образовывается. Для водоснабжения используется проточная вода, поэтому возникает большое количество накипи, из-за которой эта часть теплообменника часто ломается и требует замены.

В сдвоенном теплообменнике можно заменить только ту часть, которая отвечает за горячее водоснабжение. В случае с битермическим придётся менять весь модуль целиком, а это значительно дороже. Заметим и то, что конструкция битермального типа намного сложнее, деталь практически не ремонтируется и чаще всего требует замены.

Материал

1. Нержавеющая сталь. Материал износоустойчивый, но непрактичный. Из-за недостаточной теплоотдачи снижается КПД. Несмотря на этот фактор, деталь стоит достаточно дорого.
2. Оцинкованная сталь. Теплообменники из оцинкованной стали ломаются чаще остальных. Она стоит значительно дешевле остальных, но и прослужит недолго.
3. Медь. Все качественные газовые котлы оборудованы теплообменником из меди. Благодаря хорошей теплоотдаче повышается КПД и снижается расход газа. За все преимущества придётся выложить приличную сумму, однако такая деталь оправдает высокую стоимость.

Если вы выбираете технику по этому критерию, определиться несложно. Медь будет оптимальным вариантом. Разумеется, везде есть свои недостатки. У меди низкая температура плавления, но автоматика чётко следит за общим состоянием устройства и не допускает перегрев.

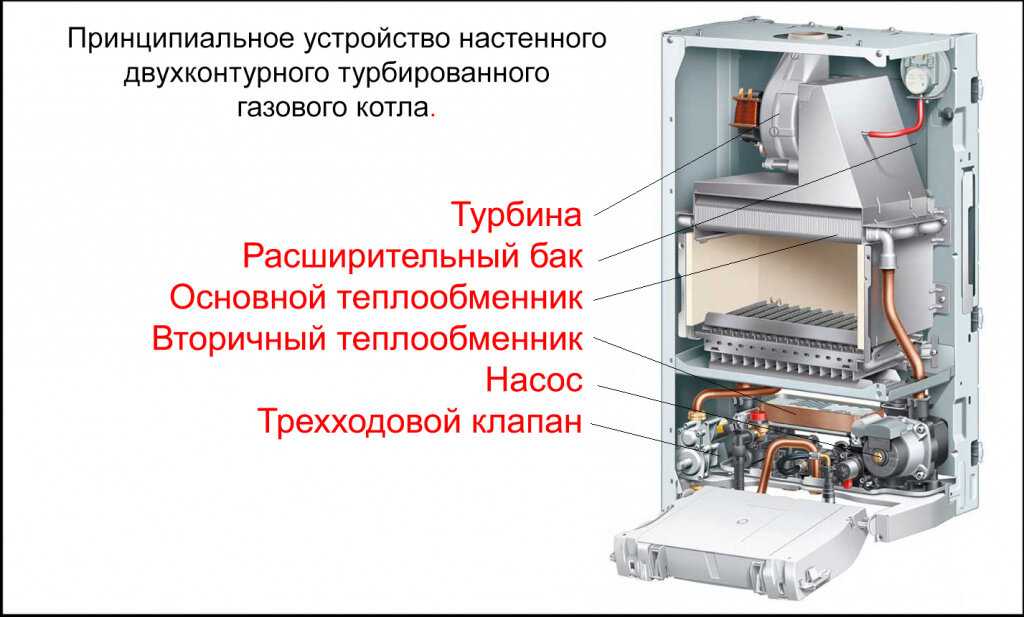

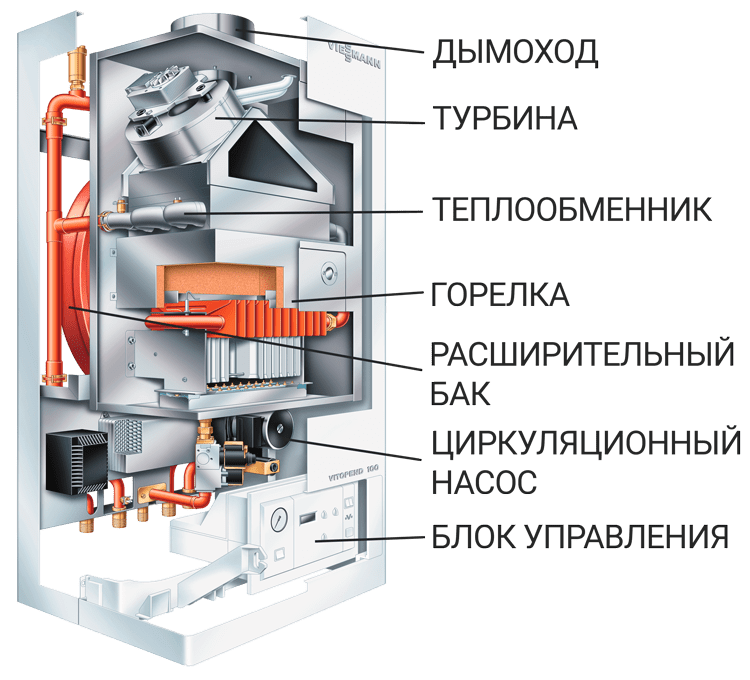

Как устроен газовый котел

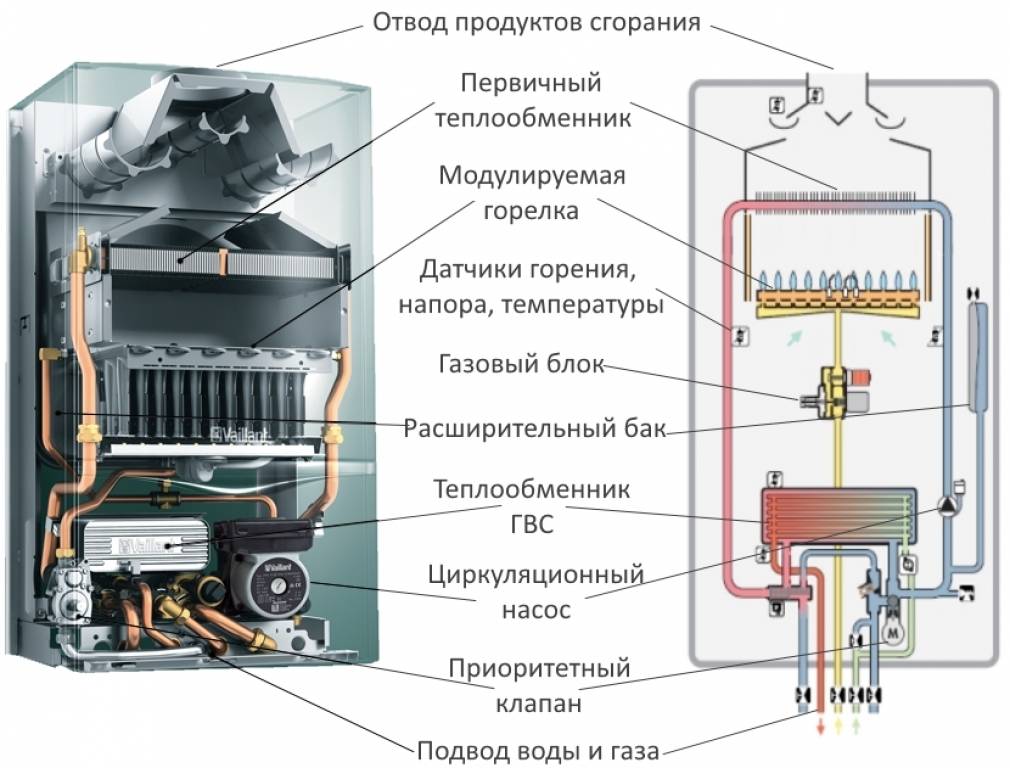

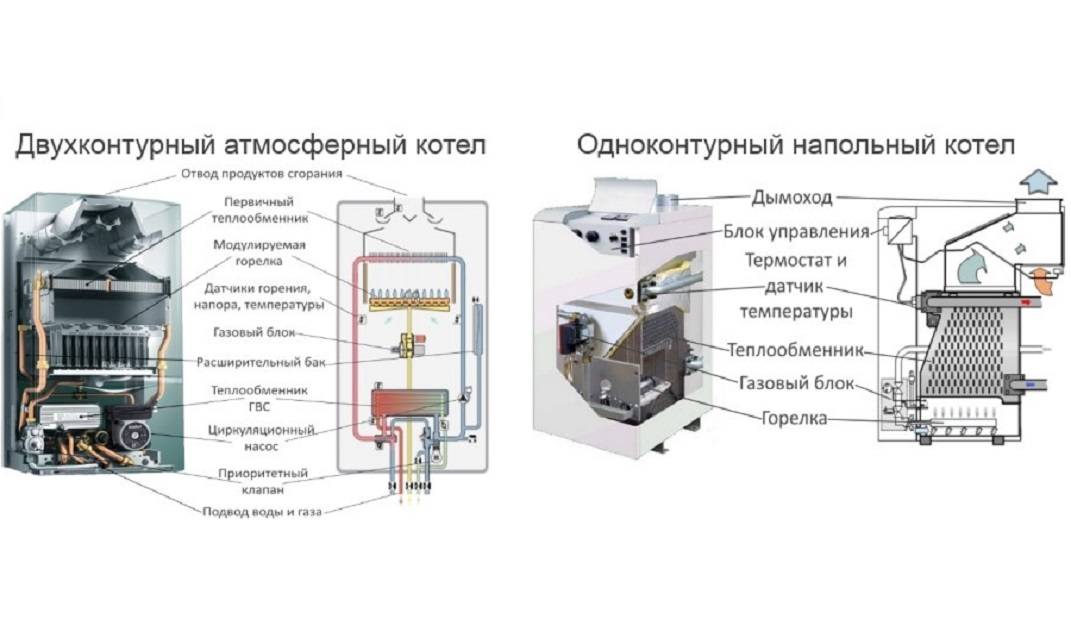

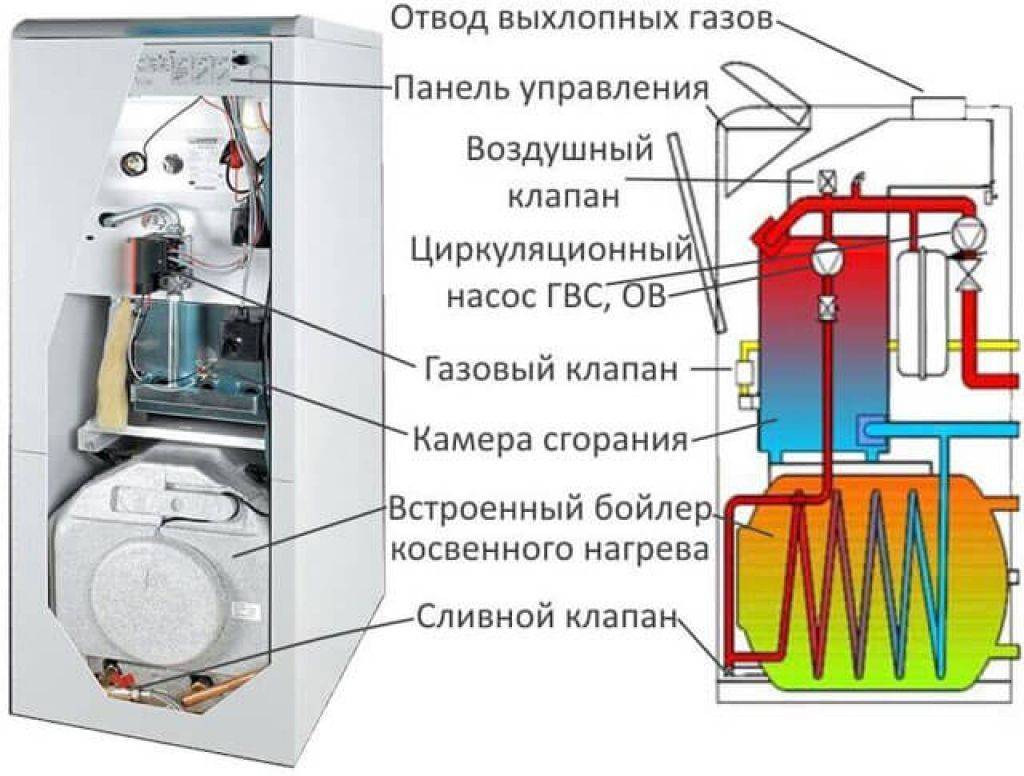

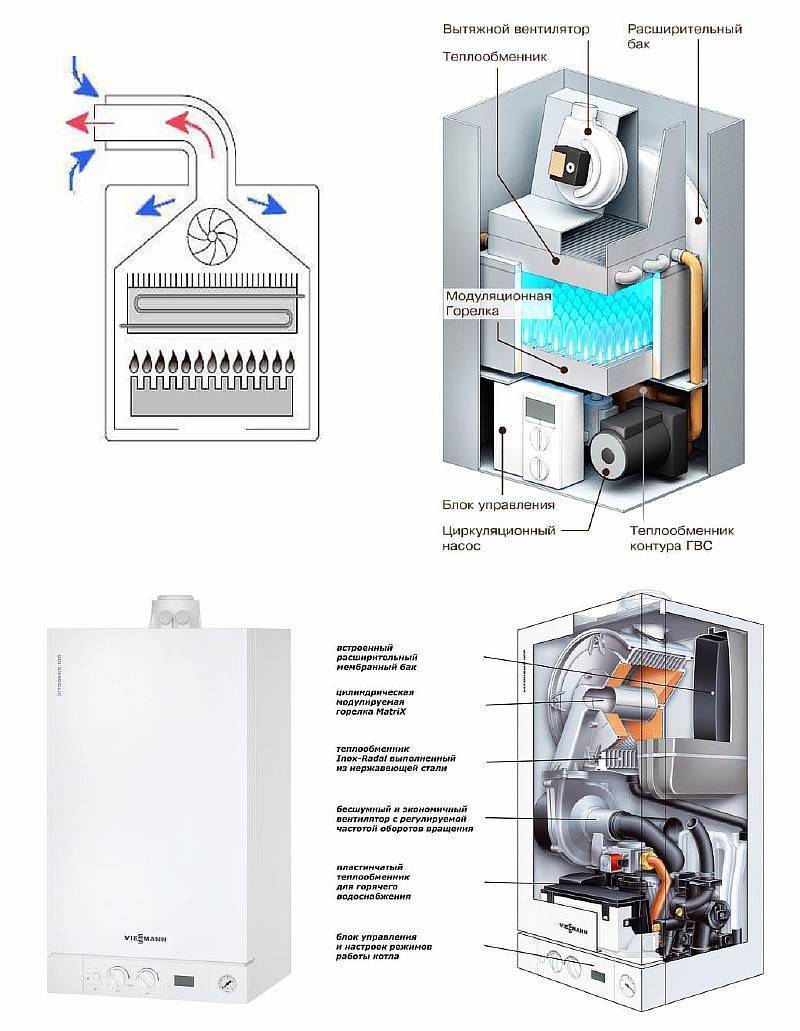

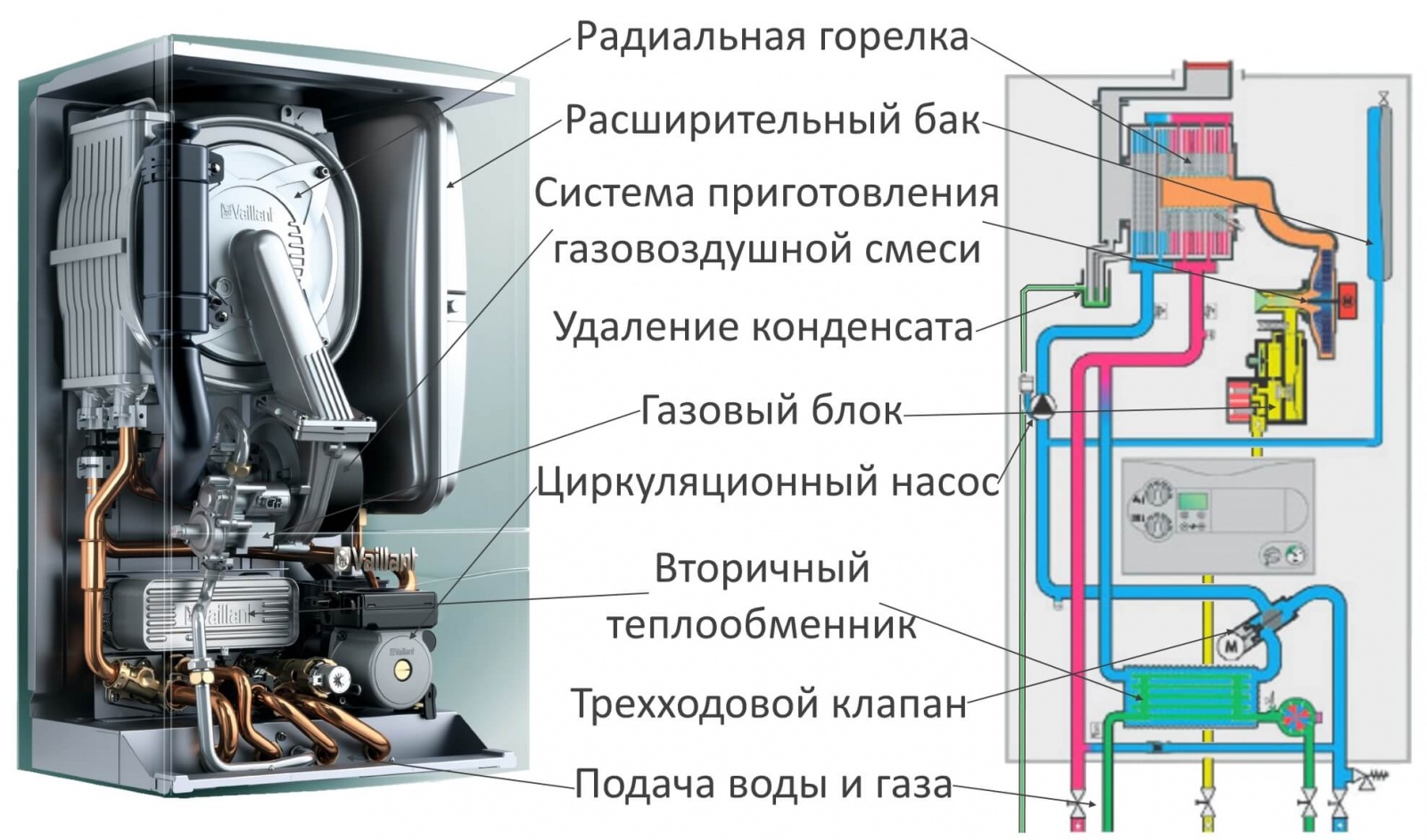

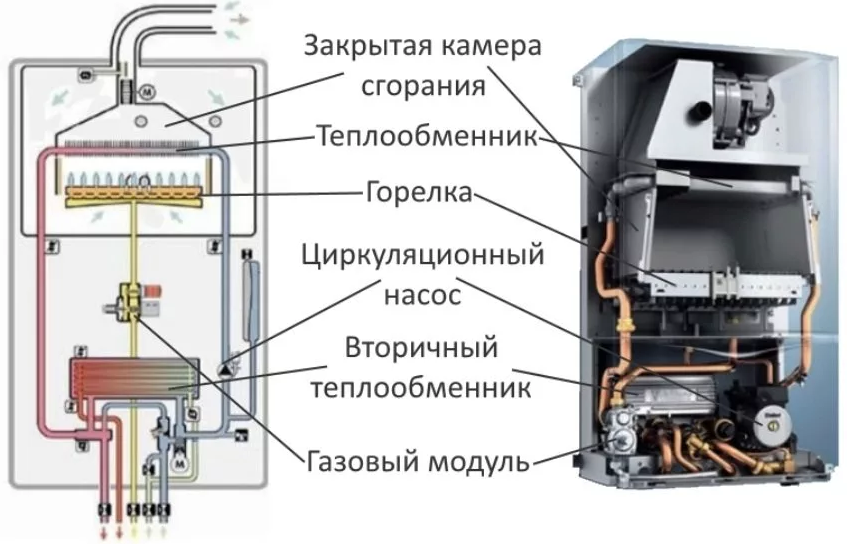

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

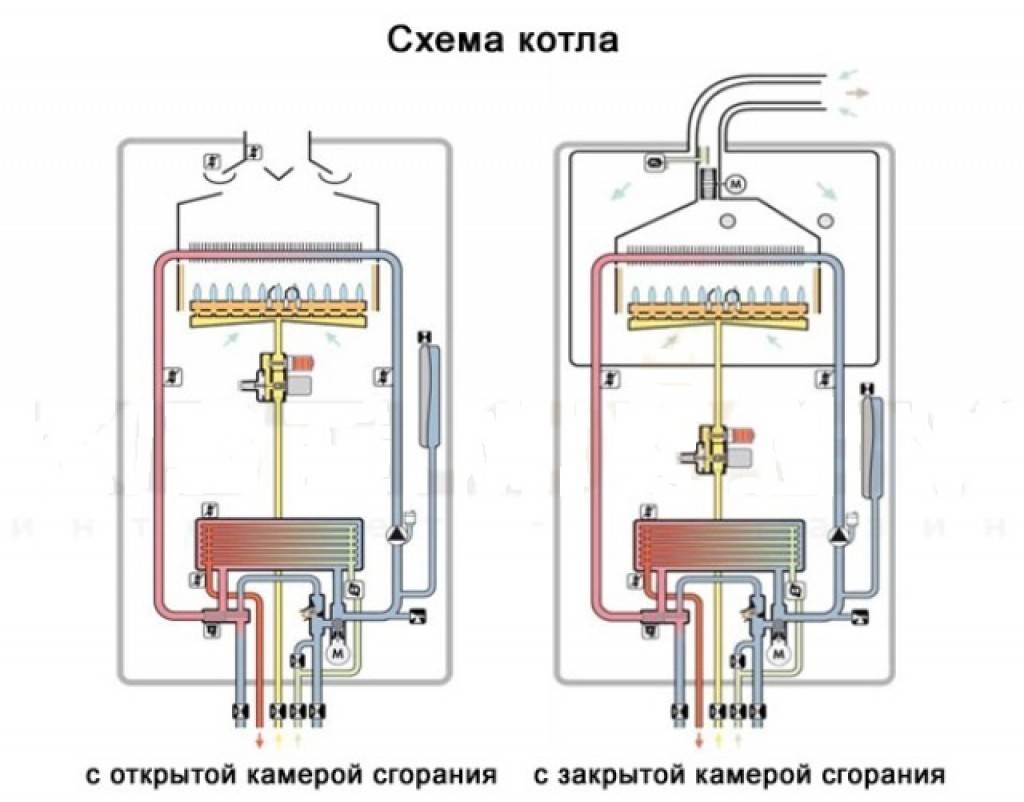

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

• Горелка;
• Теплообменник;
• Расширительный бак;
• Газовый клапан;
• Система автоматики.

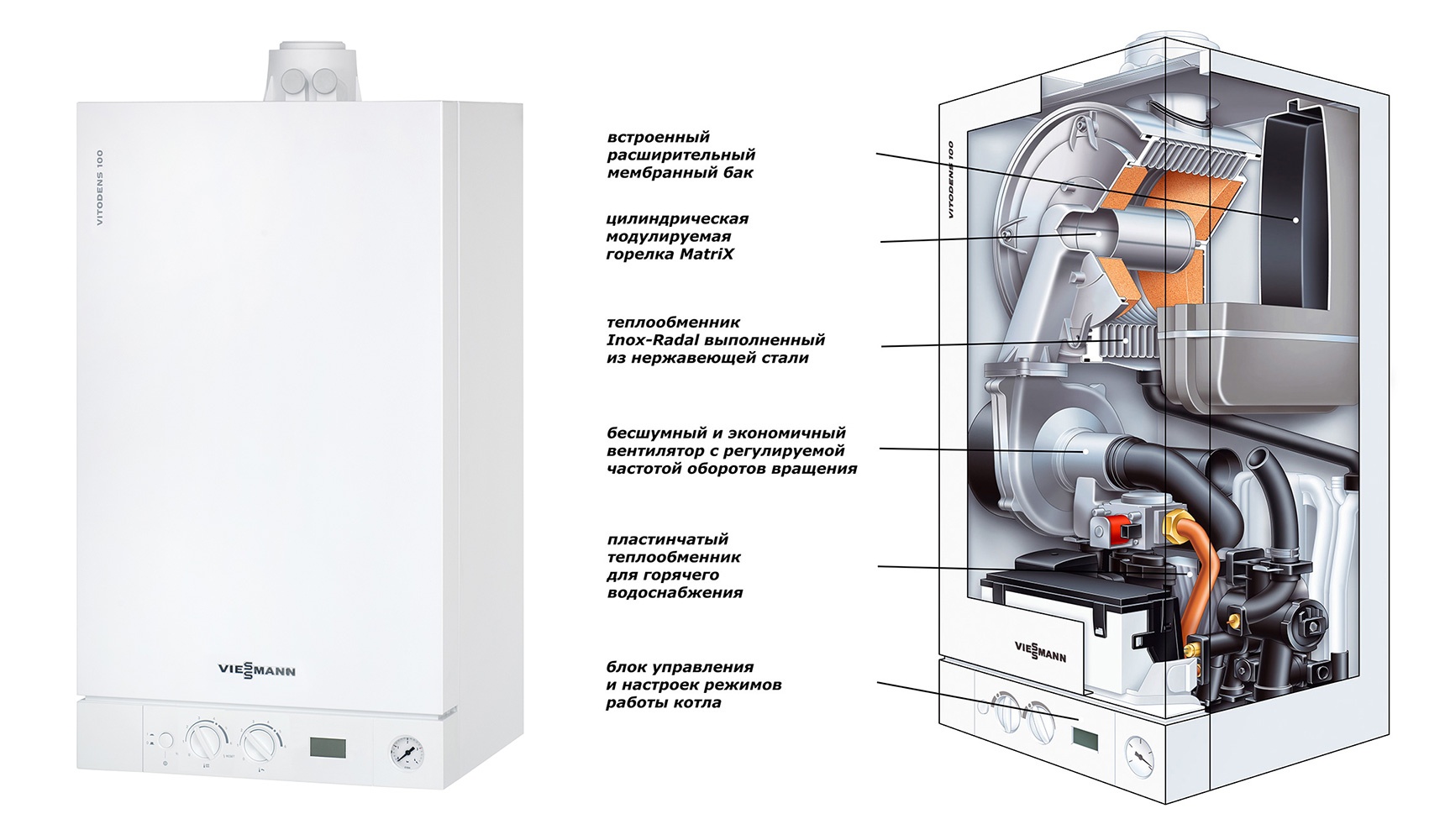

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

• Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
• Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

• Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
• Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
• Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

• При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
• Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
• Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

• Датчики температуры (по их показаниям регулируется модулируемая горелка);
• Датчики газового блока — контролируют давление в топливной магистрали;
• Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
• Средства самодиагностики.

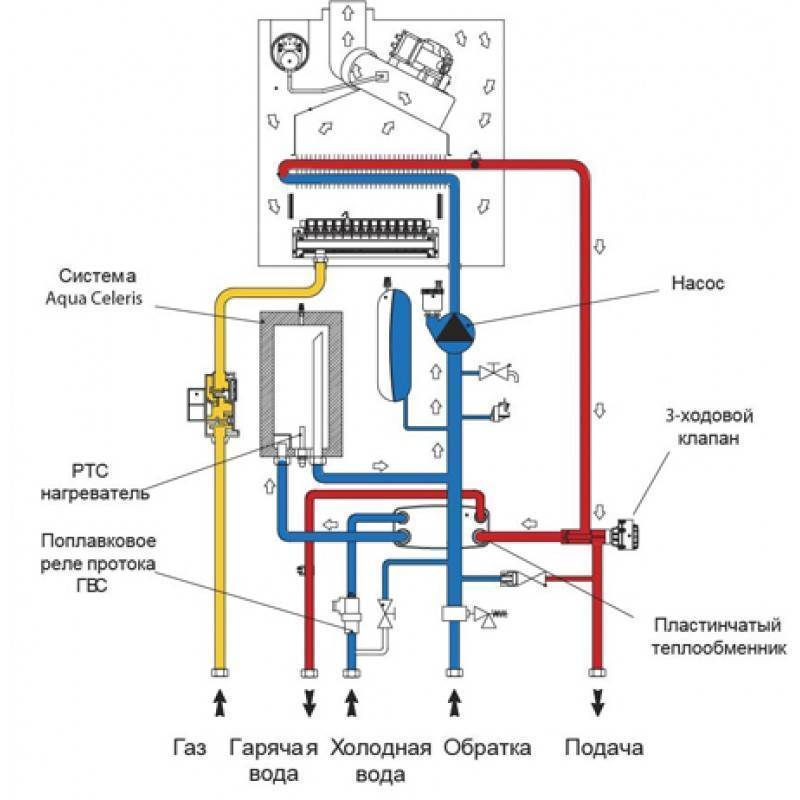

Принцип работы котла и его устройство

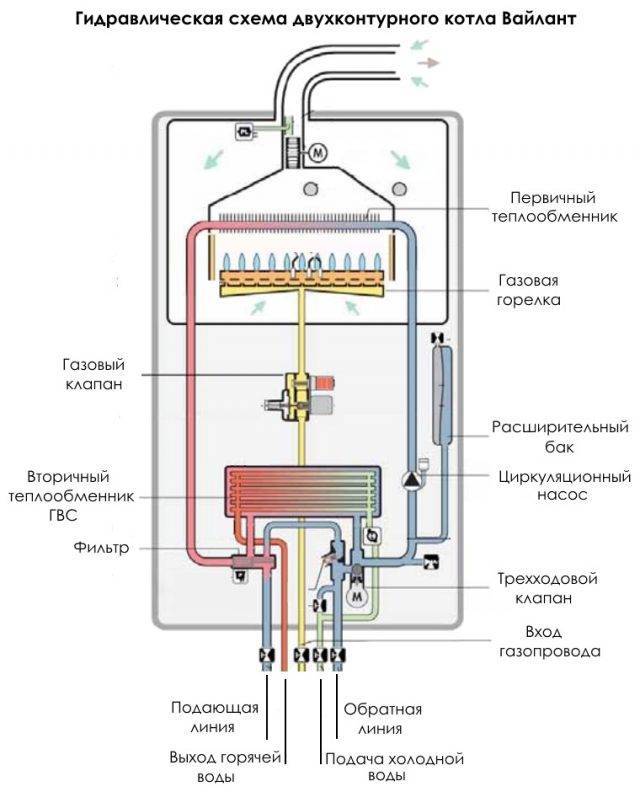

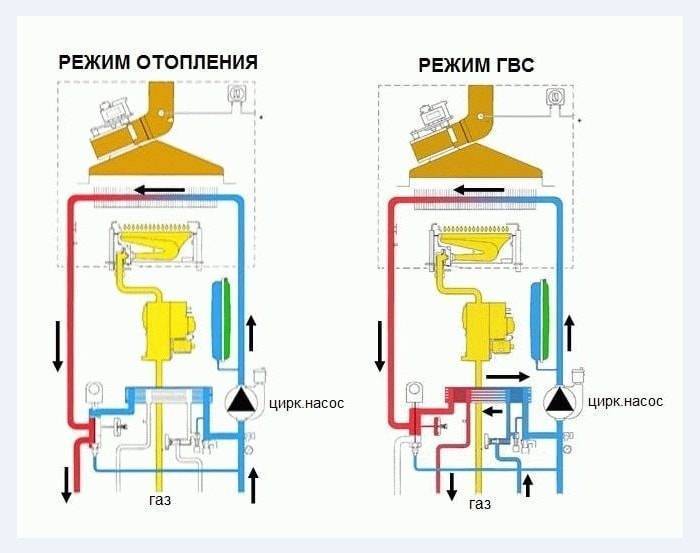

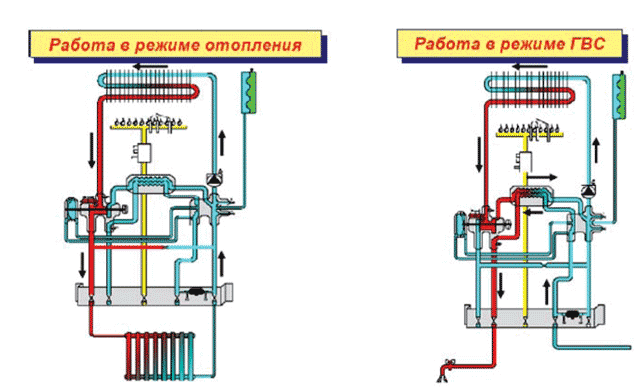

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

1. Газовая горелка.
2. Циркуляционный насос.
3. Трехходовой клапан.
4. Контур ГВС, пластинчатый теплообменник.
5. Теплообменник контура отопления.

• D — вход (обратка) отопительной системы для нагрева;
• A — подача готового теплоносителя для отопительных приборов;
• C — вход холодной воды из магистрали;
• B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Двухскатная крыша своими руками: пошаговый монтаж

ВАЖНО!
При подготовке к строительству двухскатной крыши своими руками стоит определиться с тем, будет она жилой или нежилой, учесть климатическую и ветровую нагрузку местности и разработать план, принимая во внимание габариты дома

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

• Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
• Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
• Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
• При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
• Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
• Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

Крыша двухскатная своими руками (чертежи и фото ниже):

Двускатная крыша своими руками пошагово: фото схемы

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Важные моменты

Люди, подбирая двухконтурный котел, ориентируются на стандартные требования – мощность, функционал, стоимость, производитель и т. д. Есть несколько моментов, о которых упоминают редко, но они очень важны.

Итак,:

1. Тип установки. Котел может вешаться на стену или ставиться на пол. Если в устройстве есть встроенный бойлер, то зачастую он имеет напольное исполнение. Это же касается и моделей мощностью более 30 кВт. Обычно настенные приборы имеют более компактные размеры и более легкий вес. Это обосновано с тем, что их предстоит вешать, а значит, на перекрытия будут испытывать повышенную нагрузку. Поэтому напольные модели нужно покупать тем, кто не может использовать стену, как опору, или, если планируется покупать очень мощное устройство.

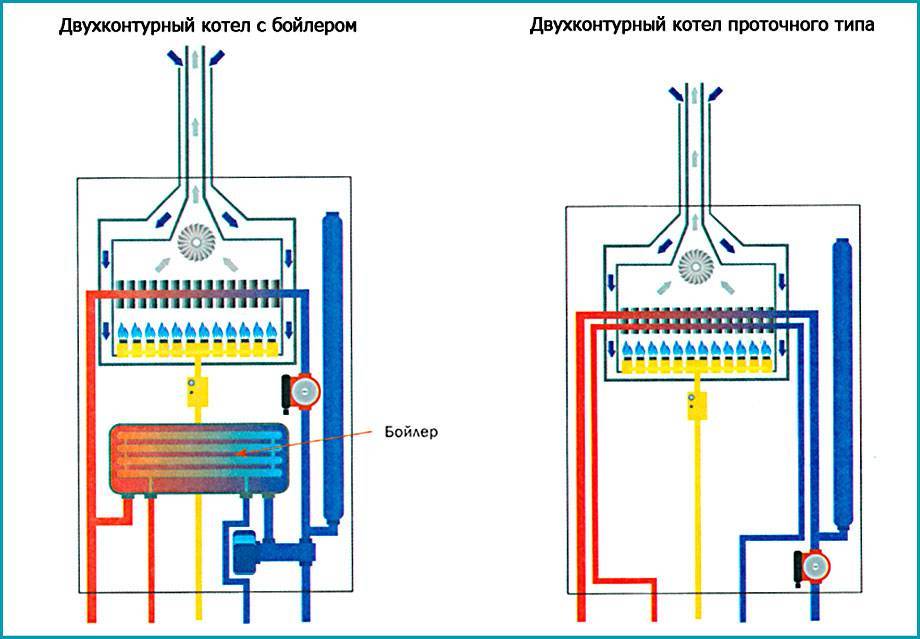

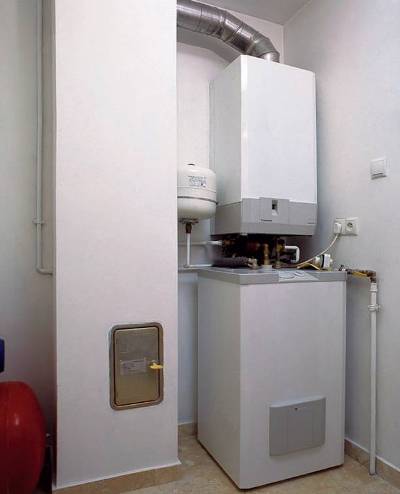

2. Встроенный бойлер. Это очень удобное дополнение. Обычно объема в 60-300 литров, хватает на 2-4 человека. Очень важны и привычки домочадцев. Если бойлер будет встраивать, то нужно подбирать его в соответствии с мощностью имеющегося котла. Обычно такие приборы изначально рассчитаны на определенные объемы бойлера. Поэтому этот нюанс нужно учитывать заранее.

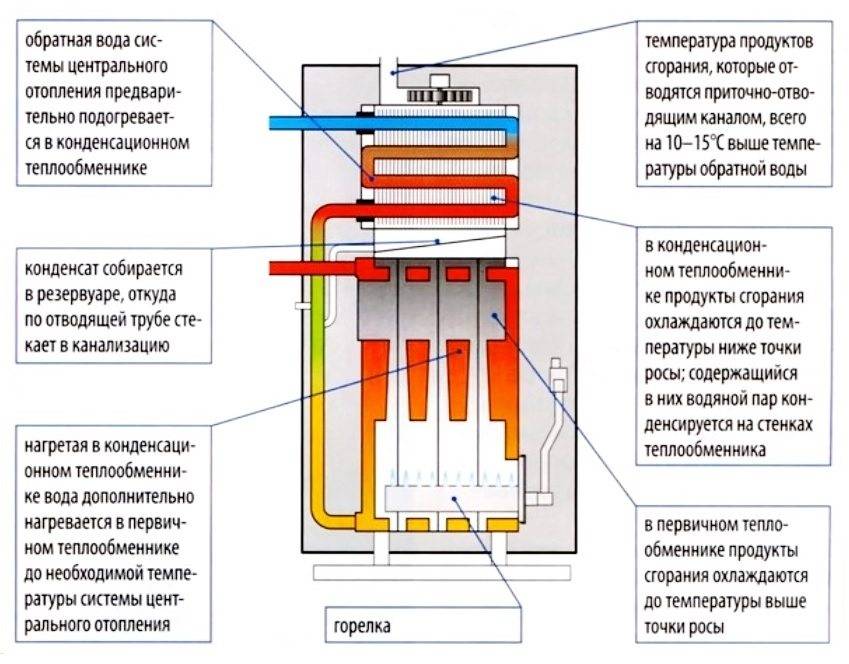

1. Обычный или конденсационный? Последние модели используют максимально всю энергию, которая производиться во время работы – даже ту, которая находиться в водяном паре. Поэтому их уровень КПД разительно больше (в среднем на 10%), чем у обыкновенных двухконтурных котлов. Соответственно, такие приборы потребляют меньше топлива, благодаря чему, окупаемость наступает быстрее.
2. Управление. Оно может быть ручным или автоматическим. Обычно при установке котла, ему изначально задаются определенные параметры. Регулятор температуры, которым в самом простом исполнении является механический термостат. Он включает горелку, когда теплоноситель начнет терять свою заданную температуру. Также он ее выключит, если значение станет выше положенного. В современных моделях управление осуществляется специальными программами, которые сводят к минимуму человеческое вмешательство. К тому же, они более «тонко» реагируют на температурные изменения в окружающей среде. Хотя изначально такие котлы стоят дорого, но в процессе эксплуатации они окупаются достаточно быстро. При желании, можно постепенно совершенствовать устройство, подключая к нему различные модули.

Важно! Перед каждым новым запуском, устройство должно быть осмотрено специалистами. Они проводят чистку и осмотр на наличие каких-либо неисправностей

Знание этих факторов поможет грамотно подобрать устройство.

Принцип работы котла с двумя контурами

Из названия понятно, что подобное устройство имеет все два контура. Первый контур предназначен для отопления. Второй – для обеспечения горячей воды. Принцип работы двухконтурного котла простой. По умолчанию используется первый контур. Во второй контур тепло не попадает. Для этого используется специальный клапан. Когда включается горячая вода, клапан не даёт теплу попасть в систему отопления. Вместо этого оно поступает во второй контур и нагревает воду. Когда вода выключается, снова работает только отопление. То есть горячая вода используется по востребованию и в остальное время перерасхода газа не наблюдается

Виды горелок

Все двухконтурные модели оборудуются атмосферными горелками, они могут быть:

1. Одноступенчатыми. Для поддержания установленной температуры горелка может тухнуть и зажигаться, у неё нет промежуточного положения. Такой принцип работы сложно назвать надёжным.
2. Двухступенчатыми. Горелка может работать на 100% и 50–60% мощности. Автоматика самостоятельно поддерживает заданный режим и контролирует мощность.
3. Модулируемыми. Это самые экономичные и надёжные горелки, которые способны самостоятельно поддерживать необходимую мощность. Ещё один плюс — расход топлива снижается на 10–15%.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

• Чертеж примыкания крыши к парапету;
• Чертеж примыкания крыши к парапету без прижимного профиля;
• План используемой крыши;
• План соединения скатов;
• План ливневой канализации;
• Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.

Типичная схема двухконтурного газового котла отопления

Рассмотрим типичную схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30:

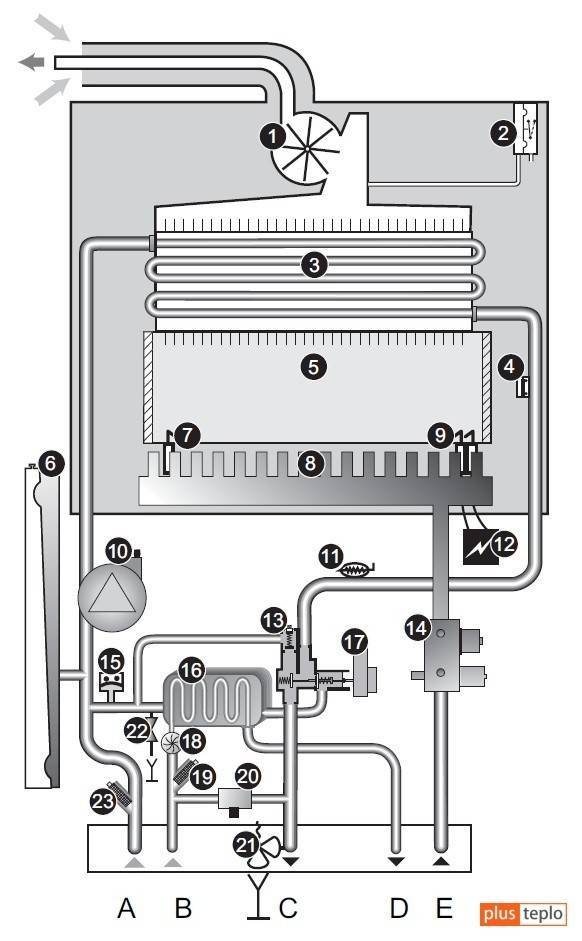

Котел Saunier Duval Themaclassic F 30 (схема)

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Камера сгорания газа. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод поджига. 10.Циркуляционный насос. 11. Датчик температуры теплоносителя. 12. Блок поджига. 13. Байпас. 14. Газовый узел. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трёхходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство подпитки водой системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Фильтр отопления.

A — Вход воды из системы отопления. B — Холодная вода. C — Выход воды в систему отопления. D — Выход ГВС. E- Газ.

Принцип работы двухконтурного котла отопления с двумя теплообменниками

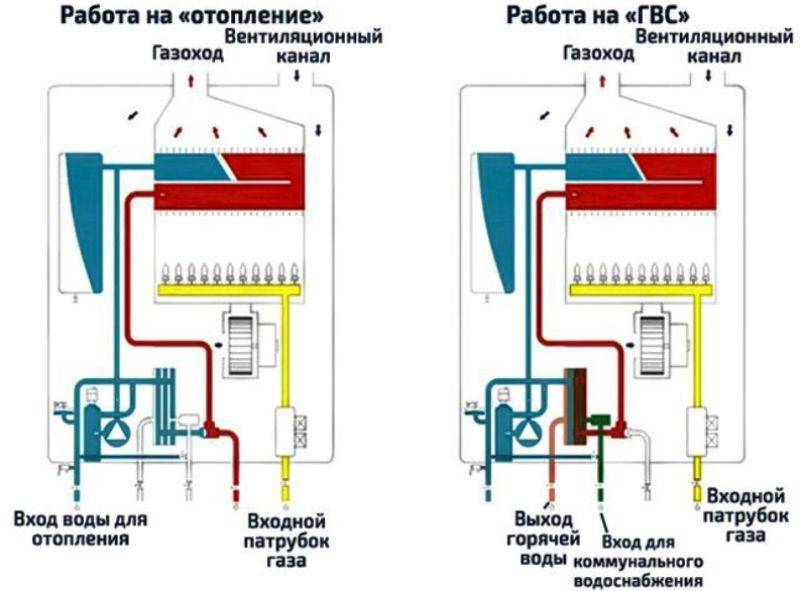

Когда двухконтурный газовый котел отопления работает в режиме «отопление», в нем происходят такие процессы.

• Газовая горелка греет первичный теплообменник,
• Теплообменник передает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попадание теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел через обратную линию.

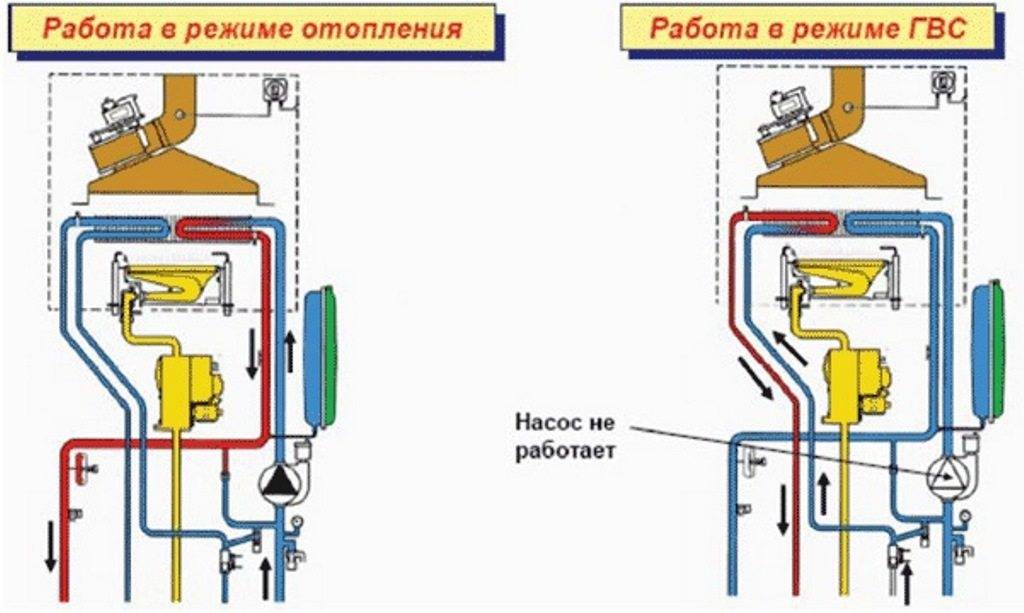

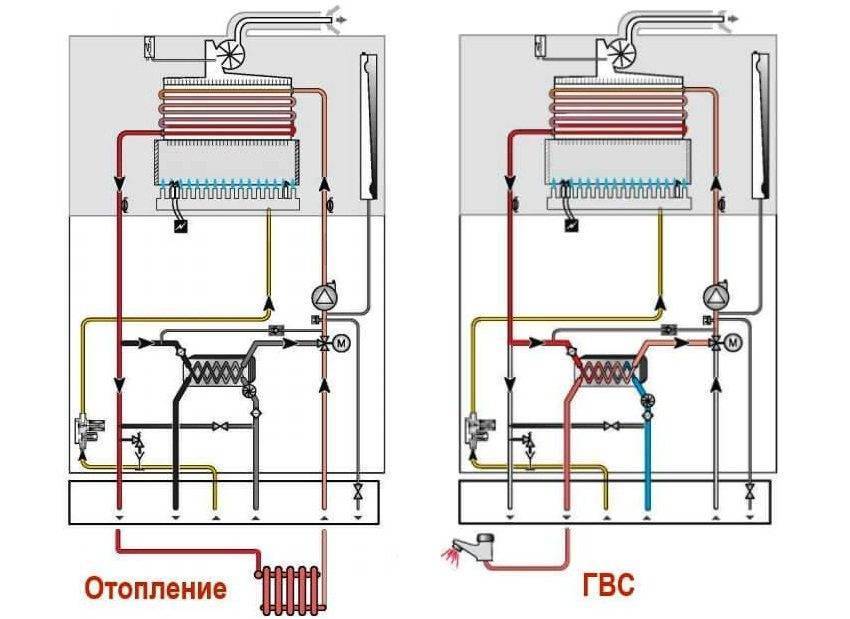

Схемы работы котла в режиме отопления и ГВС

Работа двухконтурного газового котла в системе ГВС (горячего водоснабжения)

• Газовая горелка, нагревает первичный теплообменник,
• Теплообменник передает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует через вторичный теплообменник, нагревая его.
• Водопроводная холодная вода, проходя через вторичный теплообменник, нагревается и «уходит» в линию горячего водоснабжения.

Преимущества котлов отопления с раздельными теплообменниками:

• Первичный теплообменник менее подвержены коррозии и образованию на нем налета (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «нападению» «агрессивной» водопроводной воды. Соли, входящие в ее состав, со временем засоряют его, и теплообменник выходит из строя.

Недостатки котлов отопления с различными теплообменниками: более высокая стоимость в сравнении с битермическими.

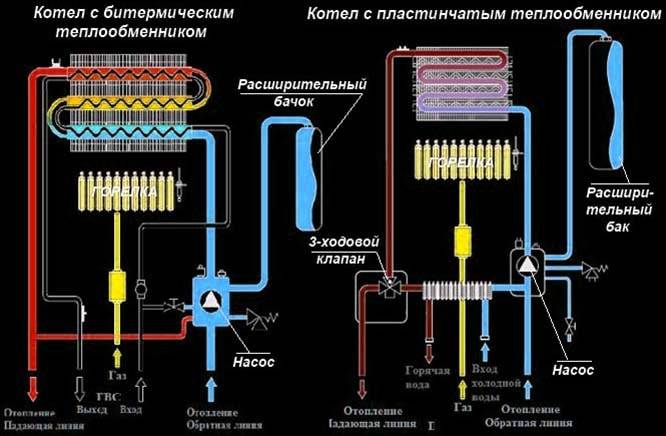

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

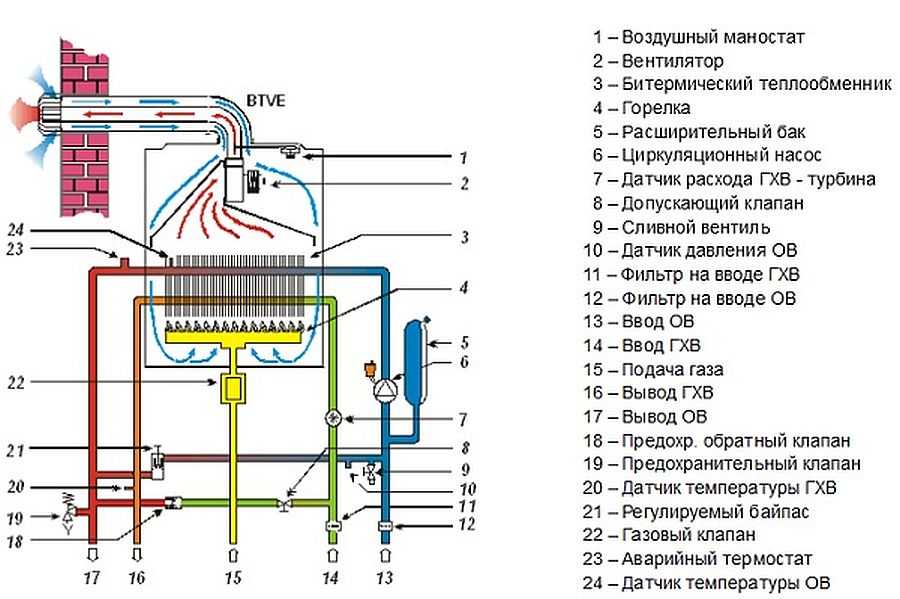

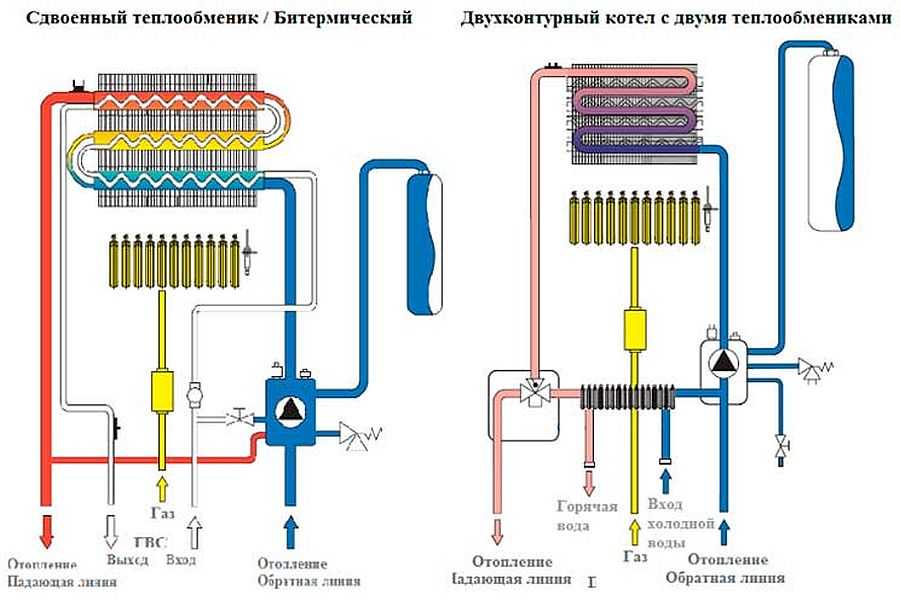

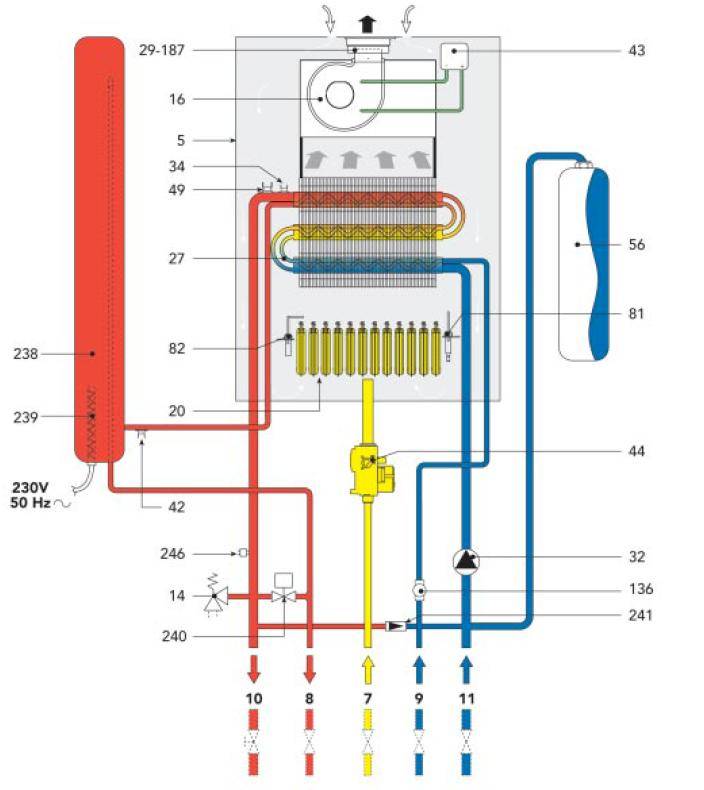

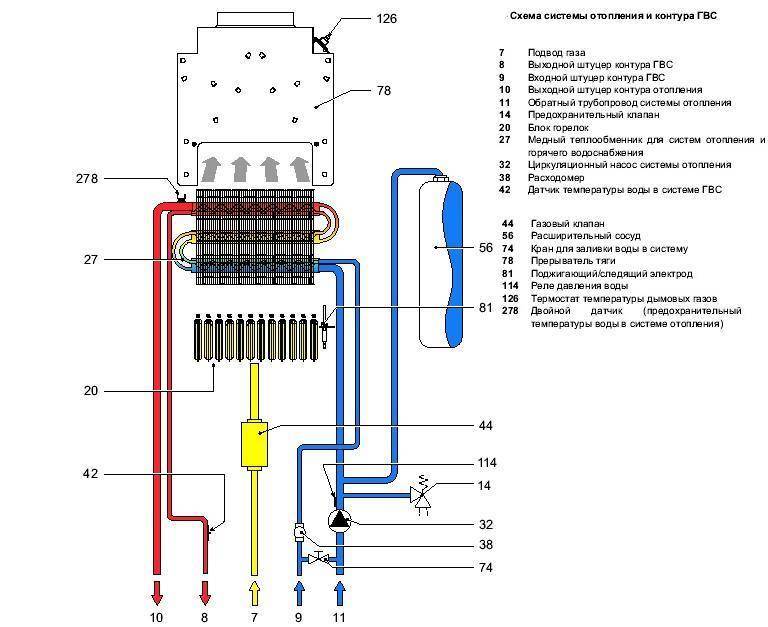

Схема двухконтурного котла с битермическим теплообменником

При работе котла в режиме горячего водоснабжения газовая горелка прогревает теплоноситель, находящийся во внешнем контуре. А уже от него нагревается проточная водопроводная вода, находящаяся во внутренней трубе теплообменника.

Преимущества котлов с битермическими теплообменниками: более низкая стоимость чем котлов с раздельными теплообменниками.

Недостатки: повышенная термическая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Работа контура ГВС

Устройство двухконтурного котла заключается в том, что в летнее время его можно использовать как газовую колонку. Как работает двухконтурный газовый котел летом? Котел активируется из режима ожидания после открытия водопроводного крана. Это происходит из-за замыкания реле давления.

Расход воды для этого нужен не более 2,5 литров. В результате команды автоматики происходит розжиг и постепенно увеличивается подача газа. На открытие крана также реагирует трехходовой клапан, перекрывая отопительный контур. Далее из первичного теплообменника вода подается во вторичный, где и нагревается.

После того как вода в теплообменнике нагрелась до нужной температуры, оборудование начинает работать на меньшей мощности и просто регулирует плавное нагревание. Газовая горелка активируется, если температура понизилась на 1 градус.

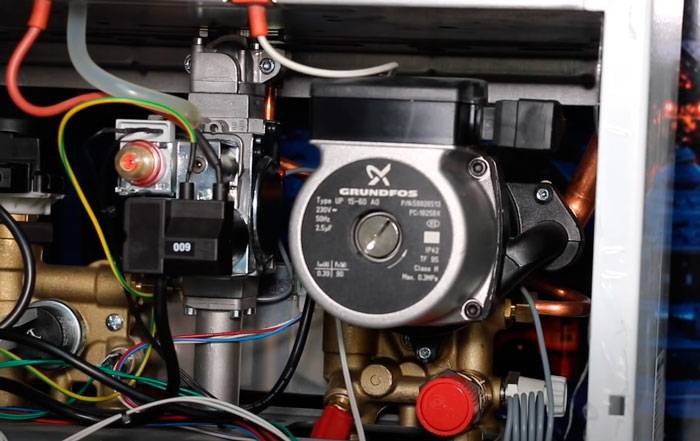

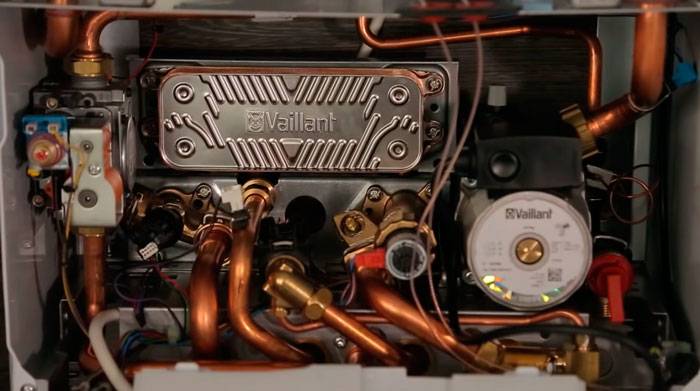

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

1. Газовая горелка.
2. Циркуляционный насос.
3. Трехходовой клапан.
4. Контур ГВС, пластинчатый теплообменник.
5. Теплообменник контура отопления.

• D — вход (обратка) отопительной системы для нагрева;
• A — подача готового теплоносителя для отопительных приборов;
• C — вход холодной воды из магистрали;
• B — выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Схема двухконтурного котла позволяет производить горячую воду и нагревать ее для отопления только в отдельных режимах.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.
