Как сделать дровокол

Гидравлический колун «Горыныч»

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

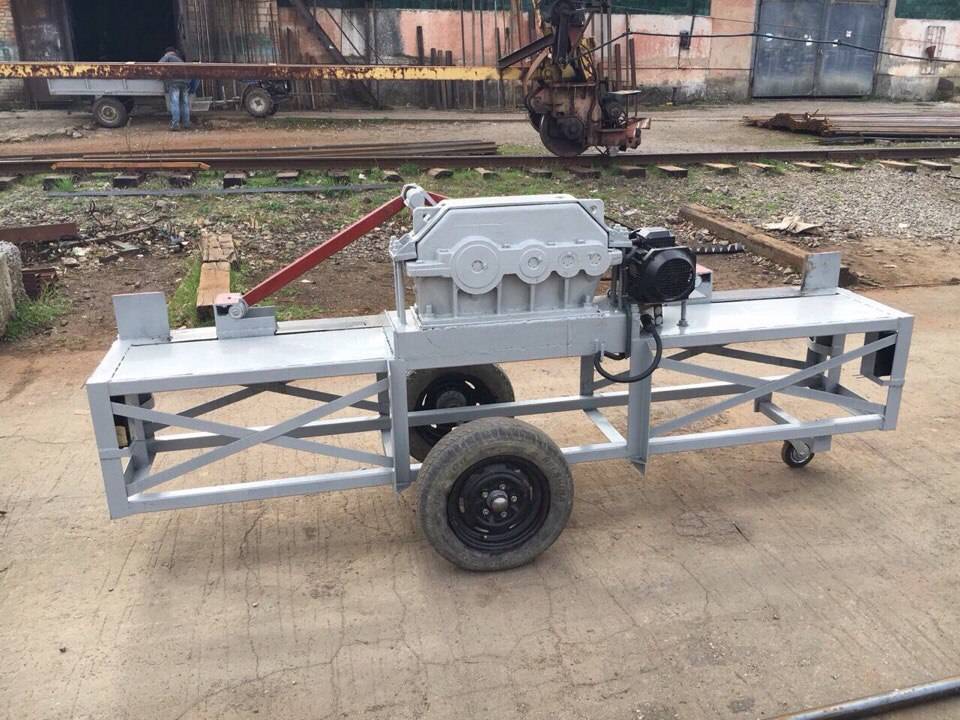

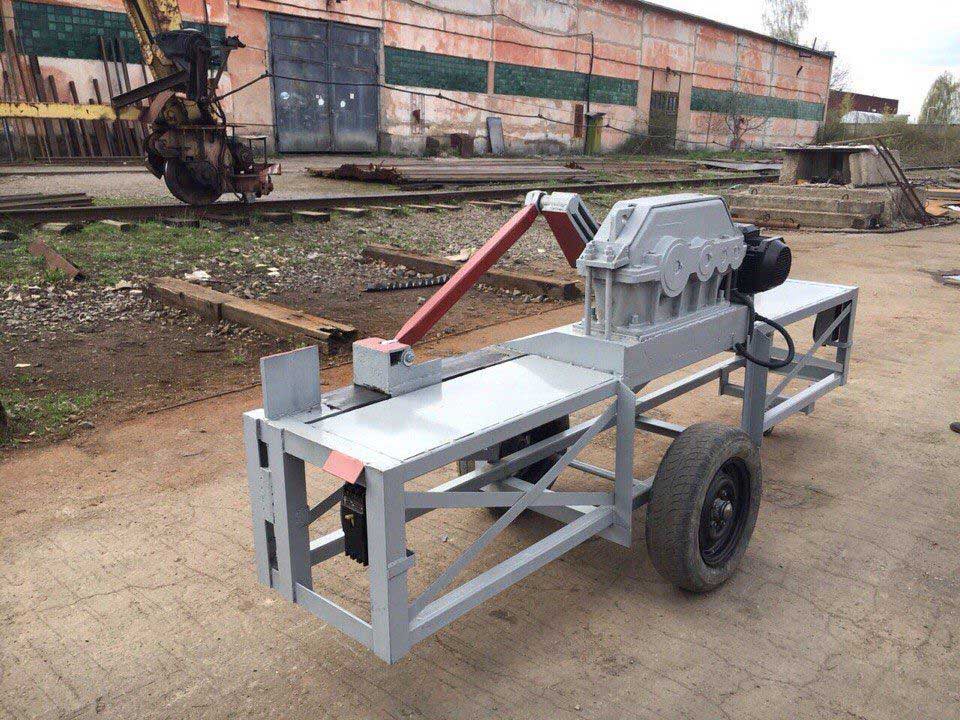

Дровокол «Горыныч» 6Т и его технические характеристики.

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Изучите смету, которая представлена ниже.

Стоимость указана средняя и может варьироваться в зависимости от магазина и региона.

Цены начинаются от 100 000 рублей. Какие-то мало известные и маломощные агрегаты можно найти и дешевле. Максимальная цена равна 250 000 руб. Но для бытовых нужд пойдут модели до 150 000 рублей, к ним относятся Горыныч 6Т и Горыныч 220. Последняя модель электрическая.

ВСЕ ПЛЮСЫ И МИНУСЫ ВИНТОВОГО ДРОВОКОЛЬНОГО СТАНКА

Плюсов у такого механизма немало:

• распространённость комплектующих делает его доступным в производстве и дальнейшем ремонте;
• механизм удобен в работе: с ним легко совладает и женщина, и пенсионер;
• также дровокол универсален: подходит для заготовки дров, вне зависимости от типа древесины и размеров чурбачков;
• скорость заготовки дров при использовании дровокола увеличивается в несколько раз;
• в отличие от ручного труда, механизация процесса снижает усталость, позволяет выполнять большие объёмы работ в короткие сроки без последствий для организма.

Но важно учитывать, что дровокольный станок не обеспечивает полную автоматизацию процесса заготовки дров, поэтому хоть небольшая усталость, но всё же будет. Также очень важно отметить, что механизм у этого станка открытый, поэтому несоблюдение техники безопасности может стать причиной получения серьёзных травм.

Что понадобится для сборки дровокола

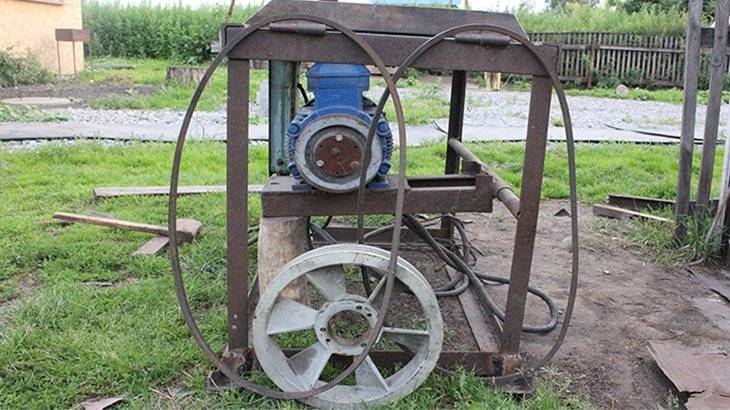

Основой для моего станка послужил старый деревообрабатывающий станок. Из него я взял корпуса и электрику. Также от него в ход пошёл и электродвигатель мощностью 5 киловатт на 1400 оборотов в минуту.

В качестве стола для дровокола я использовал стол от старой циркулярной пилы. Поскольку привод решил организовать на ременной передаче, дополнительно мне пришлось купить 2 шкива. Их я нашёл на ближайшей приёмке металла — цена за два шкива составила 1000 рублей. На мотор был установлен шкив диаметром 160 мм, а на вал — 340 мм.

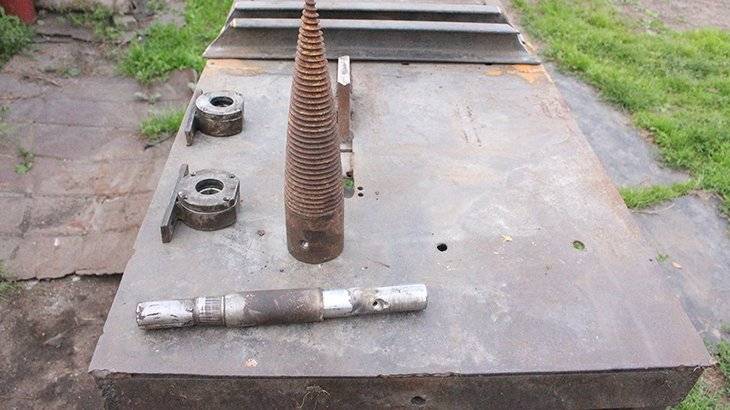

Сам вал и «морковку» пришлось заказывать у токаря. Обошлось это удовольствие мне в 600 рублей.

Теперь немного про конусный винт-«морковку». Некоторые «специалисты» рекомендуют вырезать деталь из подходящего по размеру конуса с помощью болгарки. Использование такой поделки в несколько раз может снизить эффективность дровокольного станка и отрицательно повлиять на его безопасность.

Поэтому единственным верным вариантом является заказ «морковки» у токаря. В качестве альтернативных способов можно попробовать поискать готовые конусы в интернете или в магазинах типа «всё для сада и огорода».

Как видно, изготовление дровокольного станка не требует использования редких и дефицитных деталей. Большую часть всех узлов и элементов дровокола вы легко можете найти в гараже у себя или же у своих знакомых.

И если я в качестве основы использовал старую циркулярку и деревообрабатывающий станок, то немалое число конструкторов используют следующие материалы:

1. вал необязательно заказывать у токаря: в большинстве случаев можно использовать подходящую по размерам ступицу от сельскохозтехники;
2. в качестве подшипников с корпусами идеально подходят опоры карданных валов автомобилей;
3. для станины используются профильные трубы и уголки, в качестве рабочего стола — стальной лист толщиной около 4 мм;
4. если запланировано использование ременной передачи, то необходим ремень подходящей длины и шкивы, если цепной — то цепь и звёздочки. И то и другое легко можно найти на авторазборах: могут подойти детали как от автомобилей, так и от некоторых моделей мотоциклов;
5. в качестве двигателя стоит использовать однофазный электромотор мощностью порядка 3,5-5 киловатт. Ведь редко на каких участках прокинуты трёхфазные электрические сети, а использование конденсаторов для запуска трёхфазных моторов от однофазной сети не всегда удобно и экономически выгодно;
6. для проводки можно использовать многожильные провода сечением не меньше 2,5 квадрата. Для их дополнительной защиты также можно взять гофротрубу;
7. обязательно устанавливаем выключатель (или магнитный пускатель) и УЗО;
8. также не забываем про наборы болтов, шайб, гаек и шпилек.

Большая часть всех необходимых деталей без труда приобретается на авторазборах, магазинах запчастей к автомобильной и сельскохозяйственной технике, электро- и бензо-инструмента.

Когда все необходимые комплектующие и узлы будут закуплены и подготовлены, можно будет переходить к завершающему этапу — сборке винтового дровокольного станка.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

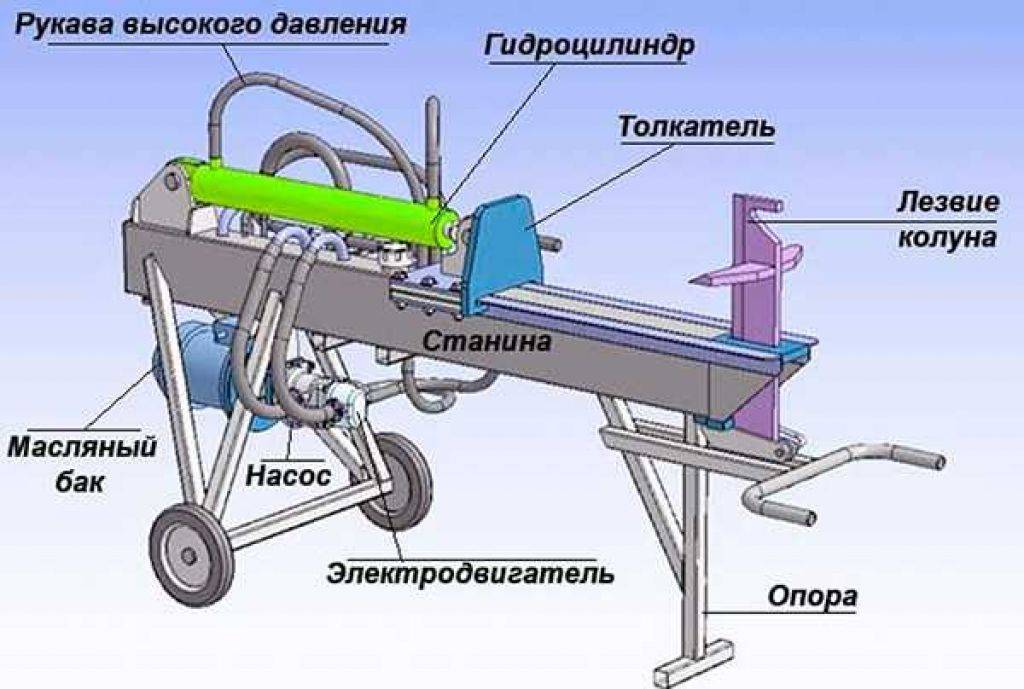

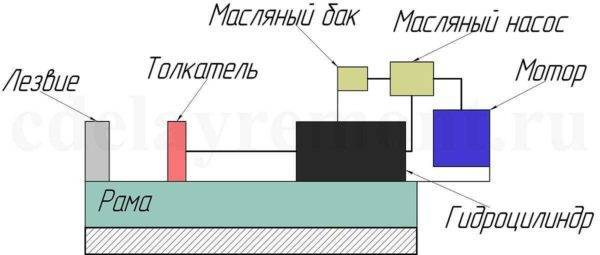

Дровокол гидравлического типа

Также своими руками потенциально можно собрать гидравлический высокоэффективный самодельный дровокол. Но финансово он получается очень затратным.

Для сборки потребуется:

• опорная рама;
• электромотор для вращения масляного насоса;
• гидроцилиндр и рукава высокого давления;
• распределитель усилий (дополненный ручным переключателем);
• бак с маслом;
• фильтр;
• железный толкатель, установленный на шток цилиндра;
• лезвие для колуна.

Лезвие обычно делают крестообразной формы для такого вида дровокола.

Агрегат может за счёт гидравлического узла создавать усилие около 4-10 тонн. Поэтому за один заход можно разложить и расколоть порядка 4-5 поленьев. Иногда больше.

Задача оператора заключается в том, чтобы укладывать древесину на станину и запускать в работу привод. Преимущество конструкции в том, что вероятность получить травму минимальная. Руки, как и одежда, находятся на безопасном расстоянии от подвижных частей дровокола.

Какой из представленных вариантов дровоколов выбрать, каждый решает для себя сам. При этом не стоит забывать, что любая конструкция по-своему сложная и имеет ряд нюансов и требований безопасности при сборке.

Приходилось ли работать с дровоколом? Какую конструкцию использовали? Насколько это необходимая вещь в хозяйстве? Собрать или купить готовый заводской агрегат?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Как самостоятельно сделать дровокол?

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• вал;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• УЗО;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

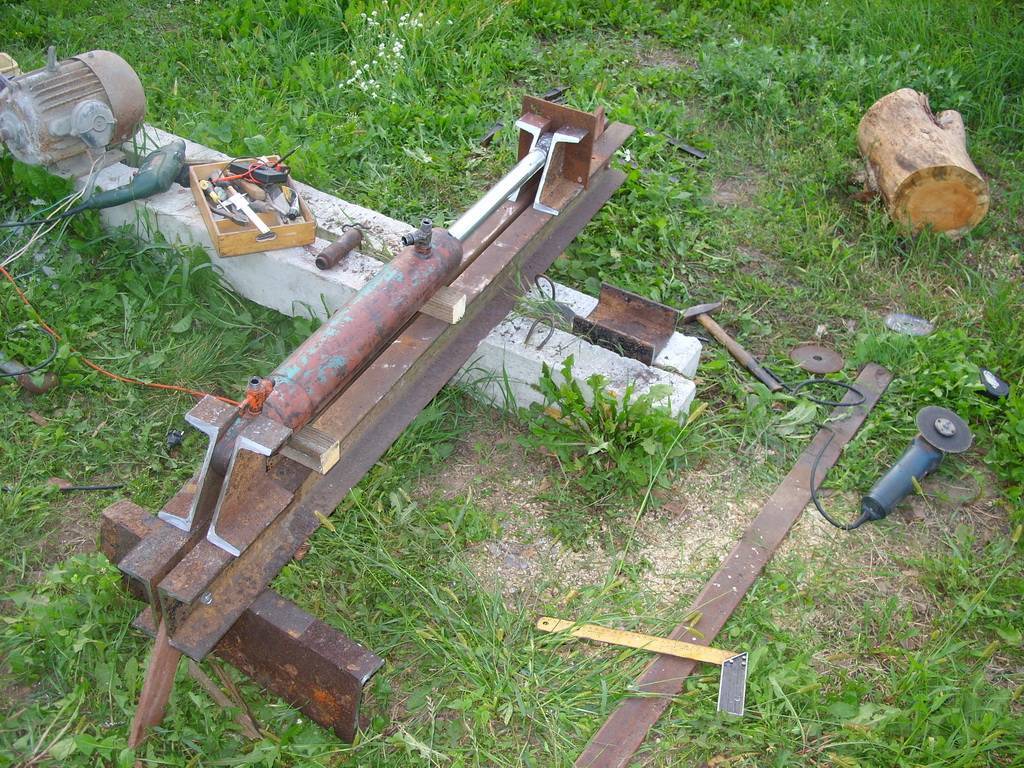

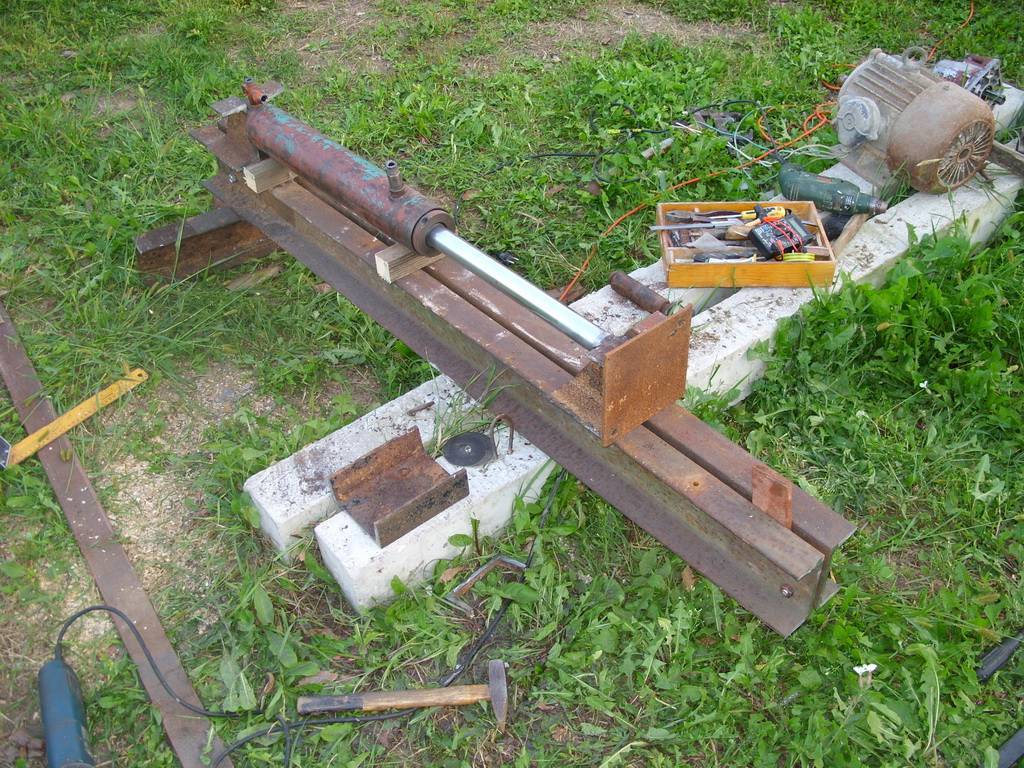

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

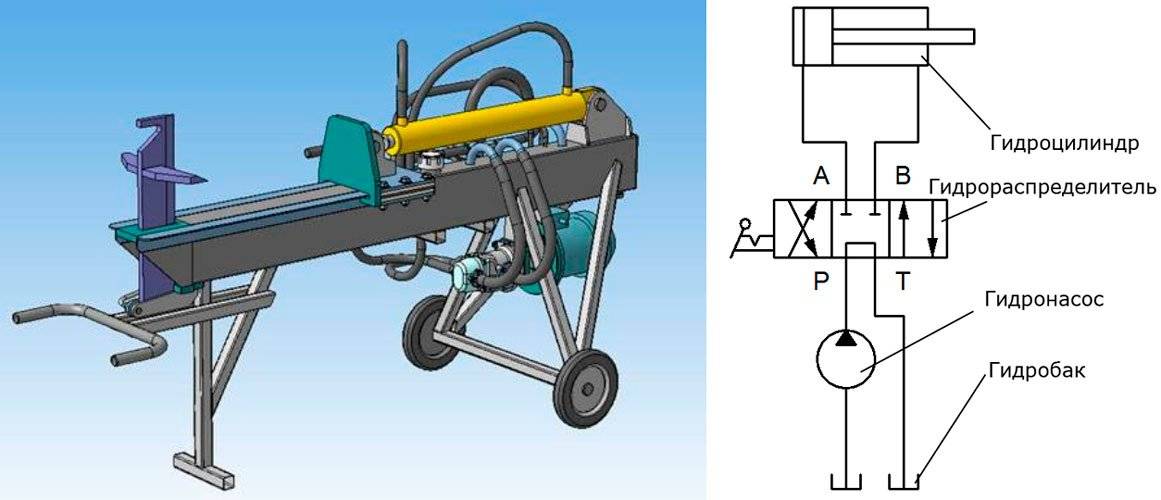

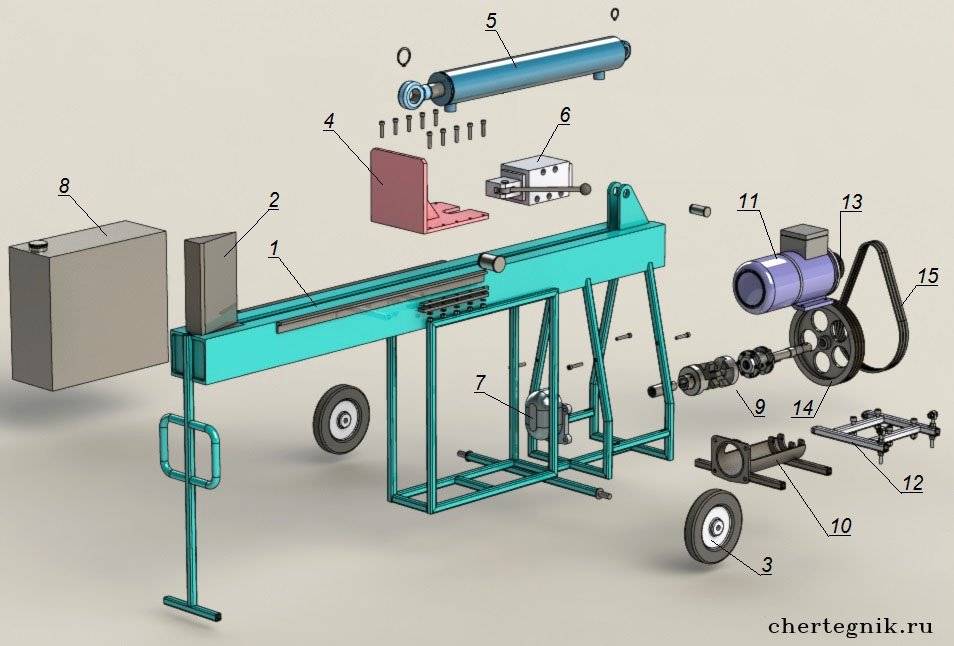

Чертеж для сборки гидравлического дровокола своими руками

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

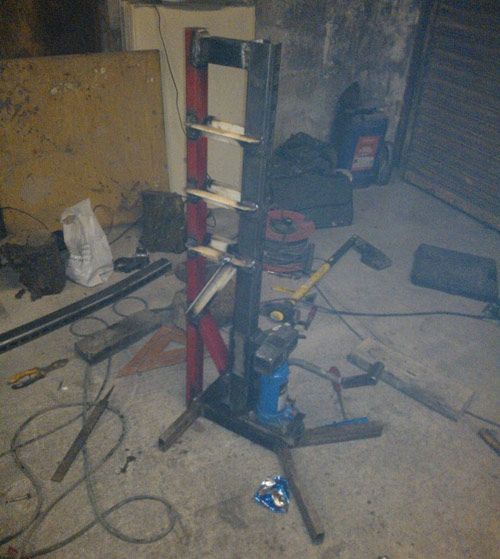

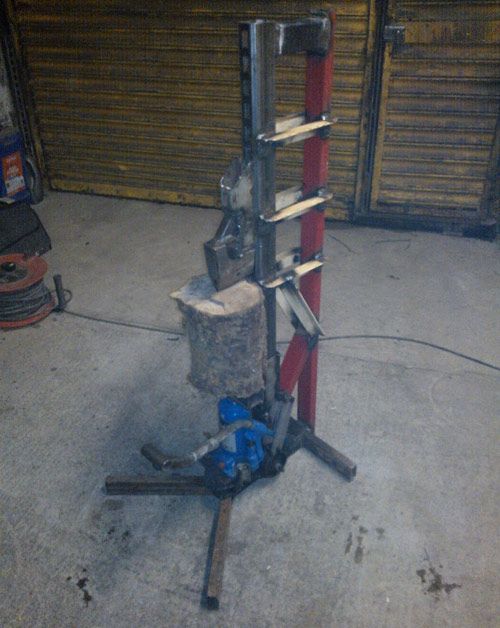

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

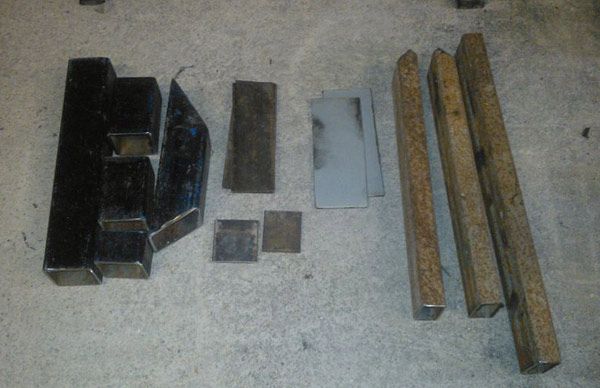

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

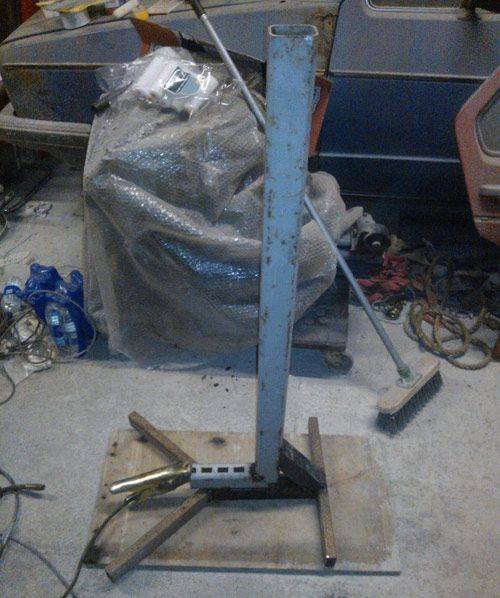

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Привариваем направляющую к платформе. Следите за качеством швов, они должны быть высокого качества и надежные. На обратную сторону навариваем косынку.

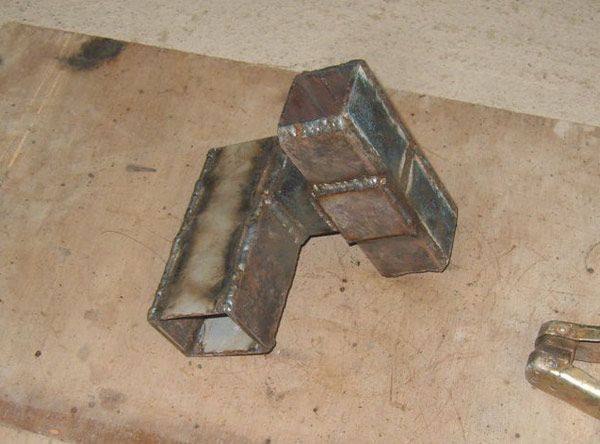

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

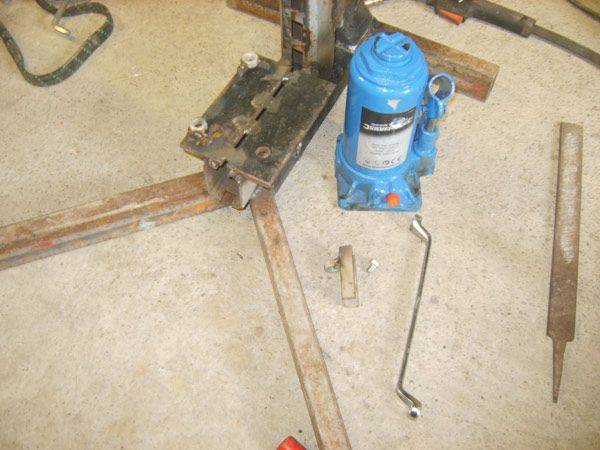

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо.  Но необходимо подготовить  хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

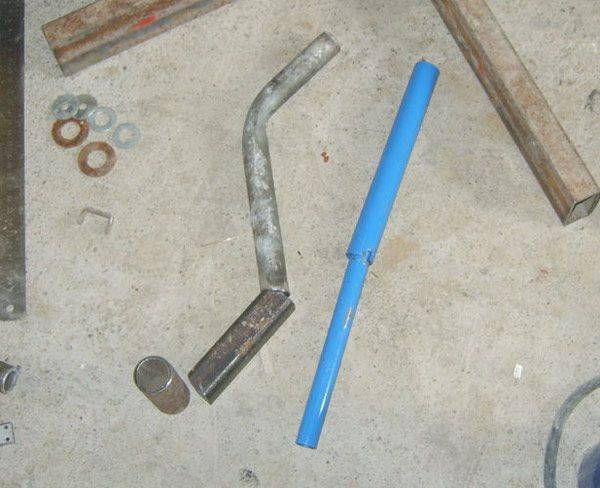

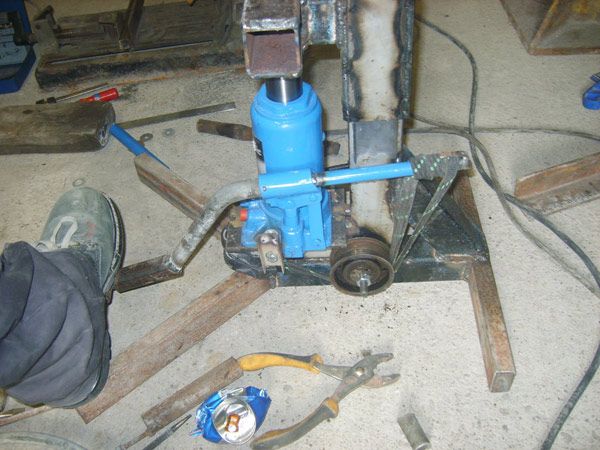

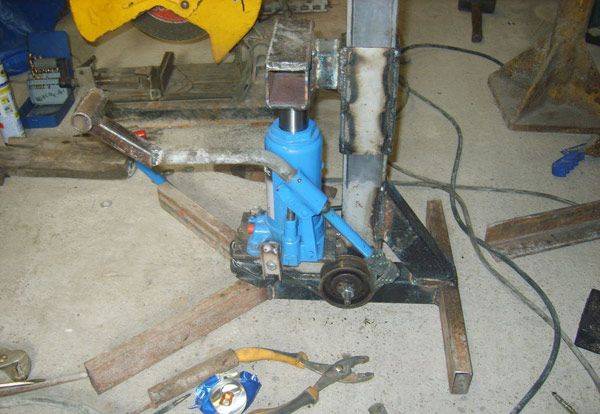

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

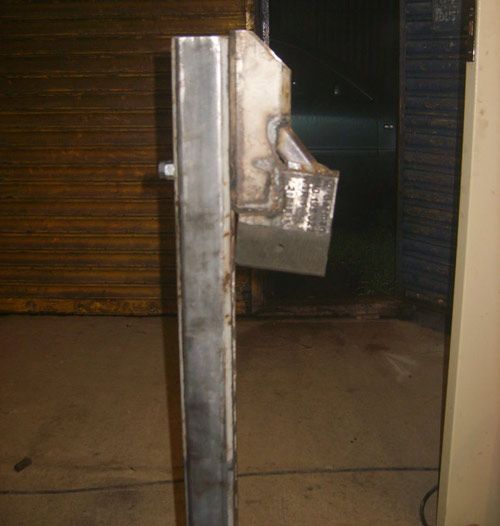

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Пристенный и переносной вариант

Если нужно построить пристенный дровяник на даче, то выбирать нужно северную сторону дома либо другой постройки. Дрова нельзя оставлять на солнце. Чтобы сушка была правильной, используется качественная вентиляция естественного типа. Во время строительства такого дровника необходимо учесть, что вода может затекать со стен основной постройки прямо на сами дрова. Такое допускать нельзя. Необходимо немного отодвинуть навес для дров от самой стены основного строения или установить крышу подходящей формы.

Оптимальный вариант экономии полезной площади

Что касается остального, то пристенный навес для дров повторяет все действия по строительству дровника отдельно стоящего типа и практически ничем не отличается по монтажным работам. Пристенный навес для дров обладает такой особенностью: конструкция немного заходит за дом или другую основную постройку. Такой вариант кажется очень простым, но если проявить фантазию, то получится сделать сооружение интересным.

Еще можно сделать переносной навес для дров. Существует множество готовых разновидностей подобных переносных конструкций, которые можно приобрести в специализированном магазине. Еще можно заказать различные кованые модели в мастерских. Они выглядят очень красиво. А можно и самостоятельно соорудить конструкции на свой вкус. Кованый из металла дровяник не получится сделать в домашних условиях, но можно проявить фантазию и изготовить навес из подручных средств. Свои задумки сможет осуществить каждый. Главное — продумать все нюансы.

К примеру, в качестве основы для создания необычного дровника может быть старая бочка. Сначала на ее корпусе необходимо все разметить. Обруч необходимо переместить молотком в центральную часть, где он в дальнейшем понадобится. Затем зафиксировать его в таком положении, для этого использовать саморезы. Можно выбрать красивые болты. Затем необходимо по разметке вырезать лобзиком выбранную форму. Места спиливания обязательно обработать штукатуркой. Электролобзиком необходимо еще вырезать фигурные ножки из доски. В отверстия, которые были просверлены, вставить ошкуренный старый черенок и закрепить его. Металлические элементы покрасить. Деревянные детали обработать цветным лаком полиуретанового типа либо морилкой. Такой дровник будет красиво смотреться возле камина.

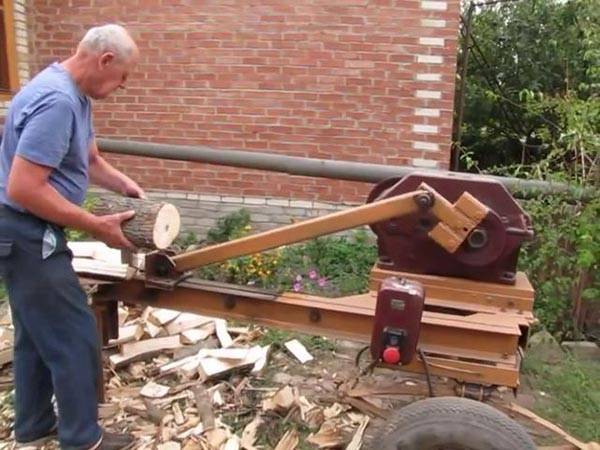

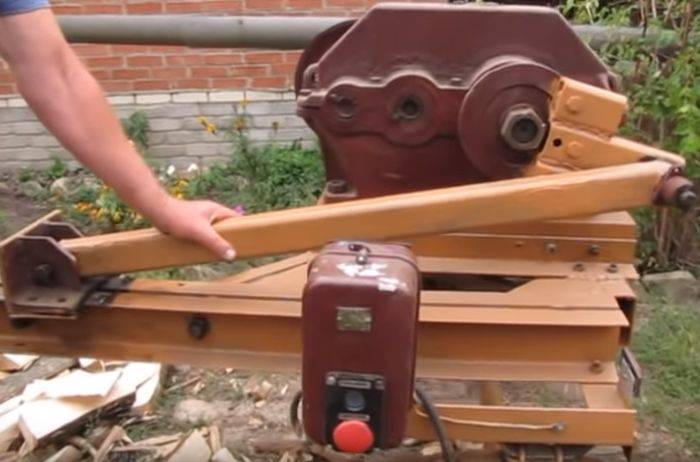

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

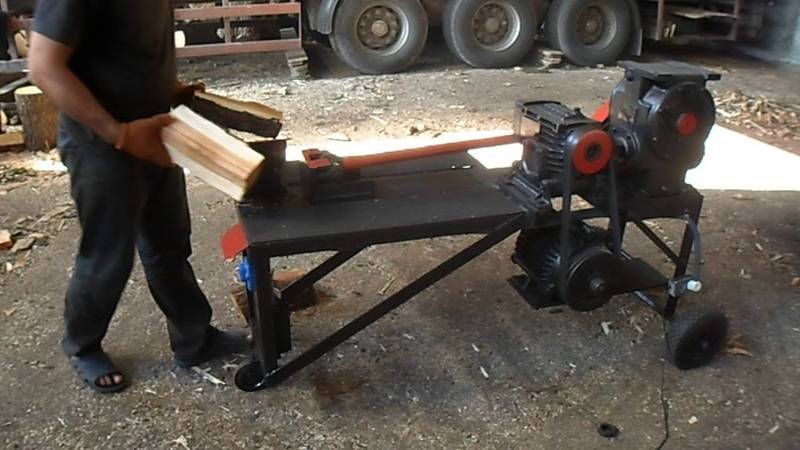

Винтовой (конусный)

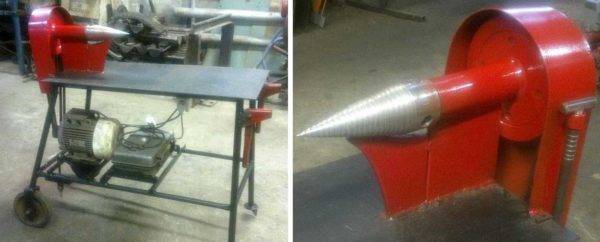

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

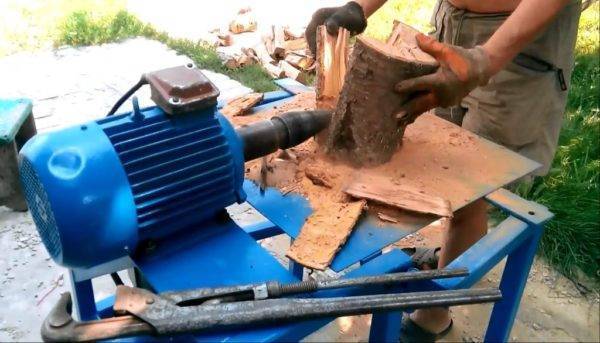

Конусный дровокол ускоряет заготовку дров

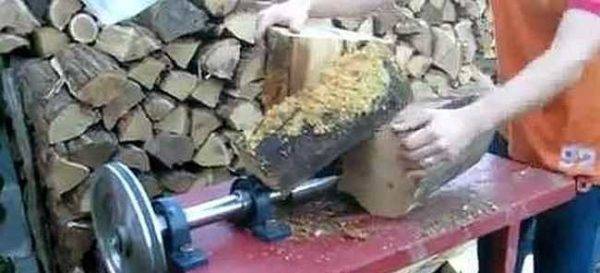

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

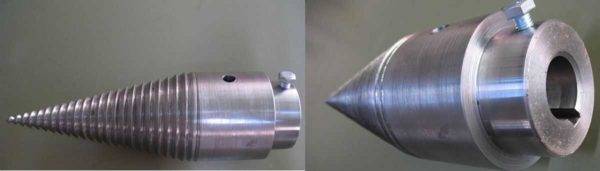

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

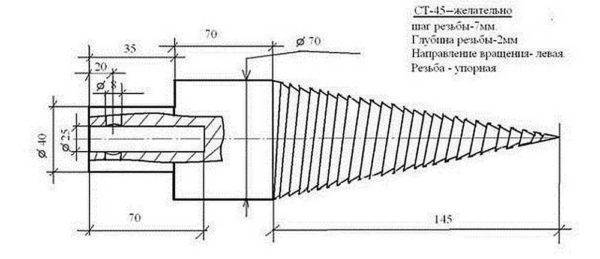

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

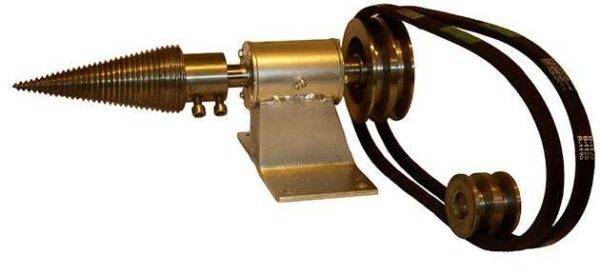

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

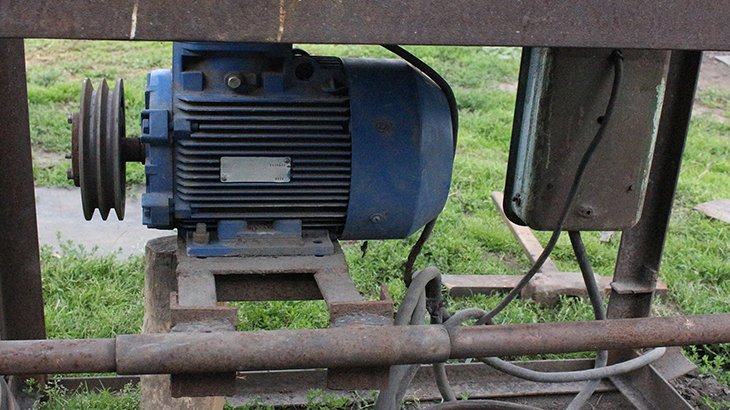

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

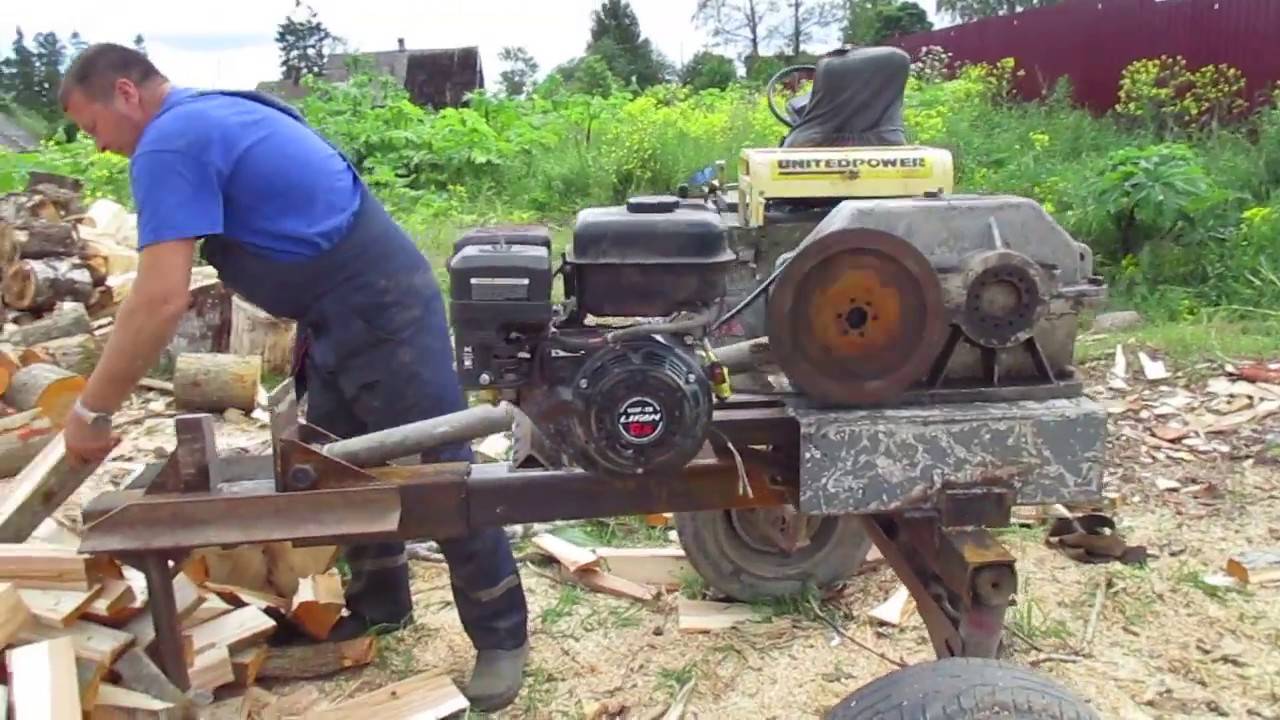

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

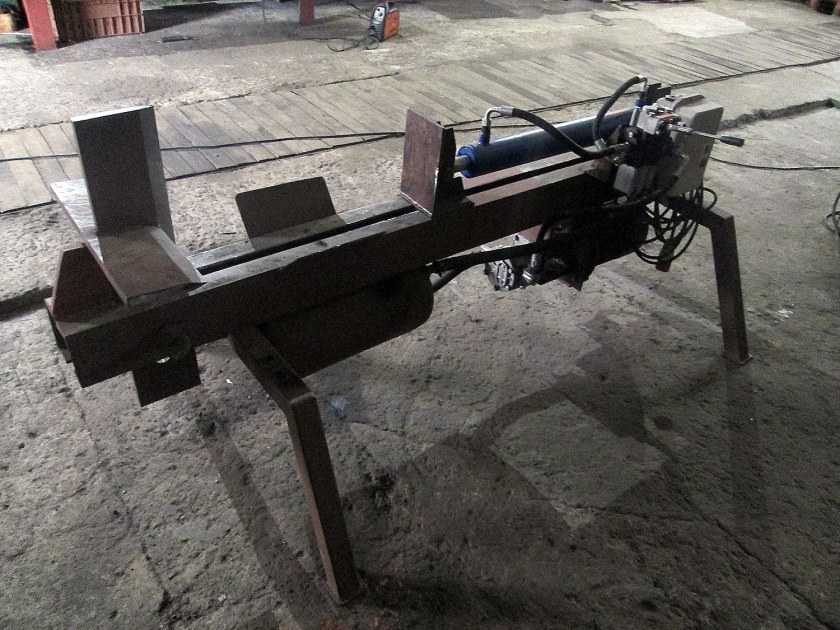

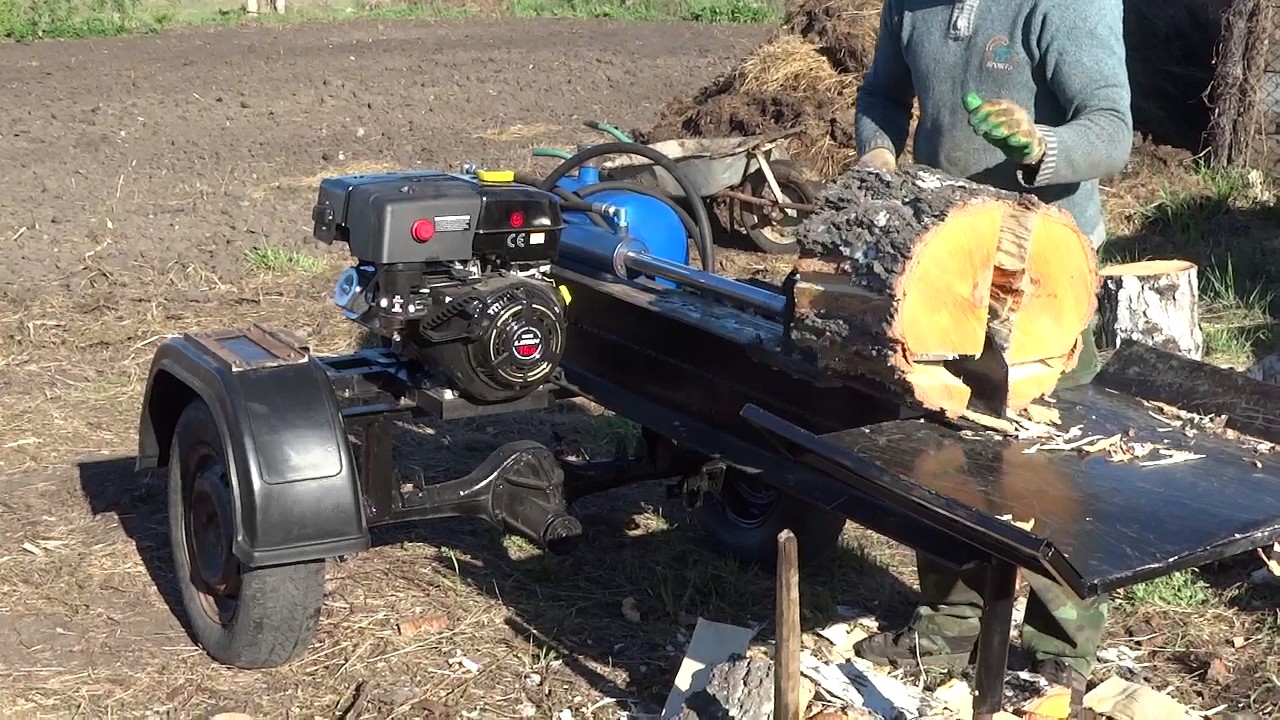

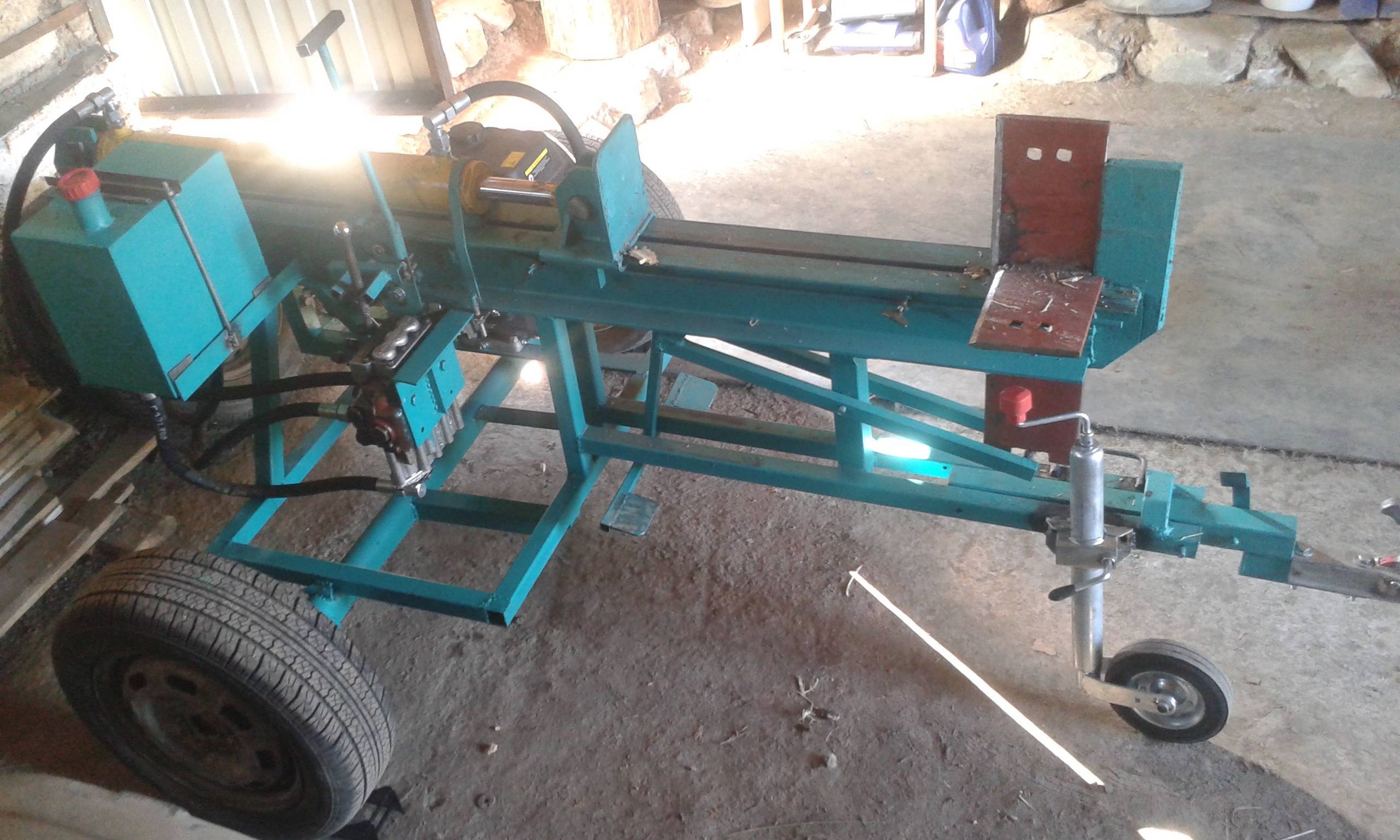

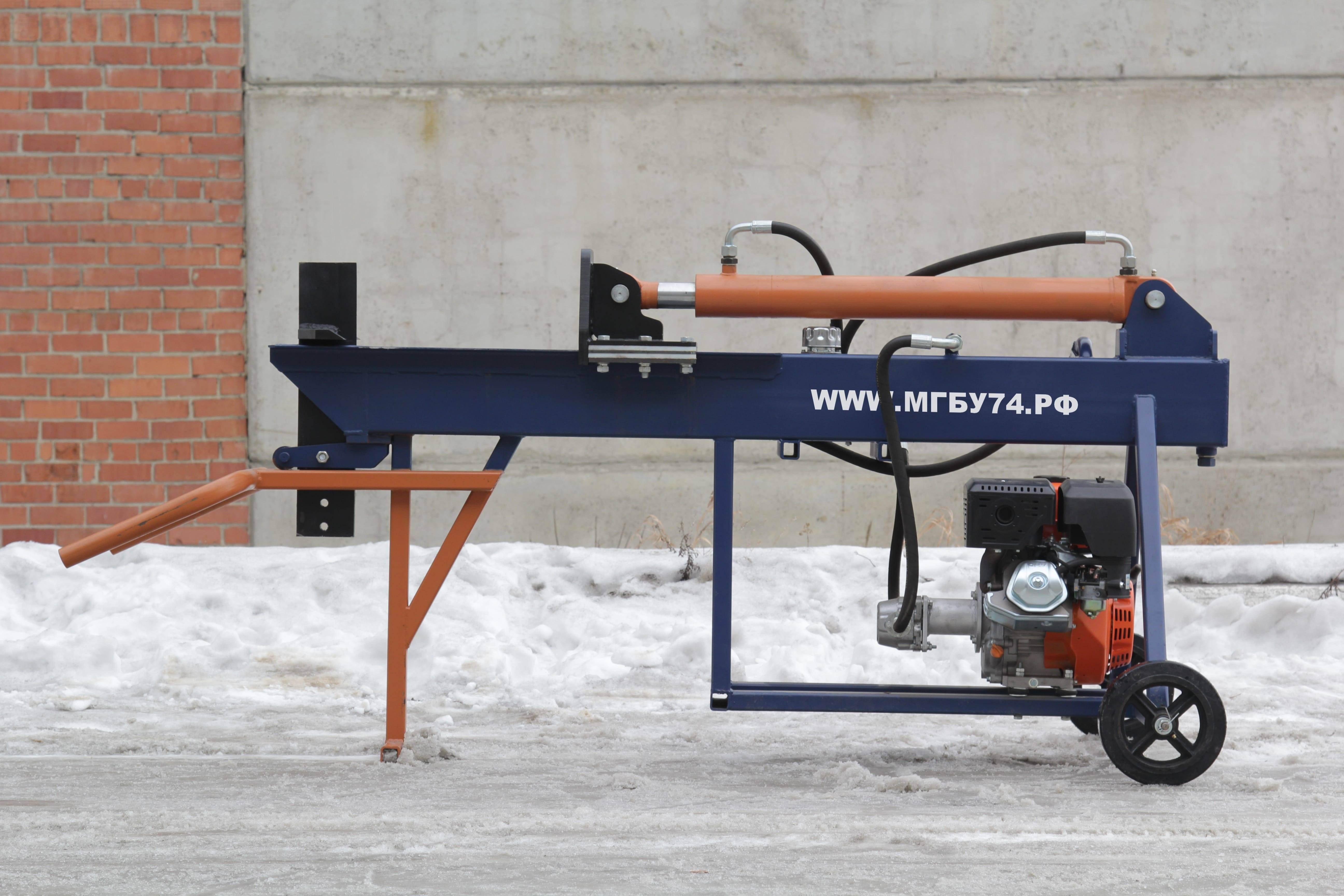

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

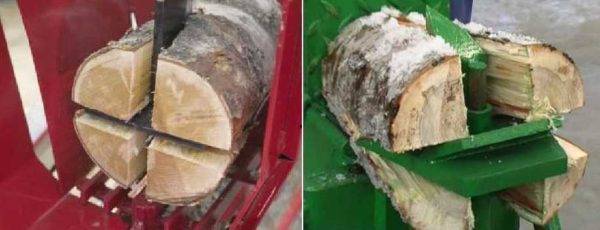

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

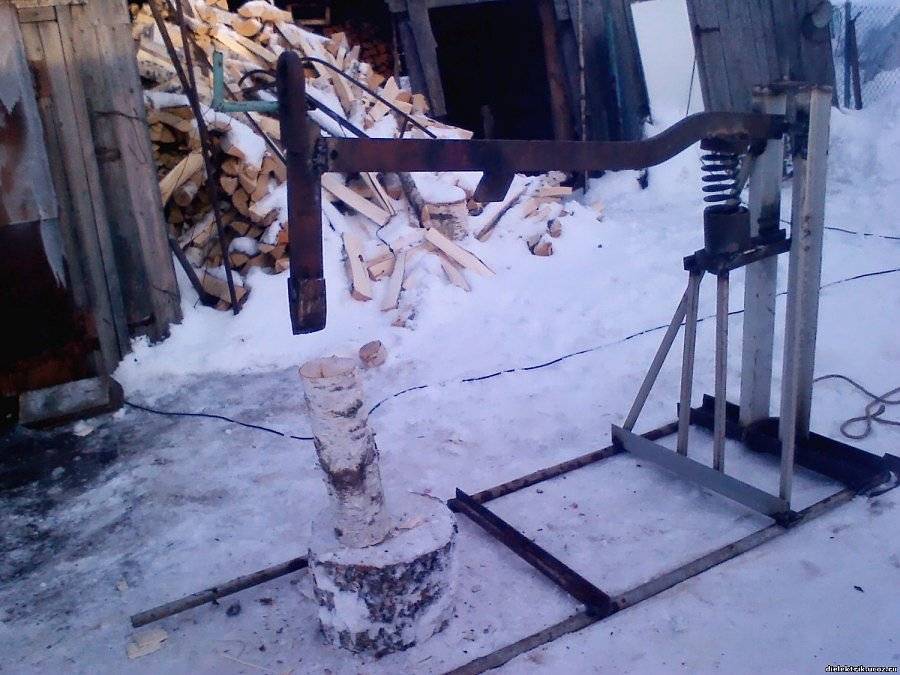

Механический дровокол на пружине

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола

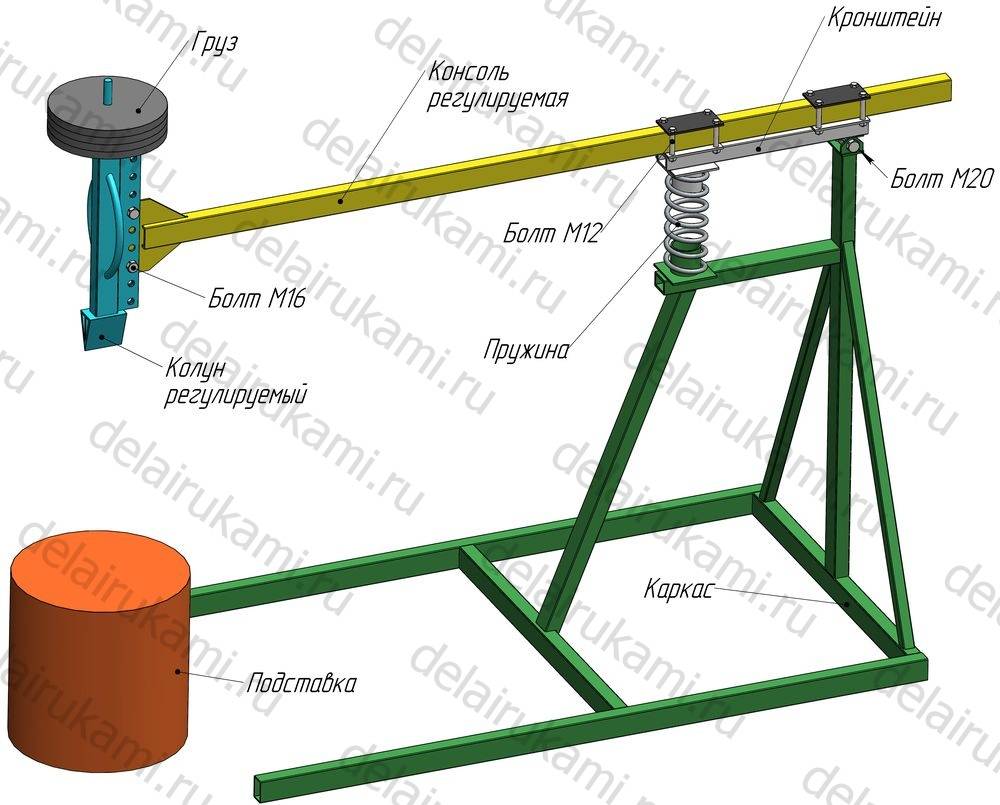

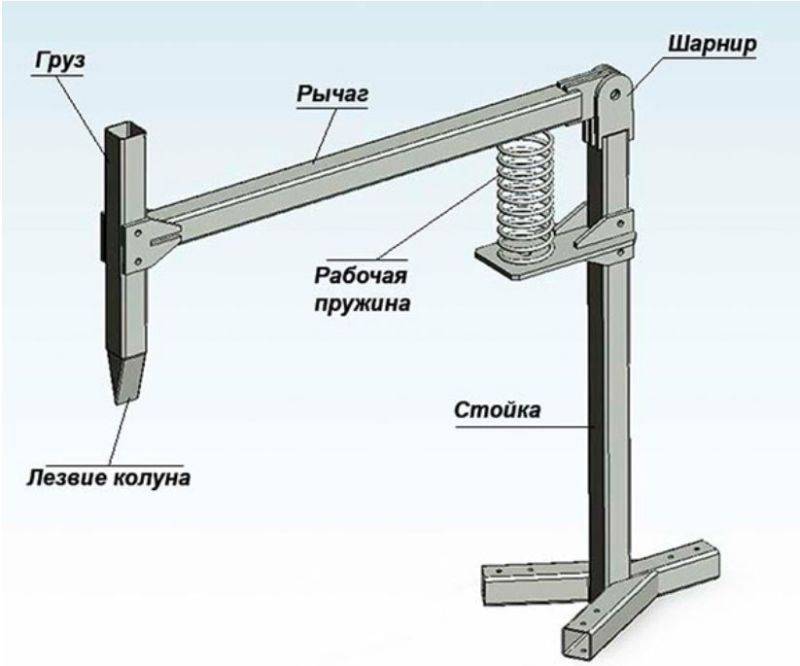

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила удара данного колуна зависит от массы его подвижной части. Чем больше масса колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых металлических частей, например приварить два куска рельсы. Главное, чтобы груз был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола. Чертеж дровокола. Чертеж каркаса. Чертеж каркаса. Чертеж колуна. Чертеж консоли. Чертеж кронштейна.
