Строительство домов из СИП панелей

Ценовой диапазон

Еще одним аргументом в пользу применения СИП может стать цена.

Цены на СИП относительно размерного ряда

Размеры панели, мм	Размеры OSB-3, мм	Размеры пенополистирола, мм	Вес панели, кг	Цена за ед., руб.	Сопротивление теплопередаче, м²·°C/Вт
2500×1250×118	2500×1250×9	2440×1190×100	39	2600	2,6
2500×1250×120	2500×1250×10	2440×1190×100	43	2800	2,7
2500×1250×124	2500×1250×12	2440×1190×100	49	3300	2,8
2500×1250×168	2500×1250×9	2440×1190×150	42	3000	3,7
2500×1250×170	2500×1250×10	2440×1190×150	46	3200	3,8
2500×1250×174	2500×1250×12	2440×1190×150	52	3300	3,9
2500×1250×224	2500×1250×12	2440×1190×200	54	3700	5,0
2800×1250×118	2800×1250×9	2740×1190×100	44	3360	2,6
2800×1250×120	2800×1250×10	2740×1190×100	48	3400	2,7
2800×1250×124	2800×1250×12	2740×1190×100	55	3450	2,8
2800×1250×168	2800×1250×9	2740×1190×150	46	3700	3,7
2800×1250×170	2800×1250×10	2740×1190×150	50	3800	3,8
2800×1250×174	2800×1250×12	2740×1190×150	57	3900	3,9
2800×1250×224	2800×1250×12	2740×1190×200	60	4100	5,0

Что представляется собой дом из СИП

Мы разберем основные преимущества, которые имеют дома из СИП, а затем затронем и недостатки. Оговорюсь сразу — анализ строится на качественных вариантах конструкций, дешевые подделки под СИП мы в расчет не берем, так как они не соответствуют даже минимальным требованиям безопасности и долговечности.

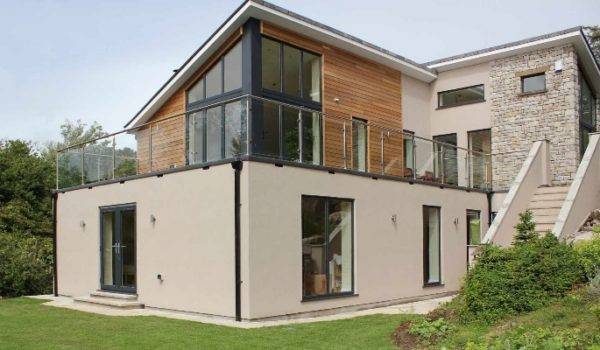

После отделки вы не отличите такой дом от других вариантов

Преимущества

Достоинств у рассматриваемого нами типа строений много:

Иллюстрация Описание

Высокие показатели надежности. На фото показана структура СИП-панели, она состоит из двух плит ОСП снаружи и изнутри и наполнителя из пенополистирола. Он обеспечивает отличные показатели теплоизоляции и заполняет внутреннюю полость полностью. В итоге получаются очень прочные и при этом достаточно легкие элементы, из которых можно строить и дачные домики, и дома для постоянного проживания.

Высокие теплоизоляционные характеристики. Чтобы не давать вам много скучных цифр, на фото показано сравнение толщины разных материалов при одинаковом показателе теплопроводности. Как видите, всего 160 мм СИП-панели сопоставимы с более чем полуметром древесины. Такие дома в полтора раза теплее, чем каркасные сооружения, утепленные минватой, это также следует учитывать.

Высокая скорость строительства. Домокомплект изготавливается на заводе и привозится на объект маркированным. Вам остается только собрать все элементы по принципу конструктора. Как показывается практика, на возведение строения уходит от одной до четырех недель. Это намного быстрее, чем любая классическая технология, будь то брус, блоки или кирпич. Чаще всего делается так: пока изготавливается домокомплект, вы делаете фундамент и подводите коммуникации, чтобы сэкономить время в дальнейшем.

Возможность реализовать проект любой степени сложности

Это очень важное преимущество, ведь вы можете воплотить в жизнь практически любую задумку. Производитель предоставит вам готовые проекты, а если вы не найдете ничего подходящего, то специально для вас разработают индивидуальное решение, учитывающее все ваши пожелания и предпочтения

Простота сооружения

Строительство можно производить и своими руками. Панели весят немного, и с 1-2 помощниками собрать одноэтажный дом не составит труда. Этот фактор позволяет сэкономить большие средства на строительной технике. Да и фундамент под такой дом сделать намного проще, ведь на него будет оказываться небольшая нагрузка в сравнении с другими вариантами.

Простота отделки. Если рассматривать строение изнутри, то на идеально ровную поверхность можно сразу крепить гипсокартон или клеить керамическую плитку. Никакая предварительная подготовка не требуется, максимум, что придется сделать – нанести грунт. Наружная отделка домов из СИП-панелей может производиться разными способами: от оштукатуривания и шпаклевки до обшивки сайдингом или любым другим материалом.

Разумная стоимость. Цена домокомплекта площадью примерно 100 квадратных метров составляет от 700 тысяч до полутора миллионов в зависимости от сложности конструкции и толщины панелей. Что касается дачных домиков, то они обойдутся еще дешевле, вариант на 30 квадратов стоит 300-400 тысяч рублей.

Недостатки домов из СИП

Есть у этого варианта и минусы, их тоже нужно разобрать:

• Горючесть. Хотя плиту ОСП и пенополистирол нельзя отнести к легковоспламеняющимся материалам, при высокой температуре они могут загореться. Но этот минус присущ всем вариантам из дерева, будь то СИП, каркасник, бревно или брус. При соблюдении элементарных правил пожарной безопасности можно не волноваться;
• Требовательность к сборке. Если при монтаже элементы были соединены некачественно, то через щели в дом будет проникать холод, а со временем из-за влаги в стыках может начать образовываться грибок. Именно поэтому рекомендуется покупать готовые плиты, а не резать их на месте, и все щели при их наличии сразу же заполнять монтажной пеной. Хорошая наружная отделка создаст дополнительный барьер для влаги и холода, поэтому она также должна быть надежной;

Чем точнее подгоняются панели друг к другу — тем надежнее получается дом

• Невысокие показатели звукоизоляции. При всех своих плюсах СИП-панели хорошо проводят звук, поэтому если вы строите дом недалеко от источников шума, то лучше дополнительно звукоизолировать его. Если дом двухэтажный, то перекрытие второго этажа тоже лучше дополнительно изолировать;
• Необходимость устройства системы вентиляции. В таких строениях вентиляция обязательна, так как стены не пропускают воздух. Заранее предусмотрите все коммуникации, чтобы потом не пришлось портить готовые перекрытия.

В доме из СИП следует заранее продумать систему вентиляции

Соединение панелей между собой и с другими конструктивными элементами

Качественное крепление СИП – это отсутствие мостиков холода, удобство сборки отдельных деталей, прочность их соединения. Каждый из основных конструктивных узлов имеет свои особенности.

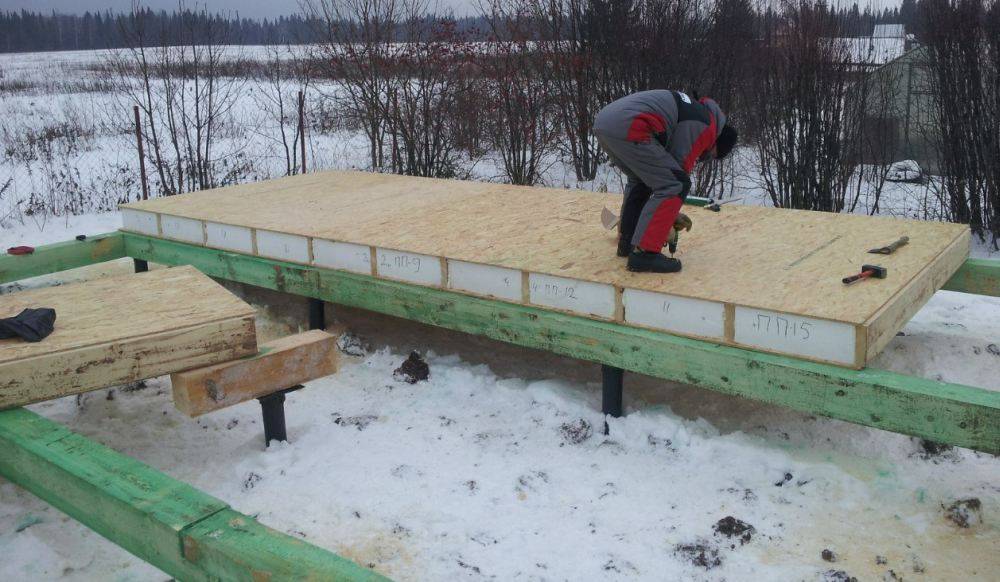

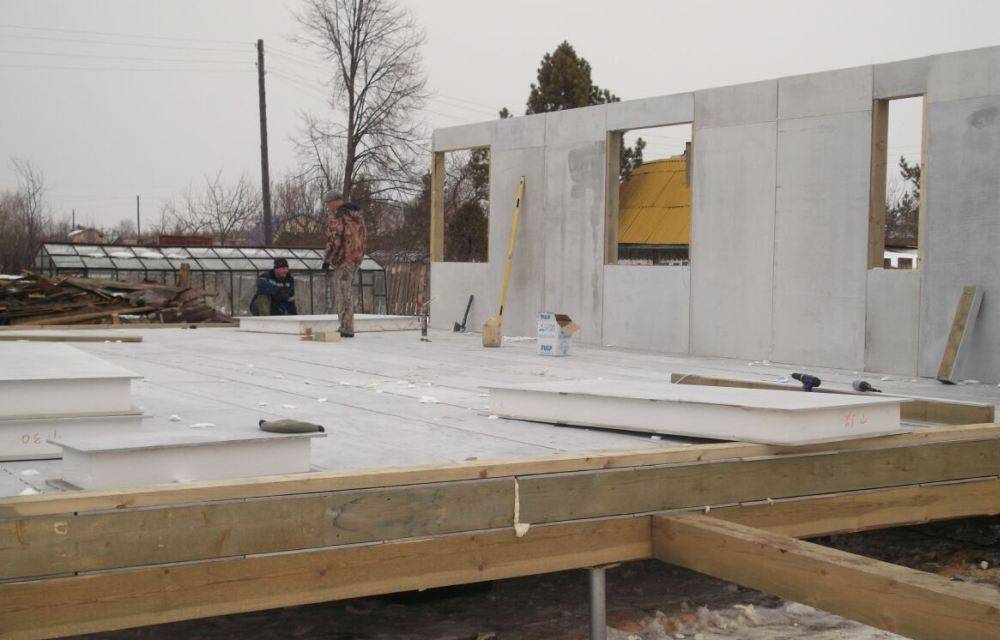

Крепление панелей к фундаменту

Для монтажа стеновых SIP к фундаменту сначала настилают на него гидроизоляцию (рубероид), закрепляют доски обвязки (ДО).

После этого укладывают панели перекрытия. Их фиксируют на основании с помощью анкеров. Расстояние между крепежами не должно превышать 2 м.

Монтаж этого вида СИП панелей происходит следующим образом:

• Саморезами диаметром 4,8 мм и длиной 95 мм соединяют перекрытие с досками обвязки.
• Саморезами 3,1х50 мм фиксируют стеновую панель к ДО. Расстояние между крепежами не должно превышать 150 мм.

В процессе монтажа проверяют ровность крепления СИП строительным уровнем.

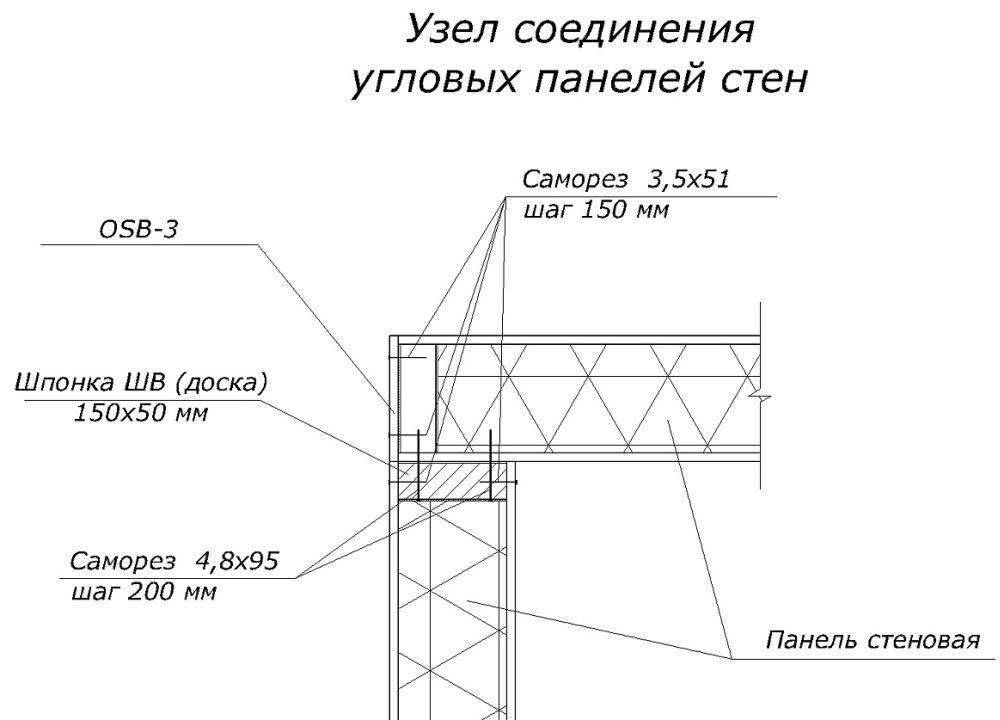

Угловое соединение стеновых элементов

В наружных и внутренних углах (90°) панели стыкуют между собой, используя деревянные шпонки. Обычно это доски толщиной 50 мм, шириной 150 мм. Альтернатива для постройки дома – двутавровые балки.

Обратите внимание: стыки отдельных элементов сначала запенивают монтажной пеной. К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм

Расстояние между ними не должно превышать 200 мм

К одной из стен шпонку крепят с помощью саморезов 4,8 мм диаметром. Расстояние между ними не должно превышать 200 мм.

Панель другой стены фиксируют на шпонке саморезами 3,5 мм, выдерживая шаг не более 150 мм. Выступающую часть плиты OSB закрепляют на торце стеновой панели аналогичным образом.

Стыкование стеновых и панелей перекрытия

Это непростой соединительный узел СИП дома, предполагающий использование большого количества крепежных элементов.

1. Плиту перекрытия фиксируют на нижней стене с помощью саморезов, диаметр и длина которых равны 6,3 и 240 мм, соответственно. Расстояние между ними не должно превышать 300 мм.
2. Поверх перекрытия монтируют доску обвязки. Для этого используют саморезы 4,8х95 мм, вкручивая их с шагом в 100-200 мм.
3. Саморезами 3,5х51 мм фиксируют панели верхней стены на доске обвязки. Расстояние между ними не должно превышать 150 мм.
4. OSB по доске обвязки перекрытия также крепят саморезами на 3,5 мм. Однако при этом допустим шаг в 300 мм.

Все монтажные стыки при сборке дома предварительно пропенивают соответствующим составом.

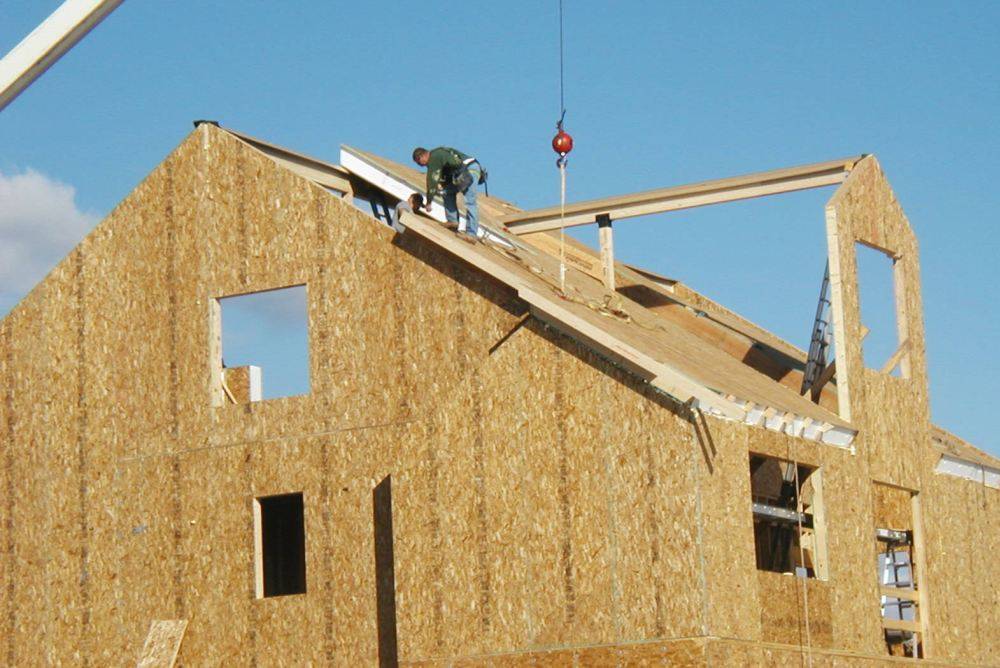

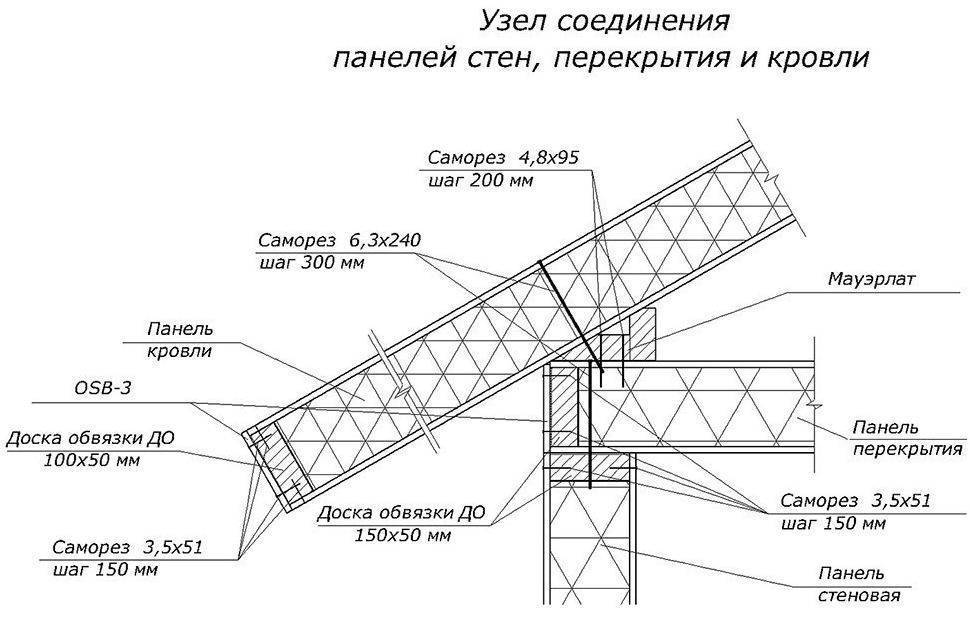

Угол соединения кровли и стены

Для устройства стыка кровли и стены выполняют следующие действия:

1. На стеновой панели фиксируют мауэрлат – опору для нижнего уровня стропильной системы. Для этого используют саморезы 4,8х95 мм с шагом до 200 мм.
2. С торцевой стороны кровельной СИП крепят доску обвязки. Саморезы диаметром 3,5 мм устанавливают не реже, чем 150 мм друг от друга.
3. Элементы кровли соединяют с мауэрлатом саморезами 6,3х240 мм. Расстояние между ними не должно превышать 300 мм.

Обратите внимание: крепежи диаметром 6,3 мм используют также для фиксации кровельных панелей на коньковой балке

Преимущества домов из SIP — панелей

Достоинства каркасных сооружений из SIP-панелей:

•  прочность конструкций;
•  надежность и легкость готовых сооружений;
• гигиеничность и простота в обслуживании;
• высокая огнестойкость материалов;
• экологичность;
• эстетичный внешний вид;
• устойчивость к значительным температурным перепадам;
• низкая стоимость дома;
• быстрота и простота сборки.

Канадские каркасно панельные дома имеют достаточно простой тип сборки. Поэтому сооружаются быстро и без сбоев. Эта сфера деятельности основана на принципах долговечности. Надежности и высокого качества построенных домов. Такой дом можно купить как стандартного проектирования, так и индивидуального. В таком варианте будут учтены все пожелания клиента.

Рецепт успеха

Ради справедливости заметим, что такие панели появились не в России. Пока мы растрачивали бесценные лесные ресурсы, в других северных странах зародилась технология каркасного строительства. Действительно, зачем использовать материал, который требует специальной подготовки, если можно взять готовые элементы и буквально за считаные дни собрать аккуратный домик эдак на 200–300 м² полезной площади. Соответственно, русская СИП не что иное, как английская аббревиатура SIP (Structural Insulated Panel) — конструкционная теплоизоляционная панель. А чем она так хороша, мы узнаем, разобрав панель на составляющие.

1. Нижний и верхний слой. Здесь производителям удалось совместить преимущество натурального дерева и новых технологий. Утеплитель защищают плиты OSB (ОСП), которые изготавливаются из прессованной щепы, ориентированной послойно параллельно/перпендикулярно главной оси. В результате такого «упорядоченного хаоса» материал приобретает свойства повышенной прочности и упругости. Далее «древесно-стружечный набор», пропитанный водостойкой смолой, поступает на пресс, где в условиях высокой температуры и давления закрепляет полученные свойства. Состав плит ОСП — это 90 % древесины, но без сучков и дефектов, присущих обычному дереву.
2. Утепляющий материал. Серединой нашего модернизированного бутерброда, а по иностранной классификации — сэндвича, является пенополистирол. Материал, который «дружит» с экологией, не выделяя в обычных условиях эксплуатации вредных веществ (по заверениям производителей), и применяется на практике более 50 лет. Низкая теплопроводность и паропроницаемость формируют основной перечень характеристик, требуемых при возведении домов и нежилых помещений.

Сложив все слои воедино, мы и получаем панели, которые используются при строительстве, обеспечивая достаточную жесткость конструкции, устойчивость к нагрузкам и высокие теплоизоляционные характеристики.

Строительство

Я решил написать передставителям этой фирмы. В письме описал свое видение дома и параметры. Честно, я тогда не верил, что за такие деньги можно построить что-то добротное.

Но мне ответили, и я увидел, что вписываюсь в бюджет.

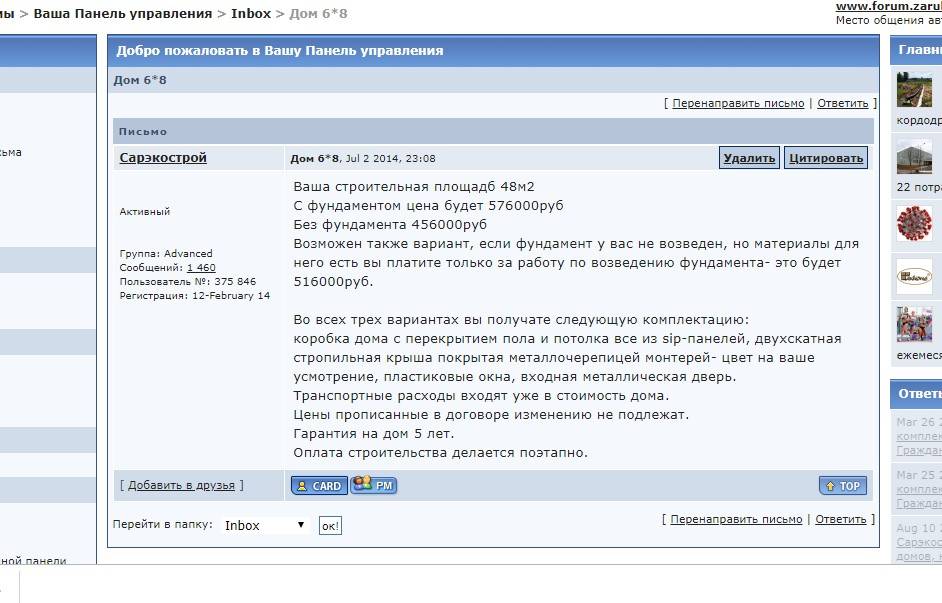

Вот их ответ:

В итоге мы согласились на то что они построят коробку, сделают кровлю, установят окна и двери. И все это стоило 456 000 рублей. Фундамент и сети мы решили сделать сами. Дом пердпологался одноэтажный 6х8 м., ориентировочной площадью 48 м2.

На самом деле это было очень дешево. Так как мы были всего лишь третьими клиентами для этой фирмы в нашем регионе нам сделали хорошую скидку. Позже я видел как точно такой же дом они строили уже на 100 тыс.р. дороже.

Мы заключили договор и моя теща внесла 50% денег от общей суммы. Домокомплект должен был приехать через 14 дней.

Фундамент

Мне предстояло очень быстро залить фундамент. Я взял на работе полный отпуск в 36 дней и приступил к строительству.

Было решено сделать свайно-ростверковый фундамент. Я заказал все материалы: гравмассу, цемент, песок, арматуру, доски для опалубки и т.д.

Сперва разбил оси. Одному было очень не удобно разбивать, но все же возможно.

Следующим шагом пробурили 16 скважин глубиной 2 м и диаметром 300 мм. С друзьями заармировали и залили их за один день. Еще 2 дня ушло на армирование ростверка, установку опалубки и заливку бетона. То есть через 3 дня работы фундамент был готов. Оставалось протянуть наружные сети водоснабжения и канализации.

На фундамент мы потратили 35 тыс. рублей. Как вы могли заметить фирма за фундамент просила 120 тысяч. Неплохая такая экономия.

Инженерные сети

Тут было сложнее. Воду нужно было тянуть 80 м. Канализация — яма из покрышек на участке. Нужно было всего лишь выкопать скважину глубиной 2 м и найти покрышки штук 10.

Сперва я решил нанять местных работяг, чтобы они прокопали мне траншею для водопровода. Но после 5 метров стало понятно, что копать они будут целую вечность. Наняли экскаватор, который выкопал все за 1 день.

Но была одна проблема — нужно было пересечь грунтовую дорогу по середине которой проходил кабель «Ростелекома». Порвать данный кабель — значит попасть на штрафы и потерю времени.

Решил съездить в местный отдел «Ростелекома». На мое удивление они сработали очень быстро и со мной на место сразу же выехал их представитель. Он при помощи специального прибора указал мне место прохода кабеля и сказал не приближаться к нему на расстояние ближе чем 50 см.

В этом месте я сделал прокол на глубине 1.8 м. То есть экскаватор прокопал с двух сторон до кабеля. Участок шириной в 1 метр я проколол обычной трубой.

Самое интересное это было подключение трубопровода к действующей сети. Водонапорная башня и все сети были еще с советских времен. Задвижка, кторая перекрывала подачу воды с башни на разводящие сети не работала, то есть она не закрывалась вообще.

Мне пришлось подключать свой водопровод в действующую сеть, которая была под давлением. Скажу вам, занятие это не из приятных. Я целый час мучался в колодце по колено в холодной воде, но все же дело было сделано.

На сети мы потратили 15 тысяч рублей.

Погреб

До приезда строителей у нас оставалось пару дней. Но тут нам в голову пришло что нужно сделать небольшой погреб под домом. А прокопать его нужно сейчас, пока еще есть возможность.

Копал я целый день. Еще день потратил чтобы выложить стены из старых кирпичей, благо их было много.

До приезда строителей все было готово.

Возведение дома

Панели привезли из завода в 600 км от места строительства. Они благополучно доехали на 14 метровой фуре. Но в 100 метрах от участка фура не смогла проехать под трубой газопровода, задевала.

Пришлось срочно искать грузовую машину на перевозку панелей до участка. К счастью панели были легкие и через пару часов все панели и пиломатериалы были перевезены и разгружены.

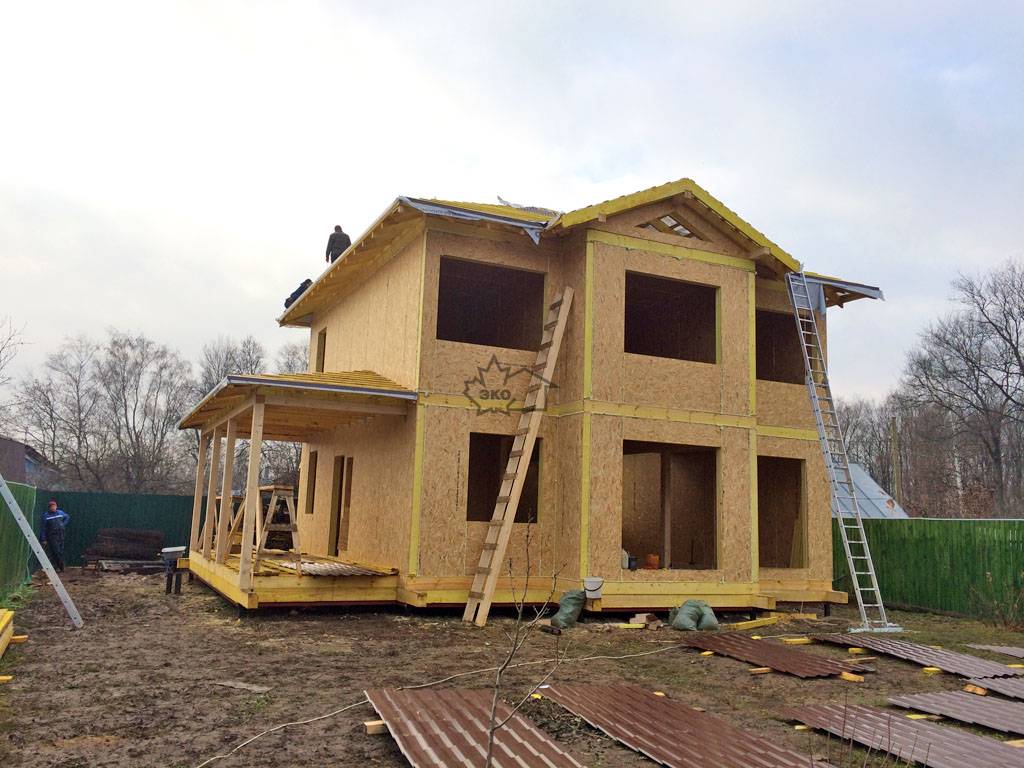

На следующий день приехала бригада из трех человек. Дом они собрали за рекордные 3 дня. Все мы были в легком шоке от этого. Я еще не видел чтобы кто-то дом поднимал за такой маленький промежуток времени.

Через неделю был привезен металл для кровли. А через 2 недели окна с дверью.

В общей сложности на работы по монтажу кробки, кровли, окон и дверей было потрачено 5 дней.

Как я и говорил выше стоило это 456 000 рублей.

Отделка

Наружный фасад было решено оставить пока без отделки так как бюджет был органичен.

Внутри стены были обшиты в 1 слой гипсокартоном. Из того же материалы были возведены все перегородки. Провели электрику и разводку сетей водоснабжения и канализации.

На стены поклеили обои, полы пока просто покрасили. Потолки вообще не трогали.

Также была установлена вся сантехника: раковина на кухне, умывальник и ванна в санузле, бойлер для горячей воды. Откосы также не отделывали.

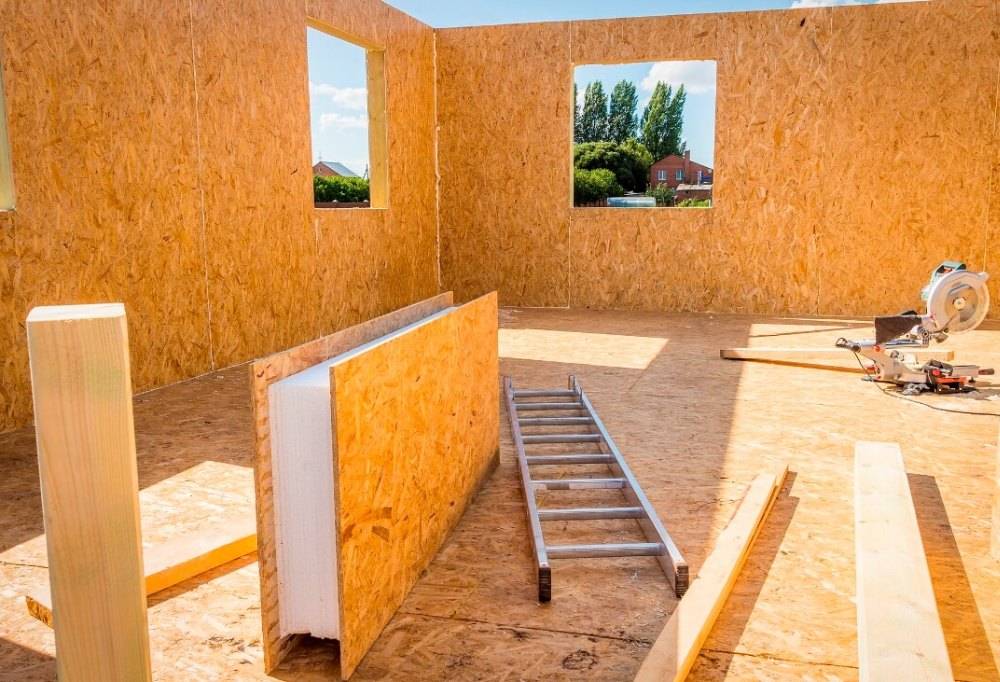

Состав панелей

Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:

• Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу. Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.
• Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистиролловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.

Состав сип панелиИсточник vip-dom.pp.ua

Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.

Защита или видимость?

Характеристики СИП — это совокупность качеств материалов, которые используются при их создании. Как, например, булочка с колбасой. По отдельности ни чего примечательного, а вместе – продукт, вызывающий достойное восхищение. Ну, перейдем от слов к сухим цифрам.

1. Теплоизоляционные свойства строительных материалов

Материал	Коэффициент теплопроводности
Пенополистирол	0,037–0,042 Вт/(м·°C)
Дерево	0,12 Вт/(м·°C)
Пенобетон	0,29 Вт/(м·°C)
Кирпич	0,7 Вт/(м·°C)
Бетон	1,51 Вт/(м·°C)
Плита OSB-3	0,13 Вт/(м·°C)

Следовательно, если мы имеем панель толщиной 174 мм, в которой используются ОСП толщиной 12 мм, – получаем сопротивление теплопередаче 3,9 м²·°C/Вт. Согласно СНиП, сопротивление теплопередаче стен для жилых зданий в Москве примерно 3,2 м²·°C/Вт. Для определения толщины утеплителя в условиях других регионов можно воспользоваться калькулятором.

2. Физика и механика без лирики

При соединении материалов в одну конструкцию получается плита с новыми свойствами, обеспечивающими одновременно гибкость и прочность. Плиты СИП по структуре похожи на двутавровую балку: полки – это ОСП, а стенка – вспененный материал.

На плиту заезжает автомобиль весом около 1,1 тонны. Визуально изгиб панели составил примерно 1–2 см. Согласитесь, что ветровые нагрузки не сопоставимы с весом машины, а дополнительная жесткость каркаса обеспечит устойчивость жилого дома под воздействием снеговой нагрузки и даже при небольших землетрясениях.

Начало

В 2014 году моя теща решила перевезти свою престарелую маму к себе. Дом, в котором жила ее мама, был очень старый и без привычных нам удобств ввиде водоснабжения, канализации и даже газа. Обычный старый деревенский домик под снос.

Но ее мать наотрез отказалась покидать свой родной дом и свою деревню. А так как жить в том доме было уже практически невозможно, то было принято срочно построить новый.

Как всегда бюджет был сильно ограничен — 650 000 рублей. И это был июнь месяц, а в октябре уже холода и так далее, то есть еще и сроки были очень очень сжаты.

Выбор за такие деньги и сроки был не велик. Сперва попытались купить готовый дом рядом, но приличных вариантов по бюджету также не оказалось.

Решили строить сами, благо участок был, электричество было подключено к старому дому. Но ввиду сжатых сроков и бюджета каменный дом не подходил точно, строить из бревна тоже отказались. И тут на одном местном форуме я наткнулся на интересную технолгию — СИП-панели. Кстати, ветка про СИП-панели на этом форуме до сих пор ведется. Вот ссылка.

Достоинства SIP технологии

Высокие параметры энергосбережения

Они оказываются одним из основных преимуществ, особенно полезным в широком спектре суровых российских климатических зон. Как утверждают разработчики, что зимой при отключенном отоплении температура внутри закрытого помещения, имеющего ограждающие конструкции из СИП-панелей, снижается всего на 3-5С в сутки. В случае подобной тепловой эффективности сооружения в нем вполне экономически оправдана установка электрической системы отопления. Тепловая инерция стен защищает также и от повышенной температуры. Их эффективная термоизоляция не дает нагреваться внутренним помещениям в летнюю жару, чем уменьшается расход электроэнергии, затрачиваемой для работы кондиционеров.

Высокая скорость строительства и простота возведения

Данные параметры в SIP технологии являются практически взаимоисключающими. Оперативность возведения сооружения достигается привлечением профессиональной бригады в сочетании с хорошо проработанным, желательно типовым проектом дома. А вот при условии самостоятельного строительства, даже при наличии точных расчетов и помощников, неизбежны различные проволочки. Хотя, если за основу взят детальный план, то его реализация не вызовет особых сложностей и у малоопытных мастеров.

Небольшой вес сооружения

Дает возможность использовать более дешевые . Это значительно снижает общую стоимость строительства. Сравнительно небольшой вес стандартной панели позволяет обойтись без привлечения грузоподъёмной строительной техники.

Прочность и сейсмоустойчивость конструкции

Существует два основных способа монтажа стен дома по технологии SIP: каркасный и бескаркасный (с использованием сплайнов или шпонок). В обоих случаях результатом является получение жесткой пространственная конструкции, отвечающей требованиям отечественных нормативов, в частности СНиП 31-02-2001 «Дома жилые одноквартирные».

Точность предварительных расчетов

При возведении дома из штучных строительных материалов (кирпича, пеноблоков и т.д) отходы на бой составляют 10-15% от их общего количества. Они ложатся дополнительной финансовой нагрузкой на плечи застройщика. Если же отдается предпочтение СИП-панелям, а особенно используемых по типовому проекту, затраты на приобретение дополнительных стройматериалов (по которым возможен неучтенный перерасход) сводятся минимальной величине. В основном они касаются крепежа (саморезы, винты, гвозди), а также пиломатериалов (балки, брусья для каркаса и стропильной системы).

Декоративно-защитная отделка

Внешним слоями СИП панелей являются OSB плиты. Как внутри, так и снаружи дома по SIP технологиям могут отделываться практически любыми декоративными материалами. Например, обычной или структурной краской, сайдингом или облицовкой керамической плиткой, керамогранитом, декоративным кирпичом, природным или синтетическим камнем и т.д. Кроме того, такие сооружения практически не дают усадки (в зависимости от типа грунта могут быть подвержены минимальным усадочным процессам), поэтому, к их декоративной отделке можно приступать сразу же после .

Доказанная энергетическая эффективность SIP и требования СНиП

Неоднократно в отзывах людей, живущих в СИП-домах, отмечается высокая энергоэффективность. Это значит, что энергозапасы используются рационально, и при меньших затратах энергии вы получаете высший уровень энергетического обеспечения здания.

На практике это означает, что владельцы экономят до 30% потребляемой энергии (электричества и газа, к примеру), а температура в помещении остается та же. Коэффициент теплосопротивления R у пенополистирола составляет 4,7 м2 °C/Вт. Для сравнения, согласно СНиП “Тепловая защита зданий” на территории России выдвигается ряд требований по термическому сопротивлению внешней стены жилого здания:

Требуемое значение Rтр, м2 ·°C/Вт по городам

• Астрахань 3,637
• Архангельск 3,561
• Барнаул 3,543
• В. Новгород 3,125
• Владикавказ 2,594
• Волгоград 2,788
• Воронеж 2,985
• Екатеринбург 3,493
• Ижевск 3,389
• Иркутск 3,795
• Йошкар-Ола 3,333
• Казань 3,296
• Кемерово 3,688
• Самара 3,079
• Санкт-Петербург 3,079
• Смоленск 3,086
• Сыктывкар 3,612
• Тверь 3,155
• Тула 3,066
• Ульяновск 3,285
• Ярославль 3,256
• Москва 3,130
