Что представляют из себя доборные элементы для сэндвич панелей и зачем они нужны

Виды

Деревянные или металлические каркасы, а также многослойных плиты фасадного и кровельного типа являются основными составляющими строительства быстровозводимых зданий. Но строительные работы просто не возможно осуществить без приобретения дополнительных комплектующих. Такими комплектующими и выступают доборные элементы. Например, сложно себе представить строительство многоэтажного дома из многослойных плит без привлечения захвата-струбцины или вакуумной присоски для монтажа сэндвич панелей.

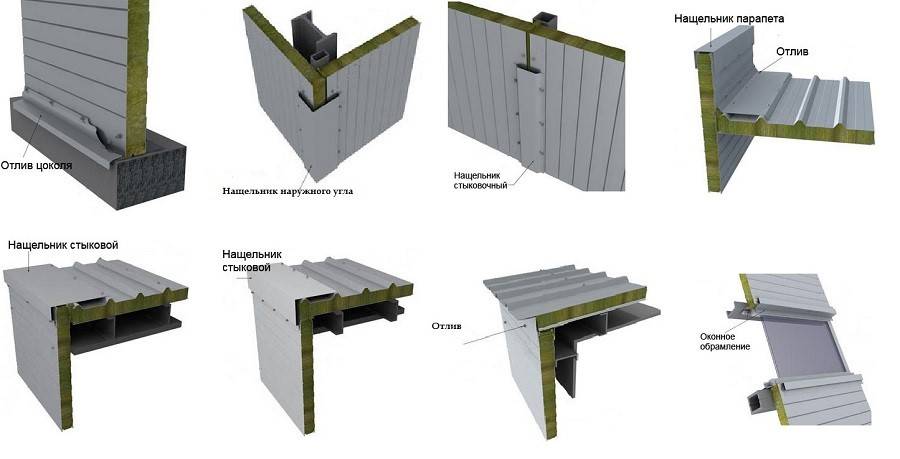

Фасонные элементы подразделяются на следующие группы:

  • кровельные;
  • стеновые.

Чтобы сделать качественную облицовку для построек различного предназначения, необходимо иметь такие фасонные изделия:

  • разнообразные углы;
  • переходные детали;
  • парапетные отливы;
  • различные виды нащельников.

Для обустройства кровли здания из панелей по типу сэндвич необходимо приобрести такие приспособления для монтажа сэндвич панелей:

  • коньки;
  • обрамления некоторых частей кровли;
  • различные виды нащельников.

Крайне важно иметь вакуумные присоски для сэндвич панелей. Они значительно облегчают процесс поднятия облицовки на необходимую высоту

При помощи такого механизма, как на следующем фото, возможен как вертикальный, так и горизонтальный подъем.

Аналогичные вакуумным присоскам функции может выполнить струбцина для сэндвич панелей. Этот механизм тоже применяется довольно активно.

Квалифицированные строители утверждают, что струбцина для монтажа сэндвич панелей крайне необходима для выполнения облицовочных работ, однако лучше ее не приобретать, а взять в аренду. Тогда можно сэкономить существенную сумму денежных средств.

Как строят дома и коттеджи из сэндвич панелей?

Ответственным процессом перед началом строительства домов, согласно технологии, является создание прочного фундамента и каркаса для перекрытия его сэндвич-элементами.

Весь процесс возведения жилого здания можно поделить на этапы:

  1. Возведение стен. Начало процесса ознаменует укладка направляющей доски, ее размеры соответствуют размерам сэндвичей. Для точного горизонтального расположения доски строители пользуются строительным уровнем;
  2. Установка угловых сэндвич-панелей. Процесс стоит начинать с угла. Монтаж первого элемента важная задача, от него зависят дальнейшие работы по установке последующих листов. Направляющая доска оборудована специальными пазами, позволяющими надежно крепить каждый лист сэндвич-панели. Угловые листы крепят саморезами. Расстояние между крепежными элементами должно быть не менее 15 см;
  3. Монтаж сэндвич-панелей. После выполнения отделки углов, приступают к обработке стен. Панели крепят друг к другу саморезами, соблюдая расстояние между крепежом по высоте не менее 50 см и внимательно следя за тем, чтобы не было зазоров между листами. По такой технологии производят установку всех последующих листов отделочного материала.

В процессе монтажа домов из сэндвич-панелей не должно быть спешки, все работы выполняют постепенно

Важно чтобы, перед креплением, каждый последующий элемент сравнивался по размерам с предыдущим, для того чтобы сразу же выявлять несоответствия и исправлять их

Для заполнения пространства между направляющей доской и панелью иногда используют строительную пену. После завершения отделки основания дома сэндвич-панелями приступают к строительству других элементов дома.

Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».

Монтаж пластиковых откосов

В плане монтажа установка откосов для окон ПВХ самая простая. К тому пластик, в отличие от других материалов, может терпеть деформации до критической точки. Если деревянный откос не выдерживает сезонных перепадов температуры и деформируется без лаковой защиты, то пластик спокойно переносит как влагу, так и перепады температуры. С декоративной точки зрения, откосы могут напоминать текстурой такие варианты отделки как металл, дерево. Достигается это ламинированием особой пленкой, которая имитирует данные материалы. Узнайте о новом способе монтажа откосов, который будет весьма интересен.

– Тип помещения (жилое, коммерческое, специального назначения). Так, в помещении, подверженном большим перепадам температуры и повышенной влажности, гипсокартон устанавливать не стоит.1. Основным недостатком материала является то, что при повреждении поверхности панели, дефект (выбоину, глубокую царапину) невозможно незаметно устранить. В результате придется менять всю панель.

Еще один важнейший плюс – это их “прочность”. Что я здесь имею в виду? Представьте, что у вас открыта створка. На улице поднялся ветер, ее резко открыло на полную, и она (иногда прямо своей ручкой) влетает прямо в угол откоса.

Если откосы штукатурные или гипсокартонные, вы получаете скол или вмятину. В случае сэндвичей не произойдет ничего, створка просто отпружинит. До недавнего времени я ненавидел их. Смотрятся уж больно стремно, дешево.

Но со временем мое мнение поменялось. Смотрите, для начала – большинство современных окон сейчас являются пластиковыми. При этом они не кажутся никому колхозом. Какое окно, такие и откосы, тут, как раз, все логично. Отделка откосов придает окну завершенность.

Многие отдают предпочтение классической отделке штукатуркой, гипсокартоном. Сегодня часто выполняют откосы с применением пластиковых панелей. Чтобы определить, какие откосы на окна лучше, необходимо учитывать ряд особенностей.

Самый усовершенствованный вид — сэндвич-панели. Это более дорогой материал, но вполне соответствует своей цене. Сэндвич-панель представляет собой 2 листа жесткого пластика, обеспечивающие достойный и эстетический вид. Материал имеет твердую поверхность и хорошую ударопрочность.

Между листами располагается слой пенопласта или экструдированного пенополистирола. Выбор отделочного материала для отделки откосов – важный этап в установке окон. Откосы из пластика и гипсокартона имеют ряд преимуществ. На чем остановить свой выбор зависит от нескольких факторов.

Так что же лучше? Пластиковые откосы или гипсокартонные? Однозначного ответа нет, но если рассматривать с точки зрения легкости монтажа, теплоты и практичности, то конечно откосы и пластиковой сэндвич панели лучше, чем откосы из гипсокартона.

Но если брать во внимание откосы нестандартного размера и формы, деревянный или ламинированный оконный профиль, то здесь преимущества можно отдать гипсокартонным откосам. Два последних недостатка можно устранить, перед штукатуркой утеплив проем пеноплексом и используя примыкающий оконный профиль с армирующей сеткой

  • Быстрота установки. Пластиковые откосы монтируются быстрее гипсокартонных и тем более штукатурных.
  • Минимальное количество грязи и пыли при облицовывании пластиком.
  • 100%-я влагостойкость.
  • Возможна замена части откоса при повреждении.
  • Рамка, закрывающая внешний контур, надежно защищает стык обоев и оконного проема.

А откуда взялся перепад внутри помещения. Бред полный,скорее всего плохо теплоизолированы зазоры окна и проема. Проверьте после демонтажа пластика. Можете подстраховаться и сделать откосы не из ГКЛ,а из ГВЛ(гипсоволокнистый лист). При использовании правильных материалов трещин не будет.

Используйте гипсовую шпаклевку УНИФЛОТ для первых двух слоев,последующие два слоя SHEETrock,загрунтовать и покрасить. Простите за офф-топик. Prok12, у вас личная почта работает?

Очень надо с вами связаться, а, похоже, письма моего вы не получили. Еще раз прошу прощения. день добрый, сейчас как раз хачу в новой квартире поменять подоконник на пластиковый и откосы видимо тоже придется переделать(планирую на гипсокартон), совершенно не представляю сколько это может стоить, ктонибудь может сориентировать по ценам в Петербурге? заранее спасибо 1. Технические характеристики панели предоставляют откосам долговечность и хорошую теплоизоляцию, Отсутствует необходимость в добавочном утеплении.— вид помещения (жилое, коммерческое, непростого назначения). Так, в помещении, подверженном большим перепадам температур и повышенной влажности, гипрок устанавливать не надо.

Подъём панелей

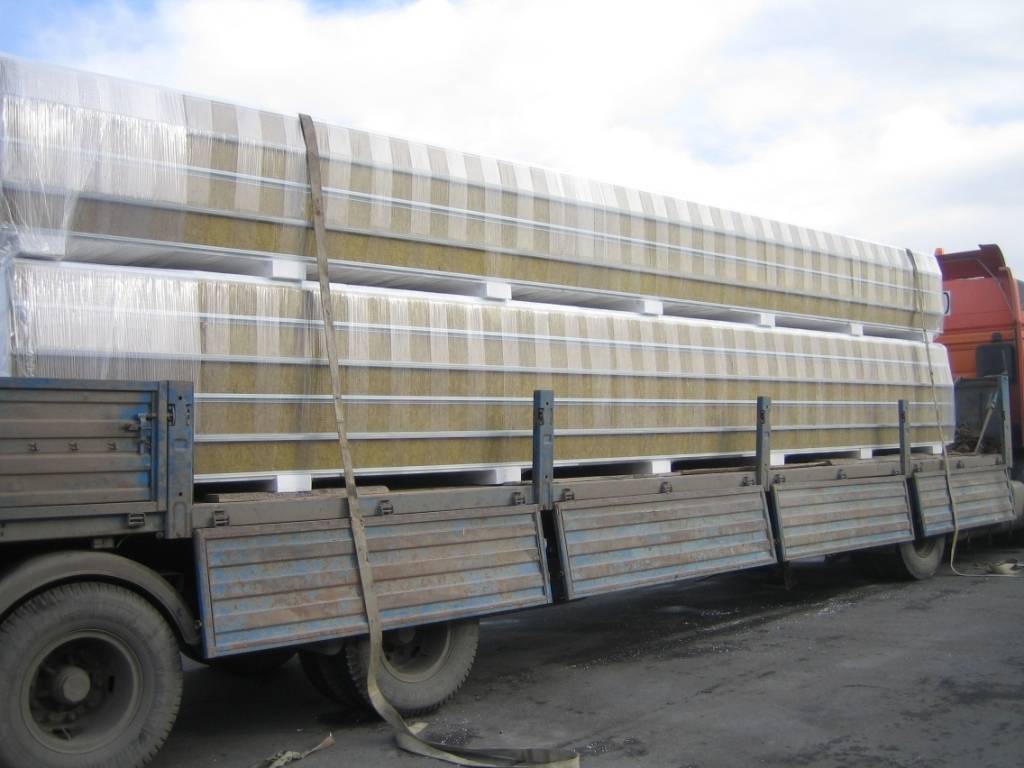

Транспортировка панелей осуществляется в специальных грузовиках, их перевозят в заводской упаковке в машине с открытым кузовом и откидным верхом.

Укладка осуществляется максимум в 2 слоя.

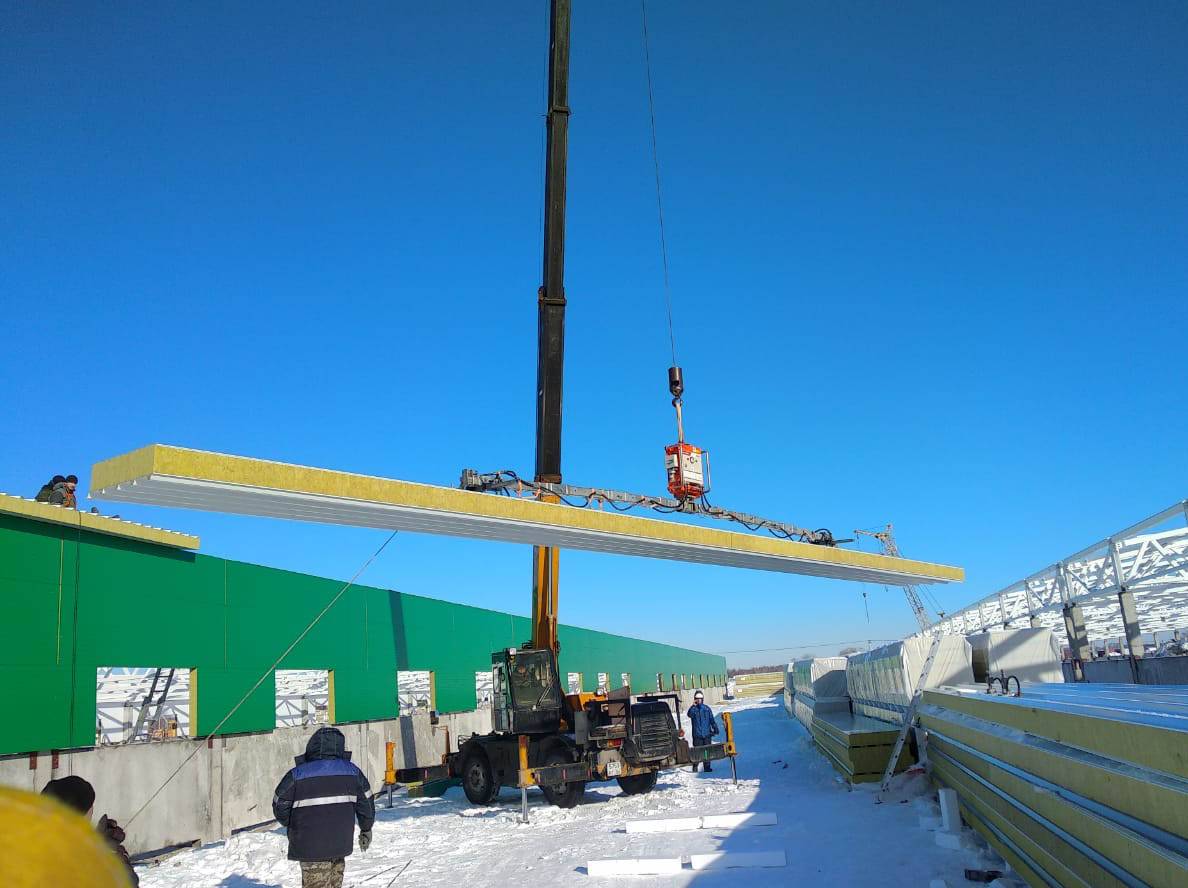

Подъем на требуемую высоту осуществляют с помощью вакуумного подъемника, лебедки с текстильными канатами или используют стандартный подъёмный кран.

Во время проведения подъёмных работ соблюдайте следующие требования:

Подъём осуществляется с горизонтальной поверхности, на которую панели переносят с паллет. Поднимать груз с паллет на высоту запрещено.

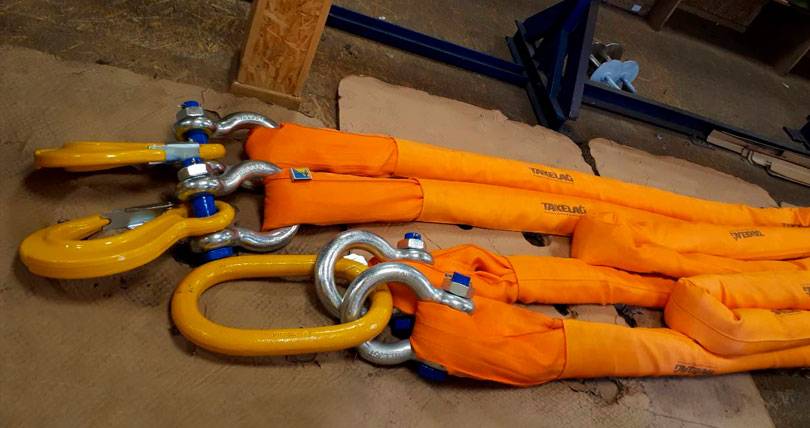

Используйте специальные мягкие стропы для проведения работ.

Во избежание повреждения элементов стропами следует использовать деревянные бруски. Расположите их в верхней и нижней части. Длина деревянных конструкций должна быть не менее 120 см.

Контролируйте степень натяжения строп во избежание соскальзывания сэндвича и его возможного повреждения.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Виды

По типу применения сэндвич-панелей самыми распространенными являются:

  1. Для возведения стен и кровли. Используются панели с внешними слоями из листового металла с оцинкованным слоем.
  2. Для отделки откосов. Применяются панели с внешними слоями из ПВХ.

OSB (ОСП)

Для возведения жилых домов используют сэндвич-панели, у которых внутренний и наружный слои выполнены из OSB (ОСП) плит. Но для них, после завершения выполнения всех строительных работ, обязательно придётся произвести внутреннюю и наружную отделку.

Пенополистирол

Это легкий и прочный материал с низкой теплопроводностью. Однако необходимо помнить, что это искусственный материал, при изготовлении которого используется синтетическая основа с добавлением газа. В отличие от минеральной ваты, пенополистирол плохо пропускает влагу, что чревато вероятностью развития грибка и создания высокого уровня влажности во внутренних помещениях здания. В данном случае, вам обязательно необходимо будет дополнительно выполнить систему принудительной вентиляции помещения.

Пенополиуретан

Панели, заполненные таким современным утеплителем, обладают максимальными теплоизоляционными свойствами, однако хуже всех пропускают влагу, что требует особо качественного принудительного вентилирования внутренних помещений, в противном случае эксплуатационные и технические характеристики материала ухудшатся.

Минеральная вата

Выполнены из природных компонентов, являются максимально подходящим материалом для обеспечения безопасности человеческого здоровья и окружающей среды. Минеральная вата отличается негорючестью, прочностью, легким весом, хорошо поглощает внешние звуки, защищает потерю тепла жилищем, создавая комфортные условия пребывания людей внутри помещения. Все эти характеристики способствуют тому, что панели этого типа рекомендованы для возведения жилых и пищевых помещений. Удовлетворяют требованиям всех санитарно-гигиенических норм.

Правила

Чтобы получить действительно долговечное здание, нужно придерживаться некоторых правил:

Приобрести действительно высококачественные строительные материалы и конструктивные детали;
Осуществить грамотный монтаж фасада. Фасонные элементы для плит по типу сэндвич в большинстве случаев монтируются непосредственно на фасаде

По этой причине их качество крайне важно для достижения прочного фасада постройки. Также важны их четкие и точные размеры и правильные геометрические формы

Про отсутствие дефектов различного характера и говорит не нужно.
Обеспечить фасаду здания редкий, но регулярный уход. Дело в том, что сэндвич панели как облицовочный материал не нуждаются в частом специализированном уходе, однако оставлять фасад зданий и вовсе без внимания после завершения его строительства тоже не стоит.

Если соблюдать три эти правила, вы непременно получите долгожданный и очень качественный фасад для дома.

Описание элемента

Данный вид фурнитуры относится к декоративным сопутствующим элементам при отделке пластиковых откосов. Как было отмечено ранее, уголок на окно для откоса может применяться для маскировки стыков углов при работе с различными материалами.


Уголок используется для маскировки стыка откоса и стены

Декоративный пластиковый уголок изготавливается по особым технологиям, когда жесткий лист ПВХ перегибают «горячим» способом.

Изделие является универсальным и широко применяется при отделке углов и стыков поверхностей, выполненных из различных отделочных материалов. Виды пластиковых уголков различаются по материалу изготовления и могут быть выполнены в трех вариантах.

Из металла
Из дерева
Из пластика

Наибольшую популярность среди потребителей приобрели пластиковые элементы для отделки откосов пластиковых окон. Цветные элементы можно подобрать к любому цветовому решению интерьера. Ламинированная поверхность может имитировать различные материалы.

Где применяют

Пластиковый уголок для откосов широко распространен при разных видах работ. Он может выполнять декоративную и практическую функцию одновременно.

  • цветные элементы украшают углы оконных и дверных проемов;


Декоративное украшение оконного проема для установки гипсокартонной конструкции понадобятся элементы из металла для фиксации углов. Направляющие металлические уголки применяют при устройстве откосов из штукатурки. Положительное качество такого способа состоит в том, что направляющие не удаляются, а остаются в теле конструкции, обеспечивая ее прочность;


С помощью металлических уголков фиксируют откосы из гипсокартона при оклеивании стен обоями наклеенные уголки для откосов будут защищать углы стен от повреждений;


Уголок защищает угол стены от повреждения монтаж угловых планок производится для отделки стыков при работе с различными материалами. Элементы могут применяться для наружных откосов.


Наружные стыки также закрывают уголками

Саморезы и доборные элементы

При использовании в строительстве сэндвич-панелей, большое значение приобретают доборные элементы и саморезы, как основной способ крепления.

Назначение доборных (фасонных) элементов – это надежная герметизация стыков и соединений панелей, так как эти места являются наиболее уязвимыми для атмосферных, температурных и других воздействий.

Доборные элементы применяются в следующих частях конструкций:

  • стыки между стеновыми или кровельными панелями;
  • места монтажа дверей и окон;
  • участки соединения стен с цокольной и кровельной частями сооружения.

Кроме чисто технологической функции доборные элементы играют роль и увеличения привлекательности и эстетичности внешнего вида сооружения.

Использование качественных доборных элементов является необходимым условием получения надежной и качественной конструкции.

Не менее важной частью, обеспечивающей прочность и долговечность эксплуатации здания, построенного с использованием сэндвич-панелей, по праву считается главный элемент их крепления – саморезы

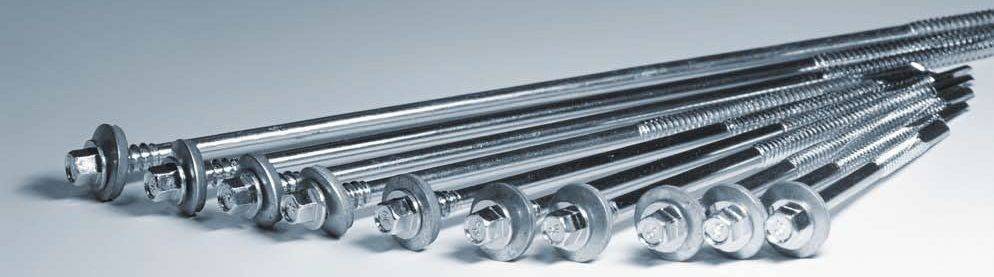

Для монтажа используется оригинальная разновидность с двойной резьбой (в нижней части – левосторонней, а в верхней – правосторонней), резьбовым наконечником, а также шестигранной головкой и плоской шайбой со специальной прокладкой. Такая конструкция позволяет добиться максимального уплотнения собираемых панелей и герметизировать место крепления.

Сэндвич-панели в большинстве случаев крепятся к основанию из металла, но при использовании качественных саморезов, в предварительном сверлении нет необходимости.

Сэндвич-панели не являются дешевым материалом. Но для того, чтобы они могли полностью продемонстрировать свои достоинства необходимо также использовать качественные доборные и крепежные элементы.

Способы монтажа

Одно из главных достоинств использования сэндвич-панелей – простота и скорость монтажа. Эта работа не представляет особой сложности при правильной организации и соблюдении рекомендаций.

При монтаже кровельных панелей наиболее сложным является не сама работа, а подъем материала на высоту. Для этого крайне желательно использовать специальные захваты, которые без повреждения замков и покрытия панели доставят материал к месту укладки. При отсутствии захватов, панели должны подниматься на поддоне.

Монтаж должен производиться, начиная от конька крыши, стыки и замки по окончанию работ обрабатываются герметиком.

Для стеновых панелей существует два способа монтажа:

вертикальный. Применяется для невысоких (до 6 м) зданий. Крепление осуществляется в нижней части у цоколя, в верхней – у крыши

Особое внимание уделяется при этом стыковке панелей;

горизонтальный. Считается более надежным, благодаря тому, что вес панели увеличивает сцепление замков

Может использоваться для любых зданий. Крепление панелей осуществляется к каркасу, как правило, металлическому. Начинается монтаж с нижней панели.

Достоинства и недостатки сэндвич-панелей

Среди преимуществ сэндвич-панелей как материала для строительства кровли особенно выделяются:

  • превосходная теплоизоляция (в большей степени — у панелей из базальтового волокна);
  • оперативность и простота работ по установке и демонтажу независимо от погодных условий и климата местности;
  • малый вес, избавляющий от необходимости сооружать мощную несущую конструкцию кровли;
  • возможность легко заменить испорченный фрагмент покрытия, поскольку оно собирается на крыше, словно мозаика;
  • особая прочность, позволяющая материалу без проблем переносить серьёзное давление снега и ветра и неожиданные изменения температуры;
  • продолжительный срок эксплуатации (более 25 лет);
  • приемлемая стоимость, ведь трёхслойный материал одновременно служит гидроизоляцией, утеплением и финишным покрытием, отчего цена всего строительного объекта уменьшается.

К недостаткам сэндвич-панелей относят:

  • воздухонепроницаемость, из-за которой в кровле есть смысл создавать принудительную приточно-вытяжную вентиляцию;
  • наличие в составе вредных веществ, выбрасываемые в атмосферу при воздействии сильного тепла. Это свойство присуще только двум видам утеплителя — пенопласту и пенополистиролу.
