Бытовка своими руками: каркасная, деревянная, металлическая, пошаговая фото-инструкция, видео

Бытовка как элемент общего дизайна участка

В связи с тем, что бытовка является помещением, выполняющим различные функции, то необходимо, прежде чем начать строительство, определиться каким образом собственник планирует её эксплуатировать и местом расположения на территории дачи.

Также следует продумать некоторые нюансы:

Во-первых, нужно определить период пользования помещения и возможность его перемещения в другое место. Например, если на одном дачном участке построить бытовку для временной эксплуатации на один или два года, а впоследствии планируется её перевезти в другое место (другой участок или деревню) или просто продать, то рекомендуется располагать строение как можно ближе к въезду. В противном случае эвакуация бытовки в собранном виде буде крайне затруднена, а разбирать постройку не желательно, так как часть материалов могут стать непригодными к дальнейшему использованию.
Во-вторых, размещение помещения зависит от его предназначения. Если строение будет применяться сугубо для хозяйственных целей, хранения инструментов, инвентаря или садовой мебели, то желательно расположить постройку приблизительно на середине длинной стороны участка. Это обеспечит свободный доступ к бытовке с любого уголка дачи. Если же в будущем планируется эксплуатировать постройку как санузел, душевую или баню, то необходимо строить её в самом дальнем уголке, что полностью будет соответствовать правилам и нормам противопожарной безопасности.

Как построить погреб на даче своими руками — чертежи, пошаговые инструкции с фото и видео материалами, и советы по возведению постройки в нашей статье.

Лекарственный и красочный шалфей: посадка и уход за разными видами растениями. Как добиться того. что растение радовало душу и тело?

Внутреннее обустройство

Окна и двери лучше сразу купить готовые. Неплохо, если окна имеют распашную конструкцию. Тогда вам не понадобится обустраивать вентиляцию принудительного типа.

Черновой пол будущей бытовки собираем из обработанных антисептиком толстых досок, плотно стыкуя их между собой. К каркасу доски крепятся с помощью саморезов.

Когда черновой пол будет прочно закреплён, его поверхность устилается плёнкой, после чего к основе приколачиваются лаги для поддержания чистового пола.

Пространство между рейками заполняется теплоизолирующим материалом – к примеру, недорогой и доступной минеральной ватой. Верхний слой минеральной ваты изолируется с помощью пароизоляционной плёнки. Здесь поможет строительный степлер.

Обратите внимание!

Измельчитель веток своими руками: как сделать от А до Я. 175 фото и пошаговые инструкции
Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками

Наконец, выкладываются вплотную друг к другу и фиксируются к лагам доски чистового пола. Завершающая операция – покраска или лакировка готового пола.

Советы при строительстве бытовок

В бытовке устанавливают собственный щиток, провода прячут в пластиковые короба

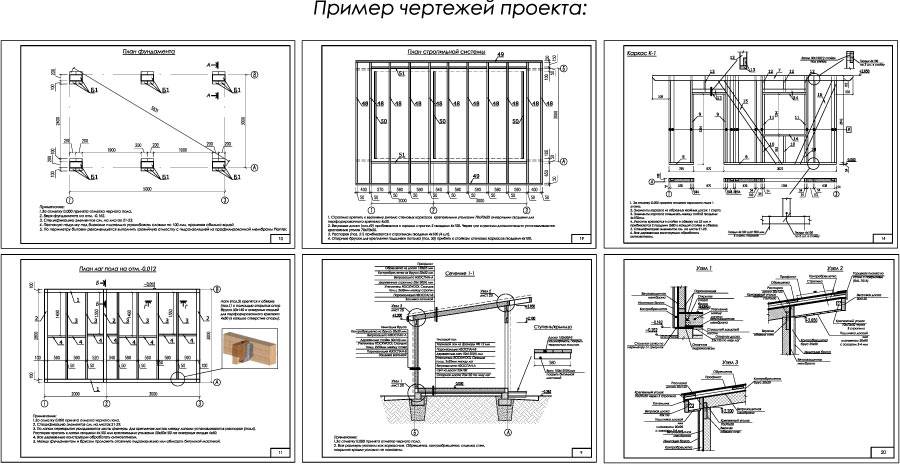

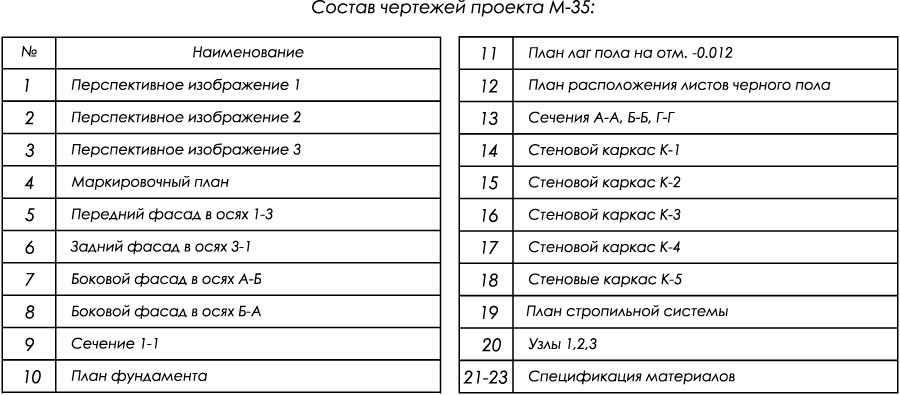

Изготовление строительных бытовок по чертежам не требует спецификации материалов, но подразумевает выполнение правил пожарной безопасности и некоторых строительных рекомендаций.

Деревянная времянка – пожароопасный объект. Ее нельзя ставить рядом с другими деревянными строениями или складом с горючими материалами.
Если в бытовку проводят электричество, необходимо установить собственный щиток и правильно рассчитать нагрузку.
Провода во времянке прячут в металлические или пластиковые короба.
Места креплений рекомендует усиливать дополнительными поперечинами.
Бытовку не стоит комбинировать с туалетом или душем. Однако разрешается установить на крышу бак для летнего душа.

Времянка своими руками на даче нередко превращается в стационарную конструкцию. Здесь хранят инвентарь, складируют материалы, ночуют, отдыхают после работы. Кроме того, временное жилье можно позднее переоборудовать под сауну, автомастерскую и даже гостевой домик.

Собираю стены и крышу

Затем пришло время собирать каркас. Сборку начал с задней стенки. Ее собирал в горизонтальном положении. Чтобы после подъёма стенка не упала, её временно закрепил укосами из горбыля.

Стены собирали на «платформе», крепя стойки на усиленные уголки, прикручиваемые на саморезы. Обрезки досок пошли на укосины.

Расстояние между стойками сразу выставил под дверь и два окна. Всё пропитывал «Сенежем».

Подняв четыре стены, приступили к изготовлению крыши. На обрешётку крыши пошла доска 15х2,5 см.

Стропила крепили на металлические уголки. Спереди отрезал их по отвесу. Далее работал уже в паре с братом. Настелили рубероид, закинули профлист и прикрутили его кровельными саморезами. Теперь можно было продолжать работу над бытовкой, не обращая внимания на дождь.

Перед обшивкой наружных стен имитацией бруса, на каркас заранее прикрепили ветро-влагозащитную плёнку. На этом этапе работа пошла веселее, а хозблок приобрёл законченный внешний вид. Появились окна и дверь. С братом придумали еще и технологическое окно. Нужно оно, чтобы убирать длинную алюминиевую лестницу по всей длине сарая под крышей. Иначе в бытовку её не занести. Туда же поместится палка для снятия яблок и всё, что длиннее 4 метров.

После зашивки каркаса, стены покрыл цветной пропиткой, добавил немного декора в виде резных наличников. Сзади сарая повесил водосточный желоб, сделал подшивку крыши, кровлю окантовал металлом. Осталось сделать крыльцо-приступку. На мой взгляд, бытовка удалась. Сейчас думаю, а не утеплить ли ее?

(Личный опыт пользователя форума www.forumhouse.ru)

Бытовка – что за дом-вагончик?

На строительных площадках мы часто можем наблюдать малые здания, толпой установленные неподалёку от места работ. Что же это такое и можно ли сконструировать их собственноручно?

Такое сооружение называется бытовкой. Это домик, выполняющий сразу четыре функции:

Жилая (на момент возведения основного жилища или ремонта уже имеющегося);
Хозяйственная (хранение ненужных в доме вещей, сарай для дачного инвентаря);
Гигиеническая (может быть и санузлом, и раздевалкой, и даже летней кухней);
Эстетическая (благодаря такому сооружению можно больше не беспокоиться о валяющихся тут и там предметах, портящих общую картину участка).

Внешний вид бытовок

Бытовка, в отличие от неприглядного сарайчика, который мы привыкли видеть на дачных участках, выглядит гораздо привлекательнее. Такое здание вмещает в себя предметы, которые прячут по углам перед приходом гостей и теряют в тот момент, когда они нужны.

Виды построек

Бытовки отличаются технологией изготовления. Прежде чем начать строительство, разбирают каждый вариант и выбирают тот, который подходит для решения вашей задачи. Распространены следующие конструкции:

Щитовые бытовки. Изготовляются из тонкого клеёного бруса, обшиваются вагонеткой или дешёвыми металлическими щитами. Подойдут для мастеров, которые только пробуют себя в строительном деле.
Но присутствует и один, но весомый недостаток – подобная постройка недолговечна и ненадёжна. Ветра корёжат такие бытовки, потому что в конструкции нет рёбер жёсткости.
Используется только как временное жилище. Утепляют бытовку стекловатой, а отделывают дерево плитами или МДФ. Чистовой материал кладётся на основание из досок. Крыша изготовляется из недорогой кровли.
Эту бытовку можно использовать и как временное жилище

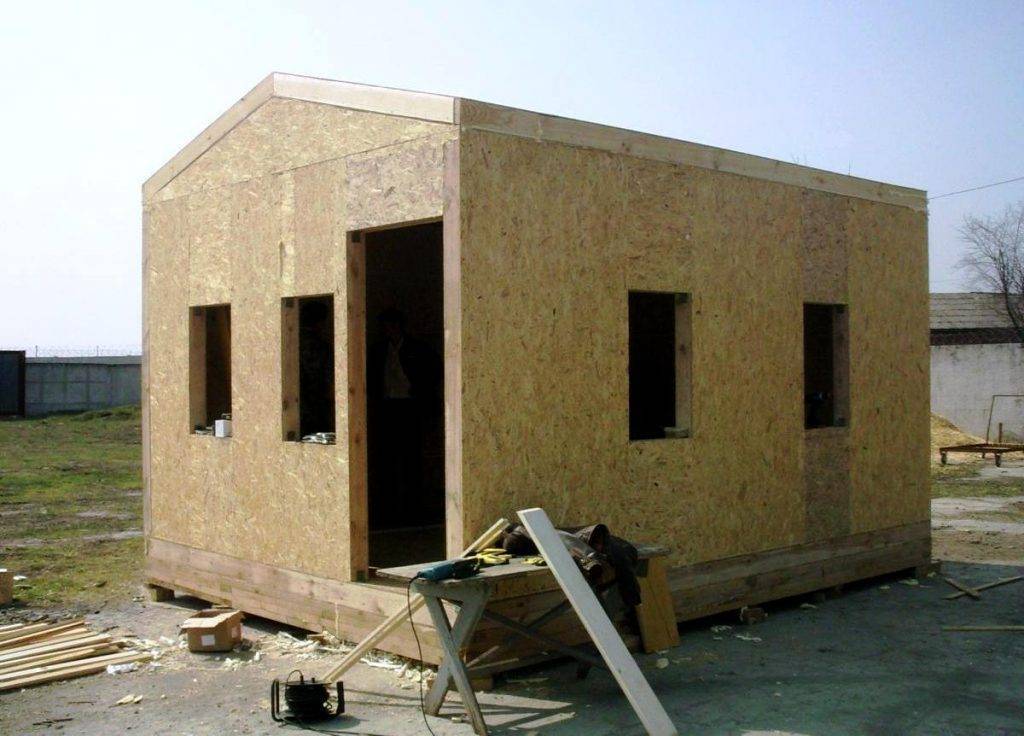

Каркасные. Опытный мастер выберет этот вариант возведения. Как основание выбирается прочный брус. Внутренняя отделка выполняется при помощи вагонетки, а на поверхность прокладываются паро- и теплоизолирующие материалы.
В такой бытовке точно не будет сквозняков
Брусовые и бревенчатые. Дорогостоящий вариант. Сооружается в том случае, когда хозяева уверены, что бытовка трансформируется после завершения строительства загородного дома.
Брус выбирается широкопрофильный, как и бревно. Внутренние поверхности прошпаклёвываются. При использовании бревна бытовка не облицовывается, потому что здание и так выглядит привлекательно.
Посмотрев со стороны, можно подумать, что это баня, на самом же деле, это простая бытовка

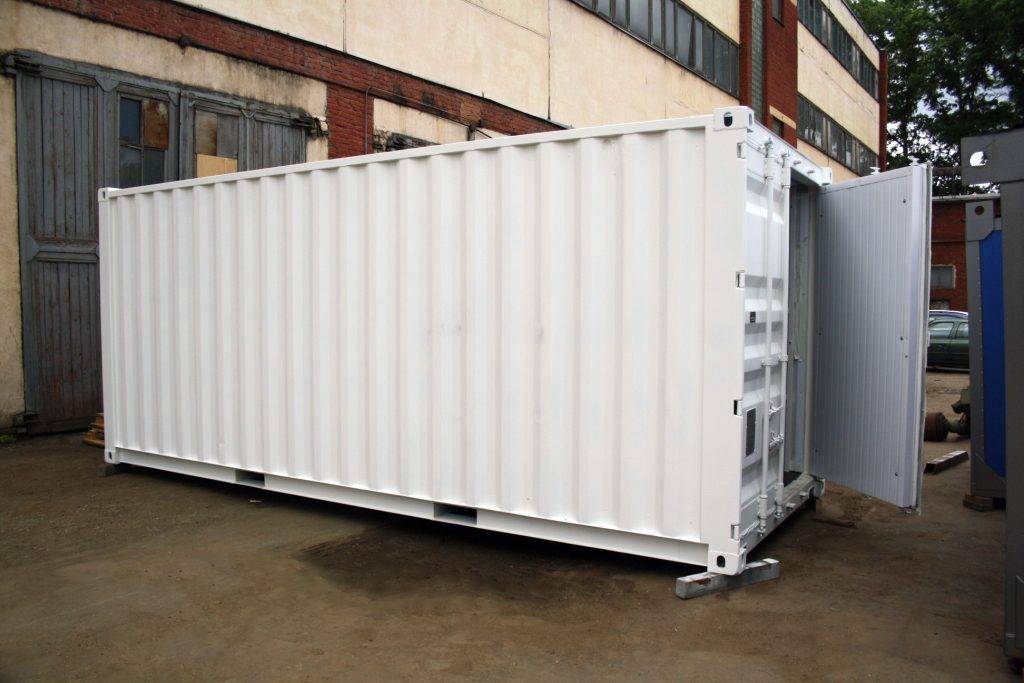

Контейнерные. Промежутки сваренного из швеллера каркаса закрываются сэндвич-панелями – и бытовка готова. Дешёвый и прочный вариант.
Но только на время строительства. В дизайнерские решения дворовой площади такая постройка уже не впишется.
Недорого и прочно, но после строительства придётся её убрать

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

молоток;
аппарат для сварки;
дрель;
отвертки;
уголок;
болгарку;
кисточки;
строительный степлер;
рулетку;
ножовку.

Также покупаем следующие материалы:

профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
монтажную рейку 2х4 см;
листовую оцинкованную сталь;
профнастил;
грунтовку для металла;
саморезы для крепления профнастила;
саморезы для металла;
скобы для строительного степлера;
заклепки;
OSB-плиты;
монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

Сколько стоит построить каркасную бытовку

Чтобы рассчитать стоимость постройки, необходимо учитывать не только стоимость материалов, но и цену их доставки, поэтому желательно искать поставщиков не очень далеко от места постройки.

Для постройки качественной бытовки 6х3 по минимуму приблизительно понадобится:

геотекстиль — 30 кв.м;
песок — 3-6 кубов;
материал на столбы;
анкера — 9 шт.;
керамзит — 2-3 куба;
утеплитель — 8 кубов или 81 кв.м пластин;
брус 150х100 мм — 18 м (0,27 куба);
брус 100х100 мм — 47 м (0,47 куба);
брус 50х100 мм — 95 м (0,47 куба);
доска 40х100 мм — 40 м (0,16 куба);
шпунтовая доска 30х150 мм — 0,54 куба;
обрезная доска 40х150 мм — 0,72 куба;
вагонка 22 мм — 1 куб;
ОСП — 63 кв.м;
крепеж — металлические уголки, гвозди или саморезы 80 мм, гвозди 150 мм, саморезы 70 мм и так далее. Количество рассчитывается исходя из техники крепления; гидроизоляционная мембрана и полиэтилен по 81 кв.м;
обрешеточный брус 50х50 мм — 50 м (0,125 куба);
профнастил — 21 кв.м;
кровельные саморезы — 180 штук;
наружная дверь;
окна;
внутренние двери по чертежу;
дополнительные материалы для декоративной отделки, перегородок и инженерных систем.

Окончательный подсчет материала необходимо производить самостоятельно с учетом чертежа.

С одной стороны, самостоятельное возведение бытовки — довольно длительное и затратное занятие, и многие откажутся от этого в пользу заводских решений. С другой, это хороший способ сэкономить деньги, построив бытовку из дешевых материалов, или наоборот, построить за те же деньги намного более качественную.

В условиях, когда доставка покупной бытовки вообще невозможна, постройка своими руками — единственный вариант. Если вложить в работу все свое терпение и умение, можно превратить временную бытовку в надежное и комфортное жилище.

http://okarkase.ru

Сколько нужно материала для строительства бытовки 6х3

Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.

Да, и цена контейнера не из дешевых, за счет большого объема железа.

Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.

Каркасные конструкции могут быть:

Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.

Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.

Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».

В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.

И более предстоит соединение посредством вертикальных стоек:

После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:

Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.

Процесс фундаментной укладки столбчатого незаглубленного типа:

Как правильно это сделать:

Есть несколько правил, способствующих сохранению прочности конструкции:

Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.

На данном этапе не следует торопиться, сначала выполняется черновой пол:

Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.

Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).

Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.

Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.

Видео сюжет расскажет о возведении бытовки своими руками

Выбор фундамента

В зависимости от того какая планируется бытовка, выбирается тип фундамента.

По своему типу фундаменты подразделяются на:

Ленточный.
Свайный.
Столбчатый.
Плитный.

Но для такого строения, как бытовка достаточно мелкозаглубленного столбчатого. Почему именно его? Да по той простой причине, что бытовка не такое мощное строение, для которого требуется возводить монолитную армированную ленту из бетона. И поскольку она считается временным строением, то в любое время может быть демонтирована. И тогда разборка столбчатого фундамента не доставит особых хлопот, в отличие от монолитного железобетонного, снести который не так то и просто.

Кроме этого столбчатый фундамент обойдется в мизерную сумму по сравнению с монолитным ленточным или плитным, и потребует меньших трудозатрат.

Иногда для бытовки фундамент и вовсе не устраивается. Непосредственно на утрамбованном участке возводится каркас из бруса и обшивается досками или плитами, накрывается кровельным материалом и все – временное пристанище готово. Единственное, что в этом случае делается, то подсыпка песком, гравием или шлаком и установка нижней обвязки каркаса на кирпичи или бетонные блоки, чтобы дождевая вода не затекала в строение. И в этом случае те же кирпичи или блоки также выполняют функцию фундамента.

Из чего и как строят

1 Из чего и как строят
2 Планировка и чертежи
- 2.1 Бытовка-вагончик
- 2.2 Распашонка
- 2.3 Бытовка с туалетом и душем
3 Фундамент под бытовку
4 Пошаговая инструкция: фото-отчеты с пояснениями
- 4.1 Строительство деревянной бытовки
- 4.2 Металлический каркас для бытовки
5 Видео по теме

Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.

Для обшивки выбор материалов намного шире. Используют:

обрезную доску;
листовой материал — фанеру, ОСБ, ДСП;
профлист;
сайдинг.

В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

Один из вариантов садовой бытовки

Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.

Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.

Строим деревянную бытовку

Деревянная бытовка

Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязка

Крепление нижней обвязки

Нижняя обвязка

Способы соединения брусьев по углам

Лаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойки

Варианты крепления вертикальных стоек

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязка

Укладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм

Уделяем особое внимание прочности соединений на балках кровельного перекрытия

Стропильные балки

Стропила односкатной крыши

Стропила

Шаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулина

Ондулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
Доставка материалов автомобилем газель – 3000 рублей.
Доски второго сорта для обрешётки – 450 рублей.
Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

В итоге строительная бытовка вам обойдётся в 40510 рублей без учёта мелких расходных материалов (гвоздей, шурупов и т.п.).

Как самому сделать каркас бытовки

Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.

Подготовительные работы для фундамента

Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.

Установка фундамента

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.

Распилка древесины по размерам согласно чертежу

Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

Выкладка и закрепление к столбам основы каркаса (венца)

Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.

Монтаж нижней обвязки каркаса

Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.

Установка лаг на пол

Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.

Устроение подпола

Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

Установка вертикальных угловых стоек из бруса 100х100 мм

Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.

Монтаж верхней обвязки из бруса 100х100 мм

Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.

Закрепление конструкции

Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.

Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
Замена временных реечных раскосов на постоянные из доски 100х40 мм.
Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
Монтаж настила поперек лаг из обрезной доски 150х40 мм.
Внешняя обшивка каркаса паронепроницаемым материалом.
Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
Установка окон и дверей.
Монтаж инженерных систем.
Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.

Есть ли смысл строить бытовку своими руками

Существует несколько способов заполучить жилой вагончик для временного проживания небольшой бригады строителей. Ситуация обычно усложняется тем, что жить в бытовке придется в зимнее время в условиях загородного участка, когда самой дачи или дома, как такового, еще нет, или он только строится.

Проблема бытовки для рабочих решается несколькими способами:

Арендовать жилой вагончик у друзей, соседей, строительной или специализированной фирмы. Самый плохой вариант. Хорошую бытовку дадут максимум на неделю, а для старого и разбитого вагончика обычно хозяева требуют сделать ремонт;
Построить бытовку силами нанятых рабочих. Они сделают быстро и одновременно за небольшие деньги. Качество построенного жилого блока невысокое, и чаще всего через месяц – другой потребуется сделать ремонт или даже переоборудование бытовки;
Купить готовую бытовку или заказать в строительной фирме по заранее согласованным условиям и чертежам. Получается достаточно дорого и не всегда правильно.

Утепление и внутренняя отделка.

Как я писал выше в данном проекте я использую минераловатный
утеплитель ТеплоKNAUF.
Толщина утепления пола и стен – 2 слоя по 50 мм. Утепление кровли (между стропил) – 3 слоя по 50 мм. Внутри по утеплителю
слой пароизоляционной плёнки.

По пароизоляции зашивка вагонкой.

Вентиляция.

Не обязательно, но весьма желательно сделать вент. отверстия в
стенах для проветривания бытовки. Для этого в торцевой стене в комнате отдыха сделать приточный вент. канал через стену с
регулируемым клапаном на высоте 5-10 см от пола:

Вытяжной аналогичный канал сделать в торцевой стене кладовой на
высоте 2,1-2,3 м от пола. Такой же канал в перегородке.

__________________________________________________________________________________________

Купить проект
каркасной бытовки
М-35

Вы можете купить готовый проект этой бытовки для самостоятельной
постройки. Проект представляет из себя

pdf-альбом (24
листа формата А4) с подробными архитектурными и
конструктивными чертежами,
всеми необходимыми размерами, узлами и спецификацией строительных
материалов.

Стоимость проекта
бытовки М-35:

2100 рублей

После нажатия на кнопку “Купить“, вы будете перенаправлены на сайт
Wildberries. После оплаты товара на сайте
Wildberries откроется страница с доступом для
скачивания проекта.

____________________________________________________________________________________________________

Как построить бытовку из дерева, на металлическом каркасе
