Разновидности временных конструкций
Под временное проживания возводят небольшую постройку размером 3х6 м или около того. Если планируется использовать ее в холодное время года, обязательно утепляют постройку. Утепление не будет лишним и в относительно теплые осенние и весенние месяцы. Нередко хозяева планируют строительство бытовки как подсобного помещения с последующей переделкой его под баню, летнюю кухню или даже гостевой домик. Поэтому строят из качественных материалов, с хорошей отделкой и возможным подведением коммуникаций.
Вариантов конструкций много. Чаще всего ставят каркасное сооружение. Основу делают из деревянного бруса или металлических элементов. Во втором случае постройка прочнее, ее можно перевозить на другое место. Обшивают вагонкой, досками, плитами ОСБ, сайдингом.
Можно построить домик из щитов или сэндвич-панелей. Они просты в сборке, но приходится покупать комплектующие, что увеличивает цену проекта. Если не планировать дальнейшее переоборудование вагончика, можно выбрать самые простые и бюджетные материалы: фанеру или любые подходящие пиломатериалы. Правда, простоят они недолго, через короткое время потребуется ремонт.
Перед строительством домика продумывают его планировку. Чаще всего используются два решения: «вагончик» и «распашонка». В первом случае вход делают в боковой стене. Внутреннее пространство не делится, крайне редко ставят перегородку. Второй вариант более удобен и используется чаще. Вход располагается в центре. Средняя часть строения отделяется с двух сторон внутренними перегородками. Получается тамбур на входе, из которого двери ведут в две комнаты. Их назначение бывает разным: склад и место отдыха, кухня и спальня. Иногда в одном из блоков размещают санузел и душевую комнату. Тогда требуется подвести инженерные коммуникации, что при желании можно сделать.
Instagram sadovy_mir_
Дачный участокДелаем калитку из дерева своими руками: инструкция от выбора материала до сборки деталей
Фундамент под бытовку
Так как строение временное и легкое, фундаментом обычно служат столбики или блоки. Чаще — блоки. Желательно — бетонные, стандартные. Нет — можно любые строительные, но высокой плотности и не пустотелые.
Пример столбика для фундамента под бытовку
Их ставят на подготовленное основание. Если грунты нормальные, можно просто снять дерн и выровнять площадки. Для большей надежности выкапывают небольшой котлован под каждый блок глубиной около 20-25 см. В него засыпают щебень средней фракции и хорошо трамбуют. На такую подложку выставляют блоки.
Обратите внимание! Верхняя кромка должна быть выставлена в уровень (быть в одной горизонтальной плоскости). Также необходимо проверить геометрию фундамента: углы строго под 90°, диагонали равны. . При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки
Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков
При ширине бытовки не более 2,5 м и использовании в для каркаса деревянного бруса, расставляют блоки в каждом углу, а также под теми местами, где отходят перегородки. Если постройка будет без перегородок, шаг расстановки — через каждые 1,5-2 м — зависит от сечения бруса и планируемой обшивки, а также веса кровельного материала. При ширине 3 м и более, требуется промежуточный брус, и основа под него. В этом случае получается три ряда блоков.

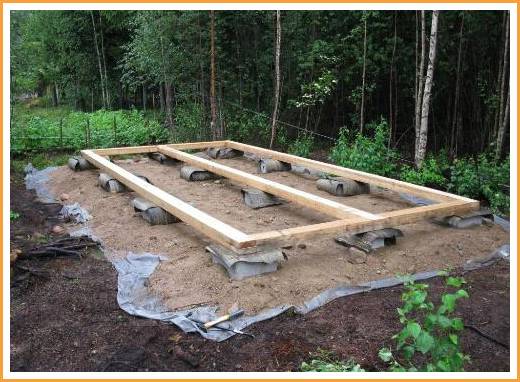

Пример фундамента под дачную бытовку трехметровой ширины
Чтобы в помещения не тянуло сырость, на блоки укладывают гидроизоляцию. Можно — два слоя рубероида, можно — другого гидроизоляционного материала, даже пленки. Еще вариант — промазать битумной мастикой. На этом можно считать фундамент готовым.
Из чего и как строят
Первым на участке появляется туалет, а затем уже и бытовка
Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.
Для обшивки выбор материалов намного шире. Используют:
- обрезную доску;
- листовой материал — фанеру, ОСБ, ДСП;
- профлист;
- сайдинг.
В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.

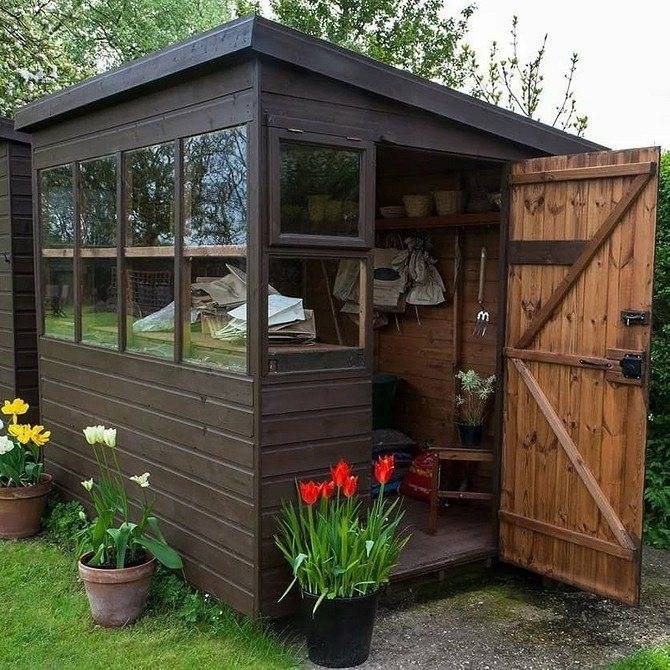

Один из вариантов садовой бытовки
Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.
Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.
Виды построек
Каркасные бытовки классифицируют по размерам, мобильности и материалам изготовления. Минимальные «домики» представляют собой коробки площадью 2х3 м. Более удобна и вместительна — каркасная бытовка 6х3 м. Максимальные размеры дачных переносных помещений могут достигать 8х9 м. Таким образом, виды каркасных бытовок делят по размерам на маленькие, средние и большие.
По материалам строительства дачные каркасные бытовки делят на две группы – с деревянным каркасом и с металлической несущей основой, выполненной из металлических труб, уголков, швеллеров. Деревянный каркас собирают из балок толщиной сечения от 100 мм. Использовать менее толстый брус для строительства каркаса нельзя – коробка получится недостаточно прочной и может развалиться во время транспортировки. Кроме того, она может не выдержать снеговых и ветровых нагрузок.
Силовой каркас из доски.
Металлический каркас
Металлический каркас может использовать трубы диаметром от 60 мм. Это – более надёжный вариант строительства, более прочный и долговечный, при условии качественной сварки.
Также для дачных вариантов оговаривается мобильность постройки. Если планируется, что дачный каркасный домик может быть переставлен на новое место, то к местам сварки предъявляются требования высокого качества. Такой каркас соединяют особо тщательно по углам и стыкам. Переносные бытовки должны без проблем выдерживать любое количество перемещений.
На заметку
В стационарных каркасных вагончиках возможно менее тщательное крепление вертикальных опор к нижнему брусу. В процессе эксплуатации они будут давить на обвязочный брус и фиксировать его, не допускать подвижек в сторону.
Материал для изготовления дачной бытовки
Отделка бытовки вагонкой
Если строение используют в качестве места проживания, к строительным материалам предъявляют требования по части экологической безопасности, особенно к внутренней отделке стен, потолка, пола. Каркасное строительство предполагает использование утеплителя, который ставят между двух слоев обшивки.
Дерево
Строение представляет собой каркас бытовки из дерева, снаружи отделанный вагонкой, блок-хаусом. Внутри стены обшивают листами ДСП, ОСБ, толстой фанерой.
Особенности строений:
- кровлю делают по деревянным балкам, стропилам, фермам;
- пол выполняют по балкам из бруса.
Деревянные бытовки легкие, поэтому для их монтажа не требуется глубокий фундамент. Такие строения дешевле металлических, но они и служат меньше (около 15 лет). Транспортируемые бытовки подвергаются различным нагрузкам больше стационарных вариантов. Утепляют деревянные стены слоем минеральной ваты.
Щитовые
Щитовые бытовки дешевы и быстро собираются
Внутренние и наружные стены крепятся к стойкам цельными щитами. Щитовые конструкции отличаются минимальными затратами материалов, быстрой сборкой.
В качестве штучных ограждений выступают:
- рамки, обшитые ДСП, цементно-стружечными панелями (ЦСП);
- дощатые щиты;
- блоки из вагонки.

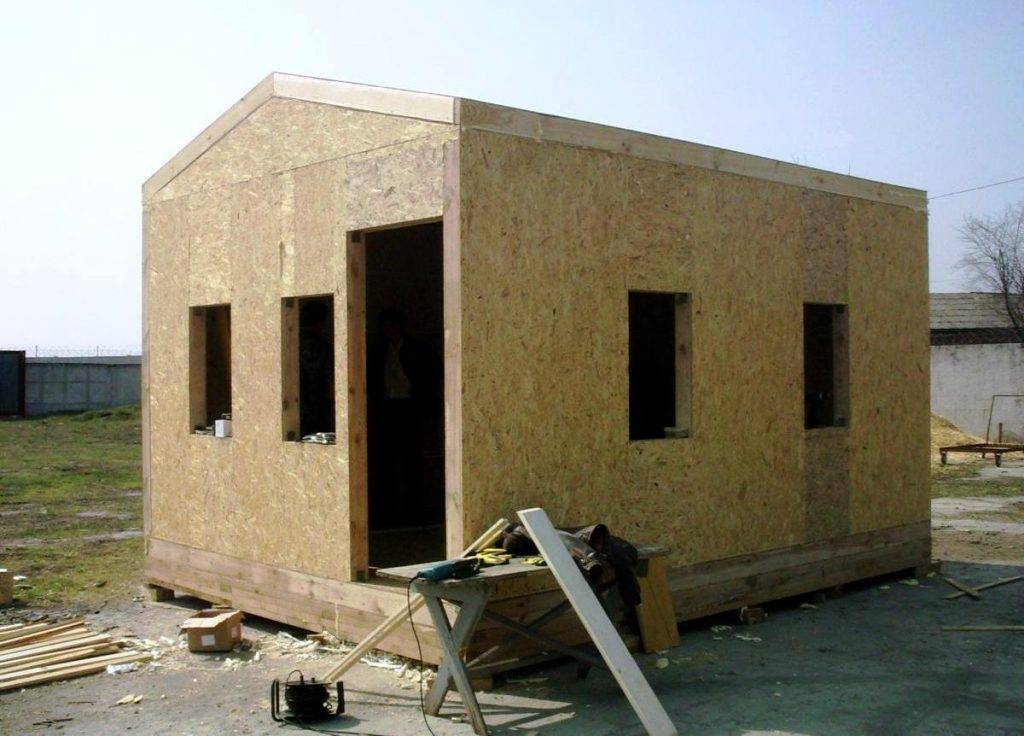

Из ОСБ плит
ОСБ — материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу
Крупноразмерные элементы в качестве стеновой облицовки дают преимущество в виде жесткости. Такие конструкции предназначены для переносных и перевозных модулей.
Плиты ОСБ имеют следующие характеристики:
- сделана в виде многослойного листа из стружки, которая скреплена смолой с добавлением искусственного воска;
- почти не впитывает влагу, не набухает от воды.
Стройматериал хорошо удерживает метизы, не трескается, сочетается с различными отделочными слоями. К недостаткам относят низкую проницаемость для пара.
Из металлопрофиля
С помощью профильной трубы каркасу можно придать разную форму, устроить любую планировку помещения. Для повышения безопасности проемы оснащают стальными решетками, делают железные входные двери.
Особенности каркасных бытовок из металлопрофиля:
- стены выполняют металлическими профлистами, сэндвич-панелями с внутренней прослойкой утеплителя;
- крышу кроют оцинкованными стальными листами.
Внутри металлической бытовки подшивают дополнительный потолок для утепления поверхности, предохранения от шума.
Из сэндвич-панелей
Строения из сэндвич-панелей считаются самыми теплыми и комфортными
Материал обшивки легкий, не требует усиления каркасных стоек, других несущих элементов. Дом просто строить, работы не занимают много времени.
Свойства панелей по типу сэндвича:
- экологическая чистота;
- устойчивые характеристики огнестойкости;
- влагостойкость;
- хорошая теплоизоляция, шумозащита.
Панели декоративной группы отличаются красивым внешним видом, облицовочные плиты монтируют круглый год, независимо от температуры воздуха.
Выбираем место для возведения бытовки
Дачный домик из бытовки
При выборе места для нашего домика учитываем пару важных моментов.
Во-первых, думаем, будем ли мы в будущем куда-то перевозить конструкцию. К примеру, вы собираетесь построить легкий дом на пару сезонов, а потом убрать его в другое место. Если переезд входит в ваши планы, бытовку лучше всего разместить как можно ближе к выезду с участка.
Погрузка бытовкиДоставка бытовок
Во-вторых, определяемся с назначением помещения. Если бытовка будет использоваться только в качестве сарая для хранения различных инструментов и прочих хозяйственных принадлежностей, ее лучше всего устанавливать приблизительно по центру длинной стороны основного дома, чтобы к ней можно было легко дойти с любой стороны участка.
Бытовка сможет послужить местом для хранения инвентаря
Преимущества и недостатки бытовок-каркасников
Бытовка в деревянном каркасе
Деревянные и металлические остовы для бытового строения хозяева часто делают собственноручно, что ведет к существенной экономии на оплате труда специалистов. Каркасные домики строят по опробованной технологии, для них используют стандартизованные конструкции, элементы и детали.
Другие преимущества деревянных и металлических каркасных строений:
- возможность переоборудования и дальнейшего применения для жилых или хозяйственных нужд;
- возведение не потребует подъемных механизмов, т. к. монтаж ведется последовательно, каждый мелкоразмерный элемент поднимается после установки предыдущего;
- просто делать разборку стен, остова или демонтаж;
- для строительства применяют металл или дерево — экологически чистые материалы;
- разобранное строение можно транспортировать в другое место.
Деревянный или металлический каркас строительной бытовки имеет недостатки. Например, пространственное решение определенного типа ограничено конструктивными элементами, поэтому существенно изменить его планировку не получится. Можно только увеличить габариты самой постройки.
Древесина впитывает воду, от чего впоследствии разрушается, гниет. Сталь также подвержена коррозии при действии влажности. Оба материала требуют предварительной обработки перед монтажом. После окончания сборки их покрывают красками или лаками для продления срока эксплуатации.
Необходимые материалы (смета)
Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:
- Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
- Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
- Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
- Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
- Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
- Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
- Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
- Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
- Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
- Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
- Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
- Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
- Доставка материалов автомобилем газель – 3000 рублей.
- Доски второго сорта для обрешётки – 450 рублей.
- Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
- Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
- Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
- Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.
В итоге строительная бытовка вам обойдётся в 40510 рублей без учёта мелких расходных материалов (гвоздей, шурупов и т.п.).
Сколько нужно материала для строительства бытовки 6х3
Если с габаритными размерами все ясно, то осталось определиться с конструктивными особенностями. Какой способ использовать при возведении бытовки, что выбрать:

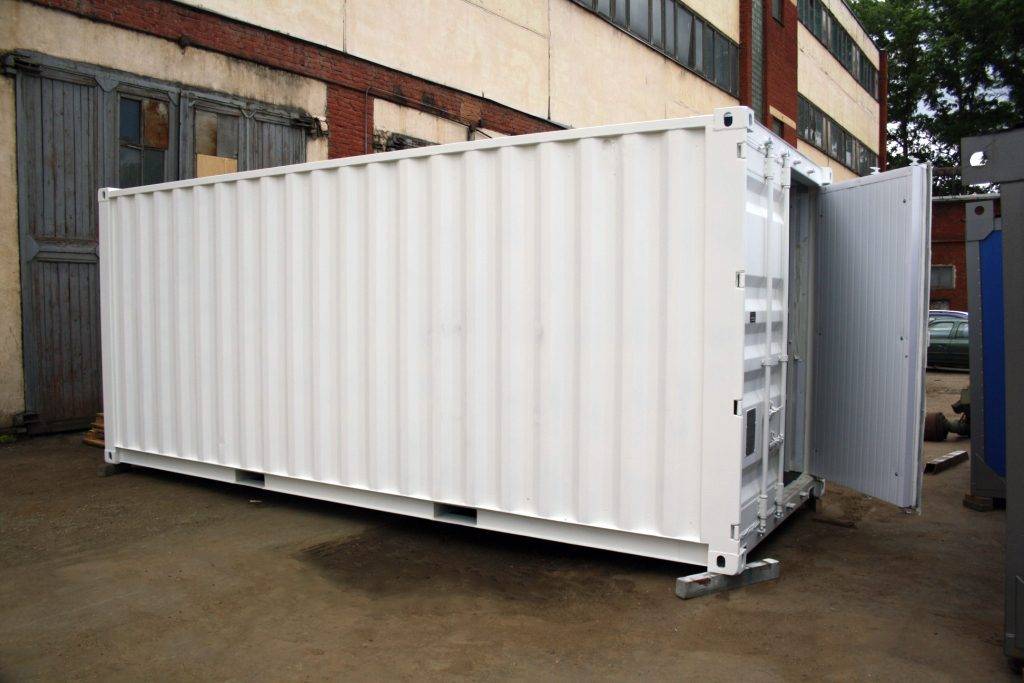

На первый взгляд установка на посыпку из гравия металлического контейнера представляется самым простым вариантом. Кажущийся минимум работ обманчив. Необходимо озаботиться доставкой конструкции, в которой достаточно трудно сделать проемы.
Да, и цена контейнера не из дешевых, за счет большого объема железа.
Считается оптимальным решением. Проще строить и размер финансовых трат на минимальном уровне.
Каркасные конструкции могут быть:
Многие пользуются этим методом как самым простейшим. Щитовая вариация состоит из рам, в основе которых доски. Сборка рам осуществляется на земле. Затем производится их сбивка в короб. После настилки пола выполняется обшивка стен. Для этой цели подходит любой имеющийся материал – листы ДСП или ОSB, фанера и так далее. Затем следует установка дверей. Существенный минус: конструкция прослужит не более одного сезона. В ней отсутствуют несущие элементы, поэтому строение быстро перекосится за счет нагрузки еще до морозов. Это неплохой вариант для сезонной времянки.
Размер 6х3 для временного (подсобного) помещения относится к универсальному варианту. В зависимости от планируемого использования выполняется его чертеж. Это обязательный подготовительный этап перед непосредственным строительством. В качестве образца обычно используется типовая схема с тамбуром и комнатой (4,5 и 13,5 «квадратов»). Можно добавить перегородки, отделяющие санузел, кухонное и складское помещения, если в таковых есть необходимость. Затем необходимо обозначить входную и внутреннюю двери, оконные проемы. То есть, указать на бумаге месторасположения окон и дверей.
Остановимся подробней на возведении деревянной каркасной вариации. По сути, это самое распространенное строение при самостоятельном исполнении домика под названием «бытовка».
В основе каркаса, брус из дерева. Если схематично, то двум прямоугольникам (длиной 6 метров и шириной 3 метра) с сечением бруса 0,1х0,1 см.
И более предстоит соединение посредством вертикальных стоек:
После выполнения означенных выше этапов (определения способа строительства и места для расположения домика, составления схемы), можно приступать к закупке материалов. Чего и сколько потребуется легко понять и высчитать, руководствуясь конкретным чертежом и схемой, а также из нижеприведенных пунктов:
Для любого типа фундамента поверхность выравнивается. Здесь придется поработать лопатой, чтобы избавиться от верхнего земляного слоя. Достаточно углубиться на штык лопаты. Площадь котлована обычно равна площади строения плюс 0,5 м по периметру в качестве захвата. Далее следует утрамбовка и настил гидроизолирующего материала.
Процесс фундаментной укладки столбчатого незаглубленного типа:
Есть несколько правил, способствующих сохранению прочности конструкции:
Работы по строительству каркаса завершаются заменой временных укосин. Их место занимают постоянные укосы из досок размером 0,1 х 0,04 м. Последний аккорд – монтаж откосов для дверей и окон.
На данном этапе не следует торопиться, сначала выполняется черновой пол:
Затем делается многослойное утепление из пергамина, минеральной ваты, полиэтилена. Теперь можно заниматься укладкой чистообрезных досок 0,15х0,04 м (можно со шпунтом). Они крепятся перпендикулярно лагам (поперек досок для чернового пола). К слову, вариация плавающего пола здесь неприемлема, так как пол добавляет строению прочности. В досках настила, соприкасающихся с каркасными стойками, делаются выемки размером 0,005 х 0,01 м, паз для «контакта» с угловой стойкой соответствует показателю 0,01 х 0,01 м.
Прочностные характеристики строения зависят и от внешней обшивки. Поэтому лучше выбирать доски. Потом они закрываются сайдингом или иным наружным декором. Хотя облицовка необязательна. Главное, исключить попадание стекающей воды внутрь строения. Например, обшивать внахлест. Перед началом работы каркас «укутывают» пергамином (степлер помогает закрепить материал).
Внутри бытовка облагораживается любым имеющимся материалом (фанерой, ламинатом и так далее). Именно перед внутренними работами проводится прокладка электросетей (кабелей в гофре), а также выполняется утепление по аналогии с полом.
Если предусмотрены перегородки, то схема их сборки идентична боковинам каркаса за одним исключением, используются рейки 0,04 х 0,04 м. Перегородочные рамы прибиваются к стене гвоздями с последующей обшивкой.
Видео сюжет расскажет о возведении бытовки своими руками
Как самому сделать каркас бытовки
Постройка бытовки технологически не очень сложна и не требует специальной подготовки или дорогих редких инструментов, однако неопытному строителю не стоит надеяться, что все пройдет быстро и без проблем. Количество необходимых операций по монтажу достаточно высоко, на полное их освоение в процессе возведения может уйти от месяца и больше.
Подготовительные работы для фундамента
Необходимо снять почву на 30 см по всей площади бытовки с выходом в 0,5 метра за периметр и заменить ее утрамбованным песком. Для большей долговечности песок можно уложить на геотекстиль.
Установка фундамента

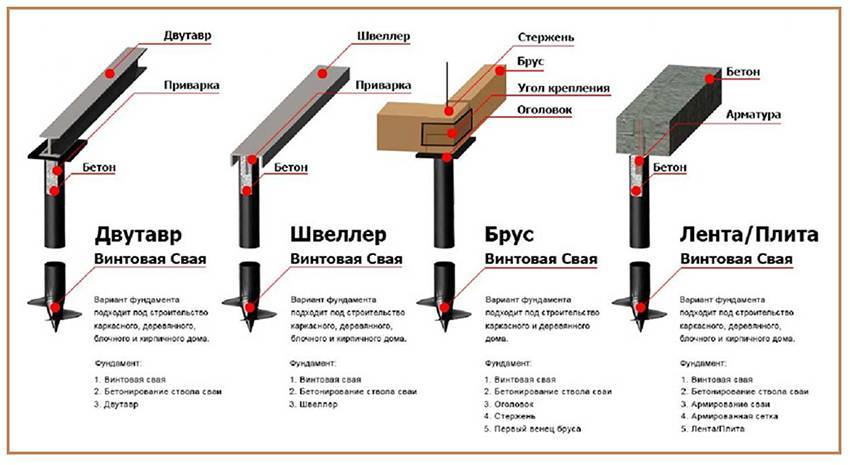

Возможные варианты — бетонные блоки, кирпичные столбы, шлакоблочные столбы, литые бетонные фундаменты под стальную опору и так далее, в зависимости от требований по долговечности. Глубина столбов — от 30 см. Укладывать столбы нужно по шнурам, выставленным и по горизонтали, и согласно чертежу каркаса. Для бытовки 6х3 понадобится 15 столбов, 3 в ширину, 5 в длину, выставленных с шагом 1,5 м. На свежеуложенном сыром фундаменте 7 дней нельзя производить дальнейшие работы.
Распилка древесины по размерам согласно чертежу
Обработка изготовленных деталей антисептиком и гидрофобными средствами. Дополнительная противопожарная обработка вряд ли обеспечит надежную защиту от открытого огня, но может предупредить случайный пожар от искр и окурков.

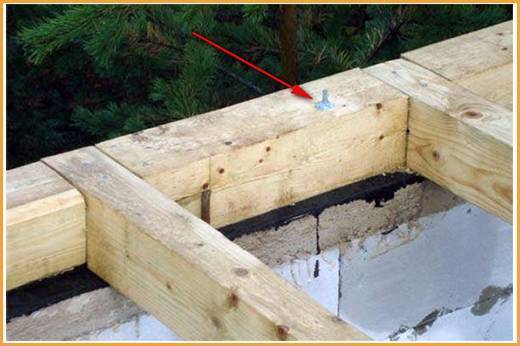

Выкладка и закрепление к столбам основы каркаса (венца)
Перед укладкой венца столбы необходимо оснастить двухслойной рубероидной гидроизоляцией. Основа состоит из 3 продольных брусьев и 2 поперечных, размером 150х100 мм. Брусья выкладываются широкой стороной вниз согласно чертежу, выравниваются по уровню и крепятся анкерами/арматурной вязкой к столбам.
Монтаж нижней обвязки каркаса
Производится закрепление бруса сечением 100х100 мм на венец строго по периметру конструкции. На срединную балку обвязка не производится. После монтажа нижней обвязки должна возникнуть ступенька 50 мм по всему внутреннему краю основы.
Установка лаг на пол
Для лаг нужен брус 50х100 мм, монтируют его ребром вниз, на 3 продольных балки венца, вставляя в прорезы размером 30 мм в нижней обвязке. Шаг берется 60 см.
Устроение подпола
Необязательный шаг, продлевающий жизнь бытовке и немного утепляющий ее. Промежутки между столбами по периметру перекрываются тяжелым проницаемым материалом (строительный мусор, к примеру), а сам подпол от песка до лаг засыпается керамзитом.

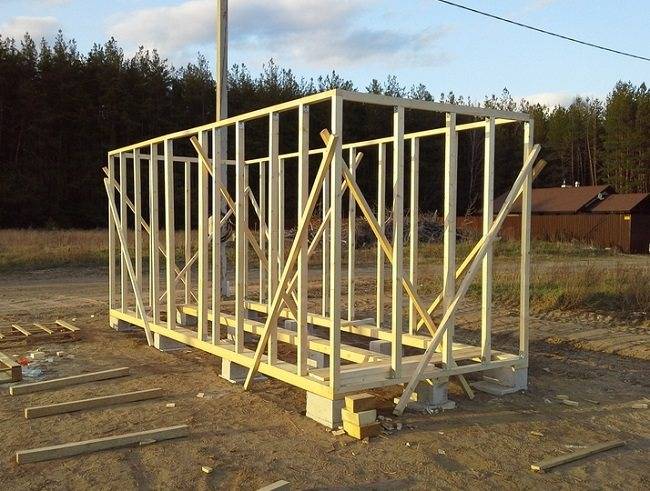

Установка вертикальных угловых стоек из бруса 100х100 мм
Перед дальнейшим окончательным закреплением стойки выравниваются с помощью уровня и временных двусторонних реечных раскосов.
Монтаж верхней обвязки из бруса 100х100 мм
Задняя и торцевые балки должны крепиться в одной плоскости, на уровне задних стоек, фронтальная балка — выше, по верхней границе передних стоек.
Закрепление конструкции
Закрепление конструкции дополнительными вертикальными стойками из бруса 50х100 мм. Каждое окно или дверь требует двух стоек, между которыми будут проемы. Также нужно устанавливать стойки с шагом 1,5 метра на стенки без проемов.
- Установка горизонтальных брусьев 50х50 мм, ограничивающих оконные и дверные проемы.
- Замена временных реечных раскосов на постоянные из доски 100х40 мм.
- Установка стропил на верхнюю заднюю и фронтальную балку согласно схеме].
- Укладка на стропила обрешетки и кровельного материала согласно инструкции. Существует множество вариантов устройства крыши, но все их надо делать до укладки пола и обшивки стен.
- Монтаж чернового пола. Самым надежным вариантом станет шпунтовая доска 150х30 мм. Укладка производится в сплошной настил по трем балкам венца параллельно лагам.
- Укладка нижней гидроизоляционной мембраны на черновой пол. Подбирается непроницаемый для пара материал.
- Укладка утепления на мембрану между лагами. Используется пластины пенополистирола или минеральной ваты.
- Укладка поверх утеплителя и лаг единой полиэтиленовой мембраны.
- Монтаж настила поперек лаг из обрезной доски 150х40 мм.
- Внешняя обшивка каркаса паронепроницаемым материалом.
- Сплошная древесная обшивка каркаса, в зависимости от требований по виду и долговечности, это может быть вагонка, обрезная доска, щиты из толстой фанеры и так далее.
- Установка окон и дверей.
- Монтаж инженерных систем.
- Внутренняя обшивка каркаса полиэтиленом. В обшиваемые зазоры закладывается и крепится степлером теплоизоляция. Это касается также потолочной поверхности
- Внутренняя обшивка стен и потолка листовыми материалами (ДВП, ДСП, ОСП, фанера) или вагонкой.Установка перегородок из бруса 50х50 с креплением к полу, потолку и стенам, обшивка их листовым материалом.
- Декоративные работы — покраска или покрытие линолеумом пола, установка имитации бруса и тому подобное.
Проект каркасной постройки
Проект каркасной бытовки представляет собой документ, в котором подробно описываются этапы строительства постройки, а также приводится перечень строительных материалов. Проектная спецификация содержит данные о размерах бруса или труб, перечисляет количество кровельных и стеновых панелей. Наличие спецификации позволяет чётко определить размер закупки, приобрести материалы без излишков и переплат.
Проект каркасной бытовки также содержит схемы, эскизы и чертежи. К примеру — разметку крепления кровельных листов и стеновых панелей, схему сборки каркасных и кровельных элементов – места их расположения, расстояния между ними. Эти схемы позволяют неопытному строителю или простому обывателю построить каркасную бытовку без особых проблем. Таким образом, проект даёт важные преимущества – оптимизирует траты на материалы и позволяет построить качественно.
Можно ли сделать чертеж каркасной бытовки своими руками? Вполне – при наличии инженерного образования или технического склада мышления. Или при наличии опыта строительства других построек.
Схема каркаса постройки.
Можно нарисовать эскиз будущего вагончика-дома – деление на комнаты, расположение окон и дверных проёмов. Дальше понадобится правильно составить чертеж каркасной бытовки – для этого понадобятся знания сопротивления материалов и расчеты нагрузок. Также придётся попотеть над составлением схемы расположение стеновых панелей.
И ещё одна особенность – необходимо найти и выбрать способы крепления различных деревянных балок в каркасе – в паз или встык, с выемкой материала или без неё, на гвозди, винты или металлические крепёжные углы. Необходимо познакомиться с большим количеством строительных норм и правил, сделать правильно расчёты.
Наиболее оптимальный вариант – выполнить самостоятельно начальную стадию проектирования – нарисовать схему каркасной бытовки, определить размеры. По готовой схеме – подобрать в интернете похожий проект каркасной бытовки 6х3 мм. После – доработать готовый проект, внести в него необходимые корректировки и поправки, «привязать» к местности.
В интернете проекты часто сопровождают фото каркасных бытовок, по которым можно делать предварительный выбор.
Виды бытовок
Условно классификацию бытовок можно провести по нескольким признакам:
- область применения и назначение;
- устройство;
- конструкция;
- материалы.
Область применения и назначение
Компании, занимающиеся изготовлением бытовок по типовым проектам (и под заказ), в каталоге продукции выделяют два больших класса:
строительные вагончики;
- дачные бытовки.
Дачный домик «Эко-Хаус»
В свою очередь строительные бытовки бывают следующего назначения:
- для проживания людей, в том числе для переодевания, отдыха и приема пищи;
- административные (управление, учет и контроль за ходом работ);
- санитарно-гигиенические боксы (туалет, умывальник, душевая кабина);
- хранение инвентаря, инструментов и материалов;
- охрана и контрольно-пропускные пункты.
Дачные бытовки относятся к универсальному типу. Они, как правило, разделены на несколько зон, имеющих разное предназначение. А выбор конкретного устройства зависит от дальнейших планов по использованию — бытовка не дом, и ее довольно просто переоборудовать и благоустроить.
Устройство
По внутреннему устройству (планировке) можно выделит несколько наиболее часто встречающихся проектов:
- Одно помещение. Бытовка без перегородок, из-за чего ее часто называют «пустышкой».
- С тамбуром. От предыдущего варианта отличается наличием внутреннего тамбура, как правило, расположенного в торце. Входная дверь может быть устроена как по короткой внешней стене, так и по длинной.
- Из двух смежных помещений с межкомнатной дверью в перегородке.
- Из двух изолированных помещений с отдельными входами.
- Из двух помещений разделенных тамбуром и перегородками с межкомнатными дверями. Иногда такой проект называют «распашонкой».
Конструкция
Есть три основных типа конструкции бытовок:
- щитовые;
- каркасные;
- контейнерные, или блок-контейнеры.
Если быть точным, то блок-контейнеры — это щитовые или каркасные конструкции, которые собирают из сэндвич панелей. Отличие от двух первых вариантов в том, что компании-производители продают блок-контейнеры либо полностью готовыми к установке, либо в разобранном виде. В последнем случае бытовку собирают на месте в соответствии с технической документацией: схемами, чертежами и инструкцией, которые входят в комплекте поставки. К этой же категории относят транспортные контейнеры, которые переделывают под бытовки.
Если проанализировать предложения производителей, то наибольшей популярностью пользуются каркасные конструкции. Они прочней и надежней, легче переносят транспортировку в собранном виде, а строительные бытовки вагончики имеют собственное шасси, и их можно транспортировать на другой объект как прицеп.
Самостоятельные застройщики также предпочитают возводить каркасные бытовки — они проще в изготовлении своими руками, а выбор материалов, особенно для обшивки, ограничивается только бюджетом строительства.
Материалы
Материалами для каркаса выступают:
- деревянный брус и брусок;
- металлические швеллеры и уголки.
В качестве дополнительных ребер жесткости у деревянного каркаса могут использовать доски, у металлического — полосу.
Для внешней и внутренней обшивки (черновой и чистовой) выбор материалов гораздо шире. Это могут быть:
- всевозможные плиты: ОСБ, ЦСП, ДСП, ГКЛ, ГВЛ, фанера, аквапанели;
- деревянная вагонка;
- блок-хаус;
- имитация бруса;
- листовой металл;
- профлист;
- сайдинг (металлический, ПВХ, цементный);
- ПВХ панели (ПВХ вагонка);
- деревянные сэндвич панели;
- металлические сэндвич панели.
Дачные бытовки строят также их бруса. Но по сути это небольшие деревянные дома, которые отличаются от «нормальных» только размерами и меньшим сечением бруса — 100х100 или 100х150 мм. И конечно, у бытовок более «легкий» фундамент.
Электричество
Электричество в бытовке
Электричество в бытовке Тянуть в бытовку полноценную проводку мы не будем. Такие строения не являются капитальными и в подобном оснащении не нуждаются. Но как в таком случае организовать хотя бы освещение и обогрев? В этом нам поможет хороший удлинитель со шнуром подходящей длины. Включаем его в ближайший доступный источник электроэнергии и тянем в бытовку.
В бытовке мы сможем включить в такой удлинитель тройник для большего удобства и возможности использования сразу нескольких электроприборов.
Освещение
Обустраиваем на свое усмотрение. В целом же для бытовки хватит нескольких простых светильников, установленных в основных функциональных зонах.
Освещение в бытовке
Строим деревянную бытовку
Деревянная бытовка
Деревянная бытовка
Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.
Нижняя обвязка
Крепление нижней обвязки
Нижняя обвязка
Способы соединения брусьев по углам
Лаги
Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.
Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.
Угловые опорные стойки
Угловые опорные стойки
Варианты крепления вертикальных стоек
Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.
Верхняя обвязка
Укладка балок перекрытия
В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.
Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм
Уделяем особое внимание прочности соединений на балках кровельного перекрытия
Стропильные балки
Стропила
Шаг стропил
Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.
Крыша из ондулина
Ондулин инструкция по монтажу
Ондулин инструкция по монтажу
Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.
Внутреннее обустройство
Окна и двери лучше сразу купить готовые. Неплохо, если окна имеют распашную конструкцию. Тогда вам не понадобится обустраивать вентиляцию принудительного типа.
Черновой пол будущей бытовки собираем из обработанных антисептиком толстых досок, плотно стыкуя их между собой. К каркасу доски крепятся с помощью саморезов.
Когда черновой пол будет прочно закреплён, его поверхность устилается плёнкой, после чего к основе приколачиваются лаги для поддержания чистового пола.
Пространство между рейками заполняется теплоизолирующим материалом – к примеру, недорогой и доступной минеральной ватой. Верхний слой минеральной ваты изолируется с помощью пароизоляционной плёнки. Здесь поможет строительный степлер.
Наконец, выкладываются вплотную друг к другу и фиксируются к лагам доски чистового пола. Завершающая операция – покраска или лакировка готового пола.
