Фундамент на буронабивных сваях с ростверком

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

• перекрыть горизонтальное движение плывунов;
• снизить влияние обводненной почвы;
• контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

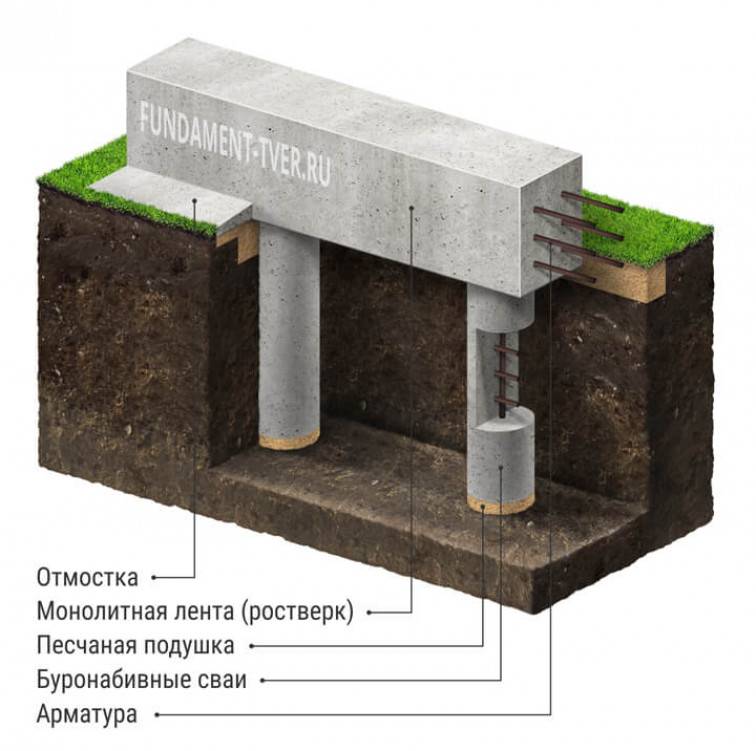

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

• Стойки.
• Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

• диаметр;
• марку бетона;
• вид армирования;
• глубину бурения;
• механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
3. Установку арматурных каркасов.
4. Бетонирование скважины.
5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Что такое ростверк

Ростверк – это балка, связывающая оголовки свай по периметру будущего здания и в тех местах, где планируется разместить несущие стены строения. Исходя из материала, который может применяться при изготовлении, ростверк делится на несколько видов, а именно:

• металлический;
• деревянный;
• железобетонный.

По типу монтажа можно выделить:

• низкий;
• высокий.

Какой из видов применять, определяется проектом строительства с учетом типа свай. Ростверк, монтируемый на винтовых сваях, может быть металлическим, деревянным или железобетонным. В буронабивных и забивных железобетонных свайных основаниях применяется бетонная балка. При этом балка может быть покупной (изготовленной на заводе ЖБИ), либо заполняться бетоном в опалубке прямо на площадке строительства.

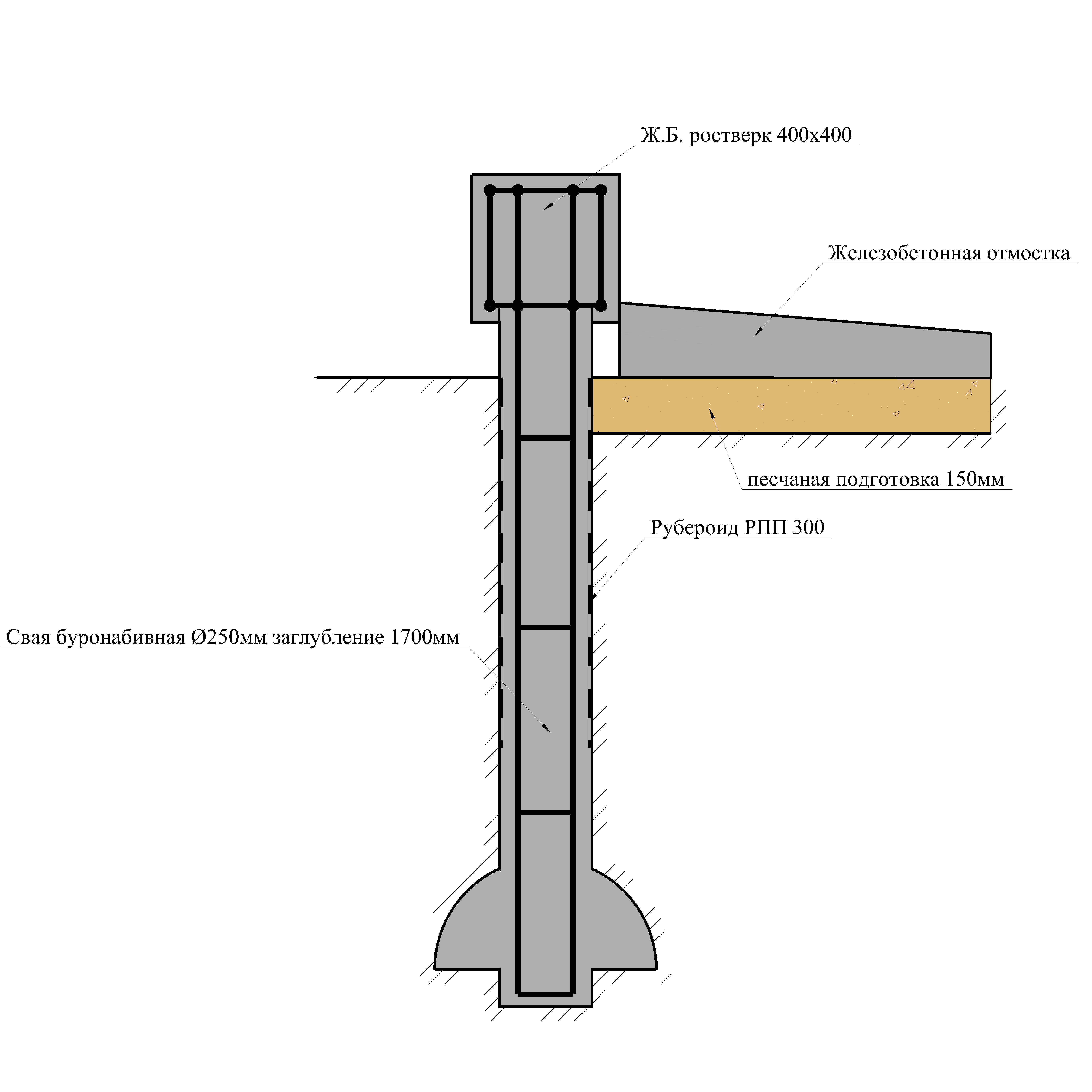

Буровые сваи с уширением

В пластичных глинистых грунтах буровые сваи устраивают с уширением. Разбуривание уширения сваи производят после достижения проектной отметки сваи и выполняют штатным уширителем.

Величина раскрытия режущих ножей уширителя устанавливают непосредственно перед его опусканием в скважину, шаг раскрытия ножей равен 5 см.

Работа по устройству уширения основания производится в следующем порядке:

№	Порядок работ
1	Лотом проверяют глубину скважины и определяют отметку низа забоя скважины
2	Определяют глубину режущей кромки обсадной трубы. Отметка низа режущей кромки обсадной трубы должна быть выше отметки низа скважины на величину, устанавливаемую проектом (несколько метров)
3	К буровой штанге вместо шнекового бура крепят штатный уширитель, первоначальное раскрытие ножей устанавливают равным 10 см
4	Уширитель опускают в скважину, при достижении дна забоя, под действием веса штанги происходит раскрытие режущих ножей уширителя (ножи уширителя собраны совместно с емкостью для сбора разработанного ими грунта), при вращении штанги происходит разбуривание уширения и сбор разработанного грунта в емкость
5	После окончания разбуривания буровую штангу поднимают, при этом ножи уширителя складываются и производится подъем, грунт из емкости удаляется в отвал.
6	Величину раскрытия ножей увеличивают и операции по разработке уширения повторяют до тех пор, пока уширение не достигнет проектного размера.
7	Контроль формы уширения проводится при помощи уширителя. Для этого на нем устанавливают проектное раскрытие ножей и опускают его в скважину, ножи раскрываются и производится проверка полости путем проворачивания уширителя. Если в емкости для сбора грунта оказывается небольшое его количество, то уширение имеет проектное очертание и обрушение свода скважины и вывалов нет. В этом случае производится приемка разбуренного уширения и разрешаются работы по дальнейшему сооружению буронабивной сваи.

Сваи армируют арматурными каркасами. Их изготавливают на производственной базе мостоотрядов в виде отдельных секций. Во внутреннюю полость каркас подают краном.

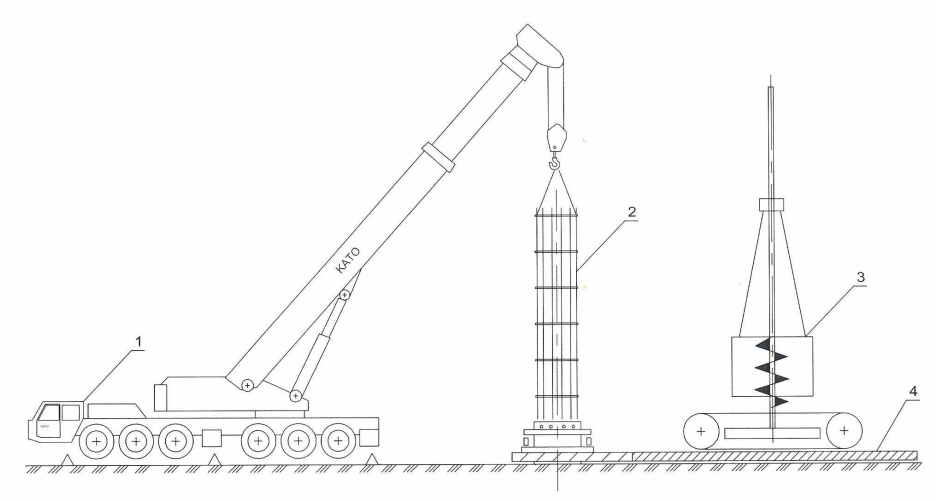

Стыковка секций арматурного каркаса

1. автокран КАТО NK-750;
2. секция арматурного каркаса;
3. буровой станок;
4. железобетонные плиты

После установки каркаса проводят бетонирование свай. Бетонную смесь на строительную площадку доставляют в автобетоно-смесителях.

Бетонирование скважин методом ВПТ

1. автобетоносмеситель;
2. металлическая эстакада;
3. приемная воронка бетонолитной трубы;
4. буровой станок;
5. железобетонные плиты

В зимнее время температура бетонной смеси в момент ее укладки должна быть не ниже +5°С. Суммарное время доставки бетонной смеси на строительную площадку, укладки ее в скважину, извлечение бетонолитных и обсадных труб не должно превышать срока ее схватывания.

Варианты конструкции и их устройство

Свайно-ростверковый фундамент для дома из газобетона состоит из двух частей, которые монолитно связываются друг с другом и воспринимают нагрузку: ростверк и сваи.

Виды ростверка

Ростверк – верхняя часть основания, представляющая собой монолитную ленту, которая объединяет оголовки свай и проходит под всеми несущими стенами строения. Назначение ростверковой части – восприятие нагрузки от газобетонного дома и равномерное распределение ее на нижележащие свайные опоры. По материалу ростверк под газоблок может быть двух видов:

• Железобетонный. Монолитная конструкция из бетона. Конструктивно ж/б ростверковая лента похожа на традиционный ленточный фундамент, только без заглубления в грунт. Это универсальный вид ростверка, который может применяться к любым сваям.
• Металлический. Балки из стали, обладающие высокой прочностью на сжатие. Используется преимущественно для винтовых свай, но возможно и применение с бетонными сваями. Стоимость металлического ростверка значительно выше, чем монолитного. Его выбирают тогда, когда строительство дома из газоблока нужно завершить как можно быстрее (монолит набирает прочность в течение 28 дней).

Виды свайных опор

Для свайно-ростверковых фундаментов для дома из газобетона используются три вида опор:

1. Железобетонные забивные сваи. Это унифицированные изделия квадратного сечения с заостренным нижним оголовком, выпускаемые на заводе. Для забивки свай в грунт используется специальное оборудование – сваезабивочные машины. На мягких грунтах работают мини-копером, услуги которого обходятся дешевле. Минимальная длина готовых ЖБИ – 1625 мм, поэтому для их доставки нужен автомобиль-трал. Транспортные расходы и аренда сваезабивочной техники удорожают строительство, поэтому этот вариант опор не нашел широкого применения в частном домостроении.
2. Буронабивные сваи. Это железобетонные изделия, которые заливаются непосредственно на стройплощадке. Простота исполнения и невысокая себестоимость делают этот вариант самым предпочтительным при устройстве свайного фундамента с ростверком под газобетон. О том, как рассчитать свайно-ростверковый фундамент с буронабивными опорами расскажем ниже.
3. Винтовые сваи. Металлические опоры заводского производства с винтом на когце, с помощью которого они вкручиваются в грунт. Для устройства свайного поля из винтовых опор не требуется спецтехника, а отсутствие бетонных работ делает этот вариант приемлемым для тех, кто хочет закончить стройку максимально быстро. В грунтах с высоким УГВ и агрессивной кислотно-щелочной средой нужно использовать винтовые сваи из легированной стали с антикоррозийным покрытием. Такие опоры имеют относительно высокую цену – от 3500 рублей за штуку.

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно!

На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Когда все эти процедуры проделаны, необходимо приступить к заливке бетона

Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента. На этом фундамент ленточный на буронабивных сваях можно считать законченным

На этом фундамент ленточный на буронабивных сваях можно считать законченным.

Гидроизоляция железобетонных свай

Такой тип изоляции производится с применение железобетонных опор, которые изготавливаются путем заливки бетона в специальные формы. Армирующие каркасы обеспечивают высокую прочность и жесткость конструкции. Для монтажа свай данного типа используют ударную методику, а также методику вдавливания, вибропогружения и бурения.

В результате этого обмазочные и распыляемые стройматериалы не будут эффективными при установке гидробарьера. Поэтому, оптимальным вариантом является гидроизоляция оголовка ж/б сваи в фундаменте с применением проникающих герметиков. Такой способ обработки гарантирует высочайший уровень защиты от проникновения внутрь грунтовых и дождевых вод.

В чем плюс?

Буронабивной фундамент с ростверком может быть возведен на заболоченной, вязкой, подвижной почве, плывунах, а также грунтах, склонных к морозному пучению. Он также является выходом из положения при строительстве домов в зонах с разной степенью сейсмоактивностью.

Буронабивные сваи с ростверком прекрасно подойдут в тех случаях, когда речь идет о строительстве на участках с разветвленными подземными коммуникациями. Они также спасут ситуацию, если в силу повышенного содержания щелочи в почве придется отказаться от использования винтовых свай.

Основные преимущества данного типа базиса:

• Можно возводить на проблемных грунтах.
• Фундамент устойчив к вибрационным воздействиям.
• Просто в плане монтажа.
• Не требует производить земляные работы в большом объеме.
• Относится к числу бюджетных, недорогих вариантов.

Конструкция буронабивного фундамента с монолитной обвязкой позволяет создать ее самостоятельно, не привлекая профессиональную строительную технику и профессиональных строителей.

Разумеется, такой вариант не лишен недостатков:

• Существует вероятность, что сваи могут неравномерно просесть.
• Данная конструкция полностью исключает подвал и цоколь.

Технология установки свай

Осуществление процесса бурения скважин ямобуром Устройство фундамента этого вида включает сверление скважин и их дальнейшую заливку бетонной смесью. Для высверливания применяются ручные, электро/бензиновые буры. Менее трудоемкий этап подготовки скважин – привлечение специальной техники для бурения.

Процесс засверливания скважин под сваи можно выполнить и своими руками с помощью ручного мотобура, установив подходящий диаметр наконечника.

Прочность каждой сваи увеличивают каркасом из арматуры: внутрь пробуренных отверстий опускают 3−4 армирующих элемента с сечением 10−12 мм.

В этом случае, армирующие стержни будут выполнять функцию связки сваи и железобетонного ростверка. То есть, находящаяся над землей и заглубленная части фундамента будут объединены в единое целое. При устройстве ростверка стержни должны выступать из оголовка сваи.

Помимо перечисленного выше, каркас из арматуры не допустит возможные разрывы и деформации из-за влияния морозного пучения.

Монтаж: пошаговая инструкция

1. На начальном этапе строительную площадку расчищают, снимают плодородный слой почвы. Утрамбовывают грунт, размечают свайное поле. Очертания будущего ростверка обозначают при помощи шнура и колышков.
2. Затем приступают к бурению скважин. Для этого используют ручной бур. Его вкручивают в землю строго вертикально. Скважины должны быть на 5-7см шире сечения опоры.
3. Дно скважины утрамбовывают и покрывают гравийно-песчаным слоем толщиной 10-25см.
4. Затем в скважину опускают обсадную трубу. Обычно используют изделия из асбестоцемента, пластика, металла. На рынке представлены специализированные обсадные трубки, снабженные соединительными механизмами для стыковки. После установки пустоты между стенками скважины и трубой плотно заполняют грунтом.
5. Затем приступают к армированию. Обычно используется схема в 4 либо 6 прутьев. Диаметр арматурного каркаса должен быть на 3-5см уже сечения трубы. Арматура связывается с помощью проволоки и хомутов. По длине арматурный каркас должен быть на 0,3м длиннее, чем обсадная труба. Армирующий скелет устанавливают внутри трубы так, чтобы он не касался ее стенок.
6. После этого через специальную воронку в скважину заливают бетон. Марка смеси должна быть не менее В-12,5. Воронка необходима, чтобы избежать образования внутри бетона пустотных шариков. Заливку осуществляют в медленном режиме, послойно – по 50см, каждый раз уплотняя залитый слой глубинным вибратором.
7. После заливки свай необходимо выждать неделю. Это время необходимо, чтобы бетонный раствор закрепился внутри опор. Затем можно монтировать ростверк.
8. Ростверк устанавливают на подушку из смеси гравия и песка толщиной 0,1-0,2м.
9. Эта прослойка также покрывается бетонной подготовкой, а затем закрывается гидроизоляционным материалом. Обычно применяется рулонная гидроизоляция.
10. Затем приступают к монтажу опалубки.
11. В подготовленную форму устанавливается арматура. Арматурный каркас связывают с прутами, торчащими из опор.
12. Завершается процесс возведения буронабивного фундамента с ростверком заливкой бетона. Применяется такой же класс смеси, как и для свай. Обязательна трамбовка глубинным вибратором. Если на улице стоит сухая погода, а температура воздуха выше 26 градусов, то ростверк необходимо периодически поливать водой, чтобы уберечь бетон от пересыхания и образования трещин. Положенный поверх полиэтилен также защитит фундамент.
13. Срок закрепления бетона составляет 28 суток. Именно через это время фундамент наберет свою прочность. Раньше этого срока приступать к возведению стен категорически запрещено.

Общие принципы технологии буронабивного фундамента

Буронабивная свая представляет собой ствол круглого сечения из армированного бетона, погруженный в грунт. Основной принцип работы такой сваи – прохождение поверхностного (почвенного) слоя с заглублением в прочные несущие грунты. Несущая способность формируется отпором грунта по площади пяты сваи, а также трением по боковой поверхности ствола.

На первоначальном этапе выполняется устройство скважин. Как легко догадаться из названия, скважины выполняются бурением.

Этапы технологии устройства буронабивных свай.

Необходимость применения обсадной трубы определяется грунтовыми условиями. При высоком уровне грунтовых вод или при наличии суглинков мягкопластичной (тем более текучей) консистенции скважину после извлечения бура быстро «затянет», заилит. Во избежание этого в такие грунты предварительно вдавливают стальную трубу, называемую «обсадной». Выборка грунта производится внутри полости трубы. После установки арматурного каркаса и набора прочности бетона трубу извлекают краном.

Для крупных скважин диаметром 300мм и более применяются механизированные («промышленные») буровые установки. Небольшие скважинки можно пробурить ручным мотобуром.

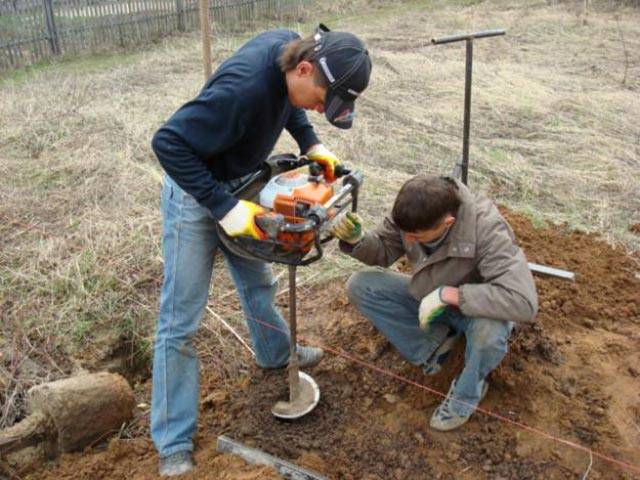

Бурение скважин ручным мотобуром.

Готовая скважина.

В зависимости от конструкции, мотобуры могут выполнять скважины диаметром до 250мм (при глубине бурения 3-4м), чего достаточно для устройства буронабивного фундамента не только под навесы, заборы, беседки, но и под легкие дома малой этажности.

Примеры конструкций мощных мотобуров.

Требуемая глубина скважины достигается применением удлинителей – после погружения бура на почти всю его длину бензиновый привод снимается, на бур надевается удлинитель, к нему снова присоединяется привод и бурение продолжается.

Доступность такой техники даже для небольшой бригады строителей привела к массовой популярности данного типа фундамента в секторе частного строительства. Технология возведения буронабивного фундамента характерна своей простотой, высокой скоростью выполнения, снижением объема земляных работ. Для таких сооружений, как заборы, беседки и т.п. такой тип фундамента порой оказывается дешевле ленточного или столбчатого.

Преимущества и недостатки свайно-ростверкового фундамента

Каждый из перечисленных видов фундамента обладает достоинствами и недостатками, которые учитываются при проектировании, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях. Среди самых распространенных типов фундамента у проектировщиков есть выбор между ленточным, плитным, свайно-ростверковым и свайным. Если сравнивать плюсы и минусы свайно-ростверкового фундамента, с другими разновидностями оснований, то срф во многом выигрывает.

В действительности преимущества свайно ростверкового фундамента намного перевешивают недостаткиИсточник lowcarb-ernaehrung.info

Свойства фундамента с ростверком определяют следующие преимущества его использования:

• применим для любых грунтов, в том числе подвижных и неустойчивых, водонасыщенных или торфяных;
• удобен при строительстве дома в местности с неоднородным рельефом (например, на склоне);
• не требует большого расхода материалов;
• имеет значительный срок службы;
• проведение монтажа слабо зависит от погодных условий – допускаются работы при температуре воздуха вплоть до -10°C;
• отличается устойчивостью и имеет неплохую несущую способность.

На водонасыщенных грунтах возведение фундамента требует особого мастерства и точных расчетовИсточник termeszetvedelem.hu

Минусы:

• существуют ограничения, связанные с несущей способностью: фундамент используется только для одно- и двухэтажных зданий;
• строительство цокольного этажа или подвала возможно, но связано со сложными и затратными проектными решениями;
• монтаж требует высокой точности, поэтому настоятельно рекомендуется доверить его специалистам;
• монтажные работы предполагают использование спецтехники.

Применение свайно-ростверкового фундамента

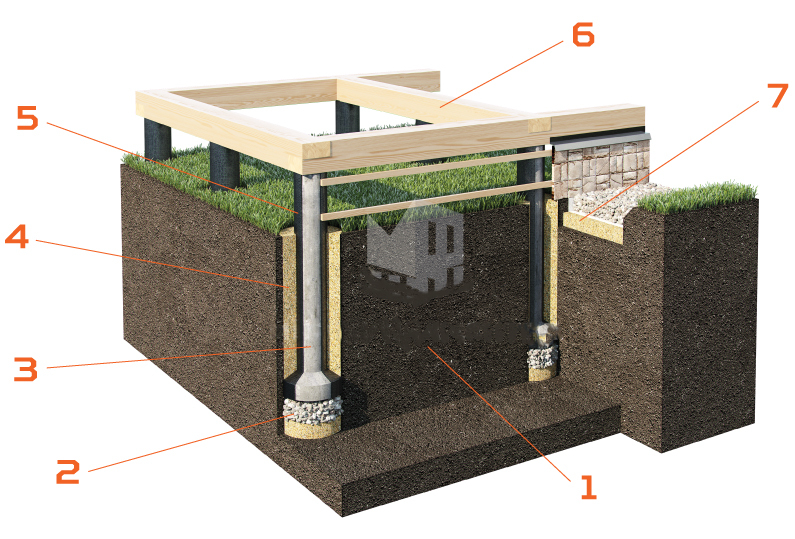

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Расчёт буронабивного фундамента с ростверком

Перед выбором типа фундамента соберите информацию о типе почвы на вашем участке

Для того чтобы без ошибок подобрать необходимую конструкцию фундамента, требуется собрать информацию о грунте на участке застройки, а также определить величину общей нагрузки, которую будет оказывать объект строительства.

При определении состава почвы можно воспользоваться картой грунтов, а также пробурить шурф. Карты грунтов и грунтовых вод легко найти в интернете, а вот шурф можно сделать своими руками только при помощи специального инструмента для бурения. Каждый пласт земли анализируется по стандарту качества. В ГОСТе 25100-2011 “Грунты. Классификация” собрана информация, которая поможет разобраться в этом вопросе. При помощи ГОСТа можно определить качественный состав пластов земли.

Определение нагрузок состоит из нескольких этапов. Рассчитывается масса стен, перекрытий, кровли, оконных и дверных проёмов. Ориентировочно рассчитывается масса фундамента. Также для расчёта необходимы полезные нагрузки и снеговые.

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

В качестве примера определим, сколько свай диаметром 20 см потребуется для  фундамента под дом, вес которого составляет 60 тонн. Из таблицы видно, что одна стойка может выдержать вес не более 1884 кг. Разделив 60 000 кг на 1884 кг, получим 31,84 штук. Округляем в большую сторону до целого числа и получаем 32 сваи. Для их заливки (без осадных труб) нужно купить арматуру и бетон общей стоимостью 32х428,68 руб. = 13 717 руб.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

Помогла ли вам статья?

ДаНе очень1
