Скважина для воды своими руками: технологии ручного бурения

Бурение скважины на воду своими руками

Подготовка

Выбор наиболее удачного времени года очень важен, если вы хотите провести все работы самостоятельно. Компании, предлагающие свои услуги, обычно используют спецтехнику, которая дает возможность бурить практически в любой сезон. Но если вы планируете обустроить скважину на воду собственными руками, стоит выбрать наиболее подходящее время:

• Весна. Обычно специалисты не бурят в этот период. Дело в том, что верховодка весной значительно поднимается, поэтому слишком велика вероятность ошибки при определении водоносного слоя.
• Лето и осень. Период с июня до сентября считается одним из самых удачных для создания скважины своими руками. Минимальный уровень верховодки и комфортная температура позволяют выполнить все работы наиболее быстро и успешно. На садовых участках землевладельцы обычно бурят после сбора урожая, чтобы не повредить посадкам.
• Зима. Для обустройства водозаборного сооружения своими руками этот период довольно проблематичен. Оборудование, которое используют специалисты, позволяет без особых сложностей справиться с задачей. Но вручную проводить работы не стоит. Если вода срочно потребовалась именно в зимний период, лучше доверить бурение профессионалам.

Не менее важно определить, где пробурить скважину вручную своими руками. Специалисты бурят, полагаясь на устройство электрического зондирования или другие специальные приборы

А человеку без спецоборудования необходимо:

• Запросить гидрогеологическую карту в одной из соответствующих организаций вашего района.
• Узнать у владельцев соседних участков, которые уже имеют водозаборные сооружения, какой глубины у них скважины.
• Осуществить разведочное бурение, если другие способы поиска воды для вас недоступны. Выкопать шахту своими руками обычно не составляет труда.

Обычно углубление бурят через весь водоносный слой и опускают примерно на 0,5 метра в последующий слой грунта. Оптимально расположить источник водоснабжения на расстоянии трех метров от дома. Убедитесь также, что поблизости нет животноводческих ферм, выгребных ям и септиков.

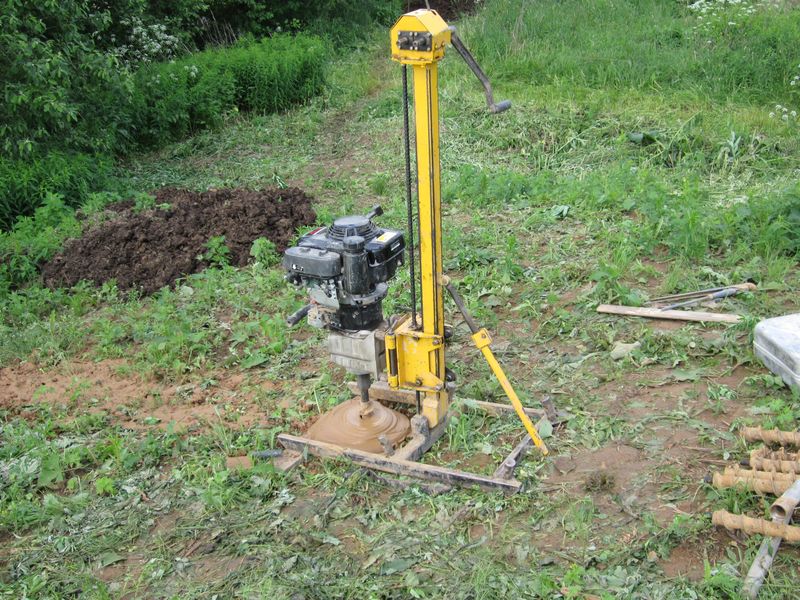

Способы бурения

Чтобы самостоятельно пробурить скважину под воду на участке, вам понадобятся приспособления, позволяющие не просто выкопать яму руками, а сделать работу быстрее и эффективнее:

• шнек и бур;
• долото;
• буровая установка для удержания инструментов в правильном положении;

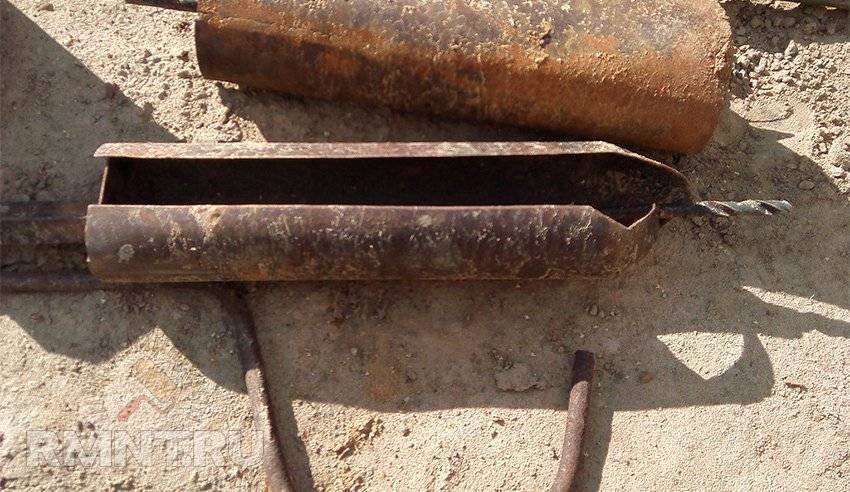

• желонка;
• мотор для поднятия бура;
• роторная установка;
• тренога;
• лебедка.

В зависимости от того, как вы планируете бурить, вам понадобятся те или иные вышеперечисленные инструменты. Существует 4 способа, доступных для бурения скважины для воды в доме своими силами:

1. Шнековый. Для этого способа потребуется бур и шнек. Последний будет выполнять роль винта, с помощью которого буровой инструмент вкручивается в землю, а потом вынимается. Возможно, потребуется долото для разбивки валунов.

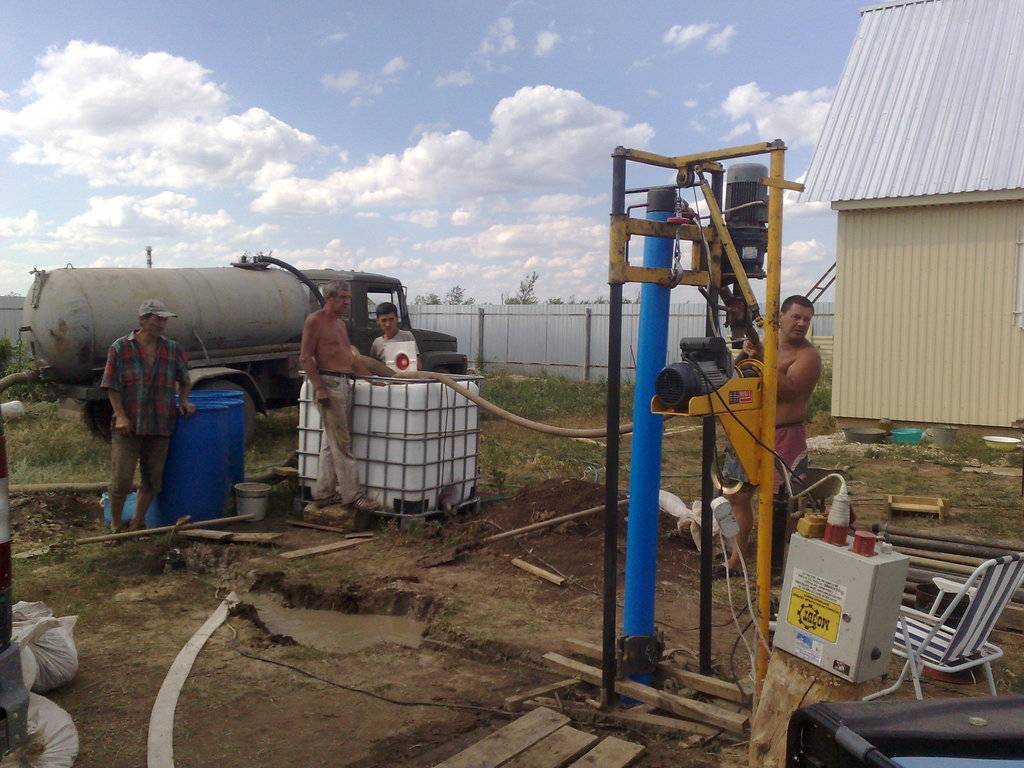

2. Роторный. Этот способ отличается от предыдущего тем, что вращение бура осуществляется не своими руками, а с помощь специального ротора. Таким методом обычно бурят профессионалы. При наличии оборудования вы можете быстрее справиться с задачей.

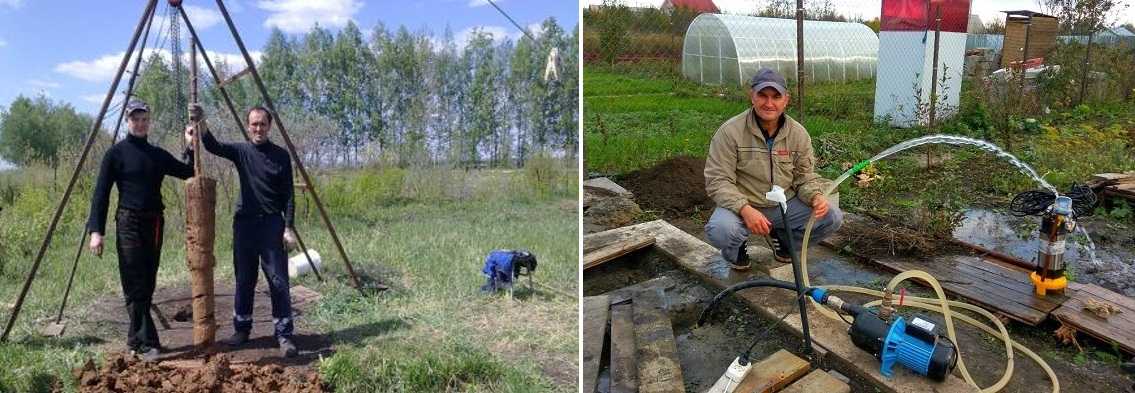

3. Ударно-канатный. Пробить скважину на воду без бурения можно самому в домашних условиях. Чтобы сделать шахту своими руками, используют желонку (длинный и узкий отрезок трубы) и треногу, в середину которой подвешивают инструмент. Суть метода в том, чтобы вбивать трубу в шахту, пока она не забьется грунтом. Затем ее прочищают и повторяют операцию до тех пор, пока не получится нужная глубина.
4. Скважина-игла. Если водоносный слой расположен близко к поверхности, в этом случае бурят абиссинский колодец. Это длинная труба с насосом, позволяющая быстро добраться до воды в верхних слоях грунта. Чтобы ее соорудить своими руками, для начала необходимо буром добраться до ближайшего плывуна. Затем взять обсадную трубу, соорудить на одном конце острый наконечник и фильтр и забивать до достижения нужного водоносного слоя, постепенно наращивая длину.

По ходу бурения не забывайте об обустройстве обсадных труб, иначе стенки могут разрушаться. После окончания работ необходимо прокачать углубление, опустить насос, соорудить кессон. Если водозаборную конструкцию бурят для дома, понадобится очистка воды из скважины от железа и других примесей.

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

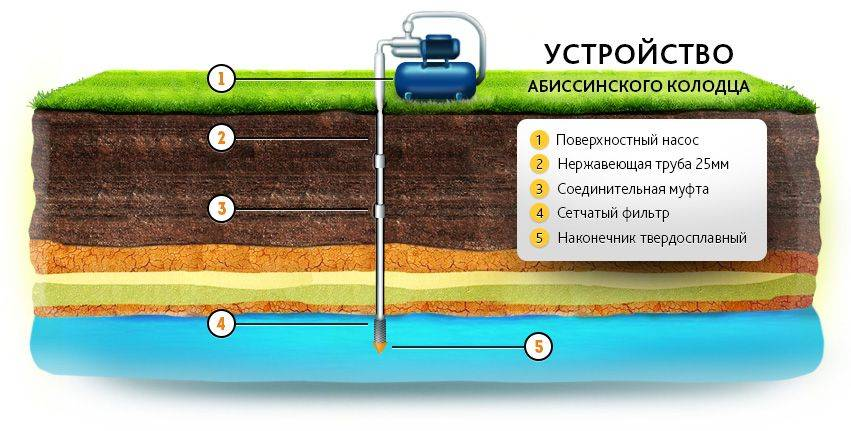

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты

Средняя глубина, на которую рассчитан колодец — 5 6 метров

Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

• чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
• весь процесс занимает 6-8 часов;
• чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
• минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

• абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
• если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
• при низких температурах насос функционировать не будет;
• предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

• наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
• чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

• длительные сроки эксплуатации;
• возможность использовать круглогодично;
• идеально подойдет там, где большое количество источников подачи воды.

Разновидности скважин

Перед тем, как приступить к работе, требуется выбрать подходящую разновидность скважины. В соответствии тому, насколько глубоко пролегает пласт воды, выделяют три основных вида проходок:

• Абиссинский колодец.
• Фильтровая скважина.
• Артезианская скважина.

А теперь рассмотрим особенности каждой выработки. Абиссинский колодец – упрощенный вариант проходки, пробурить который можно практически в любом месте. Существенным недостатком такой скважины называют относительно низкое качество воды. Чаще ее применяют для полива или иных схожих нужд. Для употребления в пищу такая вода не подходит или может использоваться только после многоуровневой очистки. Обусловлено это тем, что воды, залегающие на малой глубине, подпитываются осадками и содержат вредные примеси.

Независимо от вида скважины, обязательным является наличие насосаИсточник абиссинскийколодец.рф

Для подготовки абиссинского колодца, который нередко именуется скважиной-иглой, применяется чаще технология забивки, задействовать которую для работ над проходками других видов нельзя. При наличии необходимого оборудования и помощников выполнить работы по изготовлению подобного колодца можно в течение одного дня.

Перед тем, как пробурить скважину своими руками, рекомендуется заранее подсчитать, какой именно запас воды необходим. К примеру, если требуется обеспечить дом, баню, иные надворные постройки, лучше остановить выбор на фильтровой скважине – ее дебит достаточен, а пробурить такую проходку относительно просто. Глубина залегания пластов воды в этом случае составляет от 20 до 30 метров.

Лучшим вариантом называют артезианские источники – они не заиливаются, поскольку вода содержится в трещинах скальных пород, не содержит вредных примесей, не нуждается в фильтрации и полностью пригодна для питья. Единственный ее недостаток – глубина залегания вод, которая может составлять от 30 до 100 и более метров. Вероятно, практически каждый сейчас задумался о том, как бурить скважину под воду своими руками, учитывая столь значительную глубину. К сожалению, никак, этот вид скважины приведен здесь лишь для примера, добраться до артезианских вод посредством кустарных способов невозможно.

Артезианская скважинаИсточник стройбур33.рф

Технологии буровых работ

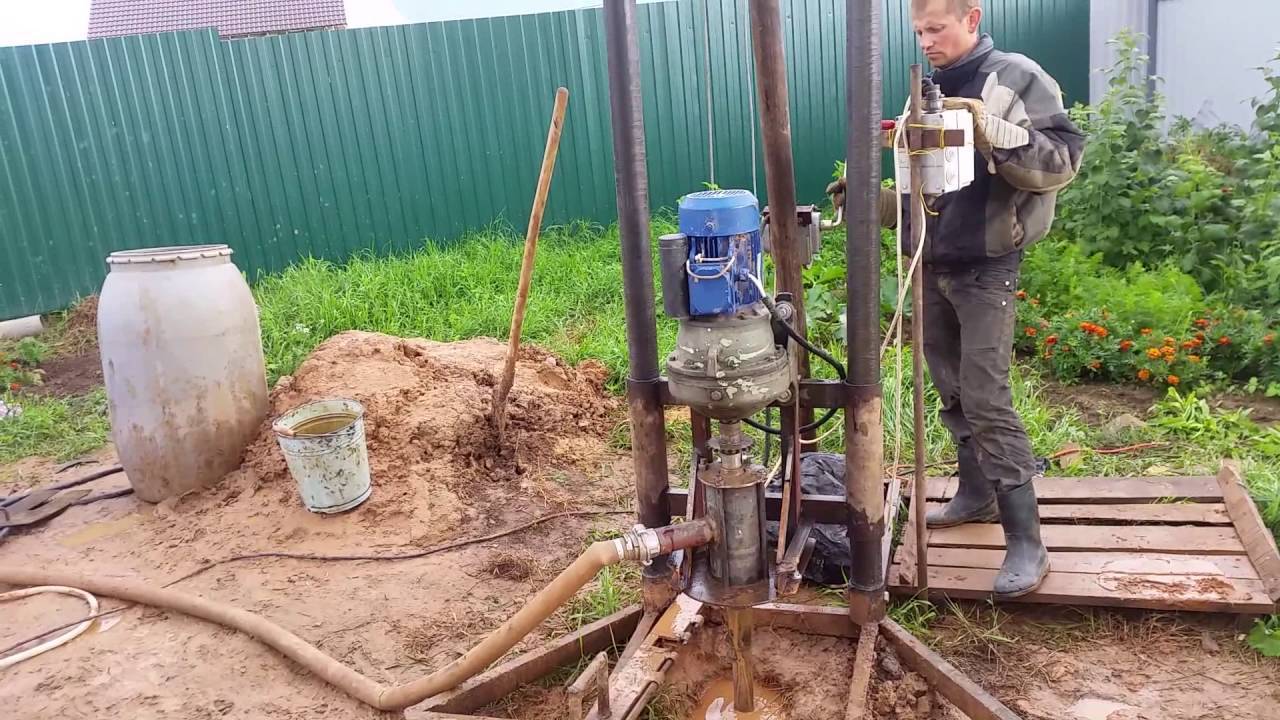

Для самостоятельного бурения скважин подходят несколько способов. Применяют их, в зависимости от состава грунтов, которые необходимо пройти до водоносного слоя.

• Вращательный (шнековый, роторный). Этим способом проходят сыпучие слои и грунты связные обычной плотности – мягкие глины и суглинки, влажные супеси.

  Буровой снаряд при вращении разрушает породу, которая захватывается и поднимается витками винта (шнека).

  Вращают инструмент вручную или с использованием электрического привода.

• Ударный. Бур заглубляют в грунт ударами.

  Такой способ используют для бурения скважин-«игл», для которых бурильная конструкция и обсадка представляют единое целое.

• Ударно-вращательный. Буровой снаряд разрушает породу ударами, затем его проворачивают, забирая разрыхленный грунт в полость инструмента.

  Подходит, практически, для всех видов грунтов.

• Канатно-ударный.Используют для всех типов грунтов.

  Опуская на канате буровой инструмент, разрушают породу и забирают ее в полость (для некоторых видов грунтов может потребоваться периодическая смена инструмента для забора осыпавшейся породы).

Перед началом бурения закладывают шурф размерами 1.5х1.5х1.5 (или 2) метра. В месте, определенном как точка бурения, проходят первые метры (3-4) скважины шнеком.

Очень важно! При бурении на первом этапе, обязательно выверять вертикальность шнека (закладываемого ствола). Это облегчит дальнейшие работы. Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора

Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора.

Это – труба, диаметр которой превышает размеры (диаметр) обсадки и затрубного пространства. Кондуктор выставляют по вертикали и бетонируют.

На заметку! Диаметр скважины, инструмента, обсадки выбирают, ориентируясь на диаметр погружного насоса.

Зазор между стенками трубы и корпусом должен соответствовать документации производителя насоса, но не менее 7 мм.

Для часто встречающегося на рынке калибра насоса в 86 мм, внутренний диаметр обсадки составляет 100 мм.

Для бурения глубоких скважин, инструмент, по мере заглубления, придется удлинять штангами.

В качестве колен буровой колоны (штанг) используют стальные трубы (для инструмента диаметром 100 мм подойдут трубы диаметром 80 мм с толщиной станок не менее 4 мм).

Важно! Соединение колонны выполняют штыковыми муфтами. Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении. Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении

Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении.

Чтобы избежать повреждения обсадки буровой колонной, применяют центраторы труб (стальные пружинные) – 1 на 3-5 м бурильной конструкции.

Важное замечание! Ручное бурение – прерывистое, с периодическим опусканием и подъемом инструмента для освобождения его от породы. За 1 цикл проходят не более, чем длина рабочей части!. За 1 цикл проходят не более, чем длина рабочей части!

За 1 цикл проходят не более, чем длина рабочей части!

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Поиск водоноса по приметам

Есть различные приметы близости воды к поверхности участка, обратим внимание на некоторые из них:

• осмотр растительности на участке. В местах, где растут хвощи, папоротники и другие влаголюбивые растения наиболее вероятно близкое к поверхности нахождение живительной влаги;
• тихим безветренным рассветом проследите расположение пятен тумана, там, где они есть, вода находится близко;
• такой же эффект можно наблюдать по скоплению мошкары тихим вечером, она буквально стоит столбом, искать воду можно здесь;
• поведение животных. В жару собака ищет прохладное место, а оно расположено вблизи от водяной жили или слоя, испарения охлаждают поверхность почвы и животные находят эти места.

Есть множество других примет, позволяющих ориентироваться в месте наиболее вероятного бурения неглубоких скважин.

Разведочное бурение

Наиболее достоверные результаты при поиске воды дает именно такой метод. Ручное бурение скважин с целью разведки производится легким шнековым буром диаметром порядка 76 мм, и оно возможно без дополнительных приспособлений. Иногда с этой целью применяют даже садовый шнековый бур с удлиняемой штангой.

Верховодные слои редко располагаются далее 7 метров по глубине, хотя бывает всякое. А бурить ствол такой глубины нетрудно даже вручную.

Выводы

Такая насущная и важная проблема как водообеспечение загородного участка может быть разбита на несколько этапов, что позволяет не только иметь воду всегда, но и сделать это в экономичном режиме. Рассмотрим подробнее:

1. Установка в доме водоочистительной системы с системами химической и биологической очистки. Заметим, что такие системы уместны при заборе воды с любых горизонтов, включая артезианские.
2. Пробурить скважину своими руками до верховодки. Система очистки обязательна только для питьевой воды, на технические нужды можно использовать воду непосредственно из скважины. Но это не потребует регистрации скважины и уплаты налога на недра.
3. Для очистки сточных канализационных вод устроить септик высокой очистки с биологической и химической очисткой стоков. На выходе может быть получена жидкость, вполне пригодная для технического применения, включая полив огорода.

Несложный расчет убедит, что установка и эксплуатация собственных систем водоочистки будет заметно дешевле, чем бурение и эксплуатация глубинных водозаборов. Успехов вам.

Советуем почитать: Ремонт скважин

Особенности прохождения отдельных видов грунтов

Проблемными для прохождения бурением являются некоторые виды грунтов, такие как пески-плывуны и гравийные образования. Технология их прохождения сходна. Необходимо установить обсадную колонну и производить бурение с параллельным обсаживанием стенок. При этом труба преграждает перемещение песка или гравия в направлении рабочего инструмента.

При бурении вручную ударно – канатным способом необходимо тщательно контролировать положение ударника, если он проскочит вперед обсадной колонны, возможно заклинивание инструмента в толще песка. Извлечение его трудоемко и не всегда удается. В ряде случаев в результате потери инструмента приходится бурить новую скважину.

Виды скважин

Верховодка

Самым верхним пластом являются верховные воды – они залегают примерно в 10 м от поверхности. Иногда для обеспечения водой используют их, но делать это не рекомендуется. Для безопасного использования такой воды требуются постоянные санитарные проверки – верховная вода редко бывает пригодна для питья, чаще она используется для технических нужд.

Верховодка и другие слои

Скважина на песок

Обычно скважины бурят до безнапорного пласта – он залегает примерно на 5-20 м от поверхности и является куда более безопасным для питья, нежели вода из верховного пласта. Скважину в безнапорном пласте называется скважиной на песок. Прежде, чем начать употребление воды, рекомендуется все же проверить ее с привлечением санитарной организации, но получение положительного заключения гораздо более вероятно.

Безнапорный пласт не имеет напора, при этом для безопасной эксплуатации обязательно необходима фильтровка мелких частиц почвы. Дебет такой скважины равняется примерно 2 куб. м/сутки.

Скважина на известняк

Из нее добывается вода высшего качества. Глубина таких скважины на известняк может составлять от 7 до 50 м. В состав водоносного пласта входят: суглинок, известняк и водоупорная порода. Именно такие скважины содержат воду очень высокого качества и потому, для обеспечения дачи питьевой водой бурение скважин на воду своими руками лучше производить именно в известняке.

Скважина на известняк и артезианская скважина

Пласт обладает своим напором – это помогает поднимать воду на поверхность. Дебет равняется 5 куб. м/сут. Перед использованием воды рекомендуется тем не менее провести ее санитарную проверку. Важными преимуществами такой скважины перед всеми другими является:

• долгий срок службы;
• упрощенная система водоснабжения, благодаря наличию у скважины собственного напора;
• стабильный суточный дебет;
• отсутствие необходимости в песочном фильтре;
• высокое качество и чистота воды.

Артезианская скважина

Артезианская скважина располагается в межпластовых водах и предоставляет самое высокое качество и уникальную чистоту воды. Глубина такой скважины залегает от 30 до 50 м глубины, поэтому пробурить ее вручную практически невозможно.

Артезианская скважина

Да и пытаться самостоятельно пробурить скважину под воду в таком пласте не стоит поскольку артезианские воды считаются ценным природным ресурсом и охраняются законодательством.

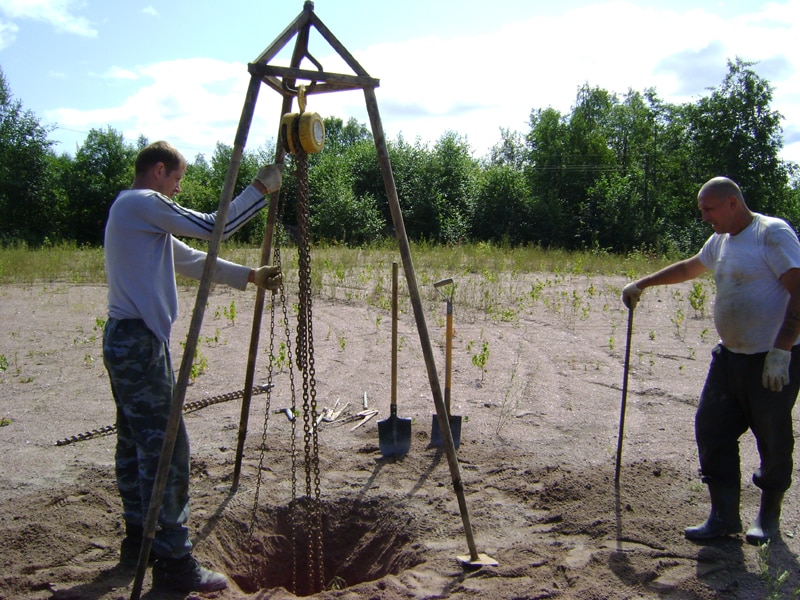

Подготовительные работы

Для сборки конструкции выполните следующее:

• Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.
• Второй вариант обеспечения устойчивости приспособления: вкопайте каждую ногу на глубину 0,7-0,8 м, подложив под них доски или бревна длиной 1 м. Опоры копра устанавливайте в ямы одновременно.
• Установите треногу в месте, где планируется выкопать скважину.
• К верхней части закрепите блок.
• Протяните через блок канат и подсоедините к лебедке или вороту.
• Закрепите к канату тяжелый предмет и опустите его на грунт. Он укажет центр отверстия.
• Выкопайте яму размерами 150×150 см и глубиной 100 см вокруг отмеченного места.
• Стенки укрепите щитами.

Технология бурения скважины шнеком

Бурение скважины в твердой почве

Такой способ бурения скважины в твердой почве наиболее простой в исполнении:

• Соберите треногу, как описано выше.
• Определите центр скважины. Для этого закрепите к цепи бур и опустите его лебедкой острием на землю.
• Вокруг метки выкопайте яму размером 1,5×1,5 и обшейте стенки деревянными досками или щитами.
• Точно в центре скважины выкопайте яму глубиной в 2-3 штыка.
• Опустите в нее шнековый бур для бурения скважин и закрепите ручки.
• Вращая приспособление, углубитесь на всю его длину (или насколько хватит сил).
• Поднимите инструмент лебедкой и очистите от грунта.
• Опустите его обратно в шахту и закрепите удлинитель. Фиксировать куски лучше с помощью пальца, который продевается через отверстия в трубах. Не соединяйте отрезки резьбой, ведь шнек часто приходится вращать в обе стороны.
• Повторите операции до вхождения инструмента в водоносный слой. Проворачивать его лучше вдвоем или втроем — один человек должен надавливать на приспособление сверху.
• Продолжайте вращение, чтобы достигнуть нижнего глиняного пласта. Когда вращать инструмент вновь стало тяжелее, поднимите его на поверхность.
• Очистите шахту с помощью желонки.

Обратите внимание! Приближение к воде можно определить по влажному грунту, поднятому на поверхность. Если вращать инструмент стало легче, значит, он вошел в водоносный слой.

Бурение скважин в сыпучем или вязком грунте

Работа выполняется в следующей последовательности:

1. Пробурите в земле отверстие глубиной 1 м так же, как и в предыдущем разделе, и вытяните шнек из ствола.
2. Закрепите к фильтру (нижнему колену обсадной трубы) хомут с ручками, установите его в отверстие и осадите. При необходимости проверните его. Над поверхностью должен выступать отрезок высотой не менее 100 мм.
3. Установите шнек в обсадную трубу и опустите до упора. Он должен держаться на ручках инструмента.
4. Отсоедините цепь лебедки от бура.
5. Наверните на него удлинитель длиной 1-1,5 м. Закрепите цепь лебедки к новой части и выберите ее слабину. Убедитесь, что конструкция располагается вертикально. В противном случае обсадные трубы тяжело перемещаются в скважине, а шнек начнет касаться стенок ствола. При обнаружении уклона выровняйте ствол, забивая клинья между ним и грунтом.
6. Переставьте хомут с ручками на край подсоединенного удлинителя.
7. Вращая шнек, углубитесь на максимальную глубину. Для облегчения проворачивания добавляйте в скважину воду. Через каждые 20-30 см поднимайте инструмент и очищайте его от земли.
8. Выньте бур из скважины, отсоедините таль.
9. Закрепите к фильтру следующее колено и опустите обсадную трубу до упора. При необходимости используйте подъемное приспособление.
10. Повторите операции, пока инструмент не достигнет водоносного слоя. Выньте бур из скважины.

Во время шнекового бурения скважин на воду воспользуйтесь нашими рекомендациями:

• Маркируйте обсадные трубы, чтобы быстро определять глубину скважины.
• Если ствол более 7 м, установите в него направляющую — отрезок трубы, диаметр которого больше диаметра скважины. Центрирующее приспособление тщательно выставьте в вертикальное положение и забетонируйте. Оно не позволит шахте отклоняться от вертикали.
• Пластиковые трубы легко повредить шнеком, поэтому на штангу одеваются центраторы, через каждые 3-5 м. Самые дешевые пружинные, более качественные — турболизаторы, но они стоят дороже и обычно применяются в профессиональном бурении.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Инструменты для ручного бурения скважин

Для продолжения бурения скважины на месте самого перспективного шурфа нам понадобятся следующие инструменты:

Шнек с лопастями

• Шнек – штанга с винновыми лопастями, измельчающими грунт или «поднимающими» раздробленные отходы на поверхность. Ввиду сложности изготовления шнек можно заменить простейшим ледобуром нужного диаметра.
• Ворот – горизонтальная штанга, фиксируемая на шнеке. Вращая ворот, мы транслируем крутящий момент на сам шнек, осуществляя бурение.
• Оголовок – переходник, монтируемый на штангу шнека для обустройства сопряжения с воротом.

Кроме того нам понадобится и вспомогательное оборудование, а именно:

• Комплект сменных штанг – они понадобятся для удлинения шнека.
• Тренога – конструкция из трех бревен или металлических труб, собираемая над точкой бурения.
• Простейший блок – его подвесят под вершиной треноги. Он понадобится в процессе монтажа обсадных труб.
• Лебедка – с ее помощью мы будем опускать (и, если понадобится, поднимать) шнек и обсадные трубы в скважину.
• Полимерные или асбестоцементные обсадные трубы – они пригодятся для укрепления стенок скважины от обрушения.

Собрав треногу и подготовив весь вышеописанный инструмент, можно приступать к обустройству самой скважины.
