Создание бура ТИСЭ своими руками

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Свайный фундамент ТИСЭ. Шаг 1. Разметка свайного фундамента

Перед тем как размечать фундамент, я спроектировал нарисовал его в Архикаде (Archicad 16).Вот видео, которое показывает, как это сделать (всего за 3 минуты):

Если вы не хотите делать проект каркасного дома самостоятельно, у нас всегда можно купить готовый или заказать индивидуальный.

Как я размечал свайный фундамент ТИСЭ на практике.Поставил вот такие обноски и натянул нитки (крайние по краям будущих крайних свай, не крайние — по центрам будущих внутренних свай):

Натянул сначала 1 нитку параллельно забор у в 3 метрах. Вторую натягивал уже по теореме Пифагора с помощью треугольника 3-4-5. Отмерил сначала 4 метров по уже натянутой нити, отметил 3 метра но новой нити (идущей перпендикулярно первой) и менял положение второй, пока между этими точками не стало ровно 5 метров.

Тогда нитки получаются под 90 градусов друг к другу. Так я натянул все нитки. Потратили мы на это все без опыта около 6 часов вдвоем. В следующий раз, когда пришлось сталкиваться с подобной разметкой, все было гораздо проще.

Кстати, я сделал ОГРОМНУЮ ошибку в разметке этого столбчатого фундамента. Нужно было натянуть нити сразу в уровень, это потом избавило бы меня от многочасовых прыганий с правИлом и уровнем для выравнивания высоты всех свай, а также позволило поставить сваи куда ровнее, чем они стоят в итоге. Ну что ж, когда буду строить следующий каркасный дом своими руками, учту!

Главное, после натяжки мерить не только диагонали, но и все стороны получившегося четырехугольника, т.к. ровные диагонали могут быть и у равнобедренной трапеции.

Окончательных результатов разметки пока нет, точно скажу позже по диагоналям. На момент «до бурения» диагонали дома и его стороны между собой сходились до мм (на длине диагонали 14 метров). Когда буришь лунки, очень сложно сделать все ровно до мм, так что погрешность явно будет. На данный момент пробурены все 35 лунок, залито 8 свай, осталось 27. Потом проведу все замеры еще раз.

Видео о моем свайном поле можно посмотреть . Шаг свай фундамента ТИСЭ 1,8 метра в длину дома и 2,3 метра вдоль фронтонов. На 100 кв.м. получилось 35 свай.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

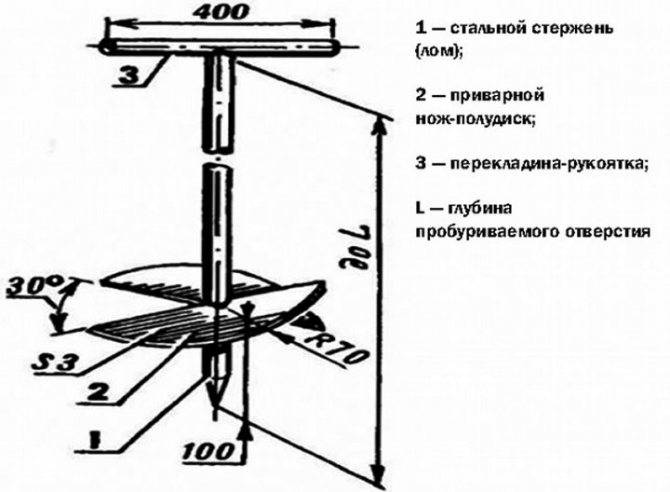

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

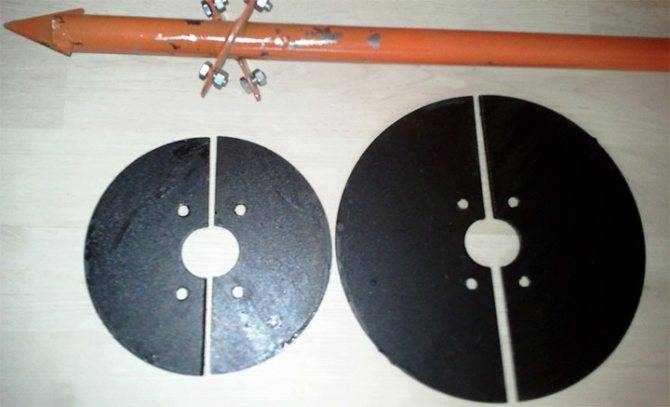

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Этапы изготовления бура тисэ своими руками

1. Подготовка материалов и инструментов

Перед началом работы необходимо подготовить все необходимые материалы и инструменты. Вам потребуется стальная труба с диаметром от 15 до 20 миллиметров, стальные листы, сварочный аппарат, буровые насадки разных размеров, шлифовальный инструмент, клещи и молоток. Также приготовьте песок, цемент, воду и другие материалы для изготовления бетона.

2. Изготовление основы бура

Первым шагом является изготовление основы бура. Для этого из стальной трубы нужно вырезать два одинаковых кольца с отверстиями для буровых насадок. Одно кольцо будет находиться внизу, а другое — на верху бура. Сварите кольца к трубе и убедитесь, что они крепко закреплены.

3. Изготовление буровых насадок

Следующим шагом будет изготовление буровых насадок. Они должны иметь желаемый диаметр и форму. Используйте стальные листы для изготовления насадок. Вырежьте необходимое количество и размеры насадок и припаяйте их к нижнему кольцу бура.

4. Изготовление ручки бура

Для удобства использования бура рекомендуется прикрепить к нему ручку. Верхнюю часть трубы подготовьте для закрепления ручки. Затем, используя сварочный аппарат, закрепите ручку к трубе. Проверьте, чтобы ручка была прочно закреплена и не двигалась во время использования.

5. Закрепление буровых насадок

Последний шаг — закрепление буровых насадок на верхнее кольцо бура. Поместите буровые насадки в отверстия основания и закрепите их с помощью сварки. Убедитесь, что все насадки тщательно закреплены и не двигаются, так как от этого зависит качество и безопасность работы бура.

Теперь ваш бур тисэ готов к использованию! Убедитесь, что он надежно собран и работает без проблем перед началом земляных работ. И помните, что при работе с буром необходимо соблюдать правила безопасности.

Что нужно для строительства по технологии ТИСЭ

Основным рабочим инструментом является переставная опалубка и непосредственно бур, который применяют при возведении фундамента. Его используют, чтобы пробурить скважину под сваи, имеющие расширение в основании. Эта технология располагает обширным перечнем технологических решений по разным строительным вопросам. Речь идет и о кладке стен с применением пустотелых блоков на стене. Причем большинство инструментов при этой технологии есть возможность изготовить самостоятельно. Например, сделать бур ТИСЭ.

В последние годы большую популярность набирает изготовление фундамента на сваях. Они отличаются простотой, надежностью и экономичностью. Благодаря свайному фундаменту есть возможность реального уменьшения расходов материалов, выделяемых на строительство. Усилия на его создание также снижаются, но при этом остаются неизменными условия надежности и прочности главной опоры здания. По количеству необходимого бетона при обычном и при свайном фундаменте заметно его изменение. Необходимо на изготовление фундамента в 10 погонных метров в среднем 2,5 м3 бетона.

Основной особенностью данного фундамента является применение специального бура. Он дает возможность сверлить в грунте отверстие с последующей заливкой бетоном. В нижней части образуется расширение в виде полусферы.

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает,  использовать нужно другой тип фундамента.

Подробнее о приспособлении и методике

Данное устройство – это ручной инструмент для построения фундамента загородного дома. Его можно как купить, так и сделать самостоятельно, используя необходимые для этого чертежи.

Технологию ТИСЭ особенно любят те люди, которые занимаются постройкой дома самостоятельно. Это и не удивительно, учитывая универсальность применения данной методики, и к тому же такое устройство предполагает использование на любом грунте.

Кроме того, основа для дома, которая выстроена при помощи такого бура, более качественная и может дольше прослужить человеку.

Схема работы бура

Доказано, что сваи или столбчатый фундамент, сделанные таким способом, долговечнее в три раза, чем при использовании цилиндрической технологии постройки.

Данная методика настолько проста, что подойдет и бригаде строителей, и обычному обывателю, который хочет свой дом за городом.

Одно из главных преимуществ, которым обладает технология и сам бур ТИСЭ, – это морозоустойчивость и возможность проводить работы на любом грунте при любой погоде.

Это особенно подойдет людям, которые строят свой дом сами, поскольку зимой иногда приходится приостанавливать работы из-за холодов.

Еще одним достоинством инструмента является то, что бур своими руками сделать не сложно – это может выйти даже дешевле, чем покупать в магазине, а качество при этом не пострадает или даже станет лучше.

Кроме того, инструмент прост в использовании – с инструкцией к применению можно быстро разобраться и приступить к работе.

В основе строения бура имеется переставная опалубка и самобур, которые нужны, чтобы делать отверстия в земле для свай.

Еще в строение приспособления входит:

• накопитель (чтобы разрыхлять почву);
• рукоятка для вращения;
• штанга (она регулирует глубину отверстий);
• откидная лопатка (чтобы расширять отверстия для свай).

Всеми этими составляющими и обеспечивается простота в использовании конструкции. Обычно грунтоприемник бура составляет в диаметре примерно 250 мм (что равняется диаметру проделываемых отверстий).

Благодаря тому, что грунтоприемник имеет форму цилиндра, углубления вертикальны. Штырь, который направляет сооружение, не отклоняется, если встречает более твердые породы.

Почва же, в свою очередь, забирается при помощи резцов-разрыхлителей. Лопата поднимается с помощью шнура под действием веса, а крепление откидной лапки производится шпилькой.

Кроме того, составные части приспособления длиной около 110 см, благодаря чему легко насадить рукоять на каждую из них.

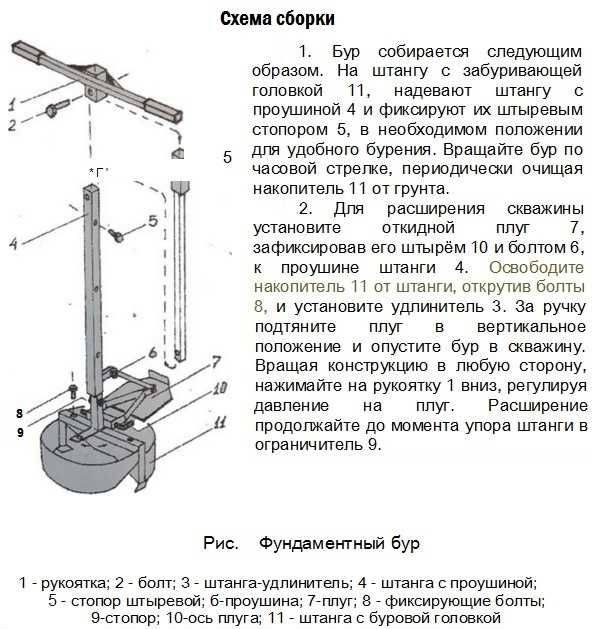

Ниже дан чертеж строения устройства.

Фото:

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

• низкая стоимость;
• высокое качество бурения;
• прочность и термостойкость бура;
• использование инструмента без специальных теоретических и практических навыков.

• рукоять для вращения и разворота;
• штанга с возможностью регулирования длины работ;
• механизм выведения излишков грунта;
• наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

• для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
• для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
• впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Делаем бур ТИСЭ своими руками чертежи и как изготовить

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

• двух режущих плоскостей
• резцов вертикальных для рыхления земли
• набора металлических дополнительных полос
• специальной штанги для расширения глубины
• заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

• раскроенная надвое, плита диска
• механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
• пластина из металла.
• кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
• болгарка, аппарат сварочный, дрель и прочее
• пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

• длина у рукоятки, возможно ли её удлинить,
• диаметр режущей части (от него будет зависеть диаметр будущей скважины),
• надежность металла, его качество,
• вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

Изготовление основы бура

Перед началом изготовления основы бура необходимо подготовить все необходимые материалы и инструменты:

• металлическая трубка диаметром 5 см и длиной 1-1,5 м;
• электродвигатель мощностью 500-700 Вт;
• кусок металлического прута диаметром около 1 см;
• электрическая сварочная машина;
• болты, гайки, шайбы;
• ручка;
• напильник;
• наждачная бумага;
• краска.

Итак, приступим к изготовлению основы бура:

1. Отрежьте металлическую трубку нужной длины при помощи электропила или ножовки.
2. Нажедите концы трубки при помощи напильника и наждачной бумаги, чтобы удалить заусенцы и сделать их гладкими.
3. Сделайте отверстия для болтов в основе бура — они будут необходимы для крепления бура к электрическому двигателю.
4. С помощью электрической сварочной машины закрепите болты с гайками и шайбами в отверстиях основы бура. Убедитесь, что они надежно закреплены.
5. Наконец, присоедините ручку к основе бура. Для этого просверлите отверстие в боковой стенке трубки и закрепите ручку с помощью болта, гайки и шайбы.
6. Покройте основу бура краской, чтобы защитить его от коррозии и придать ему эстетически приятный вид.

Теперь основа бура готова к использованию. Приступайте к изготовлению самого бура, следуя следующим шагам!

Особенности и устройство

Дрель ТИСЭ давно известна среди профессионалов. Это хороший выбор, если вы хотите построить свайный фундамент без земляных работ. Таким образом, вы можете обойтись без траншей и котлованов. Он экономичен в строительстве и использовании. Машина ТИСЭ прекрасно работает даже с самыми простыми материалами и конструкциями.

Название расшифровывается просто: Технология индивидуального строительства и экологии. Разработка была внедрена в конце двадцатого века, когда резко возросла активность частного строительства, а дешевых технологий устройства фундаментов не хватало. На практике было доказано, что стоимость строительства фундаментов может быть снижена до пяти раз по сравнению с другими методами. При рытье ям используется наименьшее расширение.

Основные компоненты бура следующие:

• раздвигаемая штанга;
• накопитель грунта;
• плуг откидного типа;
• шнур, при помощи которого можно управлять самим плугом.

В сложенном состоянии длина ТИСЭ составляет 1,35-1,4 м. В рабочем состоянии она увеличивается до 2,3 м. Предусмотрен нижний удлинитель около 60 см

Однако важно знать, что конструкция постоянно модернизируется и совершенствуется. Поэтому перед покупкой всегда стоит проверить окончательные линейные параметры

Отличие от многих других моделей заключается в наличии специальных ножей. Это значительно облегчает вспашку.

Подробные чертежи бура тисэ

1. Первый чертеж:

На этом чертеже изображены основные компоненты бура тисэ: корпус, центральный вал, лопасти и режущие зубья. Чертеж содержит размерные линии и маркировку для удобства сборки и изготовления бура.

2. Второй чертеж:

Этот чертеж демонстрирует схему механизма бура тисэ. Он показывает, как основные детали бура взаимодействуют друг с другом для эффективного бурения. Здесь показаны такие части, как корпус, центральный вал, режущие зубья и меандры.

3. Третий чертеж:

Этот чертеж подробно описывает все компоненты бура тисэ. Он включает в себя рисунки и размерные линии для каждой основной части. Вы найдете здесь подробные сведения о конструкции бура и информацию о том, как каждая деталь должна быть изготовлена и собрана.

4. Четвертый чертеж:

Этот чертеж показывает детали механизма бура тисэ в различных ракурсах. Он предлагает более наглядное представление о том, как устройство работает и какие детали нужно использовать для его изготовления. Здесь представлены несколько различных видов, чтобы вы могли более точно представиться себе каждую часть бура.

Как обустраивается опалубка ростверка

Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:

1. Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
2. Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
3. Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.

Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

Опалубка ростверка фундамента ТИСЭ

Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.

Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.

Обустройство опалубки по технологии ТИСЭ

По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:

1. Вертикальные арматурные стержни сгибают под углом 900, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
2. Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
3. Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
4. Нижняя палуба опалубки должна быть защищена от проникновения влаги.

Столбчато-ленточный фундамент ТИСЭ Для фундамента по технологии ТИСЭ — обустроить свайно-столбчатый ростверк проще, чем например соорудить его для ленточного основания фундамента, в связи с этим для усиления конструкции необходимо залить раствором всю опалубку по периметру основания.После данной процедуры заливки бетон уплотняется, и остается только подождать от 21 до 28 суток до его полного затвердевания.5 / 5 ( 1 )

Основные нюансы бура ТИСЭ

Для классических буровых свай (90% индивидуальных застройщиков называет их буронабивными) достаточно произвести операции:

• сделать в земле скважины постоянного диаметра;
• установить трубчатую или из рулонного материала (рубероид) опалубку;
• разместить внутри нее арматурный каркас ;
• и залить бетоном.

Поэтому применяется классическая конструкция ручного бура с двумя лопастями, отклоненными от горизонтали на 20 – 30 градусов. Инструмент продается в любом строительном или дачном магазине, при необходимости модернизируется (например, направляющее сверло в нижней части), чертежи имеются на сайтах и форумах.

Обычный ручной бур.

В сваях ТИСЭ используется расширение подошвы для повышения несущей способности. Поэтому обычным буром изготовить полусферу на забое скважины не представляется возможным. В принципе, индивидуальный застройщик может:

• изготовить самодельный бур большого диаметра (промышленность предлагает инструмент с лопастями 50 см диаметра максимум);
• пробурить широкую скважину;
• залить внутри нее подошву уширения нужной высоты;
• затем забетонировать тело сваи в трубе меньшего диаметра поверх этой бетонной площадки.

Технология сваи ТИСЭ.

Однако это резко снизит несущую способность конструкции – вместо висячей сваи, которая имеет высокую несущую способность за счет боковых сил трения, получится свая-стойка, даже при качественном уплотнении грунта в пазухах обратной засыпки.

Поэтому ниже приведена инструкция самостоятельного изготовления рабочего аналога бура ТИСЭ для приверженцев этой технологии.

Заключение

Освоение правил изготовления позволит самостоятельно создать инструмент, обеспечивающий формирование углублений для свай фундамента, забора, гаража. На использование технологии ТИСЭ отзывы застройщиков разноречивы, но профессионалы считают ее экономически выгодной, рекомендуют использовать.

На сайте: Автор и редактор статей на сайте pobetony.ruОбразование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
