Как сделать самодельный земляной бур (ямобур, землебур)

Бур для столбов своими руками чертежи. Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника . Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

• Двухлопастной;
• В виде полудисков;
• Винтообразной;
• Шнекообразной;
• Многоярусной;
• Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура :

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне

Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной

Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Советы и рекомендации

Простое и удобное приспособление в виде бура облегчит ваши работы на даче.

Опытные мастера советуют выбирать необходимый инструмент спокойно, не торопясь, чтобы не ошибиться в покупке.

При выборе змеевика стоит обращать внимание на спираль покупаемого изделия. Чем круче она загнута, тем больше будет скорость бурения.
Если требуется пробурить небольшие отверстия-щели, выберите конструкцию с пологой спиралью. Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т

к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Такие изделия меньше подвержены износу.
Изделие с «самозатачиванием» спасет вас от частого затачивания ножей, т. к. они будут заостряться при трении о слои почвы.
Металл, из которого выполнен аппарат, должен быть настолько толстым, чтобы выдерживать определенную нагрузку и не ржаветь.
Известная марка свидетельствует не только о больших затратах на приобретение инструмента, но и о его высоком качестве. Со временем траты окупаются.

Также стоит учесть рекомендации по использованию инструмента.

• Скорость выполнения бурения должна соответствовать скоростному режиму бура. Превышение может привести к быстрому износу деталей и приведению инструмента в нерабочее состояние.
• До начала бурения проверьте работу аппарата на холостом ходу, убедитесь, что все части работают исправно.

О том, как выбрать бур для скважин, смотрите в следующем видео.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

• подвешиваемого снаряда – желонки, в которую набирается грунт;
• каната;
• треноги, на которую подвешивается желонка;
• лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

• в земле делается заглубление шнековым буром;
• над отверстием устанавливается конструкция МГБУ;
• к канату прикрепляется желонка;
• снаряд вводится в отверстие и отпускается в свободное падение;
• достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
• желонка поднимается на несколько метров и снова отпускается вниз;
• эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

• болгарка, сварка;
• дрель;
• металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
• материал для каркаса треноги;
• лебедка.

 Как самому сделать бур для бурения скважин:

• Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
• в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
• по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
• в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
• вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

• металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
• конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

• воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
• она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

• металлическая профильная труба с сечением 40*40 мм;
• блочек;
• ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

• вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
• основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
• когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
• теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
• чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
• для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
• когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Как сделать бурильный инструмент в домашних условиях ↑

Чтобы сделать ручной бур для земли своими руками, выберите конструкцию инструмента и тип лезвия. Обычно изготавливают Т-образный профиль из двух металлических штанг, а к вертикальной крепят режущие элементы.

Дисковый бурильный прибор – наиболее простой в изготовлении. Вам понадобятся болгарка с отрезными кругами, сварочный аппарат, молоток, наждачная бумага и плоскогубцы.

Необходимые материалы:

• металлическая труба или арматура длиной 1,5 м для штока – вертикальной части бура;
• арматура длиной 40 см для рукоятки;
• диск циркулярной пилы толщиной 2-3 мм для лезвий;
• сверло диаметром 15 мм для заостренного кончика.

Как сделать бур дискового типа:

1. Возьмите диск от циркулярной пилы и болгаркой разрежьте его пополам. Диаметр диска выбирайте в зависимости от желаемого размера ямки – в среднем, 15 см. Сточите лезвия «под ноль», чтобы не порезаться в процессе работы.
2. Сварите два куска арматуры – рукоятку и шток, так, чтобы получился Т-образный профиль. К окончанию штока приварите сверло, а на 5 см выше – лезвия. Следите, чтобы угол между ними составлял 25 градусов.
3. Абразивным кругом болгарки заточите лезвия. Можете аккуратно «пройтись» по сверлу.

Вы можете изготовить дисковый инструмент со съемными лезвиями при необходимости. Для этого вместо самих лезвий приварите к штоку металлические площадки под нужным углом, а режущие элементы закрепите болтами. Когда понадобится, вы сможете заменить их на лезвия другого диаметра.

Шнековый инструмент сложнее в использовании, чем дисковый, из-за большего количества витков, образующих значительное сопротивление. Но узкие ямки можно вырыть вручную только с его помощью. Чтобы изготовить шнековый ямобур своими руками, подготовьте материалы:

• арматуру для штока – 1,5 м длиной (можете скорректировать по росту);
• профильную трубу для рукоятки длиной 40-50 см;
• несколько металлических дисков одинаковой толщины (примерно 2 мм) и диаметра – число дисков равняется количеству витков шнека.

Как изготовить самодельный бур для столбов:

1. В центре каждого диска вырежьте отверстие диаметром, равным диаметру штока.
2. Возьмите первый диск и из получившейся окружности вырежьте небольшой сектор. Повторите на всех дисках.
3. Сварите диски между собой так, чтобы получилась спиралевидная пружина – шнек. К концам шнека приварите кольца.
4. Установите стержень штока внутрь центрального отверстия «пружины» и за кольца растяните ее вдоль.
5. Приварите верхний и нижний края шнека к стержню.
6. Проварите шнек по всей длине.
7. Прикрепите рукоятку к штоку сваркой или на болты.
8. Нижнюю часть арматуры остро наточите абразивным кругом под углом 25 градусов.

Если вы планируете рыхлить мягкий и сыпучий грунт, изготовьте бур из обыкновенной лопаты. Последовательность действий:

1. Возьмите лопату из качественной стали и сделайте разметку на полотне в соответствии с чертежом.
2. Разрежьте нижнюю часть лезвия по разметке и загните края в разные стороны: одну – вперед, а вторую – назад.
3. Лепестки полотна, оставшиеся внизу, загните вверх – также, в разные стороны.

Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.

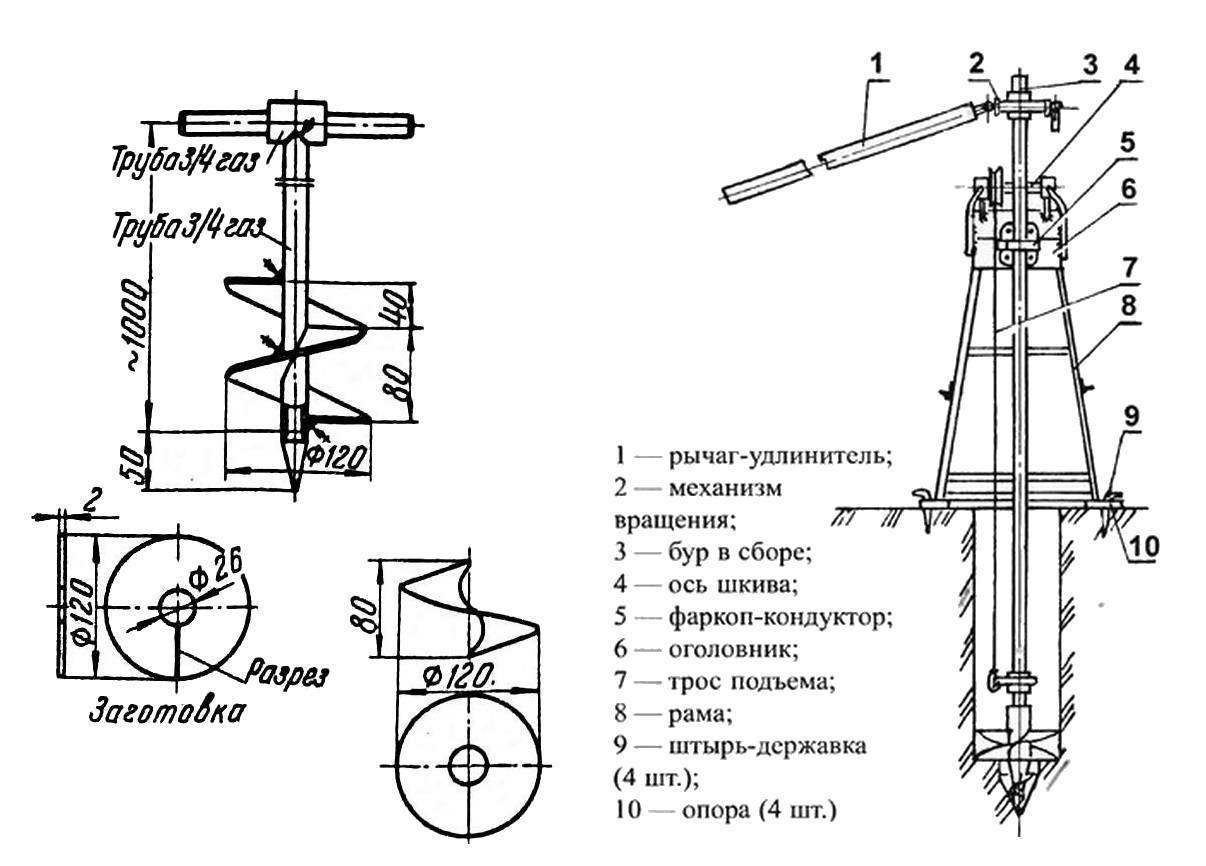

Если вы хотите изготовить садовый бур своими руками – чертежи и фото могут дать интересную идею. Материалами нередко служит то, что валяется в сарае или гараже. Изучите несколько моделей и выберите ту, которая проще в изготовлении либо наиболее соответствует задачам.

Если собственного опыта недостаточно, всегда можно показать чертеж более опытному соседу и взяться за работу вместе.

Самодельный бур можно модифицировать, чтобы он работал более эффективно. Возможные улучшения:

• Сменные фрезы или лезвия. Чтобы бурить отверстия разных диаметров одним инструментом, изготовьте основание с крепежными площадками, приваренными к стержню под углом 25 градусов. В них просверлите по два отверстия под болты, которыми будете крепить лезвия. Болты устанавливайте резьбой вверх, чтобы они не мешали бурению.
• Заостренный наконечник бура. Вырежьте из листа металла пластинку размером 10х2 см. С одной стороны обточите ее до конусообразного состояния болгаркой и приварите к окончанию штока вместо сверла.
• Малые лезвия между острием бура и большими. Добавьте их, приварив металлические пластины размером 8х3 см сразу после наконечника.
• Изогнутый диск от циркулярной пилы вместо половинок. Возьмите один диск и прорежьте его по радиусу до середины. Разогните металл в разные стороны и приварите наподобие шнека.

Ручной садовый бур своими руками: технология изготовления

Сделать ручной садовый бур своими руками не так сложно, как может показаться с первого взгляда – если уверенно владеете современным электроинструментом и сносно пользуетесь сварочным аппаратом, то вы легко справитесь с этой работой. Сама конструкция данного изделия подскажет вам технологию его изготовления – по сути, это режущая часть и вороток. Последний элемент инструмента вообще, можно сказать, элементарный в изготовлении – это две трубки (короткая и длинная), сваренные друг с другом в виде буквы «Т». А дальше тоже будет не сложно – для лучшего понимания сути процесса изложим его по пунктам.

Это и весь процесс того, как изготавливается ручной садовый бур своими руками. Не забудьте обработать сварные швы (зачистить, как говорят монтажники, болгаркой) и покрасить изделие, чтобы оно не ржавело на открытом воздухе. Не забудьте перед покраской хорошенько покрыть бур грунтовкой.

Как видите, садовый бур сделать своими руками не так уж и сложно – можно даже сказать, что легко. Главное – быть точным в размерах и помнить о том, что бур будет хорошо резать почву только тогда, когда его режущие части симметричны друг другу. Мало того, здесь важна четкая и острая ось вращения, которую вам все время придется контролировать в процессе изготовления этого инструмента.

Ручной бур для земляных работ: как бурить садовым буром, как его сделать самому. Простой земляной бур – удобный и полезный инструмент, который не раз поможет дачнику на садовом участке. Бурить приходится не так уж часто, однако делать ровные и глубокие отверстия в земле гораздо удобнее буром, чем лопатой.

Если нужно вырыть яму для установки столба при возведении забора или установки опоры, то ручной бур оказывается незаменимым, значительно облегчая работу. Использовать такой бур можно и для других работ, например, для посадки деревьев и кустарников, проводки канализации и даже для бурения скважин.

По своему устройству земляной бур несложен и по конструкции похож на коловорот. Ручной бур имеет на своем конце так называемый шнек, который действует по принципу винта, вкручиваясь в землю и выдавливая слои земли вверх. Другой конец ручного земляного бура оканчивается длинной рукояткой, с помощью которой и вращают бур.

Диаметр садовых буров бывает самым разным, в зависимости от видов работ, которые нужно произвести на участке. Длина бура также различна. Если буром для земли предполагается бурить скважину, то его корпус делается сборным, чтобы можно было удлинять бур по мере надобности.

Поскольку ручной земляной бур используется не часто, нередко возникает вопрос, как сделать такой инструмент своими руками. Конструкция самодельного бура не слишком сложная, однако нужно учитывать, что для бурения земли, в которой попадаются и камни, нужен шнек из достаточно твердого металла. Поэтому, сделать садовый бур своими руками можно, используя обычную трубу и наваренные на нее части дисковой пилы в качестве фрезы. Другим вариантом укрепления шнека являются кусочки победита или победитовые наконечники сверл для бетона, наваренные на шнек.

Шнековый садовый бур прост в работе. Его устанавливают вертикально и начинают вращать по часовой стрелке. Бур постепенно входит в землю, выдавливая почву через шнек наверх

Немного углубившись, нужно осторожно потянуть ручной бур вверх вместе с землей и стряхнуть землю рядом с отверстием. Так, повторяя этот цикл, постепенно бурится скважина в глубину. На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут

На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут

Если нужно бурить быстрее, то лучше использовать

На бурение ямы глубиной в 1 метр в суглинке с помощью ручного бура для земляных работ уходит примерно 20 минут. Если нужно бурить быстрее, то лучше использовать .

Особенность использования садового бура заключается в том, что он входит в землю тем легче, чем больше земли выдавлено шнеком, однако, при этом, нередко застревает в земле и его трудно извлечь. Поэтому, при бурении, нужно выбирать золотую середину, чтобы не устать раньше времени.

Наша компания реализует качественные буры для земляных работ, они просты в конструкции и поэтому надёжны. К их достоинствам относятся:

Возможность увеличения длины при помощи удлинителя;

Покрытие рабочей поверхности, которое препятствует появлению коррозии;

Винтовая конструкция шнека, позволяющая эффективно удалять землю и разрезать корни.

Наша компания уже несколько лет работает на рынке продукции для строительного рынка и инструментов для садовых работ. У нас действует доставка в любую точку России, поэтому просто сделайте заказ, оплатите товар, а об остальном позаботимся мы сами.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика, которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть, выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень, к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур – специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Бур с землеприемником представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента. Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

• стержень для штанги – 1,5 м;
• труба для изготовления ручки — 40-50 см;
• диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

1. В каждом из дисков делается отверстие, равное диаметру штанги.
2. Затем каждый диск делится на несколько секторов.
3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
4. На концах привариваются кольца.
5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
7. Крепится рукоятка.
8. Конец штанги стачивается под углом 25º.

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

• шлифмашину с отрезными кругами;
• аппарат для сварочных работ;
• молоток;
• наждачка;
• пассатижи.

Из материалов понадобятся:

• труба или арматурный стержень — 1,5 м для штанги;
• арматурный прут для ручки длиной 0,4 м;
• диск циркулярной пилы для изготовления режущего элемента;
• сверло Ø 15 мм для кончика.

Порядок выполнения работ:

1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
2. Зубья диска полностью стачиваются.
3. Рукоятка устройства приваривается к штанге.
4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

Справка! Возможно сделать конструкцию со съемными лезвиями.

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

• садовая лопата;
• банка из под сельди;
• труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.

Используемое оборудование

Автоматизированные приспособления позволят не только сэкономит время, но и избежать тяжёлого физического труда. Чем выше ограждение и масса материалов, используемых при постройке ограды, тем глубже придётся бурить лунки для заборных стоек. Приблизительные данные для надёжной установки в случае двухметровой опоры составляют 0,6−0,7 метра, трубы для небольшой калитки — 20−30 сантиметров. В зависимости от объёма вынимаемого грунта можно воспользоваться несколькими способами:

• употребить лопату или специально изготовленный ручной инструмент;
• применить моторизованную или электрифицированную установку;
• Заключить договор с фирмой, оказывающей подобные услуги. Такие организации обычно бурят отверстия в земле с помощью автомобильной установки.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.
