Виды свай
При строительстве помещений с небольшим количеством этажей, каркасных домов возможно применение таких разновидностей опор.
- Железобетонные. Самые широко применяемые. Являются доступными в любом ландшафте, большое количество фирм специализируется как выпуске, так и на монтаже свай. Эксплуатационный период составляет от 50 до 150 лет. Возможны различия по определенным критериям:
- опоры с напрягаемыми и ненапрягаемыми металлическими стержнями;
- видам сечения: круглое, квадратное, тавровое и полое;
- форме: призматической и цилиндрической;
- структуре: цельные и подлежащие сборке;
- основанию: расширенные, окованные или полые.
- Деревянные. Пользуются большой популярностью при возведении срубов из дерева и каркасных сооружений на деревянной основе. Степень надежности их ниже, чем у предыдущих, поэтому они могут быть созданы только из определенных сортов древесины. Рекомендовано использование на пучинистых грунтах. Вышеуказаный вид опор, как правило, производят из кедра, дуба, лиственницы, прочих твердых пород. Используют опоры из дерева диаметром 20-40 см, длиной от трех до 8 метров. При применении на твердых землях необходимо использование башмака – стального колпака с обвязкой, который прикрепляют к нижней части заточенного конца сваи. Погодные условия, климатические изменения, особенности почвы оказывают огромное воздействие на эксплуатационные характеристики деревянных опор. При соблюдении всех правил срок службы составляет минимум 50 лет.
- Стальные. Существует широкий спектр материалов для производства такого вида свай: рельсы, швеллера, трубы и пр. Используются нечасто, как правило, для построек временного характера, или хозяйственных сооружений. Приблизительный период эксплуатации — 40 – 60 лет.
Особенности железобетонных свай
В строительстве наиболее часто применяются сваи квадратной и прямоугольной формы сплошного сечения. Изделия могут иметь различную конфигурацию:
- в виде квадрата;
- прямоугольную форму;
- двутавровую форму;
- в виде круга.
Применение свай, имеющих двутавровое сечение, осуществляется с целью придания конструкции устойчивости к изгибам.На сегодняшний момент применение свай сплошного круглого сечения не осуществляется. Раньше, такой вид свай (длиной не больше 30 метров, диаметром менее 50 см, весом меньше 11 тонн) использовался в строительстве.
Минусы ЖБ-свай
- Отличаются большим весом. Из-за этого могут возникнуть трудности в транспортировке, погрузочных/разгрузочных работах, в процессе монтажа.
- Для установки требуется применение сваебойного оборудования. Кроме шумности, габаритная тяжелая техника может быть неприменима в некоторых ситуациях – в местах плотных застроек, на небольших строительных участках.
- Способны к разрушению, не выдерживают суровых климатических условий. Для северных районов, используются специальные изделия, которые изготавливаются из морозостойкой марки бетона.
Хотя эти характеристики скорее относятся не к минусам, а к особенностям которые нужно учесть при строительстве. Поэтому использование свай из железобетона производится довольно часто, особенно при возведении крупных зданий и сооружений.
Плюсы ЖБ-свай
- Высокая несущая способность. Армированный железобетон при правильной установке способен выдерживать колоссальные нагрузки. Самое главное – фундаменты на железобетонных сваях можно использовать под строительство многоэтажных зданий.
- Уплотнение грунта. В процессе забивания почва под фундаментом уплотняется, что приводит к повышению прочности и устойчивости основания. За счет уплотнения земляного кома в процессе забивки, свайный столб плотно фиксируется в нижней точке опоры и по бокам. То есть его невозможно расшатать (как часто бывает с винтовыми свайными столбами), нет необходимости в дополнительном укреплении с помощью обвязки.
- Длительный срок службы (от 100 лет).
- Быстрое возведение. Несмотря на некоторые сложности с монтажом, при наличии необходимого оборудования забивка свай производится быстро и не составляет проблем.
- Возведение фундамента не требует земляных работ. В большинстве случаев нет необходимости снимать даже верхний слой почвы, не говоря уже о бурении скважин или рытье котлована.
- Простота хранения. Удобная форма позволяет складировать столбы штабелями, а устойчивость к возгоранию, воздействию влаги (в разумных пределах, естественно) и грибковым поражениям не требуют каких-то особых складских условий.
Преимущества и недостатки технологии
Преимущества фундамента с забивными элементами связаны с конструктивными особенностями и способом передачи нагрузки:
Одна свая в зависимости от сечения и грунта может принять нагрузку от 8 до 60 тонн
Такого основания даже при мелкозаглубленном ростверке достаточно, чтобы выдержать массу трёхэтажного кирпичного дома.
Бетон не разрушается в почве, дома могут служить свыше 100 лет.
Свайные фундаменты не поддаются смещению в горизонтальной и вертикальной плоскости, что важно на пучинистых грунтах.
Длина конструкции позволяет проходит слой торфяника до 30 м глубиной и опереть строение на твёрдый грунт.
Скорость заделки для частного дома занимает не больше 2 дней.
Низкая стоимость фундамента для лёгких грунтов.. Недостатки жб свай связаны с особенностями монтажа:
Недостатки жб свай связаны с особенностями монтажа:
- необходимо учитывать ударные нагрузки на близкорасположенные дома;
- невозможность возведения в стеснённых условиях, так как потребуется значительное пространство для забивной техники и подвоза стройматериала.
Техническое описание
Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.
Различные типы свай определяют по:
- устройству винтового наконечника;
- геометрическим параметрам труб;
- целевому назначению.
Кроме этого, различают одновинтовые и двухвинтовые сваи, у которых вторая дополнительная лопасть расположена в средней части трубы. Двухвинтовые опоры обладают повышенной несущей способностью, устойчивостью к пучению грунта и усадке.
Приварные лопасти
Винтовые колонны со сварным наконечником — самые дешевые изделия относительно невысокого качества. Нижняя часть трубы имеет заостренный конусный конец, выше которого приваривается широкая буровая лопасть. Основной недостаток изделий заключается в недостаточной прочности сварного шва. При попадании на камень, лопасть может быть оборвана или деформирована. В результате станет невозможной правильная установка сваи по глубине и направлению.
Опоры с приварным наконечником берут только для легких построек хозяйственного назначения, навесов и ограждений (т.е. при возможности небольшого заглубления). Использование сварных свай для строительства жилого дома признается опасным.
Литые винты
Отлитые лопасти изготовлены из высокопрочных легированных сталей по технологии точной формовки в вакууме. Для повышения прочности материала, каждое изделие подвергается дополнительной термической обработке, после которой его приваривают к стальной трубе. Изготовленные промышленным способом, литые наконечники отличаются увеличенной толщиной лопасти и высокой точностью изготовления.
Цена отлитых винтовых свай на 25-30% выше, но высокое качество изготовления и возможность более длительной эксплуатации полностью компенсирует это. Каждый серьезный изготовитель выдает на свои изделия сертификат и технический паспорт с указанием технических характеристик готовой опоры.
Характеристики изделия
Размеры:
Конструкции из железобетона отличаются по площади сечения.
Основные размеры (в см):
30 х 30;
35 х 35;
40 х 40.
Сваи первого типа (30 х 30) не могут быть более 12 м, для двух других длина не должна превышать 16 метров. Минимальная длина – 3 м и 4 м соответственно. Если на стройплощадке требуется использование свай больших размеров, их делают составными. Это обеспечивает, с одной стороны, менее проблематичное погружение по сравнению с цельными сваями, с другой – возможность отклонения от вертикали.
Также есть разновидности свай с сечением 20 х 20 и 25 х 25, от 3 до 6 м. Такие конструкции из железобетона применяются при строительстве сельскохозяйственных комплексов, ангаров и других некрупных сооружений.
Общие технические характеристики:
Характеристики свай, как и других конструкций из железобетона, состоят из марки бетона, необходимого для приготовления опоры. Чем выше марка, тем выше степени прочности изделия. Маркировка на железобетоне обозначает сорт раствора, который и определяет предел прочности при сжатии и класс бетона.
ГОСТом определяются основные требования к качеству изделия: устойчивость к морозу и влаге (показатели, которые зависят от марки бетона). При маркировке морозостойкость обозначают латинской буквой «F», а влагостойкость – буквой «W». Вес опоры определяют с помощью размеров основания. Масса железобетонного изделия тем больше, чем больше размеры основы. Также вес железобетонной конструкции зависит от типа используемого бетона. Преимущество отдают забивной свае, с поперечным сечением 80 см. Они, в свою очередь, подразделяются на несколько видов:
арматура, которая в процессе изготовления подвергается напряжению;
железобетон ненапрягаемый. Используют стержневую арматуру и арматурную проволоку.
Главные требования к любому типу жб опор:
несущая способность – менее 60 тонн;
морозостойкость – 150F и более;
водонепроницаемость – W2 и более.
Разновидности железобетонных свай
Универсальными считаются изделия, имеющие сплошное цельное сечение (квадрат) и ненапрягаемую арматуру. Существуют такие типы (с маркировкой по государственному стандарту):
цельные и составные сплошного квадратного сечения (С, СЦ);
полые круглого сечения (трубчатые) (СК);
прямоугольного (СГ);
сваи-колонны (ІСД);
цельные с круглой полостью квадратного сечения (СП);
сваи-оболочки (СО).
По другой классификации изделия делятся на:
Монолитные, которые не имеет пустоты внутри. Чтобы погрузить ее, выемка в грунте необязательна. Монтируются с помощью молота или пресса, который вбивает (или вдавливает) основу конструкции в почву.
-
Пустотелые, представляющие собой оболочку, для погружения которой необходима скважина в грунте.
Набивные, технология которой подразумевает, что основу на такихопорах погружают в приготовленную заранее выемку.
Несущая способность свай
Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:
оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;
расчет на трещиностойкость (коэффициент динамичности равен 1,25);
способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;
расчет на прочность сваи (коэффициент динамичности равен 1,5);
обоснование о необходимости заполнения полых свай;
место расположения близлежащего строения (минимальное расстояние – 15 м.п.)
Как рассчитать количество свай на фундамент
Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:
рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес:
– материалов, из которого будет построен дом (несущие стены и перегородки);
– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.
оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);
рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;
добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;
разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.
Шага установки забивных железобетонных свай
Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.
Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.
Процесс изготовления
Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.
Сваи квадратного сечения
Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров.Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.
Сваи круглого сечения
Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах.Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:
- высокое качество;
- быстрое изготовление;
- небольшая масса;
- преимущество при транспортировании;
- при погружении имеется возможность наращивания сваи.
Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.
Проверка сплошности бетона буронабивных свай
Реальная несущая способность бетонного фундамента соответствует проектной только если бетон сплошной, отсутствуют пустоты.
Это важно!
Визуальный контроль сплошности ствола невозможен. Проверка осуществляется двумя способами: с частичным разрушением бетона или без него.
В соответствии с международными стандартами при использовании первого способа частичному разрушению подвергаются 20 % свай, что неэкономично.
Основные технологии неразрушающего контроля:
- тестирование на поверхности (PET);
- межскважинный мониторинг (CHUM).
В первом случае на сваю поступают ударные импульсы, ультразвуковой датчик тестера фиксирует отраженные волны, прибор интерпретирует информацию графически. Преимущества этого метода – малые затраты и высокая скорость.
Во втором случае в стволы контрольных свай в процессе бетонирования вмуровывают по всей длине параллельно друг другу металлические трубки ультразвукового преобразователя. Для контроля трубки заполняют водой или (в зимнее время) антифризом. Жидкость обеспечивает акустический контакт. Контролируется сплошность бетона в пространстве между трубками. Точность измерений зависит о количества и материала трубок. Эта технология более энергоемкая, но обеспечивает высокий уровень детализации дефектов.
Неразрушающие технологии контроля экономичны, эффективны, практически не зависят от глубины погружения сваи (допустимая длина стержня – 100 метров), а также обеспечивают высокую скорость проверки (до 100 штук в день). Контроль может осуществлять один оператор.
Законченные объекты, которыми мы гордимся
г. Москва, мостовая опора
Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»
Подробнее
Тверь, Свиноводческий комплекс
Устройство буроинъекционных свай при строительстве свиноводческого комплекса
Подробнее
г. Жуковский, Московская область
Фотоотчет установки шпунтового ограждения при строительстве жилого дома
Подробнее
Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи
Подробнее
г. Москве, Берсеневская набережная
Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве
Подробнее
г. Москва, Дмитровское шоссе
Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки
Подробнее
Смотреть другие наши проекты
Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Закладываем фундамент на винтовых сваях своими руками
Когда все расчеты и технологическая карта процессов на руках, можно начинать строительство.
Закладка фундамента на винтовых сваях подразделяется на этапы.
1. Разметка участка для монтажа винтового фундамента. По сути, это перенесение чертежа на местность. Отмечаем места, где будут монтированы сваи. Это можно сделать, забив колышки, или нанести стандартную веревочную разметку.
2. Монтируем сваи. При помощи трубы закручиваем сваи в места разметки. Можно использовать и лом. Магнитным уровнем проверяем вертикальность вхождения свай в почву через каждые 2 — 3 витка. Сваи закручиваются с запасом в 10 – 15 см для последующего равнения, ведь ни в коем случае нельзя их выкручивать обратно.
3. Проверяем горизонтальный уровень. После того, как все сваи смонтированы, нужно проверить их горизонтальность. Лучше всего это сделать горизонтальным нивелиром. Лишнее срезаем с помощью болгарки.
4. Фиксация бетоном. При закручивании сваи вокруг трубы образуется полость. Для укрепления конструкции нужно залить полости бетоном (для раствора берем цемент марки М 500). Можно для придания дополнительной прочности сделать армирование свай. Для этого до заливки бетоном разместите в полостях прутья арматуры или оберните трубы арматурной сеткой.
5. Монтаж оголовков. Чтобы закрыть полость труб, нужно приварить оголовки. Проверьте еще раз горизонтальность свай и приварите оголовки. Для защиты от коррозии нанесите на швы специальный антикоррозийный состав для металла.
6. Монтируем ростверк. После того, как сваи будут закреплены, нужно сделать обвязку конструкции. Устанавливаем перемычки. Их можно приварить или прикрутить болтами. Предварительно, для защиты от коррозии, обработайте их специальным раствором либо покрасьте 2 раза.
Оптимальные винтовые сваи для строительства частного дома
Конечно, вы должны понимать, что без предварительного анализа грунта и состояния местности, сказать что одни сваи подходящие, а другие нет просто не представляется возможным. Также нужно учитывать и вес будущего дома, а для этого его нужно в начале рассчитать (в этой статье есть формулы расчета для плитного фундамента, но вес дома от типа фундамента не меняется). Таблица вам поможет.
Расчет веса
Если исходить из специфики постройки, предполагающей создание относительно легкого дома с малым количеством этажей, то наиболее целесообразным вариантом будет применение однолопастных стволов диаметром от 57 до 108 мм в зависимости от типа и состояния грунта.
В качестве примера возьмем следующие данные. Мы планируем построить относительно легкий дом с небольшим количеством этажей. Исходя из таких условий самым подходящим вариантом будет использование однолопостных свай диаметром от 57 мм до 108 мм. Спросите почему такой большой разброс? Все очень просто, зависеть выбор диаметра будет от состояния и типа грунта на котором планируется строить дом. Конечно, как мы уже говорили ранее, чтобы получить больше информации и не прогадать с диаметром и типом винтовых свай необходимо проводить обследование участка и детальное изучение грунта.
Еще одним важным показателем является нагрузка, которая будет давить на сваю. Для примера скажем, что при диаметре в 57 мм свая может выдержать нагрузку примерно 800 кг. Вот и получается, что назвать плюсы и минусы свайного фундамента и винтовых свай не так уж и просто. Для этого нужно знать хотя бы условия строительства, качество грунта и размеры постройки.
Обвязка
Свайный фундамент под дом
Можно ли считать свайный фундамент капитальным?
Винтовые сваи, которые вкручивают в грунт действительно могут выдерживать колоссальные нагрузки. И быть фундаментом для тяжелых и массивных сооружений. Что дает основание по праву считать фундамент на винтовых сваях не просто полноценными капитальным, но и весьма надежным.
В этом вопросе возникает некий психологический дисбаланс, так как внешне они не выглядят надежной опорой, соответствующей термину «капитальный».
Часто людей пугает внешний вид такой конструкции. Со стороны сваи выглядят очень хлипко и с трудом верится, что такая опора может выдержать большой дом. Из-за такого внешнего вида у людей просто возникает дисбаланс. Как «вот это» можно назвать «капитальным»? Но инженеры говорят обратное, показательным фактором является то, что на свайных фундаметах разрешается строить жилые дома. Это позволяет с уверенностью сказать, что винтовые сваи — это надежный и капитальный тип основания.
Дом на винтовых сваях
Чем грозит неправильный расчет свайного поля
Свайный фундамент открывает сегодня огромные возможности для строительства на различных типах грунта, даже если это болотистая местность или песчаная, либо территория со сложным рельефом. Но стоит только разобраться, какие сваи лучше жб сваи или винтовые.
Ленточный и монолитный тип фундамента – это всё еще очень популярные технологии. В то же время здания на сваях не менее устойчивы, а стоимость на обустройство основания коттеджа или многоэтажки, даже промышленного здания, куда меньше. При этом скорость возведения свайного поля – всего от одного до нескольких дней.
К плюсам применения винтовых свай можно отнести:
- простоту монтажа с помощью рычага лома или отрезка трубы – достаточно помощи пары товарищей;
- низкую стоимость по сравнению со всеми разновидностями свай;
- большой срок службы – не меньше 100 лет;
- скорость монтажа – винтовые сваи устанавливаются очень быстро, всего за несколько дней;
- возможность возведения каркаса дома без промедления, так как грунт при ввинчивании свай без пустот не даёт усадки;
- всесезонность работ – такие сваи можно возводить в любое время года.
Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.
Инженерно-геологическое изыскание включает в себя следующие мероприятия:
- Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
- Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
- Статическое и динамическое зондирование грунтов.
- Испытания грунтов динамическими и статическими нагрузками.
- Монтаж в грунтах эталонных либо же натурных опор.
- Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.
Предлагаем ознакомиться Как построить бассейн из бетона
Составление проекта
На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:
- план фундамента (свайное поле);
- спецификация элементов фундамента (свай) с указанием их марок и количества;
- привязка фундамента к местности;
- глубина вкручивания свай;
- вид используемого для обвязки свай ростверка.
Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.
Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах
Процесс монтажа винтовых опор из бетона включает в себя следующие операции:
- Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
- Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
- Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
- Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.
При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него однозначен — заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.
Ошибки при проектировании свайного поля – не соблюдение расстояния между опорами, глубины вкручивания – может привести к таким последствиям как:
- Чрезмерный расход опор.
- Неравномерная усадка различных частей свайного фундамента.
- Постепенное разрушение несущих стен, кровли.
- Повреждение коммуникаций (водопровода, канализации, газопровода) внутри задания.
Неправильно спроектированный и установленный бетонный фундамент на винтовых сваях в любом случае приведет к дополнительным расходам. И если при слишком частом расположении свай основание окажется хоть слишком дорогим, но при этом очень основательным, то при прочих ошибках фундамент будет ненадежным и непрочным, требующим реконструкции или демонтажа, с последующей установкой нового.

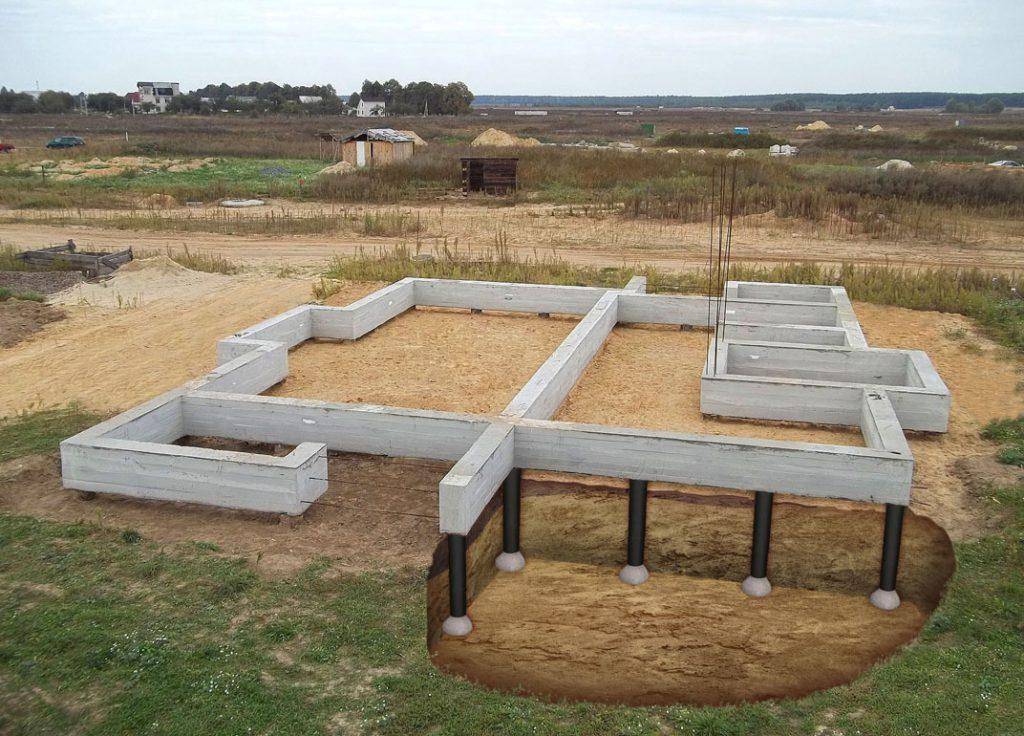

Фундамент из бетонных свай
Основание из бетонных свай подходит для всех видов грунтов (за исключением скалистых), гарантирует долговечность и прочность конструкции, стойкость к различным воздействиям, обходится сравнительно недорого, возводится быстро. Фундамент создается из большого числа , погруженных в грунт вертикально и объединенных бетонным каркасом, который называется ростверком.
Чаще всего такой вариант выбирают для строительства индивидуальных зданий на очень неустойчивых грунтах, а также при проектировании промышленных зданий, цехов, небольших торговых центров.
Для реализации проекта нужно меньше времени, трудозатрат, финансов, можно не выравнивать высотные перепады и сделать строение устойчивым даже при строительстве на подтопляемых участках.
Фундамент на железобетонных сваях допускает последующую установку основного ленточного основания. При выборе свай ориентируются на особенности грунта, смету, возможность использовать те или иные технологии, технику, инструмент и т.д. В частном строительстве возможно реализовать лишь проект дома на заливных опорах, другие варианты требуют привлечения крупной техники, мастеров и т.д.
Разметка участка строительства
Фундаменты на винтовых сваях имеют много преимуществ. Однако для того чтобы они себя проявили, необходимо выполнение одного условия – монтаж фундамента должен проводиться грамотно, с четким исполнением всех этапов технологического процесса.
Для начала нужно обеспечить равномерное распределение нагрузки на сваи фундамента.
Есть простой способ определения мест установки свай, для обеспечения равномерности нагрузок. На плане здания определяются узловые точки. Для этого все здание на плане разбивается на смежные прямоугольники, ограниченные внутренними и внешними стенами помещений. Узловыми точками будут общие угловые точки смежных прямоугольников. В этих точках установка свай обязательна.
Расстояния между узловыми точками (в масштабе) должны быть не более 3 метров. Если это условие не выполняется, то необходимо предусмотреть размещение дополнительных опор (свай) с соблюдением вышеуказанного расстояния. Опоры должны быть расположены равномерно.
После этого разметка, с учетом масштаба, переносится в натуру на площадку строительства. Места установки свай отмечаются колышками.
Разметка участка строительства дома
