Печь-барбекю из кирпича своими руками: чертежи и порядовка

Постройка фундамента

Еще на этапе проектирования следует учесть тот факт, что плита должна возвышаться над уровнем грунта на высоту не меньше 50 мм.

Если это не комплекс, а отдельная печь барбекю, то толщина плиты может быть не больше 100 мм. При более внушительных размерах, лучше провести специальные расчеты, учитывая вес конструкции, а также характер грунта. Не исключено, что потребуется основание толщиной не меньше 150 мм.

Поэтому наилучший вариант – это залить фундамент в виде плиты самостоятельно, учитывая размеры будущей печи. Площадку перед барбекю можно выложить тратуарной плиткой, какая использовалась для укладки на участке дорожек.

Подготовительные работы

Закладывание бетонного фундамента связано с рядом подготовительных операций:

1. С помощью кольев и веревки размечается место под фундамент.
2. Снимается верхний слой грунта, глубиной порядка 30 см.
3. Дно ямы выравнивается и трамбуется.
4. Устанавливается опалубка из обрезной доски или плит OSB.
5. Засыпается слой щебня и слой песка, толщиной до 20 см, затем выравнивается и трамбуется, полив сверху песок водой.
6. Укладывается слой изоляции, используя для этого рубероид.
7. Формируется сетка из арматуры, при этом ее размеры должны быть меньше основания миллиметров на 50 по всем сторонам.

Какой бетон лучше использовать

В зависимости веса всей конструкции выбирается марка бетона. Для легких конструкций достаточно бетона марки М200 – М250, а для тяжелых конструкций лучше воспользоваться бетоном М300.

Для отдельно стоящей печи барбекю достаточно бетона марки М200. В случае строительства печного комплекса, марку бетона лучше поднять до М250 или М300. Естественно, что увеличение марки бетона связано с увеличением расхода цемента, но если на первое место выходит надежность, то экономия не уместная.

Изготовление бетона своими руками связано с точными подсчетами количества составляющих элементов. Взяв за единицу измерения ведро и наполнив его цементом марки М400, пропорции остальных элементов будут следующими:

• Бетон марки М200: щебня понадобится 4,9 ведра, а песка – 3,2 ведра.
• Бетон марки М250: щебень – 3,9 ведра, а песка потребуется 2,4 ведра.
• Бетона марки М300: щебня нужно 3,7 ведра, а песка нужно 2,2 ведра.

Если взять нормативные документы, то в них более точно указано, сколько и чего необходимо для приготовления бетона той или иной марки. Основное условие получения бетона заключается в использовании качественных компонентов:

• Вода чистая из водопровода.
• Песок используется либо речной, либо мытый, без глины.
• Щебень из гранита.
• Цемент свежий, который хранился не больше месяца.

Приготовление бетона и заливка фундамента

Естественно, что приготовление больших объемов бетона требует использования бетономешалки, так как вручную это сделать весьма проблематично. Сначала в бетономешалке перемешиваются сухие составляющие, а затем добавляется необходимое количество воды.

Очень важно, чтобы фундамент был залит в течение одного рабочего дня, не допуская образования холодных швов, которые делаю конструкцию ненадежной. Каждый очередной слой бетона необходимо уплотнить, чтобы в теле плиты не образовались воздушные промежутки

Чтобы основание получилось качественным, бетон должен созревать правильно, с учетом технологии, поэтому на протяжении первой недели плиту поливают водой, время от времени и держат ее накрытой пленкой или мешковиной.

Какой кирпич? Какой раствор?

Вы должны знать заранее размеры камня, чтобы правильно составить порядовку. Мы предлагаем использовать обожженный глиняный кирпич (красный) с размерами ДхШхВ: 257х123х55 мм. Отдавайте предпочтение полнотелым материалам, если только не планируете накрывать кладку сверху заборным камнем.

Не рекомендуется обкладывать мангал песчаником, клинкерным или рубленным кирпичом: под открытым небом на такой облицовке с высокой вероятностью появятся отслоения и трещины. Поэтому для кладки следует сортировать кирпич и отбирать камни без сколов и отбитых углов. Учтите также, что частично кирпич будет находиться при высоких температурах зоны готовки. Следовательно, шамотные и силикатные изделия для этого не подходят: один из-за потенциальной токсичности, второй из-за физико-механических недостатков.

Для приготовления раствора используется одна часть цемента марки 300 на 3,5 части мытого карьерного песка. Но и здесь есть подводный камень: у некоторых сортов кирпича коэффициент теплового расширения сильно отличается от характеристик раствора, из-за чего в зоне горения возможно появление трещин. Поэтому рекомендуется заменять цемент его смесью с шамотной глиной в пропорции 1:1.

Печь барбекю из кирпича: определяем месторасположение

Прежде чем приступить к возведению барбекюшницы из кирпича своими руками, необходимо определиться с местом ее локализации. Здесь нужно учесть, что постройка должна быть максимально удалена от участка соседей. Также необходимо, чтобы поблизости не было легковоспламеняющихся конструкций, деревянных построек, посадки деревьев и пр. Целесообразно будет выделить такой участок, который возможно обеспечить водоснабжением, электричеством и на котором в дальнейшем рядом с конструкцией можно построить беседку или зону отдыха.

Барбекю не желательно располагать очень близко к дому, а также рядом с легковоспламеняющимися предметами

Как правило, наличие барбекю предполагает, что возле данного приспособления будет постоянное скопление людей. Если принято решение установить барбекю из кирпича в беседке, специалисты по ландшафтному обустройству рекомендуют не засаживать близлежащую территорию травой или цветами. Лучше засыпать площадку декоративным гравием, камнями или выложить плиткой. В таком случае участок, расположенный возле барбекюшницы, будет иметь более опрятный и аккуратный вид.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

• Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
• переносные (разборные, складные, неразборные) и стационарные;
• металлические, кирпичные, каменные;
• с одной или несколькими решетками;
• с получением жара от дров, угля, газа, электричества;
• длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

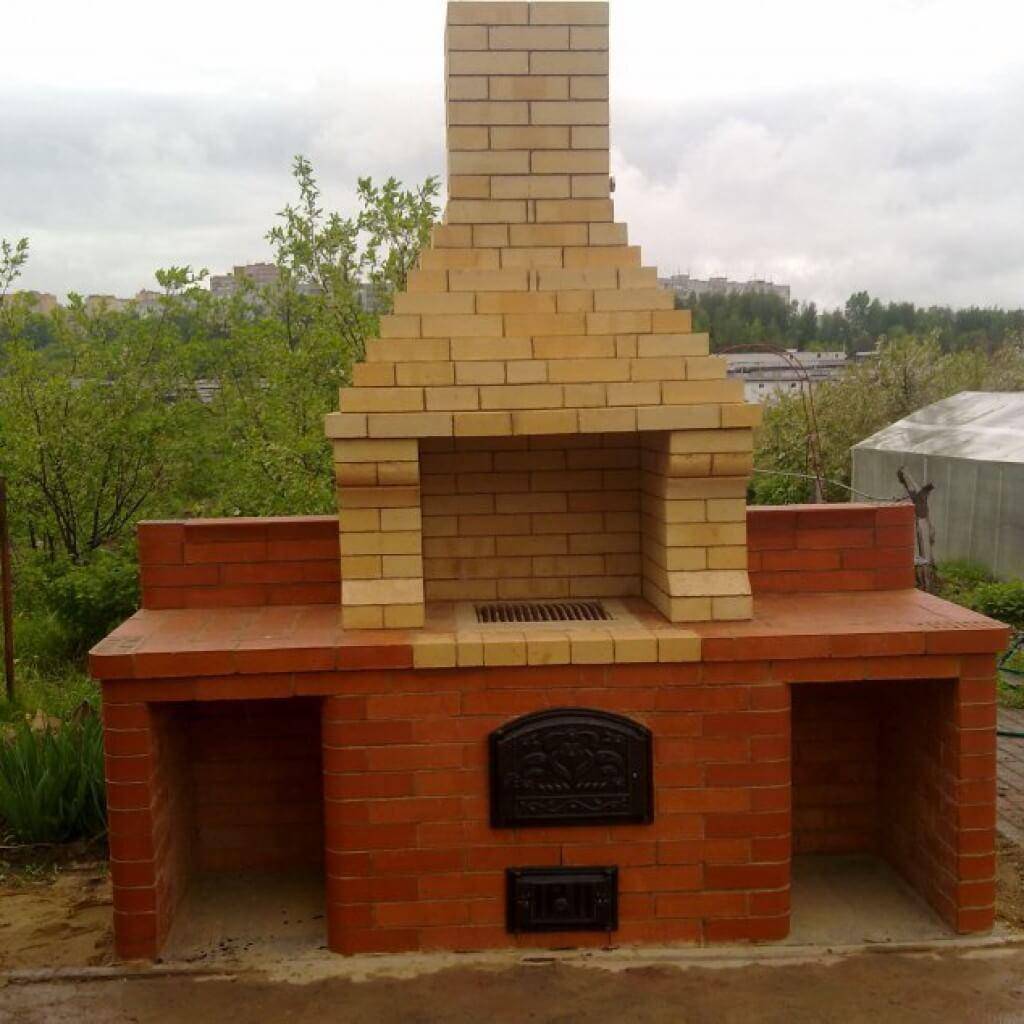

Барбекю комплекс из кирпича с прямым сводом

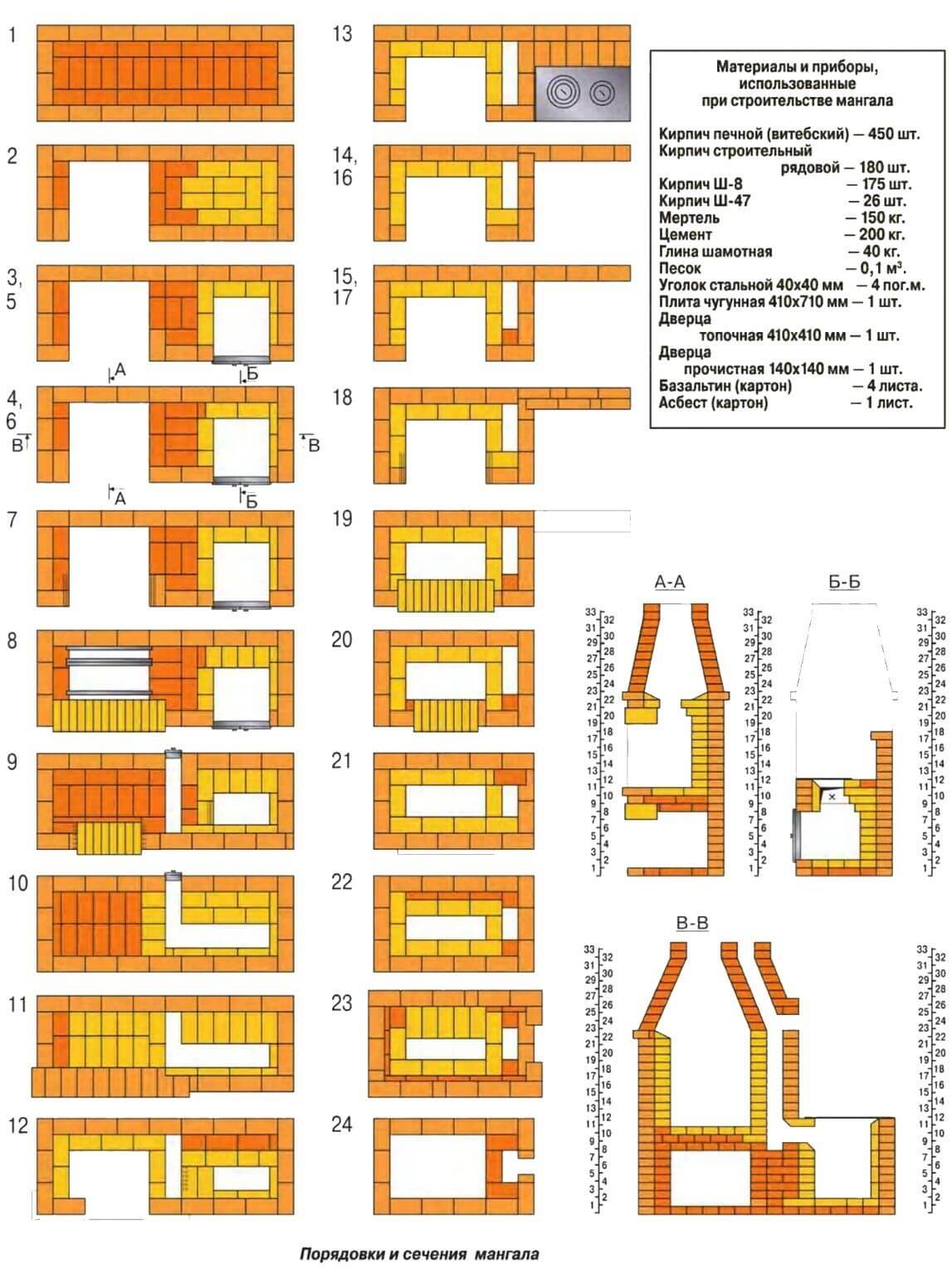

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

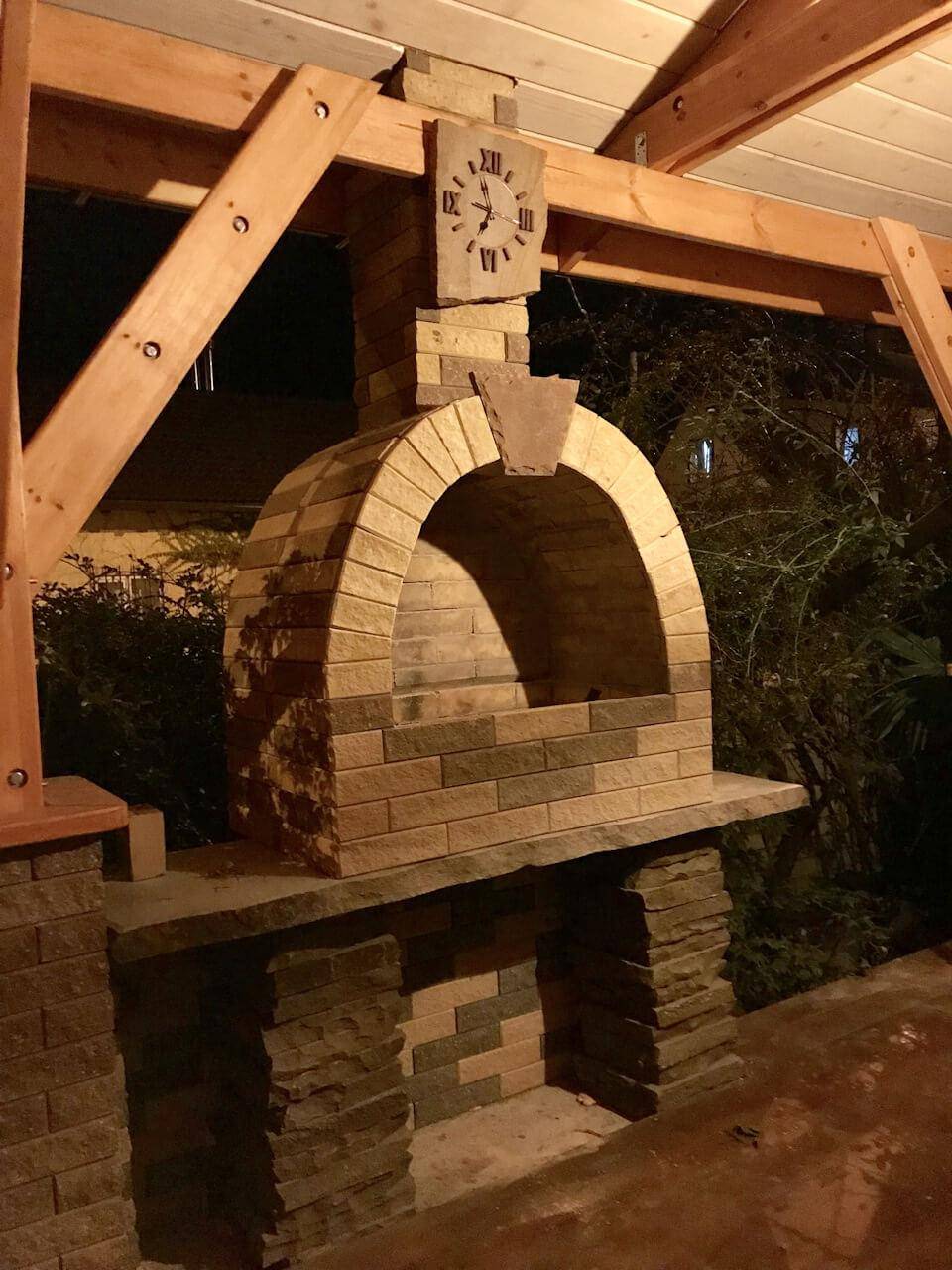

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Как выбрать конструкцию барбекю из кирпича: информация, актуальная при разработке проекта

Среди множества разнообразных вариантов барбекю наиболее популярными являются:

Готовится только барбекю

барбекю-комплексы, отличающиеся широким функционалом;

Строение предоставляет широкие возможности

барбекю-камины.

Камин, возле которого всегда комфортно

Комплексы выполняются угловыми и фронтальными. Могут иметь множество элементов, необходимость наличие которых в каждом конкретном случае определяется индивидуально. Судя по чертежам и фотографиям, размеры барбекю из кирпича фронтального типа обычно 3,7×1,3 м, угловых – 2,5×3 м. Хорошая конструкция может включать не только жаровню, но и коптильню, столешницу, зону, предназначенную для приготовления еды, различные шкафы и многое другое.

Фронтальный комплекс с широким функционалом

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

Цемент М 400 — 1 часть.

Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.

Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

• цемент — 325 кг;
• песок — 1300 кг;
• щебень — 1300 кг;
• вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

• щуп (для уплотнения бетона);
• трамбовка (узкая), защищенная металлом;
• трамбовка (круглая) с двумя ручками;
• трамбовка (квадратная), обитая снизу металлом;
• гладилка (для разравнивания бетона);
• скребок (для удаления цементного молока);
• полутерок;
• доска (для разглаживания бетона);
• кельма;
• лопата — прямая режущая часть;
• лопата — остроконечная нижняя часть;
• лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

• +5 °С — 12 дней;
• +10 °С — 8 дней;
• +15 °С — 7 дней;
• +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Временное барбекю их кирпича

Вы можете сделать временную печь для барбекю из кирпича, не используя раствор. Для этих целей можно использовать обыкновенный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый тепловой режим для керамики.

Пошаговый алгоритм строительства временного мангала выглядит так:

1. Подготовьте ровную твердую поверхность на земле. Даже не нужно снимать слой перегноя: достаточно срезать растительность, разровнять и утрамбовать поверхность.
2. Накройте парой слоев рубероида.
3. Первый уровень кирпича выкладывается с небольшими промежутками между тычками и ложками соседних элементов.
4. Второй ярус кладут в повязку с первым, соблюдая примерно одинаковый размер заготовок.
5. Последующие строки располагаются аналогично. Кладка осуществляется на высоте, подходящей для приготовления на мангале. Таких строк 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
6. Сухая кладка по бокам и за двумя кирпичными высокими стенами. Уложите и закрепите решетку.
7. Стены увеличились в высоту еще на два-три кирпича.

Такую духовку можно приготовить за пару часов. И заодно разобрать его. Хороший вариант для дачи или небольшого земельного участка.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

• печь;
• отделение для установки казана;
• мангал;

• барбекю;
• коптильный шкаф;
• отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.
