Автоматические ворота своими руками: выбор привода

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

открываются наружу и внутрь;
устанавливаются даже в ограниченном пространстве;
бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

электромеханический (с червячным редуктором и электродвигателем);
гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Делаем автоматические гаражные ворота с дистанционным открытием

Чтобы смонтировать подобную конструкцию, очень важно четко следовать прилагаемой инструкции, в противном случае, может быть нарушен ход привода, либо другие важные параметры его функционирования

Моменты, на которые нужно обратить внимание во время проведения монтажных работ:

обязательная разблокировка приводов открытия перед их привариванием к кронштейнам;
после установки приводов проводиться обязательная проверка движения створок, их параллельность;
когда возникают щелчки, подклинивания, иные посторонние звуки во время движения створок, следует найти и устранить их причину. В противном случае срок эксплуатации конструкции сильно сократится;
когда приводы установлены, выставляют упоры (зарывают в землю, устанавливают на бетонном основании).

Нюансы выбора автоматических ворот

Первое, что необходимо уяснить перед заказом автоматики для ворот – она устанавливается на очень долгое время, поэтому выбирать необходимо вдумчиво.

Выделим основные ошибки заказчика:

заключение договора с не проверенными фирмами;
покупка оборудования без установки;
отсутствие в договоре пунктов про гарантию и обслуживание;
заказ установки автоматики отдельно от монтажа ворот.

Интернет пестрит объявлениями о поставке оборудования для въездных и гаражных ворот, но мало кто из фирм действительно является профессионалом. Перед тем, как наведаться по указанному на сайте адресу обязательно прочтите отзывы не только на самом сайте, но и в поиске, свяжитесь с фирмой, узнайте подробно об автоматике и документации на нее.

Автоматику для ворот лучше всего приобретать у фирм-партнеров производителей техники

Многие компании пользуются именитостью поставляемой техники и не считают нужным следить за качеством предоставляемых ими услуг. Одна из самых распространенных проблем с такими фирмами – отсутствие в договоре пунктов о гарантии и обслуживании техники, вам продают автоматику без каких-либо обязательств.

Отсутствие договора на обслуживание не так критично, как отсутствие гарантии, в первом случае клиент может воспользоваться вызовом мастера для диагностики, а во втором автоматика не подлежит бесплатной замене по браку даже в первый год.

Немало ошибок во время заказа совершают и сами покупатели. Например, решают заказать автоматику через несколько лет после монтажа ворот или настаивают на самостоятельной установке. Обе ошибки могут привести к плачевным результатам, так как стандартные условия для монтажа оборудования не будут соблюдены.

Специалисты Интбест.РФ рекомендуют заказывать ворота, автоматику и монтаж в комплексе, чтобы гарантировать максимально долгий и безремонтный срок службы конструкций, но мы не боимся сложностей и беремся за нестандартные заказы с не меньшим энтузиазмом.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю

Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

тип ворот;
ширина створок;
общий вес конструкции.

Но это далеко не всё

Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила

Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

Профильные трубы с сечением 60х30, 40х30 мм;
Швеллер или профильная труба размерами 100х100 мм;
Материал для обшивки. Это может быть дерево, профнастил и т.п.;
Арматура диаметром 14 мм;
Электроды;
Кирпич;
Раствор из цемента, песка и щебня.

Инструменты:

Лопата;
Сварочный аппарат;
Болгарка;
Уровень;
Измерительный инструмент;
Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастила

Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

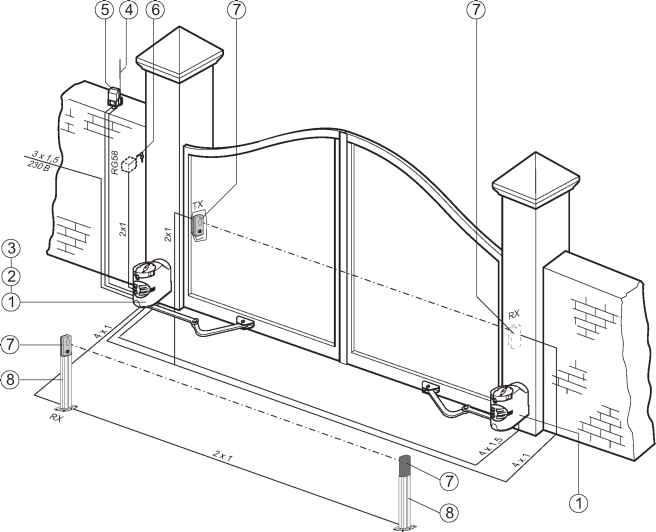

Устройство автоматики для распашных ворот

Составные части оборудования:

двигатель;
приводы (правый, левый или один);
рычаги, шток;
короб с блоками управления, питания, приемником сигнала;
пульт ДУ;
концевые выключатели;
ограничители скорости движения створок;
стопоры;
сигнальные лампы, антенна (необязательные элементы).

Линейная автоматика состоит из блока управления, двух корпусов с электроприводами. В них помещается вся выдающая усилие часть механизма (червячный привод). Конструкция выглядит элегантно, привлекательно. Блок управления являет собой плоский короб, крепящийся на заборе, соединяющийся кабелем с функциональной частью.

Рычажная автоматика более громоздкая. Она состоит из блока управления, рычагов передачи, двигателя с моторедуктором. Именно конструкция моторедуктора в данном случае достаточно объемная, она помещается в отдельный квадратный или полукруглый короб, которого нет в линейных приводах. Рычаги рычажного оборудования состоят из двух частей. Они соединены наподобие конструктора, образовывая подвижное колено.

Следует выбирать автоматику не с пластиковыми элементами (шестернями), особенно в составе привода. Они чаще замерзают, деформируются (встречается в марках Doorhan, Alutex).

Элементы, отвечающие за передачу усилия крайне желательно выбирать из металла (как у марок Miller Technics, Nice, Rotelli).

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

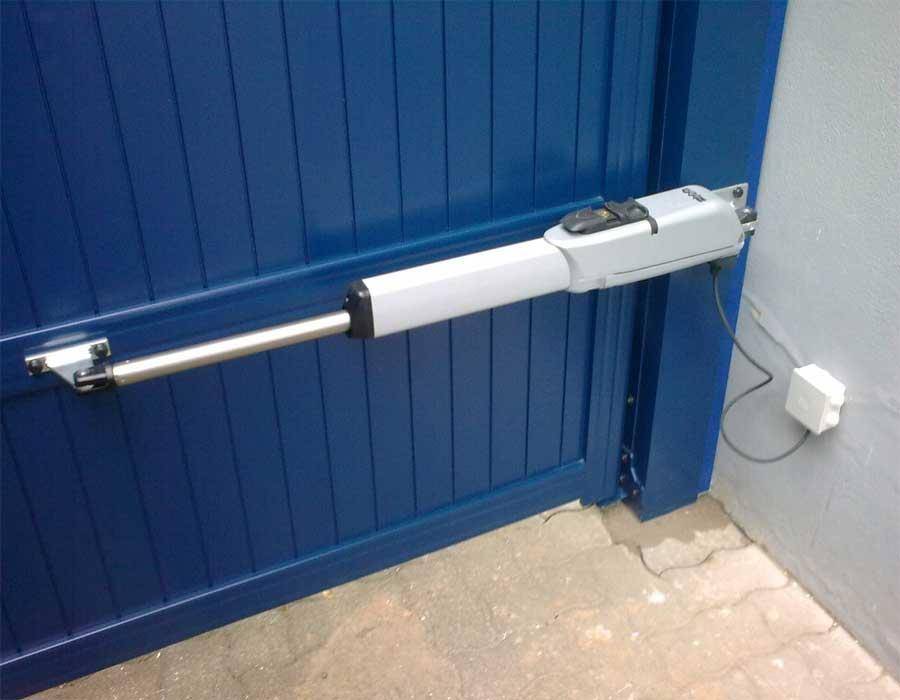

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

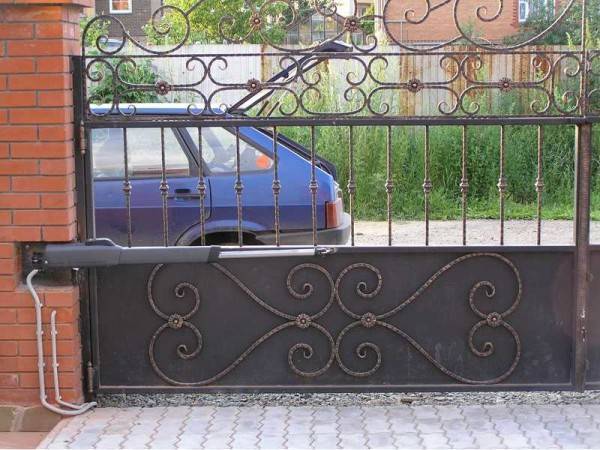

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

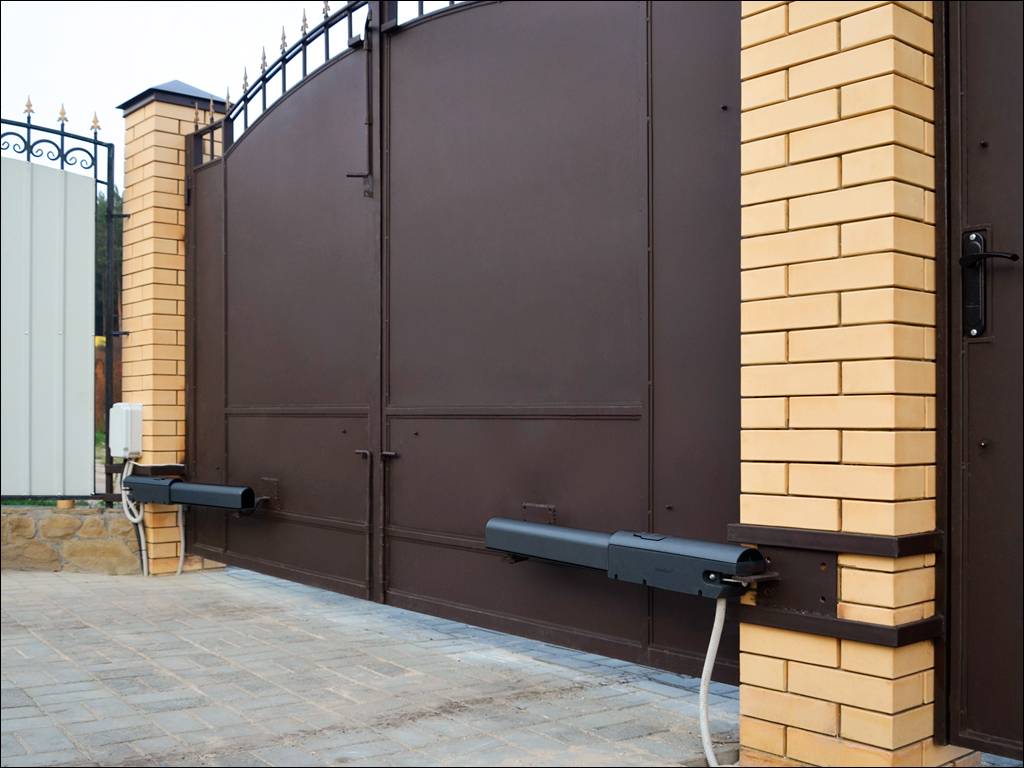

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

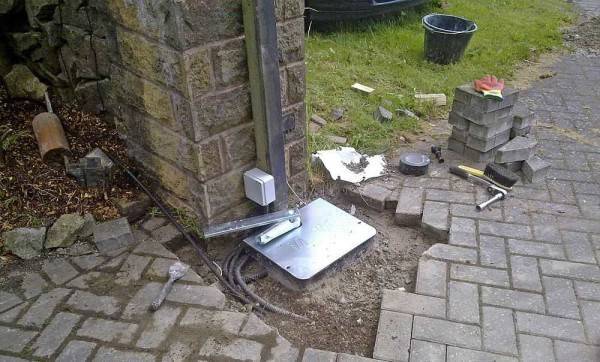

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

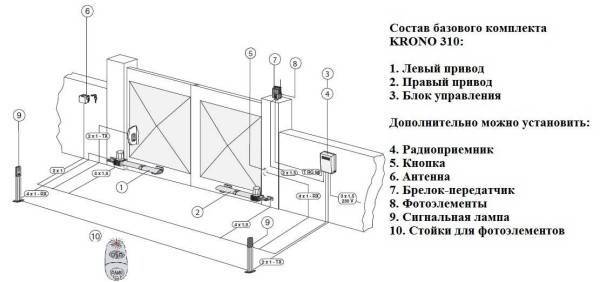

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Виды автоматических ворот

По принципу действия механизма воротная автоматические механизмы подразделяются на:

распашные;
откатные;
гаражные.

Рассмотрим каждый из вышеуказанных видов более детально.

Распашные ворота

Распашные ворота, пожалуй, являются классическим вариантом исполнения. Состоят они из двух створок, которые крепятся на двух петлях поворотного типа к вертикальному основанию, в качестве которого обычно выступает металлический каркас. Он, в свою очередь, должен быть прочно закреплен в месте его установки.

Важно! Вне зависимости от того, открываются такие двери ручным либо автоматическим способом, они требуют наличия свободного пространства перед своими створками для беспрепятственного распахивания последних

Откатные ворота

Откатные ворота на роликах обычно состоят из одной створки. Вес в такой конструкции распределяется на роликовые опоры. Кроме того, для того, чтобы сделать откатные ворота более устойчивыми к мощным порывам ветра либо иным воздействиям со стороны окружающей среды, на них монтируются дополнительные направляющие.

Откатные ворота

Конструкция таких ворот достаточно проста и чаще всего легко реализуема народными умельцами. Тем не менее, подобные механизмы, особенно кустарного производства, могут оказаться сложны в эксплуатации и обслуживании.

Гаражные ворота

Ворота роллетного типа принято называть гаражными, т.к. организация въездов в гаражи и на территорию крытых парковок посредством подобных конструкций является основной сферой их применения.

Гаражные роллетные двери представляют собой набор реек фигурной формы, изготовленных их металлопластика и сцепленных посредством подвижного замка. Указанные рейки размещаются в идущих от пола вверх с изгибом у потолка пазах, образуя целостную конструкцию рассматриваемых ворот.

Двигаясь в своих пазах, такие ворота изгибаются в местах соединения реек, преодолевая таким образом прямой угол под потолком. Таким образом, гаражные ворота осуществляют сложный подъемно-поворотный процесс, освобождая въезд в гараж. Рассматриваемые конструкции весьма сложны как в монтаже, так и в эксплуатации.

Гаражные роллетные ворота

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки

Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться. Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час

Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот

Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Установка автоматических ворот

Установка автоматических ворот призвана не только обеспечить владельцев дачных участков, складов и гаражей удобством во время использования, но и гарантируют высокий показатель безопасности от проникновения внутрь помещения посторонних лиц. Данное решение станет наилучшим выходом, если вы переживаете за сохранность имущества, автотехники или производственного, дорогостоящего оборудования.

Автоматические ворота обладают рядом преимуществ, которые выгодно отличают их от более простых аналогов:

Наличие надежного электропривода автоматических ворот позволяет нажатием на одну кнопку пульта открывать или закрывать створки без необходимости покидать авто в дождь или испытывать прочие неудобства при ручном управлении;
Использование надежных материалов (металлов) гарантирует длительный срок эксплуатации автоматических подъемных ворот, даже при условии максимально активного использования;
Подъемные, секционные или ролльворота отличаются хорошей ремонтопригодностью (в случае возникновения неисправности отдельную створку или подвижный механизм легко снять и отправить на техническое обслуживание без необходимости производить демонтаж всей конструкции).

Что касается стоимости установки автоматических ворот, то здесь все определяет используемый при производстве материал. Если заказчики планируют установить наиболее качественные и престижные автоматические ворота, то здесь не обойтись без солидных финансовых вложений. С другой стороны, нужда в установке простых автоматических ворот не потребует от вас больших бюджетных трат.

Как собрать привод для откатных ворот

Основными элементами автоматического привода, независимо от того, приобретен он в магазине или сделан самостоятельно, являются:

двигатель;
редуктор;
узел управления.

Когда вы приобретаете оборудование для ворот в магазине, вам следует озвучить продавцу-консультанту габариты ваших ворот, а также предполагаемую интенсивность эксплуатации. С учетом ваших запросов подбирается наиболее удовлетворяющая вас автоматика. Если же вы готовы самостоятельно изготовить и установить привод, то должны полагаться только на себя при выборе комплектующих. Чем больше габариты ворот, тем более мощный двигатель нужен для бесперебойной работы приводного устройства. Если позволяет источник питания, подведенный к воротам, необходимо остановить свой выбор на трехфазном двигателе. Следует выбрать двигатель мощностью 1,5-2,5 кВт.

Самыми долговечными и надежными редукторами являются металлические, однако сейчас большое распространение получают редукторы с полимерными шестернями. Полимерные шестерни делают работу устройства практически бесшумной, однако срок их эксплуатации в 3 раза меньше, чем у металлического редуктора. Делая выбор в пользу полимерных редукторов, учитывайте, что периодически придется менять запчасти вашего привода. Диаметр редуктора должен быть таким, чтобы количество оборотов ведущей шестерни было не более 80-100 в минуту.

Если вы приобретаете готовый привод для откатных ворот, то узлом управления привода будет служить плата, которую необходимо подключить и настроить в соответствии с инструкцией. При изготовлении и установке привода своими руками применяют линейные типы механизмов – либо реечную передачу, либо передачу приводным роликом.

Реечная передача подразумевает использование цепи для раздвижных створок ворот. На валу редуктора крепится звезда от велосипеда или мотоцикла, на нее заводится цепь, которая также натягивается вдоль горизонтальной поверхности ворот и при включении двигателя выполняет открытие и закрытие ворот. При цепной передаче следует правильно выбрать место крепления цепи к воротам. Ее лучше крепить на высоте 60-100 см от земли, что позволит избегать лишнего загрязнения конструкции.

Изготовление автоматики своими руками

Простейший вариант блока автоматики и управления откатными воротами можно изготовить своими руками из деталей от электрооборудования легкового автомобиля, но в принципе подойдут любые комплектующие от систем автоматики станков, пускателей или любого другого промышленного оборудования.

Для изготовления потребуются:

Лифтовые концевые выключатели -2 шт. в защитном корпусе; Электродвигатель постоянного тока любого исполнения, мощностью 150-200Вт и напряжением питания 12В; Понижающий редуктор от болгарки; Реле постоянного тока – 8шт; Центральный замок автомобиля с коммутатором и приводным штоком; Пульт центрального замка.

Совет! В качестве самодельного привода для откатных ворот можно использовать любой мотор редуктор мощностью не менее 150 Вт и оборотами 250-300 об/мин.

Также потребуются кнопки с фиксаторами и с отбрасывателем, жгуты проводов на 10А длиной не менее 15-20 м, металлический бокс для сборки системы автоматики. Стоимость изготовления автоматики для откатных ворот составляет 2,5-3 тыс. рублей.

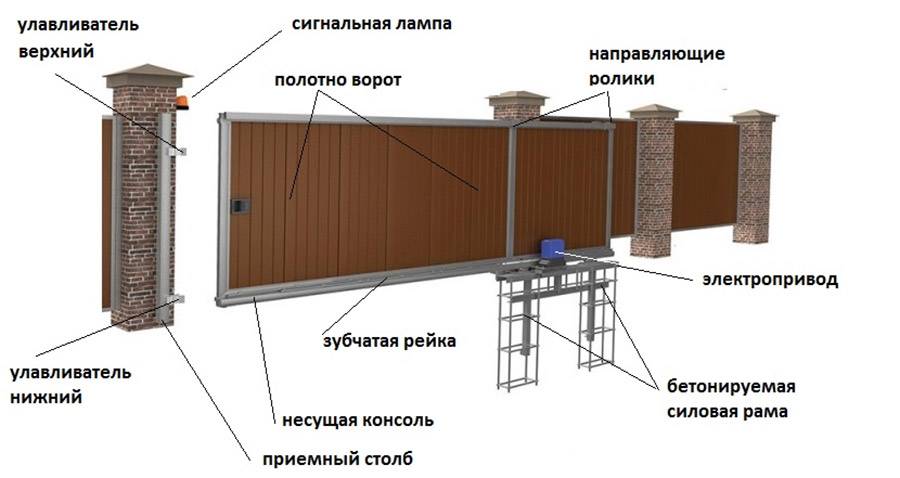

Общее устройство откатных ворот приведено на фото.

Реле и кнопки спрятаны в водостойком боксе, на верхней плоскости выведены кнопки, дублирующие команды с пульта. На рейке закреплены два концевика с отражателями.

Схема автоматики приведена ниже

Вся автоматика собрана на реле, это важно, так как большинство фирменных систем изготавливаются на полупроводниковой базе, тирристорах и ключах

Подробная дешифровка работы схемы автоматики приведена на видео

Левый ряд кнопок серого цвета отвечает за процессы открывания и закрывания. Левая крайняя серая кнопка отвечает за автоматическую остановку откатных ворот. Нижняя ветка схемы имеет встроенную пару концевых выключателей, которые обозначены, как центральная кнопка серого цвета.

В принципе, на концевиках построена вся работа автоматики. После нажатия кнопки на пульте разблокируются первое и второе реле питания схемы. Мотор начинает вращаться в сторону открытия дверей. При достижении крайнего положения отражатель нажимает на концевик, и автоматика выключает второе реле питания, вся схема остается под напряжением в 12В. После открытия ворот система находится в режиме ожидания до момента закрытия. Процесс закрытия выполняется аналогичным способом.

После того как срабатывает отражатель, выжимает концевик на закрытие полотна, вся система обесточивается. Есть в данной схеме автоматики дополнительная хитрость. Верхняя правая кнопка по схеме запускает блокировочное реле, которое не дает двигателю изменить направление вращения при движении створки. Такой режим означал бы полный выход из строя электромотора и обрыв привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

с плавающим кодом;
с фиксированным кодом.
Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Системы привода и автоматики САМЕ

К одним из наиболее удачных систем управления распашными воротами специалисты причисляют модель FROG-PLUS итальянской компании САМЕ.

В комплект входит два блочных мотор-редуктора мощностью по 1,2 кВт и крутящим моментом 800Н*м. По сути, этого достаточно, чтобы открыть шестиметровые ворота при ветре в 10 м/с. Основное преимущество модели – компактность прибора, его можно установить в основании ворот, что обеспечивает бесперебойную работу даже в зимнее время.

Корпус мотор-редуктора полностью герметичен, даже если основание ворот залило водой, автоматическая система все равно сохранит управление приводом.

В комплект автоматики входят блок, система из 2-х концевиков и фотоэлементов, два пульта управления и радиоуправляемый сигнальный фонарь.

Второй, не менее интересной конструкцией привода от компании САМЕ считается модель FAST.

Это специализированный блок-редуктор с вынесенным, сильно изогнутым рычагом. Вращающий момент модели всего 180Н*м, это немного, но популярность конструкции принесла встроенная возможность открытия ворот даже при очень больших опорных столбах. Подобная проблема встречается довольно часто на воротах с каменным забором или достаточно большим вылетом опор.

Комплектность систем автоматики у FAST такая же, как и у FROG-PLUS.
