Как армировать плиту перекрытия?

Какие способы применяются для укрепления

Сам процесс усиления зависит от того, какая конструкция была использована при строительстве здания. Но есть несколько операций, которые присутствуют в каждой технологии. От них зависит безопасность проводимых работ:

1. Устанавливаются распорки, поддерживающие плитную конструкцию. Здесь можно использовать трубы, бревна, брусы большого сечения.
2. Участки, где предполагается проводить ремонтные работы, полностью очищаются от отделочных материалов.
3. Если повреждена арматура, то ее зачищают от ржавчины и обрабатывают специальными растворами, которые предотвращают появление коррозии металла.
4. С пола удаляется стяжка, с потолка штукатурка или подвесная конструкция.
5. Поверхности тщательно очищаются от мусора и пыли.

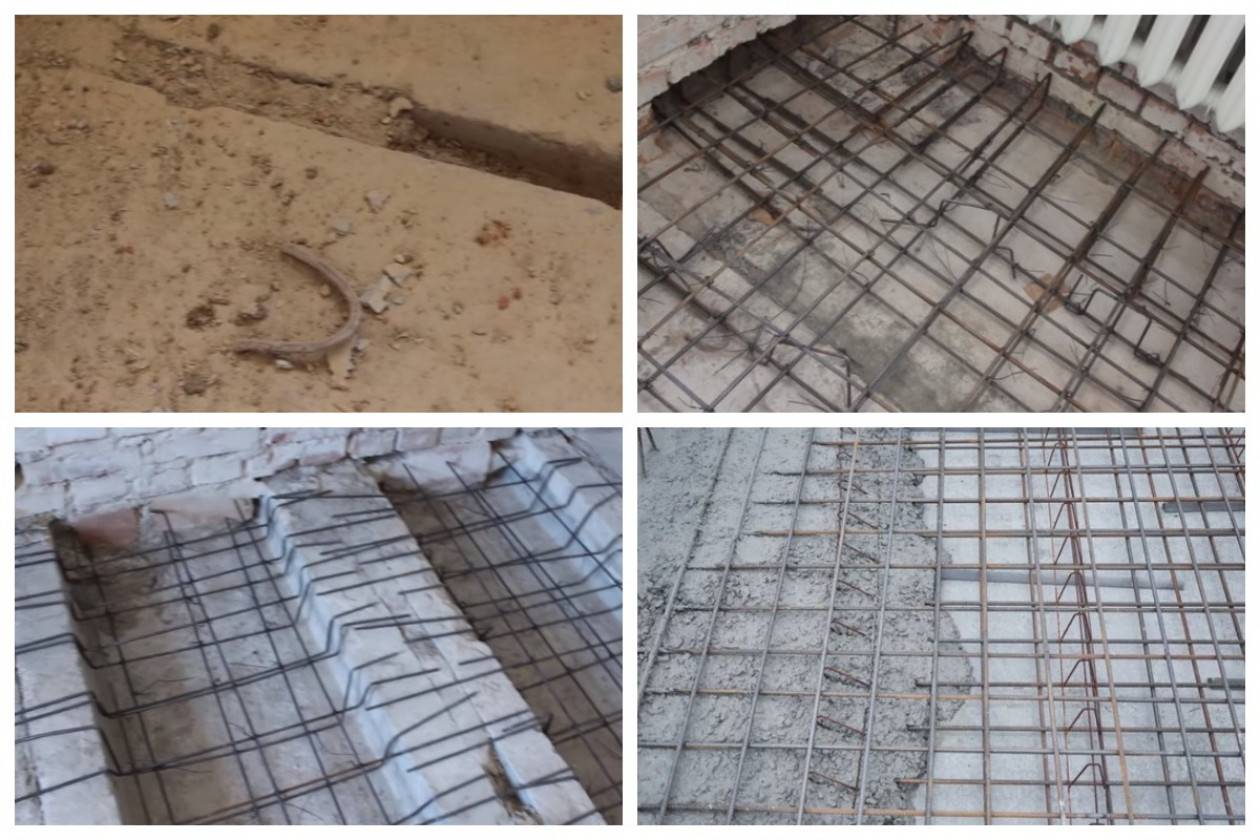

Далее рассмотрим по отдельности, как правильно провести укрепление разных железобетонных перекрытий: монолитных, из пустотных, ребристых и П-образных плит.

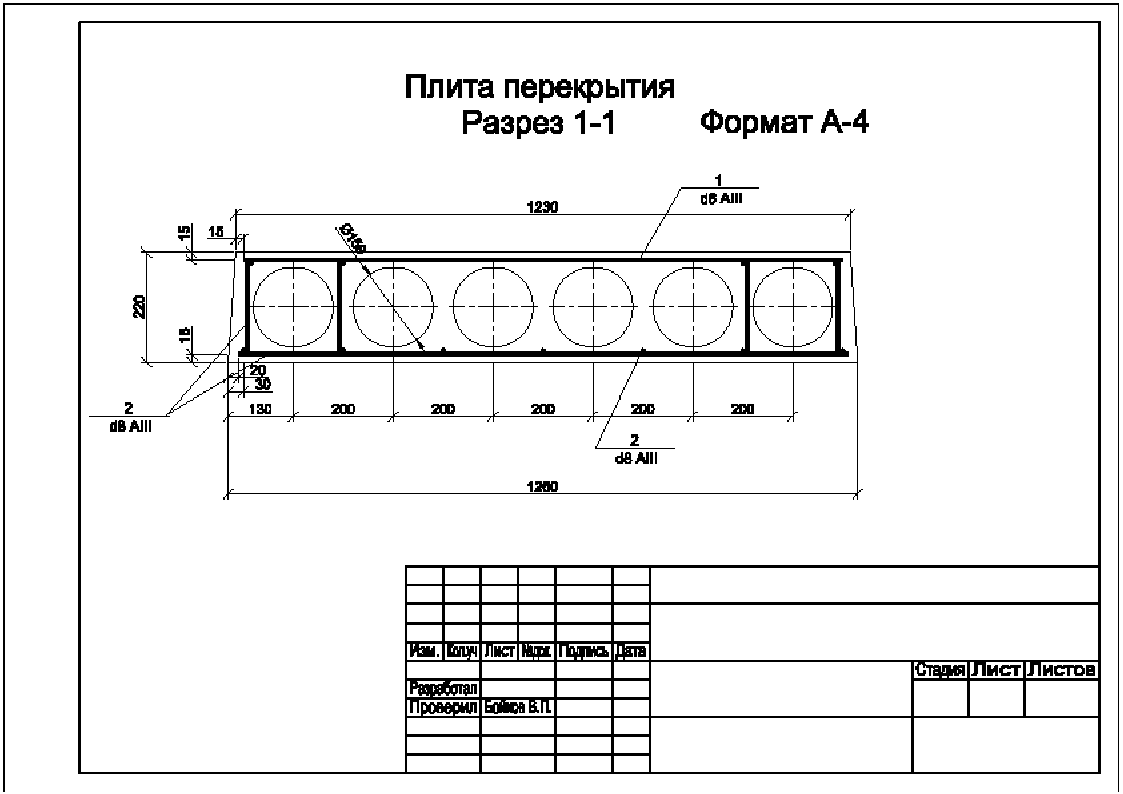

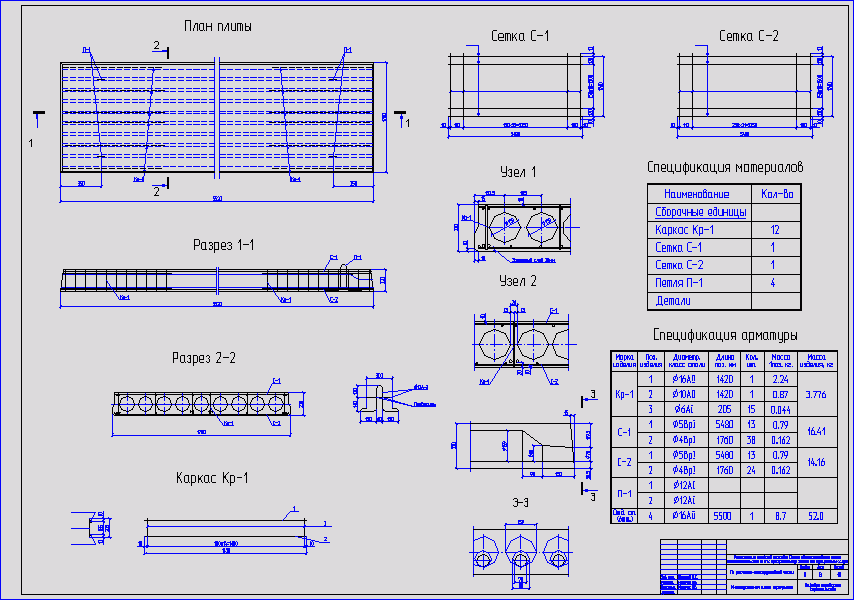

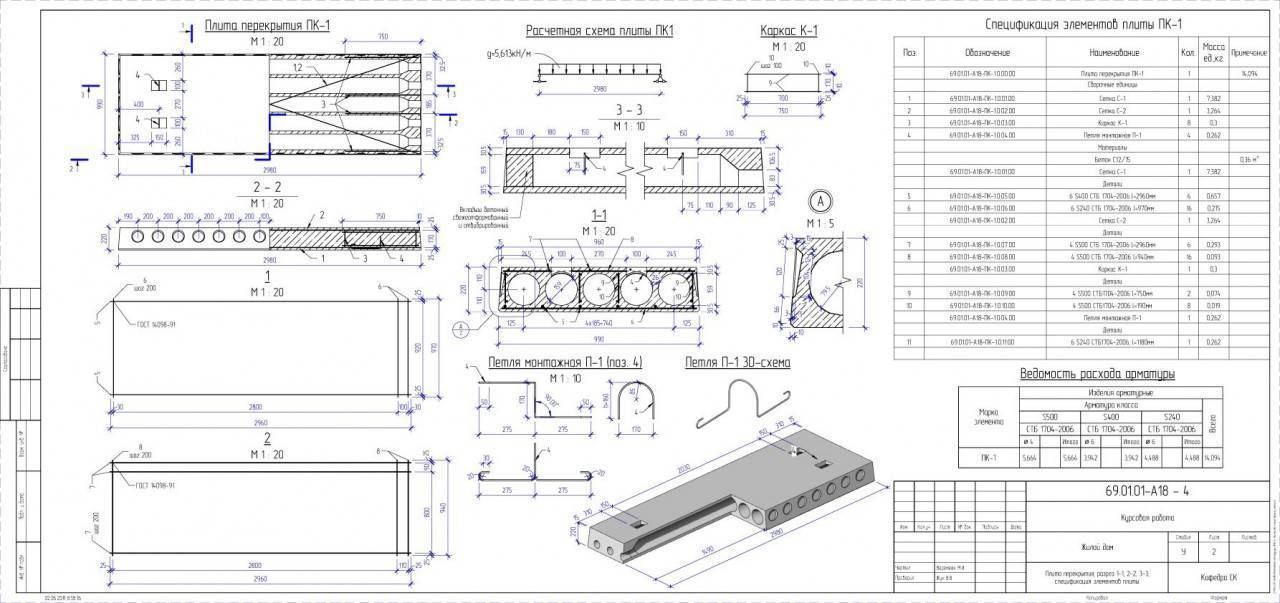

Пустотных

Это один из самых простых способов усиления перекрытий. Все дело в конструкции, а точнее, в пустотах. Их просто надо заполнить бетоном, усилив армирующим каркасом. Поэтому делается это все так:

1. Пустоты вскрываются.
2. В них укладывается стальная арматура.
3. Бетонный раствор подается под давлением, чтобы собой заполнить все пустое пространство до мелких трещин.

Внимание! Для проведения усиления многопустотных плит перекрытия используется только высокопрочный бетон

Монолитных

Для усиления монолитного перекрытия применяют две разные технологии. Это когда дополнительную усиленную железобетонную конструкцию заливают сверху ремонтируемой плиты или снизу. Второй вариант применяется чаще, потому что именно так можно провести укрепление в зоне изгибающих нагрузок.

Для этого также применяют две технологии, в основе которых лежит торкретирование бетонного раствора. То есть последний «набрасывается» на армированную ремонтируемую поверхность. А вот монтаж армопояса может производиться по-разному.

1. Его крепят на крюки, которые сами прикреплены к армокаркасу ремонтируемой плиты.
2. На стальные пластины, которые прикреплены к плите через сквозные анкера.

Первый же вариант проще. Арматура укладывается поверх плиты перекрытия и крепится к ее армокаркасу вертикальными штырями с помощью сварки. После чего по периметру устанавливают опалубку, в которую заливают бетонный раствор. За последним ухаживают, как за обычной толстой стяжкой.

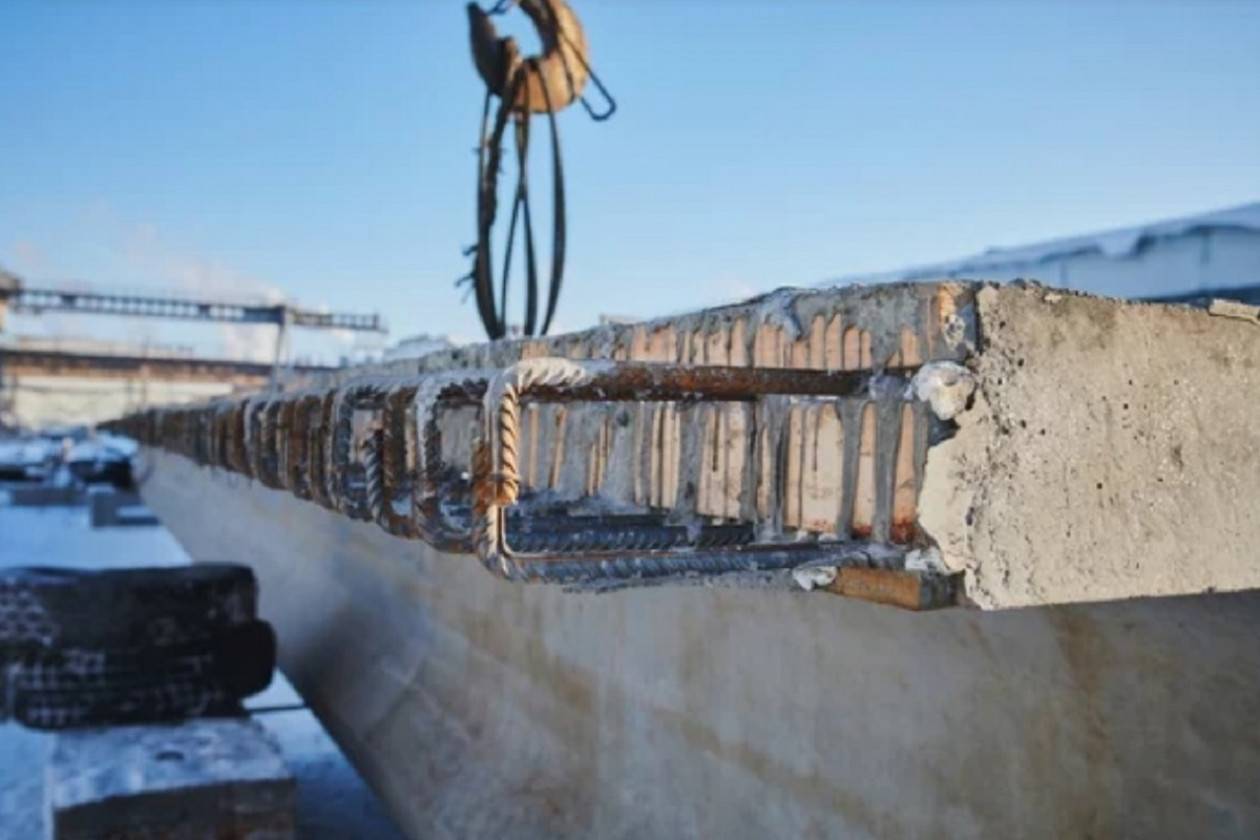

Ребристых

Здесь используются те же технологии, как в случае усиления монолитной конструкции. Но есть и другой способ. Для этого используется так называемая шпренгельная арматура. Это обычные арматурные стержни, уложенные по диагонали ремонтируемой плиты. Эта конструкция образует два дополнительных ребра жесткости, которые увеличивают несущую способность перекрытия.

И третий вариант – установка поддерживающих колон. Нередко два последних метода применяют сразу одновременно. Это гарантированно увеличение жесткости и прочности.

П-образных

Перекрытия этого типа отличаются от предыдущих тем, что они установлены на стены или ригеля не своей плоскостью, а выступающими ребрами (полками). Поэтому для их усиления используются две технологии:

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

Заливка бетонной смеси

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

Характеристики и требования к армированию

Требования к опиранию плиты:

• перекрытия рекомендуется устанавливать на сейсмические армопояса;
• сейсмические армопояса с плитами соединяются механическим способом с помощью сварки;
• для устройства армопояса применяется бетон класса В15 и выше;
• сейсмические армопояса устанавливаются во всю ширину стены.

Помимо всего прочего, армирование монолитной плиты перекрытия усиливает тепло- и звукоизоляционные характеристики постройки и ускоряет процесс возведения зданий.

Благодаря небольшой массе железобетонного перекрытия понижается нагрузка на основу, увеличивается пожаробезопасность.

Армированные плиты неприхотливы к влиянию окружающей среды, выдерживают большой запас прочности, но при этом требуют квалифицированного подхода при проектировании и возведении.

Видео:

Все виды армированных плит можно применять для покрытия жилых строений, в которых есть стены из кирпича, ячеистобетонных и крупных блоков.

Железобетонные перекрытия также подходят для зданий с уровнем влажности, не превышающим 60%.

Требования к арматуре:

• Согласно СНИП, можно использовать арматуру класса А400С или горячекатаную из стали марок 25 Г2С, 35 ГС;
• Диаметр прутов 8-16 мм;
• Основная нагрузка приходится на нижний сегмент плиты. Поэтому для верхнего армирования можно использовать арматуру меньшего диаметра. Исключение составляют участки в местах опирания, в этом случае усиливается верхняя часть монолита;
• При большом расстоянии между пролетами, а также при укладке плиты на колонны, требуется поперечное армирование;
• По СНИП поперечное армирование выполняется арматурой класса А240С;
• Для связывания арматуры используется вязальная проволока, ячейки делаются в зависимости от назначения перекрытия. Вся сетка должна быть изготовлена из арматуры одного диаметра. При использовании покупных изделий выбирайте сетки с металлическими прутами с диаметром от 8 мм и расстоянием между прутками 0,4 м и меньше.

Класс бетона зависит от параметров монолита. Как правило, применяется бетон классов В15, В20 и В25.

Помимо этого учитывается еще морозостойкость и водонепроницаемость. Для жилых отапливаемых домов используется марка бетона с морозостойкостью F50, водонепроницаемость не учитывается.

Для перекрытий с балконом параметры бетона зависят от климатического района. На фото показаны варианты армирования.

Фото:

Армирование платформы перекрытия самостоятельно

Схема армирования края плиты перекрытия: 1 – продольная арматура; 2 – поперечная арматура; 3 – “П” образное усиление; 4 – вертикальная арматура; 5 – несущая бетонная стена; 6 – утеплитель; 7 – наружная опалубка “техноблок”

В процессе монтажа данного перекрытия важным моментом является верный расчет плиты перекрытия, которая армируется. Если вы устанавливаете подобные платформы в домашних условиях, то советуют использовать горячекатаную арматуру из железа, имеющую класс А3. Диаметр подобной арматуры обычно составляет от 8 до 14 мм и зависит от расчетного давления.

Помните, что необходимо выполнять армировку плиты перекрытия во всю длину плиты и по возможности применять опалубку, являющуюся одной из важнейших стадий установки плиты. Для этого лучшим решением будет использовать дерево.

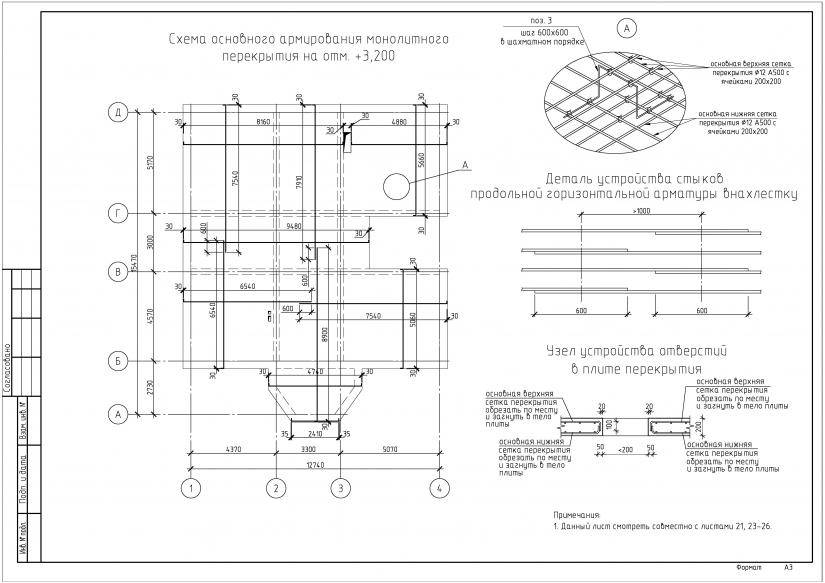

Платформу необходимо армировать двумя пластами. Первичная сетка прокладывается в нижнюю часть плиты, а вторичная – в верхнюю. Сетки должны быть расположены в средней части бетона, а защитный пласт опалубки не должен быть менее 15-20 мм. Арматура связывается при помощи вязальной проволоки. При этом размеры ячеек составляют 150:150 либо 200:200 мм.

Дополнительное армирование делается отдельными хлыстами длиной 400 – 2000мм, в зависимости ширины пролетов: 1 – нижняя армирующая сетка; 2 – верхняя армирующая сетка; 3 несущая стена; 4 – нижняя усиливающая арматура; 5 – верхная усиливающая арматура.

Арматура в сетке обязательно должна иметь цельный вид без каких-либо разрывов. Если же длина арматуры недостаточна, то ее можно подвязать с нахлестом, не превышающим 40 диаметров арматур. В случае, если вы используете армировку d – 10, то нахлест должен быть 400 мм. Стыки арматуры располагайте в шахматном порядке, в разбежку. Края верхней и нижней арматур необходимо связывать между собой П-образным усилением.

Нагрузка на платформу железобетона передается вертикально и распределяется по всей площади покрытия. Соответственно, можно сделать вывод: основная рабочая арматура – нижняя, которая испытывает растягивающие нагрузки. Верхняя, в свою очередь, получает нагрузки на сжатие. Инженерный расчет предусматривает вспомогательные усиления арматуры, однако, для этого существуют общие правила, придерживаясь которых можно без труда добиться результатов.

Процедура армировки нижней сетки подразумевает прокладку вспомогательной арматуры между несущими опорами в средней части. В случае связки верхней сетки усиления прокладываются над несущими опорами. Помимо этого, нужно произвести расчет множественных нагрузок и возможных отверстий для дополнительной арматуры. Вспомогательная армировка выполняется при помощи отдельных хлыстов, имеющих длину от 400 до 2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается между несущими стенами в области проема.

Верхняя сетка должна быть усилена над несущими стенами

При армировке платформ самостоятельно, очень важно обращать внимание на области опора колонн. Здесь процедура будет иметь ряд отличий от традиционного армирования, поскольку данные участки нуждаются в дополнительном объемном усилении

Плиту перекрытия нужно заливать при помощи бетононасоса. В процессе заливки нужно обязательно уплотнять бетонный раствор (для этого в большинстве случаев используют глубинный вибратор). Процесс отвердевания бетона сопровождается его усадкой, которая будет возрастать при дальнейшем высыхании вещества. При этом на его плоскости неизбежно появятся микротрещины. Таким образом, по завершении заливки бетонным раствором рекомендуют проливать всю конструкцию водой на протяжении 2 – 3 суток. Имейте ввиду, что бетон лучше всего увлажняется не прямой струей, а с помощью разбрызгивания.

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное – после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры

Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы – специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90? и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

Расчет пошагово

В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.

Методику самостоятельного определения параметров рассмотрим ниже.

Определение расчетной длины плиты

Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.

Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.

Рисунок 3. Схема жесткого опирания

Рисунок 4. Схема шарнирного опирания

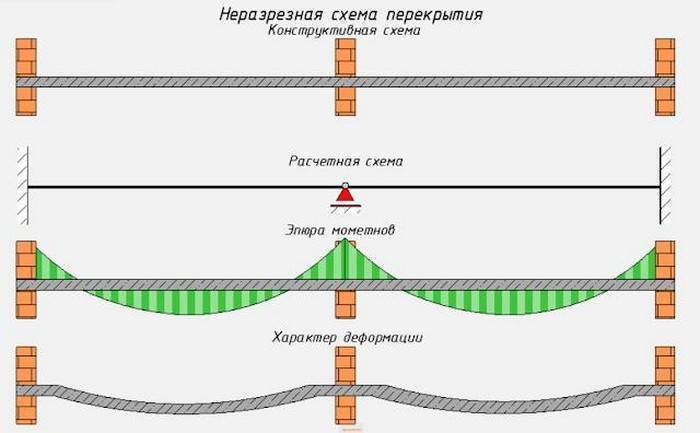

Рисунок 5. Схема многопролетного монолитного перекрытия

Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.

Предварительное определение класса арматуры и марки бетона

Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.

Рисунок 6. Формула и таблица для выбора класса арматуры

Класс арматуры без расчетов подбирается по значению a_R, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξ_R, который высчитываетсяпо формуле, приведенной на рис. 6.

При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.

Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е

в сущности, на растяжение будет работать именно армирующий каркас

в сущности, на растяжение будет работать именно армирующий каркас.

Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.

Определение нагрузки на плиту

Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.

Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.

Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:

https://youtube.com/watch?v=RuDe63IZOGI

Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.

Рисунок 7. Воздействие изгибающего момента и формула для его расчета

Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:

М_мах=(1000×62)/8=4500 кг/м

Подбор сечения арматуры

Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.

Фото 8. Внешний вид армирующего каркаса

При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9

Рисунок 9. Способы соединения опалубки с каменной стеной

Конструирование плиты

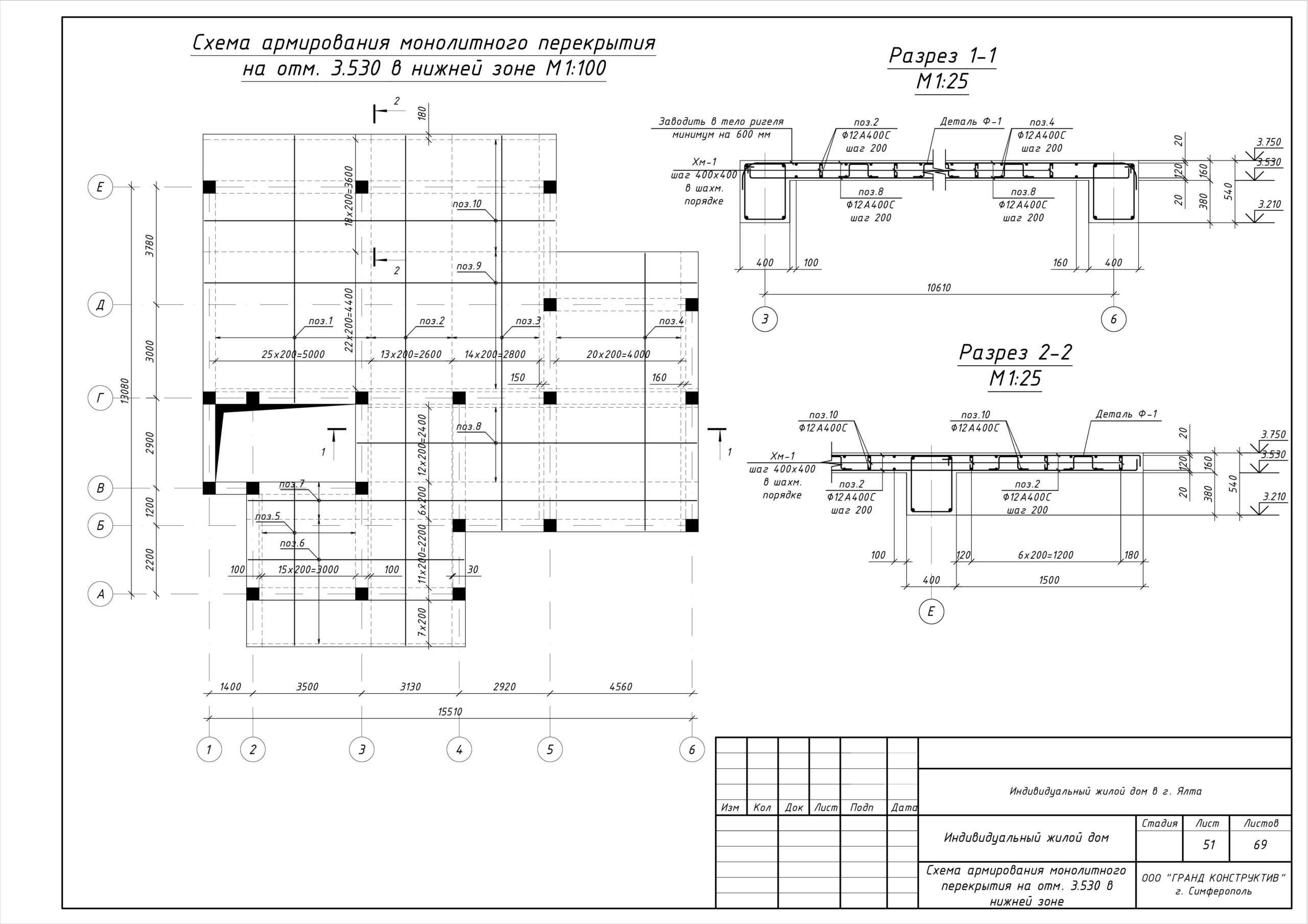

По результатам расчета арматуры плита перекрытия армируется двумя вязанными сетками.

У нижней грани стержни сетки С1:

• вдоль цифровых осей — 14А500 с шагом S=200 мм,
• вдоль буквенных осей — 12А500 с шагом S=200.

У верхней грани укладывается такая же сетка С1 (вдоль цифровых осей укладываются стержни 14А500 с шагом S=200 мм, стержни сетки вдоль буквенных осей -12А500 с шагом S=200).

Сетки дополнительного армирования устанавливаются в надопорной зоне плиты арматурные стержни принимаются следующие::

• вдоль цифровых осей -16А500,
• вдоль буквенных осей — 14А500

Конструирование монолитной плиты перекрытия включает в себя:

• назначение толщины защитного слоя (для конструкций, эксплуатируемых в закрытых помещениях, принимается 20 мм);
• раскладку арматурных стержней (l_max=11700 мм) с учетом длины перепуска арматурыl_lпри выполнении стыка стержней. Стержни арматурных стержней стыкуются в разбежку (см. рис.12). В отсутствии запаса по арматуре, при коэффициенте=1,2, длина перепуска арматуры для d_s=12 мм составляет соответственно 600 мм, d_s=14мм составляет 700 мм, d_s=16 мм составляет 800 мм Длина перепуска вычисляется по формуле:

,

конструирование стальных фиксаторов вязаной сетки из арматурных стержней у верхней грани монолитной плиты перекрытия;

• установку П-образных элементов у свободного края плиты;
• усиление поперечной арматурой зоны сопряжения плиты и колонны;
• обрамление отверстий в плите;
• определение длины анкеровки арматурыl_anдля организации сопряжения монолитной плиты перекрытия со стенами лестнично-лифтовой шахты. Длина анкеровки арматурыl_anопределяется аналогично определению длины перепуска арматурыl_lс назначением коэффициента=1 для сжатой арматуры и=0,75 для сжатой арматуры.

В приведенном примере монолитная плита перекрытия сопрягается с воображаемыми колоннами по периметру поперечного сечения колонн. При включении плиты в объемную модель здания плита будет опираться на точечные опоры-колонны. В этом случае поперечное сечение колонны можно моделировать жесткими вставками.

На рисунке 13 приведена последовательность включения в расчетную схемы плиты жестких вставок. На рисунке 14 показана деформированная схема фрагмента

Рис. 12. Перепуск арматурных стержней при стыковании

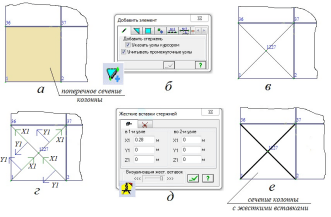

Рис.13. Последовательность включения в расчетную схему плиты жестких вставок: а — поперечное сечение колонны (1,2,36,37 — узлы периметра поперечного сечения колонны), б — кнопка вызова и диалоговое окно добавить элемент(используется закладка 1 и закладка 5), в — добавление стержней в поперечное сечение колонны (вводится стержень между уздами 1 и 37 с последующим разделением стержня на две части, вводится стержень между узлами 2 и 36 при установленном флажкеучитывать промежуточные узлы), г — направление местных осей введенных стержней (жесткие вставки — по оси Х1), кнопкаинформация о размерахи диалоговое окножесткие вставки стержней(жесткие вставки 1227-36, 1227-37 задаются в 1-м узле при Х1=0,28 м, жесткие вставки 1227-1 и 1227-2 задаются во 2-м узле при Х1=-0,28 м), е — жесткие вставки в сечении колонны

На рисунке 14 показана деформированная схема фрагмента объемной расчетной схемы здания колонной конструктивной системы

Рис.14. Деформированная схема фрагмента объемной расчетной схемы здания колонной конструктивной системы

При конструировании плиты должен вычерчиваться узел армирования в зоне сопряжения колонны и плоской плиты перекрытия. На рисунке 15 представлен узел сопряжения плоской плиты перекрытия и колонны. На участке плиты непосредственно вокруг колонны могут появляться трещины в следствии продавливания плиты перекрытия. Продавливание возникает из-за сдвига плиты относительно нагруженной области непосредственно вокруг колонны. Продавливающая сила Fпринимается равной нагрузке, передаваемой от перекрытия на колонну(рис.15а). На рисунке 15б приведена схема расположения поперечной арматуры в зоне стыка колонны с плоской плитой перекрытия. Продавливающая плиту перекрытия сила F воспринимается бетоном плиты F_b,ultи установленной в зоне стыка поперечной арматурой F_s,ult. Если условие прочности плиты по непродавливанию не выполняется, то на верхней поверхности плиты в зоне стыка с колонной по периметру продавливания возникают трещины (рис.15, вид А).

Рис.15. Армирование плиты в зоне сопряжения колонны и плоской плиты перекрытия:а— условная модель стыка (С1 — сетка верхнего армирования плиты, С2 — сетка нижнего армирования плиты), б — установка поперечной арматуры в зоне сопряжения колонны и плиты

Другие узлы армирования монолитной плиты перекрытия смотри в .
