Зонт на трубу дымохода и вентиляции своими руками: монтаж, изготовление, выбор элемента и многое другое

Дефлектор Григоровича

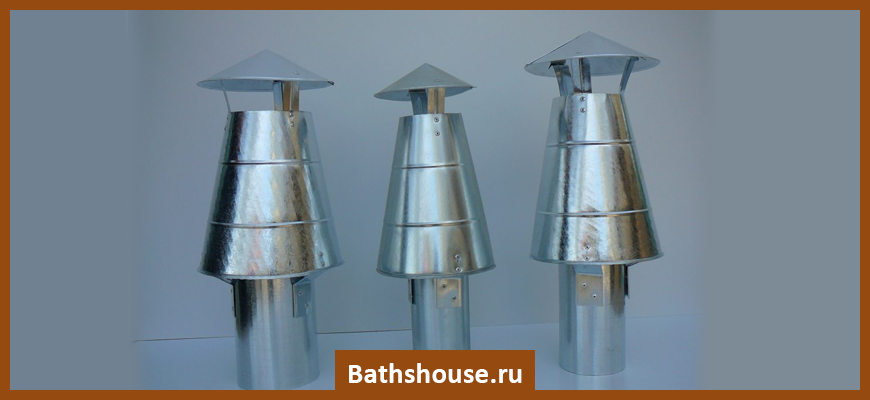

Еще одна проверенная временем конструкция — дефлектор Григоровича, который устанавливают на дымовые трубы круглого сечения для стабилизации тяги. Дефлектор Григоровича состоит из нескольких частей:

дефлектора в форме усеченного конуса;
колпака, предохраняющего трубу от осадков;
обратного конуса, создающего область пониженного давления под колпаком и улучшающего тягу.

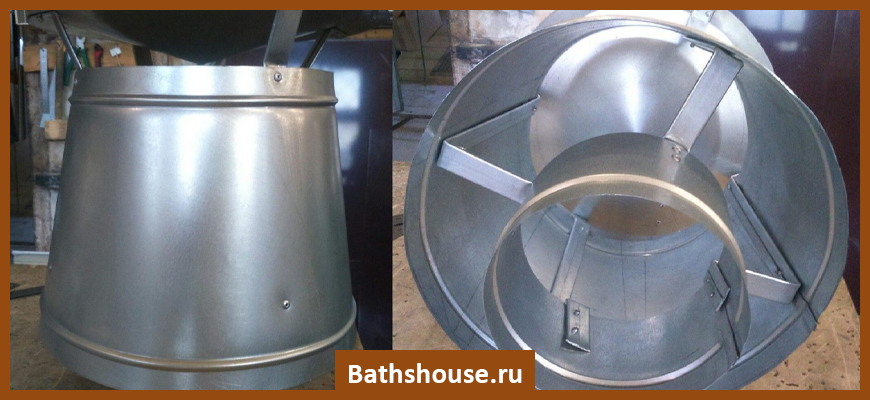

Сделать дефлектор Григоровича можно из тех же материалов, что и приведенные выше модели, технология их изготовления в целом похожа. Размеры определяют исходя из диаметра трубы. Его берут за основу и, используя коэффициенты, вычисляют остальные размеры:

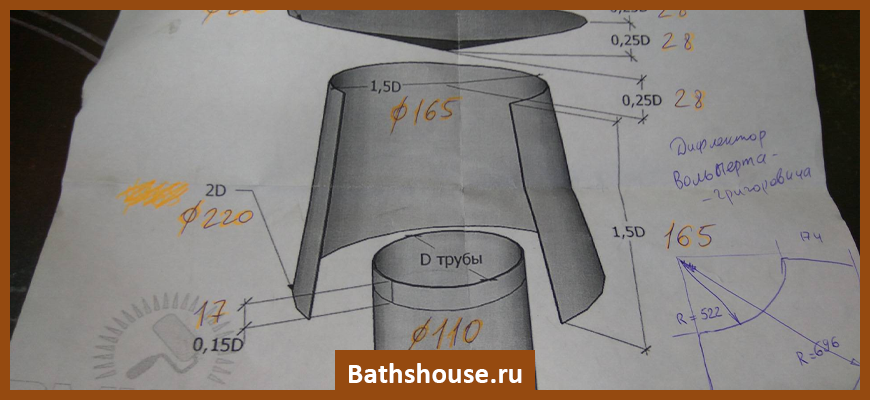

Диаметр конусообразного диффузора в нижней части принимают 2d, в верхней — 1,5d, высота усеченного конуса — 1,5d.
Колпак-зонт в виде конуса и обратный колпак имеют диаметр 2d и высоту 0,25d.
Расстояние от вершины обратного колпака до верхнего края диффузора — так же 0,25d.
Расстояние от верхнего края трубы до нижнего края диффузора — 0,15-0,2d.

Два последних размера обеспечивают кронштейнами нужной высоты, которые делают из обрезков жести и крепят на заклепки, болты или с помощью сварки.

Технология изготовления и монтажа:

По вычисленным размерам делают эскиз, переносят его на листовой металл и выполняют раскрой элементов ножницами по металлу.
Конусы гнут на оправке и скрепляют края на заклепки или с помощью гибки. Аналогично соединяют зонт и обратный конус.
С помощью кронштейнов скрепляют детали между собой, выдерживая расчетные расстояния.
Крепят дефлектор к трубе. Чтобы облегчить его установку, дефлектор можно оснастить нижним цилиндром, диаметр которого позволяет внатяг надеть его на трубу.

Срок службы колпака или дефлектора из нержавеющей стали — 25 лет, из оцинковки — не менее 10 лет. Чтобы продлить его и придать оцинковке привлекательный вид, можно покрыть ее черной термостойкой краской из баллона. В этом случае на колпаке будет не видно копоть и сажу.

Установить колпак на дымовую трубу достаточно просто, а польза от него очевидна — вам больше не придется в начале отопительного сезона тратить время на прочистку трубы от листвы, пуха, пыли. В трубу не будут попадать осадки, что позволит ее эксплуатировать без коррозии и разрушения кирпича. Монтаж дефлектора, кроме того, сделает тягу стабильной даже при небольшой высоте трубы, независимо от погодных условий.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

После этого оголовок можно установить на трубу.

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Дымник: просто и функционально

Колпак на дымоход своими руками сделать не так уж и сложно – стандартная конструкция дефлектора позволяет, а подходящую схему и даже полноценный чертеж можно найти в интернете.

Состоит дымник из двух конструктивных элементов: собственно зонта (крышки) и капельника (отвода или фартука). Предназначение каждой части понятно из названия, а что касается видов зонтов для дымохода, то выделять среди них принято следующие (самые часто встречающиеся):

домик с четырехскатной кровлей (стандартный)
с открывающейся крышкой
с плоской верхушкой
с флюгером
с полукруглой крышкой (зонтиком)
с щипцовой четырехскатной крышей.

Это далеко не полный перечень возможных разновидностей дымников на трубы: одних только вариаций вроде бы стандартного вида – с четырехскатной крышей – можно насчитать не меньше пяти типов.

Также различают дефлекторы по форме крышки (плоские и шатровые, в виде шпиля и двускатные, четырехскатные и четырехщипцовые, полуцилиндрические и некоторые другие). материалу, который используется для изготовления, и конструктивным особенностям. Например, производители этого нехитрого, но очень полезного в индивидуальном домохозяйстве приспособления, выпускают такую разновидность стандартной флюгарки, как колпак для дымохода с четырехскатной крышей, оснащенный защитной сеткой и теплоотражающими экранами.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Монтаж дефлектора на трубу дымохода

Правильно установленный дефлектор позволяет дымоходу качественно и правильно работать. Принцип его действия основывается на использовании ветряных потоков в качестве дополнительного инструмента для усиления или выравнивания уровня тяги. Общепринятыми конфигурациями дефлекторов на дымовые трубы являются:

дефлектор типа ЦАГИ;
круглый дефлектор;
отражатель конструкции Григоровича;
дефлектор Н-образного и открытого типа.

Конструктивно такой элемент дымохода состоит из цилиндра нижнего типа, диффузора и зонтика. Он производится из оцинкованной стали, которая не подвержена коррозии. Ветряной поток сталкивается с дефлектором и огибает его целиком, что позволяет проникать воздуху в верхнюю часть изделия и усиливать тягу. Кроме того, происходит вытягивание застоявшегося в системе дыма.

В дымоходные и вентиляционные системы воздух проникает через специальные зазоры, находящиеся в верхнем цилиндре. Низовой ветер может затруднить отведение дыма и понизить тягу в трубе. Для борьбы с такими потоками дефлекторы оснащаются специальным устройством – осью на 2 подшипниках, которые расположены на различных уровнях. На нее устанавливается ширма, флюгерное полотно, крышка.

Существует несколько разновидностей дефлекторов, самый простой можно изготовить собственноручно

Можно изготовить самодельные дефлекторы на дымовые трубы, но, если конструкция будет некачественной, то работоспособность дымохода будет нарушена.

Дефлектор-флюгер

Дефлектор-флюгер собирают из таких деталей, как:

полуцилиндр, служащий барьером для сильного ветра;
крышка, преграждающая путь внутрь дымовой трубы различному сору;
полотно, совершающее вращения, согласованные с направлением ветра;
центральная ось, сообщающаяся с каждым элементом приспособления;
подпятник, выполняющий задачу дополнительного фиксатора устройства на дымовом канале.

По сравнению с другими устройствами по выравниванию тяги, дефлектор-флюгер — это усовершенствованное приспособление. Оно функционирует по принципу паруса корабля. Дефлектор-флюгер отличается вращающимся корпусом, который приходит в движение под воздействием ветра.

Дефлектор-флюгер постоянно находится в движении, поэтому легко улучшает тягу

Изготовление дефлектора-флюгера представляет собой следующий процесс:

Из металлических листов вырезают и формируют нижний и верхний цилиндры. К тому, что будет находиться внизу, на гайки и болты приделывают стойки. После этого к конструкции присоединяют верхний цилиндр, для закрепления которого берут хомут. На краях стоек, используя заклёпки, фиксируют обратный конус, тем самым получая основание под флюгер.
От трубы диаметром 1,3 см отрезают фрагмент длиной 12,5 см — опору для флюгера. Один край трубы дополняют резьбой, необходимой для крепления. Внутрь изделия вставляют подшипник, а по бокам приваривают две полосы из стали, наклоняемые так же, как купол

Важно, чтобы пластины не стали препонами для движения конструкции по кругу.

Чтобы установить подшипник, на трубе необходимо выполнить резьбу

Используя компас, устанавливают розу ветров — прутики из стали, на которых крепятся буквы. Вращающуюся конструкцию прикрывают колпачком, дабы преградить влаге путь в корпус.
На резьбу трубы надевают крышку, изготовленную из стали и по виду напоминающую стрелу. К ней прикрепляют флажок с противовесом.

По сути, дефлектор-флюгер — это улучшенный вариант обычного устройства

Как сделать зонт: заготовка материала

При отсутствии необходимого опыта в работе с металлом лучше всего сделать выкройку оголовка из листа бумаги, а потом перенести чертеж на металл. При этом стоит помнить, что стальной лист резать сложнее, чем бумагу, поэтому рекомендуется использовать минимальное количество ажурных элементов.

Чтобы изготовить простой, без лишних украшений, зонт на трубу вентиляции, нужно приготовить следующее:

Лист из оцинкованной стали.
Профильные металлические уголки.
Крепежные элементы.

Предварительно выполняют замеры трубы, так как оголовок должен немного покрывать ее края. Это предотвращает попадание воды внутрь дымохода.

Виды защиты на дымоход и вентиляционную трубу

Классификация видов зонтов обусловлена формой, назначением, а также материалами, использованными при изготовлении.

В зависимости от формы наибольшее распространение получили стандартные конструкции, повторяющие внешний вид четырехскатной кровли, а также разновидности в виде шляпки гриба.

Разновидности могут быть представлены капельниками и водоотводами, предназначенными для сбора и дальнейшего отвода всей стекающей влаги, а также предотвращения её попадания внутрь.

Для изготовления грибка или зонтика могут применяться разные цветные или черные металлы, но чаще всего используется оцинкованная долговечная сталь.

К разновидностям дымового зонта относятся также дефлекторы, которые выполняют функцию очень эффективного искрогасителя.

Внешний вид конструкции и материалы для изготовления дымоходного «грибка» не оказывают существенного влияния на показатели функциональности, поэтому потребители при выборе должны ориентироваться на финансы и личные предпочтения в декоре.

Изготовление дефлектора на дымоход своими руками

Конечно, при наличии инструментов и знаний, можно собрать практически любой устройство данного типа

Здесь важно учесть ряд нюансов и правильно провести все расчеты

Замеры и вычисления

На этом этапе нужно будет тщательно измерить внутренний диаметр дымоходной трубы. Конечно, если она устанавливалась недавно, этот показатель должен быть известен. Но стоит проверить лишний раз, чтобы не допустить ошибок при определении размеров будущей конструкции. Когда показатель внутреннего диаметра (d) получен, можно определить высоту насадки и ширину диффузора.

Внутренний диаметр (d, см)	Высота насадки (h, см)	Ширина диффузора (D, см)
12	14.4	24
14	16.8	28
20	24	40
40	48	80
50	60	10

Если внутренний диаметр дымоотводящей трубы не является стандартным, расчеты нужно проводить по формулам-соотношениям, представленным в таблице ниже.

Расчетный показатель	Формула для расчета (где d — внутренний диаметр дымоходной трубы)
D диффузора	1.2 (1.3)хd
h конструкции	1.6 (1.7)хd
Ширина зонта	1.7 91.9)хd

Все измерения и подсчеты должны быть максимально точными. Только в этом случае систему можно будет собрать без проблем, не возникнет неприятных моментов в процессе эксплуатации.

Чертеж

Создание макета из бумаги — важный этап

Здесь важно следовать определенному алгоритму:

Выполнить чертеж с учетом всех замеров и вычислений — в натуральную величину. Лучше брать плотную бумагу, поскольку в последствии необходимо будет вырезать части и сложить их в макет.
Вырезать и попробовать совместить готовые детали. Если все подходит, значит макет готов к исполнению в натуре.

Раскрой и сборка из металла

Для сборки модели Григоровича понадобится:

лист оцинковки — рекомендованная толщина 0.32 мм. При желании можно использовать материал с другими параметрами — 0.5 или 0.25 мм;
стальная полоска — оптимальная ширина 3-5 мм;
короткие клепки из алюминия для соединения деталей — 4-6 мм.

Шаблон из бумаги аккуратно раскладывают на листе оцинковки, формируют выкройку маркером. Если необходимо, бумажные заготовки фиксируют на поверхности. Для вырезания используют ножницы по металлу. После того как все заготовки вырезаны, проводят обработку среза — немного загибают пассатижами (около 5 мм), простукивая молотком.

диффузор — свернуть заготовку цилиндром, выполнить отверстия по шву и заклепать. Если нет заклепок, можно воспользоваться методом сварки. Главное — использовать полуавтомат, а не дуговую. Иначе велик риск прожечь металл насквозь;
внешний цилиндр — тот же принцип, что и выше;
колпак — аккуратно сворачивают заготовку в конус и скрепляют. С внутренней стороны (примерно 5 мм от края) просверлить несколько отверстий и прикрепить полоски из оцинкованной стали (4 штуки длиной 20 и шириной 5 см), последним придать П-образную форму.

Теперь нужно соединить колпак и диффузор с помощью П-образных полосок. Полученная конструкция вставляется в цилиндр.

Основные правила монтажа

Установка дымового зонта напрямую зависит от конструктивных особенностей доборного элемента и дымоходной трубы, а также материала, используемого при изготовлении. На основе стандартной листовой стали прямоугольной формы проще всего создать четырехгранный пирамидальный зонт, согнув лист материала пару раз в диагональном направлении.

Такой вариант является традиционным для обустройства дымоходных труб на четырехскатных кровлях, но для прикрепления стоек и дальнейшей установки необходимо применять дополнительные элементы в виде уголков, а также высверливать отверстия.

Монтаж флюгарки

Менее сложной конструкцией обладают простые сводчатые зонты с минимальным количеством сгибов и надрезов. Закрепление такого дымового зонта на овальной трубе дымохода осуществляется за счёт наличие стоек, согнутых из листовой стали достаточной толщины или выполненных с использованием стандартных металлических уголков.

Вне зависимости от способа изготовления, стойки могут фиксироваться несколькими способами:

на металлических и асбестовых дымоотводных трубах можно использовать металлический хомут или самостоятельно изготовить обычный проволочный каркас;
проволока для каркасного основания должна быть максимально прочной и надежной;
в стойках высверливаются крепежные отверстия;
выводные части скрученного проволочного каркаса пропускаются через крепежные отверстия на стойках и закручиваются до полной фиксации дымового зонта.

На кирпичных дымоходах для фиксации «зонтика» могут применяться даже стандартные оцинкованные гвозди достаточной длины, вживленные непосредственно в кладку. Однако, как показывает практика, лучше всего по заранее высверленным отверстиям в стойках зонта просверлить в кирпичной кладке отверстия, после чего закрепить колпак на дымоходной трубе стальными штырями или оцинкованными саморезами.

Монтаж зонта

В этом случае при необходимости можно будет быстро и с минимальными затратами сил самостоятельно демонтировать зонтик для очистки или замены.

ОСТОРОЖНО!

Следует помнить, что при использовании в качестве автономного отопления газовой системы, устанавливать зонт на дымоходную трубу категорически не рекомендуется.

Как поместить оголовок на крыше?

При проектировке отопительной системы с дымоходом очень важно соблюдать технику безопасности. В подобных проектах пренебрегать правилами опасно не только для собственной жизни, но и для жизней всех жителей помещения. При проектировке важно учитывать вес системы

Это нужно для того, чтобы фундамент помещения выдержал нагрузку. Учитываются особенности топлива и дымохода, вывод последнего и размещение оголовка на крыше дома. Важно знать такие моменты:

При проектировке важно учитывать вес системы. Это нужно для того, чтобы фундамент помещения выдержал нагрузку

Учитываются особенности топлива и дымохода, вывод последнего и размещение оголовка на крыше дома. Важно знать такие моменты:

Если коньки крыши выполнены из пожароопасных материалов, обязательно выводится дымоход минимум на полтора метра.
При расстоянии дымохода от конька крыши от полутора метров и менее, оголовок необходимо устанавливать выше, минимум на 50 сантиметров.
При дымоходной трубе на крыше выше метра необходимо устанавливать растяжки. Иначе дымоход окажется неустойчивым.

Правил много, но их нужно соблюдать для безопасности своей и семьи.

Самостоятельное создание колпака

Сборка козырька на трубу дымохода начинается с выбора материалов. Можно использовать оцинкованную сталь, но лучше брать медь. Она быстро покрывается защитной пленкой окислов, после чего перестает реагировать на вредное воздействие агрессивных химических веществ, которые находятся в дыме. Рекомендуемая толщина – 0,6 мм. Более тонкий лист не имеет достаточной механической прочности и подвержен деформации. Также необходимо подготовить угольник, шило, ножницы по металлу и металлическую линейку.

Далее можно приступать к созданию чертежа, вырезанию деталей и финальной сборке. Но перед тем как сделать зонт на трубу своими руками, следует вычислить размеры и диаметр дымохода.

Подготовка деталей

В первую очередь необходимо выполнить замеры оголовка, на который будет крепиться козырек. Размеры изделия должны быть на 10 см больше диаметра трубы. Со всех сторон должен быть выступ 50 мм. Угол наклона скатов варьируется в диапазоне от 30° до 45°. Минимальная высота от среза до козырька должна составлять 100 мм.

После измерения габаритов можно приступать к созданию эскиза. Его необходимо нарисовать на листе бумаги. Лучше взять простейшую базовую модель и внести в нее коррекции по линейным размерам.

Далее на медный лист переносятся детали козырька для дымоходной трубы. При перенесении контуров нужно оставить 0,5 см на закольцовку. Для удобства работы медный лист можно разрезать на несколько частей и на каждой рисовать свои детали. Выполнять рисовку по меди можно специальным фломастером или шилом. Лучше использовать второй вариант, так как линии в таком случае будут тоньше и не придется удалять следы маркера.

Намеченные детали несложно вырезать ножницами по металлу. Если есть специальное оборудование, можно выполнить раскрой плазменной резкой.

Гибка частей и сборка колпака

Сборка колпака для дымохода

Чтобы правильно согнуть детали, рекомендуется потренироваться на ненужных листах металла. В случае наличия опыта и умений выполнять тренировку не обязательно, можно сразу собирать колпак на дымоходную трубу.

Сгибание деталей начинается с закольцовки краев. Это можно сделать вручную или на специальном оборудовании. Качество на станке будет лучше, скорость выполнения выше, но не у каждого есть возможность покупки профессиональных инструментов.

После закольцовки делается первая часть основания. Дополнительный нижний изгиб обеспечит высокую прочность. Углы необходимо загибать по указанным на чертеже размерам и контролировать транспортиром. Если работа выполняется на станке, можно выбрать конкретные шаблоны. Технология гибки в таком случае не повлияет на алгоритм работы. На основании следует сделать прокатку, которая добавит устойчивости конструкции.

Далее собирается основание колпака на кирпичную трубу. Для работы потребуются специальные клещи. С их помощью нужно разводить детали крепления в разные стороны и собирать элементы в единую конструкцию.

После тщательной проверки можно закрывать замки ударами киянки. На этом сборка основания завершена, можно приступать к созданию зонтика для дымохода.
