Защита от протечек Аквасторож: что это, для чего служит, как работает

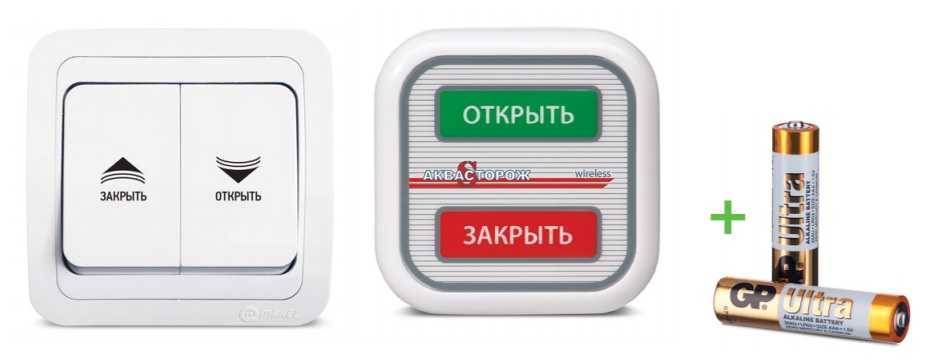

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Уровень надежности системы

Электрокраны, используемые в системе Аквасторож, являются собственной разработкой компании «Суперсистема». Однако сделаны они с использованием технологий Teflosil немецкой фирмы Germany EngineeringGroup ltd. В конструкции крана имеются две прокладки. Одна является тефлоновой. Другая, пружинящая, изготовлена из силикона. Благодаря им, в запорном устройстве трение сводится к минимуму, чем минимизируются потери мощности в редукторе.

Напряжение в 5 В вполне безопасно и оно достаточно для эффективной работы кранов. А перекрытие воды ими обеспечивается всего лишь за 3 секунды!

В модели «Эксперт» данной системы используется технология «умных кранов». Она способна производить анализ и контроль:

обрывов цепей подключенных кранов;
возникновения закисания и каких-либо неисправностей;
общего состояния кранов (их положения и подключения новых запорных устройств).

Наличие в системе данной функции сводит воздействие на нее человеческого фактора к нулю.

Достоинства и недостатки системы защиты от протечек «Аквасторож»

Главный принцип построения системы от протечек «Аквасторож» – это работа от напряжения всего 5 Вольт, которое считается абсолютно безопасным для человека.

Также предусмотрена панель для расширения количества подключаемых датчиков. Не хочется использовать провода – подключаем радиобазу, а к ней, при желании, свой модуль расширения радиодатчиков. Если система используется в дачном коттедже, можно применить силовой модуль, содержащий мощное высоковольтное реле, к которому можно подключить насос для откачки воды, а GSM-сигнализацию, для информирования владельца об аварии посредством SMS подключают к реле 24В, которое есть в каждой системе «Аквасторож».

Следующий принцип «Аквасторожа» – автономность. В отличие от аналогов, питающихся от сети 220 В, что, во-первых, небезопасно (особенно в условиях повышенной влажности), а, во-вторых, ненадёжно (при затоплении электричество может отключиться), здесь используется питающее напряжение даже не 12, а всего 5 В. Элемент резервного питания состоит из трёх батареек типа 343 (международное название R14, в простонародье «бочонки»).Что касается надежности, то производитель заявляет от 1-3 лет непрерывной работы от батарей (в зависимости от модели контроллера), при том, что в штатном режиме работа осуществляется от сетевого блока питания и батареи не разряжаются, а благодаря подключённым параллельно ионисторам мощностью в несколько десятков Ватт система способна произвести полное закрытие кранов даже тогда, когда заряд в батареях исчерпан.

Для пущего увеличения надёжности применяется ещё несколько интересных ухищрений. В кранах используется технология Teflosil. Конструкция шаровых кранов с двумя тефлоновыми и одной силиконовой прокладкой призвана существенно снизить трение, уменьшив тем самым необходимое усилие, требуемое для поворота заслонки. Для борьбы с «закисанием» крана, раз в месяц он автоматически закрывается и тут же открывается снова. Датчики протечки с золотым напылением более устойчивы к коррозии, причём настолько, что производитель даёт на них пожизненную гарантию. Вариант исполнения датчика с контролем обрыва предотвращает сбой системы из-за потери соединения с датчиком, вызванной нарушением контакта в соединительном проводе.

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности

Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку

Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

Ниже приведена схема подключения на примере системы “Нептун”.

Кран

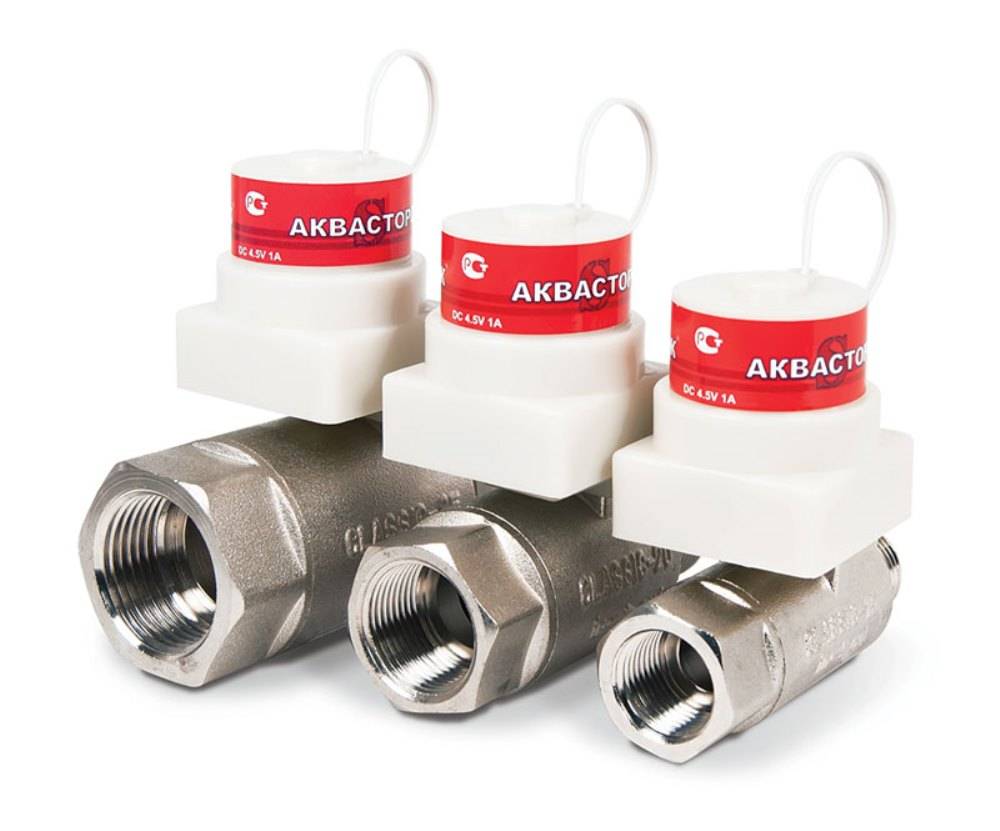

Шаровые краны Aquastoro изготовлены из латуни и никелированы. Они закрываются и открываются с помощью электродвигателей. Они оснащены пластиковыми переходниками. В версии «Эксперт» используются металлические шестерни, в «Классике» – пластиковые. Кроме того, клапаны отличаются тем, что в версии «Эксперт» они контролируют положение запорной арматуры и передают сигнал на контроллер. Чтобы их можно было различить, резьба «Эксперт» имеет ярко-красную полосу, у «Классической» версии – черные. Они могут работать только с контроллерами своего типа.

Электрокран “Классик»

Питание электродвигателей составляет 5 В, которое усиливается, когда конденсаторы разряжены до 40 В. Кроме того, это напряжение подается независимо от состояния источника питания. В итоге краны закрываются за 2,5 секунды.

Краны с электроприводом и их характеристики

Чтобы малой силы, создаваемой электроприводами, хватало для раскрутки демпфера, в конструкцию крана были добавлены дополнительные уплотнения, уменьшающие трение. Это позволяет быстро закрывать жалюзи без особых усилий. Коробки передач закрыты брызгозащитными пластиковыми крышками.

Электромагнитные клапаны Aquastop доступны в трех размерах – диаметром 15, 20 и 25 мм. Их можно устанавливать как в колонки холодной, так и горячей воды.

Какие бывают СППВ

Системы различаются по:

способу питания — от батареек, аккумулятора или электросети;
способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
типу кранов — шаровые, керамические и т. д.;
типу и мощности электроприводов;
типу датчиков — проводные и беспроводные;
набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

Системы GIDROLOCK

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Системы защиты, которыми стоит дополнить современный ремонт в ванной

Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.

На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.

Аквастоп

Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.

Однако “Аквастоп” оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.

Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.

Система “РаДуга”

В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.

Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.

Аквасторож

Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.

Стоимость данного набора начинается от 170 у.е.

Gidrolock

Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.

Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.

Стоимость набора начинается от 130 у.е., в зависимости от комплектации.

Нептун

В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система “Нептун” отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.

Стоимость системы начинается от 350 у.е.

Обзор эффективных систем защиты

Пример установки защитных систем

Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.

Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.

Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.

Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.

Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.

Защита от протечек Аквасторож и ее безопасность

Защитная система Аквасторож выпускается силами российской компании «Суперсистема». Начав производство этой аппаратуры еще в 2006 году, компания сумела снискать вполне заслуженное доверие пользователей к своему оборудованию.

Как и в ранее описанных системах, в состав различных модификаций Аквасторожа входят краны размером 1/2, 3/4 и 1 дюйм.

С точки зрения безопасности, большое достоинство системы состоит в том, что ее рабочее напряжение равняется всего лишь 5 В. Такая величина совершенно безопасна для человека. Марка Аквасторож примечательна и тем, что в ней приняты и меры химической безопасности: входящие в ее состав латунные краны имеют никелевое покрытие. А оно исключает любую вероятность образования в воде каких-либо вредных примесей.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Чего не хватает системе Аквасторож ПРЕМИУМ PRO?

Мне хочется обратить внимание на два момента, которые я считаю довольно спорными. Не уверен, что их реализация положительно скажется на простоте и надежности системы, тем не менее, поразмышлять на эту тему будет полезно для всех нас. Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка

Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы

Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка. Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы.

Второй момент связан с использованием автономной GSM сигнализации. Никаких проблем с подключением сигнализации для оповещения нет. Напомню, для этого используем низковольтное реле. Но возможности GSM сигнализации не ограничиваются только оповещением. Было бы полезно реализовать на ее базе возможность удаленного управления системой. Сделать это очень просто, главное, чтобы GSM сигнализация имела два свободных реле. Схема подключения аналогична схеме подключения проводного пульта дистанционно управления. Кстати, а что мешает использовать контроллер Аквасторож ПРЕМИУМ PRO для удаленного управления котлом или кондиционерами? Я не вижу особых проблем. Достаточно воспользоваться одним или несколькими модулями «Силовой расширитель», но это уже не типовое применение системы «Аквасторож», и в этом обзоре рассматривать его не стану.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

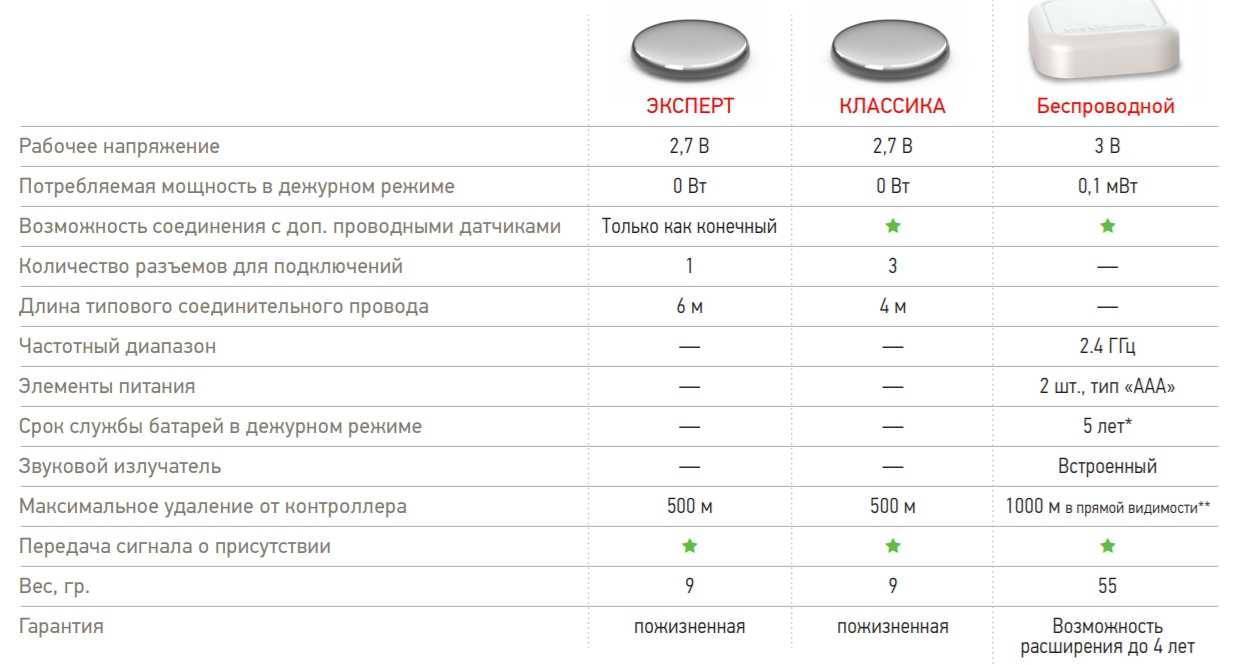

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

Обменивается сигналами с контроллером.
Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Чем удобна защита от протечек Аквасторож

В комплекте данной системы имеется 4 датчика. Такого их количества вполне достаточно, чтобы обеспечить безопасность дома от вероятных протечек. Еще одна степень удобства состоит в достаточной легкости модернизации системы. Поскольку корпус имеет модульное строение, проводная система может быть легко трансформирована в беспроводную.

Систему Аквасторож можно интегрировать в состав «Умного дома», связать с GSM-системами. Ее использование не ограничивается лишь защитой от протечек. С ее помощью можно подключать фонтаны, краны, насосы и другие устройства, мощность которых составляет 2÷4 кВт.

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Тонкости монтажа

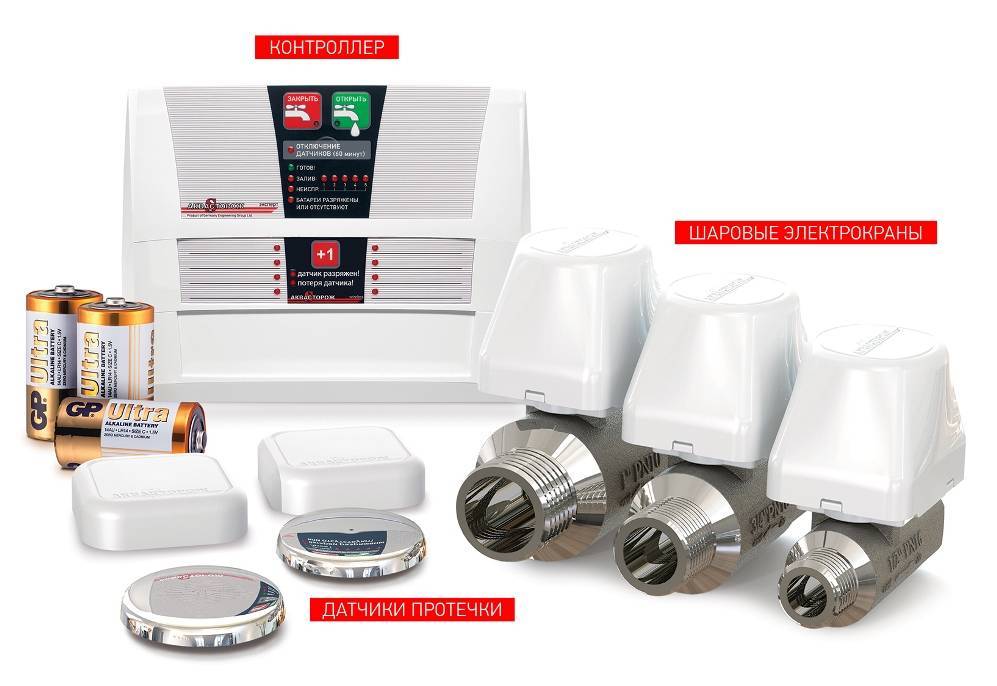

К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.

Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.

Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.

Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.

К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.

Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.

Установка системы защиты своими руками

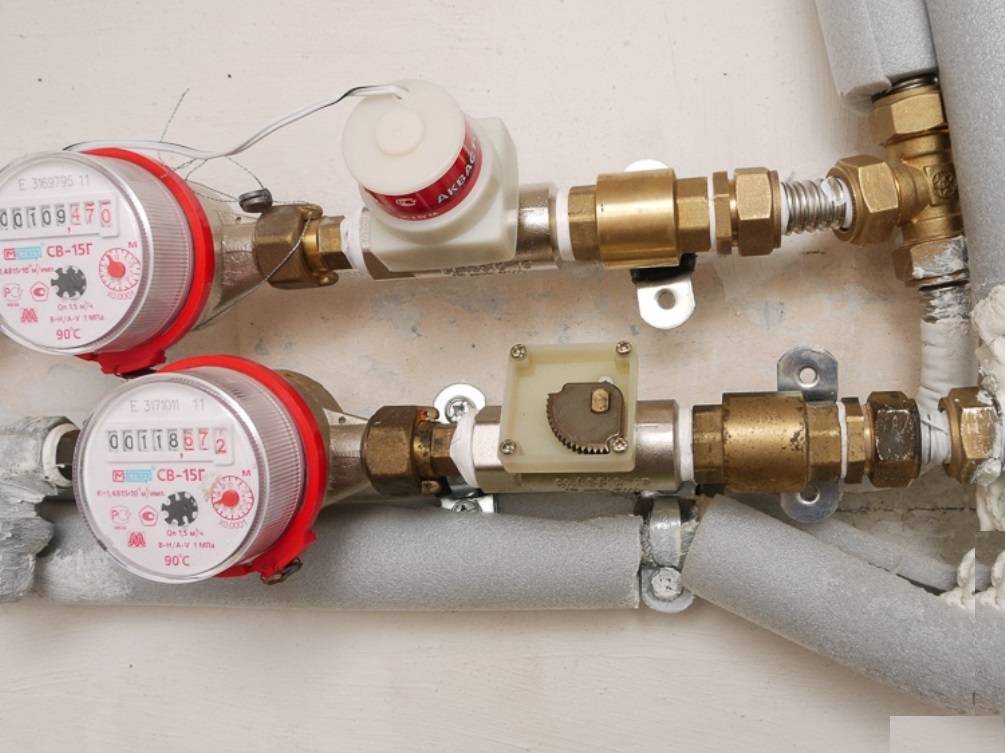

Защитную систему устанавливают в вероятных местах протечек

После изучения инструкции, единственная сложность, которая возникает у хозяина, если защита от протечек воды в квартире устанавливается собственными силами – монтаж запорного клапана. Для этого придерживайтесь следующей инструкции:

Перекройте подачу воды.
Отсоедините от вводных вентилей водопроводную разводку.
Клапан поставьте в соответствии со стрелкой, указывающей направление движения жидкости.
Для герметизации и уплотнения резьбовое соединение обмотайте УФМ-лентой.
После монтажа клапана подключите разводку.
Установите счетчики, фильтры, регуляторы и др. дополнительное оборудование.
