Инструкции по замене картриджа в смесителе

Ремонт смесителя

Сантехнические картриджи

Схема дееспособности

Чтобы разобраться, как отремонтировать картридж смесителя, необходимо уяснить, как он работает вообще, то есть, как в нём происходит регулировка воды.

На верхнем рисунке вы видите, принцип его работы:

• в теле устройства есть пластина с отверстиями, которая соединена со штоком;
• при повороте его в одну или в другую сторону перекрывается или открывается отверстие подачи горячей или холодной воды.

А вот интенсивность напора горячего или холодного потока регулируется смещением этой же пластины вперёд-назад – она перекрывает третье отверстие, откуда в излив попадает уже смешанная вода.

Эта пластина находится внутри прибора, который не разбирается (не предназначен для разборки, но разобрать, конечно, можно), следовательно, ремонт керамического картриджа-смесителя своими руками практически невозможен – его можно просто заменить новым.

Единственное, что можно заменить на этом устройстве, это резиновые прокладки на трёх отверстиях, но для того чтобы их поменять, нужно найти новые, а сделать это достаточно сложно, порой даже невозможно. Но это вряд ли является проблемой, так как цена нового картриджа в 5-10 раз меньше стоимости самого смесителя, так что приобретение нового прибора не является чем-то невыполнимым.

В разобранном виде

Есть, конечно, так называемые, разборные картриджи, но от этого никому не легче – всё равно при выходе такого прибора из строя вы нигде не найдёте к нему запасных деталей, так что мы опять возвращаемся к необходимости его замены целиком, как того и требует инструкция.

Также следует сказать несколько слов о его размерах, так как поменять картридж в смесителе душевой кабины, ванны, мойки или раковины, можно только соответствующим прибором.

Так, в разных кранах его размеры могут быть 28 мм, 35 мм или 46 мм, что обычно отображено на корпусе, например, D28, D35 или D46. Как правило, его корпус делается из пластика, а внутренняя вставка может быть либо пластиковой, либо керамической.

Замена

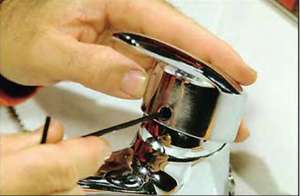

Снимаем рычаг

• Итак, приступаем к ремонту смесителя, который в данном случае будет заключаться в замене картриджа, хотя это, по сути, и является его основной неполадкой, а всё остальное больше относится к механическим повреждениям, но они случаются крайне редко.
• В первую очередь нам нужно снять регулирующую ручку (джойстик) и для этого нужно выкрутить винт, который находится под рычагом. Этот винт закрыт декоративной заглушкой красно-синего цвета, которую нужно поддеть ножом, отверткой или любым другим острым предметом, а сняв её открутить винт – для этого достаточно сделать три оборота против часовой стрелки.
• Теперь снимаете джойстик, но он может “не пойти” – если кран подтекал через верх, то на штоке и рычаге может образоваться налёт из солей и щелочей, содержащихся в воде.
• В таком случае, вам придётся потянуть ручку вверх, одновременно раскачивая её влево вправо, и она должна сняться в любом случае. Только не пытайтесь поддевать рычаг какими-либо предметами – вы поцарапаете хромирование покрытие самой ручки и корпуса, так что лучше обойтись без этого.
• После того как мы сняли ручку, нам нужно будет открутить декоративную гайку смесителя, которая похожа на купол и делать это лучше всего руками, без ключа, чтобы не поцарапать облицовку.
• Если всё-таки руками открутить не получается, то всё-таки придётся прибегнуть к использованию газового ключа, только под его губки нужно будет подложить какие-то прокладки из салфеток или хотя бы бумаги.

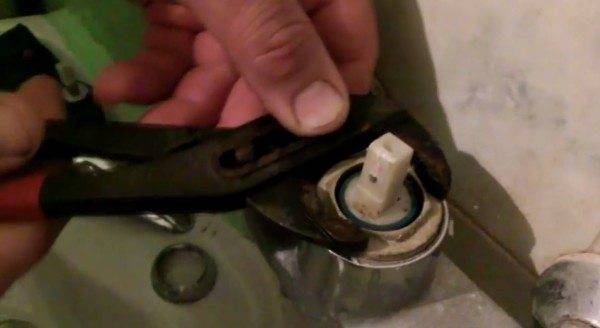

Откручиваем контргайку. Фото

Продолжаем рассматривать, как заменить картридж в смесителе и теперь нам нужно открутить контргайку, которая удерживает все внутренности в корпусе. Для этого удобнее всего использовать разводной или небольшой (1-ый номер) газовый ключ – откручивается она против часовой стрелки. Если при этом начнёт проворачиваться корпус смесителя, то его обычно можно удержать рукой, но если не получится, то тогда нужно будет крепче подтянуть его крепление снизу.

Самостоятельный ремонт картриджа смесителя

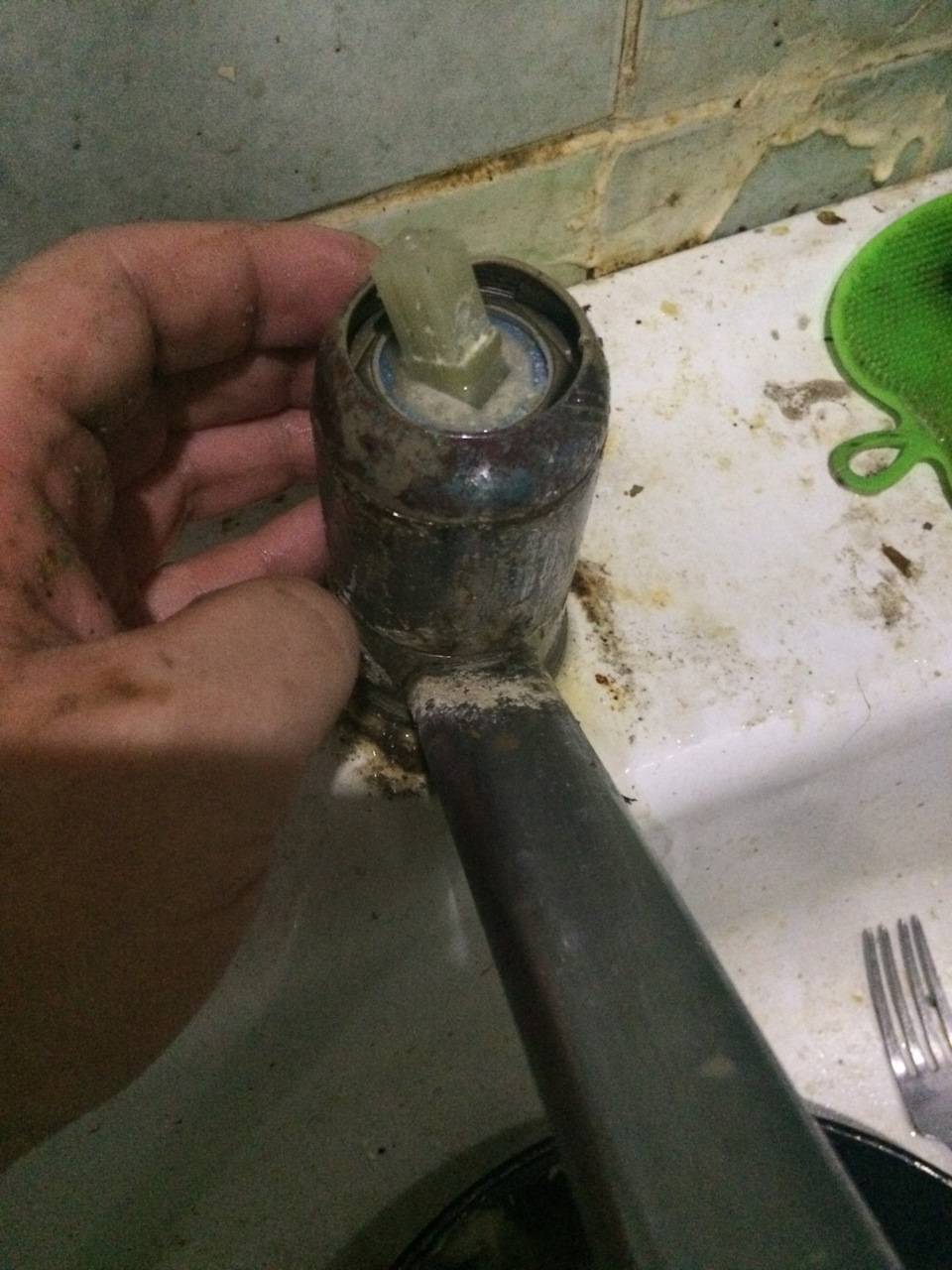

• После того, как мы открутили контргайку, вынимаем картридж – он вытаскивается очень легко, и заменяем его новым. Когда вы вставите новый картридж, прокрутите его влево вправо, чтобы он попал на пазы – посадка прибора на место будет достигнута тогда, когда вы не сможете его вращать в разные стороны.
• Теперь весь процесс нужно повторить в обратном порядке – закручиваем контргайку (будьте осторожны, чтобы не пережать), затем декоративную гайку, надеваем ручку и прижимаем её к штоку винтом – проводим испытание.

https://youtube.com/watch?v=WtdmHYunkaw

Как заменить картридж в смесителе

Сантехника в доме это всегда некий фетиш, который стает гордостью хозяев и предметом доброй зависти гостей, друзей, у которых дома ничуть не хуже, но вот, какая то штучка-дрючка не такая модная, не так блестит, не так… И только совсем немногие знают, что счастье в доме не от завитушек-носиков, а от жизненно важного элемента конструкции, которого и не видно вовсе, но который как раз и является смесителем. И называется этот узел картридж, что означает «патрон, заряд», а проще — «я здесь главный»

Кап-кап, но не на улице, а в ванной, иногда становится поводом для выяснения у кого, что и откуда растет… А на самом деле все очень даже просто — виноват картридж.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Советы по эксплуатации смесителя для продления работы картриджа

Даже дорогостоящие смесители могут быстро выйти из строя раньше времени при нарушении правил эксплуатации изделий:

1. Керамический картридж требует регулярной смазки. Если ручка начинает заедать, это означает, что старая смазка вымылась водой, и ее требуется подновить;
2. Не стоит слишком давить на кран при его открытии/закрытии. Достаточно легкого нажима;
3. Большинство производителей дорогостоящей сантехники предупреждают, что гарантийные обязательства на смесители действуют лишь при наличии в них фильтров тонкой очистки. Удалять их не следует ни в коем случае;
4. Бытует мнение, что при установке фильтров напор воды замедляется. Однако качественные изделия тонкой очистки не способны влиять на уровень давления. При засоре же достаточно открыть вентиль, и мусор сам уйдет в канализацию;
5. Хотя современные смесители уже снабжены системой фильтрации, обустройство дополнительного барьера для сбора крупных включений не помешает. На входе в квартиру установите хотя бы простейшие фильтры грубой очистки. Ведь основной причиной выхода сантехнического оборудования из строя является качество водопроводной воды.

Хотите, чтобы смеситель функционировал безукоризненно? Приобретайте продукцию от проверенных производителей в специализированных торговых центрах. Обязательно убедитесь в наличии сертификата. Проверьте также документацию – в ней должно быть отмечено, что изделие прошло тестирование при повышенном давлении в 3,5 Атм.

Накипь – основная причина поломки сантехнических приборов

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм

В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

Выбор необходимых инструментов

Помимо приобретения нового картриджа следует заранее подготовить инструменты с тем, чтобы не отвлекаться на их поиски в процессе работы.

Для проведения ремонтных работ потребуются:

• газовый и разводной ключ;
• отвертка с прямым шлицем;
• пассатижи;
• плоскогубцы с узкой рабочей частью.

При разборке некоторых видов смесителей может потребоваться шестигранник. Для удаления застарелых известковых отложений пригодится специальная очищающая жидкость типа WD-40.

Для удаления загрязнений с посадочного места смесителя заранее подготовьте чистую ветошь или отрез хлопчатобумажной ткани.

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

• Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
• Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

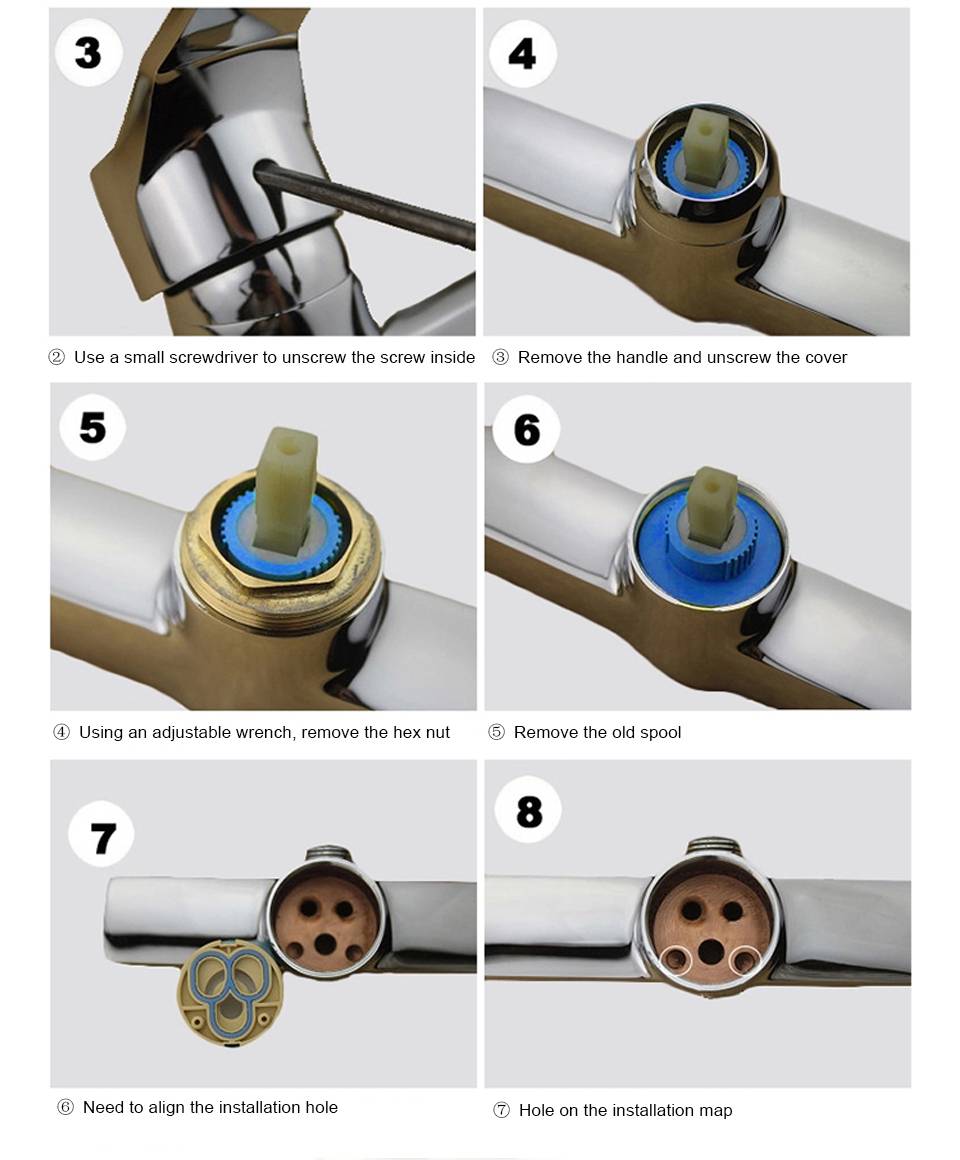

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

Установка картриджа в смеситель

Далее, прикручивается фиксирующая гайка и кольцо; После нужно установить рычаг смесителя и привинтить его;

Завинчиваем винтик обратно

Отверстие под винт закрывается декоративной плашкой.

Установка декоративной плашки

Как заменить картридж смесителя своими руками

Приступать к ремонту смесителя путем замены картриджа следует только будучи уверенным, что причина протечек в картридже, а не в банально ослабшей гайке на подводящих воду трубах.

Убедиться в этом очень просто: «виноватый» картридж пропускает воду из-под рычага управления. Окончательный диагноз можно поставить, если обхватить гнездо картриджа по окружности большим и указательным пальцем — даже самая малая струйка из-под рычага сразу даст о себе знать.

Кроме примитивных протечек возможны и другие неисправности:

1. Рычаг перемещается с большим усилием.
2. Регулировка воды не выполняется — напор и/или температура воды не зависят от положения рычага.
3. Не включается только холодная или только горячая вода в крайних положениях рычага смесителя.
4. Нет полного отключения воды.

Дальше — классика жанра: отключаем вентилями на входе в квартиру подачу холодной и горячей воды. Нужный для ремонта инструмент, гордость хозяина, как правило, всегда на месте:

• малая плоская отвертка или шестигранный ключ (тоже из набора малых);
• разводной, до 40 мм, или рожковый ключ;
• плоскогубцы (на всякий случай);
• жидкость WD-40 для «прикипевшей резьбы».

Достаем кейс, который называется «аптечка для ремонта», весь указанный инструмент там, конечно же, есть, и… приступаем. Что нужно делать?

Шаг 1. Снять рычаг смесителя

Под рычагом находим декоративную заглушку с «боевой» раскраской — хол/гор. «Сковырнуть» ее плоской отверткой или ножом не составляет никаких трудов.

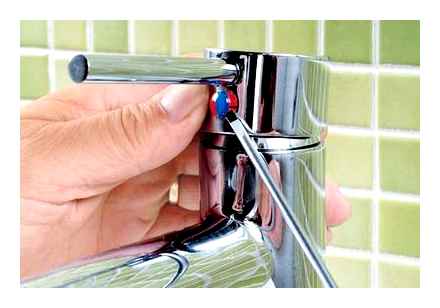

Отверстие под заглушкой открывает доступ к стопорному винту, крепящему рычаг. 3−4 поворота отвертки или ключа — и рычаг со штыря картриджа снимается. Но так бывает не всегда: если рычаг не хочет сниматься «по доброму», то его выламывают, а если шток металлический, то с ним справится только отрезная машинка, называемая в народе «болгарка».

Шаг 2. Снять гайку крепления картриджа

Под рукояткой находится декоративная гайка

Очень осторожно ее нужно открутить — обычно она сидит не туго и скручивается рукой, а если не получается, то ее можно подцепить плоскогубцами за самый край и открутить. Дальше находится прижимная гайка

Ее размер зависит от типа картриджа, но мы подбираем его разводным ключом и выкручиваем ее. Если открутить не получилось и гайка начала ломаться по частям — ее просто выламывают и меняют на новую — в продаже они есть.

Шаг 3. Заменить картридж

Имея старый картридж на руках, идем в магазин

При подборе обращаем внимание на посадочные штыри в донышке — они могут отличаться диаметром и формой уплотняющих колечек. При установке нового картриджа совмещаем штыри в донышке с посадочными гнездами в смесителе

Небольшой люфт при установке позволяет «нащупать» место посадки без особых усилий.

Дальше, как принято говорить, делаем все в обратном порядке. На все про все уходит час-два времени, а сантехник управится за полчаса.

Во что обойдется замена керамического картриджа? Ответ совсем неоднозначный. Брендовые смесители для ванной или кухни стоимостью в несколько сотен долларов имеют картриджи ценой до ста зеленых и гарантией до 10 лет.

Замена такого дорогого «клиента» тоже под стать — 30−50 долларов в лучшем случае. В то же время, дешевые «китайцы» редко стоят дороже 3 баксов, а вызов мастера обойдется еще в 10−15. А как долго простоит изделие китайского ширпотреба? Бывает, что 3−4 месяца, а в основном на 2−3 года его хватает.

Единственный совет для продолжения срока работы картриджа — фильтрование воды, но зачастую это поможет не только картриджу, так что совет полезный. Конечно, фирмы за свой рынок держатся зубами, что называется «насмерть», поэтому для их смесителей «китайцы» не подходят, хотя принципиальной разницы в конструкции между ними нет. Поэтому, если вы деньги не лопатой грузите, то лучше освоить ремонт своими руками и всегда будет случай доказать, что руки на месте и никакие протечки картриджей в этой квартире не страшны.

Замена картриджа в смесителе: своими руками пошагово

Решившись обойтись в случае поломки без сантехника, вы ничем не рискуете, поскольку демонтаж и установка предельно просты, и ошибиться здесь сложно. Самым ответственным моментом будет выбор подходящей детали, так как заменить картридж в смесителе на кухне, в душевой или ванной, если он не идентичен, будет невозможно.

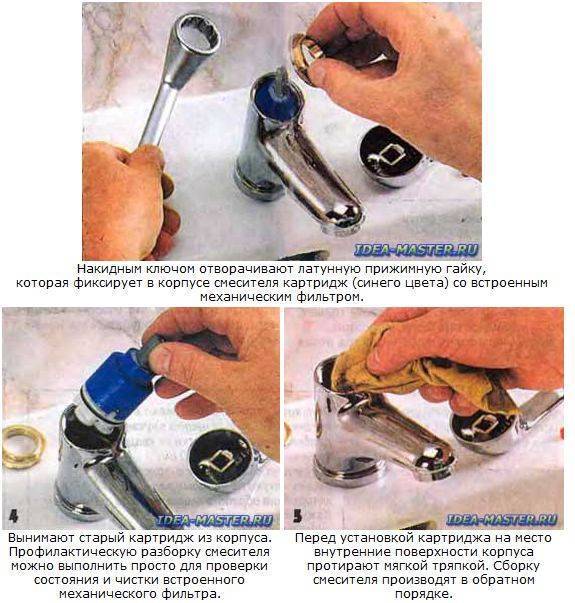

Разборка смесителя и демонтаж картриджа

Для начала извлеките поломанную деталь из корпуса смесителя, действуя следующим образом:

Перекройте подачу воды на отводе от стояка. Откройте кран, чтобы слить остатки воды из труб.
Если кран заклинило – откройте любой другой на этой же линии или спустите воду в унитазе, чтобы стравить давление в системе

Когда заклинило единственный кран на стояке, работайте осторожно, так как при извлечении картриджа будет небольшой фонтан.
На рычаге находится сине-красная заглушка, обозначающая направления рычага для получения холодной и горячей воды. Подденьте ее ножом или другим удобным предметом (даже кончик ногтя подойдет).
Открутите расположенный под заглушкой винтик. В зависимости от производителя, пригодится шестигранник, прямая или крестовая отвертка.
Теперь рычаг регулировки ничто не удерживает, так что снимите его движением вверх

Если при этом вы чувствуете сопротивление, сбрызните его универсальной смазкой WD40 или полейте кипятком для нагрева металла.
Под рычагом расположена декоративная накидная гайка, которая легко скручивается руками. Разводной ключ может повредить гайку, так как ее стенки очень тонкие.
Под декоративной находится прижимная гайка – с огранкой и достаточно крепкая. Ее нужно скрутить разводным или гаечным ключом подходящего размера.

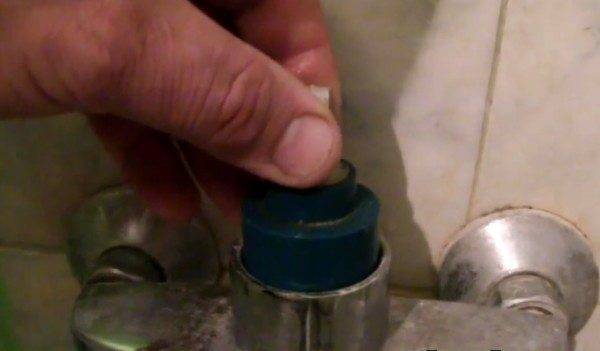

Перед вами окажется собственно картридж, который остается только извлечь движением вверх.

В зависимости от производителя, пригодится шестигранник, прямая или крестовая отвертка.
Теперь рычаг регулировки ничто не удерживает, так что снимите его движением вверх. Если при этом вы чувствуете сопротивление, сбрызните его универсальной смазкой WD40 или полейте кипятком для нагрева металла.
Под рычагом расположена декоративная накидная гайка, которая легко скручивается руками. Разводной ключ может повредить гайку, так как ее стенки очень тонкие.
Под декоративной находится прижимная гайка – с огранкой и достаточно крепкая. Ее нужно скрутить разводным или гаечным ключом подходящего размера.
Перед вами окажется собственно картридж, который остается только извлечь движением вверх.

Займитесь профилактикой

Поскольку деталь чувствительна к качеству воды, купив однорычажный смеситель установите фильтр на входе в дом. Дорогие бренды сантехники снимают гарантию, если вода не проходила очистку.

Теперь отправляйтесь в магазин, прихватив с собой неисправную деталь

При покупке обратите внимание на полное соответствие размеров и формы посадочной поверхности. В идеале – приобретайте картридж у официального дилера той марки, чей смеситель у вас установлен. Как заменить картридж в смесителе

Как заменить картридж в смесителе

Купив нужную запчасть, не спешите ее устанавливать, до этого предстоит решить еще один вопрос:

• Очистите корпус смесителя изнутри. С помощью слабого раствора кислоты удалите известковый налет, а для вымывания песка и загрязнений скрутите аэратор и промойте кран большим количеством воды из чайника.

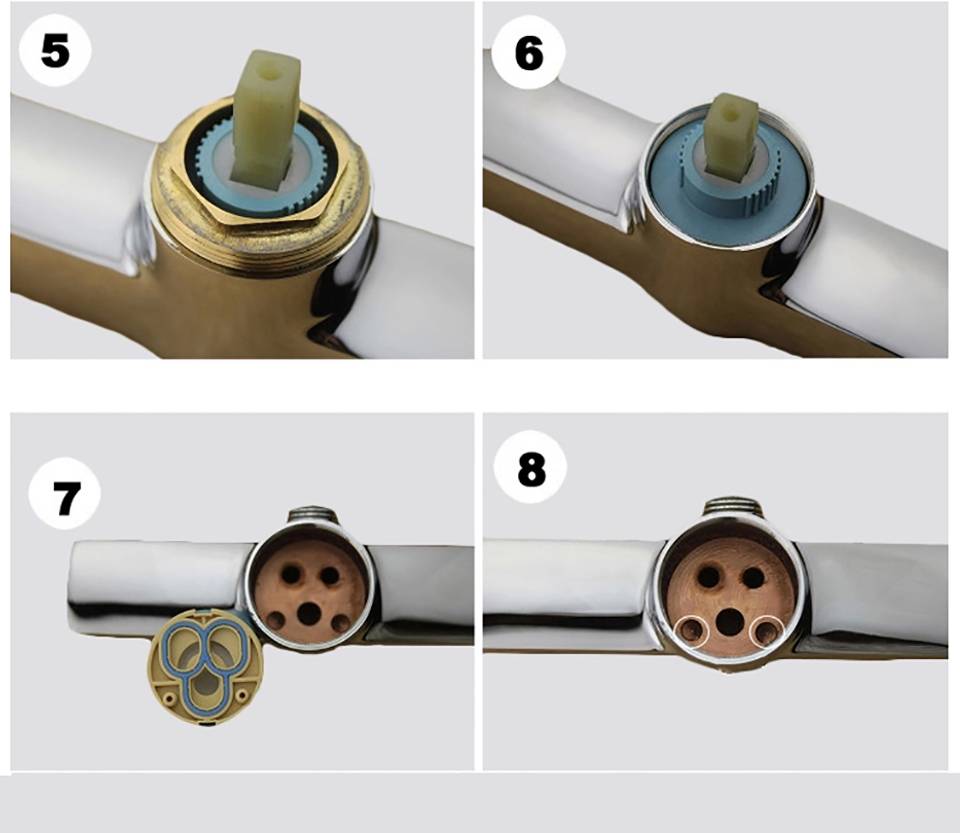

• На посадочной поверхности смесителя и картриджа найдите метки для правильной установки. Как правило, на картридже они представлены выпуклостями, а на смесителе – впадинами. Установите новую деталь четко на посадочное место.
• Соберите смеситель в обратном порядке: наживите прижимную гайку и слегка подтяните ее ключом, накрутите декоративную гайку и установите на место регулировочный рычаг.
• Отверткой или шестигранником закрутите винтик и поставьте на место красно-синюю заглушку, не забыв ее правильно расположить по отношению к горячей и холодной воде.

Откройте воду на стояке и проверьте, не подтекает ли собранный механизм. Если все в порядке – можете себя поздравить, вам удалось самостоятельно заменить картридж в смесителе не хуже любого сантехника.
