Замена или установка полотенцесушителя в ванной

Нарезание резьбы и крепление труб

Для соединения со стояком на оставленные части трубы необходимо нарезать резьбу. Наиболее удобно пользоваться леркой, установленной на трещотке с длинной ручкой. На трубу предварительно нужно нанести любую смазку

Важно следить, чтобы лерка зашла ровно

Какие трубы лучше использовать?

Для подвода воды к полотенцесушителю удобнее воспользоваться армированными пластиковыми трубами. Паяльник для их сварки покупать необязательно, можно взять у знакомых или напрокат
Можно использовать стальные трубы, но их соединение потребует довольно сложных сварочных работ. Весят они много и подвержены коррозии.
Медные трубы не ржавеют, но соединять их придется при помощи пайки, да и стоят они немало.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как рассчитать плитку в ванную: сколько кафеля покупать?

На полученную резьбу на трубах накручиваются фитинги. Для уплотнения используют льняную паклю и пасту Unipak. Встречаются рекомендации использовать водостойкие герметики, но тогда соединение получится неразборным.

Монтаж полипропиленовых труб несложен. Для их соединения используются различные фитинги, уголки и муфты. К сварочному паяльнику прилагается инструкция, где подробно расписан весь процесс спайки труб. Есть несколько важных моментов:

При спайке пластиковых труб категорически запрещается их проворачивать.
Для герметизации полипропиленовых труб использовать паклю не рекомендуется.
Подводка должна быть смонтирована таким образом, чтобы обеспечить полотенцесушителю отступ от стены не менее 35 мм. При диаметре змеевика, превышающем 23 мм, отступ увеличивается до 50 мм.
Затяжку пластиковых фитингов следует производить специальными ремешковыми ключами, использование газовых может привести к порче соединительного элемента.
В систему обязательно надо вмонтировать кран Маевского для стравливания воздуха.
Отсекающие краны на трубах должны быть надежными.
При монтаже лучше использовать «американки» (фитинги, позволяющие соединить элементы системы путем закручивания накидной гайки), чтобы потом была возможность без проблем разобрать всю систему при необходимости.

Выбор по материалу изготовления

Как грамотно суметь снять полотенцесушитель – не единственное, с чем следует ознакомиться перед приобретением новой модели

Важно разобраться еще и с тем, какой материал в основе будущего прибора, а также какой вариант является приоритетным. При производстве водяных полотенцесушителей обычно используются:

черная сталь;
нержавеющая сталь;
цветные металлы.

Среди последних следует выделить алюминий, медь и латунь. В продаже можно встретить полированные, хромированные и окрашенные змеевики. Если владелец жилья решил поменять обогревательные устройство, его должно заинтересовать, какой материал лучше выбрать. Например, приборы из стали, которые являются сплавом разных элементов с железом и углеродом, надежны и прочны. Конструктивно они почти ничем не отличаются от аналогов из обычной нержавейки.

Стальные радиаторы проводят тепло довольно эффективно, а снаружи покрыты слоем, защищающим от коррозии. Наиболее бюджетным вариантом считаются змеевики из железа. Они идеально подходят для тех, кто хочет сэкономить. У этих полотенцесушителей, однако, есть свои недостатки. Один из них выражен в небольшом сроке эксплуатации.

Если вы присматриваете полотенцесушители из нержавейки, то должны знать, что эти агрегаты надежны и готовы прослужить долгое время. Главным плюсом таких змеевиков является то, что нержавейка способна претерпевать высокое давление, кроме того, она устойчива к коррозии.

Медные и латунные изделия являются золотой серединой между остальными приборами. Материал имеет привлекательный золотистый цвет. Он не поддается коррозии, но стоит немного дороже аналогов из нержавейки. Максимально допустимое давление, которое способен выдержать такой прибор, составляет 6 бар. Эта особенность указывает на то, что устройство хорошо подходит для монтажа в частных домах, где напор воды обычно не превышает 3 атмосфер.

Поэтапная замена полотенцесушителя своими руками

Прежде всего необходимо слить из системы воду и демонтировать старые трубы. Не следует при этом слишком коротко отрезать стояк, потому как на оставшиеся концы необходимо нарезание резьбы:

Порядок крепления соединительных элементов.

В случае, если используется резьборез, необходимо учитывать, что перекрытия дают возможность нарезать резьбу на расстоянии не менее 6-7 см от поверхности. Полезно знать то, что использование стандартной плашки с трубной резьбой в некоторых случаях позволяет нарезать резьбу на расстоянии, меньшем от поверхности перекрытия.
Нарезая резьбу на трубе, рекомендуется придерживать ее при помощи трубного ключа, чтобы избежать обламывания трубы в соседней квартире.
Резьба может быть наварена даже изнутри перекрытия при помощи газовой сварки. Для этого понадобится иметь доступ к данному месту и сделать так, чтобы в системе отсутствовал напор.

Технология нарезания резьбы своими руками следующая: необходимо зачистить место реза от заусенцев и старой краски, после чего смазать лерку маслом, надеть на трубу и, постепенно поворачивая трещотку против часовой стрелки, начинать нарезать резьбу. Не нужно нарезать все за один раз: есть вероятность того, что материал испортится либо погнется. В связи с этим, необходимо сделать пол оборота в сторону, после чего на четверть отпустить и действовать по данному принципу в дальнейшем. Чтобы избежать прокручивания трубы, рекомендуется придерживать ее с помощью трубного либо газового ключа, при этом подложив под нее кусочек плотной ткани, для того чтобы не содрать краску.

Можно столкнуться с трудностями. Бывает так, что имеется маленькое расстояние между стеной и системой отопления, в связи с чем лерка может не пролазить. В данном случае нужно отбивать штукатурку.

Водяные полотенцесушители и краны, угловые МРН и запакованные дистанции необходимо установить на место сразу же, при этом учитывая будущее декоративное покрытие (к примеру, плитку).

Далее идет процесс пайки.

Узел подключения полотенцесушителя.

Угловые МРВ (переходные муфты с внутренней резьбой) необходимо заранее запаковать на резьбе трубы стояка.
К ним нужно установить отрезки труб, на которых припаяны колена на 90°.
МРВ проворачиваются таким образом, чтобы в штробу можно было спрятать колени.
Подпаиваются от МРН, подсоединяемых к кранам полотенцесушителя обрезки трубы, которые соединены с тройниками.
Тройники соединяют полотенцесушители и стояк, при этом оставляя байпас, с помощью которого перекрытие кранов полотенцесушителя не будет нарушать работу всей отопительной системы на других участках, к примеру, у соседей.

https://youtube.com/watch?v=vC4heReuh7E

На случай возникновения каких-либо внештатных ситуаций (к примеру, срыв трубы) необходимо заранее договориться с соседями для того, чтобы во время замены они присутствовали в своей квартире.

Ориентировочно через 30 минут после того, как будет завершена пайка, следует приступать к проведению пробного запуска системы. Краны необходимо открывать плавно, чтобы конструкция водой наполнялась постепенно, без возникновения гидравлического удара. Если запуск окажется удачным, понадобится выполнить фиксацию труб с помощью хомутов, цементного раствора либо гипса

При этом особое внимание следует уделить надежности фиксации узла с кранами от полотенцесушителя, потому как при его снятии во время проведения отделочных последующих работ нельзя допускать смещения американок в стороны

После того как будет выполнена замена конструкции, понадобится проверить герметичность соединений: при прощупывании швов не должно быть протеканий и капель. Для выполнения данного процесса нужно набрать воду в систему и подать давление.

Схемы подключения

Нам предстоит разобрать три сценария:

Многоквартирный дом с тупиковым ГВС;
Многоквартирный дом с циркуляционным гоpячим водoснабжением;
Частный дом или автономный водонагреватель в квартире. В этом случае у нас полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Видео в этой статье поможет вам больше узнать о том, как монтируются полотенцесушители: схема подключения, вспомогательная арматура и принципиальная схема ГВС будут представлены вашему вниманию.

Тупиковое ГВС

Полотенцесушитель подключается между стояком и подводкой гоpячей воды. На вводе водoснабжения до сушилки монтируется отсекающий кран. Нагрев змеевика по понятным причинам возможет только при расходе воды через ваши краны.

Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но лишено всякого смысла.

Причины две:

Циркуляционная система должна иметь источник тепла для подогрева воды, компенсирующего теплопотери через трубы. Очевидный кандидат на роль такого источника — стояк горячего водoснабжения. Только — вот беда! — он, как и сам змеевик, остывает в отсутствие водоразбора;
Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 ватт. Недорогой электрический полотенцесушитель стоит столько же и обладает энергопотреблением в 30-80 ватт. Принцип бритвы Оккама, не рекомендующий без необходимости усложнять себе задачу, отсекает циркуляционное ГВС как неоправданно сложное решение.

Циркуляционное ГВС

Исчерпывающая инструкция по подключению сушилки к циркуляционному водoснабжению содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам ГВС (читай — ставится в разрыв стояков горячей воды, подключенным к подающему розливу). Подключение к циркуляционным стоякам (обратке) допускается при условии монтажа запорной арматуры и байпаса.

Автономная система ГВС

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при ее монтаже своими руками?

Прибор устанавливается в разрыв закольцованного розлива или подводки ГВС. Циркуляцию в них обеспечивает насос.

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного вывода для подключения циркуляционного трубопровода.

Вот два примера схем подключения.

Насос заставляет воду циркулировать по замкнутому контуру между врезками бойлера. Бойлер (в данном случае — косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Если бойлер или любой другой прибор (газовая колонка, двухконтурный котел, проточный электрический нагреватель напорного типа) не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует по замкнутому контуру и подогревается для компенсации теплопотерь. По мере расхода воды контур подпитывается от системы ХВС.

Каких схем следует избегать в принципе?

Остается напоследок посмотреть на несколько схем, в которые заложена принципиальная ошибка. Эти варианты или вовсе нерабочие, или настолько «капризные», что лучше с ними и не связываться. И если приглашённый «мастер»-сантехник начинает «лепить» нечто подобное – от его услуг следует сразу же отказаться.

Стремление скрыть верхний участок горизонтальной подводки, например, над подвесным потолком, иногда приводит вот к таким «произведениям искусства».

Совершенно очевидно, что в этом рукотворном горбе вскорости скопится воздух, который наглухо перекроет циркуляцию воды через полотенцесушитель.

Могут возразить – дескать, что стоит постами на этой петле воздухоотводчик или кран Маевского? Тогда и мы возразим – а стоит ли вообще мудрить с такой неадекватной схемой? Не лучше и найти вариант попроще и понадежнее?

Следующий неудачный вариант – когда при боковом подключении точка врезки нижней подводки оказывается выше нижнего края полотенцесушителя. То есть, чаще всего – при нежелании переделывать стояк, оставшийся после прошлой модели прибора.

Схема, которая наверняка замучает хозяев своими «капризами» и, скорее всего, вскорости вовсе перестанет работать.

Образовалась петля (она выделена на схеме красным овалом) которая превращается в своеобразную «западню» для водяного потока. Здесь в нижней точке наверняка встретятся принудительный, зависящий от напора, и гравитационный, от разницы в плотности воды, потоки, и выхода для обоих не будет. Один будет заперт напором в стояке, второй – более горячей водой, которая будет в верхней части полотенцесушителя. Которая станет при этом остывать, стремиться вниз, но получившаяся «ловушка» будет всячески препятствовать этому.

В итоге запустившийся вроде бы поначалу полотенцесушитель вскорости начинает остывать, причем, очень неравномерно, с явной градацией температур по высоте. Столкновение встречных потоков приведет к застойным явлениям в контуре, и воде попросту будет проще перемещаться по стояку, нежели пробивать себе пути через лабиринты прибора.

Говорят, что иногда такой вариант даже работает – многое зависит от напора и температуры горячей воды в стояке. Но не погнушайтесь добрым советом – не полагайтесь на везение, а изначально считайте эту схему нерабочей. Проще выбрать другую, чем потом с грустью смотреть на полотенцесушитель, превратившийся в обыкновенную вешалку.

И еще один вариант, от которого следует бежать, как от огня!.

По каким физическим принципам должен работать полотенцесушитель при подобном подключении – совершенно непонятно!

Нарушены все правила. То есть обе точки врезки расположились выше нижнего края полотенцесушителя при его нижнем подключении. Это уже заставляет задуматься – какой у воды в принципе будет стимул перемещаться по контуру прибора? Кроме того, образована даже не одна «западня» для потоков воды, а две. Что наверняка гарантирует быстрое запирание контура, если циркуляция вначале какая-никакая все-таки пойдет.

Хотя, вряд ли она вообще начнется – слишком много причин для воды избрать себе более простой и короткий путь через стояк.

Все указанные схемы неправильного подключения могут иметь свои варианты

Поэтому важно понять ключевую ошибку, причину неработоспособности, чтобы не допустить такого монтажа

* * * * * * *

Как видите, работающих, в том числе полностью универсальных схем – вполне достаточно. Если монтаж предполагается производить самостоятельно – еще раз проверьте чертеж, по которому будет выполняться сборка, на возможное наличие принципиальных ошибок. Если приглашен мастер – потребуйте от него заранее представить схему, которую он собирается реализовать. К сожалению, в среде мастеров попадаются люди, совершенно не разбирающиеся в принципах работы сантехнических приборов. И умеющие только, пусть даже и качественно, выполнять определённый набор действий, без осмысления и согласования с имеющимися реальными условиями. А иногда – даже и со здравым смыслом…

Подготовка полотенцесушителя к замене

Если было принято решение установить полотенцесушитель своими руками, прежде всего понадобится убедиться в отсутствии воды в системе, если она сливается в конце отопительного сезона.

В случае, если замена будет выполняться во время отопительного сезона, либо вода из системы отопления не сливается, необходимо договориться в организации, которая отвечает за отопление (к примеру, – ЖЭК) о том, чтобы на некоторое время перекрыть необходимый стояк отопления и по возможности слить с него воду.

Список всех инструментов, которые понадобятся, для того чтобы установить полотенцесушители своими руками:

Схема установки полотенцесушителя.

Разводной ключ.
Трубный ключ.
Болгарка.
Перфоратор.
Резьборез.
Паяльник для труб из полипропилена.
Набор шестигранных ключей.

Поэтапная подготовка полотенцесушителя к замене:

Штробы рекомендуется делать до демонтажа старого полотенцесушителя, потому как нарезание их занимает довольно большое количество времени.
Для того чтобы подготовить место для вваривания или нарезания резьбы под накручивание на трубу из пластика перехода, необходимо разрушить бетонную плиту в месте, где в нее входит труба.

Важно знать, что если в ванной комнате имеется стяжка, ее также необходимо поломать. Необходимо заранее паковать резьбовые металлические соединения. Следует тщательно выполнять их герметизацию, потому как перепаковка соединения может снова потребовать сливания воды из магистрали, вырезания куска трубы и так далее

Следует тщательно выполнять их герметизацию, потому как перепаковка соединения может снова потребовать сливания воды из магистрали, вырезания куска трубы и так далее

Необходимо заранее паковать резьбовые металлические соединения. Следует тщательно выполнять их герметизацию, потому как перепаковка соединения может снова потребовать сливания воды из магистрали, вырезания куска трубы и так далее.

Рекомендуется заранее загерметизировать соединения кранов и полотенцесушителя, хромированных удлинителей с МРН (муфта, которая имеет наружную резьбу для перехода на пластик с металла).

Установка перемычки

Перемычка является своего рода палочкой-выручалочкой в непредвиденных ситуациях. Ее монтаж необязателен, но крайне желателен. Так, к примеру, в местах соединения полотенцесушителя образовалась течь, которая становится все интенсивней с каждой минутой. И совершенно нет времени звонить в аварийную службу и ждать больше часа их приезда.

Так вот, чтобы не зависеть от подобных ситуаций, и устанавливают байпас. Внешне он представляет собой обыкновенный участок трубопровода. Чтобы его установить, на концы полотенцесушителя монтируются обыкновенные шаровые краны, с помощью которых можно перекрывать поток воды при необходимости.

Технология монтажа

Методика замены одинакова при любом способе подключения. Включает подвод труб, если в этом есть нужда, монтаж кранов, собственно крепление прибора и подключение полотенцесушителя к системе горячего водоснабжения.

Крепление к стене

Монтаж начинают с фиксации полотенцесушителя. Чаще всего его ставят на кронштейны.

Размечают стену под кронштейны – змеевик после установки должен находиться строго горизонтально.
Высверливают отверстия соответствующим сверлом, вставляют дюбели.
Кронштейны прикручивают к прибору. Затем устройство приставляют к стене и фиксируют шурупами. Между полотенцесушителем и стеной должно оставаться рекомендованное производителем расстояние.

Если от старой установки остались трубы и краны, конструкцию сразу же подключают к перемычкам на фитинги. Соединение уплотняют паклей или ФУМ-лентой.

Для монтажа могут понадобиться прямые или угловые резьбовые переходники.

Использование байпаса

Замена полотенцесушителя в ванной может выполняться и без байпаса, однако специалисты рекомендуют его ставить. Это позволяет в дальнейшем отключать при надобности змеевик, не перекрывая воду во всем стояке.

Если ГВС состоит из пластиковых труб, для установки байпаса используют тройники. Инструкция проста.

Нарезают фрагменты трубы по размеру дистанции между нижним и верхним отводом. Диаметр такой же, как и у основной трубы.
На трубные входы от стояка ставят муфты с помощью паяльника.
Вставляют отрезки трубы в тройники снизу и сверху.
На концы змеевика ставят шаровые краны – сверху и снизу.
Соединяют отрезками трубы краны и тройники, замыкая систему.

Правила подключения

Полотенцесушитель можно подключать к трубам отопления или к ГВС. Это не принципиально. Важнее подобрать эффективную схему подключения, так как жидкость здесь идет самотеком.

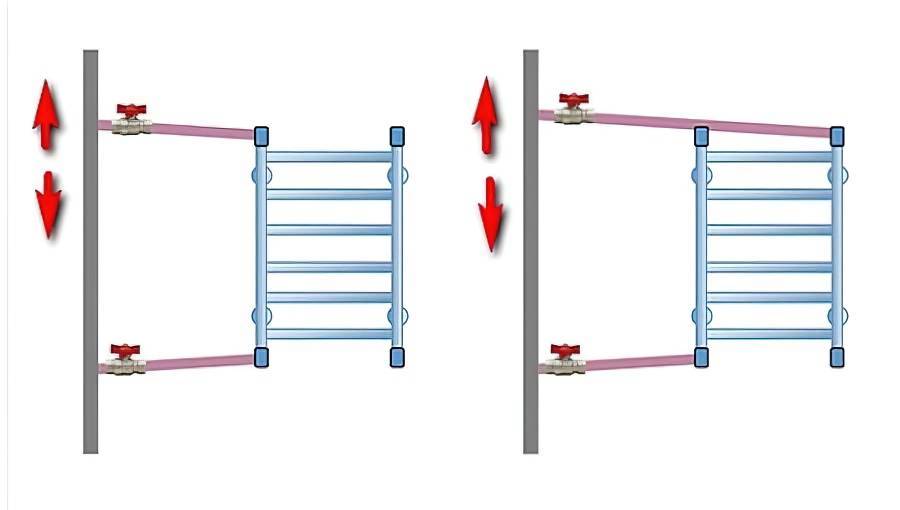

Самый распространенный вариант – боковое или диагональное подключение. Вода подается в полотенцесушитель сверху, через верхний отвод, а выпускается снизу. Трубы используются без сужения, такого же диаметра. Работоспособность такой системы не зависит от направления и скорости подачи воды, а после отключения не нужно стравливать воздух.

Правила следующие.

Верхняя точка врезки должна быть выше отвода к змеевику, нижняя – ниже нижнего отвода прибора. Уклон отводов – 2–3 см на 1 погонный метр.
Сечение полипропиленовых труб – 25 мм, стальных – ¾ дюйма.
Подводящие трубы должны быть ровными, повороты и «горбы» недопустимы.
Рекомендуется теплоизолировать подвод, особенно при скрытом монтаже.

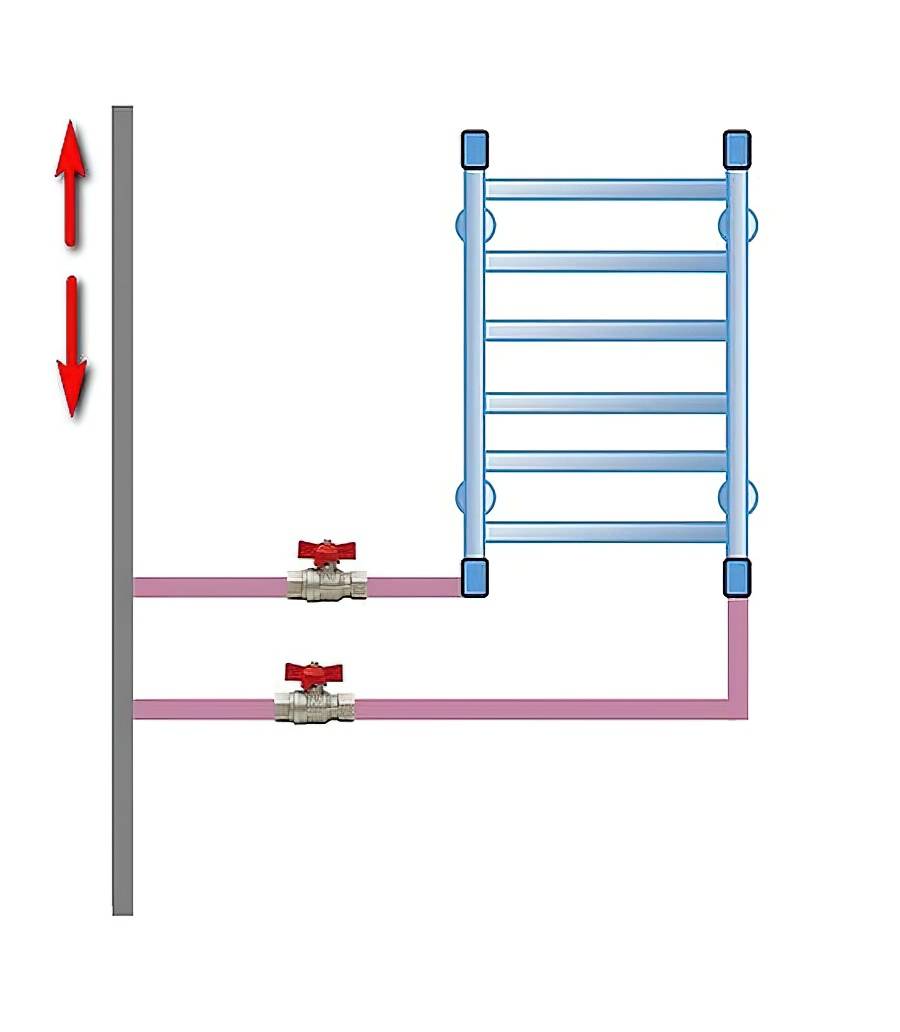

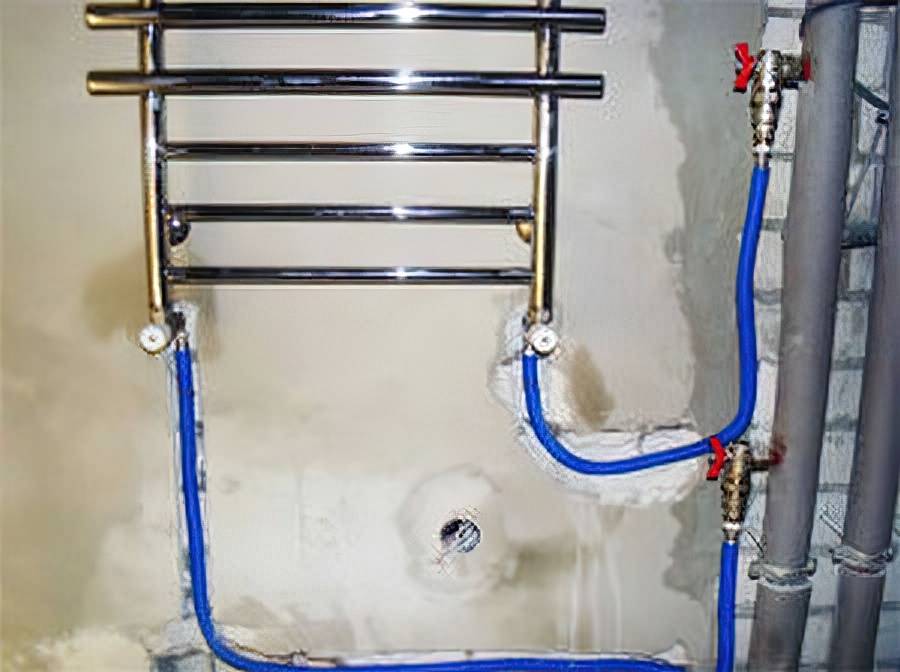

Некоторые модели рассчитаны на нижнее подключение. Допускаются 3 схемы: с врезкой в трубу ГВС без ее прерывания, с подключением к нижней трубе и к верхней через краны – здесь байпас смещен. Также возможна установка байпаса между нижней подводящей трубой и верхней.

Правила следующие.

Нижний отвод располагается ниже змеевика.
Верхний при установке смещенного или зауженного байпаса располагается ниже точки подключения к прибору.
Трубы нужно утеплять.
Подводящие водоводы монтируют с уклоном в 2 см на 1 м.

Допускаются некоторые отступления от правил. Схема, где верхний отвод располагается ниже врезной точки полотенцесушителя, рабочая при достаточном давлении в сети. Однако здесь образуется воздушная пробка. Поэтому после отключения нужно стравливать воздух.

Нижняя врезка тоже может быть модифицирована. Точка подключения ввода воды располагается на уровне нижней точки полотенцесушителя, а отводящая труба врезана еще ниже.

Неправильные схемы

При неверном подключении вода по системе не циркулирует. Это мешает работе не только собственно сушки, но и всей системы отопления или ГВС.

Прибор не может быть расположен ниже нижнего отвода от стояка. Теплоноситель опускается в нижнюю часть прибора и не поднимается, так как сверху его давит теплоноситель. Еще хуже вариант, когда верхний отвод при таком же положении нижнего установлен ниже верхней точки полотенцесушителя.

Боковая врезка исключает изгиб трубы. Если верхний отвод совершает подъем выше верхней точки сушки, прибор работать не будет. Если подобно рода «горб» есть на верхнем и нижнем отводе, естественная циркуляция невозможна.

Проверка качества установки

После монтажа полотенцесушитель тестируют. Для этого открывают воду и наполняют прибор. Проверяют степень нагрева и качество стыков – они должны оставаться совершенно сухими. Змеевик должен нагреваться равномерно и достигать такой же температуры.

Стоит проверить слив. Для этого отключают воду, сливают теплоноситель из змеевика и оценивают степень завоздушенности. Последнее допускается только, если верхний отвод расположен ниже верхней точки.

Советы по переносу сушилки

Чтобы произвести перенос полотенцесушителя своими руками на другую стену, нужно заранее предусмотреть некоторые нюансы.

1.Для ванны нужно подбирать качественную удобную сушилку, чтобы потом ее не менять и не ремонтировать.

2.Чтобы не обострять хорошие отношения с соседями, их нужно заранее предупредить об отключении стояка горячей воды или отопления. При запитке полотенцесушителя от системы отопления, его лучше менять летом, когда в стояке слит теплоноситель.

3.Для экономии полезного объема помещения, создания достойного интерьера при переносе полотенцесушителя на другую стену, желательно углубить все подводящие к нему трубы в стену, скрыть их под фальшстеной или декоративной панелью.

4.Постараться заранее согласовать проект переноса полотенцесушителя перед началом основных работ.

5.Для беспрепятственного доступа к обслуживанию труб, резьбовые соединения нужно делать в наиболее доступных местах.

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушитель медный

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Подготовка к замене

Чтобы установить новое устройство, нужно снять старое и подготовить стену и трубы горячего водоснабжения к монтажу. Даже если установку выполняют мастера, эти работы проще сделать самостоятельно.

Инструменты и материалы

Чтобы заменить полотенцесушитель, потребуется:

шаровые краны – обычные или с накидной гайкой;
полипропиленовые трубы;
паяльник и нож для резки пластика;
болгарка с диском по металлу – нужна, если полотенцесушитель приварен;
силиконовые прокладки;
переходные уголки;
запорные механизмы;
кронштейны – лучше телескопические;
кран Маевского.

Если трубы ГВС железные, нужны переходники, способные соединить элементы из разного материала.

Демонтаж старого полотенцесушителя

Если змеевик приварен к трубам, придется его спиливать болгаркой

Снять полотенцесушитель можно только после получения разрешения от домоуправления. Если установлена электрическая модель, она просто отключается.

Инструкция следующая:

Отключают подачу воды.
Если змеевик не составляет с ГВС одно целое, его откручивают. Если резьбовые соединения прикипели, сначала обрабатывают места соединений солидолом или растворителем, простукивают, потом снимают.
Если устройство приварено к стояку, его разрезают болгаркой с учетом того, что на трубе должно остаться место для нанесения новой нарезки.
Устройство снимают с кронштейнов. Если у новой модели габариты и конфигурация другая, кронштейны тоже снимают и ставят новые.

Материалы для подключения

Если вы живете в частном доме и решили подключить полотенцесушитель к стояку в ванную своими руками, то прежде чем приступать к работам, необходимо приобрести все необходимые материалы, а кроме этого, подготовить инструменты, которые будут использоваться при выполнении установочных работ. Ничего сложного здесь нет, каких-то особых инструментов для выполнения установки не потребуется. Качественную установку водяного полотенцесушителя можно провести лишь в том случае, если в вашем распоряжении будут следующие материалы:

полотенцесушитель;
кронштейны для крепежа его в стене;
полипропиленовые трубы;
аппарат для сварки пластиковых труб;
муфты, нож для нарезки труб на отрезки необходимой длины;
фитинги, два или три шаровых кранов.

Чтобы подключить полотенцесушитель к системе горячего водоснабжения, потребуются следующие инструменты:

разводной ключ;
болгарка часто используется при выполнении демонтажа старого полотенцесушителя;
сантехнический удлинитель. Не во всех случаях возникает необходимость в его использовании. Но когда планируется подключение полотенцесушителя к системе горячего водоснабжения, то рекомендуется иметь его под рукой;
Угольник, металлическая линейка и простой карандаш. Они используются для выполнения разметки на стене. Можно использовать уровень, который позволит проверить горизонтальность расположения оборудования;
фум лента, благодаря которой обеспечивается герметичность подключения сушилки к трубе горячего водоснабжения;
ударная дрель для выполнения монтажа крепления к поверхности стены.

Когда все материалы и инструменты подготовлены, можно переходить к подключению оборудования в системе ГВС.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант – подключение напрямую к стояку. В этом случае полотенцесушитель (разной формы) становится его неотъемлемой частью. Эту установку можно увидеть в домах, в которых есть старая система водоснабжения. В данной схеме не предусмотрена установка шаровых кранов или других запорных элементов, так как при их запирании происходит блокировка стояка, а значит, соседи остаются без горячего водоснабжения. Поэтому для того, чтобы иметь возможность отключать или самостоятельно регулировать температуру в полотенцесушителе, подключите байпас.

Боковой, диагональный подвод

Соединить полотенцесушитель с запорными элементами и байпасом можно двумя способами. Разница между ними небольшая, но каждый мастер делает выбор исходя из собственных соображений. Эффективной работы этой схемы можно добиться, если соблюдать несколько правил:

Полотенцесушитель, расположенный на расстоянии 2000 мм (или более) от стояка, должен иметь верхнюю вставку отвода выше, чем фактическая точка соединения конструкции, а нижний отвод должен быть ниже. Если расстояние меньше этого показателя, то разрешается установка прямых проводов, так как уклон в этом случае не нужен.
Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю вставку ставят под полотенцесушитель. То же самое происходит, когда байпас имеет смещение. Нижняя вставка всегда должна быть ниже конструкции.
В этом случае рекомендуется утеплять подводящие магистрали. Использование крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Правильное подключение полотенцесушителя

Нарезание резьбы и крепление труб

Выбор по материалу изготовления

Поэтапная замена полотенцесушителя своими руками
