Все о захвате для переноски газобетонных блоков

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

• Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
• Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
• Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

• В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
• Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
• Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

Принципы работы и разновидности устройств

Принцип работы такого приспособления для газоблока следующий: при сближении верхних торцов двух перекрещенных металлических рычагов нижние концы обжимают блок, тем самым давая возможность передвигать его на некотором расстоянии от себя, поднимать на высоту длины рычагов, и даже перемещать сразу несколько блоков, обжимая их по высоте и ширине – все зависит от размеров рычажного устройства. Рычаги соединяются на перекрестье болтовым соединением, и длина воздействующих и рабочих рычагов зависит от условий применения.

Используя захват для газоблоков, можно быстро и удобно не только создавать подготовленное рабочее место, но и производить кладку на клеевой или цементный раствор. Промышленные приспособления имеют антикоррозийную полимерную защиту, но и самодельный захват для блоков будет служить настолько долго, насколько это будет нужно, в силу простоты и надежности конструкции.

Конструктивно механические приспособления могут быть двух типов: поперечными и продольными. Поперечная конструкция промышленного исполнения производится в трех размерных вариантах: для обжимания блоков размерами 250 х 300 мм, 350 х 400 мм и 450 х 500 мм. Продольные конструкции имеют диапазон обжима только 600 х 650 мм.

Поперечная конструкция отличается устройством от продольного механизма. Поперечный захват представляет собой пару поперечных симметричных рычагов для рук. Конструкция устроена таким образом, чтобы можно было прочно зажать и перенести на требуемое расстояние (или поднять) газо- или пеноблоки подходящего размера, то есть, на ширину раскрытия захвата. Приспособление поперечной конструкции предназначено для пользования одним рабочим с удерживанием веса обеими руками.

Продольным обжимным устройством удобнее работать вдвоем, при этом блок удерживается в приемнике под собственным весом. Чтобы пористая и легко повреждаемая поверхность газоблока не царапалась и не скалывалась металлом рычагов, на рабочие поверхности наносится специальное защитное покрытие, а в самодельных захватах для этой цели можно использовать резиновые шины-накладки на рабочую часть.

Если строится дом большой площади, то в целях экономии стройматериалов и времени строительства для возведения стен используются блоки не стандартных, а бо́льших размеров, и для перемещения таких блоков изготавливаются захваты с выемками, расширяющими объем приемника. Для индивидуального строительства такие устройства неактуальны, так как стоимость укрупненных блоков выше стандартных, и под типовые проекты размеры этих изделий также не подходят.

Поэтому в частном строительстве чаще всего используют ручные прямоугольные конструкции захватов. То есть, блоки для укладки ряда должны быть стандартными прямоугольными, что позволяет расходовать минимальное количество клеевого состава.

Какие материалы используют?

Классика армирования газобетонных стеновых конструкций — это установка стальных стержней с гладкой или профилированной поверхностью. Российский строительный рынок предлагает новые более эффективные армирующие материалы:

1. Вязальная стальная проволока «Казачка», выпускается в виде коротких кусков   и технологическими кольцами. Применение такой модификации бережет время на нарезку стержней.
2. Композитная сетка относится к инновационному стройматериалу. По структуре она напоминает стальную армосетку, только выпускается на базе стекловолоконных либо базальтовых нитей.При весе в 6 раз меньшим традиционной сетки она превосходит ее, по прочности в два раза. Она экологически безопасная и имеет повышенную стойкость к воздействию агрессивных элементов, не является токопроводной и не имеет магнитных свойств.

   Очень важным ее преимуществом является низкая теплопроводность, в связи с чем она не способна создавать «мостики холода». Материал не коррозионно-активным, может успешно эксплуатироваться на протяжении более 100 лет.

3. Стальная перфолента для монтажа выполняется из полосы с выбитыми отверстиями на поверхности.Для газобетонных стен такую полосу применяют с толщиной не менее 1мм и шириной 16 мм. Ее главное преимущество — простота монтажа, поскольку штробить поверхность не надо, фиксация происходит на саморезы. Минус — лента не работает с монтажной пеной, только на клеевом растворе.
4. Стеклопластиковая арматура в виде шнура, обмотанного по спирали нитью из аналогичного материала, чтобы обеспечить надежное сцепление с кладочным раствором.В процессе монтажа стеклопластиковая арматура соединяется между собой особенными гильзами, образуя эффективный армопояс с низкой теплопроводностью, незначительным весом и длительным сроком работы.

   Применение такого типа армирующего материала снижает транспортные накладные по доставке материала к строительной площадке. К минусу можно отнести тот факт, что ее не рекомендуют применять в сейсмически активных районах.

Изготовление своими руками

Ручной захват (как на фото ниже) можно сделать своим руками. Для этого необходимо воспользоваться подсказками из Интернета, и найти наиболее подходящий вариант схемы.

Чтобы самому сделать инструмент понадобятся такие материалы:

• закругленные полосы или трубки качественного металла;
• большие гайки с шурупами;
• дрель с насадками для сверления металла;
• резчик по металлу (например, болгарка со специальными дисками или пила);
• углы для фиксирования полос (чтобы удобно было обрезать металл);
• строительный раскладной метр или линейка с карандашом, который может оставлять следы разметки на металлических поверхностях;
• приспособления для сварки (можно попросить помощи у знакомого сварщика).

Последовательность выполнения работ заключается в следующих моментах (пример стандартного захвата):

1. Взять пластины и отмерить от края 17 см.
2. Сделать поперечные прорези для изгиба будущих рычагов.
3. Собрать подготовленные запчасти и заварить прорези.
4. С той стороны, которая больше (3,5 см), просверлить отверстие с диаметром 6 мм – это будет ось для центрального вращения механизма.
5. Получившиеся рычаги нужно соединить болтом, но гайку сильно заворачивать не нужно – так создается свободное вращение, без раскручивания. Данный принцип применяется для всех видов стальных креплений захвата.
6. Ручной хват готовится так: на перекрестиях делаются разметки, просверливаются отверстия, создается продольная прорезь с размерами 16 х 0,8 см, которая позволит скользить соединениям при одновременном обжиме материала или после его освобождении в момент транспортировки.
7. Затем на нижние части рычагов под прямым углом приваривают уголки из металла (40 мм), которые являются клещами.
8. Подгонку размеров захвата необходимо выбрать по ширине используемого в работе газоблока. Качественной подгонка получится, если разметить нижние края ножниц и изнутри их приварить.
9. На ручку рекомендуется надеть кусок подходящего шланга из резины или куска линолеума.

По габаритным размерам из расходников мастеру понадобится:

• ширина, толщина, длина – 30(50)х3х400 мм – 2 штуки стальных пластин;
• 345 мм – специальная пластина для ручного хвата (1 штука);
• болты 5х16 мм – 7 штук;
• гайки + контргайки – 7х2 (14 штук).

Выполнять работу по самостоятельному созданию инструмента необходимо в точном соответствии со схемой.

Конструкция и принцип работы

Конструктивно зажим-переноска для штучных материалов представляет собой приспособление из 4 выгнутых рычагов, расположенных «ножницами». Между собой элементы скрепляются с помощью шарнирного соединения, обеспечивающего подвижность. Многофункциональные захваты дополнительно имеют кольцо для подвешивания на крюк грузоподъемного механизма.

Принцип работы инструмента: нижние концы рычагов с зажимными пластинами захватывают газоблок с двух сторон, под действием веса блока происходит уплотнение зажима. Прочность захвата возрастает с увеличением массы переносимого материала. То есть, чем тяжелее блок, тем меньше шансов, что он выскользнет.

Для выполнения захвата газобетонного блока нужно сделать следующее:

• подвести инструмент к блоку с обеих сторон;
• поставить в верхнее положение стопор;
• аккуратно поднять захват с грузом.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Газоблок зажимается автоматически в момент подъема под действием гравитации. Падение груза исключается.

Для освобождения блока нужно:

• опустить газоблок на поверхность;
• перевести стопор в положение вниз;
• поднять инструмент без груза.

Конструкция и принцип работы

Конструктивно зажим-переноска для штучных материалов представляет собой приспособление из 4 выгнутых рычагов, расположенных «ножницами». Между собой элементы скрепляются с помощью шарнирного соединения, обеспечивающего подвижность. Многофункциональные захваты дополнительно имеют кольцо для подвешивания на крюк грузоподъемного механизма.

Принцип работы инструмента: нижние концы рычагов с зажимными пластинами захватывают газоблок с двух сторон, под действием веса блока происходит уплотнение зажима. Прочность захвата возрастает с увеличением массы переносимого материала. То есть, чем тяжелее блок, тем меньше шансов, что он выскользнет.

Для выполнения захвата газобетонного блока нужно сделать следующее:

• подвести инструмент к блоку с обеих сторон;
• поставить в верхнее положение стопор;
• аккуратно поднять захват с грузом.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Газоблок зажимается автоматически в момент подъема под действием гравитации. Падение груза исключается.

Для освобождения блока нужно:

• опустить газоблок на поверхность;
• перевести стопор в положение вниз;
• поднять инструмент без груза.

Сложности с проездом длинномеров на участок

Некоторые коттеджные посёлки не разрешают въезд на свою территорию длинномерного транспорта, в то время как самый популярный способ перевозки газобетона – с помощью фур (стандартная длина прицепа – 13,5-14 м, общая длина с тягачом – до 24 м). Кроме того, фурам нередко сложно или вообще невозможно заехать в старый дачный поселок с узкими дорогами. Заказчик обязательно должен заранее сообщить дистрибьютору или перевозчику об этих особенностях, чтобы совместно выбрать оптимальный способ доставки.

Среди таких способов:

• Фура останавливается на площадке за пределами посёлка. А от неё до участка паллеты перевозит небольшой грузовик с манипулятором.

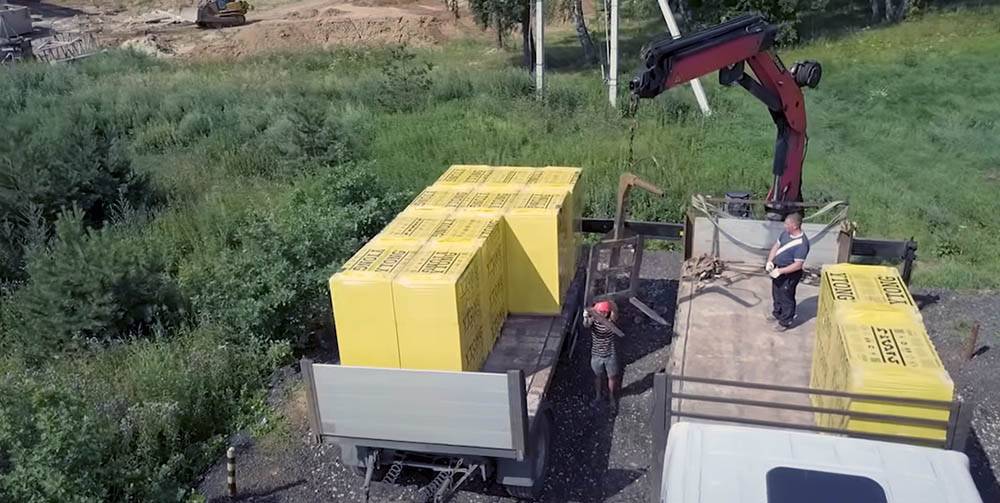

• Груз привозят на оснащённом манипулятором тягаче с полуприцепом. Машина также паркуется за границей поселка. Далее к участку проезжает только тягач, разгружается, а затем возвращается к полуприцепу, переносит паллеты с него в свой кузов, снова подъезжает к участку и разгружается.

Что лучше — купить или сделать захват самостоятельно

Купить, конечно, всегда проще, особенно когда под рукой нет ни нужного металла, ни навыков работы с ним. Заводские приспособления нередко бывают регулируемыми, с их помощью можно переносить как блоки шириной 100, так и 400 мм. Это первый, и очень большой плюс. Второй заключается в том, что металл, из которого сделан захват, покрыт антикоррозийным составом либо сделан из оцинкованной стали.

Если инструмент нерегулируемый, а нужного размера в продаже тоже нет или он стоит слишком дорого (захват Итонг, например, на август 2020 г. стоит 4800 руб.), придётся делать захват самостоятельно или заказывать в мастерской.

Приспособления для нанесения клея на газобетон

Отдельно стоит отметить инструмент для быстрого и равномерного нанесения клея на газобетонные блоки. От него во многом зависит долговечность и прочность кладки.

Материалом изготовления устройства является металлический лист из полированной оцинкованной стали. Толщина листа позволяет работать с тяжелыми растворами при их распределении по вертикали и горизонтали. При этом форма и ширина кельмы зависит от типа выполняемой работы.

К преимуществам устройства относят следующее:

• способность наносить тонкий слой клея – до 0,3 см;
• обеспечивает равномерный клеевой слой на всей поверхности;
• исключает при нанесении попадание состава на боковые поверхности блоков.

Каретка позволяет равномерно распределять клеевой раствор необходимой толщины на горизонтальную прямолинейную плоскость. Во время работы может потребоваться шпатель диной 6 см. С его помощью затирают сколы и швы на поверхности кадки.

Виды захватов

Подъемные приспособление для переноски газобетонных блоков бывают двух типов: продольные и поперечные. Каждый тип захватов имеет разную конструкцию и назначение.

Поперечный зажим

Позволяет удерживать газобетон силами одного человека, если он использует сразу две руки. Заводские инструменты этого типа выпускаются с тремя диапазонами длины захвата: 250-300 мм, 350-400 мм, 45-50 мм. При выборе поперечного зажима нужно учитывать размеры газоблока, с которым предстоит работать.

Продольный захват

Применяется для перемещения газобетона двумя людьми. Этот тип инструмента можно использовать для подъема сразу нескольких блоков. Стандартный размер длины захвата — 600-650 мм, то есть приспособление является универсальным и может использоваться для любых материалов.

При выборе захвата следует обратить внимание на наличие резиновых накладок на зажимных пластинах. Накладки защищают поверхность блоков от царапин металлическими пластинами

Как самостоятельно сделать захват

Чертежи, с помощью которых можно бы сделать захват для газоблока своими руками, найти довольно трудно. Но если человек любит и умеет работать с металлом, ему не составит труда набросать эскиз желаемого инструмента. Можно взять за основу один из чертежей захватов для крана, которых полно в интернете, и переработать под нужный размер.

Чертеж и размеры

Ниже представлен вариант такой схемы, по которой можно изготовить приспособление для переноски блоков шириной 400 мм:

Подготовка инструментов и материалов

В основном, за самостоятельное изготовление каких бы то ни было приспособлений берутся люди, у которых есть гараж-мастерская, а в нём — остатки металлопроката: обрезков труб и уголков, листовой и полосовой стали, арматуры, всевозможных болтов и гаек. Если придётся покупать то одно, то другое, смысла в такой работе не будет никакого – во всяком случае, с точки зрения бюджета. Гораздо проще тогда купить захват в заводском исполнении.

Если всё же решили сделать инструмент сами, для работы потребуется:

1. Две стальные пластинки, размер: 400мм длина*30 мм ширина*3 мм толщина (по толщине и ширине могут быть небольшие вариации в большую сторону).
2. Одна такая же пластина, но длиной 345 мм – для рукоятки.
3. 7 штук болтов 5*16 мм, плюс гайки и контргайки к ним.
4. Отрезки уголка 40*40*50 мм.

Из инструментов нужна будет УШМ или другой пила по металлу, рожковые ключи по размеру болтов и гаек, дрель со свёрлами 6 и 8 мм.

Монтаж пошагово

1. Пластины, из которых будут изготавливаться захватные рычаги, требуется изогнуть. Для этого от краёв отмеряем 167 мм и делаем пропилы, которые уже после сборки будут завариваться.
2. Отступив от прорезей 33 мм в сторону длинного конца, насверливаем отверстия под центральный крепёж (диаметр 6 мм).
3. Совместив две пластины по отверстию, скрепляем их болтом. Во избежание самопроизвольного откручивания, фиксируем болт не только гайкой, но и контргайкой.
4. Из более короткой пластины делаем рукоятку, на которой требуется отметить точки сверления под крепёж. Для этого разводим до упора концы рычагов и прикладываем к ним полосу. Там, где будут болты, ставим метки. Диаметр отверстий тоже 6 мм.
5. Для того, чтобы рычаги могли свободно перемещаться, на них надо сделать прорези шириной 8 и длиной 16 мм, по которым, как по направляющей, будут двигаться болты. Делается это путём насверливания нескольких отверстий кряду.
6. Чтобы удобно было держать рукоятку захвата, на планку можно одеть кусок эластичной трубки.

Как избежать ошибок при изготовлении

К нижним краям рычагов привариваются уголки — они послужат захватными губками клещевого механизма, с их помощью и осуществляется фиксация инструмента. Чтобы при подъёме и переносе газобетонных изделий наиболее точно обеспечить прилегание уголков, их полки нужно приложить к граням блока и приваривать к рычагам прямо на месте.

Какие инструменты нужны для кладки газобетонных блоков своими руками

В перечень основных и вспомогательных инструментов для кладки легких газобетонных блоков своими руками, входят следующие приспособления:

1. Захваты. С их помощью можно легко и надежно зафиксировать блок во время переноски или когда необходимо вынуть его из ряда. Это необязательный элемент, но с ним скорость монтажа заметно возрастает. Прихват – это скрещенные между собой рычаги. При стягивании их верхних концов, нижние плотно зажимают блок, обеспечивая удобную и безопасную транспортировку элемента кладки. Захват является универсальным инструментом, так как его ширина регулируется с учетом толщины блоков (от 20 до 50 см). Грузоподъемность приспособления составляет 60 кг, при этом переносить блоки можно самостоятельно или с помощником – для удобства захват комплектуется съемной ручкой с шарнирным карабином.
2. Чтобы в процессе кладки контролировать горизонтальную и вертикальную плоскость, используют строительный уровень длиной 800 мм. Также в качестве ориентира в процессе кладки стен применяют строительный шнур.
3. Киянка. Это специальный резиновый молоток, предназначенный для выравнивания поверхности газобетонной стены по горизонтали и вертикали во время ее укладки, а также для соединения блоков между собой после обработки их клеевым раствором. Так как газоблок является хрупким материалом, механическое воздействие на него деревянными или металлическими предметами спровоцирует разрушение поверхности.
4. Перед тем как укладывать следующий ряд блоков, предыдущий выравнивают с помощью рубанка – скребок позволяет срезать выступы на поверхности газобетона, а также выполнить его шлифовку. Это поможет впоследствии равномерно распределить клеевой состав. Инструмент представляет собой деревянную основу с мелкозубыми пилами, для надежного захвата устройства предусмотрена удобная рукоятка.
5. Шлифовальную доску (терку) используют для шлифовки газобетонных стен перед их оштукатуриванием и каждого ряда блоков перед укладкой следующего, если на его поверхности нет значительных неровностей. Для удобного захвата терка оснащена ручкой.

Для быстрой и качественной укладки блоков применяют уголок. Его также используют при вертикальной резке блоков. Это необязательный инструмент, но существенно облегчающий работу. Устройство имеет основание и линейку с одно- или двухсторонней дюймовой или метрической шкалой. При работе с газобетоном можно пользоваться металлическим, деревянным или гранитным поверочным угольником.

Как изготовить своими руками

Если вы решились на собственноручное изготовление сего строительного девайса, проверьте, что у вас есть в наличии, а что придется докупить (из расчета на кирпич длиной 400 мм):

• стальная пластина (шириной от 30 до 50 мм, толщиной 3 мм и длиной 400 мм) — 2 шт.; плюс такая же пластина для ручного захвата (длиной 345 мм);
• болты 5х16 — 7 шт.;
• гайки и контргайки — 7 пар.

Также понадобятся дрель, сверла (№6, №8), ножовка по металлу или болгарка и гаечные ключи.

Все есть? Тогда начинаем:

1. На пластинах на расстоянии 167 мм от края пропиливаем поперечные прорези, чтобы в этом месте изогнуть будущие рычаги. После сборки прорези заварим.
2. С длинной стороны, в 33 мм от прорезей просверливаем на рычагах отверстия диаметром 6 мм — там будет центральная ось их вращения.
3. В просверленном месте рычаги соединяем болтом. Гайку не докручиваем до упора, и контргайкой — на стоп резьбу! Это для свободного вращения и во избежание раскручивания. Таким же макаром соединяем и остальные крепления.
4. Теперь очередь делать хват для рук, тоже из пластины. Для разметки отверстий пластину прикладываем к верхним разведенным концам рычагов. В местах перекрестий на будущей ручке намечаем места отверстий под болты (диаметром 6 мм).
5. В верхних торцах рычагов сверлом №8 проделываем по нескольку дырок в ряд, чтобы получить продольные прорези размером (16х8) мм. Они необходимы для свободы скольжения соединительных болтов и изменения размеров захвата при обжиме/отпускании блока.
6. К каждому нижнему концу рычагов перпендикулярно привариваем по уголку №40 — это и будут «клещи» захвата. Их длина берется в соответствии ширине газобетонного кирпича (от 100 до 150 мм). Для более точной подгонки уголки нужно поочередно пристроить на ребра блока (по сторонам будущего прихвата), приложить к ним нижние торцы «ножниц» и тут же приварить на месте.

СоветДля удобства пользования инструментом на ручку желательно одеть кусок толстого шланга, резиновой трубки или обмотать рукоятку линолеумом.

Теперь, при опускании приспособления на газобетон, уголки обхватывают его с двух сторон. При поднятии за рукоятку, под действием веса блока, обжим многократно усиливается, как в клещах. И если при кладке первого ряда можно обойтись без этого приспособления, то чем выше нужно поднимать газосиликат, тем больше будет ощущаться незватка захвата на стройке.

Важно!Во избежание образования сколов на поверхности газобетона, а также для усиления схватываемости, на рабочие плоскости уголков желательно наклеить полоски резины.

Существуют и другие модификации, придуманные народными умельцами, но принцип работы инструмента остается тем же. Мы рассмотрели один из самых распространенных и доступных в изготовлении вариант.

И всё же без этого приспособления можно обойтись, только работа будет тяжелее. Чего не скажешь о необходимости другого инструмента по газобетону.

Конструкция и принцип работы

Конструктивно зажим-переноска для штучных материалов представляет собой приспособление из 4 выгнутых рычагов, расположенных «ножницами». Между собой элементы скрепляются с помощью шарнирного соединения, обеспечивающего подвижность. Многофункциональные захваты дополнительно имеют кольцо для подвешивания на крюк грузоподъемного механизма.

Принцип работы инструмента: нижние концы рычагов с зажимными пластинами захватывают газоблок с двух сторон, под действием веса блока происходит уплотнение зажима. Прочность захвата возрастает с увеличением массы переносимого материала. То есть, чем тяжелее блок, тем меньше шансов, что он выскользнет.

Для выполнения захвата газобетонного блока нужно сделать следующее:

• подвести инструмент к блоку с обеих сторон;
• поставить в верхнее положение стопор;
• аккуратно поднять захват с грузом.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Газоблок зажимается автоматически в момент подъема под действием гравитации. Падение груза исключается.

Для освобождения блока нужно:

• опустить газоблок на поверхность;
• перевести стопор в положение вниз;
• поднять инструмент без груза.

Правила применения

Для того, чтобы воспользоваться строительным инструментом, существуют разные варианты его применения. Например, если у захвата есть кольцо, на крюк специальной балки его зацепляют, и подводят под блоки. Затем стопорный крюк от грузоподъемника переводят в верхнее положение, поднимают газобетонный блок и отправляют в место назначения.

И, наоборот, чтобы освободить газоблоки – инструмент опускают, стопор переводят в положение «низ», и поднимают захват без газоблоков.

Действует инструмент таким образом:

1. симметрично устроенные рычаги, соединенные друг с другом крепким болтом, по типу ножниц, сближаются при выполнении специальных усилий – движений руками, положенными на них;
2. верхние части подают нагрузку на нижние части рычагов, которые охватывают ребра газобетонного изделия в двустороннем порядке;
3. под действием весовой гравитации инструмента газоблок обжимается, увеличивая надежность захватного устройства;
4. ячеистый блок переносится в нужное место или на заданную высоту.

Любой захват можно отрегулировать в процессе эксплуатации, по длине верхнего и нижнего рычага. Они меняются, в зависимости от условий применения.

Если не будут применяться краны или другие грузоподъемные механизмы, желательно при подъемах на высоту пригласить помощника

струбцина-захват для газосиликата. | Сделай Сам www.sdelay.tv

скоро начинается сезон строительства.

для удобства кладки и перемещения газосиликатного блока беобходим струбцина-захват . либо покупать блок с имеющимся захватом- что весьма дороже. хотя в большинстве случаев люди и голыми руками работают на ура и флаг им в руки:)

как и все мои самоделки, данная изготавливалась из того что есть под руками.

в данном случаи крепежная пластина 120*270*6мм

пластина выровнялась.

разметилась на две равные части

и разрезалась. в этоге вышло 2ве равные пластины примерными размерами: 2720*60*6мм из них будет изготовлен непосредственный захват, клещи.

к одной из пластин привариваем гайку, ровно по центру. к другой профиль, в моем случае 20*40*1,5мм.

гайку берем из расчета внутреннего прстранства профиля. в моем случае 30мм. керним и просверливаем по центру 8,5мм сверлом. изготавливаем «завес».

размечаем , керним и просверливаем профиль. с одного краю будет фиксироваться завес с пластиной с другой крепиться пластина .

размер профиля(длинну) берем из расчета ширины газосиликати. в моем случае 400*625*250-газосиликат значит профиль =400мм.

вот так должна располагаться «завес»

ну как то так. кто не понял из описания, надеюсь сообразит по собраной конструкции.общий процесс сборки инструмента.

после малярки выглядит так. для работы двумя руками требуется две струбцинки:)))

принцмп работы таков))):

— берем ее в руку вот так)))

опускаем на блок. и берем рукой за ручку.

поднимаем и несем. все очень надежно, сверх удобно и практично))) для укладки блока, из-за большого весса, для удобства требуется два захвата.

у няумечки не балять не ручки не плечки.

Всем удачи друзья «очумелкины»

sdelay.tv
