Достоинства и недостатки заглубленного ленточного фундамента + пошаговая инструкция по монтажу

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

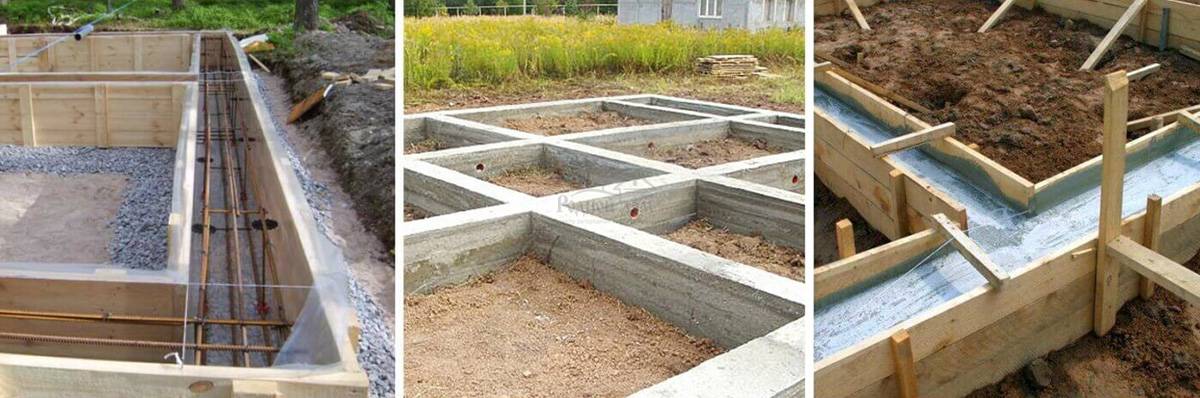

Монолитный ленточный фундамент

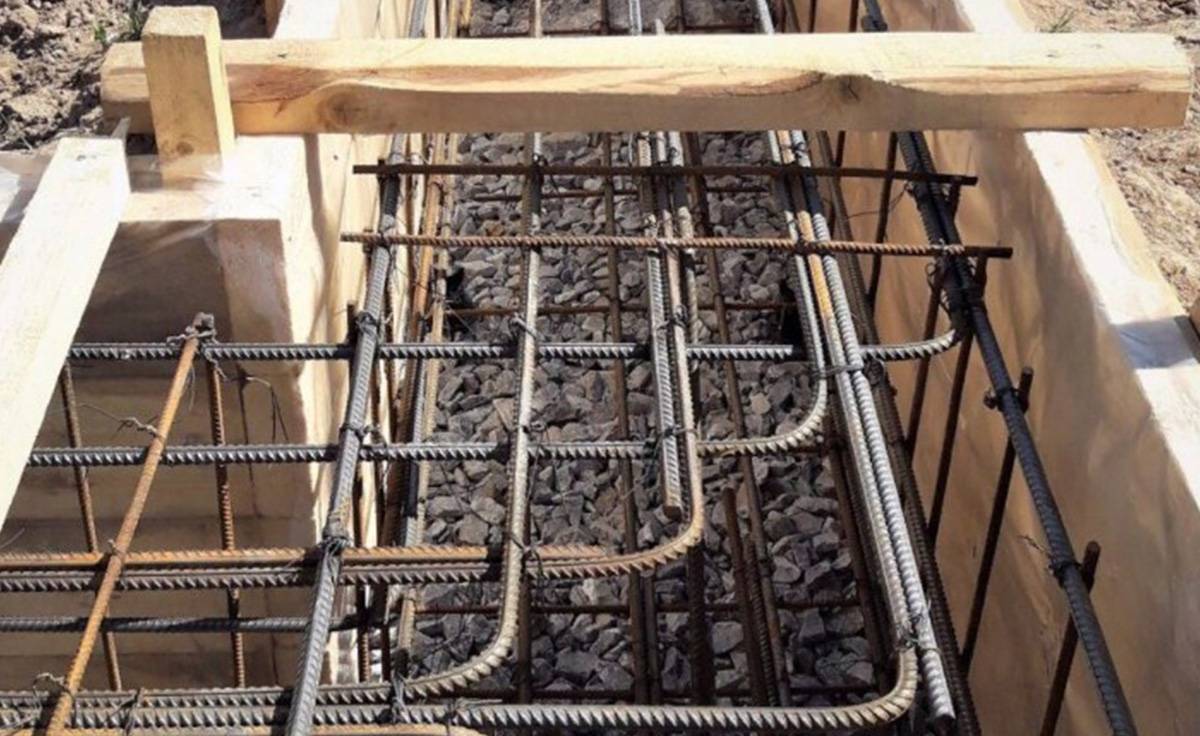

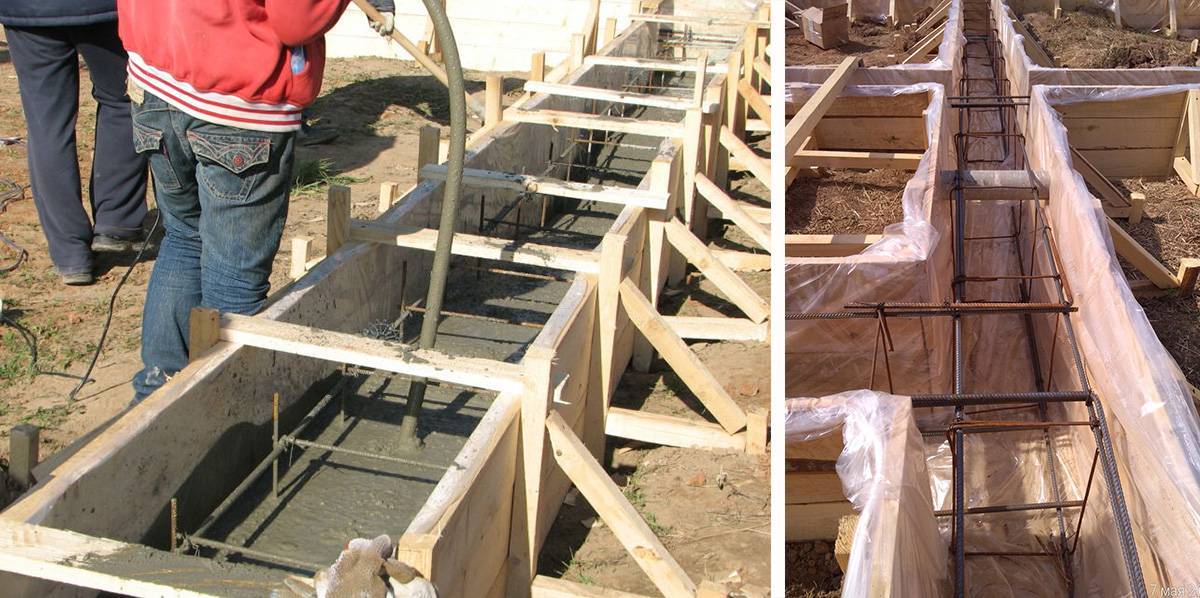

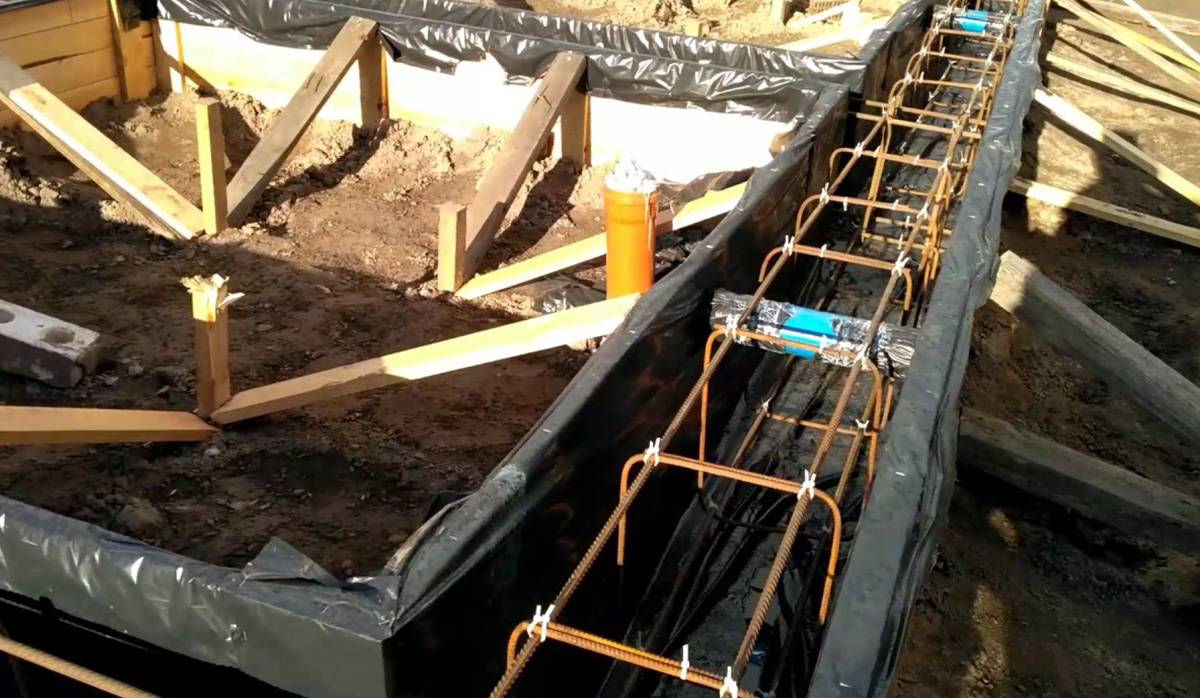

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Особенности возведения фундамента для заборов

Такой тип основания прекрасно подойдет и для заборов. Главное отличие состоит в том, что в армированной бетонной ленте предусматриваются лунки для столбов. Обычно они имеют такие размеры: глубина-до 1,5 м от основания, а диаметр — не более 250 мм.

В вырытой траншее делаются лунки для столбов с шагом 1,5-2 м. После завершения армирования основания, в лунки вставляют подготовленные столбы и закрепляют к армирующему поясу сваркой. Верхнюю часть столбов связывают лагами. Все эти операции необходимо выполнить до заливки бетоном, которая выполняется обычным способом.

Если по проекту высота опалубки больше 20 см, рекомендуется закрепить конструкцию специальными упорами.

Способы заложения ленточного фундамента

Остановившись на варианте возведения ленточного основания, важно определить подходящую конструкцию, которые бывают:

• незаглубленные (НЗЛФ);
• мелко заглубленные (МЗЛФ);
• глубоко заглубленные (ГЗЛФ).

Выбор делают исходя из совокупности факторов, которые индивидуальны в каждом конкретном случае. Сюда входит:

• Свойства почвы. Высота ленточного фундамента во многом определяется исходя из характеристик грунта: его склонности к пучению, глубины промерзания и прочих свойств.
• Существенное влияние на глубину заложения ЛФ оказывает уровень грунтовых вод (УГВ).
• Массивность будущей постройки. В этом пункте учитывают материал, используемый при возведении стен и кровли, тип перекрытий и отделку.
• Помимо основной нагрузки на ленточный фундамент, учитывают дополнительное давление. Обычно это вес снежного покрова, масса меблировки и прочее.

Незаглубленный

Незаглубленный ленточный фундамент не получил широкого распространения в строительстве ввиду низких характеристик прочности. Причина в конструкции, которая полностью расположена поверх грунта, углубляется исключительно подушка, состоящая из песка или его смеси с гравием.

Мелко заглубленный

Мелко заглубленный фундамент справляется со своими функциями гораздо эффективней. Но сфера его применения ограничивается типом почвы на участке застройки. Оптимально подходит для грунта, не склонного к пучению. Обычно применяется при возведении зданий, не обладающих существенной массой: сюда входят деревянные, пенобетонные или компактные кирпичные постройки.

Важно! Ленточный фундамент с мелкой глубиной заложения возводится на участке при условии отсутствия вблизи поверхности грунтовых вод. Сочетание всех трех факторов дает полное право обратиться к конструкции МЗЛФ для дома

При этом глубину промерзания учитывать нет необходимости

Сочетание всех трех факторов дает полное право обратиться к конструкции МЗЛФ для дома. При этом глубину промерзания учитывать нет необходимости.

Глубоко заглубленный

Ленточный фундамент глубокого заложения считается самым надежным из всех вариантов, когда в качестве основания применяется лента. Основные условия обустройства:

• заглублять необходимо на 0,1-0,2 м ниже черты промерзания;
• под подошвой должен находиться твердый грунт.

Наличие торфяников или болотистой почвы обязывает сместить глубину заложения до черты, расположенной ниже этих слоев. Подобная конструкция чрезвычайно затратная в плане финансовых, трудовых и временных вложений. Практичней сделать комбинированный вариант, когда ленточный фундамент дополнен опорными столбами, уходящими ниже подвижного слоя грунта.

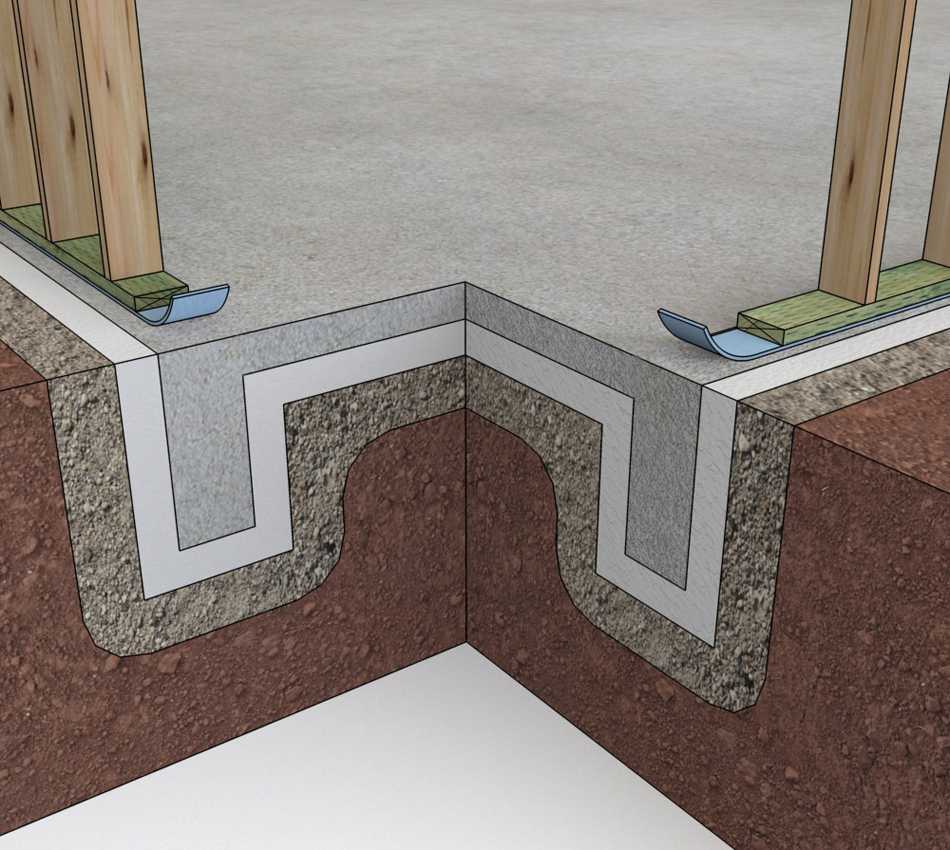

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

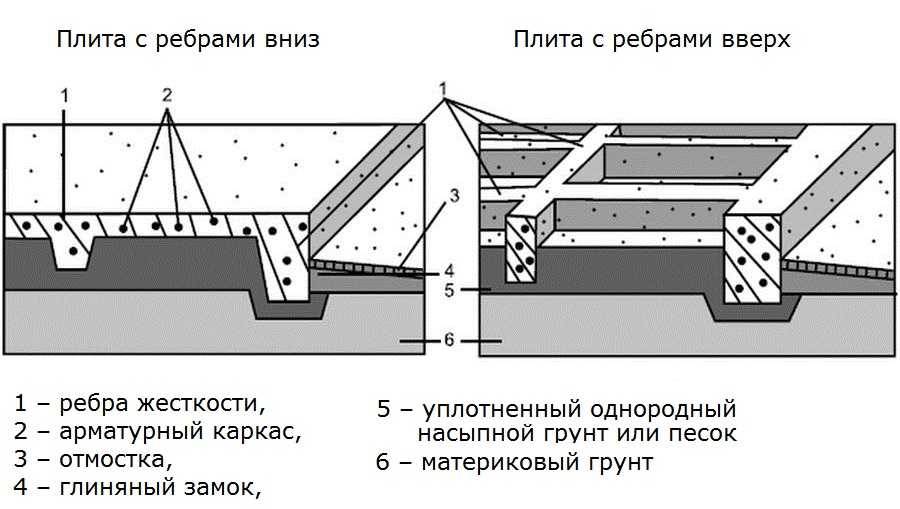

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

2.1 Выбор типа и конструкции фундаментов. Назначение глубины заложения фундаментов

Тип
фундамента выбирается в зависимости от характера передачи нагрузки на
фундамент: под стены зданий обычно устраиваются ленточные фундаменты из сборных
элементов, под сборные железобетонные колонны — отдельные фундаменты стаканного
типа.

Глубина
заложения фундамента зависит от многих факторов. Определяющими из них являются:

—
инженерно-геологические и гидрологические условия площадки и положение несущего
слоя грунта;

—
конструктивные особенности подземной части здания.

Глубину
заложения ленточного фундамента Ф1 назначаем по конструктивным соображениям на
0.4 м ниже пола подвала т.е. -3.4м;

Глубину
заложения фундамента Ф3 назначаем по конструктивным соображениям, верх стакана
должен быть на 0.1 м ниже пола подвала (высоту фундамента принимаем 1.2м с
глубиной стакана 0.9 м) т.о.

Отметка
подошвы фундамента Ф3: -3.00-0.1-1.2= -4.3м;

В
соответствии п. 4.2 СНБ 5.01.01-99 основания фундаментов должны рассчи­тываться
по двум группам предельных состоя­ний: первая группа — по несущей способности,
вторая — по деформациям.

Расчет фундамента Ф1

Размеры подошвы фундамента зависят от ряда связанных
между собой параметров и устанавливаются путем последовательного приближения. В
порядке первого приближения площадь подошвы фундамента А определяется по
формуле:

Где  –
Расчетная нагрузка в плоскости обреза фундамента для расчета основания по
предельному состоянию второй группы;

 –
Расчетное сопротивление грунта, залегающего под подошвой фундамента;

 —
Осредненное значение удельного веса материала фундамента и грунта на его
уступах, принимается равным 20 кН/м3;

 –
глубина заложения фундамента от уровня планировки, м.

 – 150
кН;  – 24 кН×м;

 – 200
кПа;  — 3.4 м.

Принимаем ширину подошвы фундамента 1.2м.

По расчетному сопротивлению глубина заложения — 4.0 м
удовлетворяет. Фундамент будет располагаться во втором слое – песка мелкого
плотного с

R= 400
кПа, который может быть несущим.

Определим суммарные нагрузки и воздействия на подошве
фундамента:

Боковое давление грунта на отметке планировки:

На отметке подошвы фундамента:

Где = 16
кН/м2 удельный вес грунта засыпки;

 —
приведенная толщина эквивалентного веса временной нагрузки;

Где  = 10 кН/м2 временная нагрузка на
поверхности планировки;

d –
глубина заложения фундамента, относительно поверхности земли, -2.4м.

 —
Осредненное значение угла сдвига грунта засыпки, принимаем 24˚;

Равнодействующая бокового давления грунта засыпки на
стену подвала расчетной длиной 1.0 м:

Точка приложения равнодействующей:

— Нормальная вертикальная нагрузка:

Где —
расчетная нагрузка от веса фундамента;

—
расчетная нагрузка от веса грунта на консоли подушки;

— Момент в плоскости подошвы фундамента:

Где  — момент
в плоскости обреза фундамента, 24 кН*м (по заданию);

Проверка напряжений в основании фундамента:

 (менее 10%)

  (12)

где P – среднее давление под подошвой фундамента, кПа;

 –
соответственно максимальное и минимальное значение краевого давления по подошве
внецентренно нагруженного фундамента, определяется по формуле:

 (14)

 условие
3 не выполняется, необходимо увеличение ширины фундамента, принимаем ширину
подошвы фундамента 1.5м;

Тогда

—
расчетное сопротивление грунта основания кПа, находится по формуле:

, (16)

где

g_с1 = 1,3
(зависит от типов грунтов)

g_с2 = 1,15
(зависит от соотношения L/H и интерполировать по данным

таблицы В.1 СНБ 5.01.01-99)

k = 1

М_Y = 1.81

M_q = 8.24            зависят от j по таблице В.2

M_C = 9.27

k_z = 1

d_I = 2.4 (глубина заложения фундаментов без подвальных сооружений от уровня
планировки или приведенная глубина заложения наружных и внутренних фундаментов)

кПа

Р = 141.5 кПа £ 593.4 кПа

P_max =255.6 кПа £ 1,2 * 593.4 кПа

P_min= 27.4 кПа > 0

Рисунок 1. Расчетная схема фундамента Ф1.

Окончательно принимаем ширину подошвы фундамента Ф1
1.5м, толщину стены фундамента 0.6 м из блоков ФБС.

Расчет фундамента Ф3

Размеры подошвы фундамента:

 –3400 кН

 – 400
кПа;  – 1.2 м.

Принимаем размеры подошвы фундамента кратными 300мм

Площадь подошвы = 9.9 м2.

Высоту фундамента принимаем 1200 с глубиной стакана
900 мм.

— Нормальная вертикальная нагрузка:

— Среднее давление под подошвой фундамента, кПа;

-Максимальное и минимальное напряжение в основании
фундамента:

Проверка напряжений в основании фундамента:

Условие:

Р = 367.4 кПа £ 400 кПа (< 10%)

P_max == 367.4 кПа £ 1,2 * 400.41 = 480.5 кПа

P_min= = 367.4 кПа > 0

Выполняется.

 Окончательно для фундамента Ф3 оставляем размер
подошвы 3.3 х 3.0 м.

Подушка под фундамент

Песчаная подушка служит для обеспечения ровной опорной площадки для приема веса ленты. Второй функцией слоя засыпки является отвод влаги от ленты. Вода, которая просочилась сверху (дождевые стоки, талые воды, почвенные воды из близлежащих к поверхности водоносных слоев с сезонной подпиткой) легко проходит сквозь слой песка и мелкого щебня, опускаясь на дно траншеи.

Там она впитывается в грунт или отводится по системе дренажных труб. Второй вариант надежнее, так как поверхность грунта понемногу заиливается и перестает впитывать влагу, что вызывает накопление и понемногу создает опасность намокания бетонной ленты.

Возможность отвода влаги по дренажной системе устраняет опасность, обеспечивая нормальный режим работы основания.

Слои засыпки обычно состоят из 20 см песка и 20 см щебня с верхним выравнивающим слоем песка 5 см. Каждый из них тщательно трамбуется механическим способом. На практике качество уплотнения оценивают, пройдясь по засыпке.

При нормальном уплотнении следов от обуви не остается.

Ленточный фундамент для дома 2 этажа

Фундамент — главная часть любого строения. Именно от качества его выполнения зависит то, насколько прочным и долговечным будет здание. Ленточный фундамент своими руками для дома сделать несложно. Главное, учесть все характеристики, определяющие надежность будущего сооружения.

Ленточный фундамент для дома своими руками

Такая разновидность фундамента отличается наибольшей популярностью. Внешне можно отметить его схожесть со сплошной железобетонной лентой, находящейся в тех областях, где присутствует несущая стена. Решение о ширине и глубине основания находится в прямой зависимости от почвенных особенностей.

Ленточный фундамент представлен двумя разновидностями:

Если остановить свой выбор на основании сборного типа под двухэтажный дом, нужно быть готовым к тому, что придется производить сцепку блока равномерно по всей высоте 3 и более раз. За счет подобных действий крепость основания удастся сделать выше.

Для верхнего ряда блоков обязательно должна быть предусмотрена стяжка монолитным поясом. Это требование позволит обеспечить сейсмологическую стойкость.

Если с выполнением первого условия возникли трудности, то не обойтись без осуществления армировки каждого из мест, где показатель связки блоков уступает, величине третьей части высоты.

Ленточная основа гарантирует, что основание останется целостным, если случится осадка почвы. Это возможно благодаря тому, что лента остается жесткой по всей площади.

Глубина ленточного фундамента для двухэтажного дома

Глубина ленточного фундамента для двухэтажного дома может варьировать, смотря какой тип взят за основу — мелкозаглубленный или заглубленный.

1. Мелкозаглубленный фундамент нашел применение при постройке каменных строений незначительных размеров — одноэтажных каменных домов или домиков из бруса, бревен. Подобная глубина (от 50 см. до 1 метра) может быть использована и при сооружении каркасных домиков. Однако для сооружения двухэтажного дома требуется уже заглубленный ленточный фундамент.
2. Заглубленный фундамент необходим при возведении больших каменных домов в два этажа. Подойдет он и для тех случаев, когда под домом планируется построить подвал.

Для начала необходимо выкопать траншею на глубину промерзания грунта. В средней полосе России этот показатель равен примерно полутора метрам. В траншею устанавливается опалубка, в которую затем заливается бетонный раствор. При строительстве двухэтажного дома бетонную ленту необходимо армировать. Внутри опалубки следует соорудить решетку из прутьев арматуры.

При расчете глубины ленточного фундамента для двухэтажного дома важно уделять внимание типу почвы. Так, например, сухие и песчаные почвы предполагают возможность заглубления подобного типа фундамента и выше того уровня, до которого может промерзать грунт. Только в этом случае расположение его подошвы должно быть не ближе 50-60 см

от уровня земли

Только в этом случае расположение его подошвы должно быть не ближе 50-60 см. от уровня земли.

Глубокопромерзающие и сильнопучинистые грунты являются противопоказанием для закладки ленточного фундамента.

Ленточный фундамент своими руками для дома сделать несложно, главное – следовать определенным рекомендациям и инструкциям.

Расчет размеров фундамента

Он возможен в нескольких вариантах:

• расчет с учетом несущих способностей грунта
• расчет на деформирование грунта

Целесообразно воспользоваться первой методикой, поскольку она не требует специальных знаний и доступна любому человеку.

Суть расчета состоит в определении удельной нагрузки на подошву фундамента и сравнение этой величины с величиной несущей способность грунтов. При этом учитывается:

1. Вес конструкции здания.
2. Определение размеров фундамента.
3. Корректировка размеров фундамента, принятых первоначально.

Определение веса конструкции строения

В него включается вес следующих элементов:

• фундамента — определяется объемом уложенного бетона, умноженный на его плотность (удельный вес бетона легко найти в интернете). Конструктивно разрез фундамента представляет собой Т-образный профили, легко поддающийся расчету
• коробки здания – объем материалов стен, умноженный на их вес
• верхнего строения здания, включая стропильную систему и кровельный пирог
• отделочных материалов стен и потолков
• перекрытий, полов и лестниц
• крепежа
• столярных изделий – окон и дверей
• планируемой к установке мебели и оборудования
• материалов отопительной системы, включая вес теплоносителя
• максимально возможное одновременное присутствие людей в доме из расчета веса одного человека 83 кг

Вес стандартных изделий можно найти в технической документации на них.

Определения площади опоры строения

Чтобы получить этот показатель, нужно ширину подошвы умножить на общую длину ленты опорной конструкции. Если отдельные части имеют различную ширину, они рассчитываются отдельно. Результаты расчета отдельных частей суммируются.

Расчет удельной нагрузки на грунт

В подготовительных расчетных операциях получены все данные для завершающего этапа расчета. Имеется вес строения (Рстр) и общая площадь опоры (S). Расчет удельной нагрузки (N) производится из соотношения:

N = Pстр. : S (кг/см2)

Полученный результат нужно сравнить с предельно допустимыми нагрузками для характерного грунта под строением.

Корректировка размеров фундамента

Эта операция производится в тех случаях, когда величина расчетной нагрузки существенно отличается от допустимой нагрузки на грунт. Рассмотрим возможные варианты:

1. Расчетная величина меньше допустимой. Корректировку можно произвести путем увеличения площади опорной поверхности, чего можно добиться увеличением ширины подошвы. Уменьшение нагрузки за счет уменьшения веса строения приведет к кардинальному изменению проекта в целом, что вряд ли приемлемо.
2. Расчетная величина больше, чем в 1,5 – 2,0 раза допустимой. Этот результат практически обеспечивает достаточную прочность фундамента для безопасной эксплуатации здания.
3. Расчетная величина значительно превышает допустимую. Корректировка нужна в сторону уменьшения площади опорной поверхности основания, что дает экономию в материальных и трудовых затратах на возведение фундамента.

Пошаговая инструкция по возведению своими руками

По технологии МЗФЛ фундамент возводится на площадке с готовыми траншеями. Процесс включает, кроме земельных работ, устройство подушки, армирующего каркаса и непосредственно заливку раствором. Дополнительно проводится мероприятие по утеплению основания строения.

Подготовка траншеи

Выкапывают канал под мелкозаглубленную ленту фундамента с превышением заданной ширины на 10 см (по обе стороны). Запас потребуется для установки формовочной опалубки. Если стенки осыпаются, то их нужно укрепить досками.

Дно канала укрывают минеральной подушкой. Она будет компенсировать давление со стороны грунта в период промерзания. Как правило, достаточно толщины 20-30 см. На сильно пучинистых почвах показатель увеличивают. Подоснова формируется так:

1. дно покрывается песком крупных размеров;
2. зерна уплотняют с периодическим смачиванием;
3. засыпается гравий или щебенка, шлак мелкой фракции;
4. слой выравнивается по горизонтальному уровню;
5. масса тщательно утрамбовывается.

Строительство опалубки

Формовочная конструкция собирается на глубине, заданной для бетонной ленты. Ниже опускать не нужно, чтобы не разрушать минеральную подушку.

Съемная опалубка состоит из трех основных элементов: щиты, стяжки и упоры. Первые изготавливают из досок, металлических или древесных листов. Для фиксации стенок изнутри применяют резьбовую штангу с пластинами и гайками или собранные из бруса распорки в П/Н-образной форме. Снаружи устанавливают раскосы из любого подручного материала.

Несъемная опалубка представлена готовыми блоками из пенополистирола. Бетонные изделия в случае мелкозаглубленного фундамента используют редко. Монтаж проводится по типу конструктора.

Процесс армирования и вязки

Монолитный фундамент из бетона подлежит обязательному армированию. Нормативы прописаны в СНиП 52-01-2003, СП 52-101-2003. Скелет ленты по размерам должен быть меньше ленты в поперечном сечении на 1,5-4 см. Так стержни будут достаточно защищенными от агрессивных явлений окружающей среды.

Каркас собирается из 3-6 продольных прутьев сечением 12 мм (класс А3 или А500С). Узловые соединения делают внахлест (до 20 диаметров основы, здесь 24 см). Контакт скрепляют сварным швом.

Для формирования каркаса также используют поперечные прутья меньшего диаметра. На поворотных участках вертикальную арматуру усиливают путем прибавления стержней. Здесь скрепляют детали вязальной проволокой. Это необходимо для компенсации теплового или нагрузочного расширения без разрушения металла или стеклопласта.

Заливка фундамента раствором

Мелкозаглубленный ленточный фундамент для дома заливают при температуре свыше +10 градусов по Цельсию. Съемную опалубку рекомендуется предварительно увлажнить. Процесс происходит послойно, чтобы провести уплотнение массы, выгнать воздух с помощью вибрационного оборудования или арматурного прута. Достаточно соблюсти слой в 40 см.

Так как высота фундамента мелкого заложения, лучше сформировать ленту за один заход. Так будет обеспечена монолитность без риска появления мостиков холода из-за расслоения. После окончания работ с раствором ленту накрывают пленкой. Спустя 2 недели можно убирать опалубку, через 4 продолжать строительство.

Разметка участка

При определении места расположения дома нужно учитывать близость других построек и дорог. От границ соседних участков отступ делают не менее 3 м, от дороги 5 м.

После выполнения всех необходимых расчетов делают чертеж фундамента на бумаге, согласно проекту дома.

Убирают с территории, на которой будет располагаться дом, весь мусор, корни растений.

Переносят разметку с бумаги на строительный участок. По углам и на пересечении несущих стен с перегородками забивают деревянные колышки с заостренным нижним концом или стальные прутья. Протягивают между ними веревку строго по уровню, все углы должны соответствовать 90 градусов (если другое не предусмотрено проектом). При разметке фундамента нужно учитывать толщину щитов опалубки.

Подготовка котлована

С помощью экскаватора или вручную роют траншею нужной глубины. Ширина должна быть на 10 см шире, чем планируется фундамент. Такой зазор позволит по бокам обустроить песчаную подушку, которая снимет нагрузку на стены основания при морозном пучении грунта.

Землю лучше вывезти при помощи самосвала. Если возить ее на тележке, это займет несколько дней.

Дно выравнивают только вручную. Нельзя досыпать грунт в излишне заглубленные участки, так как это снизит прочность основания.

Траншея по заглубленный фундамент.

По периметру роют наклонные траншеи для установки дренажной системы.

В котлован насыпают слой песка, толщиной 15-20 см, он будет служить амортизационной подушкой при подвижках грунта. Песок смачивают и тщательно утрамбовывают.

Сверху заливают бетонный слой строго по горизонтальной плоскости, толщиной 5-20 см, в зависимости от геологических условий и массы домостроения. Он способствует выравниванию подошвы основания, защищает гидроизоляционный материал, предотвращает проникновение дренажа в нижний слой. После застывания бетона можно приступать к дальнейшим работам.

На песчаную подушку или подбетонку укладывают слой гидроизоляционного материала так, чтобы он заходил на стены котлована на 15-20 см.

Монтаж опалубки

Опалубка бывает съемной и несъемной. Для индивидуального строительства чаще всего применяют временную форму, которую сооружают из досок и разбирают после полного застывания фундамента. Древесину можно повторно использовать в следующих этапах строительства.

Размеры щитов для опалубки зависят от формы фундамента и глубины траншеи. Длина щита должна быть 1,3-3 м. Оптимальный размер 2 м. Внутренняя сторона щитов должна быть гладкой и ровной. Шляпки крепежа забивают так, чтобы они находились с внутренней стороны, если разместить их наружу, острые концы после застывания бетона будут препятствовать разборке конструкции.

Крайние брусья монтируют от конца досок на расстоянии 15-20 см, между ними закрепляют дополнительный брус на расстоянии 80-100 см.

Пошаговая инструкция по монтажу опалубки для заглубленного фундамента:

1. С наружной стороны опалубки по углам котлована и в местах пересечения стен в землю заглубляются колышки с заостренным нижним концом. Колья должны выступать над уровнем земли не менее, чем на 500 мм.
2. Между кольями натягивают шнур.
3. Нарезают доски одинаковой длины, соединяют их между собой с помощью вертикально расположенного бруса. Закрепляют саморезами или гвоздями. Шляпки должны находиться внутри щита.
4. Монтируют щиты согласно разметке, вплотную к брусьям и к дну траншеи, они будут служить опорой и направляющими при установке. Они должны располагаться четко по уровню. Смещение в горизонтальной или вертикальной плоскости недопустимо.
5. Чтобы выровнять по горизонтальному уровню, щит углубляют одной стороной впритык к дну, прикладывают, забивают с помощью молотка второй край до тех пор, пока конструкция станет в уровень. Для удобства установки первый, последний и средний брусья на щите делают более длинными, заостряют концы, забивают в грунт.

Устанавливают распорки с наружной стороны на расстоянии 1 м для щитов шириной до 2 м, в два горизонтальных ряда для щитов длиннее, чем 2 м. По углам подпирают опалубку с наружной и внутренней стороны.

Обустройство утепления и гидроизоляции

МЗФЛ фундамент рекомендуется утеплять на этапе возведения. Так будут защищены полы и перекрытие от влаги и низких температур. Теплоизоляцию различают как внутреннюю и наружную. Это зависит от расположения стенок ленты относительно улицы. Если подпольное пространство планируется использовать как погреб, то здесь также обязательно устройство изоляции.

Из материалов чаще используют водонепроницаемые плиты пеноплекса с длительным сроком эксплуатации. Вспененный пенополистирол стоит дешевле, но толще и меньше служит. Пенополиуретан дороже, что окупается долговечностью, тонкослойностью и высокими техническими показателями.

Монтаж проводится в 3 шага:

1. Сначала приклеиваются плиты с дополнительной фиксацией дюбелями «парашютами».
2. Далее закрепляется армирующая сетка.
3. В завершение стены покрывают штукатуркой.

Другой вариант предполагает установку обрешетки и монтаж обшивочных материалов.

Материалы

Ленточная часть фундамента возводится из арматуры с бетоном. Подземные столбы могут быть выполнены из различных наборных или цельных материалов, каждый из которых имеет свои особенности.

Дерево

Деревянные столбы недорого стоят, их легко устанавливать, при этом они повышают теплосберегающие свойства фундамента.

Но дерево недолговечно.

Даже если использовать балки из дуба, предварительно обработав их качественными составами, защищающими древесину от воздействия влаги и вредителей, они прослужат максимум 30 лет.

Кирпич

Кирпич может быть использован при возведении ленточной части конструкции. Нередко его применяют для сооружения столбов. Преимущество кирпича в его экономичности, долговечности и простоте применения.

Выкладывать столбы из кирпича можно не имея квалификации строителя. Главное – правильно смешать цементный раствор, чтобы в процессе эксплуатации столбы не рассыпались на отдельные кирпичи.

При создании подземной опоры здания можно применять только такой кирпич, который не впитывает влагу. Подходит силикатный или полнотелый керамический.

Бетон

Бетон является основным материалом для сооружения ленточной части.

В качестве столбов используется заливка бетоном армированного каркаса. Наружной стенкой бетонного столба может послужить труба из влагостойкого материала.

Бетонные столбы самые надежные и прочные. Но их возведение – достаточно трудоемкий процесс, требующий применения специального строительного оборудования.

Трубы

Трубы для столбов основания могут быть из:

• пластика;
• бетона;
• асбеста;
• железа.

Пластик подходит только для маленьких легких построек. Асбестовые трубы достаточно прочные, но недолговечные – служат около 60 лет. Металл тоже прочен и надежен, но требует обустройства надежной гидроизоляции.

Набивные и буронабивные столбы

Набивной столб – это свая, получаемая путем заливания бетоном предварительно подготовленной скважины. Буронабивной столбы сооружаются путем бурения и заливки скважины.

Такой вариант фундамента отличается повышенной прочностью, износостойкостью, сопротивляемостью внешним воздействиям.

Является не самым экономичным вариантом возведения столбчато-ленточного фундамента.

Бутовый камень

Бутовый камень может быть использован как для сооружения столбов, так и для обустройства ленточной части. Выкладывать столбы из этого материала непросто.

Нужно тщательно подбирать камни, использовать надежную связку с применением армирующих элементов. Использование бута для ленточного основания более рационально. Он выполняет функцию наполнителя, связанного цементной смесью.

Опоры из натурального камня прочны и надежны. Могут выдерживать габаритные постройки из легких материалов. Но если при создании бутового фундамента нарушается технология, прослужит он недолго. Сам камень сохранится, но кладка будет постепенно разрушаться.

Устойчивость фундамента к морозам

Известно, хорошим показателем для фундаментов глубокой закладки, является устойчивость к морозному пучению. Так называют процесс давления грунтовых вод на материал фундамента. Замерший грунт уже при нулевой температуре начинает расширяться и воздействовать на стенки фундамента, создавая в них трещины.

Рис.: Устойчивость фундамента к морозам

При повторном цикле оттаивания и замерзания, вода попадает через них в фундаментные блоки, вызывая так называемое морозное пучение фундамента. Подобные процессы исключены в фундаментах с глубоким уровнем закладки, поскольку они рассчитываются на уровень находящийся ниже отметки промерзания грунта.
