Конструкция свайного фундамента
При выборе основания для коттеджа важное значение имеет стоимость материалов, работ по его возведению. При сравнении ленточного фундамента, основания на винтовых, буронабивных сваях учитывается, как бюджет строительства, так и ремонтопригодность конструкции, сроки работ:. Габариты здания (м)
Габариты здания (м)
Лента МЗЛФ (опалубка)
2 дня, 49 000 рублей
Неделя, 90 000 рублей
14 дней, 95 тысяч
1,5 дня, 35 тысяч
5 дней, 58 тысяч
12 дней, 63 000 рублей
1 день, 14 000 рублей
3 дня, 26 000 рублей
6 дней, 28 тысяч
1,5 дня, 43 тысячи
4 дня, 72 000 рублей
10 дней, 78 000 рублей
1 день, 21 000 рублей
7 дней, 45 тысяч
Для сравнения мною взяты средние параметры элементов конструкций:
Внутренние стены не учитывались, ленточному основанию, буронабивным сваям потребуется 28 дней для набора прочности. Винтовые сваи готовы к монтажу стен на следующий день после обвязки ростверком. Транспортные расходы не одинаковы, поскольку, винты легко транспортируются на Газели, для заливки бетона потребуется заказ миксера либо доставка на объект песка, гравия, цемента, подключение бетономешалки. Винтовые сваи не требуют наличия в пятне застройки электроэнергии.
Отделы
Бухгалтерия
Бухгалтерия обладает всеми необходимыми сведениями о поступлении платежей от Клиентов за услуги, предоставляемые компанией ГлавФундамент (продажа винтовых свай, строительство фундаментов на винтовых сваях, экспресс-геология, проектирование фундаментов на винтовых сваях, гражданских и промышленных объектов). Каждый Клиент имеет возможность в оперативном порядке получить сведения о поступлении его платежа на счет организации. В задачи отдела также входит выставление счетов и закрывающих отчетный период документов.
Васильев Денис Александрович
Корпоративный отдел
Корпоративный отдел несет ответственность за выполнение договорных обязательств перед Партнерами по поставкам винтовых свай компании ГлавФундамент (количеству, номенклатуре, ассортименту, срокам и другим условиям поставок). Отдел оказывает помощь в работе с другими отделами и обособленными подразделениями компании, обеспечивая Партнеру маркетинговую, техническую и логистическую поддержку, своевременно осуществляет составление сметно-финансовых и других документов.
Руководитель корпоративного отдела
Копьев Евгений Сергеевич
Отдел кадров
Отдел кадров компании ГлавФундамент занимает ответственное положение в разработке планов организации в части обеспечения ее трудовыми ресурсами, осуществляя подбор, прием, официальное трудоустройство, адаптацию, учет и увольнение сотрудников.
В задачи отдела входит проведение работ по формированию и подготовке резерва кадров для назначения на соответствующие должности, консультирование вышестоящего руководства и руководителей подразделений по вопросам кадровой политики при разработке проектов, производстве винтовых свай, строительстве. Отделом производится оценка деятельности каждого из сотрудников организации.
Руководитель отдела кадров
Дубовик Эльвира Гизетдиновна
Отдел НИОКР
Отдел научно-исследовательских и опытно-конструкторских работ (НИОКР) занимается исследованиями характера совместной работы винтовых свай с грунтом, разработкой и внедрением инноваций в области свайного фундаментостроения.
Специалисты отдела создают технологические решения, позволяющие сокращать сроки работ и снижать их себестоимость, не нанося ущерб качеству.
В задачи отдела также входит организация научного сотрудничества с кафедрами строительных ВУЗов, занимающихся проблемами фундаментостроения, оказание консультационной и информационной помощи сотрудникам структурных подразделений компании.
Руководитель отдела НИОКР
Глазачев Антон Олегович
Отдел продаж
Отдел продаж – связующее звено между компанией и Клиентом, осуществляет процесс взаимодействия от первого контакта до окончания договорных отношений.
Отдел занимается консультацией, предварительным расчетом стоимости приобретаемых Клиентом винтовых свай, технической поддержкой, заключением договоров.
Руководитель отдела региональных продаж
Акатьев Сергей Николаевич
Отдел рекламы и PR
Отдел рекламы – структурное подразделение, перед которым стоят задачи по определению направления, планированию и организации рекламных компаний, а также разработке рекламных и информационных материалов.
Рекламный отдел компании ГлавФундамент осуществляет работу по рекламированию производимой продукции (винтовые сваи) и выполняемых услуг (устройство фундамента на винтовых сваях, проектирование и перепроектирование фундаментов и зданий/сооружений), ведут работу по заключению договоров на рекламирование продукции и/или услуг со сторонними организациями.
Для каких условий он подходит
Ленточные основания достаточно универсальны и подходят для строительства на большинстве участков.
Основные ограничения:
- Наличие высоко стоящих грунтовых вод.
- Слабая несущая способность грунта.
- Сложный состав грунта, чередование плотных и рыхлых слоев.
Кроме того, важным фактором является наличие сезонных подвижек грунта или т.н. морозного пучения. Оно обычно проявляется на глинистых грунтах, задерживающих влагу. В зимнее время вода замерзает и расширяется, выталкивая основание наружу.
Эти усилия неравномерны и отрицательно воздействуют на ленту, образуя трещины. При этом, на сухих грунтах лента ведет себя превосходно и никак не реагирует на низкие температуры.
Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
Типы и функции фундамента
Без фундамента сооружение любой конструкции невозможно
Ему уделяется особое внимание. Основные функции основания заключаются в следующем:
- отвечает за устойчивость и неподвижность строения;
- является главным элементом конструкции;
- защищает стены от влаги и значительных температурных перепадов;
- продлевает срок жизни сооружению;
- обладает теплозащитными функциями;
- предотвращает повреждения, связанные с колебаниями почвы;
- не дает возможности проникнуть внутрь насекомым и животным;
- не пропускает в дом вредные испарения, исходящие из почвы.
Чтобы не допустить ошибки при строительстве, необходимо разобраться, какие бывают типы фундаментов. Различают следующие варианты:
Виды
Описание
Монолитный плитный
Самый хороший по надежности. Для установки требуется бетонный раствор, который делается непосредственно в месте заливки с учетом особенностей грунта и индивидуального проекта строительства дома.
Мелкозаглубленный ленточный
Имеет вид ленты, изготовленной из бетона. Укладывается по периметру сооружения и в районе расположения несущих стен. Глубина варьируется от 15 до 20 см. Подходит под невысокие дома. Отличается оптимальным сочетанием цены и качества. Основной минус – нужно монтировать балки перекрытий и утеплять первый этаж.
Свайный
Производится двух типов: в виде железных винтовых конструкций и железобетонных забивных свай. Относится к категории бюджетных. Основная сфера применения – небольшие постройки, где не проживают постоянно люди. Речь идет о дачных домиках, гаражах, банях, навесах, сараях. Единственный минус – нужно сооружать балки перекрытий первого этажа, а также утеплять его и закрывать цоколь. Грызуны также могут проникнуть внутрь объекта.
Стоит отметить, что это единственный надежный вариант при возведении строений в болотистой местности и при наличии высоких грунтовых вод. В этом случае длина приспособления должна быть не менее 10 – 12 метров.
Свайно-ростверковый
Совокупность свайного и ленточного фундаментов. Состоит из бурозабивных конструкций из бетона, которые соединены между собой бетонным ростверком. Отличается надежностью и долгим сроком службы
На что обратить внимание? Специалисты рекомендуют монтировать балки перекрытий первого этажа, утеплить пол и установить защиту от грызунов.

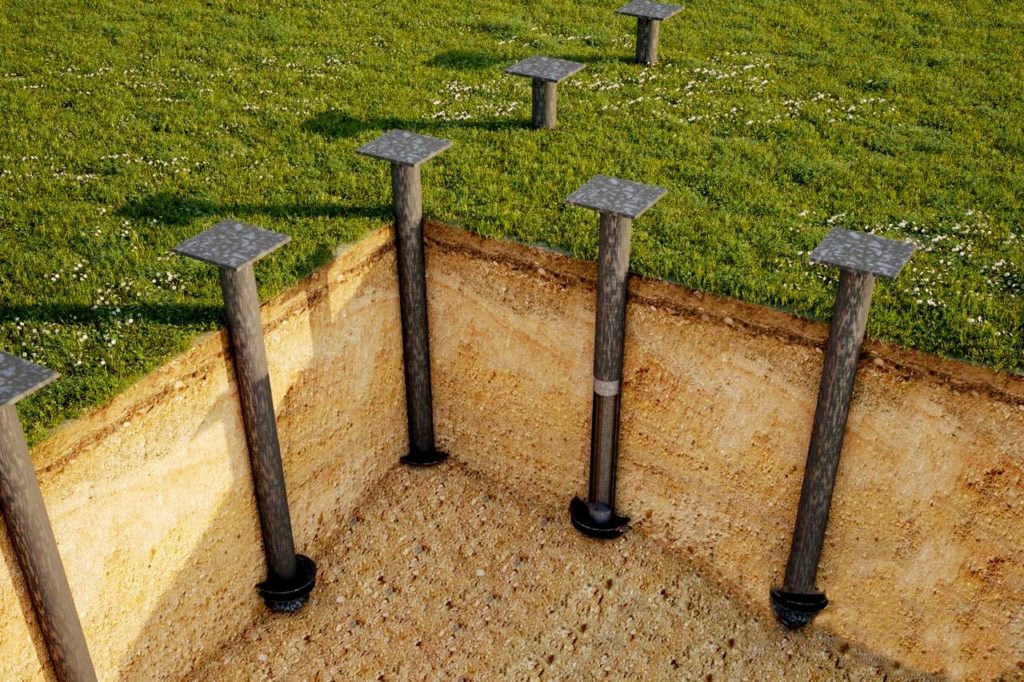

Фундамент на винтовых сваях
Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.
За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.
Ростверк
Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.
Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.
Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.
Устройство ростверка
1 критерий — этапы возведения
Забивные сваи
- Готовые железобетонные стержни доставляются на место стройки.
- Проводятся необходимые замеры и разметки.
- Погружаются в грунт специальной техникой.
- Стержни равняются по одному уровню.
Подробно изучить технологию возведения можно на нашем сайте.
Буронабивные сваи
Буронабивные и бурозаливные сваи схожи в технологии, единственное отличие – первый вид изготавливается с использованием специального оборудования, второй можно выполнить самостоятельно.
- С помощью бура делаются углубления до уровня промерзания почвы.
- В пробуренные скважины помещаются обсадные трубы (некоторые строители этот этап пропускают).
- Устройство бетонного основания («башмак»).
- В трубы (если их не используют, то в углубления) устанавливают каркас из армированных прутьев.
- Заливка бетонным раствором.
Далее производится обвязка ростверком, чтобы вся нагрузка от строения равномерно распределилась между стержнями.
Выводы:
- Для забивки свай потребуется меньше времени и рабочей силы, сам процесс намного проще, и не потребует особых человеческих усилий.
- Установка ж/б изделий возможна только с помощью сваебойного оборудования. Буронабивные сваи создаются без сложной техники.
↑ Свайный фундамент
Основание из свай – это система из вертикально установленных опор, которые погружены в плотные слои почвы. Расстояние до плотных слоёв различно, и зависит исключительно от геологических характеристик участка.
Свайный фундамент устанавливают в определённом порядке. Сваи размещают под самыми нагруженными участками будущего здания.
Свайное пространство рассчитывают так, чтобы вес сооружения равномерно распределился по всем опорным сваям.
После монтажа верхняя часть сваи обрезается либо наращивается до формирования ровной поверхности. После этого выполняется ростверк. Горизонтальный обвязочный пояс соединит верхушки свай, а также в единую систему сведёт нагрузки, распределяя их по всему свайному полю.
Ростверк становится основой для нулевого перекрытия. С нулевого перекрытия и начинается возведение здания. По способу производства у ростверка много общего с лентой. Принципиальное отличие – в точечном размещении опорных свай.
↑ Достоинства и недостатки свай
К преимуществам относят:
- Высокая направляющая способность.
- Возможно возведение свай на проблемных почвах.
- Слабое воздействие гидрогеологических условий на устойчивость фундамента.
- Нет необходимости готовить участок, можно работать на склонах или рельефных складках.
- Не нужны (практически) земляные работы.
Недостатки свай:
- Сложно или невозможно обустроить цокольную часть или подвальное помещение.
- Для вбивания свай нужна спецтехника, что усложняет работы и увеличивает цену строительства.
- С большой точностью вычислить глубину погружения каждой сваи очень сложно.
Особенность свай заключается в возможности их устанавливать на влажных болотистых почвах. Поэтому именно свайное основание используют при возведении домов в районах с высоким уровнем грунтовых вод. Свайное основание, установленное профессионалами, полностью убирает проблемы с неустойчивостью почвы и создаёт долговечный и надёжный фундамент.
↑ Разновидности свайного основания
Фундамент из свай — общее название для большой группы фундамента разного типа. Различаются они опорами и методом погружения в слои земли.
Разновидности
- Забивные свайные опоры . Используются железобетонные готовые стержни. С помощью спецтехники они забиваются в землю. Считается, что забивные сваи – это наиболее надёжный вариант. Недостаток – если рядом расположены постройки, то спецтехникой сложно работать.
- Буронабивные сваи . Эти опоры практически изготавливают на строительной площадке. В подготовленную скважину заливается бетон. В итоге образуется вертикально стоящий опорный стержень. Сваи можно создавать самостоятельно. Тупой конец буронабивной сваи увеличивает прочность основания и понижает риски осадки.
- Винтовые сваи . Данный вид фундамента активно применяется не так давно. Достоинство винтовых свай – их можно монтировать вручную, а установочные работы можно проводить и возле рядом построенных зданий. Винтовая свая – это с заострённым концом стальная труба. На конце трубы на дистанции друг от друга приварены лопасти. Ввинчиваются в землю сваи по принципу вкручивания шурупа. С помощью рычага винт-свая завинчивается на требуемую глубину.
↑ Когда применяют сваи?
Свайный фундамент предназначен для использования в рыхлых, влажных и сыпучих почвах. Сваи — это наиболее оптимальный и часто единственный вариант в заболоченных местностях, в районах, где неустойчивые и рыхлые грунты.
Сваям можно передавать нагрузки на значительные глубины, миновав не очень плотные и не слишком устойчивые поверхностные слои.
Информация! Свайные опоры отлично зарекомендовали себя на участках, где часто наблюдается перепад температур.
Эта характеристика выделяет сваи среди остальных типов основания здания.
Какой фундамент лучше для деревянного дома из бревна
Выбор типа опорных конструкций — важный этап при проектировании здания. Ошибка или невнимательность может привести к плачевным последствиям.
При отборе необходимо учесть одновременное воздействие множества факторов. Далее рассмотрено, какой лучше выбрать фундамент для дома из бревна.
Особенности материала
Здесь нет необходимости рассматривать все характеристики бревен.
Для фундамента достаточно определить массу и устойчивость к деформациям.
Исходя из этих критериев, строительство деревянного дома имеет следующие преимущества:
Масса. Благодаря невысокой плотности (в среднем 500-600 кг/м3 в зависимости от вида древесины и ее влажности) стены из бревна весят намного меньше кирпичных или пенобетонных. Для сравнения можно привести показатели для некоторых материалов. Кирпич керамический полнотелый — 1800 кг/м3, керамзитобетон — 1000-1800 кг/м3, пенобетон — 700-900 кг/м3. Чем легче стены дома, тем меньшая нагрузка придется на фундамент, поэтому потребуется меньшее его сечение и армирование, что позволяет существенно сэкономить. Иногда смета на возведение фундамента достигает до 30% стоимости всего дома, поэтому любое удешевление конструкции становиться существенным.
Теплопроводность. Древесина — теплый материал. Для различных пород показатели разняться, но в среднем они в три раза лучше, чем у керамического кирпича. Для обеспечения нормального сопротивления теплопередаче наружных стен из бревна для большинства климатических районов будет достаточно элементов диаметром 30 см. для сравнения, при строительстве дома из кирпича требуется толщина стены 64 см (без применения теплоизоляционных материалов). Если здесь же учесть плотность этих материалов, то масса отличается в 6-7 раз не в пользу керамики. Чтобы фундамент стоил дешевле и был прост в изготовлении, лучше выбирать более легкие несущие конструкции.
Устойчивость к деформациям. Стены деревянного здания отличаются способностью к небольшим деформациям без разрушения. Это означает, что при неравномерных усадках основания, которых так боятся дома из кирпича и бетона, трещины не появляются
Важно, что здесь учтены лишь небольшие подвижки фундамента. Существенные смещения могут быть опасны и для строения из бревна
Большая длина элементов
При изготовлении стен из мелкоштучных изделий нельзя гарантировать целостность конструкции. Возможны такие нарушения как «пустошовка» (отсутствие в швах кладки раствора) или плохое качество смеси для соединения элементов. При строительстве из бревна можно не беспокоиться о целостности ряда. Большая длина деревянного материала позволяет стенам дома лучше сопротивляться усадкам грунта основания и фундамента, делая строение более надежным.
Все эти факторы позволяют иметь широкий выбор при ответе на вопрос, какой фундамент лучше для дома из бревна.
Выбор типа опорной конструкции
Перед началом проектирования фундамента потребуется следующая информация:
- тип грунта на участке;
- расположение грунтовых вод;
- нагрузка от вышележащих конструкций (зависит от этажности дома).
Чтобы определить, какой грунт залегает на участке строительства и где располагаются грунтовые воды, потребуется провести геологические изыскания. При самостоятельном выполнении работ рассматривают два метода:
- Отрывка шурфов. Откапывание в нескольких точках участка ям, глубина которых на 50 см ниже предполагаемой отметки подошвы фундамента. Анализ состава почвы проводится визуально, обосновываясь на виде стенок шурфа. Тип опорной конструкции выбирают предварительно в зависимости от нагрузки, назначают ориентировочную глубину заложения и проводят исследования. Если характеристики грунта хуже, чем предполагалось, исходные данные меняют.
- Самостоятельное бурение. Для этого потребуется ручной бур. Качество почвы определяют по грунту на лопастях.
Совет! Для создания полной картины выбирают несколько точек для исследования в разных местах. Одна из них обязательно должна располагаться в нижней точке участка.
Понять, как выглядят основания, относящиеся к разным типам, поможет ГОСТ «Грунты. Классификация». При отрывке или бурении также определяют водонасыщенность почвы и расположение уровня грунтовых вод (УГВ).
