Пропала фаза
А что делать, если все автоматы в щитке включены, а света дома все равно нет? Бывают и такие случаи.
Первым делом берете индикаторную отвертку и проверяете ею напряжение, начиная от главного ввода и далее по цепочке. Как на верхних клеммах, так и на нижних.
Явно где-то отгорел или пропал контакт. Находите неисправный выключатель, к которому напряжение подходит, но не выходит и меняете его.
Если у вас какой-то праздник, день рождения, на дворе вечер и бежать в магазин уже поздно, то в качестве временного решения можно отсоединить отходящий провод от неисправного автомата и подключить его к другому.
Ошибка!
Только не подключайте его к автомату большего номинала.
Например, у вас сгорел автомат.выкл. Iном=10А на освещение (сечение кабеля 1,5мм2), а вы его решили временно переключить на автомат от эл.плиты с током в 32А.
Задумайтесь на минутку, сгорел то он не просто так, значит изначально для этого была какая-то причина? Подсоединив провода столь малого сечения на автомат в 32А вы запросто можете спалить квартиру, устроив пожар в электропроводке.
Даже в качестве времянки не прибегайте к подобным “лайфхакам”.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Повреждение питающего шнура, штепсельной вилки

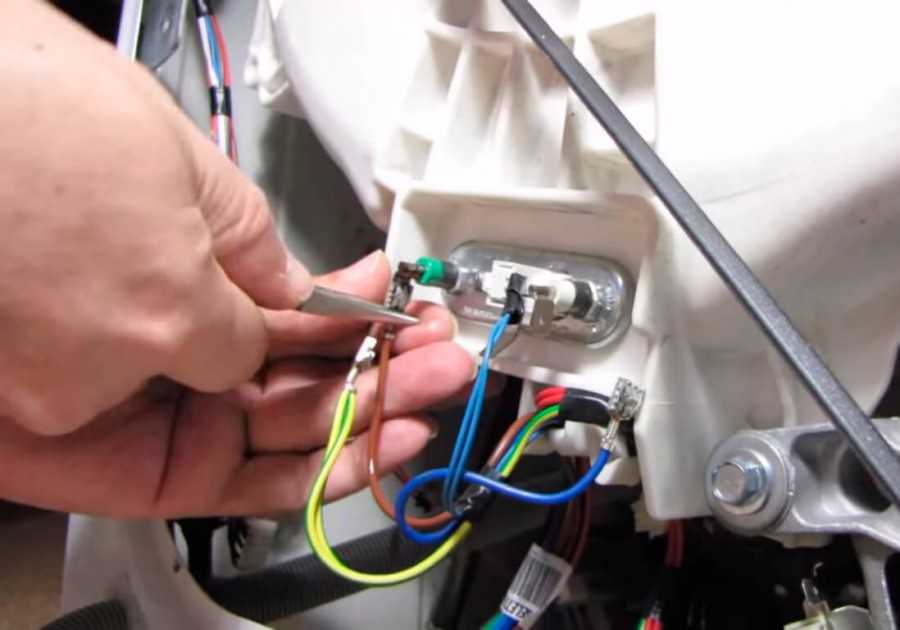

Диагностика всегда начинается с электропровода и вилки. При эксплуатации шнур подвержен механическому воздействию: натягивается, перехлёстывается, пережимается. В результате повреждения штепсельная вилка и электророзетка плохо контактируют.
Провод на повреждения проверяют мультиметром. Замена силового шнура происходит следующим образом:
необходимо обесточить стиральную машину, закрыть входной вентиль;
с помощью шланга обеспечить слив воды (переворачивать стиралку категорически запрещается);
винты, расположенные по периметру открутить, убрать панель;
вынуть из корпуса сетевой фильтр, выкрутив винт;
прижать защелки, убрать пластмассовый стопор, выдавив его наружу;
электропровод сместить внутрь и вбок, получив тем самым доступ к фильтру и обесточить его;
осторожно вытащить сетевой шнур из машины;
Для того чтобы установить новый шнур, нужно выполнить эти действия в обратном порядке.
Короткое замыкание: причины
Постоянно выбивает пробку автомат – проверьте наличие мокрых пятен на потолке. Старая проводка обычно имеет нарушенную изоляцию, через мокрый бетон идут утечки. Мелкие неполадки вызывают мигание светодиодных лампочек (потолка), тяжелые ситуации сопровождаются перегоранием предохранителей распределительного щитка. Подобные ситуации – причина установить автоматические выключатели многоразового действия. Фактически присутствует шанс при выключенном оборудовании получить короткое замыкание, допустим:
Вода соседей залила розетку
Типичный потоп
Хватит небольшой толщины влажного мостика, чтобы потёк ток. Посыплются искры, возникают шумовые эффекты, люди видят голубое свечение, языки, напоминающие молнию. Ситуация, во-первых, опасна, во-вторых, провоцирует отключение света. Дифференциальный автомат защиты сработал бы сразу. Почуяв беду, отрубите электричество, пока люди живы, потом нужно терпеливо ждать, высыхания влаги.
Следует долгий период сушки. Оцените готовность проводки, руководствуясь индикаторной помощью указанных выше светодиодных ламп: есть утечка, свет моргает. Полная сушка продолжается несколько дней. Приятная новость: повреждения изоляции проводов отсутствуют, хватит разобрать розетку, просушить феном, ветродувкой (чутким присмотром исключая возникновение пожара, порчи имущества), собрать.

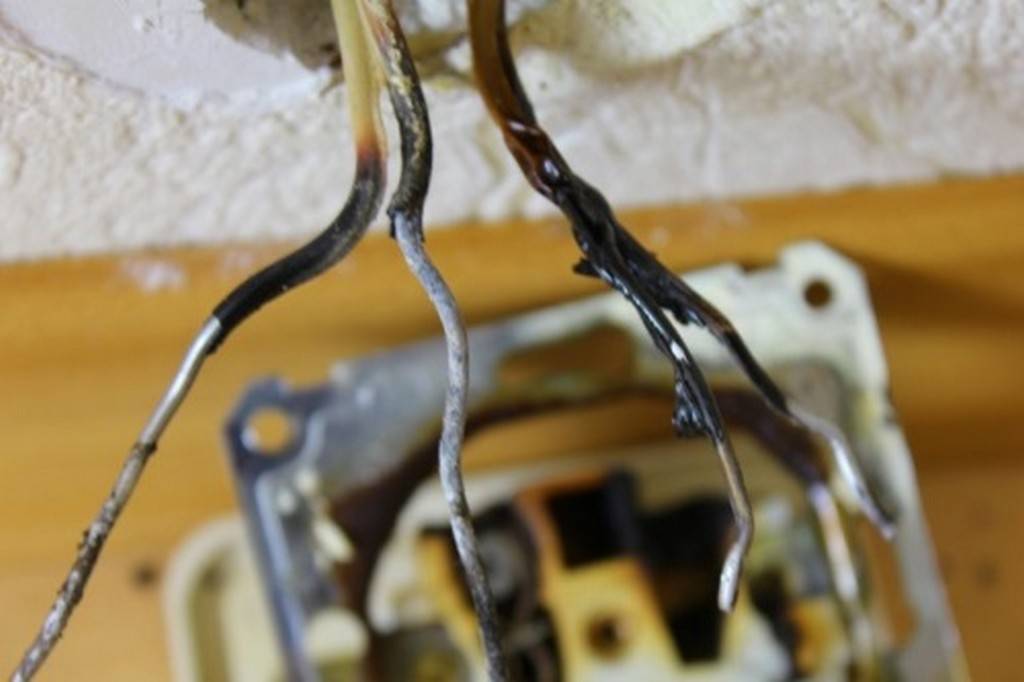

Оплавилась изоляция
Наихудший вариант. Пробки, автоматы защиты ставят, пытаясь избежать экстренных ситуаций. По задумке температура изоляции не должна чрезмерно подниматься, асы, подобные А. Земскову, рекомендуют недогружать домашнюю сеть на 10-20% (в худшем случае). Гарантированно пресечем ситуацию, когда внутри стены оплавился кабель, токонесущую жилу замкнуло на землю.
Электропитание квартиры вырубается, начинается поиск проблемного места. Если в щитке квартира разбита на линии, процесс сильно упрощается. Нужно вырубать поочередно автоматы, потом фазу звонить на общую шину нулевого провода: где пищит, там спалило. Потрудитесь перед процедурой повынимать штекеры из розеток, лампочки накала следует выкрутить.

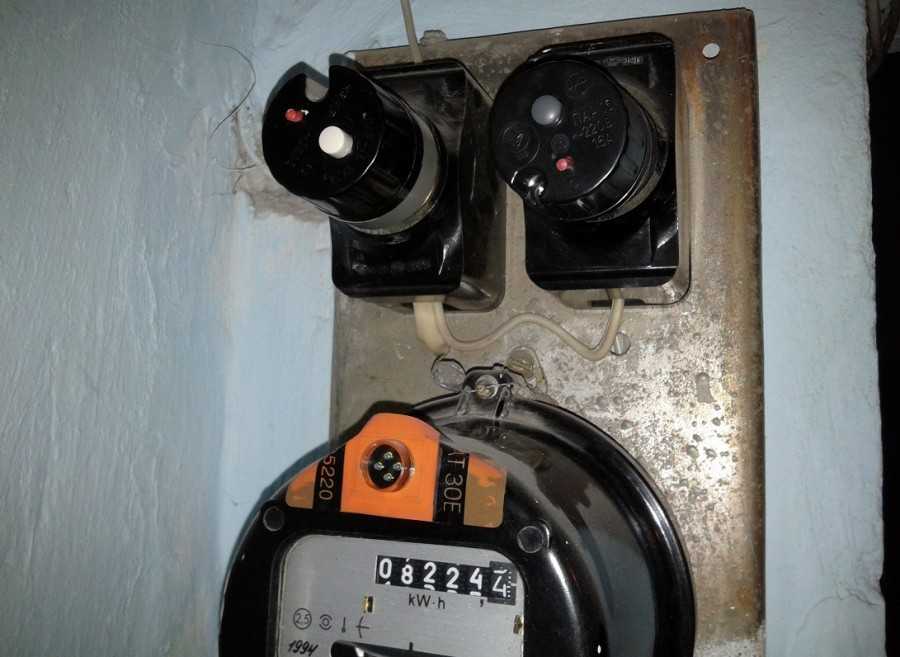

Подписанные пробки подъездного щитка
Плюс ситуации – устройства защиты надписаны (см. рисунок), понятно направление поиска. Больше ветвей в квартире, проще локализовать неисправность. Теперь тяжелый случай опишем: пробки стоят. Розетка звонится тестером (электричества выключено, понятное дело), где пищит, там пробой. Пользуйтесь активно удлинителями, поможет вынести заданную точку поближе.
Исследуем распределительные коробки (круглое отверстие близ потолка), отключаем провода. Звоним (выключатели вырублены) каждую пару, не пищит – пробуем подать энергию. О ремонте проводки ниже поговорим. Аналогично тестируем освещение через патроны: при вырубленных пробках, выключателях короткое замыкание отсутствует.
Сгорел прибор
Случается, замыкание произошло внутри бытовой техники. Если микроволновка выбивает пробки, отключите от цепи, попробуйте протестировать блок питания. Проще начать вилкой: 90% шанс, на входе стоит конденсаторный фильтр для развязки по постоянному току. Начинаем звонить, везде предвидится сопротивление изоляции (три клеммы, фаза, нуль, земля). Факт очевиден, корпус изолируется от прочей линии, заранее неизвестно, на котором из двух штырей фаза.
Если фиксируется пробой, неисправность найдена внутри прибора. Сложно купить сейчас оборудование, лишенное входного фильтра, догма выполняется часто. Паяльники, настольные лампы, камины имеют сопротивление 30 – 500 Ом. Не должно вызвать срабатывание защиты (ток до 7А).
Подключенные электроприборы
Дети замкнули проводку
Редко становятся причиной дети. Строго говоря, при возникновении нештатной ситуации в первую очередь нужно проверить, что делают, где находятся. Во вторую очередь исследуется детская. По правилам розетки там ставятся со шторками. Поэтому легко заметить неполадки. Смотрим, не решился ли кто-то поиграть с сетями электроснабжения.
Что нужно знать заранее
Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.
Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

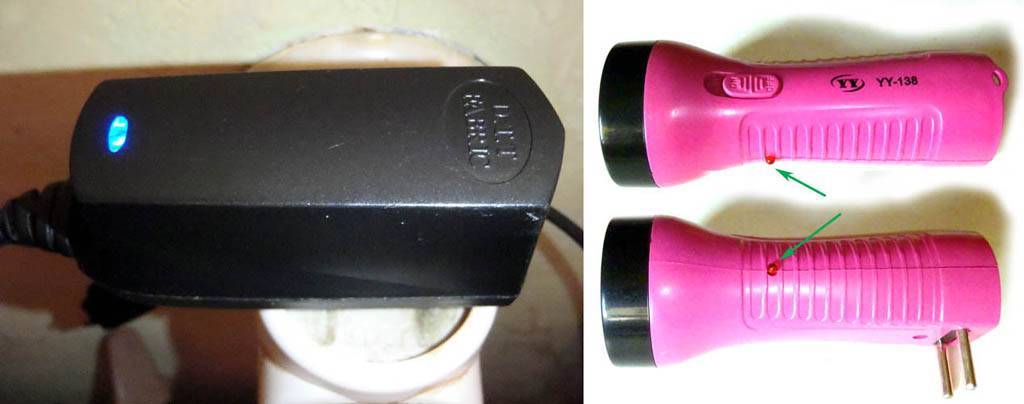

Подручные средства для проверки наличия напряжения в розетках
Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.
ВЩ и ЩА
Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).
Вводные щиты и щит автоматики в квартире
В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.
Неисправность электропроводки
В большинстве случаев стиральная машина выбивает автомат по причине нарушений в работе электропроводки:
- УЗО или автомат выполнены некачественно, имеют небольшую емкость или неправильно настроены. Эта причина встречается чаще всего. Электричество может отключаться даже при сливе воды.
- На электрический счетчик оказывается чрезмерная нагрузка. Перед тем, как включать стиральную машину в розетку, рекомендуется выключить другую мощную бытовую технику, к примеру, микроволновку.
- Неисправная электропроводка или сама розетка. Чтобы убедиться, что причина именно в этом, необходимо подключить к сети прибор, который имеет одинаковую со стиральной машинкой мощность. Если автоматы все равно выбивает, значит, проводка неисправна.

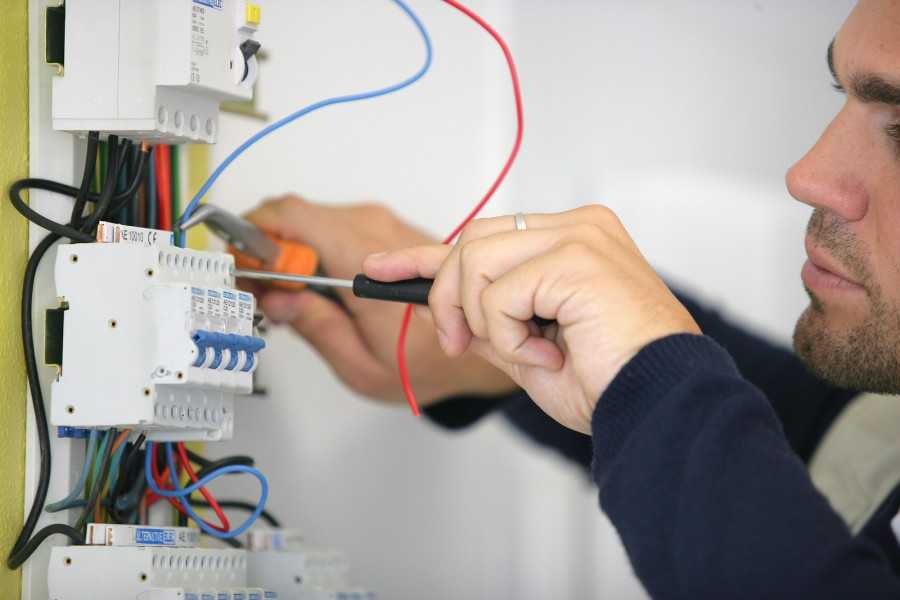

Будет лучше, если поиском проблемы и заменой проводки займутся специалисты.
Ремонт розетки
Чтобы стиральная машина Бош, LG или любой другой модели работала все время, необходимо заранее позаботиться о качественной системе электропроводки. Есть несколько рекомендаций:
- Желательно, чтобы в процессе использовался кабель 3 на 2.5 с небольшим запасом.
- Если устройство находится в помещении с повышенным уровнем влажности, например, в ванной, розетка должна быть надежно защищена от попадания в нее воды.
- Если есть возможность, лучше поставить отдельный автомат на каждую комнату или к стиральной машине.
Порядок действий при отсутствии напряжения
Ниже вам предлагается ответ на вопрос “выбило пробки в квартире, как включить свет”. В первую очередь необходимо выяснить, почему выбивают пробки на счетчике. Сам электросчетчик находится в щитке, который находится как правило на входе. Если у вас в счетчике стоят пробки с плавким предохранителем, то просто посмотрев на них причину не выяснишь, также как и не поймешь: сработало защитное устройство или нет.

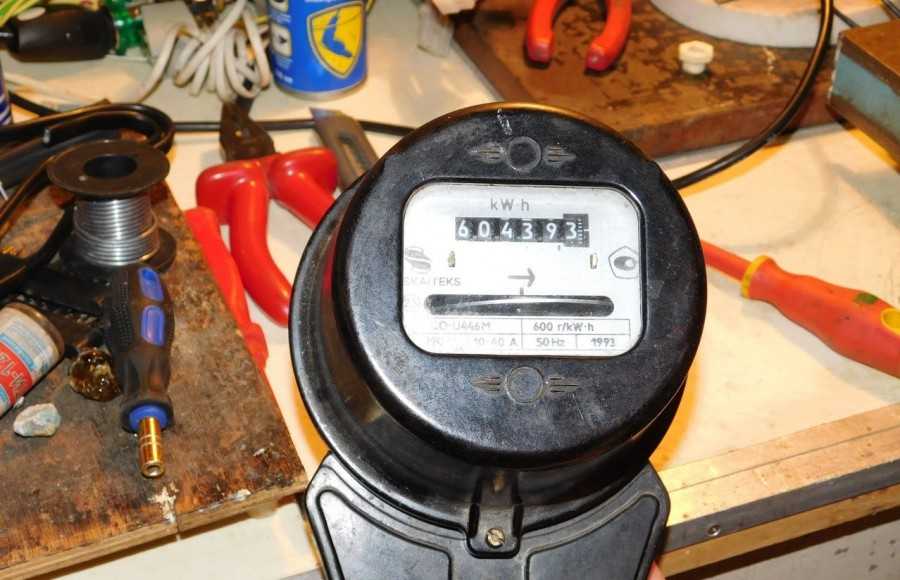

Хорошо, что в счетчиках нескольких последних поколений предусмотрен специальный индикатор присутствия/отсутствия входного напряжения. Если он светится, значит к вашему счетчику электричество подается, проблемы возникли после него, в самой квартире либо сработали защитные устройства на самом счетчике электроэнергии.
Далее приведем пошаговую инструкцию, помогающую решить проблему выбитых пробок в полном объеме:
Шаг — 1
Выбило пробки в квартире, как включить. Сначала от сети отключаются все электроприборы. Затем подходим к щитку. Если там автомат – возвращаем тумблер в положение “ВКЛ” или “ON”. Если там кнопка – нажимаем кнопку. Если там пробка с плавким предохранителем – выкручиваете ее, заменяете предохранитель и вкручиваете.
Если после этих действий пробки не выбивает, значит среди ваших электроприборов есть тот, который и создает проблему.
Шаг — 2
Если проблемы создает один из электроприборов, следует выяснить какой именно. Скорее всего он либо неправильно работает, либо случилось короткое замыкание. Поэтому сначала осматриваем все розетки, к которым было что-то подключено в момент выбивания пробок.
Осматриваем их на предмет короткого замыкания. Если явных следов КЗ не выявлено, следует переходить к подключению всех электроприборов в сеть в порядке очереди.
Для этого подключаем к розетке например электрочайник. Если пробки не выбило, то подключаем еще что-нибудь следующее и так далее. При подключении очередного прибора немного ждем, потом подключаем следующий.
Если при очередном подключении, например холодильника, пробки выбило, то берем и подключаем к этой же розетке другой электроприбор. Если в этом случае все нормально, то виноват холодильник: либо он дает на электропроводку чрезмерную нагрузку, либо он неправильно работает
Шаг — 3
Бывает и так, что все приборы подключены, а автоматы все-равно срабатывают с завидной постоянностью, то причина такого поведения – перегрузка электросети. Это решается заменой используемых автоматов на автомат более высокого номинала, а также в случае плохого состояния электропроводки – ее заменой.
Не забывайте о том, что во влажных местах причиной выбивания пробок может стать скопление влаги.
Пользуясь вышеприведенными советами, вы всегда будете знать что делать, если выбило пробки. Самое главное – никогда не забывайте о технике безопасности. Электричество это не шутки, здесь небрежность непростительна.
Выбило пробки — основные причины
Существует три основных причины, по которым выбивает пробки
- короткое замыкание — моментальная перегрузка;
- превышение номинальной нагрузки;
- неисправность самого прибора.

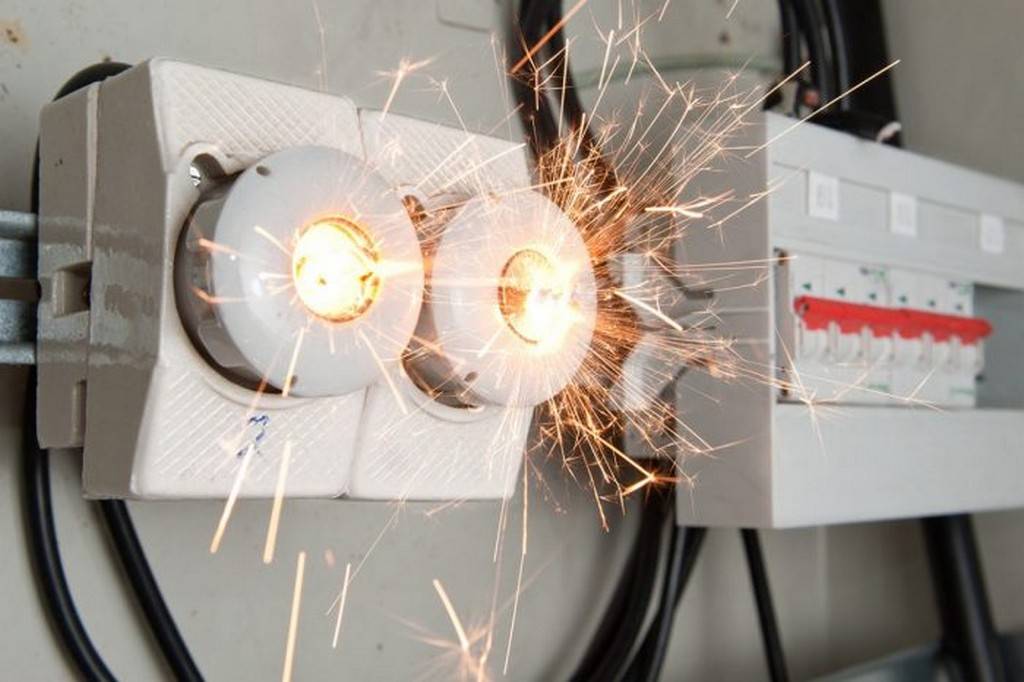

Короткое замыкание
Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .
Короткое замыкание
Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.
От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.
Превышение номинальной нагрузки
Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.
Превышение номинальной нагрузки
Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.
Неисправность оборудования
Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.
Неопознанные причины
Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.
Перегрузка сети
Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.
Какие лучше использовать провода для проводки в квартире или доме, читайте тут.
Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.
Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.
Почему срабатывает защита
Существует всего три причины, почему может выбить пробку:
- Короткое замыкание;
- Превышение нагрузки;
- Поломка самого устройства.
Самая опасная причина – это замыкание, спровоцировать которое могут ослабленная или оплавленная изоляционная оболочка проводов, попадание в них воды, сгоревший электроприбор.
При подобном исходе в сети возникает резкий скачок тока, проводка нагревается, а напряжение быстро падает, а пробки улавливают чрезвычайную ситуацию и автоматически обесточивают сеть. В противном случае возникнет пожар или перегорание проводки.
Если часто выбивает пробки в счетчике без печальных последствий, то причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, Вы рискуете превысить допустимый номинал, который у автомата составляет 16 ампер, а у одной пробки – не более 2,5кВт.
Нечасто выбитая пробка сигнализирует о своей неисправности, ведь, как и любое устройство, она может просто выйти из строя и отключаться ложно. Также внезапная поломка крупного бытового прибора провоцирует срабатывание защитного механизма.
Подбираем защитное устройство
Неправильно рассчитанное устройство защиты может привести к плачевным результатам. Это может быть регулярное отключение автомата или, что хуже, произойдет возгорание проводки. Что приведет к пожару в помещении.
В старых постройках электропроводка выполнялась алюминиевыми проводами и часто прокладывалась открытым способом. Сейчас применение алюминиевых проводников для обеспечения электроэнергией домов или квартир запрещено.
Для этих целей используют медные проводники. Существующую проводку меняют редко. Поэтому и подбор средств защиты производят по сечению проложенных проводников.
Для этого:
- По таблице подбирают подходящий автомат по току. Но он должен быть равен или меньше допустимого тока проводника;
- Рекомендуется одновременно распределить нагрузку на группы. Защитить их самостоятельными приборами;
- Общий автомат должен иметь значение тока больше, чем у других, а остальные меньшее. Что гарантирует защиту от перегрузок.
Подбор устройства отключения должен производиться, исходя из конкретных условий. От правильно рассчитанного и подобранного устройства зависит сохранность бытовых приборов, безопасность проживающих в доме людей и пожаробезопасность.
Способы устранения неисправности
Для начала нужно определить причину того, почему выбивают пробки на счетчике. В любом помещении будь то квартира, дом или гараж имеется счётчик, находящийся в щитке (миниатюрное распределительное устройство). Если установленная именно пробка с плавкой вставкой, то по её внешнему виду не скажешь выбила она или нет. Для того чтобы быстро определить подано напряжение или нет, на счётчике, а точнее, на современном электронном его типе, имеются индикаторы, показывающие наличие входного напряжения, с надписью «Сеть». Если он светится, значит напряжение к потребителю подано и нужно проверить отходящие устройства защиты.

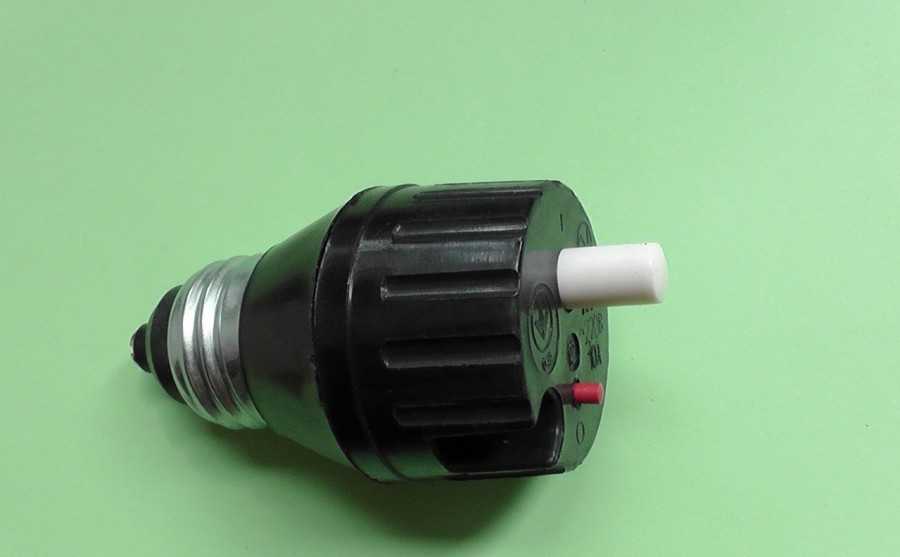

Выбитый автомат легко взводится, а вот проверит перегорела плавкая вставка или нет можно двумя способами:
- Установкой нового предохранителя и соответственно плавкой вставки в нём.
- С помощью любого мультиметра в режиме омметра или же пробника цепи.
Если дотронуться до выходов один, который находится по центру, а другой подсоединен к цоколю, то должен светится индикатор, указывающий на наличие цепи.
После выяснения, что произошло срабатывание (выбивание) защитного механизма автомата рекомендуется произвести повторное включение, но сделать это только один раз. То есть установить новую плавкую вставку или нажать кнопку на механизме взвода её в рабочее положение. Перед тем как включить нужно обязательно обойти всё помещение (дом, квартиру, участок) и произвести визуальный осмотр. Если ситуация повторилась и не включается пробка, значит, неисправность на отходящей линии, а точнее, в цепи самого потребителя.
Чтобы выяснить локализацию аварии необходимо понять, что вызвало превышение тока в цепи. Для того чтобы узнать в чём дело, нужно попробовать подать напряжение без нагрузки, то есть отключив из розеток все электроприборы и поставив выключатели освещения в отключенное положение. В случае, если и после этого в частном доме или квартире пробки выбивают без нагрузки, то проблема в электропроводке. Чаще всего это короткое замыкание, характеризуется оно искрами, дымом и наличием запаха плавящейся изоляции. О том, что делать, если в квартире пахнет проводкой, мы рассказали в отдельной статье.
Если при выключении всех бытовых приборов из розеток пробка не выбивает. Значит, причина в коротком замыкании или неправильной работе прибора
Сразу нужно обратить внимание на розетку, в которую происходило подключение, нет ли там явных признаков короткого замыкания, а уже потом произвести поочередное включение всех электроприборов. Когда включаешь плиту в розетку нужно обязательно убедиться, что их параметры согласованы, иначе рано или поздно это приведёт к нагреву, ухудшению изоляции и короткому замыканию в квартире
В случае, если всё по-прежнему заработало и срабатывание защиты происходит регулярно (постоянно), то причина этому может быть связана с увеличением суммарной нагрузки в цепи потребителя и неправильный выбор номинала защит.
На кухне, в ванной выбивание пробок может быть из-за влаги, так как вода является проводником тока и соответственно может вызвать замыкание между двумя разными потенциалами.
Причины, по которым выбивает автоматический выключатель
Таких факторов может быть несколько, подробно разберемся с каждым из них.
Превышена допустимая нагрузка
Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.
Существует два способа решить эту проблему:
- Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
- Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).
Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель
Произошло короткое замыкание
Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.
Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.
Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.
Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.
Короткое замыкание в электропроводке
Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.
При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть
Вышел из строя автоматический выключатель
Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.
Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.
