Выбор подходящего провода
Специалисты из организаций, которые обслуживают линии электропередачи часто в целях экономии или из-за каких-то личных предпочтений используют не самые подходящие провода. Это могут быть или изолированные, но не предназначенные для ввода кабеля, или неизолированные, те, что идут магистральными линиями по столбам.
Важно помнить, что если для замены вводного кабеля использовали оголенный провод, то его следует надежно и качественно прокладывать, ведь при сильных ветрах такие провода могут замкнуть. Также может быть так, что на участок заедет грузовой автомобиль, и при разгрузке может задеть провода, что приведет к поражению электрическим током
Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом. В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля.
Исходя из вышесказанного, необходимо использовать для прокладки ввода к дому от столба специально предназначенный провод. Для такой работы идеально подойдет СИП, потому что он является самонесущим изолированным проводником. Он не имеет тех недостатков, которые имеют остальные провода. О том, как подключить провод СИП к дому, мы рассказали в отдельной статье.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
Натяжитель бандажной ленты
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Способы организации проводки внутри дома
Существует несколько вариантов выполнения внутренней проводки.
Соединение разных кабелей внутри
Сварка провода
СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.
Соединение различных проводников арматурой
Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.
Через дифавтомат
Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.
Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.
Правила, которые необходимо учитывать при установке
Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.
Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.
Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.
Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.
Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.
Цена на замену провода от столба к дому зависит от следующих факторов:
- количество, а также тип опор;
- расстояние к дому от столба;
- марка и сечение кабеля.
При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.
О том, как производится прокладка кабеля от столба к дому, показывается на видео:
Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!
Похожие материалы:
- Как провести электричество на участок
- Как заменить вводной кабель
- Как заключить договор на электроснабжение
- Как установить электрический столб
Подготовительные мероприятия перед проведением света в жилищную постройку
Процедуру начинают с составления схемы расположения питающих линий.
Для этого используют такие способы:
- чертеж на бумаге с помощью карандаша;
- специальные компьютерные системы.
Предварительно составляют план дома и вспомогательных построек.
Выбор кабеля
Перед покупкой проводов вычисляют расчетную мощность, которую потом делят на напряжение.
Полученную силу тока используют при подборе сечения по таблице:
| Сечение, мм² | Сила тока, А | |||||
| Открытая укладка | Укладка в 1 трубе | |||||
| 2 1-жильных | 3 1-жильных | 4 1-жильных | 1 2-жильного | 1 3-жильного | ||
| 2 | 21 | 19 | 18 | 15 | 17 | 14 |
| 2,5 | 24 | 20 | 19 | 19 | 19 | 16 |
| 3 | 27 | 24 | 22 | 21 | 22 | 18 |
| 4 | 32 | 28 | 28 | 23 | 25 | 21 |
| 5 | 36 | 32 | 30 | 27 | 28 | 24 |
| 6 | 39 | 36 | 32 | 30 | 31 | 26 |
| 8 | 46 | 43 | 40 | 37 | 38 | 32 |
| 10 | 60 | 50 | 57 | 39 | 42 | 38 |
| 16 | 75 | 60 | 60 | 55 | 60 | 55 |
| 25 | 105 | 85 | 80 | 70 | 75 | 65 |
| 35 | 130 | 100 | 95 | 85 | 95 | 75 |
| 50 | 165 | 140 | 130 | 120 | 125 | 105 |
| 70 | 210 | 175 | 165 | 140 | 150 | 135 |
| 95 | 255 | 215 | 200 | 175 | 190 | 165 |
| 120 | 295 | 245 | 220 | 200 | 230 | 190 |
| 150 | 340 | 275 | 255 | — | — | — |
| 185 | 390 | — | — | — | — | — |
| 240 | 465 | — | — | — | — | — |
| 300 | 535 | — | — | — | — | — |
| 400 | 645 | — | — | — | — | — |
Определение расчетных нагрузок
После составления чертежа приступают к вычислениям. При расчете нагрузки учитывают энергопотребление всех устройств, включая средства освещения. Снизить вероятность перегрузки сети помогает разбивка потребителей на группы. Их формируют с учетом вида оборудования и места его установки. К полученному при расчете нагрузок числу добавляют запас.
Необходимые материалы и инструменты
Для монтажа дачной электропроводки потребуются:
ножницы для резки кабелей;
- набор отверток;
- пассатижи;
- болгарка;
- молоток, зубило;
- нож;
- шпатель;
- рулетка;
- кабели нужного сечения;
- розетки, выключатели;
- приборы учета;
- защитные автоматы, УЗО;
- распределительные коробки;
- крепежные элементы;
- подрозетники.
Монтаж кабеля от столба к дому
Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб. Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.
Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.
Правила монтажа СИП кабеля от столба к дому
Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.
Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.
На опоре устанавливают бандажный крюк, а на стене дома монтируют настенный крюк. Устанавливают анкерные зажимы, вручную натягивают кабель и фиксируют его в натянутом положении.
Расчет потребляемой мощности
Хватит ли 15 кВт? Такой вопрос должен беспокоить владельцев. Рассчитывается максимальная потребность просто: суммируется мощность всей бытовой техники (чайника, утюга, миксера, микроволновой печи, варочной поверхности, фена, телевизоров и компьютеров), котлов, водогрейных агрегатов, теплых полов, освещения. Чтобы оценить реальную мощностную потребность специалисты рекомендуют применять понижающий коэффициент 0,7. Вероятность одновременного включения всех электроприборов мала. В этом случае переплачивать за дополнительный энергетический ресурс не имеет смысла. Как правило, для помещений площадью 100 м2 мощности 15 кВт хватает. Если для жизнеобеспечения нужно больше электроэнергии – придется раскошелиться. Фокус с разделением участка на части не удастся: собственник имеет право пользоваться льготой один раз за три года.
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.
Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.
Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Подключение электричества – с чего начать?
Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.
Оформление разрешения на работы и выдача технического условия
Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:
- ксерокопия паспорта и индикационного кода владельца дома;
- ксерокопия правоустанавливающего документа на объект;
- инвентаризационное дело по данному адресу;
- план участка.
В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.
После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.
Особенности процесса подключения от столба после выдачи технического условия
В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.
Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.
После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.
Требования к электрооборудованию
Устройства, используемые для электрификации участка, должны соответствовать нормам безопасности.
К счетчикам
Технические средства учета электроэнергии, устанавливаемые на дачных участках, должны соответствовать ГОСТ 6570-96. Сила тока счетчика для жилых помещений составляет 30 А, класс точности — 2. Эти требования учитывают при покупке прибора. Для частных домов и коттеджей предназначены устройства на 50 А. Важным критерием считается фазность электрической сети.
К ВРУ
Устройство представляет собой щит с набором оборудования, необходимого для управления электросетями, защиты от скачков напряжения и повышенных нагрузок. ВРУ включает вводный кабель, системы аварийного отключения, УЗО, заземление.
Подсоединяемый к щитку провод закрывают гофрированной трубой. Кабель выбирают с учетом требований к фазности, мощности, защищенности от влаги. Автоматы, УЗО и другие компоненты выбирают в соответствии с предполагаемой нагрузкой. Элементы щита не должны взаимодействовать с металлическими частями дома.
Ввод кабеля в деревянный дом – правила безопасности
Непосредственно в дом, опять же, согласно ПУЭ, кабель должен быть введен, соблюдая определенные требовании, поскольку отрезок между распределительным щитком и местом ввода в дом – самый сложный и ответственный.
Причиной тому служит то, что этот участок никак и ничем не защищен от бросков напряжения, короткого замыкания и прочих нештатных ситуаций на электролинии, ведь защита общей (скажем, поселковой) электросети может отсутствовать или срабатывать с запозданием (на распределительной подстанции), а до защитных устройств в доме кабель еще не дошел. Поэтому, для защиты собственно жилища от «электронеприятностей», следует воспользоваться следующими рекомендациями.
- Используйте кабель с изоляцией, обозначенной аббревиатурой «нг» — не горючая, или изоляцией, затрудняющей горение (например, ВВГнг). Внимательно смотрите на буквенные обозначения на самом кабеле и на сертификаты к нему.
- Проследите, чтобы данный участок был максимально защищен. Для этого, обычно, используют или толстостенную стальную трубу – весь провод на данном участке убирается в трубу.
- Также, защититься можно, используя автоматы защиты на вводе в дом. Автомат монтируется с наружной стороны дома, в разрыве кабеля. От атмосферного воздействия автомат защищает пыле-влаго-непроницаемый корпус и герметичные «сальники» на входе и выходе из него. При выборе такого автомата следует учитывать, что при нештатной ситуации должен срабатывать автомат на вводном (распределительном) щитке в доме, и уже потом – автомат на улице.
- Еще один вариант обезопасить себя – смонтировать устройство защиты на столбе ЛЭП, в месте отвода кабеля до дома. Данный вариант необходимо продумать до того, как будет монтироваться вводной кабель, чтобы подрядная организация смогла произвести необходимые работы на самом столбе.
После того, как вводной кабель заведен в распределительный щиток, можно приступать к устройству внутренней электропроводки в деревянном доме.
Прокладка электропроводки в деревянном доме
После того как смонтированы все автоматы, можно переходить непосредственно к устройству электрической проводки.
Различают несколько способов устройства электропроводки:
- Наружная или открытая электропроводка.
- Устройство электропроводки в кабель-каналах или гибких электро коробках.
- Внутренняя или скрытая электропроводка.
Наружная электропроводка в деревянном доме
Открытая электропроводка в деревянном доме
Наружная электропроводка — один из самых простых и доступных видов проводки в доме из дерева.
- относительно простой монтаж;
- сравнительная дешевизна.
неэстетичность, особенно, если идет несколько кабелей в одном месте. Но этот недостаток легко решается, если применить, так называемую, проводку под старину, когда витые провода крепились к стене через керамические держатели – сейчас это снова в моде.
Электропроводка в кабель-каналах
Электропроводка в кабель-каналах или гибких электрокоробках
Пожалуй, это некоторый компромисс между открытой и закрытой проводкой.
- соблюдение необходимых мер защиты (например, кабель не должен касаться поверхности стен и должен идти с определенным зазором от стены, опять же, согласно ПУЭ);
- достаточно опрятный вид после окончания монтажных работ, возможность изменения конфигурации электропроводки в случае необходимости – изменить траекторию прохождения кабеля, добавить новые – все это возможно благодаря большому числу доборных элементов.
помещение обретает некий вид производственного или офисного. Но, кому-то, может быть, и нравится – вкусы у всех разные.
Скрытая электропроводка в деревянном доме
Скрытая электропроводка в деревянном доме
Устройство скрытой электропроводки, пожалуй – это один из самых ответственных и сложных видов работ. Отсюда и все плюсы и минусы.
провода не видны на стенах или потолках – они спрятаны.
сложность монтажа. Весь кабель должен быть заключен в стальную трубу или иную оболочку, исключающую горение. Естественно, что спланирована вся внутренняя электропроводка дома должна быть еще на стадии строительства дома, чтобы можно было легко смонтировать ее с соблюдением всех требований. Какие-либо изменения в дальнейшем потребуют достаточно сложных работ. Но, как говориться, красота требует жертв.
При производстве любых работ с электричеством в деревянном доме следует помнить, что дерево – это очень легко воспламеняемый материал. Поэтому, не следует ни на шаг отступать от рекомендаций в требованиях ПУЭ. Отступая от этих требовании, вы создаете опасность потери вашего имущества! Ведь по статистике, основная причина пожаров – это замыкание электропроводки. Не экономьте на материалах и не упускайте никаких деталей при устройстве электропроводки в вашем любимом деревянном доме.
Электропроводка в кабель-каналах или гибких электрокоробках
Устройство скрытой электропроводки в деревянном доме
Выбор сечения и марки СИП
При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:
- Назначение воздушной линии.
- Условия эксплуатации, места прокладки и основные требования безопасности.
- Количество фаз, которые требуется подключить.
- Общая мощность предполагаемой нагрузки.
Конструктивные особенности кабеля СИП:
- В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
- В СИП-2: имеется изоляция у нулевой несущей жилы.
- В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
- В СИП-4: в изолированных жилах сердечники отсутствуют.
- В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.
Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.
Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.
Правила подключения электричества к дому
Требования при подключении электричества к частному дому
Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:
- расположение точек подключения – 25 м от границы с соседями;
- расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
- толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
- необходимость заделывания вводной штробы негорючим материалом;
- расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
- соответствие мощности оборудования выделенной мощности 15 кВт;
- расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.
Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.
Варианты правильного подключения
Ввод электроэнергии в частный дом можно выполнить двумя способами:
- Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
- Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.
Подключение к сети от столба
После рассмотрения технических особенностей ввода кабеля СИП следует более подробно остановиться на способах его монтажа и подключения к домашней электрической сети от столба.
Данный участок считается очень ответственным, поэтому все работы должны проводиться квалифицированными специалистами организации – поставщика электроэнергии. Чаще всего используется подводка электропитания по воздуху. Этот способ наименее затратный, как по времени, так и по материальным ресурсам.

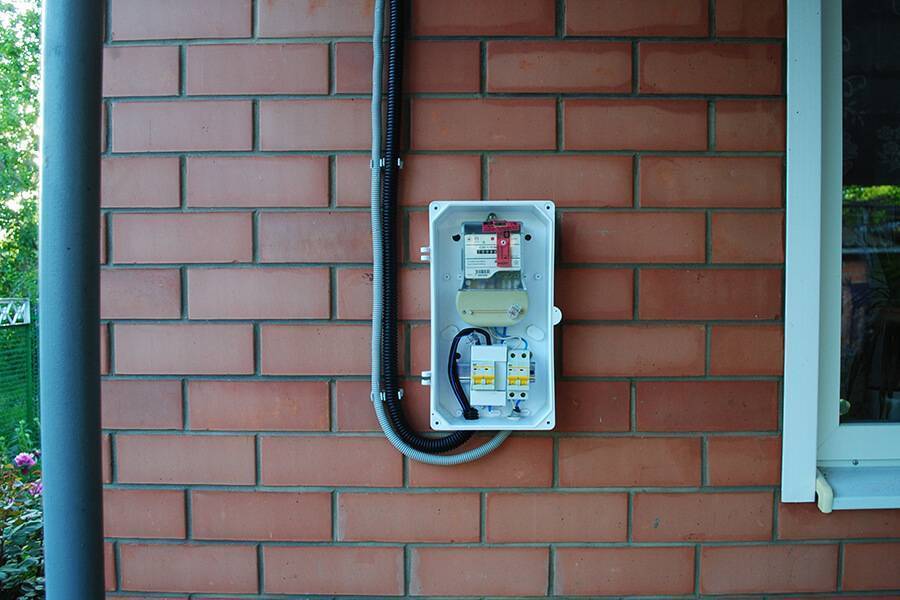

В соответствии с нормативными требованиями, высота ввода кабеля в здание должна составлять не менее 2,75 м. Если высота дома соответствует этой норме, выполняется монтаж распределительного щитка с УЗО на стену. Затем к нему подключается кабель, идущий от столба. При меньшей высоте дома устанавливается специальная стойка из металлической трубы. Ее форма может быть прямая или изогнутая, называемая гусаком. Каждый из вводов отличается собственным способом крепления к стене.
Расстояние от столба до точки ввода должно быть не более 10 метров. Если расстояние превышено, в этом случае устанавливается дополнительная опора. Расстояние от нее до воздушной ЛЭП составляет не более 15 метров.
Для отвода от воздушной ЛЭП на расстояние до 10 м используется медный провод, сечением 4 мм. Если расстояние составляет 10-15 м, сечение увеличивается до 6 мм. Диаметр алюминиевых проводов СИП во всех случаях составляет не менее 16 мм.
Стоимость медных проводов значительно выше по сравнению с алюминиевыми. Поэтому для подводки электричества осуществляется монтаж кабеля СИП от столба к дому или используются обычные алюминиевые провода. Эта процедура может выполняться разными способами. В первом случае между столбами натягивается трос или несущий провод, к которому токопроводящий кабель прикрепляется специальными хомутами. Второй вариант с использованием кабелей СИП не требует дополнительных опор и креплений. При его монтаже применяются стеклянные, полимерные или фарфоровые изоляторы вместе со специальной арматурой.
Специальная арматура начала использоваться сравнительно недавно и уже завоевала широкую популярность. Она обладает определенным запасом прочности, обеспечивающим защиту кабеля при аварийных ситуациях. Под механическими воздействиями происходит разрушение арматуры, а кабель остается целым, без нарушения электроснабжения. От места касания вводным кабелем деревянной стены дома и до места, где устанавливается щиток, провод СИП укладывается в стальную трубу.
Основным недостатком воздушного ввода является открытая проводка с высокой вероятностью ее повреждения. Кроме того, наличие висящих проводов создает ограничения для проезда автокранов, и другой крупногабаритной техники.
Подводка электричества к дому
Прокладка кабеля в кабель-канале: инструкция монтажа с фото
Правильный монтаж СИП кабеля: как выполняется и что для этого нужно
Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации
Монтаж кабельных линий
Прокладка кабеля по забору: требования ПУЭ и способы монтажа
Схема правильного монтажа электропроводки в частном доме своими руками
Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.
Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:
- крыльцо (I);
- тамбур (II);
- санузел (III);
- помещение для стирки (IV);
- прихожая (V);
- жилые комнаты (VI);
- кухня (VII);
- кладовая (VIII);
- веранда (IX).
В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:
- силовой ящик (1);
- квартирный щиток (2);
- одно- или двухламповый светильник (3);
- штепсельная розетка с защитным контактом (4);
- однополюсный выключатель (5);
- кнопочный выключатель (кнопка) для звонка (6);
- звонок (7);
- фонарь (8);
- штепсельная розетка без защитного контакта (9);
- штепсельная розетка с выключателем (10);
- сдвоенный выключатель (11);
- многоламповый светильник с раздельным включением ламп (12).
В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.
Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.
Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.
Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.
Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.
Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.
