Разновидности тисков и сфера их применения

Меры предосторожности

Не стоит превышать нагрузки, которые может выдержать устройство, в противном случае оно может быстро выйти из строя.

Необходимо закреплять детали исключительно на ровных поверхностях (это важно в целях безопасности и для того, чтобы избежать появления изломов), а также не допускать резких перепадов объемов деталей. Не следует удлинять рукоятку детали, потому что это может привести к значительному увеличению нагрузки на устройство

В некоторых случаях разрушение корпуса может происходить не только по причине повышения нагрузки, но также из-за плохого качества металла, из которого был изготовлен аппарат. В этом случае ремонт может происходить посредством сваривания основы и поврежденной детали в домашних условиях или в сервисном центре. В случаях остальных неисправностей рекомендуется обращаться к производителю в гарантийный срок или самостоятельно заменять детали на аналогичные.

Originally posted 2018-07-04 07:47:24.

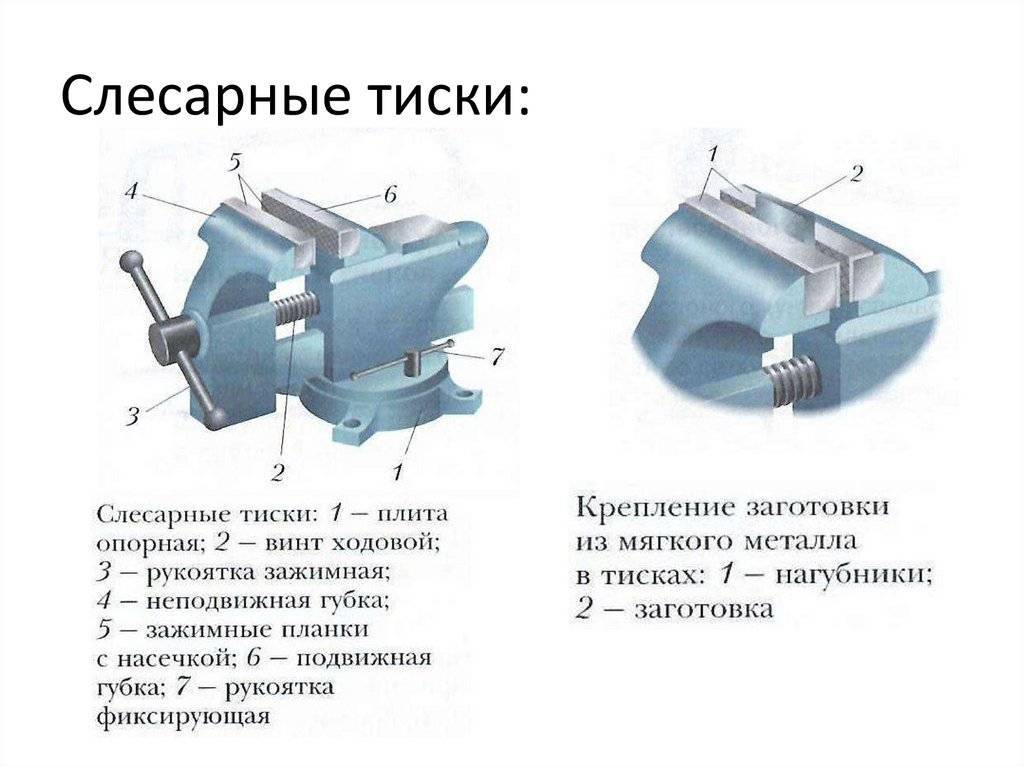

Детали конструкции

Такой слесарный инструмент бывает разных форм и размеров, в зависимости от своего функционала. Он используется и в домашней мастерской, и в цехах заводов и фабрик.

Независимо от размера и места эксплуатации этого механизма, все его разновидности включают в свой состав схожие детали конструкции:

• основание (опорную плиту);
• статичную губку;
• подвижную губку;
• винт ходовой части;
• гайку;
• рукоятку;
• сменные пластины с насечками;
• пружину;
• втулку;
• крепление для удержания тисков.

Различные модификации тисков могут иметь в своём составе многие другие детали и элементы, в зависимости от функционального предназначения.

Слесарные тиски — довольно тяжёлый инструмент. Он изготавливается из такого крепкого материала, как сталь или чугун. Чтобы его удерживать на поверхности стола, в конструкции этого механизма предусмотрен специальный крепёж, также поддерживающий тиски в вертикальном положении. С его помощью закрепляется статичная (неподвижная) губка устройства. К ней особым способом прикрепляется подвижная губка.

Подвижная губка удаляется и приближается к неподвижной посредством винта с резьбой. Он приходит в движение с помощью выдвижной рукоятки. Поворачивая ручку тисков, можно регулировать расстояние между пластинами, задавая нужную ширину.

Общим для всех слесарных тисков является то, что размер удерживаемой между платинами детали определяет длину максимального расстояния между ними.

Пластины и другие механизмы изготавливаются из прочной стали, так как на них приходится максимальная нагрузка при работе, особенно когда тиски используют как наковальню. Другие детали конструкции также отличаются особой прочностью и надёжностью, высокой степенью износостойкости, что позволяет им легко переносить механические нагрузки.

Основные преимущества

Основные преимущества слесарных тисков:

• губки (пластины) выполняются из прочной стали и, как правило, закалены — за счёт этого была улучшена их износостойкость;
• большинство моделей тисков дополнительно оборудованы наковальнями, особенно устойчивыми к сильным механическим воздействиям;
• поворотный механизм большинства подвижных моделей тисков можно вращать практически вокруг его оси;
• большинство тисков имеют небольшой вес и размер.

Плюсы небольших ручных тисков:

• ручные модели не занимают много места и не требуют специального сложного крепления к рабочей поверхности стола;
• подходят для работы с мелкими деталями, которые невозможно зафиксировать с помощью других тисков;
• люфт между их губками минимален или просто отсутствует как таковой;
• рукоятка тисков покрывается специальным материалом, позволяющим легко удерживать инструмент при работе;
• прочность и надёжность инструмента — как правило, ручные тиски изготавливаются из особенно крепкой стали.

Это единственные тиски, с помощью которых можно быстро и аккуратно работать с профилем из алюминия. Подойдут они и для работы с металлочерепицей.

Плюсы стуловых моделей — такие тиски содержат ряд дополнительных преимуществ:

• конструкции стуловых тисков простые и прочные одновременно;
• у таких моделей есть возможность зажима особенно больших по длине деталей;
• при откручивании винта подвижная пластина быстро разжимается. При этом не требуется осуществлять полный оборот, чтобы опустить заготовку.

Производители тисков

Некоторые производители не предоставляют гарантий на ручной бытовой инструмент, обязательства распространяются на профессиональные модели.

Dexx

Украинский производитель ручного инструмента и оснастки. Тиски слесарные с функцией поворота. Гарантия от 1 года.

Производитель из Канады. Бюджетные модели пневмо- электро- и ручного инструмента. Тиски настольные и станочные Гарантия на ручной инструмент не заявлена.

Американский производитель, ориентированный на ручной инструмент. Тиски слесарные с наковальней из мелкозернистого чугуна. Гарантия производителя пожизненная, но дилеры в России заявляют срок от 1 месяца.

Производитель из Германии. Представлен преимущественно ручной инструмент, включая тиски со струбцинами. Гарантийный срок от 12 месяцев.

Российский производитель, несколько торговых марок бюджетного инструмента. Доступны слесарные тиски и станины. Срок гарантии 14–25 месяцев в зависимости от инструмента.

Немецкий производитель, специализирующийся на инструменте для домашних работ. Тиски из алюминия машинные и универсальные. Гарантия 5 лет.

Производитель из России, ориентированный на бюджетный ручной и электроинструмент. Доступны тиски поворотные, столярные и ручные, есть модели со струбциной. Гарантия на ручной инструмент не заявлена.

тиски

ТИСКИ́, -ов.

1.
Приспособление для зажима обрабатываемого предмета, детали. Слесарные т.

2.
перен.
То, что угнетает, сковывает, лишает возможности действовать. В тисках противоречий. Вырваться из тисков нужды.

• Взять (зажать) в ~
1) насильственно целиком подчинить себе; 2) о двустороннем охвате войск противника.

|
прил.
тисковый
, -ая, -ое (к 1 знач.
).

Проведение работ своими руками

Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:

1. Начинают работу с приваривания фланца к торцу трубы, которая будет использоваться в качестве неподвижного элемента. В центральной части фланца вваривается гайка с резьбой М16.
2. Следующий шаг заключается в создании подвижной части. К центральной части также приваривается фланец, в котором оставляется центральное отверстие для размещения винта.
3. На некотором расстояние от торцевой поверхности ходового винта приваривается гайка с резьбой М18. Она применяется в качестве стопорного механизма. При установке ходового винта приваренная гайка должна плотно прилегать к торцу фланца. Устроить подобное крепление можно только при соблюдении всех размеров.
4. Следующий шаг заключается в надевании шайбы и второй гайки М16 с наружной стороны фланца. Эти элементы затем будут привариваться к устанавливаемому винту. Для снижения трения между фланцем и внутренней гайкой устанавливается дополнительная гайка.
5. После того как подвижный узел был собран его вставляют в неподвижную трубу большего диаметра и проводится вкручивание второго конца ходового винта в гайку фланца неподвижной части.
6. С поверхностью заготовки контактируют зажимные губки. Их можно изготовить из твердого металла, который приваривается к основной конструкции.
7. Повысить неподвижность можно за счет приваривания к нижней части трубы две опоры. Стуловый вариант исполнения должен изготавливаться так, чтобы нагрузка распространялась равномерно.
8. Во время эксплуатации устройства внутренняя труба может вращаться вместе с ходовым винтом. Подобная ситуация создает довольно много проблем во время выполнения работы. Устранить этот недостаток можно путем создания продольной прорези, положение которой будет фиксироваться при помощи специального винта-фиксатора.

Критерии выбора модели тисков

Выбирая те или иные тиски, обязательно нужно учесть то, для чего они будут применены

Стоит обратить особое внимание также и на размер деталей (заготовок), с которыми предстоит работать:

Слесарные

Приобретая слесарные тиски, отдают предпочтение прочным моделям из стали. Нужно помнить, что ходовой винт таких тисков быстро изнашивается, и они не подходят для работы с очень габаритными заготовками.

Чем больше будет весить инструмент, тем он будет прочнее.

Чтобы была возможность обрабатывать заготовки, установленные вертикально, выбирают станки с вращающейся основой. Лучше приобрести модели, дополненные большой наковальней.

Круглые детали лучше обрабатывать, приобретая тиски, оснащённые призмами.

Стуловые

Приобретая такие тиски, обращают внимание на

1. Функциональность и износостойкость. На них будут обрабатываться особенно прочные детали, поэтому нужно приобретать надёжные прочные модели, выполненные из закалённой стали.
2. Наличие антикоррозийного покрытия. Как правило, пропитка наносится на детали, имеющие резьбу. Некоторые производители покрывают таким покрытием устройство целиком.
3. Наличие насечек на пластинах. Они помогут лучше удерживать и фиксировать деталь в тисках.

Ручные

При их покупке проверяют размер зазора и параллельность пластин.

люфт должен быть минимальным;
зубцы пластин не должны оставлять царапин на металле;
обратить внимание на величину угла, под которым можно работать с помощью этих тисков.

Как выбрать тиски

При выборе тисков учитывается сфера их применения и размеры заготовок, которые планируется в них устанавливать.

Слесарные – предполагают повышенное усилие зажима при обработке деталей, поэтому предпочтительны жесткие модели из стали, а не из порошкового металла.

• Ходовой винт с треугольной метрической резьбой быстро изнашивается, а усилия зажима недостаточно для обработки габаритных заготовок.
• Вес конструкции косвенно характеризует его прочность.
• Для обработки деталей в вертикальном положении выбираются модернизированные слесарные тиски. Их основание вращается на 360°. Чаще оснащены увеличенной наковальней.
• Для круглых заготовок предпочтительны модели, корпус которых оснащен призмами. Эти тиски чаще применяются с ползунком.

Столярные – обращайте внимание на диаметр шнека и равномерность выравнивания стержней. Предполагается параллельное движение при вкручивании. Если инструмент идет неравномерно, риск повреждения заготовок увеличивается

Дополнительно осматриваются накладки зажимов, при выборе проверяются на куске пластика

Если инструмент идет неравномерно, риск повреждения заготовок увеличивается. Дополнительно осматриваются накладки зажимов, при выборе проверяются на куске пластика

Важно, чтобы не оставалось следов и вмятин на поверхности. В моделях с верстаком или станиной визуально проверяется ровность плоскости

Для этого нужно встать таким образом, чтобы ближайший угол станины оказался на уровне глаз – изъяны становятся заметными, когда плоскость выглядит как струна. Фронтальные тиски доступны лишь с винтовым механизмом и направляющим стержнем

Стоит продумать, удобно ли это для текущих эксплуатационных нужд.

Станочные – выбираются для обработки материалов повышенной жесткости, поэтому в приоритете находится функциональность.

• Губки для фиксации заготовки меньшей высоты, чем в других типах.
• По сравнению со слесарными тисками конструкция является более жесткой.
• Инструмент крепит деталь под конкретным углом и поддерживает поворачивание вокруг вертикальной оси.

При выборе учитывается материал, из которого изготовлен инструмент. Предпочтительны модели из закаленной стали.

Если подобный вариант не укладывается в бюджет, старайтесь выбрать устройство со стальными подвижными деталями, так как они подвержены наибольшему износу.

Важна антикоррозийная обработка инструмента – покрытие чаще всего наносится на резьбовые детали, но встречается и цельное.

Двойные станочные – поддерживают одновременную обработку нескольких деталей, но для постоянной бытовой эксплуатации неудобны.

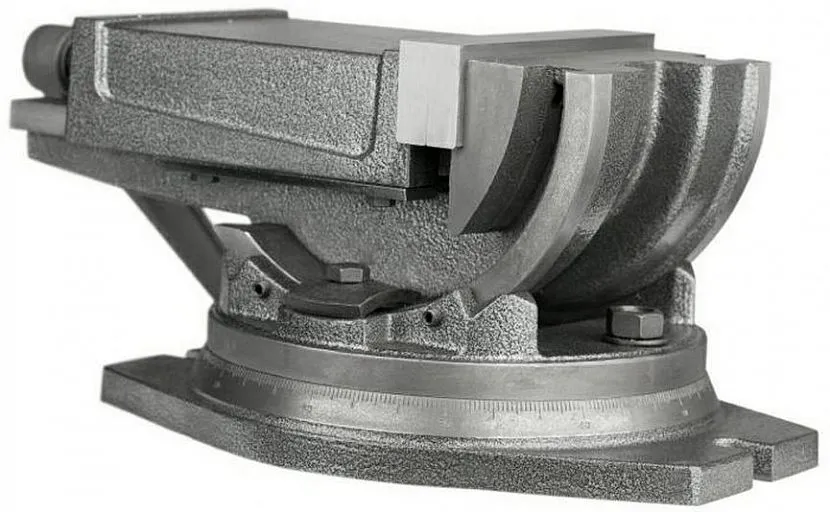

Синусные – используются при сложной обработке деталей. Они поддерживают уклон крепления детали в нескольких взаимноперпендикулярных плоскостях.

Ручные – при выборе стоит проверить параллельность губок, качество схождения и размер зазора.

• Люфт рукоятки – признак инструмента, с которым будут сложности.
• Ширина рабочего зазора в открытом состоянии – параметр, определяющий, войдет ли заготовка в инструмент. Зазор в ручных моделях, как правило, небольшой, поэтому стоит тщательно примерять габариты.
• Проверьте, оставляют ли зубцы вмятины на мягком металле. В таком случае предпочтителен инструмент с меньшей высотой резьбы зажимов.

Поворотная основа фиксации инструмента удобна в работе, но снижает жесткость конструкции. Механизм поворота – самое слабое звено инструмента, поэтому такая функциональность выбирается только в случаях, когда без нее работа невозможна.

При выборе стоит определить величину угла, который чаще требуется во время работ. Доступны вариации с минимальным углом поворота и модели, вращающиеся на 180 или 360 градусов.

Статичные модели надежнее, но подбор точки крепления затрудняется параметрами верстака. С нестандартными заготовками чаще используются дополнительные устройства для фиксации: наживление с помощью болтов или захват струбциной.

Выбор тисков по виду деятельности

Для тех, кто занимается редкими слесарными работами в гараже (починка или сборка автомобильных запчастей, мототранспорта) идеальным вариантом будут классические поворотные тиски с шириной губок 100-150 мм. Эти параметры наиболее оптимальны для гаражных условий и универсальны в плане объема работ. Лидерами гаражных тисков, по отзывам потребителей, стали торговые марки Intertool и Miol. Они могут похвастаться доступной ценой при достойном качестве металла и сборки.

Для дома – модель, которая всегда должна быть в квартире. Такие тиски всегда пригодятся хорошему хозяину: подклеить обувь, починить детскую игрушку, просверлить отверстие в детали. Для нечастых и негабаритных работ идеально подойдут мини-тиски: ширина губок 40, 50, 60, 75 мм – идеальные мини-версии рабочих тисков, которые удобно крепятся к табуретке или торцевой части стола. Достойный выбор мини-моделей предлагают Intertool и Mastertool.

Все остальные модели подходят для ежедневной профессиональной слесарной деятельности. Такие приспособления «населяют» слесарные цеха, и их основные признаки это:

• Ширина губок в дюймах: 10”, 8”, 6”, или все что шире 150 мм;
• Возможно наличие пневматического или быстрого зажимного механизма;
• Возможность вертикального зажима;
• На 100% стальной корпус;
• Станочное крепление.

Прочие виды тисков, не похожие на классические:

1. Угловые (их еще называют струбцинами) – используют для сварки;
2. Трубные – для зажима труб.

СОВЕТ: профессионалы, не гонитесь за многофункциональными устройствами. Тиски, прежде всего, должны качественно выполнять свое прямое предназначение. Подумайте о том, как обзавестись хорошим верстаком прежде, чем купить модель с наковальней.

Как выбрать

Покупая тиски, нужно уточнить, для выполнения какой работы они необходимы. В соответствии с этим можно определить подходящий тип инструмента

Важно учитывать величину обрабатываемых деталей — она повлияет на то, какие должны быть размеры инструмента

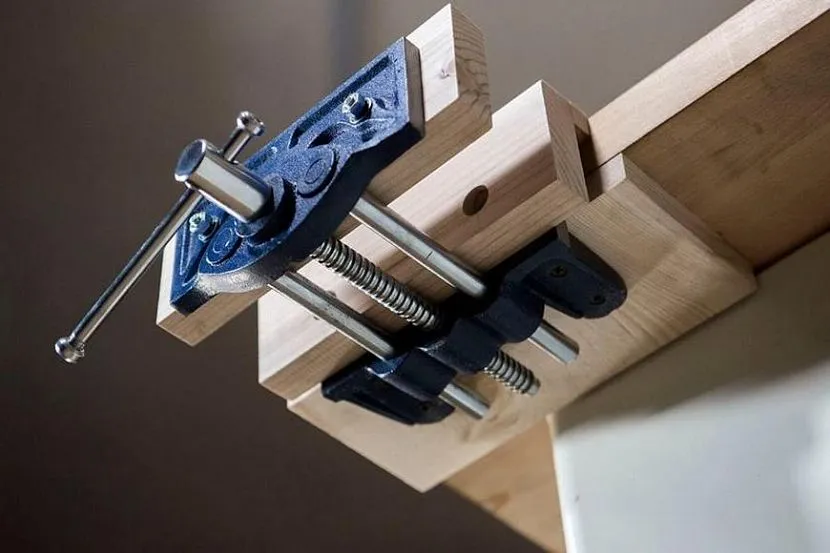

Столярные тиски применяют для работы с деревянными деталямиИсточник moiinstrumentu.ru

Нужно определить, какими должны быть губки. В некоторых случаях лучше подойдут инструменты, предусматривающие возможность их замены

Нужно обратить внимание на способ крепления накладок — применение винтов или заклёпок

Глобусные тиски позволяют менять угол расположения деталиИсточник moiinstrumentu.ru

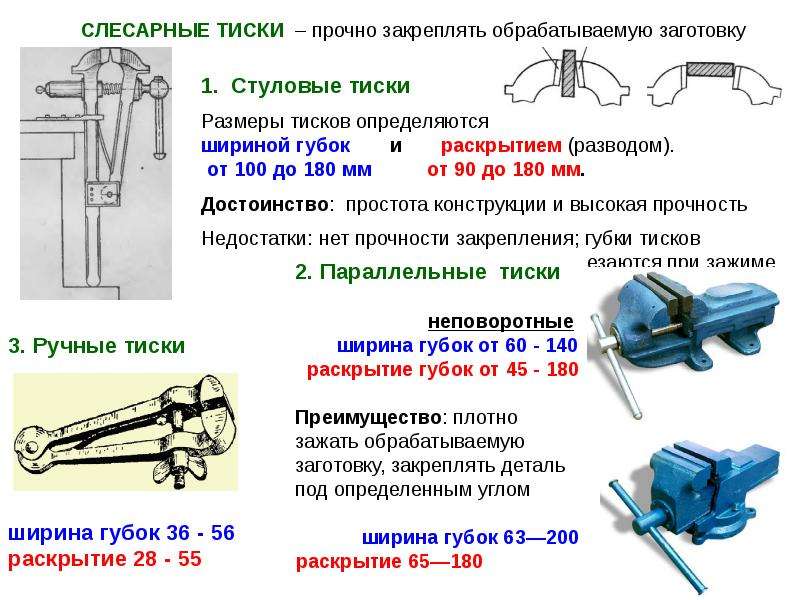

Разновидности слесарных тисков

В целом все тиски можно разделить на две группы:

1. Поворотные. Их механизм устроен так, что обрабатываемую деталь можно повернуть в нужную сторону, не вынимая из зажима тисков. Такие модели наиболее часто используются на станках при сверлении деталей. Поворотные тиски часто содержат наковальню, за счёт которой возрастает их прочность и расширяется круг выполняемых действий. Наковальня имеет разную длину и ширину, в зависимости от модели тисков.
2. Неповоротные. В таких тисках обрабатываемая деталь плотно фиксируется зажимом и остаётся в статичном положении в течение всего периода работы.

Более узкая градация разделяет тиски по типу специализации:

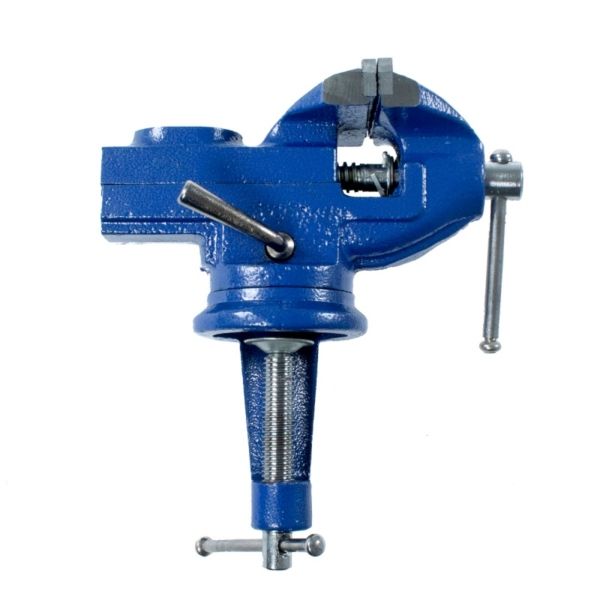

• Ручные — компактные тески небольшого размера. Их можно удерживать руками. Применяются такие тиски при работе с деталями небольшого размера. Имеется два вида ручных тисков:

  • Оснащённые рычагами. Это небольшие тиски, по форме напоминающие плоскогубцы с зажимом. Регулируя фиксатор, состоящий из двух рычагов, можно устанавливать ширину зазора для удерживаемой между губками детали.
  • Оснащены губками, которые сходятся между собой за счёт вращения рукоятки. В основании таких щипцов имеется специальная присоска, с помощью которой тиски легко фиксируются на гладкой поверхности и остаются в неподвижном положении во время обработки детали или заготовки.

Если предстоит работа с хрупкими малогабаритными деталями, лучше приобрести тески, пластины которых будут покрыты мягким материалом, что предохранит заготовку от случайного повреждения при сильном зажиме. Самый лучший вариант таких тисков — это те, у которых имеется наименьший люфт при разведённых губках.

Ручные слесарные тиски могут быть поворотными и неповоротными. Их можно просто ставить на стол, плотно фиксируя к его поверхности, а можно прикрепить сбоку за счёт крепёжного механизма.

• Стуловые. Были так названы благодаря тому, что их крепили на основание, по форме напоминающее стул. Сейчас их устанавливают на металлические верстаки. Такие тиски используются при проведении тяжёлых работ с применением силы: когда нужно согнуть детали, что-то расплющить или расклепать. Особенность стуловых тисков — способ развода губок. Подвижная пластина отодвигается от статичной по дуге. Неподвижная пластина снабжена лапой для более плотной фиксации. Стуловые тиски часто снабжены наковальней. Модели подвижны, их можно поворачивать в нужную сторону.
• Параллельные. Особенность этих тисков в том, что его губки раздвигаются равномерно. Подвижная пластина отодвигается от статичной губки параллельно без скачков. Размер детали, которая будет подвергаться обработке, не влияет на то, какая именно пластина будет её фиксировать.

Конструкция тисков устроена так, что оборудование можно устанавливать на верстак и даже на пол. Параллельные модели тисков могут быть как неповоротными, так и поворотными. Их можно смещать на произвольный относительно основания угол. Такое их качество считается наиболее удобным при использовании.

Модели тисков со свободным ходом обеспечивают надёжную фиксацию обрабатываемой детали. Регулирование зазора между губками осуществляется за счёт поворота ручки-фиксатора. При движении ручки вверх освобождается подвижная пластина. Когда ручка опускается, наоборот, происходит фиксация заготовки. Закрепить её можно, повернув рукоятку в сторону.

Виды тисков по форме исполнения

Еще рассматриваемые устройства классифицируются на виды по такому немаловажному признаку, как форма исполнения или внешний вид. Самые простые и популярные варианты — слесарные тиски

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант. Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации.

Кроме слесарных тисков, которые присутствуют практически в каждом гараже, рассматриваемые устройства также бывают:

1. Настольными — это маленькие тиски, которые крепятся к столу за счет специального механизма в виде струбцины, а служат они для проведения ремонтных работ различной аппаратуры и мелких деталей. Механизм для фиксации оснастки позволяет быстро переставлять его с одного места на другое. В устройстве настольных губок щечки не снимаются, что связано с их прямым назначением. Они не предназначены для фиксации стальных большеразмерных деталей, поэтому деформация щечек исключена
2. Станочными — такие устройства предназначены для применения совместно с различными вариантами станков. Это могут быть фрезерные, сверлильные и прочие варианты станков, на которых немаловажную роль играют фиксирующие инструменты. От эффективности закрепления детали на станке зависит качество ее обработки. Для изготовления станочных тисков применяется сталь
3. Ручными — это отдельный класс инструментов, которые имеют простую конструкцию, и отличаются от предыдущих моделей своей мобильностью. Конструктивно ручные тиски напоминают щипцы, только имеют гораздо большие размеры. Отличаются такие устройства от пассатижей тем, что в их конструкции имеется специальный механизм, за счет которого происходит блокирование зажимных губок. Инструменты ручного типа предназначены для эффективной фиксации заготовок и последующей их обработки на весу. Очень эффективный инструмент, когда необходимо выкрутить винты или болты со слизанными гранями
4. Столярными — нужны для работы с деревянными заготовками. За счет того, что для фиксации деревянных деталей не требуется большая величина усилия прижима, столярные тиски имеют простейшую и облегченную конструкцию. Причем для их создания применяется не только металл, но и древесина. Среди мастеров можно встретить такое название, как плотницкие тиски, что означает столярные. Губки столярных стальных устройств имеют гладкую поверхность, а при необходимости фиксации заготовки, необходимо подложить накладки из дерева, исключив повреждение и деформацию детали, подвергающейся обработке. Плотницкие тиски могут также состоять из одной подвижной губки, а в качестве второй неподвижной выступает край стола
5. Стуловыми — сегодня такие модели тисков можно встретить в кузнях или увидеть только на фото. Они уже давно не выпускаются, но еще применяются среди мастеров узкоспециализированных направлений. Свое название стуловые инструменты получили за счет сходство со стульями. Конструктивно их губки имеют форму щипцов, что позволяет фиксировать заготовки разной формы и размеров

У каждого мастера к верстаку должно крепиться несколько видов моделей тисков. Причем они должны быть представлены не только разных размеров, но и по конфигурации.

Это интересно! Тиски для станков, которые предназначены для выполнения точных работ, выпускаются по ГОСТу 20746-84. Такие устройства имеют следующие наименования — 7200-0301, 02, 03 и 04. Наличие буквенного обозначения указывает на класс точности (Н — нормальный, П — повышенный, В — высокий).

Как правильно использовать слесарные тиски?

Чтобы правильно использовать слесарные тиски, следует придерживаться следующих рекомендаций:

1. Выберите подходящий по размеру и конструкции тиск. Он должен быть достаточно прочным и надежным.
2. Установите тиск на стабильной поверхности или, при необходимости, закрепите его винтами или струбцинами. Обязательно проверьте надежность крепления перед началом работы.
3. Очистите и подготовьте деталь для закрепления. Удалите любые посторонние предметы с ее поверхности.
4. Поместите деталь в тиск так, чтобы она была крепко закреплена и не двигалась во время работы.
5. Выполняйте работу, следуя инструкциям и технике безопасности.
6. После завершения работы, аккуратно извлеките деталь из тисков, снимите крепление и проверьте качество выполненных операций.
7. Очистите тиски от остатков материала или жидкостей и защитите их от коррозии.

Следуя этим рекомендациям, вы сможете максимально эффективно использовать слесарные тиски и добиться точных и качественных результатов своей работы.
