Виды канализационных труб и доборных элементов

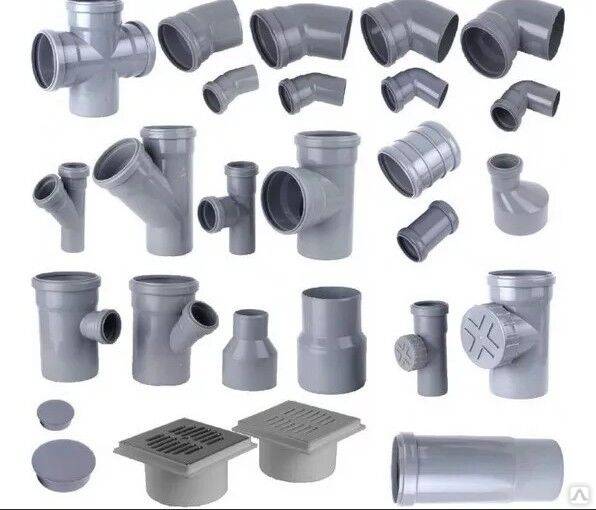

Разновидности фитингов

Рассмотрим, основные типы фитингов, применяемых для монтажа наружных и внутренних частей систем канализации.

Для систем внутренней канализации

Так же, как канализационные трубы для внутренней канализации, фитинги, предназначенные для монтажа внутридомовых сетей, выпускаются серого цвета, кроме того, они имеют меньшие размеры. Наиболее часто используемые разновидности:

• Муфты соединительные. Это специальные элементы для соединения отдельных отрезков труб в прямолинейный участок трубопровода. Используются для стыковки труб одного диаметра.
• Ремонтная муфта для канализационных труб предназначена для восстановления поврежденных труб.
• Для ремонта внутренних сетей применяют и патрубок компенсационный. Этот элемент устанавливается на замену разрушенному участку трубы. К основной трубе патрубок присоединяют за счет раструба с одной стороны и установки муфты с другой.
• Отводы. Этот фитинг используется при необходимости изменить направление трубопровода. Отводы выпускают с углом поворота в 30, 45 и 90 градусов.
• Крестовины и тройники для канализационных труб. Эти детали трубопровода применяют в том случае, если необходимо обеспечить слияние нескольких трасс в одну. Соединения трубопровода при помощи фитингов может быть произведено под разными углами, а при использовании крестовин – даже в разных плоскостях.

• Еще один необходимый элемент трубопровода — заглушка для труб канализации. Этот вид фитинга используется для перекрытия потока транспортируемой среды. Заглушка может быть легко установлена на конце трубы, и также легко удалена, если возникнет необходимость увеличить протяженность трубопровода.
• Канализационный аэратор или клапан вакуумный – это защитный элемент внутренних сетей канализации, предназначенный для предотвращения попадания в помещения неприятного запаха и вредных газов из труб. Клапаны диаметров 110 мм монтируются в верхней части стояков, но существуют и аэраторы, предназначенных для установки возле раковин, биде и прочих приборов сантехники. В этом случае, используется клапан на канализационную трубу размером 50 мм.

Хомут для фиксации трубы к неподвижной опоре. Для обеспечения статичности трубопровода используют специальные хомуты из пластика, обеспечивающие крепление канализационных труб к стене. Практичнее использовать хомуты, изготовленные из того же материала, что и трубы. Пластиковые хомуты отличаются достаточной прочностью, не ржавеют, легко устанавливаются на нужное место.

• Ревизия. Особый тип фитинга, который предназначен для обеспечения дальнейшего обслуживания трубопровода. Фитинг имеет крышку на резьбе или винтовых креплениях.
• Редукции или переходники для труб канализации. Этот вид фитинга применяют, если необходимо герметично соединить два элемента, имеющих разный диаметр. Часто применяется при проведении ремонтных работ.

Противопожарная гильза для труб канализации. Дополнительный защитный фитинг для установки в местах прохождения полимерных труб через перекрытия или стены. В случае возникновения возгорания, гильза перекроет проход трубы, предотвращая тем самым распространение огня в другие помещения. Этот фитинг представляет собой стальное кольцо, имеющее вставку из материала, вспучивающегося при нагревании.

Помимо перечисленных фитингов, при монтаже внутренних сетей применяется и другая фурнитура для канализационных труб. Например, при устройстве душевых нужно будет использовать трапы для сбора воды. А для увеличения тяги вентиляции на фановую трубу устанавливают специальные зонтики.

Для систем наружной канализации

Для сооружения наружных сетей применяется практически тот же сортамент фитингов, что и для сборки внутренних сетей. Но поскольку наружный трубопровод испытывает более серьезные внешние нагрузки, то его детали должны иметь более высокие показатели прочности.

Основная часть фитингов, предназначенных для монтажа наружной канализации, имеет класс жесткости SN 4. Но для глубокой укладки труб или при условии сложных условий эксплуатации требуется применение продукции с классом жесткости SN 8 или SN 16.

При необходимости присоединения дополнительной ветви к уже существующему трубопроводу используют переходники для канализационных труб, которые позволяют стыковать трубы, изготовленные из разных материалов и имеющих разные размеры.

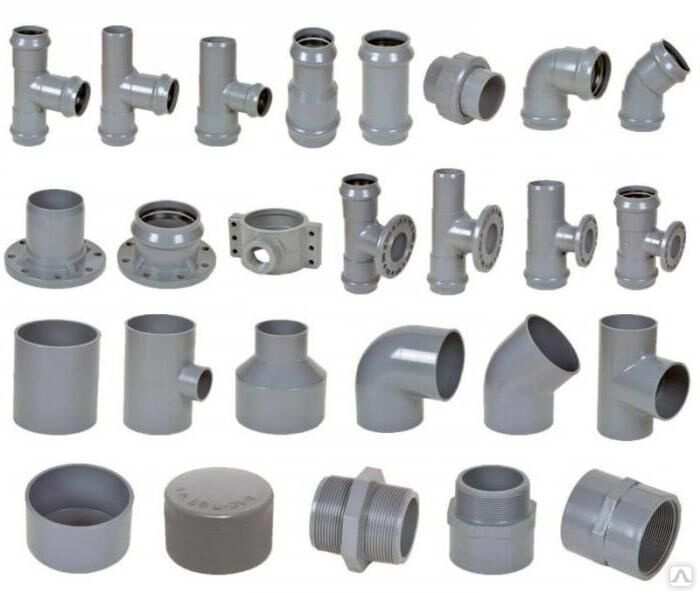

Для напорной канализации

Особую группу деталей представляют собой фитинги, предназначенные для сборки сетей напорной канализации из ПВХ труб. Основное отличие этих деталей – высокая прочность и специальный тип стыковки, чаще всего, используется фланцевое соединение.

Особенности проведения монтажных работ

Если монтаж канализационного трубопровода выполняется самостоятельно, что вполне реально, то при этом важно учитывать некоторые особенности выполнения работ. К таковым особенностям относятся:

1. Пластиковые изделия, в зависимости от чугуна, более тонкие и хрупкие, поэтому для обеспечения дополнительной защиты рекомендуется помещать их в специальные коробы, кожухи или пенопластовую скорлупу.

1. Когда соединяется труба с раструбом, нужно снять фаску с внешней стороны изделия, которое будет помещаться внутрь раструба. При этом обязательно нужно удалить заусеницы во внутренней полости трубы, чтобы исключить образование засора.

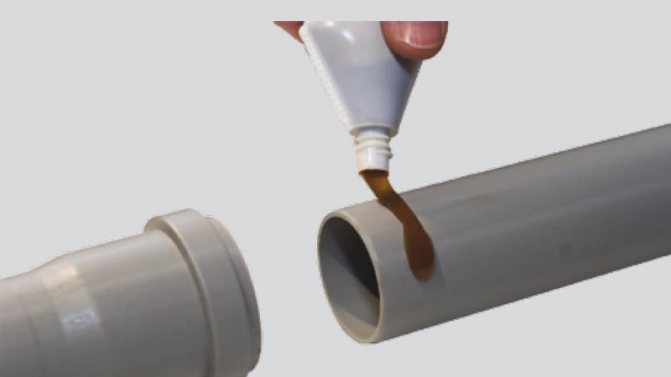

1. Чтобы упростить процесс соединения двух труб, прибегают к применению смазывающих материалов: Солидол, Глицерин или Литол.
2. Горловина трубы фиксируется при помощи хомута, так как уплотнительные кольца не способны обеспечить необходимую жёсткость конструкции.
3. Фиксация канализационных трубопроводов в помещении хомутами проводится через каждые 50 см.

1. Монтаж наружного трубопровода рекомендуется осуществлять на глубине не менее 50-70 см. Наличие уклона такого трубопровода позволит исключить возникновение застоя и засора трубы.

1. При повышенной нагрузке рекомендуется использовать гофрированные канализационные трубопроводы.

Пластиковые канализационные изделия характеризуются эффективностью в отличие от своих чугунных аналогов. Если возникла необходимость ремонта канализации или сооружения нового стока, то для сооружения рекомендуется отдать предпочтение именно новому виду материала – пластику.

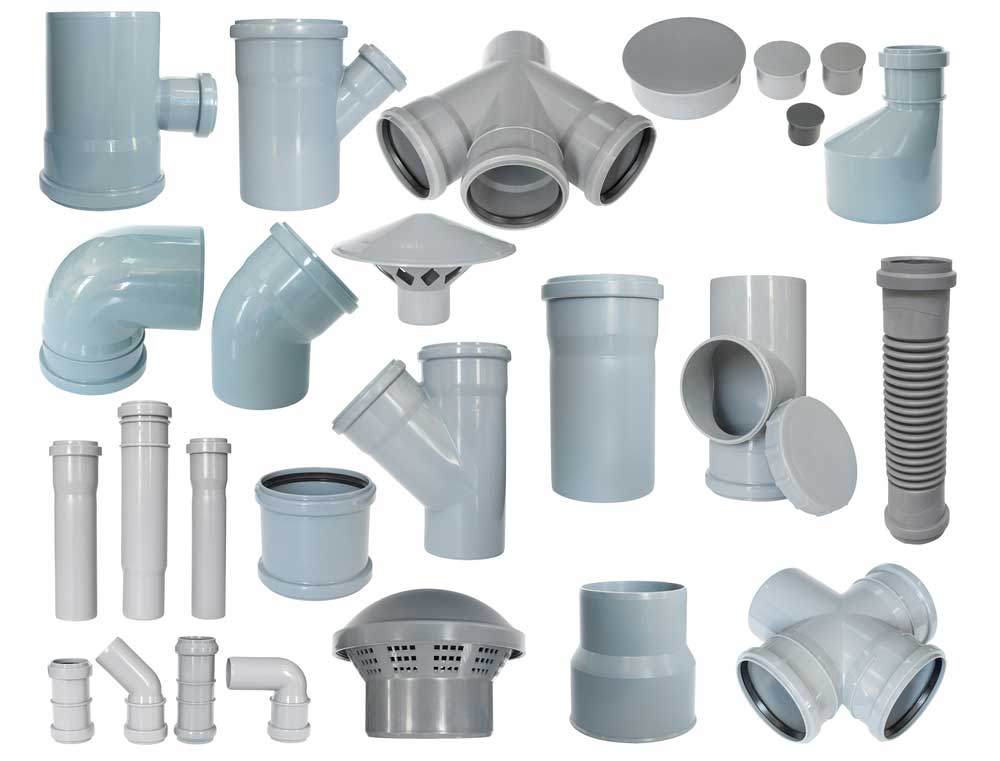

Фитинги для наружной и внутренней канализации

Канализационные фитинги предназначены для соединения отдельных деталей коммуникации в единый комплекс. При помощи фитингов выполняется разводка к санузлам в жилом помещении, делаются отводы к местам будущих сливов, изменяется конфигурация линии по направлению, по диаметру.

Для пластиковых безнапорных магистралей используется 2 типа фитингов: изделия наружного монтажа и внутренней разводки.

При этом детали наружного применения можно применять при сборке внутри здания. Детали для внутренних работ включать в монтаж наружных соединений нельзя. Это объясняется меньшей динамической прочностью и возможностью разрушения от перепада температур.

Стенки наружных фитингов армируются, чтобы придать дополнительную прочность изделию. Производятся из полимеров, выдерживающих температурные перепады.

Диаметр соединительных элементов — 50-110 мм. Выпускаются из поливинилхлорида, полипропилена.

Фитинги делятся на несколько типов, каждый из которых выполняет свою функцию:

1. Тройник для канализационной трубы. Обеспечивает врезку, с целью разделения или соединения потока слива.
2. Стандартная муфта. Соединяет трубы одного диаметра. С обоих концов муфты сделаны раструбы.
3. Углы. Деталь с одной стороны гладкая, с другой — раструб. Углы изгиба — 15, 30, 45 и 90°. Соединяют детали при изменении направления канализационной линии.
4. Переходники. Разные виды переходников для сопряжения труб, различающихся по диаметру.
5. Крестовины. Изготавливаются с различными углами, диаметрами. Выполняют роль редуктора.
6. Заглушки. Предназначены для консервации свободных отводов.
7. Термоусадочный колпачок. Герметизирует торец трубопровода.
8. Ревизионные тройники. Устанавливаются для контроля за потоком слива, а также для возможности прочистки канализационной магистрали в случае засорения.

Такого комплекта соединительных элементов достаточно, чтобы смонтировать качественную канализационную систему.

ПП-трубы

Полипропиленовые или ПП-трубы — также новый пластиковый строительный материал с высокими показателями прочности.

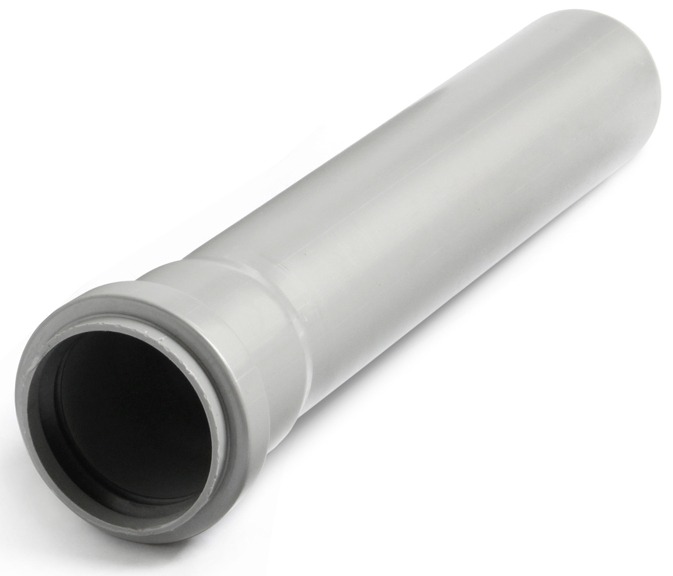

Полипропиленовая труба для внутренней канализации

Преимущества:

• устойчивость к высоким и низким температурам,
• долговечность,
• лёгкость,
• устойчивость к кислотам и щёлочам,
• прочность,
• простота монтажа.

Недостатки:

неустойчивость к температуре выше 80°С.

Недостатки ПП-труб касаются температур выше 95°С и работы с пожароопасными объектами. Высокие температуры плохо влияют на полипропилен, впрочем, как и на остальные полимерные материалы. В целом этот материал отлично подходит для любых канализационных систем. ПП-трубы используют для ливневой канализации, в частных домах и многоквартирных благодаря прочности и износостойкости.

Особенности металлопластиковых труб

Металлопластиковое трубопроводное оборудование состоит из нескольких слоёв, при этом внутренний слой выполнен из пластика, что увеличивает пропускную способность за счёт абсолютной гладкости материала внутренних стенок. Гладкость внутреннего слоя металлопластиковых труб также снижает вероятность появления отложений.

Внешний слой металлопластиковой канализационной системы выполнен из сшитого полиэтилена, а средний слой – из алюминия. Все элементы соединяются между собой при помощи клеевой смеси. Такая конструкция делает трубопровод устойчивым как к внутренним, так и к внешним воздействиям.

Основные преимущества металлопластиковых элементов канализации:

• Устойчивость к агрессивным средам и коррозии;
• Лёгкость монтажа систем любой сложности;
• Небольшой вес;
• Способность труб гнуться, благодаря чему можно сократить количество соединительных элементов при монтаже;
• Шумопоглощение;
• Устойчивость к механическим повреждениям;
• Длительный срок эксплуатации (около 50 лет).

Недостатков у металлопластиковых канализационных систем немного, и одним из главнейших является высокая восприимчивость к перепадам температур – из-за этого может произойти расслоение клеевых основ. Кроме того, металлопластиковое трубопроводное оборудование относится к горючим материалам.

При выборе канализационных труб и фитингов следует особое внимание уделить материалу, из которого они изготовлены – от этого зачастую зависит срок эксплуатации трубопровода и стоимость его монтажа

Фитинги для наружной и внутренней канализации

Фитинг — это часть трубопровода, предназначенная для поворота, соединения, разветвления, перехода на другой размер, частей труб. Для внешнего трубопровода выделяют следующие виды фитингов:

1. Муфта — предназначена для соединения двух участков труб. Имеет уплотнительное кольцо для герметичности соединения.
2. Отвод — предназначен для образования углов (15, 30, 45, 90 градусов) и перепадов в системе трубопроводов.
3. Крестовина — предназначена для присоединения 3-4 труб, расположенные друг к другу под углом 90 градусов.

4. Редукция — помогает соединять трубы разного диаметра.

5. Тройник применяется в тех случаях, когда поток воды от двух малых труб, соединяется в одну большую.
6. Заглушка — перекрывает поток воды, а так же может использоваться в качестве смотрового окна.
7. Обратный клапан — предотвращает обратное движение по трубопроводу.
8. Двухколенный сифон — используется в местах приема сточных вод. Это затворный механизм, препятствующий образованию газов.

Фитинги для внутренней канализации отличаются от внешних цветом, толщиной стенок и диаметром.

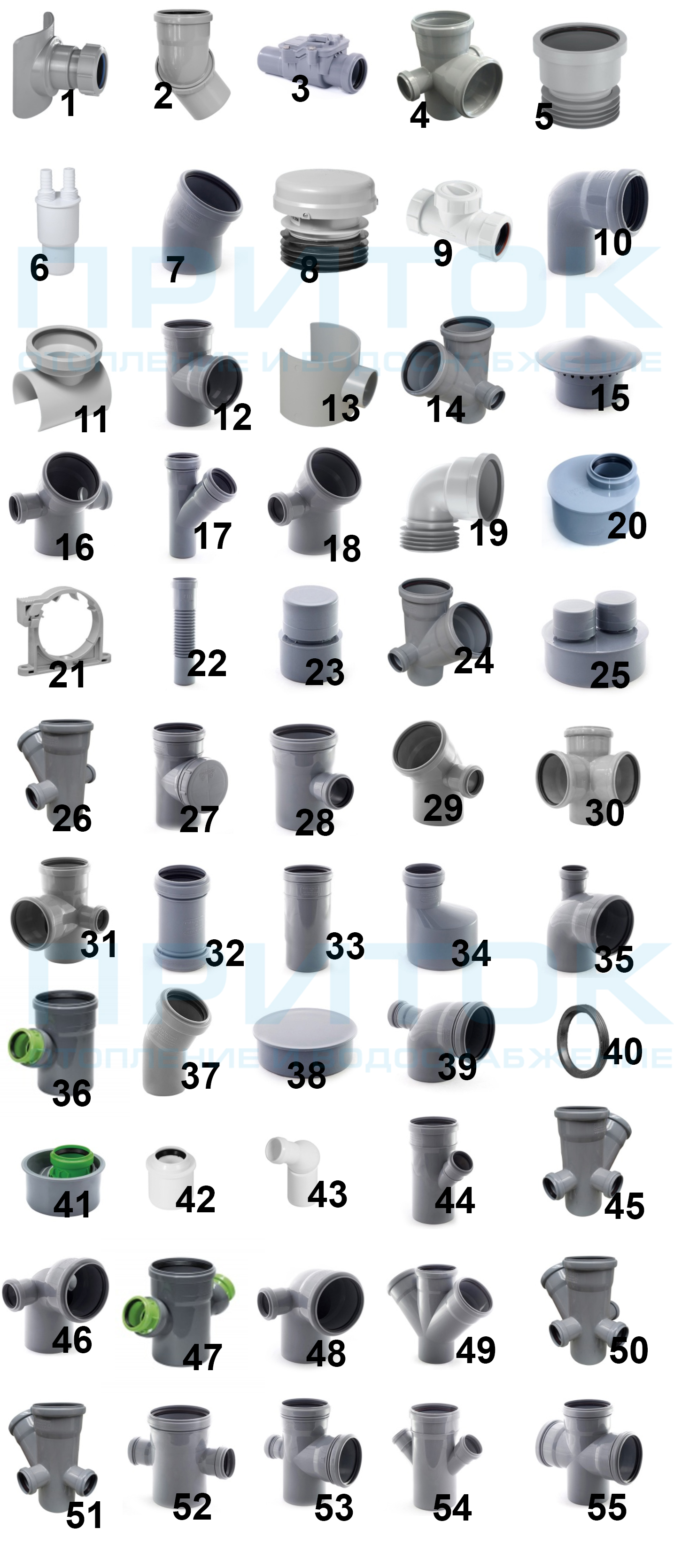

Виды фитингов

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

• чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
• поливинилхлоридные (ПВХ);
• полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
• полиэтиленовые. Используются нечасто;
• стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

Немного о фитингах

Безусловно, выбирая трубы сантехнические пластиковые канализационные, каталог нужно смотреть не только в этом разделе. Не стоит забывать про фитинги, без которых монтаж системы канализации будет невозможным.

Фитинги – это изделия, которые используются для организации герметичного соединения труб, а также для обеспечения изгибов трубопровода, если они требуются. Фитинги могут быть представлены следующими изделиями:

• колена – это небольшие отрезки трубы, согнутой под определенным углом. Угол 90 градусов поможет соединить горизонтальную и вертикально расположенную трубу. Также применяют фитинги с углом 45 и даже 22,5 градуса;
• тройниковые Y-образные фитинги – их тоже используют для соединения нескольких канализационных труб под определенным углом;
• прочистные люки – нужны для того, чтоб обеспечить свободный доступ к тому участку трубы, на котором чаще всего случаются засоры;
• U-образные сифоны – они нужны для образования специального гидрозатвора, не пропускающего неприятные запахи в помещение.

Правила устройства канализации из пластиковых труб

Существует несколько правил, применение которых на практике, позволит сделать прочную и надежную канализационную систему. При монтаже канализации из пластиковых труб, стоит придерживаться следующих рекомендаций:

Делать уклон в месте, где труба отходит от сантехнического устройства. Угол уклона зависит от назначения устройства и равняется в среднем 30 0.
Избегать перпендикулярных стыков. Если система поворачивает на 90 0, лучше сделать два поворота по 45 0. Перпендикулярный стык — потенциальный источник засора;
Унитаз располагать максимально близко к стояку, чтобы нечистоты сразу попадали в канализацию;
В местах разветвлений устанавливать ревизионные фитинги, предназначенные для прочистки системы в случае ее загрязнения;
Не оставлять трубы открытыми. Пластиковые являются источником шума. Особенно много неудобств это доставляет жителям многоквартирных домов

Такие трубы следует поместить в пенопласт, а затем выстроить над ними специальные коробы с окошками в местах ревизионных фитингов;
Перед монтажом соединенных труб к системе, их следует проверять на герметичность, уделяя внимание местам стыков.

Читайте так же: Труба полиэтиленовая канализация 315

Место монтажа

После того как будет составлена схема монтажа, на месте определяются, где будет проходить обводка труб водоснабжения. На стенах размечаются точки проходов трубопровода и делаются отверстия.

Проверяется возможность и удобство установки крестовин, для врезки и стыковки различных сантехнических приборов.

Делается разметка точек крепления трубопровода к стенам, а также подготавливается место вывода внутреннего трубопровода наружу помещения.

На участке роются траншеи. Готовится котлован под установку септика.

Выполнив на месте все подготовительные работы, можно приступать к монтажу канализационной системы.

Из чего изготавливают канализационные фитинги

По-прежнему широко применяются чугунные фасонные детали. Они изготавливаются преимущественно из серого чугуна, окрашиваются в черный цвет кузбасс-лаком. Универсальны в системах фекальной канализации, имеют широкий ассортиментный перечень, востребованы при обслуживании существующих сетей.

К минусам чугуна стоит отнести, прежде всего, высокую подверженность коррозионному износу. Срок службы фитинга составляет, в среднем, 8 лет. Монтаж осуществляется посредством сварки с применением громоздкого энергоемкого оборудования. При этом с первого дня установки начинается необратимый процесс зарастания проема, нарастания хрупкости стенки и понижения эффективности канализационной линии в целом. Эти процессы напрямую связаны с коррозионными изменениями и не поддаются корректировке. Факт существования неэффективных элементов, как и самых канализационных систем с быстрым износом, а также их продолжающееся обслуживание и реставрация вместо полной замены связаны с огромным «наследием» советской эпохи в этой области ЖКХ. Для быстрой замены нужны средства, которые выделяются планомерно и далеко не во всех отраслях. Объекты, находящиеся в частных руках, давно модернизированы. Для оснащения канализационной сети в них используются пластики.

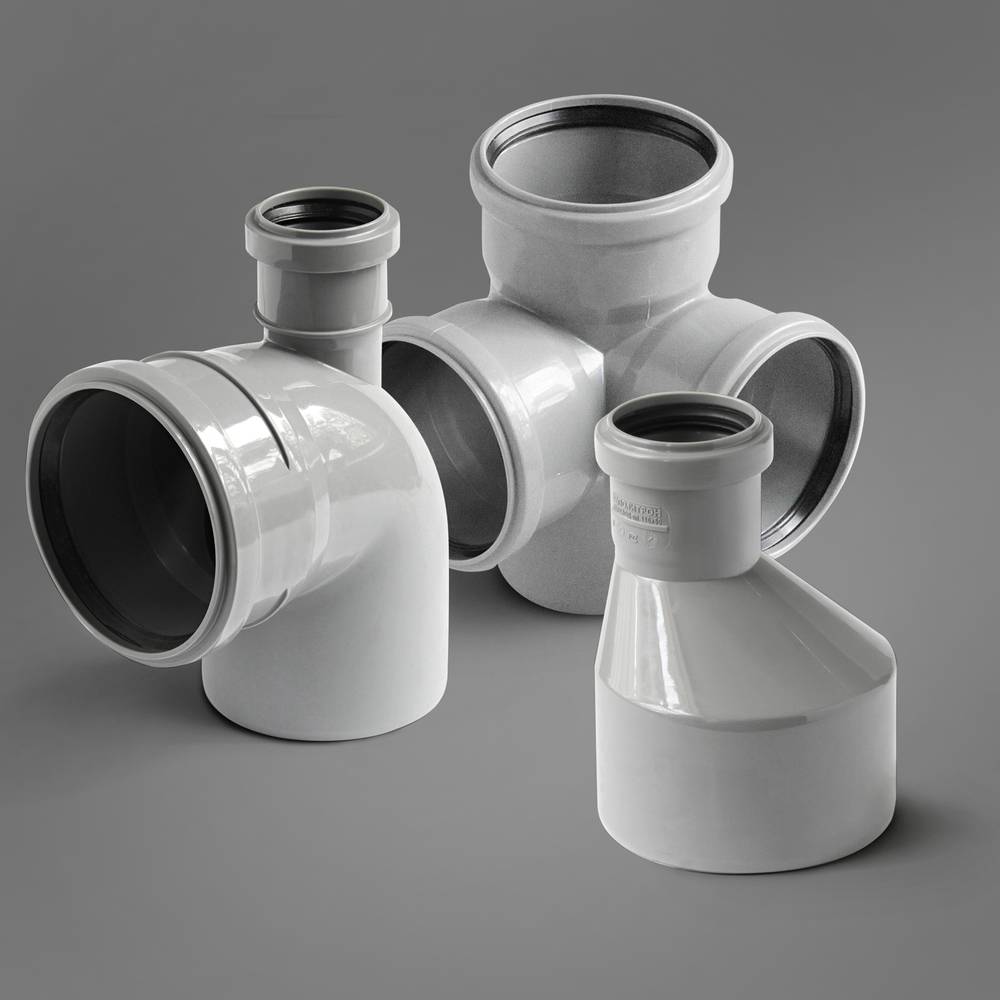

Пластиковые фасонные части для канализации

Фитинги канализационные пластиковые, как и трубы, изготавливаются из ПВХ и полипропилена. Существуют вариации, но эти два материала наиболее популярны во внутренних сетях. Пластики обличаются высокой надежность, долговечностью и простым монтажом. Существующие вариации фасонных частей позволяют выполнить стыковку разных видов сетей, переход с чугуна на пластик, обвязку сложного оборудования даже при минимальных навыках работы. Особенно это удобно в частных сетях, где обслуживание может выполнять владелец без привлечения помощи специалистов.

Подкупает и стоимость – фитинги канализационные пластиковые легкие и не склонны к коррозии, недорого стоят, не требуют окрашивания, изоляции, почти не нуждаются в обслуживании. Это еще более удешевляет стоимость таких сетей и делает их сильным конкурентом чугуну.

Выбирая между ПВХ и полипропиленом, следует учитывать два параметра:

• ПВХ выдерживает меньший температурный порог, для горячих стоков, особенно это касается производств, лучше выбрать полипропилен – рабочая температура отдельных категорий труб составляет 95 градусов, разрешено разовое повышение до ста градусов;
• полипропилен более жесткий, он выдерживает воздействия абразивов и химически агрессивных сред лучше, чем поливинилхлорид, однако при монтаже его жесткость выливается в необходимости обустройства сварных стыков с использованием фасонных частей для обвода препятствий.

Материал трубопровода и фитингов должен быть идентичен. Допускается переход с одного материала на другой с использованием специально предназначенных для этого фасонных частей в случаях, когда иное невозможно.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
• подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Соединение полиэтиленовых труб

Сварочные способы соединения

Существует два типа :

1. Неразъемные (соединения встык при помощи особого сварочного аппарата и электромуфтовые).
2. Разъемные (раструбные и фланцевые со специальным уплотнителем).

Если при эксплуатации трубопровода на него действует давление, используют сварку встык или муфтовую сварку

Впрочем, фланцевое соединение по своей надежности не уступает двум предыдущим методам.
Обратите свое внимание на то, что прочность полиэтиленовых труб в сочетании с их пластичностью и, вдобавок, высокая надежность делают их применение практически незаменимым в местах с высокой сейсмической активностью и в тех местах, где периодически наблюдается движение грунта

Соединение труб пнд производится сваркой методом встыка.

При возникновении вопроса, каким образом эффективнее всего , желательно отдать предпочтение одному из нижеследующих способов сварки, который покажется вам самым оптимальным. Если отдать предпочтение стыковой сварке, нужно помнить, что она производится при помощи специального инструмента.

Суть ее заключается в том, что в течение процесса торцы труб, которые соединяют, нагревают до вязкости специальным нагревательным элементом. После этого подплавленные концы обеих труб соединяют друг с другом под давлением и дают остыть месту стыка естественным способом. Концы труб перед нагреванием нужно очистить от загрязнений и обезжирить.

Во время работы необходимо обращать внимание на температуру нагревания — она должна быть выдержана в нужном режиме, на высоту оплавления материала, на время нагревания концов труб и на оказываемое давление на поверхности соединения. После охлаждения сварочный шов должен быть ровным, выступая на одинаковую высоту

При таком результате вы получите максимальную надежность и прочность шва

При таком результате вы получите максимальную надежность и прочность шва

После охлаждения сварочный шов должен быть ровным, выступая на одинаковую высоту. При таком результате вы получите максимальную надежность и прочность шва.

Эти элементы нагреваются оборудованием, проходящий ток внутри которого доводит до нужной температуры фасонную деталь. Аналогично сварке встык, все концы труб и детали перед началом работы нужно тщательно очищать и обезжиривать.

Затем необходимо проконтролировать, чтобы скрепляющие элементы и трубы пребывали в полной неподвижности от начала сварки до этапа остывания. В случае если будут привариваться ответвления, необходимо тщательно подбирать зажимы.

https://youtube.com/watch?v=OA_I6LEm_sY

Говоря о преимуществах электромуфтовой сварки, нужно указать на простоту установки, высокую надежность и прочность соединений, малые временные затраты, безопасность и экономичность метода и, кроме того, практичность при монтажных работах в труднодоступных местах. Эта методика зарекомендовала себя как надежная и простая и успешно применяется для газопроводов и водопроводов.

Соединение при помощи фитингов

Без сомнения, сварочный метод соединения надежный и простой, но бывают случаи, когда он невозможен в применении. В таких ситуациях можно использовать муфтовое соединение. Муфты, которые выпускаются специально для полиэтиленовых трубопроводов, предназначаются как раз для надежного соединения стыкуемых концов труб.

Компрессионные фитинги — так называются эти муфты — не нуждаются в специальном оборудовании для установки полиэтиленовых труб и запросто могут быть установлены неспециалистом. Особенно хорош этот метод скрепления в тех случаях, когда используются трубы с небольшим диаметром — от 20 до 315 мм.

Поскольку имеют малую жесткость, напорные трубопроводы, особенно большие в диаметре, нуждаются в соединении методом сварки. Он полностью обеспечивает абсолютную герметичность стыков, соединяя после застывания трубы намертво друг с другом в единое целое, чего не сможет дать бессварочный способ в полном объеме, потому что труба под муфтой соединения может подвергнуться деформации с дальнейшей разгерметизацией.

Впрочем, достоинством компрессионных фитингов можно назвать возможность при необходимости сборки-разборки установленных деталей, что не может дать ни один из вышеперечисленных методов сварки. Причем демонтажем стыков можно заниматься неоднократно, и это под силу даже не обученному для этого человеку. Никаких инструментов и приспособлений не понадобится, кроме одного специального ключа, который сможет открутить и закрутить гайки на соединительных фитингах.

Монтаж возможен даже при низкой температуре, а большое разнообразие соединительных элементов любых диаметров дает возможность производить любые разводки, разветвления и повороты в системе.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

1. Монтаж начинается от места выхода трубы из здания.
2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
4. Для поворотов используют отводы по 15 и 30 градусов.
5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
6. Производят утепление, если это предусмотрено проектом.
7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

• между трубами должно быть расстояние;
• водопроводные трубы должны быть утеплены;
• обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Цвет труб: о чем он говорит

Придя в строительный магазин, на стеллажах можно увидеть несколько видов канализационных труб, отличающихся по цвету, но изготовленных из одного и того же материала. Тем самым производители облегчили потребителям жизнь, придав изделиям в зависимости от сферы применения, соответствующую расцветку

Таким образом, для того, чтобы приобрести, например, трубы для внутренней канализации достаточно обратить внимание на продукцию серого цвета. Существуют и другие расцветки

Вкратце рассмотрим, что они значат для потребителя.

Оранжевая труба. Такое изделие используется в качестве трубы для наружной канализации. Её стенки обладают большой жёсткостью и выдерживают высокое давление, в том числе наружное. Годятся оранжевые трубы и для прокладки канализации в земле, и не стоит переживать, что через несколько лет придётся их менять.

Зелёная труба. В такой цвет окрашены дренажные трубы. Они могут быть гибкими и жёсткими. Их поверхность перфорирована, благодаря чему вода проникает вовнутрь изделия. Прочность стенок позволяет выдерживать немалый слой грунта. Кроме того, зелёной дренажной гибкой канализационной трубе присуща высокая степень устойчивости к перепадам температур.

Серая труба. Как было сказано выше, выбор трубы канализационной серой – лучшее решение для обустройства внутренней части системы отвода стоков загородного коттеджа или дачи. С ней легко работать, она не боится коррозии и весьма долговечна. Ввиду невысокой устойчивости к механическим нагрузкам, серая труба непригодна для организации наружного трубопровода.

Белая труба. По частоте использования её нельзя сравнивать даже с черной канализационной трубой. Изделию данного типа отдают предпочтение люди, стремящиеся не испортить эстетику своего жилья.

Трубы белого цвета применяют для устройства канализации внутри помещения, это одни из немногих типов изделий, которые можно склеивать

Чёрная труба. Такие изделия можно встретить гораздо реже, чем оранжевые и серые сантехнические трубы канализации. Изготавливаются они из полиэтилена низкого давления. Сфера применения канализационных черных труб — прокладка как внутреннего, так и наружного трубопровода. Однако необходимо учесть, что существует определённый диапазон давления и температур, которые они способны выдержать.

Самостоятельно данные изделия используются крайне редко. Наиболее широкое распространение они получили в качестве защиты кабелей коммуникаций. Некоторые модификации черных труб можно применять в качестве дренажных. Отличить их можно по наличию на поверхности множества отверстий.

Размеры

Размеры фасонных частей канализации из ПВХ, чертеж которых делают при составлении проекта, соответствуют пропускной способности системы. Под все диаметры трубопроводов из пластика (ПВХ, пропилен или полиэтилен) существует полный набор фасонных изделий. Кроме этого, фитинги позволяют объединять линии труб с разным диаметром. Чаще всего используются элементы на 110 мм и 50 мм. Таким же образом подбирают размеры полипропиленовых фасонных частей для внутренней канализации. для наружных участков, как правило, используются более крупные детали — на 160 или 200 мм. Они обладают увеличенной пропускной способностью, способны транспортировать большой объем стоков от множества сантехнических приборов. В продаже имеются любые виды фитингов для всех размеров, хотя самые мелкие или крупные элементы используются редко.

Подведём итог

Материалы для строительства канализации во многом похожи по характеристикам: невосприимчивость к агрессивным средам, относительная гладкость внутри, прочность. Но пластиковые трубы вместе с этим всегда лёгкие и в дополнение эластичные. Облегчаются монтаж и стыковка. При этом трубы из разного пластика легко соединяются и между собой. Поэтому внутреннюю и внешнюю канализацию можно делать из разных, наиболее подходящих полимеров. Очевидно, что за трубопроводами из пластика будущее и для внутренних систем канализации, и для внешних.

Метки: виды канализационных труб, канализационная система, Канализация, труба канализационная, трубы для канализации
